Массогабаритные показатели

Напоследок о несущей части. «Восьмерка» имела трехдверный кузов хэтчбек. После на ее базе выпустили 5-дверный хэтчбек ВАЗ-2109 и седан ВАЗ-21099.

Размеры ВАЗ-2108 составляли: длина – 4,006 м, ширина -1,75 (с учетом одного бокового зеркала), высота — 1,402 м. Дорожный просвет – 170 мм.

Снаряженная масса авто – 920 кг, а при полной загрузке «Восьмерка» весит больше – 1370 кг.

Несмотря на то, что модель уже давно не выпускается, она все еще остается популярной и пользуется спросом. Тем более, что этот автомобиль является отличным полем для экспериментов по улучшению внешнего вида и технических характеристик.

Основные проблемы передней подвески ВАЗ 2109

Передняя подвеска ВАЗ 2109 требует постоянного контроля. Основными проблемами в передней подвеске считаются истирания шарнирных чехлов. Такая проблема является механической

Также не менее важной проблемой передней подвески является неровности в рычаге. Такая проблема может привезти к неправильной работе

Все эти детали необходимо постоянно просматривать и в случае поломки обязательно менять на новые.

Основные проблемы передней подвески могут быть такими, как:

1. Поломка стоек (необходимо срочно начать ремонт или заменить деталь).
2. Ослабление болтов (требуется их подкрутить).
3. Подушки растяжения износились (их следует сразу заменить на новые).
4. Недостаточно закреплены верхние элементы (необходимо затянуть гайки).
5. Опорный элемент разрушился (срочная замена детали на новую).
6. Износились стойки шланга (необходимо заменить деталь на новую).
7. Шаровой шарнир износился (требуется замена детали на новую).
8. Дисбаланс колес (требуется срочная балансировка).
9. Поломалась пружина или буфер сжатия (требуется срочная замена деталей на новые).

Ремонт передней подвески и замена деталей на новые может потребоваться при таких неполадках, как:

1. Сильная разница в давлении шин передней подвески (при этом следует отрегулировать поломанную деталь).
2. Нарушены монтажные углы в колесах (необходимо откорректировать углы).
3. Резиновый элемент на опорной стойке деформирован (необходимо срочно заменить деталь на новую).
4. Разница в пружинных и шинных показателях (необходимо срочно найти поломку и заменить деталь на новую).

Для того, чтобы избежать частых поломок передней подвески ВАЗ 2109 необходимо придерживаться нескольких советов: не перегружайте автомобиль более максимальной нагрузки, не разгоняйтесь и не тормозите резкими движениями, а главное не превышайте другие показатели, информация о которых находится в инструкции к вашему автомобилю.

Виды независимых подвесок

МакФерсон

Подвеска McPherson — самая распространенная подвеска передней оси современных автомобилей. Нижний рычаг соединен со ступицей посредством шаровой опоры. В зависимости от его конфигурации может применяться продольная реактивная тяга. К ступичному узлу крепится амортизационная стойка с пружиной, ее верхняя опора закрепляется на кузове.

Двухрычажная передняя подвеска

Поперечная тяга, закрепленная на кузове и соединяющая оба рычага, является стабилизатором, противодействует крену автомобиля. Нижнее шаровое соединение и подшипник чашки стойки-амортизатора дают возможность для поворота колеса.

Детали задней подвески выполнены по тому же принципу, отличие заключается лишь в отсутствии возможности поворота колес. Нижний рычаг заменен на продольные и поперечные тяги, фиксирующие ступицу.

Плюсы:

• простота конструкции;
• компактность;
• надежность;
• недорогая в производстве и ремонте.

Минусы:

средняя управляемость.

Двухрычажная передняя подвеска

Более эффективная и сложная конструкция. Верхней точкой крепления ступицы выступает второй поперечный рычаг. В качестве упругого элемента может использоваться пружина или торсион. Задняя подвеска имеет аналогичное  строение. Подобная схема подвески обеспечивает лучшую управляемость автомобиля.

Пневматическая подвеска

Пневмоподвеска

Роль пружин в этой подвеске выполняют пневмобаллоны со сжатым воздухом. При пневматической подвеске есть возможность регулировки высоты кузова. Также она улучшает показатели плавности хода. Используется на автомобилях класса люкс.

Гидравлическая подвеска

Регулировка высоты и жесткости гидроподвески Lexus

Амортизаторы подключены к единому замкнутому контуру с гидравлической жидкостью. Гидравлическая подвеска дает возможность регулировать жесткость и высоту дорожного просвета. При наличии в автомобиле управляющей электроники, а также функции адаптивной подвески она самостоятельно подстраивается под условия дороги и вождения.

Изюминки конструкции верхних опор

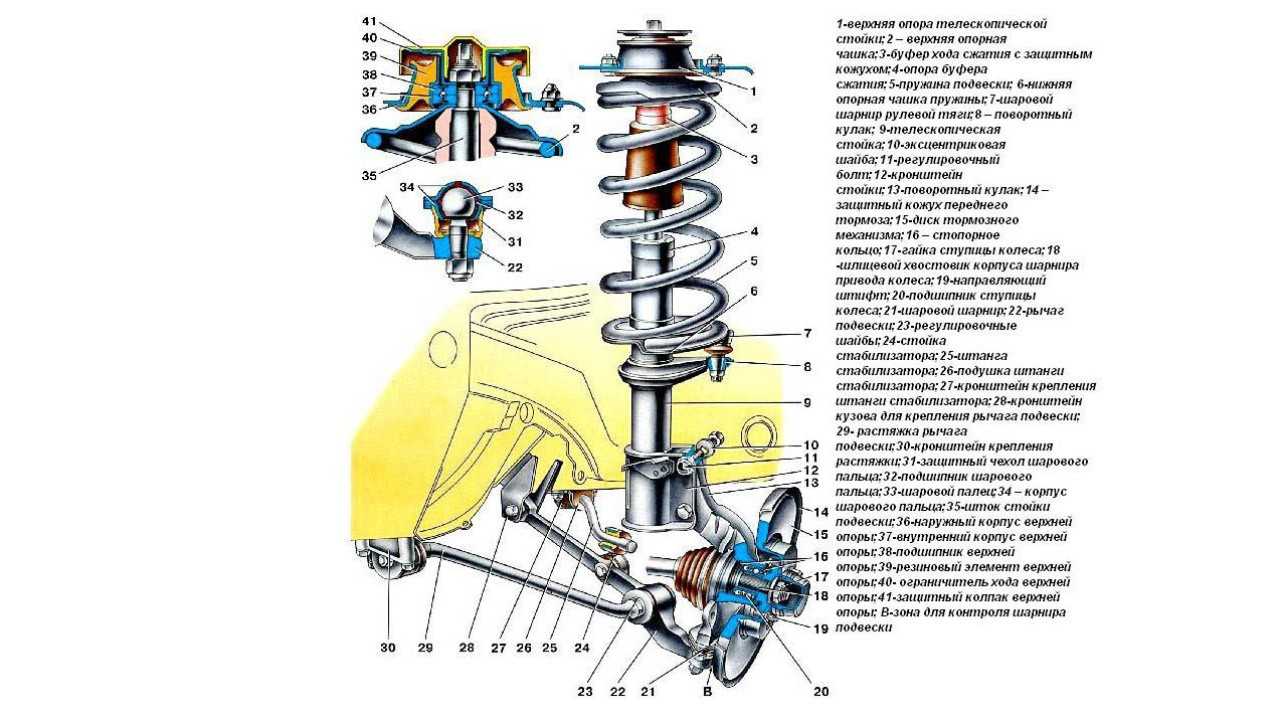

Стойка передней подвески (АвтоВАЗ) 1 – защитный колпак; 2 – ограничитель хода сжатия опоры; 3-верхняя опора стойки; 4 – подшипник верхней опоры; 5 – верхняя чашка пружины; 6 – пружина передней подвески; 7 – регулировочный болт; 8 – эксцентриковая шайба; 9 – защитный кожух; 10 – буфер хода сжатия

Конструкций опор стойки – пара, но задача у них всех одна: крепление стойки к кузову и возможность ее проворота около оси.

Обычно верхняя опора подшипника складывается из опорника, к которому крепится шток амортизатора. Опорник кроме этого выступает крепежным элементом к кузову авто. В опорника находится упорный подшипник, что и снабжает возможность вращения стойки относительно кузова.

Имеется и конструкция подвески, где крепление верхней опоры к кузову вовсе не производится. Состоит такая опора из резиновой подушки, вовнутрь которой заплавлен опорный подшипник. В таковой конструкции опора не крепиться к кузову, она просто поджимается к нему пружиной.

Потому, что стойка достаточно глубоко посажена в место посадки, полностью исключается возможность выскакивания стойки с посадочного места. И все же имеется маленькой упор от вероятного выскакивания стойки с посадочного места в виде маленькой опорной шайбы, которая может

быть кроме того пластиковой.

Какая бы конструкция верхних опор не была, она есть элементом, что в верхней части удерживает пружину подвески в поджатом состоянии, предотвращая ее контакт с кузовом авто. Наряду с этим наличие подшипника разрешает выполнять вращательное перемещение стойки относительно оси.

Во многих авто представлена в виде опорной пластины, которой производится крепление к кузову. Вовнутрь данной пластины помещена резиновая подушка с упорным подшипником, на что опирается пружина. В опорной пластины установлена втулка, в которую устанавливается шток амортизатора и фиксируется в том месте гайкой.

В случае если разглядывать все это

в подкапотном пространстве, то по бокам имеются массивные выступы с отверстием по центру, из которых видно гайки крепления штока амортизатора. По периметру этого отверстия расположены три торчащих шпильки с гайками. Это и имеется крепление опоры к кузову.

В некоторых конструкциях, где употребляется опорная подушка, в подкапотном пространстве по бокам расположены только выступы с отверстиями, в которых видно гайку крепления штока амортизатора и широкую шайбу.

Визуально выяснить верхние опоры достаточно легко. Необходимо только попросить кого-то покрутить руль, а самому наблюдать в подкапотное пространство. В том месте, где видно будет вращение штока вместе с гайкой и будет показывать на верхние опоры.

Признаки неисправности

Ремонт может потребоваться стойкам по нескольким причинам:

• Наличие заводского брака в установленных стойках;
• Появление глухих стуков опор амортизаторов о кузов машины. Обычно проявляется при передвижении по неровной, ухабистой дороге;
• Неприятные скрипы, которые появляются при старте или остановке автомобиля;
• Следы подтекания амортизационной жидкости;
• Загрязненность стойки, она становится мокрой, грязь быстро налипает;
• Машину качает даже при движении по ровной дороге.

Длительного эффекта даже самый качественный ремонт не дает. Это временная мера, которая обязательно потребует вскоре полностью заменить стойки.

Поскольку скорой замены не избежать, вам следует подумать над вопросом выбора на перспективу новых стоек.

Тип

Преимущества

Недостатки

Гидравлический узел позволяет им отлично справляться с ездой по хорошей дороге в городе и на трассе. Стоят не дорого, имеют небольшие габариты

Теплоотдача на плохом уровне. Внутри компенсационной камеры есть смесь воздуха, избыток которой приводит к снижению надежности работы механизма, а при недостатке смеси они вообще не работают. Плюс из-за кавитационных пузырьков может вспениваться масло. Происходит это при частой езде по грунтовке

Стойкие, более жесткие при высокой скорости, неплохие показатели комфорта

Достаточно дорогие, имеют повышенную ударную нагрузку, что негативно отражается на комфорте водителя и пассажиров

Разновидность газовых стоек, прошедшая усовершенствование. Компромисс между газовыми и масляными амортизаторами, обеспечивающие устойчивость, мягкое движение на любых поверхностях. Давление не высокое, потому масла закипеть не может. Все колебания эффективно гасятся. Отличаются надежностью и долговечностью

Особенности устройства

• Подвеска состоит из направляющего устройства, упругих, гасящих компонентов. Направляющий элемент служит для регулирования перемещения колес и переноса силы, момента на кузов автомобиля.
• Направляющее устройство включает в себя телескопическую стойку и нижний рычаг подвески, которые связывает поворотный кулак. Также важным элементом направляющего устройства является штанга стабилизатора.
• Нижний рычаг выполняют из стали и монтируют к кронштейну. Для обеспечения стабилизации рычага к нему фиксируют растяжку и штангу стабилизатора. Растяжка соединяется по средствам шарниров, размещенных в отверстии рычага. Противоположный конец растяжки объединяется с кронштейном. На растяжке расположен лыски под ключ и шестигранник. Они служат для обеспечения стабилизации ее положения при проворачивании гаек.

Рычаги

• Штанга монтируется на рычаг подвески короткой стойки с парой головок. Стойка имеет две головки, а в одну из них вставляется резинометаллический шарнир с крепежным болтом стойка. Во второй головке находится втулка из резины, где проходит конец штанги стабилизатора.
• В кронштейне имеются овальные отверстия, которые позволяют проще установить штангу на ВАЗ 2109. Наружным концом рычага подвески монтаж осуществляется с поворотным кулаком.
• Шаровой шарнир включает в себя неразъемный корпус с подшипником. Последний выполнен из тефлоновой ткани. Чтобы обеспечить герметизацию шарнира, его чехол обрабатывают специальной смазкой — ШРБ4. Если данная герметизация не нарушится по мере эксплуатации автомобиля ВАЗ 2109, тогда смазка сможет легко дослужить полный срок работы вашего авто.
• Регулировка передних колес при повороте верхнего болта обеспечивается наличие специального крепления поворотного кулака к кронштейну.
• В конструкцию поворотного кулака входят шароподшипник со ступицей, фиксируемой к хвостовику специальными шлицами. Колпак защищает ступицу. Его прикрывают за счет грязеотражательных колец.
• К поворотному кулаку фиксируют защитный кожух диска торможения, который, в свою очередь, связан со ступицей.
• Телескопическую стойку соединяют с кузовом и поворотным кулаком. Верхняя опора фиксирует стойку с кузовом машины и монтируется на штоке. Она состоит из наружного и внутреннего корпуса.

Телескопическая стойка

Зная устройство передней подвески собственного ВАЗ 2109 и разобравшись в схеме, вам будет намного проще проводить ремонт, искать слабые места, определять участки, где возникли неисправности или поломки.

Ремонт подвески — вопрос достаточно трудоемкий и сложный, потому при отсутствии опыта и хотя бы базовых знаний в области этого компонента автомобиля, проводить работы своими руками настоятельно не рекомендуется.

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Рекомендуем прочитать:

Свечи для 2106 вазУстановка зажигания на ВАЗ 2107 карбюратор, метки, зазор в контактах прерывателя, проверка зажиганияПорядок бронепроводов на ваз 2109Вакуумный электроклапан вазУстановка бесконтактного зажигания на ваз 2121Не работают стеклоподъемники на ваз 2115 причиныКакой лучше радиатор печки медный или алюминиевый на ваз 2114Пропали габариты на ваз 2114

Какое масло заливать в двигатель ВАЗ 2115Выбираем масло для ВАЗ 2110Таблица цветов ВАЗ, коды, наименования, описаниеКоды ошибок ВАЗ – таблица со списком всех ошибокМатериал из Энциклопедия журнала “За рулем” Перейти к: навигация, поиск

Какими должны быть пружинные элементы Оки

Обычно происходит это после 5-7-летней эксплуатации автомобиля. Если машина испытывает большую нагрузку, пружинки начинают проседать. Причина — усталость металла, и подвеска дает сбои, которые выражаются в уменьшении хода и энергоемкости. При этом, срабатывая до самого упора, она способствует разрушению деталей кузова.

Выйти из строя задние пружины Ока могут, казалось бы, неожиданно. Проявляется это в потере упругости. И машина вроде не перегружена, а впечатление, что она глушителем задевает каждую кочку на дороге. Есть выход, правда, не всегда удачный. Вместо того, чтобы поменять старые пружинки, приобретя новые, хозяева Оки пытаются пойти по пути более легкому.

Как вариант, под пружинки устанавливают проставки. Они обычно сделаны из резины, и их размещают или под пружины, или под какой-либо виток. Почему профессиональные мастера против такого выхода? Вся беда состоит в том, что возможно срабатывание подвески до состояния смыкания пружинных витков, а это приведет к тому, что начнется передача жестких ударов непосредственно на кузов. То есть проставки нарушат обычную стабильную работу машины.

Когда автомобиль мчит по дорогам, пружины подвески работают стабильно, совершая полный ход — до самого упора — в мягкий отбойник, который выполнен из такого материала, как резина или полиуретан. Отбойник необходим для того, чтобы вовремя гасились остатки энергии. Когда есть проставки, они берут на себя функции заменять воздушные образовавшиеся между витками промежутки, но в итоге могут только ограничивать ход подвески.

Это приводит к тому, что вместо мягкого пружинного процесса происходит жесткий резиновый удар.

Если машина активно используется для перевозки тяжелых грузов, то сколько не ставь новые пружинки, все-равно автомобиль начнет проседать, а вот проставки будут выручать до тех пор, пока лонжероны не дадут трещины.

Трансмиссия

Далее рассмотрим, какие были у ВАЗ-2108 технические характеристики трансмиссии. На этом авто использовались КПП трехвального типа (4-х или 5-ступенчатая) и с установленным в картере дифференциалом. Управление ею осуществлялось рычагом, установленным в салоне. Но поскольку и силовая установка, и КПП размещались поперечно, то переключение скоростей осуществлялось не напрямую (как у классических моделей), а посредством дистанционной тяги.Количество масла в коробке ВАЗ-2108 составляло: 4-ступенчатая версия – 3,0 литра, 5-скростная – 3,3 литра. Масло в КПП ВАЗ-2108 заливалось трансмиссионное.  Сцепление было однодисковым, сухого типа и с тросовым приводом.

Новая трансмиссия

Несмотря на установленный в картере дифференциал, размеры КПП ВАЗ-2108 были меньше, чем у классических версий.

Оба типа коробки передач ставились только на 1,3-литровю версию. Мотор с 1,1 литрами объема не комплектовался 5-ступенчатой КПП, а для всех 1,5-литровых модификаций не было предусмотрено 4-ступенчатой КПП.

Примечательно, что по характеристикам обе коробки идентичны, и разница сводится только к наличию/отсутствию 5-й скорости.

Передаточные числа КПП ВАЗ-2108 обеих версий до 5-й передачи — одинаковы, и все приведены они в таблице:

Передаточные числа КПП ВАЗ-2108
Скорость	Значение
1-я	3,636
2-я	1,95
3-я	1,357
4-я	0,941
5-я	0,784
Задняя	3,53

Привод от коробки на ведущие колеса осуществлялся при помощи двух приводных валов, каждый из которых в своей конструкции имел по два шарнира равных угловых скоростей шарикового типа.

Далее – динамико-скоростная характеристика автомобиля ВАЗ-2108 с разным техническим оснащением. Естественно, самой слабой по этим данным является 1,1-литровая версия. Максимальный скоростной показатель у нее составляет всего 140 км/ч, а до «сотки» она ускоряется за 22 секунды. Среднее же потребление бензина у нее составляет 7,9 литра.

Скоростная характеристика ВАЗ-2108 с 1,3-литровым агрегатом и обеими версиями коробки имеет максимальный показатель в 148 км/ч, а 100 км/ч такая версия «берет» за 19 секунд. Но наличие 5-й скорости влияет на расход бензина. Версия с 4-ступенчатой коробкой в среднем потребляет 8,2 литра, а наличие дополнительной скорости позволило снизить этот показатель до 7,8 литра.

1,5-литровая версии «восьмерки» с разной системой питания и 5-скоростной коробки имеет практически идентичные показатели. Максимальная скорость этих модификаций составляет 156 км/ч, а вот динамические показатели и потребление топлива немного разняться. Карбюраторная версия ускоряется до 100 км/ч за 15 секунд, а инжекторная это делает на 0,5 секунды быстрее.

Разборка и сборка рычага подвески, растяжки и кронштейна

Разборка

Отметив количество установленных на концах растяжки регулировочных шайб 23 (см. рис. 1), отверните гайки и отсоедините растяжки от рычагов 22 подвески и от кронштейнов 30.

При износе, повреждении или разрушении резинометаллических шарниров рычага и растяжки — выпрессуйте их.

Для выпрессовки и запрессовки шарнира растяжки используйте специальное приспособление.

Шарнир рычага и передний шарнир растяжки выпрессовывайте и запрессовывайте приспособлениями 67.7823.9535 и 67.7823.9540 (рис. 12 и 13).

Перед запрессовкой резинометаллических шарниров и резиновых втулок обильно смажьте мыльным раствором 30–35% или маслом ИГП-30 гнезда шарниров и их наружную поверхность.

Соблюдайте меры предосторожности, исключающие повреждение шарниров при запрессовке (появлении задиров, трещин или разрывов резины). После запрессовки шарниры должны быть симметричны расположены в своих гнездах и не иметь втянутых в гнезда или выпученных из него мест

После запрессовки шарниры должны быть симметричны расположены в своих гнездах и не иметь втянутых в гнезда или выпученных из него мест.

После запрессовки шарниров и до начала эксплуатации автомобиля, необходимо дать выдержку по времени не менее 24 ч.

При запрессовке переднего шарнира растяжки в кронштейн устанавливайте его маркированной частью наружу.

Маркировка наносится на поверхности «А» (см. рис. 13) упорного бурта шарнира меньшего диаметра.

Сборка

При сборке рычага с растяжкой установите на место снятые регулировочные шайбы так, чтобы фаски на них были обращены в сторону упорного торца растяжки.

Прежде чем затягивать гайку растяжки, установите рычаг и растяжку на специальное приспособление, обеспечивающее расстояние А (рис. 14) между осью рычага и центром растяжки, равное 10 мм, и зафиксируйте растяжку.

В этом положении затяните гайку крепления растяжки моментом 160–176,4 Н·м (16,3–18 кгс·м).

Затем снимите с приспособления рычаг в сборе и установите на другом конце растяжки регулировочные шайбы, соблюдая правила их установки.

После чего закрепите гайкой кронштейн, затягивая ее лишь до выбора зазора в сочленении.

Окончательную затяжку гайки проводите на автомобиле.

При установке защитных чехлов шаровых опор заложите в каждый чехол 6 г смазки ШРБ-4.

Признаки износа или повреждения ходовой части

Подтекания под автомобилем в районе размещения деталей подвески. Машины модели ваз 2109 как правило имеют уже большой срок службы (а устройство гидравлических цилиндров рассчитано на определенный ресурс, который они возможно уже давно выработали)

Есть большая вероятность того что могут износиться сальник или зеркало штока амортизатора, поэтому обращайте внимание на возможную утечку гидравлической жидкости (в принципе, внимательно нужно относится к любым утечкам из автомобиля);
Стук при движении, рыскание по дороге — наиболее часто встречающийся признак неисправности. Как правило, свидетельствует об износе или ослаблении крепления узлов, внимательно осмотрите подвеску, а лучше всего обратитесь в мастерскую;

При воздействии на подвеску (попробуйте надавить на капот или наоборот приподнять ваш автомобиль, опытные автомеханики при первом знакомстве с легковыми машинами, не только с ваз 2109, так ориентировочно оценивают — в каком состоянии ходовая часть) подвеска не оказывает достаточного сопротивления — первый признак неправильной работы гидравлических цилиндров

Причин может быть множество — недостаточное количество жидкости, протекание из-за износа сальников, фторопластовой втулки, износ штока, неисправность клапанного механизма. Нужно обязательно заменить изношенные детали, пополнить масло в цилиндрах или устранить неисправность клапанного механизма;
При движении (особенно по неровной дороге) эпизодически появляются жесткие удары с характерным звуком, которые могут ощущаться даже на рулевом управлении (так называемый «пробой» подвески). Появление этого симптома сигнализирует об утрате пружинами (чаще всего задней ходовой части) своих свойств, вследствие усталости металла, могут также неправильно работать гидравлические амортизаторы. В любом случае необходимо осмотреть устройство вашей подвески и произвести ремонт.

Мы еще не упомянули о неравномерном износе покрышек — если ваши колеса отрегулированы на развал-схождение и отбалансированы, а ШРУСы (так как ваз 2109 собран по схеме переднего привода) правильно работают, значит, причина — ходовая часть, где-то есть поломка, излишний люфт или выработка. В заключение нужно отметить, хотя ходовая часть автомобиля ваз 2109 и не подвергается таким перегрузкам как подобный узел грузового транспорта, схема ее все-таки довольно сложна и нуждается в постоянном внимании, благо, устройство подвески позволяет производить техническое обслуживание и ремонт без больших материальных затрат.

Что еще стоит почитать

Схема рулевого механизма

Схема тормозной системы

Схема стояночного тормоза

Замена передних колодок ваз 2109

Устройство независимой подвески

Как правильно увеличить дорожный просвет автомобиля

Русские дороги заставляют нас задумываться о том, как увеличить клиренс автомобиля. Такие темы даже можно встретить на форумах посвященных Ниве Шевроле, что и говорить об автомобилях десятого семейства. Поднять подвеску можно различными способами и на разную высоту, пробуем разобраться с преимуществами и недостатками всех методов.

Дорожный просвет автомобиля такой параметр, которого на наших дорогах не бывает много. Хотя если посмотреть с другой стороны, то встретить на улице автомобиль, у которого заниженная подвеска не редкость.

Чаще всего решаются увеличить клиренс из-за следующих случаев:

• Нагруженный автомобиль задевает задними колесами за подкрылки, либо брызговиками о землю, поэтому хотят поднять зад автомобиля.
• Задевает днищем или защитой картера на неровной дороге, поэтому хотят поднять перед автомобиля.

В некоторых случаях решаются приподнять подвеску задка и передка одновременно. Для многих не секрет, что после таких действий могут возникнуть некоторые неприятности, увеличиться износ некоторых узлов, изменяться характеристики автомобиля. Попробуем найти ответ на вопрос: как увеличить дорожный просвет без негативных последствий.

Если подумать, что влияет на дорожный просвет автомобиля, то станет ясно, что это целый ряд способов:

• винтовая подвеска.
• установить проставки между кузовом и опорой стойки.
• установить не штатные опоры стоек, пружины(более длинные) или амортизаторы.
• установить межвитковые проставки в пружины
• установить более высокие резинки под пружины
• заменить резину и диски

Если установить проставки “домики” под стойки, то получится приподнять зад автомобиля.

Как могли заметить, способов сделать автомобиль выше – множество, но как взаимосвязано увеличение клиренса и характеристики автомобиля ?

Какие бывают типы амортизационных стоек

От качества дорожного покрытия и стиля вождения автомобилем зависит выбор стоек:

Масляные стойки ВАЗ 2109 за счет работы гидравлического узла обеспечивает комфортное движение по хорошей дороге в черте города и по трассам. Цена их самая низкая, габариты небольшие. К недостаткам, при их установке, можно отнести:

1. в компенсационных камерах находится смесь воздуха, которая при его избытке создает ненадежность в работе устройства, а при недостатке эффективность амортизатора – нулевая;
2. плохая теплоотдача;
3. могут появиться кавитационные пузырьки при движении автомобиля по грунтовке, за счет частого и резкого перемещения поршня, а это приведет к вспениванию масла.

• Газовые стойки ВАЗ 2109 отличаются большей стойкостью и повышенной стоимостью. Обладают увеличенной жесткостью при высокой скорости передвижения авто, но комфорт снижает повышенная ударная нагрузка, действующая на водителя и пассажиров.
• Компромиссный вариант первых двух исполнений – двухтрубные газонаполненные стойки. Имеют достаточную мягкость хода, устойчивые, при движении на большой скорости, по пересеченной местности. Газовый подпор имеет невысокое давление, что исключает закипание масла, колебания хорошо гасятся. Это самые надежные и долговечные стойки для ВАЗ 2109.

Устройство ходовой части автомобиля

Совокупность узлов и агрегатов транспортного средства, обеспечивающая его передвижение, называют ходовой частью. Главными компонентами ходовой части являются передняя и задняя подвески и колеса.

Кроме того, в ходовую часть автомобиля входят несколько дополнительных устройств: упругие и демпфирующие элементы, направляющие, стабилизаторы поперечной устойчивости, шины и опоры колес.

Принципиальная схема ходовой части автомобиля выглядит следующим образом.

Схема ходовой части авто

Для придания нашей статье большей практической ценности мы рассмотрим конструктивное исполнение ходовой части на примере одного из наиболее популярных у отечественных автолюбителей автомобиля – «ВАЗ 2109».

Передний мост

Передний мост «девятки» имеет подвеску телескопического типа, оснащенную витыми пружинами и гидравлическими амортизаторами. Поперечный рычаг – нижнего исполнения, оборудован растяжками и стабилизаторами поперечной устойчивости.

В силу применения на данной модели автомобиля переднеприводной схемы, техническая сложность переднего моста, как одного из основных элементов ходовой части, достаточно велика, несмотря на сравнительно малое количество узлов, составляющих конструкцию. Он состоит из:

• Стойки с амортизаторами.
• Поперечного рычага.
• Поворотного кулака.
• Системы растяжек.
• Узлов крепления к кузову (трансмиссии).

История

В 1984 году с конвейеров АвтоВАЗ сошел автомобиль, полностью отличавшийся от всех предыдущих моделей. Он получил заводское обозначение ВАЗ-2108.

ВАЗ-2108

Эту модель можно считать новой эрой АвтоВАЗа, поскольку 2108 во всем отличался от классических автомобилей этого производителя. Этому авто изначально присвоили и имя – «Спутник» (экспортные модели назывались по другому – «Samara»). Впоследствии отечественное имя не особо прижилось, но вместе с тем оно стало названием целого семейства автомобилей (состоящее всего из трех моделей), базой для которых выступил ВАЗ-2108. В народе же это авто получило свои прозвища – «Восьмерка» и «Зубило». На конвейере эта модель просуществовала до 2004 года, после чего ее заменила одна из моделей семейства 10-й серии.

В целом же, «Восьмерку» можно считать родоначальником всех выпускаемых сейчас автомобилей ВАЗ, поскольку в них используется концепция этой модели.

От любой классической модели ВАЗ-2108 отличалась абсолютно всем – кузовом, силовой установкой и ее расположением, трансмиссией. Мало того, этот автомобиль был создан практически «с нуля», и никаких узлов от предшественников в конструкции не задействовалось. Конечно, много чего было позаимствовано у зарубежных автопроизводителей, а в разработке этого авто принимали участие конструкторы других автомобильных компаний, в том числе и Porsche, но все же основная заслуга в создании отечественных конструкторов.

Поэтому стоит рассмотреть этот автомобиль подробнее, включая конструктивные особенности ВАЗ-2108, технические характеристики, виды силовых установок, трансмиссий, особенности кузова и массогабаритные размеры.

Диагностика

Если вы знаете, что входит в подвеску автомобиля ВАЗ 2114 и как она работает, то сможете провести диагностику самостоятельно. Чтобы сделать ее правильно, придерживайтесь следующего алгоритма:

1. Во время поездки по ровной и грунтовой дороге внимательно слушайте, какие звуки издает подвеска автомобиля – стуки, скрип и другие посторонние звуки говорят о каких-то дефектах.
2. Оцените, насколько быстро колеса теряют протектор – если за год или 3–5 тысяч км он заметно стерся по всей поверхности или в каком-то одном участке, с подвеской что-то не то.
3. Посетите ближайший пункт регулировки развала-схождения и попросите измерить развал и кастор, если они отличаются от оптимальных для этой модели, машина нуждается в ремонте.
4. Закатите автомобиль на яму в своем гараже, если ямы нет, то на твердую ровную площадку. Обязательно в ближайшем автомагазине купите страховочные подставки и противооткатные башмаки.
5. Заберитесь под машину (если у вас нет ямы, то вывесьте поочередно перед и зад, сначала поднимая домкратом, затем устанавливая на страховочные подставки, а колеса подоприте башмаками).
6. Внимательно осмотрите все резиновые подушки и сайлентблоки, если хотя бы одна деталь потрескалась или порвалась, все они требуют замены.
7. Вставьте между рычагом и поворотным кулаком монтировку и несколько раз со средней силой нажмите на нее, если ощутим люфт, шаровую опору нужно менять.
8. Вставьте монтировку между рычагом и распоркой, затем сильно давите на нее, если есть люфт, меняйте передние сайлентблоки.
9. Вставьте монтировку между балкой и кузовом (если у вас нет ямы, то вывесьте заднюю часть машины), затем сильно давите. Если есть люфт, меняйте задние сайлентблоки.
10. Парой ключей проверьте затяжку всех резьбовых соединений.
11. Осмотрите все пружины, если какая-то сломана, замените комплектом.
12. Снимите машину со страховочных подставок, затем всем весом резко нажимайте на кузов в районе амортизаторов и сразу отпускайте. Если машина поднимается и хотя бы раз, пусть даже совсем чуть-чуть опускается и снова поднимается, меняйте амортизаторы.

Такая диагностика подвески автомобиля ВАЗ 2110 применима и ко всем остальным переднеприводным «Ладам» и является частью регулярного техобслуживания транспортного средства.

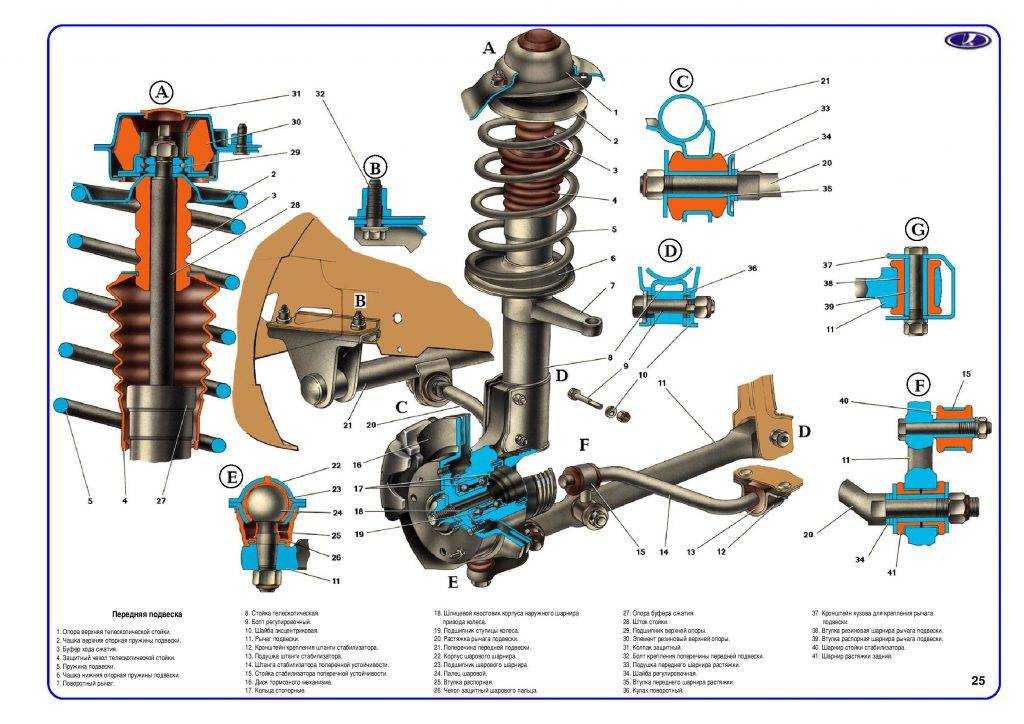

Замена амортизаторов передней подвески ВАЗ 2109

Достаточно при ремонте передней подвески ВАЗ 2109, необходимо также заменить амортизаторы. Понять, что пора менять амортизаторы можно, услышав удары при движении. Наиболее часто это свидетельствует о том, что поломались пружины или амортизатор утратил свою эластичность. Заменить пружины и амортизаторы можно только в паре.

Процесс замены:

1. Для начала необходимо снять переднюю стойку. Потом разобрать ее. Но при этом нельзя будет отремонтировать углы колес.
2. Необходимо снять колесо, и повернуть руль до упора. Отверните гайку ключом при этом надо вынуть шплинт.
3. Выведите держатель стойки. Снимите заглушку и ослабьте гайку штока амортизатора.
4. Нанесите на болт установочную отметку. Отверните болт.
5. При обратном сборе, необходимо добиться совмещения меток, тогда отклонение углов колес будет меньше.
6. Далее отверните верхний и нижний болты и снимите регулировочную шайбу.
7. Открутите гайки, которые соединяют опору стойки и кузов. Установите две стяжки на пружины. При этом стяжки должны быть противоположны друг другу.

Передняя подвеска 2109 может часто ломаться при этом доставляя множества хлопот своему хозяину. Чтобы избежать проблем и частых поломок подвески 2109, необходимо своевременно проводить диагностику своего автомобиля и в случае возникновения какой-либо неисправности, срочно ее проверить и осмотреть, а в случае сильной поломки, то заменить. Если вы сами не в состоянии починить переднюю подвеску ВАЗ 2109, лучше отгоните автомобиль в автосервис, где опытные мастера быстро и качественно починят ваш автомобиль. Если этого не сделать своевременно, могут случиться плохие последствия.
