Что дает чистка дроссельной заслонки и как настроить дроссель

Основные недостатки кнопки запуска двигателя

Основным недостатком такой кнопки пуска двигателя является связанная с ней опция бесключевого доступа. Этой системой сегодня оснащаются многие современные автомобили, при этом она имеет как своих почитателей, так и ярых противников. Дело в том, что наличие системы бесключевого доступа, когда автовладельцу не требуется физически использовать ключ, вставляя его в замок зажигания, существенно снижает безопасность автомобиля.

Дело в том, что автоворы могут использовать специальные мощные ретрансляторы, которые усиливают сигнал от чипа, находящегося внутри ключа у хозяина автомобиля. Например, стоит владельцу машины отойти в магазин за 200-300 метров от парковки, как преступники с помощью такого ретранслятора усилят сигнал, что позволит с легкостью открыть машину и уехать на ней второму злоумышленнику, как если бы у него в кармане был такой ключ с меткой системы безопасности.

В итоге, как-либо решить такие проблемы будет невозможно, поэтому безопасность машины существенно снижается. Неудивительно, что многие автовладельцы, даже при наличии у них на авто такой опции, отключают метку брелока, что вынуждает их открывать автомобиль, вставляя ключ в замок, а в последующем заводить автомобиль традиционным способом через ключ в зажигании.

Подведём итоги

Кнопка запуска двигателя Start/Stop Engine – это популярная сегодня опция, которой оснащаются многие автомобили. При этом такая система позволяет не только непосредственно заводить двигатель, но и имеет дополнительные функции, в том числе блокирует рулевую колонку или позволяет с селектором АКПП в положении Драйв экстренно глушить мотор. Нужно лишь помнить, что наличие связанной с этой кнопкой функции бесключевого доступа может несколько снизить безопасность автомобиля, упростив его угон.

23.01.2020

Замена датчика: инструкция

В действительности произвести замену контроллера ДПДЗ очень легко. Данный процесс осилит любой автовладелец, причем качество не пострадает.

1. Чтобы демонтировать ДПДЗ, вначале его отыщите. Как отмечалось выше, расположен интересующий нас агрегат сбоку патрубка дросселя на оси заслонки.
2. Найдя нужную деталь, возьмите отвертку и открутите болты, удерживающие прибор.
3. Под старым контроллером имеется прокладка. Повторно ее применять не следует, приобретите новую. Часто прокладка идет в наборе с ДПДЗ.
4. Удалив старое устройство, слегка зачистите участок, где его нужно установить, на случай, если есть грязь и посторонние частицы мусора.
5. Поставьте новый регулятор с новой поролоновой прокладкой и затяните болты.
6. Максимально до конца затяните фиксирующие элементы, чтобы новый прибор не потерял своей эффективности, да и не пришлось заново заниматься подобной манипуляцией.
7. Ничего настраивать не требуется после замены.
8. Нулевое значение на устройстве позволит увидеть, что заслонка закрыта.

ДПДЗ — зачем он нужен

Этот датчик автомобиля — крайне важный элемент современных бензиновых агрегатов с впрыском.

Блок в свою очередь полученные данные использует для расчёта нужного количества горючего — по косвенному расчёту процента поступающего воздуха. Другими словами, эта информация становится поводом для активации/отключения режима кикдауна и подачи/закрытия воздушного потока в обход дросселя через клапан нейтрального хода.

Режим продувки мотора включается, когда дроссельная заслонка открывается более чем на 75 процентов.

Устроена схема датчика положения таким образом:

• пластико-металлический корпус;
• отверстие для соединения с приводом заслонки;
• ось вращения токосъёмника;
• фиксаторные точки;
• штекер для подключения к бортовой сети машины.

Схема датчика положения дроссельной заслонки

Функционирует элемент дросселя через преобразователи. Электрический импеданс ДПДЗ составляет 8 Ом. Состоит регулятор из 4-х контактов: на первые три, напряжение подаётся 5-вольтовое, а четвёртый — индикаторный, он непосредственно соединён с акселератором. Когда шофер отпускает газ, на электронный блок управления поступает импульс, сообщающий о том, что надо прекращать лить бензин. Это вызывает автоматическое торможение двигателя — подача топлива закрывается на определённое время. И наоборот, если скорость машины увеличивается, то горючее поступает в прежних пропорциях.

Ремонт дроссельной заслонки

Ремонтные меры дроссельного узла зависят от причин, по которым возникли проблемы. Чаще всего объем ремонтных работ состоит из всех или части приведенных ниже мер:

• при полном или частичном выходе из строя датчиков дроссельной заслонки они подлежат замене, поскольку являются не ремонтопригодными;
• чистка и промывка регулятора холостого хода, а также непосредственно дроссельной заслонки от масляных и смолистых отложений;
• восстановление герметичности путем устранения подсоса воздуха (обычно заменяются соответствующие прокладки и/или соединительная гофрированная трубка).

Обратите внимание, что зачастую после выполнения ремонтных работ, особенно после чистки дросселя, необходимо выполнить его адаптацию. Делается это с помощью компьютера и специальной программы

На автомобилях VAG-группы процесс адаптации заслонки можно выполнить с помощью популярной диагностической программы «Ваг-Ком» или «Вася диагност». Однако перед тем как непосредственно перейти к адаптации, нужно выполнить следующие предварительные действия:

• предварительно удалить (желательно несколько раз) все ошибки из ЭБУ по двигателю ДО запуска базовых установок в программе «Вася диагност»;
• напряжение аккумуляторной батареи автомобиля не должно быть меньше 11,5 Вольта;
• дроссельная заслонка должна находиться в холостом положении, то есть, ее не нужно нажимать ногой;
• дроссель обязательно должен быть предварительно вычищен (с помощью чистящих средств);
• температура охлаждающей жидкости должна быть не менее 80 градусов по Цельсию (в некоторых случаях можно и меньше, но не намного).

Сам процесс адаптации выполняется по следующему алгоритму:

• Подключить компьютер с установленной программой «Вася диагност» с помощью соответствующего кабеля к сервисному разъему электронного блока автомобиля.
• Включить зажигание машины.
• Зайти в программе в раздел 1 «Двигатель», далее 8 «Базовые установки», выбрать 060 канал, выбрать и нажать кнопку «Начать адаптацию».

В результате описанных действий возможны два варианта — начнет выполняться процесс адаптации, в результате которого будет выведено соответствующее сообщение «Адаптация ОК». После этого нужно зайти в блок ошибок и при их наличии программно удалить информацию о них.

Но если в результате запуска адаптации программа выдает сообщение об ошибке, то нужно действовать по следующему алгоритму:

• Выйти из «Базовых установок» и перейти в блок ошибок в программе. Удалить ошибки два раза подряд, даже если их нет.
• Выключить зажигание автомобиля и вытащить ключ из замка.
• Подождать 5…10 секунд, после чего снова вставить ключ в замок и включить зажигание.
• Повторить действия по адаптации, приведенные выше.

Если же и после описанных действий программа выдает сообщение об ошибке, то это говорит о неисправности узлов, участвующих в работе. В частности, может быть неисправна сама дроссельная заслонка или ее отдельные элементы, проблемы с подключаемым кабелем, неподходящая программа для адаптации (часто можно встретить взломанные версии «Васи», которые работают некорректно). Если же нужно обучить дроссельную заслонку Ниссан, то там несколько другой алгоритм адаптации, не требующий использование какой либо программы. Соответственно и на других автомобилях, таких как Опель, Субару, Рено свои принципы обучения дросселя.

В некоторых случаях после выполнения чистки дроссельной заслонки может возрасти расход топлива, а работа двигателя на холостых оборотах будет сопровождаться их изменением. Это связано с тем, что электронный блок управления будет продолжать давать команды в соответствии с теми параметрами, которые были до чистки дросселя. Чтобы избежать подобной ситуации необходимо заслонку откалибровать. Делается с помощью специального прибора со сбросом прошлых рабочих параметров.

Распространенные причины плавающих оборотов

Итак, с основными симптомами разобрались. Теперь перейдем к причинам. Сразу отметим, плавающие обороты на холостом ходу чаще являются проблемой инжекторных двигателей. Дело в том, что за холостой ход в этом случае отвечает сложная система ЭСУД.

Указанная система предполагает наличие контроллера, датчиков и исполнительных устройств. Блок управления получает сигналы от датчиков и передает команды на исполнительные устройства, (например, РХХ), поддерживая стабильные обороты двигателя на холостом ходу и других режимах независимо от нагрузки на ДВС.

Однако любые сбои, которые связаны с подачей воздуха, топлива, нарушением состава рабочей топливно-воздушной смеси или ее воспламенением, а также различные механические поломки приведут к плаванию оборотов.

Получается, начинать проверку стоит с дроссельного узла, датчиков и исполнительных устройств. В диагностике также нуждается система зажигания, регулятор холостого хода, ДМРВ, необходимо оценить состояние топливного и воздушного фильтров, инжекторных форсунок и т.д.

Как правило, на практике немало проблем водителям доставляет регулятор холостого хода. Фактически это шаговый электромотор, который имеет конусную запорную иглу. Когда дроссельная заслонка закрыта, воздух идет в обход заслонки по каналу, который перекрывается иглой.

Если в работе устройства возникают сбои, ЭБУ не способен правильно «подобрать» состав смеси на холостом ходу, в результате обороты плавают.

Отдельного внимания также заслуживает датчик массового расхода воздуха. ДМРВ в процессе эксплуатации может загрязняться или возникает его поломка.

Так или иначе, на ЭБУ не поступает корректных данных о расходе воздуха, что приводит к нарушению смесеобразования и скачкам оборотов двигателя.

Часто плавание оборотов мотора может быть связано с сильным загрязнением самой дроссельной заслонки или механическими поломками дросселя, повреждениями, деформацией. Заслонка может клинить, не закрываться до конца.

Для предотвращения подобных осложнений необходимо периодически чистить дроссель от грязи, а также на многих автомобилях после чистки требуется дополнительное обучение дроссельной заслонки.

Еще при диагностике следует проверить клапана вентиляции картера. В норме картерные газы перенаправляются во впуск, где смешиваются с воздухом и топливом, после чего дожигаются в цилиндрах.

На моторах с пробегом картерных газов скапливается много по причине естественного износа ЦПГ. Избыточное количество таких газов приводит к нарушению состава смеси в том случае, если клапан вентиляции картера подклинивает. Это также является частой причиной того, что обороты двигателя плавают.

Кстати, если затрагивать карбюраторные двигатели, плавают обороты на карбюраторе обычно по причине сбитых настроек и регулировок данного устройства. Также не следует исключать вероятность поломки электромагнитного клапана карбюратора, засорение жиклера холостого хода.

Еще добавим, если плавают обороты дизельного двигателя, к этому часто приводит ржавчина ржавчины на лопастях ТНВД. Коррозия образуется по причине наличия воды в дизтопливе.

Признаки загрязнения

Основные признаки формирования отложений – изменения в работе двигателя. Однако это не всегда может быть связано с загрязнениями. Иногда проблема обусловлена неисправностью датчика, сбоями привода, неправильной настройкой параметров бортового компьютера. Для выявления точных причин нужна диагностика. Часто неправильная работа дроссельной заслонки происходит из-за двух и более причин.

• Нет стабильной работы двигателя на «холостых» оборотах, он глохнет.
• Увеличивается время запуска силового агрегата.
• На скорости до 20 км/ч во время нажатия на педаль акселератора происходят подергивания машины.
• Провалы оборотов, вплоть до полной остановки работы.

Как прочистить и промыть дроссельную заслонку?

04.04.2013

Промывка и чиста как дроссельной заслонки, так и всего узла не представляет собой трудновыполнимую задачу. Но тем не менее, многие автовладельцы не знают как правильно чистить, зачем чистить и когда чистить, да и имея всего лишь небольшой опыт в обслуживании машины, боятся лезть под капот и делать что либо своими руками.

В данной статье мы разберём всю процедуру промывки дроссельного узла, и надеюсь, что у типичного автовладельца отпадут все вопросы по выполнению данной операции.

Что такое дроссельная заслонка, дроссельный узел?

Говоря простым языком, дроссельная заслонка – грубо говоря «педаль газа». Нажимая на газ, мы открываем дроссельную заслонку, откуда поступает воздух в двигатель, а вместе с ним в цилиндр попадает бензин, тем самым повышая обороты двигателя. Чем сильнее нажимаем на газ – тем больше открыта дроссельная заслонка – тем больше повышаются обороты двигателя.

Где находится дроссельная заслонка?

Весь дроссельный узел находится в подкапотном пространстве. Он расположен между связкой «впускной коллектор» и «воздушный фильтр». Иными словами: воздух заходит в воздушный фильтр, проходит через ДМРВ, поступает в дроссельный узел, а оттудова идет в двигатель через впускной коллектор (ресивер)

Чтобы узнать, где расположена дроссельная заслонка – обратите внимание на рисунок (под номером 3)

Зачем и когда чистить/мыть дроссельную заслонку?

Существую такие понятия, как масляная пыль, картерные газы, масляные отложения. И вся эта грязь оседает на стенках дроссельного узла как снаружи так и внутри. Из-за этой грязи дроссельная заслонка перестает закрываться или полностью открываться.

Признаки грязной дроссельной заслонки

Самые основные признаки, возникающие в связи с грязной заслонкой:

1. плохой или нестабильный запуск двигателя «через раз»;
2. нестабильный холостой ход, плавают обороты;
3. при движении на малых скоростях, автомобиль подергивается;
4. провалы на холостом ходу, двигатель глохнет на холостых.

Промывка дроссельной заслонки

В данной статье мы опишем два вида чистки дроссельной заслонки:

Эти два вида отличаются степенью сложности очистки, соответственно — качеством.

Поверхностная чистка

Суть данной очистки заключается в том, что мы не будем разбирать полностью весь дроссельный узел, а пройдемся тряпочкой по заслонке и уберём поверхностную грязь.

Для работы нам понадобится:

• Любое чистящее средство: очиститель карбюратора, спирт, растворитель, бензин, wd-40. Отличаются они всего лишь степенью «выводимости» грязи и все.
• Тряпка.
• Щетка.

Первым делом снимаем гофру воздушного фильтра с дроссельной заслонки, берём наше чистящее средство и брызгаем внутрь дроссельной заслонки. Начинаем чистить поверхность тряпкой и щеткой. Так же не забываем открывать саму заслонку чистить её с обратной стороны. На этом наш процесс закончен, обратно устанавливаем патрубок воздушного фильтра и все. Но при данном способе очистки, мы не сможешь полностью прочистить все внутренности дроссельной заслонки, не сможем продуть все отверстия и каналы, поэтому лучше воспользоваться полной чисткой.

Полная чистка дроссельной заслонки

Для выполнения полной чистки заслонки, помимо тряпки и чистящего средства нам понадобится:

• Плоская, крестовая отвертка.
• Прокладка дроссельной заслонки (для 1,5л) и уплотнительное кольцо ресивера (для 1,6л) (примерная стоимость 20-50 руб).
• Ватные палочки.
• Торцовый ключ на «13».
• 2 болта М13.

В этом случае нам нужно полностью снимать дроссельный узел и чистить его со всех сторон.

1. Для того, чтобы снять узел, отсоединяем гофру воздушного фильтра, снимаем патрубки ох. жидкости (в мурзилке рекомендуется перед началом работ слить ох жидкость, но не тратьте на это время, сняв патрубки с дросселя – просто заткните их болтами, чтобы жидкость не выливалась), снимаем патрубок адсорбера.
2. Отсоединяем крепление дроссельного узла, снимаем тросик газа, вынимаем дроссельный узел. Если вам требуется более подробное описания снятия дроссельного узла, то прочтите статью: Как снять дроссельный узел, заслонку?
3. Сняв дроссельную заслонку, отсоединяем и прочищаем датчики РХХ (как почистить РХХ), ДПДЗ и полностью моем со всех сторон заслонку очистителем, обязательно продуваем все отверстия сжатым воздухом.
4. Затем все устанавливаем обратно, не забыв поставить новую прокладку.

vaz-2114-lada.ru

Причины, по которым дергается дроссельная заслонка

Причин всего две, но в обоих случаях положение дроссельной заслонки на графиках диагностики имеет одинаковый вид. Как видим, параметр Положение ДЗ имеет ломанную линию, которая означает, что дроссельная заслонка дергается

Первая причина – износ привода регулятора холостого хода (моторчик РХХ, расположенный в дроссельном узле) либо имеются проблемы в его цепи (проводке).

Дело в том, что сама заслонка находится под действием пружин и чтобы ЭБУ мог выставить необходимый угол её открытия и удерживать в этом положении, то моторчик РХХ и его цепь должны быть в идеальном состоянии.

Представьте ситуацию, в которой блок управления двигателем выставил заслонку на 4%, чтобы поддерживать необходимые обороты двигателя. Он подал необходимый сигнал на моторчик РХХ. Моторчик РХХ напрягся и выставил заслонку на необходимый процент. Но ему необходимо не только выставить заслонку, но и удерживать её в этом положении. Двигатель внутреннего сгорания не статичен и во время работы постоянно вибрирует, трясется и тому подобное.

Так вот, если в цепи моторчика РХХ имеется ненадежный контакт, то во время тряски двигателя будет изменятся сопротивление в этом контакте. Особенно часто этот ненадёжный контакт находится в самом моторчике РХХ, ввиду его конструкции. Более подробно я это показывал тут – Ремонт моторчика РХХ

Так вот при таких проблемах моторчик кратковременно не в состоянии удерживать дроссельную заслонку и под действием пружин и потока воздуха заслонка изменяет своё положение. Затем контакт восстанавливается и РХХ возвращает её в необходимое положение. И так происходит постоянно, либо циклически, но результат один – дроссельная заслонка дергается!

На графиках диагностики это выглядит так

Желаемое положение ДЗ – это шаги РХХ, на которые ЭБУ хочет выставить дроссельную заслонку, а Реальное положение ДЗ – это там, где реально находится дроссельная заслонка.

Как видим, Желаемое положение остаётся неизменным. Это означает, что ЭБУ хочет, чтобы дроссельная заслонка оставалась в заданном положении.

Но реальное положение постоянно изменяется. И это не что иное, как проблемы в цепи регулятора холостого хода. Конкретно в этом случае проблема была в самом моторчике РХХ. После его замены дроссельная заслонка дергаться перестала.

Выявить эту причину довольно просто. Для этого понадобиться либо диагностическая программа, либо просто обычный омметр. Как это сделать я описывал вот тут – Как проверить ДПДЗ и РХХ

Итак, первую причину рассмотрели и она заключается в проблемах с регулятором холостого хода.

Но в последнее время всё чаще встречается вторая причина, которая не то что к дроссельной заслонке не имеет никакого отношения, но даже и к дроссельному узлу никак не относится.

Она отличается от первой причины двумя изменениями на графиках диагностики.

Во-первых, во впускном коллекторе довольно сильно завышено абсолютное давление (занижено разрежение). Норма 30-33 кПа, а тут аж целых 50 кПа

Отклонение довольно серьёзное. Кстати, на СТО рекомендовали сделать капремонт двигателя в этом конкретном случае из-за такого давления, не осознавая того, что они сами довели двигатель до такого состояния. Но об этом далее…

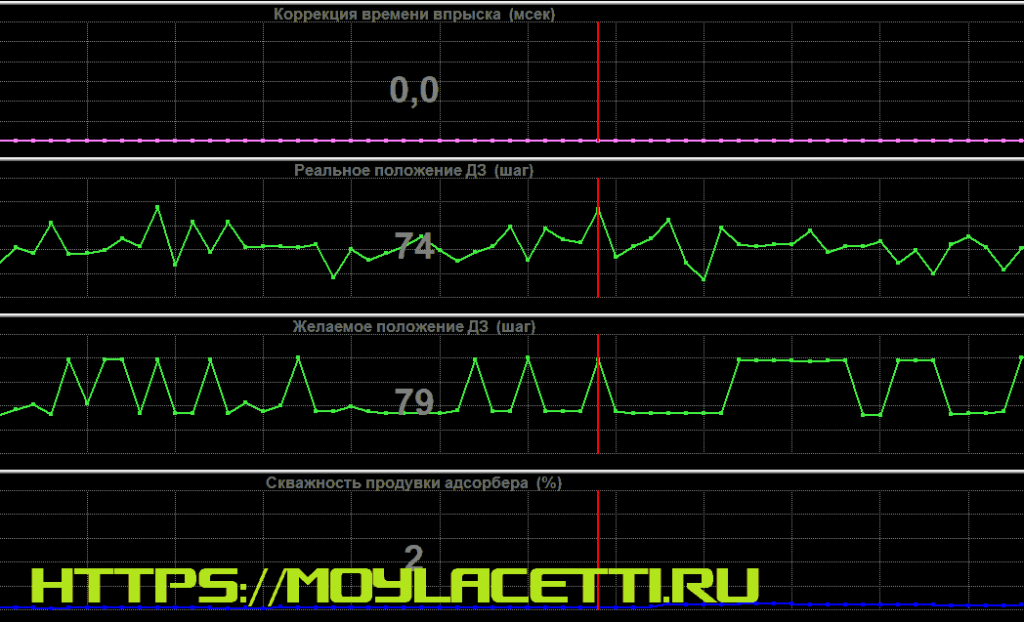

Во-вторых, у нас уже изменяется не только Реальное положение ДЗ, но и Желаемое положение ДЗ. Причем, довольно сильно

Это означает, что ЭБУ осознанно дергает дроссельной заслонкой… Вот такая ситуация.

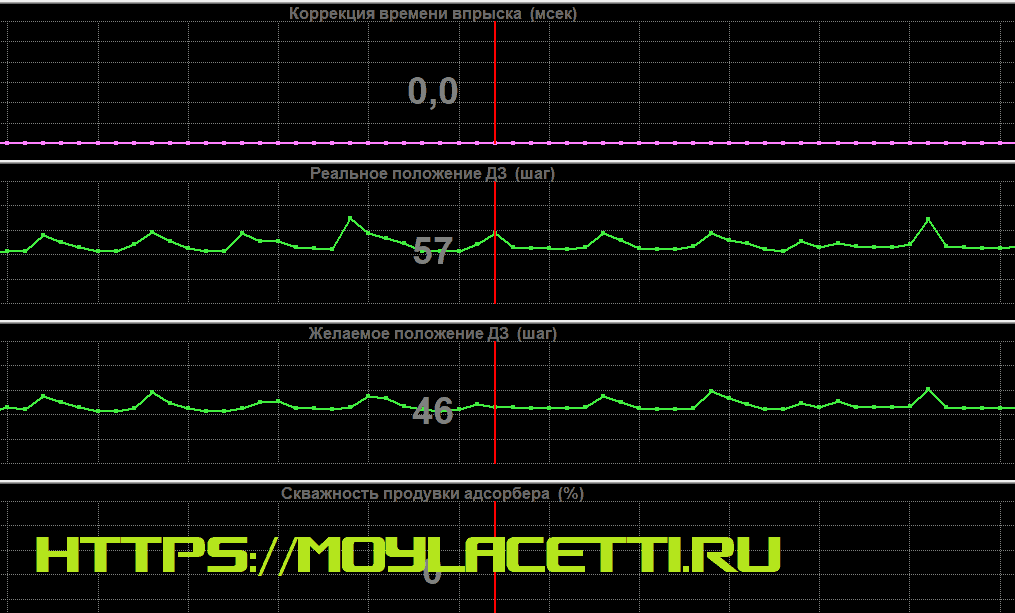

Вот пример другого автомобиля с такой же проблемой

Как видим, тут график не такой ломаный, но ситуация такая же – ЭБУ зачем-то постоянно изменяет положение РХХ, что приводит к дерганьям дроссельной заслонки.

В чем же причина?

А причина проста и банальна – сбиты фазы ГРМ, после некорректной замены ремня!

Да-да, именно сбитые метки ГРМ приводят к тому, что начинает дергаться дроссельная заслонка.

Многие мне сразу не верят и спрашивают, что ещё может быть. Но мой ответ всегда один – если абсолютное давление под 50 кПа и постоянно изменяется Желаемое положение ДЗ, то проверяйте установку ремня ГРМ. В большинстве случаев, как ни странно, ремень ГРМ совсем недавно менялся

Вот так вот, Друзья. Не всегда проблема вылезает там, где она на самом деле находится. Боюсь даже представить сколько было уже заменено дорогущих дроссельных узлов по этой причине…

Вот видео на тему Дергается дроссельная заслонка

Всем Мира и ровных дорог!

По теме:

Особенности ремонта дроссельной заслонки

Когда фиксируются данные признаки и симптомы неисправности ДПДЗ, тогда следует проводить ремонтные работы. Их процесс зависит от неполадок. Они могут идти в комплексе или требовать замены одной непригодной части. Что чаще всего проводиться:

• Если датчики дросселя барахлят или вышли из строя, тогда их следует поменять. Они не подлежат ремонтным работам.
• В обязательном порядке следует произвести очищение регулятора холодного старта и заслонку дросселя от грязи.
• Замена прокладок, соединительных трубок из гофров, возвращение герметичности дроссельной заслонки.
• Замена старого, вышедшего из эксплуатации прибора на новый.

А нужен ли вообще автозапуск?

Зимой трогаться с места сразу же после запуска двигателя в сильный мороз нежелательно — загустевшее от низкой температуры масло не может обеспечить смазку движущихся деталей мотора. Кроме того, если садиться в предварительно прогретый автомобиль, можно сэкономить немного времени на прогрев.

Летом же, наоборот, приятно садиться в прохладный салон — помните, что под прямыми солнечными лучами в жару салон легко нагревается до 40 градусов всего за полтора часа. Это некомфортно и даже вредно для здоровья. А для жителей северных регионов страны автозапуск и вовсе незаменим.

Pixabay

Принцип действия дистанционного запуска

С технической точки зрения это вовсе не так уж сложно. К замку зажигания подключается электронный блок, реагирующий на внешние команды — например, радиосигнал с брелока, смартфона или другого электронного устройства. Когда на него поступает команда запуска двигателя, он выполняет запрограммированную последовательность действий:

• Включает бортовую электросеть
• Проверяет уровень заряда аккумулятора
• Активирует топливный насос
• Включает стартер

Если первая попытка оказалась неудачной, за ней могут последовать и повторные, но только при условии стабильного заряда аккумулятора — иначе система отключится и запуск мотора станет возможен только традиционным способом, то есть вручную. При этом обязательно нужно будет установить блок обхода штатного иммобилайзера — для этого потребуется запасной ключ зажигания с чипом.

Какими бывают системы автозапуска

Дистанционный запуск может быть реализован в автомобиле по-разному.

• У некоторых автомобильных марок, чаще всего американских, корейских и китайских, это штатная функция. На ключе зажигания при этом имеется отдельная кнопка, нажав которую, можно запустить двигатель. При этом автомобиль, разумеется, должен находиться в зоне действия радиосигнала с ключа.
• В современных машинах это может быть опция. Например, такая есть у Renault в рамках подключаемого сервиса Connect. Запускать двигатель можно через приложение.
• Самый распространенный способ — установка сигнализации с функцией автозапуска. На брелоке охранной системы для этого также имеется отдельная кнопка. Бывают сигнализации с GSM-модулем, который позволяет запускать двигатель не только в зоне действия брелока, а буквально из любой точки мира — при условии, что автомобиль находится в зоне действия приема сотового сигнала. У некоторых систем также есть возможность управления с помощью мобильного приложения. Стоимость установки простейшей модели такой сигнализации — порядка 15 000 руб.
• Если вам просто нужно, чтобы в машине к вашему приходу было тепло, можно установить предпусковой подогреватель. Это небольшой ДВС, подключенный к топливной системе и системе охлаждения автомобиля. Большой плюс в том, что такие подогреватели разогревают охлаждающую жидкость, а, значит, позволяют не просто нагнать тепло в салон, но и облегчить запуск основного двигателя. Самые популярные устройства такого плана выпускают компании Webasto и Eberspacher, стоимость с установкой на легковой автомобиль — около 90 000 рублей.

Pixabay

Дроссельная заслонка: неисправности

Вышел из строя электродвигатель (моторчик) дроссельной заслонки. Как обнаружил:

За несколько дней стали закономерно плавать обороты на холостых (10 с держаться 600 об./м, затем на 5-10 с возрастают до 1000 об./м, потом опять падают). За день перепады оборотов стали чувствоваться на всех режимах. Машина то «рвала», то «клювала». Затем загорелся индикатор неисправности двигателя с соответствующей надписью, после чего двигатель перешел в аварийный режим, при котором невозможно поднять обороты выше 2000. Заглушил двигатель и вновь завелся, надпись пропала, но через несколько минут езды все повторилось. Считал ошибки. Они указывали на неисправность дроссельной заслонки. После прочтения данной ветки мое подозрение пало на датчик положения. Разобрал дроссельную заслонку, промерял сопротивления датчиков. Проблем не обнаружил. Всё собрал и установил на место. Завел двигатель. Через несколько минут наблюдения за хлопаньем дроссельной заслонки (в диапазоне холостых оборотов) двигатель вновь перешил в аварийный режим и отключил заслонку. Больше заслонка не подавала признаков жизни даже после повторного включения зажигания. Прозвонил контакты моторчика. Оказалось, что при вращении моторчика, контакт то появлялся, то исчезал (сопротивление было либо бесконечным, либо — нестабильным). Стало понятно, что проблема именно в моторчике.

Ремонт моторчика:

1) Открутил два винта и вынул моторчик.

2) Разогнул усы на корпусе моторчика, удерживающие его крышку. Примечание: Усы можно не жалеть, т.к. они больше не пригодятся. Крышка на корпусе будет удерживаться винтами крепления моторчика к дроссельной заслонке.

3) Вскрыл моторчик. Обнаружил, что одна из щеток пригорела к пластиковому корпусу. Из-за этого она не могла прилегать к дорожкам коллектора, что и вызвало разрыв цепи. Скорее всего перегрев щетки вызвали налипшие на нее токопроводящие продукты износа.

4) Что-то исправить без снятия пластикового корпуса было невозможно. Снять корпус с оси ротора не давали с одной стороны – ротор, с другой – запрессованная шестерня. Я решил разделить корпус щеток на две части. Для этого я воспользовался заостренным полотном, которым я аккуратно(не задевая дорожек коллектора) выпилил и процарапал на против друг друга две канавки, по которым я разъединил корпус на две части.

Скрытый текст

x

5) Удалил пригоревшую щетку и надфилем зачистил посадочное место щётки в корпусе.

6) В магазине электроинструментов купил первые попавшиеся щетки. Примечание: Щетки желательно покупать в автомагазине. Щётки для авто чаще всего содержат медь, что увеличивает их ресурс. Такие щетки имеют рыжеватый цвет. К сожалению мне не удалось найти автомагазине щетки без корпусов. Щетки для электроинструментов, как правило мягче, имеют черный цвет и служат в два раза меньше. Но зато они меньше стирают дорожки коллектора.

7) Напильником аккуратно сточил новую щетку до нужных размеров. Примечание: Сохранить прямоугольную форму щётки при стачивании проще, если двигать не напильник, а щетку, положив ее на напильник.

Скрытый текст

x

9) Откусил заднюю часть первого попавшегося наконечника и ею обжал между собой старый приваренный к контакту провод и провод новой щетки.

Скрытый текст

x

Примечание: Можно придумать разные способы присоединения нового провода к контакту моторчика. Мне в голову пришел такой J. Главное, чтоб новый провод ни при каких условиях не начал касаться ротора, коллектора или корпуса моторчика.

10) Аккуратно зачистил дорожки коллектора. Для этого я воспользовался дрелью, в которой закрепил ротор, и надфилем.

Скрытый текст

x

11) Все обезжирил.

12) Установил половинки корпуса на их посадочное место и собрал моторчик.

Скрытый текст

x

Собрал дроссельную заслонку. Двигатель ожил. Теперь обороты в норме. Есть ощущение, машинка стала резвее.

Влияние температуры за окном

Автозапуск может не заводиться при минусовой температуре. Для этого требуется проверить контакты питания на сигнализации. Они могут окислиться и напряжение поэтому нормальное не поддерживается.

• Аккумулятор может быть поврежден. Тогда следует приобрести новый.
• Если в цепи зажигания есть какой-то разрыв, то машина может не завестись в морозные дни.
• Может не работать считывающее устройство у иммобилайзера.
• Не нужно паниковать. В первую очередь следует проверить заводится ли машина обычным образом. Если все работает, как должно. То проблема в сигнализации. Нужно проверить все. Следует посмотреть сечение проводов.

Вывод

Поломка ДПДЗ — серьёзная ситуация для машины. Это устройство отвечает за подачу топлива в двигатель и при неисправностях может привести к критической ситуации. При обнаружении признаков поломки желательно заменить датчик, но в некоторых случаях ремонт позволяет решить проблему быстрее и дешевле. Следует соблюдать порядок действий и использовать только оригинальные запчасти.

Диагностика и ремонт датчика положения дроссельной заслонки

В представленной статье будет рассмотрено устройство датчика положения дроссельной заслонки, диагностика и симптомы неисправностей ДПДЗ, а так же его ремонт.

Устройство датчика положения дроссельной заслонки

Итак, если Вы задались вопросом, каким образом устроен датчик положения дроссельной заслонки, то стоит сначала рассмотреть принцип его работы.

Датчик положения дроссельной заслонки относится к типу датчиков резистивного типа. Данное название обуславливает принцип его работы, а именно, если разобрать данный датчик, то внутри мы обнаружим подвижной элемент в виде ползунка, который скользит по дорожке в виде дуги или подковы. К одному из концов данной дорожки подается питающее напряжение, другой конец дорожки соединен с массой, а с подвижного ползунка снимается выходной сигнал.

Неисправность датчика положения дроссельной заслонки:

Какие же неисправности датчика положения дроссельной заслонки чаще всего встречаются на практике? Если отбросить неисправности связанные с перетертыми проводами, подходящими к датчику и т.п. то можно выделить главную и наиболее часто встречающуюся неисправность датчиков данного типа, а именно это износ резистивного слоя на дорожках по которым скользит ползунок. Как правило, износ наблюдается на начальном участке движения ползунка в связи с наиболее частым использованием данного участка. Если Вы разобрали датчик дроссельной заслонки, то в большинстве случаев износ резистивного слоя будет заметен в ходе визуального осмотра, как на представленном фото.

На датчик подается напряжение 5В с ЭБУ автомобиля, однако при измерении напряжения Вы увидите, что на датчике напряжение варьируется от 0,3-0,5 В в одном положении и до 3,7-4,8 В в полностью открытом положении дросселя. Это сделано для того, чтобы ЭБУ могло идентифицировать неисправность в цепи датчика, будь то КЗ или обрыв.

В отдельных моделях автомобилях могут применяться датчики положения дроссельной заслонки с инверсной выходной характеристикой, то есть напряжение при закрытом дросселе будет максимальным, а по мере открытия дросселя оно будет падать.

Так же следует обратить внимание, что на автомобилях, где положение дроссельной заслонки задаётся при помощи электропривода ( в народе известная, как «электронная педаль») в указанных моделях положение дроссельной заслонки определяется при помощи не одного, а сразу двух потенциометров которые объединены в одном устройстве. При этом не имеет значения задает ли электронная педаль положение только в режиме холостого хода или во всем диапазоне

Один из двух потенциометров имеет инверсную выходную характеристику, а второй прямую выходную характеристику. На подобных системах, так же можно встретить концевой микро-выключатель который срабатывает в момент, когда педаль акселератора полностью отпущена водителем.

Как обнаружить неисправность датчика положения дроссельной заслонки без разборки датчика и снятия его с автомобиля:

– неисправность датчика положения дроссельной заслонки можно легко определить при помощи сканера, мотортестера или простого мультиметра. В данной статье мы рассмотрим пример обнаружения неисправности при помощи сканера.

Обратите внимание, что все приборы кроме мотортестера, не смогут обнаружить неисправность в виде износа резистивного слоя кроме очень сильных и протяженных участков, т.к. как правило только мотортестер успевает отобразить диаграмму в корректном виде, сканер в следствии низкой скорости обмена с ЭБУ не сможет обнаружить поврежденные участки небольшой протяженностью занимающие в диаграмме место с десятые секунды

Итак, зайдите в сканере в режим снятия параметров в режиме реального времени, после чего перейдите в раздел снимающий показания положения дроссельной заслонки в процентном соотношении или вольтаж на датчике, после этого начните медленно открывать дроссельную заслонку и следите за выходными сигналами со сканера. Наиболее удобно снимать данные показания в режиме осциллограммы, если конечно Ваш сканер поддерживает данную функцию. Данные с датчика должны расти медленно без скачков и резких падений. В случае если нарастание сигнала имеет резкие провалы или рост, то это свидетельствует об износе резистивного слоя на дорожках датчика.
