Как самому поменять кран печки на ваз 2109

Функция крана

В автомобиле ВАЗ-2109 охлаждающая жидкость (ОЖ) циркулирует по двум контурам. Если используется большой, то она проходит через двигатель. Там нагревается, и далее следует в радиатор собственно отопителя. Данный элемент обдувается специальным вентилятором, гонящим воздух, который нагрела печка, в салон.

Летом большой контур не задействуется, и жидкость циркулирует исключительно по малому, куда входит главный радиатор и силовая установка. Воздуховоды же печки обеспечивают вентилирование салона.

Сам кран регулирует подачу горячей ОЖ к отопителю или вовсе перекрывает ей туда доступ. Соответственно, в теплый сезон он постоянно пребывает в закрытом положении.

Почему происходят поломки

Как отмечалось выше, запорная арматура обогревателя – это очень уязвимый элемент ВАЗ-2109. Если он выходит из строя, то игнорировать поломку не удастся. Прежде всего, на полу, у стоящего в первом ряду основания пассажирского сиденья, образуется под ковриком лужа. Кроме того, вытекающий тосол издает весьма характерный запах, что также должно наводить на мысль о неисправности печки.

Протечка возникает по трем основным причинам:

• использование отечественным автопроизводителем низкокачественных кранов;
• окисление;
• механическое разрушение.

Волжский завод снабжает свои изделия запирающей арматурой мембранного типа. У этой системы есть один врожденный недостаток – слабая герметичность. Даже при аккуратном использовании такие краны ломаются весьма быстро.

Вторая неисправность происходит из-за того, что системой обогрева не пользуются, по крайней мере, 4-5 месяцев в году. Этого периода вполне достаточно, чтобы кожух крана и подвижные элементы покрылись осадком. В итоге внутренности его буквально слипаются. Владелец авто для открытия прилагает значительное усилие, и в итоге узел просто разрушается. То есть происходит поломка третьего типа.

Отопители старого и нового образца

Напоследок отметим, что на ВАЗ-21099 разных годов выпуска применялись отопители с определенными конструктивными особенностями, которые касались угла положения радиатора и места расположения основной заслонки.

В печках, так называемого старого образца (на авто до 1998 года), радиатор устанавливался почти вертикально, а основная заслонка располагалась под теплообменником. Между задней стенкой корпуса и радиатором имелась перегородка, которая формировала канал, обеспечивающий подачу воздуха вниз корпуса.

При открытой заслонке воздушный поток двигался через радиатор, где он нагревался и подавался к воздуховодам. В режиме вентиляции основная заслонка закрывала теплообменник, формируя собой вместе с передней стенкой корпуса еще один канал, по которому поток поступал сразу на воздуховоды.

В печках нового образца (на авто с 1998 года производства) угол положения радиатора был значительно меньше, чем на старых отопителях, что, как считается, обеспечивает большую площадь контакта потока воздуха для теплообмена.

Также изменилось положение основной заслонки и ее форма (она стала дугообразной). Она стала располагаться над радиатором. В закрытом положении (режим вентиляции) заслонка обеспечивает движение воздуха по кратчайшему пути к воздуховодам. В режиме обогрева она перекрывала канал подачи холодного воздуха на воздуховоды и направляла поток вниз корпуса, откуда он поступал на теплообменник.

Отопление салона любого автомобиля обеспечивается воздухом, который подогревается в радиаторе отопителя. Радиатор печки ВАЗ 2109 включен параллельно к основному радиатору, входящего в систему охлаждения автомобильного двигателя.

Сам отопитель крепится четырьмя гайками в салоне под панелью приборов к болтам, что приварены к коробке воздухопритока. Воздух, подогретый в отопителе, через систему воздухопроводов направляется в салон. Воздухопроводы крепятся к панели приборов снизу и уплотняются прокладками.

Выбор отопительного крана и стоимость детали

Перед водителем, столкнувшимся с течью отопительного крана, неизбежно встанет вопрос: какой кран купить на замену? Вопрос не так прост, как может показаться на первый взгляд. Потому что существует три вида отопительных кранов, которые различаются не только по стоимости, но и по конструкции. Перечислим их:

• кран с мембраной. Именно такой кран устанавливался производителем на сошедшие с конвейера «девятки». Стоимость — от 400 рублей. Это самый дешёвый кран, который можно сегодня найти на рынке. Однако низкая цена не должна обманывать автовладельца: надёжность мембранных кранов оставляет желать лучшего. И приобретать их можно только в одном случае: когда не удалось найти ничего другого;
• кран шаровый. Как видно из названия, запирающим элементом в этом устройстве является массивный шар, который куда надёжнее стандартной мембраны. Вместе с тем вышеуказанный шар сделан из стали. А следовательно, подвержен коррозии. Поэтому автовладельца, решившего открыть кран с наступлением холодов, может ждать весьма неприятный сюрприз. Стоимость такого крана начинается от 550 рублей;
• кран керамический. Самый надёжный и при этом самый дорогой вариант. Коррозия таким устройствам не страшна: корпус у них из пластика, а запирание антифриза осуществляется двумя плотно прижатыми пластинками из керамики. Стоимость керамического крана — от 700 рублей, и если автовладелец не стеснён в средствах, то приобретать следует именно керамику.

Тут следует сделать одно отступление, и рассказать случай из жизни. Один мой знакомый водитель на собственном опыте испытал все прелести отечественных отопительных кранов. В очередной раз обнаружив на полу салона лужу антифриза и помянув добрым словом отечественного производителя, он решил проблему радикально: разобрал консоль, вытащил потёкший мембранный кран, а на его поместил место шланг для антифриза. Длинный конец этого шланга он вывел под капот и прикрутил к обыкновенному сантехническому крану китайского производства. Сам кран он прикрутил к арке правого колеса куском обычной стальной проволоки. С тех пор проблем с вытеканием антифриза у него нет. Но удобным такое решение не назовёшь: каждый раз, когда требуется открыть кран, человеку приходится останавливаться и лезть под капот. Так что думайте сами, решайте сами, как говорится.

Некоторые автолюбители устанавливают сантехнические краны под капоты своих машин

Печка не греет ваз 2109

Так же отопитель может не работать из-за неисправного термостата. Термостат не открывается на горячую и как следствие охлаждающая жидкость гоняется по малому кругу. В таком случае термостат необходимо заменить на исправный.

Еще одной причиной может быть не до конца открытый краник печки. Он управляется тросиком и зачастую открывается не до конца. Попробуйте открыть его в ручную. Но будьте аккуратны! Это достаточно проблемная деталь всех переднеприводных авто данного семейства. После нескольких открытий/закрытий краник может дать течь. Поэтому выполняйте работы с ним предельно аккуратно.

Это были самые распространенные причины плохой работы отопителя. Теперь, зная почему печка греет плохо на ваз 2109

вы сможете самостоятельно устранить неполадку на своем автомобиле.

Одновременно воздух печке ВАЗ 2109 может принести и пользу, и вред. Все зависит от соблюдения правил эксплуатации автомобиля, а также условий, в которых оно осуществляется. В любом случае, если печки ВАЗ 2109 вышли из строя, это не повод сразу же обращаться к профессиональным автомеханикам. Вполне реально изучить устройство печки ВАЗ самостоятельно и попытаться устранить проблему. Если это мероприятие не увенчалось успехом, то можно будет обратиться к мастеру, для которого ремонт печки ВАЗ — это рядовая и довольно обыденная процедура.

Печка ВАЗ 2109

Устройство автомобильной печки не так сложно, как может показаться на первый взгляд. Основу составляют два пластмассовых кожуха, соединенные скобами. В них установлен радиатор отопления. Воздух через радиатор подается в салон машины за счет вентилятора.

Устройство отопителя

Электродвигатель крепится к кожухам вентилятора. Охлаждающая жидкость проходит через радиатор отопителя благодаря насосу. К системе охлаждения подсоединен и краник. Его соединение происходит посредством резиновых шлангов. В корпусе располагаются еще две пары патрубков. В клапане краника есть отверстие, сквозь которое проходит охлаждающая жидкость. Специальный рычаг клапана управляет подогревом воздуха. Три рукоятки на панели приборов управляют печкой. С их помощью открывается либо закрывается кран и заслонка печки. Если кран открыт, в системе отопления циркулирует нагретая охлаждающая жидкость. Закрыт – дует холодный воздух.

Какой лучше выбрать

От качества нового крана во многом зависит и продолжительность его эксплуатации, и надежность работы всей системы.

Всего на российском рынке есть три вида данного узла. Имеются в виду:

• стандартный, то есть родной, используемый производителем;
• шаровый кран;
• керамический.

Первый стоит очень недорого, но при этом обычно и служит достаточно короткий период времени. По этой причине останавливать на нем свой выбор стоит только тогда, когда у автолюбителя нет лишних денег или если ничего другого купить не удалось.

Керамическая модель стоит дороже и достаточно прочна, однако ее недостаток – сравнительно низкая пропускная способность. Если вы проживаете в южных регионах, то смело берите этот вариант. В противном случае идеально подойдет шаровой кран. Этот тип запирающей арматуры отличается:

• большой надежностью;
• прочностью;
• хорошей пропускной способностью.

Однако и последний вариант со временем может закиснуть.

Вид крана	Особенности
Заводской	Это стандартный тип краника, которым оснащается ВАЗ 2109 еще с завода. Его основной плюс — это доступная цена. Что касается надежности и частоты заклинивания, то тут мы говорим про очевидные недостатки. Брать такой краник на замену стоит только в том случае, если других отыскать не удалось
Керамический	Он дороже заводского устройства, обладает высокой прочностью, но его пропускная способность ниже по сравнению с третьим вариантом. Низкие показатели пропускной способности могут привести к тому, что эффективность работы печки в зимний период оставит желать лучшего
Шаровой	Отличная пропускная способность, высокие показатели надежности, прочности. Увы, даже такие краники закисают, хотя цены их выше, чем у аналогов

Замена отопительного крана на ВАЗ 2109

Перед началом работы определимся с расходниками и инструментами. Вот они:

• новый печной кран;
• пара стальных хомутов под шланги диаметром 20 мм;
• канистра нового антифриза (4 литра);
• металлическая щётка для удаления ржавчины;
• комплект резиновых прокладок для отопительного крана ВАЗ 2109 (на случай если старые окажутся изношены);
• автомобильный герметик на основе силикона;
• пара отвёрток: крестовая и плоская;
• торцевые головки на 13 и 10;
• комплект рожковых ключей.

Последовательность операций

Прежде всего нужно обратить внимание на два момента. Во-первых, менять печной кран удобнее всего на смотровой яме

В крайнем случае на эстакаде. А во-вторых, перед заменой крана двигателю нужно дать остыть как следует, при этом регулятор режимов антифриза следует поставить в положение «горячо». Это позволит полностью слить антифриз из отопительного радиатора.

1. Под стоящую на яме машину устанавливается ёмкость для слива старого антифриза. Пробка на радиаторе откручивается, охлаждающая жидкость сливается.
2. Под капотом есть пара шлангов, прикреплённых к патрубкам крана с помощью хомутов. Эти хомуты тщательно очищаются от грязи металлической щёткой. Если они сильно заржавели, можно воспользоваться составом WD40. После того как ржавчина сойдёт и болты на хомутах начнут двигаться, хомуты ослабляются с помощью плоской отвёртки.
   Как правило, на хомутах отопительного крана скапливается много ржавчины и грязи
3. В салоне с помощью крестовой отвёртки выкручиваются саморезы, удерживающие боковые панели.
   Боковую панель удерживают два самореза, выкручиваемые крестовой отвёрткой
4. Открывается доступ к отопительному крану. Со стороны салона на нём есть два патрубка с хомутами. Эти хомуты тоже необходимо ослабить. После этого шланги снимаются с патрубков (причём делать это нужно очень аккуратно: в шлангах может остаться антифриз, который обязательно выльется на пол салона).

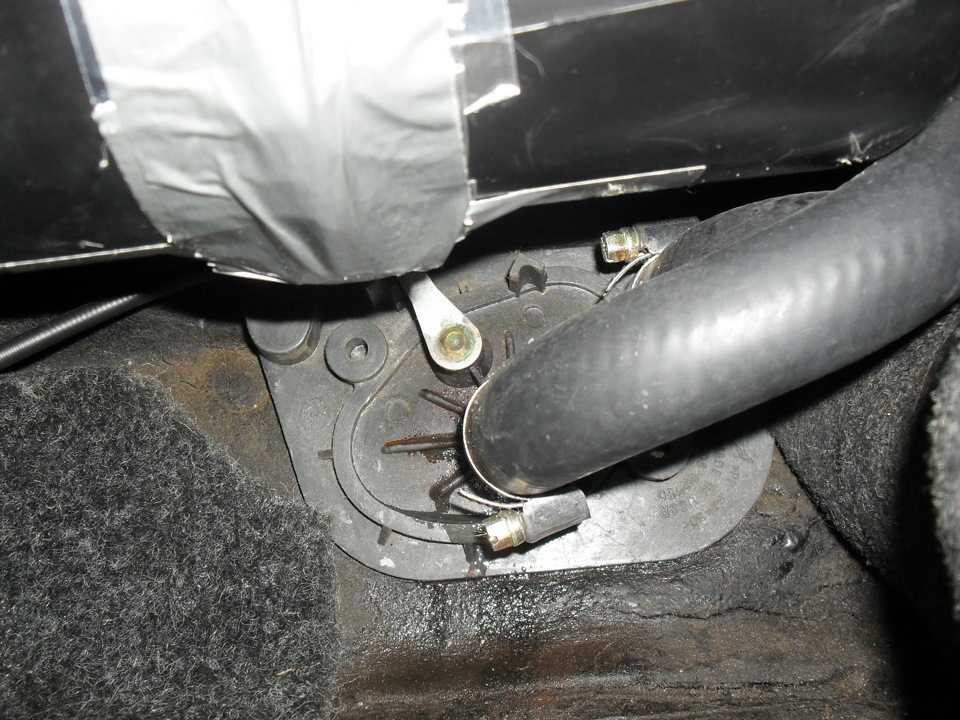

   После снятия панели открывается доступ к крану, можно ослаблять хомуты и снимать шланги
5. Кран крепится на трёх гайках на 10. Открутить их можно только торцевым ключом. Там же находится подпружиненный фиксатор с тросом. Трос отсоединяется вручную.

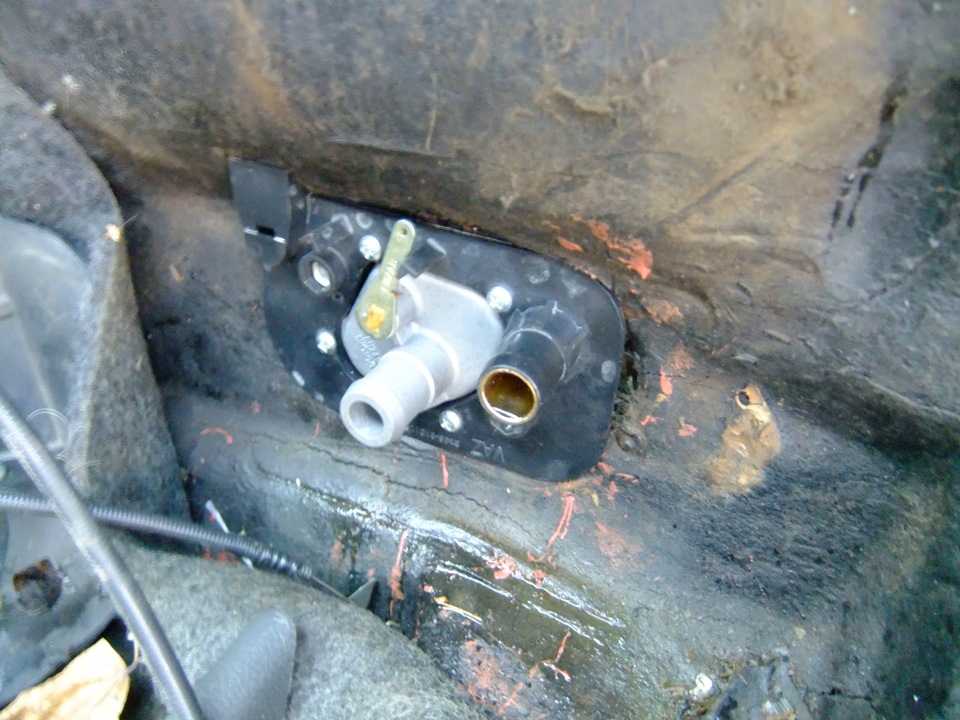

   Кран держится на трёх гайках на 10, снять их можно только торцевой головкой
6. Старый кран извлекается из ниши, заменяется новым. После чего производится обратная сборка элементов отопительной системы ВАЗ 2109.

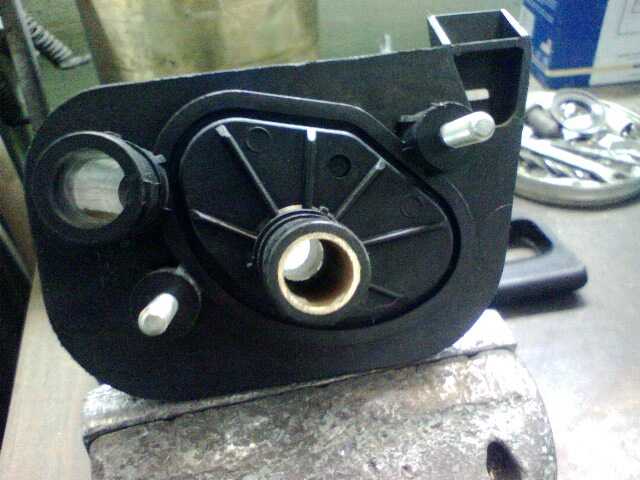

   Неисправный кран извлечён из своей ниши — можно устанавливать новый

Видео: меняем отопительный кран и радиатор на ВАЗ 2109

Итак, замена отопительного крана на «девятке» — задача, которая вполне по силам даже автолюбителю-новичку. Всё, что необходимо сделать — это следовать приведённым выше рекомендациям и не забыть слить охлаждающую жидкость перед началом работы.

Модернизация отопителя ВАЗ 2109

Любителям «повозится» с авто и поэкспериментировать можно провести небольшую модернизацию крана старым «дедовским» способом. При этом потребуется шаровой водопроводный кран с угловой ручкой. Последовательность действий будет следующая:

1. 1. Слить охлаждающую жидкость;
2. 2. Открутить заглушку в кранике и вытащить клапан. Он больше не пригодится.
3. 3. В качестве новой заглушки подойдет 3-х копеечная монета СССР. Ее надо будет вставить в «стакан»;
4. 4. Закрутить заглушку;
5. 5. Под капотом обрезать патрубок отопителя и установить водопроводный кран;
6. 6. С обеих сторон завернуть хомуты;
7. 7. Залить тосол;
8. 8. Проверить систему.

Каждый автолюбитель сам вправе решить, что ему больше подходит. Опытные владельцы ВАЗ 2109 рекомендуют для замены керамический кран фирмы «Явва». Полная комплектация являет собой непосредственно саму деталь, крепежи, уплотнительные резинки. Ситуаций протекания или «залипания» после установки и в процессе работы не случается. Есть смысл приобрести и новые патрубки. Вполне вероятно, что за время эксплуатации они потеряли эластичность и потрескались. А это одна из причин подтекания ОЖ.

Как показывает практика, обычно кран отопителя требуется менять, если он начал течь или же прикипел так, что его регулятор перестает двигаться. Старый отремонтировать не представляется возможным, да он и не подлежит восстановлению. Между тем без этого элемента обогрев салона работать нормально не способен.

Как именно производится замена испорченного крана печки на автомашине ВАЗ-2109 – рассказывается в настоящей статье.

Проверка работоспособности крана обогревателя

Если не переключаются режимы подачи холодного или горячего воздуха, то причиной может быть спавший тросик управления заслонки или закисание самого механизма. Как открыть кран печки ВАЗ-2109 в этой ситуации?

Для этого нужно снять со стороны пассажира боковую панель торпеды. Потом проверить состояние троса и если причина в нём, то подсоединить его обратно на место. Также можно без снятия панели просунув руку под торпеду, туда, где находится кран отопителя ВАЗ-2109, передвинуть рычажок заслонки печки ВАЗ-2109 в нужное положение. Если рычаг не поддаётся, то, скорее всего, он закис и подлежит замене.

Снятие и замена крана отопителя

Для замены крана печки ВАЗ-2109 необходим имеющийся у большинства водителей набор инструментов:

• набор крестовых и шлицевых отвёрток;
• набор рожковых ключей №10 и №13 или торцевых головок этих размеров, а также вороток с храповым механизмом и карданчиком;
• силиконовый герметик;
• ёмкость для слива охлаждающей жидкости;
• щётка по металлу;
• универсальная проникающая смазка WD-40 или её аналог;
• смотровая яма, эстакада или подъёмник;
• ветошь для защиты напольного покрытия салона от попадания антифриза.

В продаже имеются керамические, шаровые, а также электрокраны печки ВАЗ-2109. Какие краны отопителя ВАЗ-2109 лучше из перечисленных? При редком использовании закисанию больше подвержены шаровые механизмы, а электронная система автоматического управления отопления «САУО» гораздо сложней при монтаже. Этих недостатков лишены керамические механизмы производства российских или «ЛУЗАР».

Многие опытные водители советуют просто заменить краны печки на водопроводные. Выгода этого решения не только в стоимости, но и в надёжности — охлаждающая жидкость либо постоянно циркулирует, либо перекрывается легко вручную на патрубке. Другой способ, как проще поменять краник отопителя ВАЗ-2109 — вообще отказаться от него, салонная температура в этом случае регулируется воздушными заслонками.

Инструкция, как поменять краник отопителя ВАЗ-2109:

1. Перед тем как заменить кран печки ВАЗ-2109, устанавливаете автомобиль на эстакаде и, открутив пробку на радиаторе, сливаете охлаждающую жидкость в подготовленную заранее ёмкость.
2. Когда радиатор опустеет, отвёрткой ослабляете хомуты на патрубках, идущих от двигателя к печке, затем с помощью WD-40 и щётки по металлу очищаете резьбу на шпильках крепления заменяемой детали. По окончании полностью откручиваете хомуты.
3. Аккуратно поочерёдно снимаете шланги, в них могут находиться остатки антифриза, который надо слить.

Важно! Не пропускайте этот шаг, потому что снять кран печки ВАЗ-2109 с подсоединёнными шлангами не получится

1. Сняв внутри салона боковую накладку торпеды, проверяете состояние патрубков, если необходимо меняете их.
2. Потом под машиной торцевым ключом №10 откручиваете гайки крепления меняемой детали на печке ВАЗ-
3. Вернувшись в салон машины, вытянув краник на себя (там, где место правого пассажира), снимаете пружинный фиксатор и отсоединяете от заменяемой детали трос управления.
4. Берём новую запчасть и производим сборку в обратном порядке.

Важно! Чтобы предотвратить в будущем утечку охлаждающей жидкости в местах стыков патрубков, необходимо обрабатывать силиконовым герметиком, а также для увеличения срока эксплуатации установить там, где стоит краник печки на ВАЗ-2109, резиновые уплотнители. Убеждаемся, что пробка радиатора на месте и заливаем охлаждающую жидкость в него до необходимого уровня

После чего запускаем двигатель и, избавившись от воздушных пробок, проверяем исправность работы режимов обогревателя. На этом замена крана отопителя печки ВАЗ-2109 закончена

Убеждаемся, что пробка радиатора на месте и заливаем охлаждающую жидкость в него до необходимого уровня. После чего запускаем двигатель и, избавившись от воздушных пробок, проверяем исправность работы режимов обогревателя. На этом замена крана отопителя печки ВАЗ-2109 закончена.

Узнав, как заменить кран печки, вы сможете самостоятельно отремонтировать ваше авто, без визита в СТО и избежав лишних расходов на ремонт.

Замена радиатора на низкой панели

Особенно быстро это происходит, если в течение долгого времени не менять охлаждайку. Также важным фактором, влияющим на резерв детали, является качество материала, из которого изготовлена деталь.

Замена радиатора печки ВАЗ-2109 дело не простое, но вполне выполнимое самостоятельно.

Этот метод не потребует откручивания приборной панели и сливания охлаждайки. Сама работа по замене не займёт больше часа по времени. Но единственным минусом способа является необходимость спиливания журнальной полки под бардачком.Что нужно:

1. Ножовка по металлу.
2. Отвёртка крестовая.
3. Гаечный ключ на 7 или 8, в зависимости от хомутов.
4. Радиатор для замены.
5. 3 пробки от бутылки шампанского.
6. Ёмкость под остатки охлаждайки.

Ход работы

Отодвиньте по максимуму назад переднее пассажирское сиденье. Найдите справа крепления приборной панели и открутите их. Потяните на себя приборную консоль и в получившуюся щель вставьте распор, можно для этих целей использовать брусок из дерева. Закройте кран отопителя, подложите резиновые коврики или старые тряпки там, где может потечь охлаждающая жидкость. Откройте капот и свинтите крышку расширительного бачка. Для снижения давления закройте крышку. Радиатор располагается между бардачком и нижней полкой. Чтобы не разлить охлаждайку, выполняйте все действия очень быстро. Кроме этого, вам понадобятся 2 резиновые заглушки или пробки от шампанского, чтобы заткнуть отверстия в шлангах. Просуньте руки через щель отодвинутой приборной панели к детали, требующей замены. Снимите нижний патрубок и сразу же заткните его отверстие большим пальцем левой руки, потом правой вставьте затычку в шланг. Слейте охлаждайку из патрубка в заранее подготовленную ёмкость. Отсоедините элемент отопителя и замените его новым

Снятие детали производите осторожно: сначала приподнимите его вверх, затем немного сдвиньте и потяните вниз. Таким образом, вам будет его легче извлечь

Ход работы по замене в системе отопления автомобилей с низкой приборной панелью аналогичен моделям с высокой

Но при этом для замены радиатора не требуется отодвигать или снимать передние сиденья

Ход работы по замене в системе отопления автомобилей с низкой приборной панелью аналогичен моделям с высокой. Но при этом для замены радиатора не требуется отодвигать или снимать передние сиденья.

Также перед началом работы обязательно снимите кожух с руля, чтобы не повредить его при отгибании приборной консоли. Самый надёжный вариант для замены — это медный радиатор печки, он самый дорогой из всех существующих, но он самый надёжный и в случае повреждения или протечки можно произвести его ремонт, запаяв образовавшееся отверстие.

Снимая радиатор печки на ВАЗ-2109, не забывайте о безопасности, охлаждающая жидкость опасна для здоровья, постарайтесь защитить руки хотя бы перчатками, а после работы тщательно их вымойте.Если у вас появились сомнения, что вы не справитесь, то лучше обратиться за помощью в автосервис. Но ведь на много приятнее разобраться самостоятельно и сэкономить пару тысяч рублей.

ваз 2109(низкая панель) . где находится кран отопителя…

Краник чуть выше места пассажирских ног, и ближе к центральному тоннелю, расположен на щите разделяющем салон и моторный отсек.

Обычно кран отопителя на автомобиле ваз 2109 меняю в двух случаях, если он стал неисправен, и не переключается с холодного воздуха на горячий. В этом случае ремонт обычно не требует какой либо срочности, и делается по потребности. А вот во втором случае когда кран отопителя на автомобиле ваз 2109 потек ремонт откладывать не куда, так как в салон попадает охлаждающая жидкость, которая уходит из системы охлаждение, что само по себе не хорошо и может привести к плохим последствиям., но по мимо этого в салоне становится сразу не приятный запах, ковролин становится мокрым, да и вообще куча неудобств.

По этому в этой статье мы поговорим именно о замене крана печки на автомобиле ваз 2109.

При выборе для замены самого крана отопителя на автомобиле ваз 2109, мы бы настоятельно вам рекомендовали приобретать керамический кран отопителя фирмы «Явва», отечественного производства. Эти краники печки более надежные и заслужили свое уважение среди владельцев девяток.

Необходимый инструмент для работы:

— ёмкость для слива охлождающей жидкости

Отвертки

Ключ на «10»

Накидной ключ на «13»

Ну и само собой работы будут проводится либо в смотровой яме либо на подъемники, так как вы в дальнейшем и сами убедитесь что открутить некоторые патрубки с земли будет очень затруднительно.

Теперь перейдем к самой замене крана отопителя на ваз 2109:

Для начала следует слить охлаждающую жидкость, для этого подставляем приготовленную емкость под двигатель автомобиля который уже находится на яме или подъемнике, и откручиваем сливную пробку, выливая тем самым содержимое системы охлаждения в это емкость.

Теперь когда вы слили жидкость, уберать далеко емкость все равно не следует, так как теперь мы будет откручивать патрубки в которых вероятно то же осталась жидкость. Добравшись до патрубка идущего от двигателя к крану печки, следует отпустить хомуты и зачищаем при помощи металлической щетки резьбы двух шпилек крана отопителя, предварительно побрызгав их WD-40 (изображение3)

Это очень важно, так как если не подготовливать резьбу, то в процессе откручивания можно столкнуться с проблемой. Ведь шпильки, это обычные болты, шляпки которых утопают в пластмассовом корпусе крана (как показано на изображение 2)

А крепежные гайки, самостопорящиеся, с пластиковым кольцом, а ведь он не будет легко откручиваться

Да еще если будет забитая и ржавая резьба то прокручивание в корпусе практически обеспечено. При таком раскладе разобрать краник печки будет практически не возможно, ну или это будет не так просто, не стоит лениться и потратить допулнительно пару минут и сэкономить на этом минимум час

А крепежные гайки, самостопорящиеся, с пластиковым кольцом, а ведь он не будет легко откручиваться. Да еще если будет забитая и ржавая резьба то прокручивание в корпусе практически обеспечено. При таком раскладе разобрать краник печки будет практически не возможно, ну или это будет не так просто, не стоит лениться и потратить допулнительно пару минут и сэкономить на этом минимум час.

Теперь снимим патрубки, сливая их содержимое в емкость с охлаждающей жидкостью

Теперь перейдем в салон автомобиля ваз 2109, следует снять боковую накладку торпеды (представленной на изображение 4), после снятия следует добраться к хомутам патрубков (смотри изображение 5). Если хомуты выглядят не очень и вы решили и их то же заменить, то следует открутить их с другой стороны возле радиатора. Вероятнее всего с радиатора еще вытечет охлаждающая жидкость, по этому тряпка нам не помешает.

Теперь когда патрубки сняты, следует залезть под машину и колючем на «10» открутить крепежные гайки крана печки. Так как гайки мы подготовили и они за это время уже откисли я думаю с этим не должно быть проблем.

Когда они будут откручены вернемся в салон автомобиля ваз 2109. Мы должны вытянуть кран отопителя на себя (со стороны пассажира) и уже в этом положение снять пружинный фиксатор, и отключить трос управления от крана (показан на изображении 6). Теперь мы можем приступить к установки нового крана отопителя, сначала требуется подсоединить его к тросу, а уже после этого прикручивать его к кузову. Если сделать на оборот, то будет очень проблематично установить пружинный трос фиксатором.

Далее все следует делать в обратной последовательности. Следует еще дать несколько полезных советов, при установки патрубков на место пользуйтесь герметиком, это убережет вас от течей в местах стыков патрубков, а между краном и кузовом следует поставить резиновые уплотнители как показано на изображение 7

Ну вот и все, теперь вы самостоятельно с легкостью сможете произвести замену отопителя на автомобиле ваз 2109

Замена

Обнаружив, что проблема заключается именно в неисправном, вышедшем из строя кранике, его придется заменить.

Кран печки располагается со стороны переднего пассажира под консолью.

Для замены вам потребуется следующий набор инструментов и материалов:

• Новый краник. Подойдет шаровой или керамический, но на худой конец можно поставить заводской;
• Комплект прокладок и уплотнителей. Он должен идти вместе с новым краном;
• Всемогущее средство WD40;
• Щетка по металлу;
• Накидные и торцевые ключи на 10 и 13;
• Набор отверток (крестовых и плоских);
• Герметик на основе силикона;
• Тара для слива охлаждающей жидкости;
• Свежий тосол или антифриз;
• Подъемник, яма или эстакада.

Когда все готово, можно начинать работу.

1. Загоните автомобиль на яму, поставьте опоры под колеса, дождитесь остывания двигателя, включите ручной тормоз и скиньте минусовую клемму с аккумуляторной батареи.
2. Возьмите емкость для слива ОЖ, открутите сливную пробку с радиатора и слейте тосол или антифриз из системы.
3. Слив всю охлаждающую жидкость, переходите к патрубкам, которые идут от двигателя на кран печки. Ослабьте натяжение хомутов на патрубках, зачистите резьбовое соединение пары шпилек. На них удерживается краник отопителя.
4. С помощью проникающего средства WD40 и щетки по металлу эффективно можно зачистить соединения. Практика показывает, что без этой процедуры могут возникнуть проблемы при демонтаже краника печки.
5. Открутите хомуты отверткой.
6. Поочередно снимите патрубки. Здесь будьте аккуратными, поскольку их них может продолжать вытекать охлаждающая жидкость. Это связано с несовершенством системы слива ОЖ. Лучше работать в перчатках и держать наготове емкость.
7. Переходим в салон автомобиля. Здесь снимите боковую накладку торпедо, демонтируйте патрубки, если требуется.
8. Если патрубки целы и замена не нужна, вовсе не обязательно полностью их демонтировать. Опять же, в патрубках есть остатки тосола, потому держите под рукой сухие тряпки.
9. Возвращаемся в яму под автомобилем, торцевым ключом на 10 снимает крепежные гайки краника.
10. Вновь идем в салон, где тянем на себя кран и снимаем пружинный фиксатор. Теперь от краника можно отсоединить тросик управления.
11. Таким образом вы легко можете снять старый кран, заменив изношенный, поврежденный элемент на новый краник.
12. Прежде чем поставить его на свое место, подключите трос. Только теперь разрешается закрутить кран на кузове.
13. Сборка выполняется в обратной последовательности.
14. Но тут многие допускают ошибку, оставляя вместе с новым краником старые прокладки и уплотнители между кузовом и краном. Не делайте этого. Тем более, прокладки и уплотнители всегда идут в комплекте с новой деталью.
15. При присоединении патрубков желательно использовать герметик на силиконовой основе. Так вы сможете минимизировать вероятность появления утечек через места соединения в будущем.
16. Обязательно закрутите сливную пробку, после чего смело заполняйте систему новой охлаждающей жидкостью.

Процесс установки

Как видите, ничего сложного в замене крана печки на автомобилях ВАЗ 2109 нет. Процедура легко выполняется своими руками, не требует вмешательства специалистов и затрат денег на их услуги.

Но если вы не уверены в своих силах или у вас нет времени на самостоятельный ремонт, найдите проверенный автосервис.

Многие владельцы ВАЗ-21099 сталкиваются с серьёзными нарушениями отопления автомобильного салона. Система предполагает обязательное исправное состояние краника, с помощью которого можно успешно управлять температурным режимом.

Выбор крана

Перед тем, как производить замену, нужно сперва подобрать новый качественный кран, который будет вам надежно служить.

Для моделей ВАЗ 2108-09 подходит такой же кран, как и для ВАЗ-2113, ВАЗ-2114 и ВАЗ-2115. Что касается заводского крана, то он не очень высокого качества, так как мембранный кран полностью весь состоит из пластмассы. Поэтому владельцы ВАЗов начинают спорить между собой, какой же выбрать — одни предполагают, что подойдет пластмассовый, другие говорят, что керамический будет служить гораздо дольше, третьи вообще хотят вывести кран под капот, чтобы проблема с протеканиями их больше не тревожила. Далее более подробно ознакомимся с их видами.

Виды кранов и их особенности:

1. Заводской – стандартный тип крана ДААЗ, который оснащает ВАЗ 2108 и 2109 еще с завода мембранный пластиковый (код детали 21080-8101150-00). Самый главный его плюс – это доступная цена. Если рассматривать аспект надежности и частоты заклинивания, то тут можно столкнуться с некоторыми недостатками. Специалисты не советуют покупать такой кран, только если в магазине больше других кранов не будет.
2. Керамический – он достаточно дорогой, если сравнивать с заводским, но у него достаточно высокая прочность, также стоит отметить, что его пропускная способность ниже по сравнению с шаровым типом. Самые известные производители кранов, это такие как: Ульяновский ЯВВА или LUZAR. Номер такого краника будет — 21080-8101150-12.
3. Шаровый – имеет отличную пропускную способность, также обладает высокими показателями надежности и прочности, но они, как правило, самые дорогие. Их изготавливают такие компании: Ульяновский Симбирский Литейный Сплав и Шанс-Авто. Артикул шарового крана — 21080-8101150-14. Недостаток крана от Ульяновского завода заключается в том, что он сложно открывается, а это является негативным фактором для упора в пластиковом механизме привода заслонок и крана в местах крепления тросов.

Если делать выбор между выше представленными вариантами, то самым оптимальным, учитывая все плюсы и минусы, будет шаровый или керамический, но все же с небольшими доработками.
