Регулировка фар лады приора своими руками: видеоинструкция

Фара автомобиля приора: бош и киржач -в чем отличие

Лампа габарита расположена в нижней части колодца отражателя. Две отдельные заглушки задней части оптического прибора. Устройство производителя марки Bocsh (бош) обладает гладкой внутренней поверхностью колодца, отражатель лампы ближнего света с вырезом, использован легкоплавкий герметик для фиксации стекла(пластика).

Лампа габарита посажена в верхнюю часть колодца, использована одна заглушка задней части блока осветительного прибора. Незначительные различия в исполнении, качестве деталей, присутствие хромированного обода увеличителя сигнала поворотного элемента. Количество вариаций дизайна задних фонарей, доступных покупателю — множество.

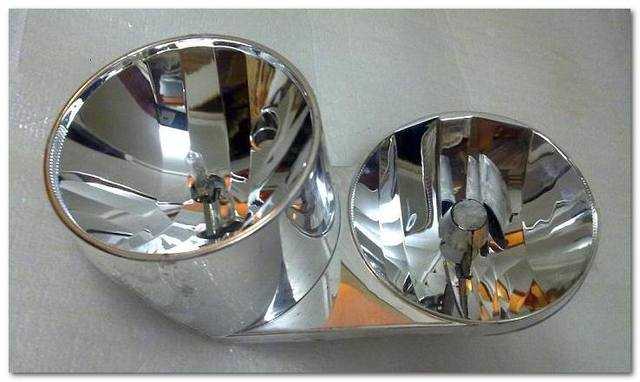

Фары приора 2 от обычной отличаются по большей части формой отражателя и качеством используемой оптики.

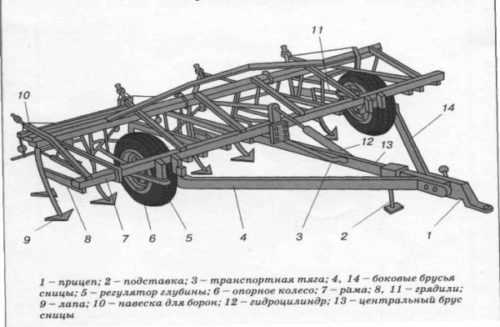

Технические характеристики «КПС-4» в цифрах

Производительность: 3,9 — 4,8 гектар в час;
Ширина захвата: 4 метра;
Рабочая скорость:9– 12 километров в час;
Скорость движения в транспортном положении: 15 км/ч;
Глубина обработки: 5 – 12 сантиметров;
Масса: 690 – 927 килограммов;
Количество рабочих органов (стоек/дисков/корпусов): 16 штук;
Расстояние между стойками/дисками/корпусами: 25 сантиметров;
Расстояние между соседними бороздками: 16,6 сантиметров;
Тяговый класс трактора для агрегатирования: 1,4-2;
Давление воздуха в шипах опорных колёс: передних – 0,17 МПа; задних – 0,1 МПа;
Габаритные размеры (длина х ширина х высота), без зубовых борон: 4,98 х 4,095 х 0,95 метров;
Дорожный просвет: не менее 300 мм.

Проверка и регулировка света фар ВАЗ-2170

Инструмент:

Шестигранный ключ 6 мм

Проверку и регулировку света фар проводите на снаряженном автомобиле: с полностью заправленным топливным баком, комплектом инструментов и запасным колесом.

1. Предварительно проверьте и при необходимости доведите до нормы давление воздуха в шинах.

2. Схема регулировки света фар:

1 — 1 – горизонтальная линия, соответствующая центрам фар;

2 — 2 – линия, проходящая через центры световых пятен;

3 — А, В – вертикальные линии, соответствующие центрам фар;

4 — О – осевая линия; h – расстояние от центров фар до пола;

5 — d – расстояние между центрами ламп фар.

2. Установите автомобиль перпендикулярно гладкой стене (например, гаража) на расстоянии 5 м. Положите на сиденье водителя дополнительный груз массой 75 кг. Разметьте на стене экран и начертите на нем вертикальные линии: осевую О и линии А, В, проходящие через точки, соответствующие центрам ламп ближнего света фар. Эти линии должны быть симметричны относительно осевой линии автомобиля. На высоте h, соответствующей расстоянию центров фар от пола, проведите линию 1 и ниже ее на 75 мм линию 2 центров световых пятен.

3. Включите зажигание и ближний свет фар, поверните ручку электрокорректора фар в положение «0» (это положение соответствует нагрузке автомобиля с одним водителем).

4. Откройте капот и отрегулируйте винтами 1 (в вертикальной плоскости) и 2 (в горизонтальной плоскости) ручной регулировки пучка света положение светового пятна для каждой фары на экране, если расположение световых пятен на экране не соответствует рисунку.

5. Направление светового пятна регулируйте для каждой фары в отдельности. Вторую фару во время регулировки закройте непрозрачным материалом или отсоедините от нее жгут проводов.

6. Свет фар считается отрегулированным, если верхняя граница левых частей световых пятен совпадает с линией 2, а вертикальные линии А и В проходят через точки пересечения горизонтальных и наклонных участков световых пятен.

В статье не хватает:

Фото инструмента
Качественных фото ремонта

Комплексная модернизация фар ВАЗ 2110 (Киржач)

Многие замечают, что свет фар десятки оставляет желать лучшего. Фары плохо освещают, а так хочется расширить область освещения и сделать ее ярче. В этой статье соберем все возможные доработки и улучшения фар ВАЗ 2110 (Киржач). Почему именно фары Киржач, а не Bosch ? У фары Киржач в отличии от фары Bosch такая удобная конструкция, которая позволяет сделать различные доработки и модернизации, которые сделают свечение фары лучше. Можно изменяя отдельные элементы фары сделать свет более ярким или более широким.Другими словами Киржач более гибкий инструмент для доработок в руках автолюбителя :)Кроме того в фары Киржач можно вставить линзы от иномарки, но об этом в другой статье.Для того, чтобы сделать доработку фар ВАЗ 2110 своими руками, то первым делом нужно снять фару.Далее нужно разобрать фару. Снимаем стекло фары с помощью канцелярского ножа. Стекло фары посажено на герметик, поэтому будьте аккуратны, чтобы не сломать стекло. Если стекло все таки сломалось, то его можно купить отдельно.Снимаем отражающую накладку фары для этого откручиваем три болта. Вынимались все внутренности фары в сборе нет необходимости (чтобы лишний раз не рисковать поломкой фиксаторов), ведь нам нужны только модули ближнего, которые откручиваются отверткой. Модули тоже разбираются до тех пор, пока уже нечего будет разбирать.. Теперь, для того, чтобы фары ВАЗ 2110 светили лучше нужно их доработать, причем сделать это можно по разному либо в комплексе.По порядку по каждой доработке фар Киржач:

Переносим линзу ближе к отражателю

Что даст приближении линзы ближе к отражателю ? Получается, что площадь линзы, на которую падают лучи — уменьшается, а следовательно уменьшается рабочая кривизна линзы, т.е. углы падения/отражения изменяются в нужном для нас направлении.Рассмотрим на примере приближения линзы к отражателю на 26мм. Делаем замеры. Затем помечаем линией место среза на модуле. При перемещении линзы, шторка должна оставаться на постоянном расстоянии (из-за фокусного расстояния самой линзы) 50-51 мм.Отпиливаем по намеченному, делаем надрезы и закрепляем линзу на модуле. В результате модуль станет короче штатного. Чем ближе мы будем приближать линзу, тем меньшая площадь линзы будет использоваться для отражения, что приводит к её перегреву.Поэтому самым оптимальным вариантом, при котором ширина пучка будет достаточной — это приближение линзы на 10мм. В результате пучок стал больше, не только в ширину, но и в высоту !Некоторые еще пробуют переворачивать линзу, в результате пучок также становился шире, но нет четкости и равномерного свечения. xn--2111-43da1a8c.xn--p1ai

Поломки фар

Существует несколько различных шаблонных поломок фар Приоры, такие как:

Запотевание;
Трещина защитного стекла;
Поломка или выгорание отражателя;
Поломка крепления фары;
Полировка и т.п.

Рассмотрим каждую из причин.

Запотевание

Со временем практически каждый приоровод сталкивается с проблемой потеющих фар на Приоре. Это обуславливается тем, что герметичность фары нарушается из-за старения герметика или неплотного прижимания защитных резиновых крышек с задней стороны фары.

Данная проблема устраняется демонтажем фары и проклейкой стекла, а так же заменой резиновых крышек.

Трещина защитного стекла

При эксплуатации автомобиля он подвергается различного рода воздействиям как механическим, так и термическим, вследствие чего возможны повреждения и самих фар. Например, при ДТП возможна поломка защитного стекла фары или при неправильно подобранной мощности ламп возможно оплавление стекла.

Данная проблема устраняется демонтажем фары и заменой стекла на новое. Стоимость стекла начинается от 200 рублей за штуку.

Выгорание и поломка отражателя

Со временем при интенсивном использовании отражатель фары способен терять свои отражающие свойства или вовсе выгорать, что ухудшит световой поток излучаемый фарой. Так же в случае ДТП возможна поломка креплений отражателя.

Проблема устраняется заменой фары или же заменой отражателя в зависимости от характера поломки.

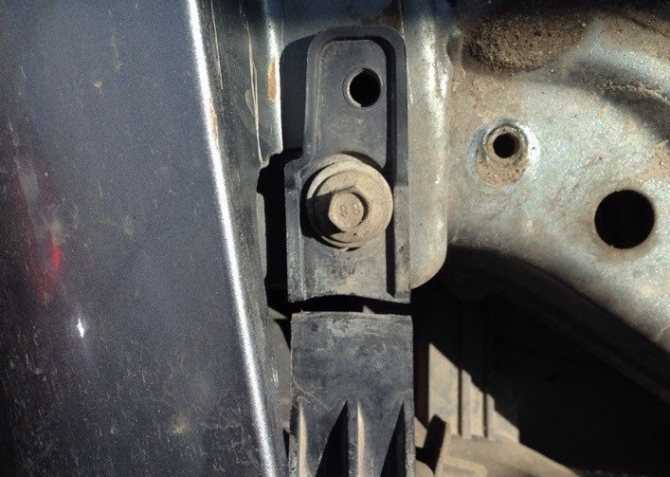

Поломка крепления фары

Данная проблема случается в большинстве случаев из-за дорожно-транспортных пришествий. В таком случае данную проблему можно устранить путем проклейки креплений фары или же замене на новую фару.

Полировка

После пробега в 100 тысяч км. на Приоре довольно часто фары начинают мутнеть и желтеть что приводит к их некрасивому виду и старит автомобиль. В таком случае восстановить фары можно с помощью обычной полировки.

Как можно заметить по всем причинам поломок фары их необходимо демонтировать.

Ниже приведена пошаговая инструкция по снятию фары с автомобиля Лада Приора.

Учимся менять фары и регулировать их свет на Приоре без посторонней помощи

Оптика на автомобиле – одна из составляющих безопасности водителя и пассажиров, от ее качества зависит видимость на дороге. Как и любая деталь машины, оптика на автомобиль Лада Приора иногда требуют замены. В статье описаны причины замены оптики, как правильно заменить и отрегулировать фары на Приору.

Основной причиной, по которой меняют оптику, является выход ее из строя и невозможность выполнения своих функций: качественное освещение дороги. Кроме того, меняют лампы в фонарях. Пользуются спросом лампы фирмы Бош. Ксенон бренда Бош более качественно светит и имеет продолжительный срок службы.

Лампы ксенон фирмы Бош

Менять оптику следует по следующим причинам:

потеет фара, нарушена ее вентиляция;
трещины, сколы на стеклах;
неисправность отражателей;
неисправности в электрических разъемах;
дефекты крепежных элементов;
тюнинг.

В процессе замены можно не только восстановить функциональность потеющего фонаря, но и повысить его эксплуатационные характеристики путем замены галогенок на ксенон. Используя ксенон в лампах, водитель получает более качественное освещение. При этом выполняется также тюнинг фар: устанавливаются линзованные стекла, эффектно смотрятся черные фары. Светодиодные лампы устанавливаются в габаритный фонарь, а также в противотуманки.

Передние фонари с линзами

Чтобы сделать свой автомобиль тюнингованным, нужно знать, как снять переднюю и заднюю оптику.

Замена фар от А до Я

Инструментарий для процедуры замены фонарей на авто состоит из:

торцового ключа на «10»;
крестообразной отвертки;
плоской отвертки.

Замена фары на Приоре начинается с отсоединения минусовой клеммы аккумулятора (автор видео — канал В гараже у Сандро).

Перед тем, как снять фару на Приоре, нужно демонтировать бампер. Затем нужно снять накладки на фары сверху. Далее, отжав фиксатор, отсоединяется колодка с проводами. Когда передние фары сняты, и можно менять лампочки, например на ксенон фирмы Бош. Стеклянный вариант оптики можно заменить линзовым.

Задние фары Приора 2 снимаются аналогично. Демонтируется обивка, отсоединяются провода. Теперь можно снимать задние фонари Приора 2.

Задние фонари на Приору

Для разборки и замены стекла фары потребуются следующие материалы и инструменты:

промышленный фен;
тонкая отвертка;
новое стекло;
новая лампа;
герметик.

Перед тем, как разобрать фары на Приоре, нужно поместить их на чистую, сухую поверхность. Затем прогреть стекло, пока не начнет плавиться герметик. Далее стекло следует поддеть отверткой и отделить от корпуса. На следующем этапе удаляется старый герметик.

Перед тем, как поменять лампочку и выполнить замену стекла фары, посадочное место нужно смазать свежим слоем герметика. Затем аккуратно ставится стекло и сильно прижимается. Спустя 12 часов можно собирать фонарь.

Особенности регулировки света фар

Для регулировки оптики машину нужно установить на ровную горизонтальную поверхность.

На водительское сиденье желательно посадить помощника или положить груз весом около 75 кг. На автомобиле должны быть хорошо накачаны шины и заправлен бак хотя бы наполовину, чтобы приблизить его вес к весу, при котором он ежедневно эксплуатируется.

Регулировка осуществляется на вертикальной стене или стенде, на которые наносится разметка.Чтобы правильно отрегулировать оптику, должна быть возможность отъезжать от стены на расстояние 5-10 метров. Это дает возможность создать имитацию освещения на дороге.

Схема разметки на стену

Для нанесения разметки необходимо машину поставить ближе к стене и включить ближний свет. Затем необходимо поочередно отметить центр следа от каждой фары и центры их симметрии. Соединив эти точки, получаем горизонтальную линию. Затем ниже следует нанести параллельно еще две линии. Вторую на расстоянии 5-12 см, а третью на расстоянии 22 см от первой. Кроме того, нужно провести вертикали через точки центра машины и фонарей.

После включения света необходимо добиться, чтобы на второй линии находилась верхняя точка света. Регулировка производится с помощью электрокорректора фар. Отрегулированный свет будет хорошо освещать дорогу, не будет слепить встречных водителей.

Научившись снимать, разбирать и регулировать оптику, можно сэкономить на обслуживании в автосервисе.

Видео «Универсальная регулировка фар»

В этом видео демонстрируется, как отрегулировать фары на автомобиле своими руками (автор ролика – любознательный).

avtozam.com

Как делается регулировка фар Лады Приора

В любом автомобиле должны быть правильно настроены фары головного света. Если в машине есть проблемы с головным светом, это может привести к ослеплению водителя, управляющего едущим навстречу автомобилем, что приводит к серьезным дорожно-транспортным происшествиям. В лучшем случае такая проблема значительно понизит видимость на дороге.

Это, в особенности, касается автомобилей, у которых установлен ксенон. Чтобы не допустить аварийной ситуации и не мешать остальным участникам дорожного движения, следует своевременно провести правильную регулировку фар. Как это сделать самостоятельно, разберемся на примере автомобиля Лада Приора.

Замена модуля света Приора

Замена МУС производиться довольно просто. Первым делом необходимо снять крышку блока предохранителей повернув три фиксатора на 90 градусов и потянуть крышку на себя.

Затем откручиваем один саморез, который фиксирует блок света, и вынимаем его. Отключаем фишку и устанавливаем новый МУС в обратной последовательности.

Фишка модуля света

Стоимость модуля света может быть разной в зависимости от комплектации автомобиля, начальная цена модуля от 1000 рублей и выше.

Обратите внимание, что покупать МУС лучше всего со своим образцом и именно от комплектации вашего авто. Если установить модуль от авто другой комплектации, то его корректная работа не гарантируется

Чаще всего при установке не родного модуля габаритные огни постоянно остаются включенными.

Регулировка света фар

Чтобы выполнить регулировку света автомобильных фар, необходимо подобрать подходящее место и подготовить следующие инструменты:

крестовидная отвертка;
круглая отвертка;
шуруповерт;
линейка;
карандаш.

Заправленный и с накачанными шинами автомобиль необходимо поставить в гараж или в другое место, где есть вертикальная стена для разметки. Главным условием, чтобы правильно отрегулировать фары, является возможность отъезжать на расстояние, которого требует процесс регулировки, на 5-10 м. Смысл процедуры заключается в том, чтобы создать в статичном режиме имитацию работы линз так, словно Приора движется по дороге.

Меняем лампы в блок-фаре Lada Priora

Заменить любую из ламп в блок-фаре Лады Приора совсем не сложно. Справиться с этой задачей вам поможет наша пошаговая иллюстрированная инструкция. В процедуре замены ламп в фарах автомобилей выпуска до и после 2013 года есть отличия, которые мы покажем.

Внимание! Лампы дальнего и ближнего света — галогенные. Прикасаться к их стеклянным колбам не следует, так как при нагреве колбы следы от пальцев потемнеют

Удалить загрязнения с колбы можно чистой ветошью, смоченной в спирте.

Замена ламп в фаре автомобиля, выпущенного после 2013 года

Блок-фара автомобиля Lada Priora выпуска после 2013 года: 1 — электрический разъем; 2 — регулятор пучка света фары в вертикальной плоскости; 3 — защитная крышка ламп; 4 — патрон лампы указателя поворота; 5 — регулятор пучка света фары в горизонтальной плоскости.

Работу демонстрируем на левой блок-фаре (для наглядности работа показана на снятой блок-фаре), в правой блок-фаре лампы меняем аналогично.

Операции по замене ламп в левой блок-фаре удобнее выполнять при снятой аккумуляторной батарее. Для замены лампы указателя поворота…

…поворачиваем патрон лампы против часовой стрелки.

…и вынимаем патрон с лампой из корпуса блок-фары.

Нажав на лампу, поворачиваем ее до упора против часовой стрелки и вынимаем лампу из патрона.

Плохо светят фары на нексии.Как исправить

Плохо светят фары на нексии

.Как исправить? — Помощь проекту: .

Регулировку фар лучше проводить в темное время суток. Устанавливаем автомобиль на ровной горизонтальной площадке на расстоянии 5 м от экрана — светлой стены здания, гаража и т.п. (можно использовать лист фанеры размером 12м). Как оказалось приходилось вытаскивать фары, регулировать, что на нексии свет сам по. Давление в шинах должно соответствовать рекомендуемому. На передние сиденья усаживаем помощников или размещаем груз по 75 кг. Как снять переднюю фару Дэу и без снятия бампера хотя и на Нексии n150 это сделать. Нажимая по очереди на передние и задние крылья, слегка раскачиваем автомобиль для установки подвесок. Измеряем расстояние от центров фар до пола и проводим на этой высоте горизонтальную линию 1 (см. рисунок) на экране, а на 65 мм ниже ее — горизонтальную линию 2. Как правильно установить противотуманные фары на ВАЗ 2109. Материалы и требования для установки, процесс проведения работ, определитесь с. Проводим вертикальные линии А и В, соответствующие центрам фар, и линию 0 на равном расстоянии от линий А и В. Замена передней фары на Рено Как утеплить двигатель автомобиля Рено Логан. Устанавливаем регулятор направления световых пучков фар в положение «О», соответствующее минимальной загрузке автомобиля. Закрываем одну из фар куском картона и включаем ближний свет. Регулируем направление световых пучков открытой фары, поочередно вращая крестообразной отверткой (длиной не менее 125 мм) зубчатые колеса двух регулировочных винтов через отверстия в верхней поперечине рамки радиатора.

Схема регулировки света фар

потратил примерно 2,5 часа на регулировку, изрисовал мелом забор, но оно того реально стоило!делаем фары по очереди, одну закрываем тряпочкой, ПТФ выключаем.

Как оказалось, я мало того, что ездил как слепой котёнок, дак еще и встречку слепил на протяжении полугода!

было:ближний

— светит рассеянно вперёд на промежуток 50-120 метров (перед машиной 5-10 метров спасали ПТФ)

дальний

— освещает верхушки деревьев в 30-70 метрах над дорогой

теперь:ближний

«освещает» хорошим пучком 10- 50 метров перед машиной(видно всё) ПТФ захватывают обочины дороги и участок непосредственно перед мордой моего корабля =)

дальний

— освещает 40 — 150 метров впереди, опять же, хорошим световым пучком!

еду и улыбаюсь(с)

пользовался этой схемой

с горизонтальной регулировкой проблем не возникло

а вот тут пришлось помучаться!

приходилось вытаскивать фары, регулировать, вставлять, смотреть результат, снова вытаскивать, итд…ЗЫ: фото для наглядности взяты с яндекса =)

Судя по автомобилям VW Group, для владельцев не видно конца

Проблема Kangarooing с ручными 1,5 автомобилями TSI Evo существует в течение семи месяцев; VW признает проблему, но не имеет решения

Обзор Ferrari Портофино 2019

Ferrari Portofino. это супер жеребец, на котором вы будете ездить каждый день Максимумы Эффектная коробка передач с отличной механикой переключения

Как оказалось, я мало того, что ездил как слепой котёнок, дак еще и встречку слепил на протяжении полугода!

было:ближний

— светит рассеянно вперёд на промежуток 50-120 метров (перед машиной 5-10 метров спасали ПТФ)

дальний

— освещает верхушки деревьев в 30-70 метрах над дорогой

теперь:ближний

«освещает» хорошим пучком 10- 50 метров перед машиной(видно всё)+ ПТФ захватывают обочины дороги и участок непосредственно перед мордой моего корабля =)

дальний

— освещает 40 — 150 метров впереди, опять же, хорошим световым пучком!

Регулировка фар на Приоре электрокорректором

Регулировать свет головного и противотуманного типов разрешено по единой схеме. Внимательно изучают последовательность проведения работ, потом делают настройки. Обращаться к мастерам острой необходимости нет, хотя это облегчит решение текущих задач. Пренебрегать необходимостью регулярных обслуживаний не следует.

Важно! Правильная регулировка света – залог комфортного, безопасного вождения. Электромеханический корректор фар относится к высокотехнологичным приборам, сфера применения широкая

В состав конструкции входят мотор-редуктор, проводка, переключатель положений. Его ставят в оптимально удобном месте на панели приборов – обычно немного ниже рулевой колонки. Затем водитель начинает настраивать границы света и теней, поднимая и опуская переключатель в фиксированное положение

Электромеханический корректор фар относится к высокотехнологичным приборам, сфера применения широкая. В состав конструкции входят мотор-редуктор, проводка, переключатель положений. Его ставят в оптимально удобном месте на панели приборов – обычно немного ниже рулевой колонки. Затем водитель начинает настраивать границы света и теней, поднимая и опуская переключатель в фиксированное положение.

Смысл настроек состоит в том, что водитель реагирует на изменения положений кузова под влиянием массы грузов, пассажиров, затем с применением переключателя или вручную регулирует оптимальное положение световых приборов. Также существуют автоматические корректировщики.

Почему потеют фары Приоры

Самой частой проблемой оптики отечественных машин — является попадание влаги внутрь. Потеет фара по причине потери герметичности блока. Задняя крышка потеряла плотность прилегания относительно поверхности корпуса. Для устранения проблемы, лучше ее снять целиком. Открыть все имеющиеся заглушки, как следует просушить в тёплом, сухом помещении. Уплотнить зазоры между крышками и корпусом (использовать разного вида уплотнители, силиконы, герметики). Некоторые автолюбители советуют распылить внутри небольшое количество спирта. После просушки собрать обратно, установить на борт вашего автомобиля.

Что потребуется для выполнения работ?

Существует также возможность и самостоятельной регулировки положения света, причем особого оснащения не требуется. Достаточно поставить авто на ровную площадку перед стеной — так называемая регулировка по экрану.

Особенность данной регулировки сводиться к правильной подготовке машины и соблюдения определенной технологии.

Автомобиль подготовить к данной операции не так уж и сложно – нужно всего лишь обеспечить рабочую нагрузку на оси последнего.

Его нужно заправить, при этом заполнение бака должно быть больше половины.

Следует проверить и давление шин – оно должно быть одинаковым во всех колесах и соответствовать норме.

Если авто большую часть эксплуатации является загруженным, то нужно обеспечить дополнительный вес в багажнике.

Также необходимо кого-то посадить за руль, или обеспечить вес на водительском сиденьи, примерно равный весу самого водителя.

Что касается площадки, на которой будет производиться регулировка, то она должна быть ровной.

Проверить это можно простейшим путем – поставить машину на площадку, а затем замерить высоту от пола до нижней кромки фар – если значительного перепада нет, площадка подойдет.

Стена впереди авто должна быть строго вертикальной. Если неровности стены очень явны, то к ней можно поставить лист фанеры.

Специального инструмента в нашем случае не потребуется.

Но встречаются и исключения, к примеру, на ладе Гранта для регулировки фар применяется шестигранный ключ на 6.

На других моделях может понадобиться не большая отвертка.

Такие неприятности могут встречаться часто поэтому предварительно изучите руководство по эксплуатации.

Почему часто перегорает лампа ближнего света, вникаем в суть проблемы

Самостоятельная установка противотуманных фар на автомобиль Лада Калина

Регулировка клапанов на ВАЗ 2107 своими руками

На Ладе Калина в местах установки противотуманок стоят защитные заглушки, поэтому делать отверстия в бампере не придется достаточно просто снять их.

Сначала необходимо снять бампер, для чего следует открутить болты и саморезы снизу бампера и под решетками, также следует открутить винты в колесных арках, при помощи которых закрепляются края бампера. Затем следует вывести боковины бампера из-под арок колес и полностью снять его.
После следует снять заглушки (для отгибания защелок можно использовать плоскую отвертку) и прикрутить ПТФ на саморезы (три на каждую фару).
В салоне авто, над педалью сцепления, необходимо найти место, в которое идет пучок проводов, и вытолкнуть уплотнитель, а затем, при помощи стальной проволоки, протянуть провода от противотуманок рядом с основными проводами.
После необходимо соединить провода противотуманок с основными проводами и стянуть весь пучок стяжками (пластиковыми хомутами).
Напротив противотуманок следует оставить провода достаточной длины с разъемами, прикрутить минусовые клеммы к винтам на кузове автомобиля, и зафиксировать провода посредством стяжек.
Так как суммарная мощность, потребляемая ПТФ, составляет 110 Вт, они должны подключаться через реле, которое управляется кнопкой. Кнопка устанавливается в салоне авто, на приборной панели. Питание для фар можно получить, подключившись к проводу розового цвета в блоке предохранителей (он идет к реле К7, которое включает дальний свет). Также запитать ПТФ можно от сине-черного провода, который идет от замка зажигания.
Подключать ПТФ необходимо через предохранитель на 15 А. Для этого необходимо подключить силовые контакты реле 87 и 30 к проводам на противотуманки и предохранитель соответственно.
После того, как все соединение были произведены, нужно еще раз проверить правильность подключения и после этого подключить клемму аккумулятора, а затем удостовериться, что противотуманки включаются от нажатия кнопки.
Затем в обратной последовательности следует собрать бампер. Разумеется, после сборки не должно остаться лишних винтов.

Регулировка ПТФ

После установкипротивотуманных фар на машину Ладу Калинанеобходимо откорректировать направление их светового потока, для чего следует поставить автомобиль на ровную поверхность на расстоянии пяти метров от стены. Затем следует закрыть одну фару (например, картонкой), а после, вращая регулировочный винт, установить границу потока света на 0,5 м ниже уровня фар.

Точнее отрегулировать противотуманки можно на СТО, используя для этого реглоскоп. После проведения всех вышеперечисленных процедур ПТФ полностью готовы к применению в пути.

Фара автомобиля приора: бош и киржач -в чем отличие

Выделим двух производителей (не беря в расчёт снятые копии китайского происхождения) которые имеют ряд отличий. Народу известных как киржач, бош. Между ними присутствует существенное отличие: Киржач — рифлёная внутренняя поверхность колодца, литой отражатель лампы ближнего света без выреза, стекло(пластик) прикреплено тугоплавким герметиком. Лампа габарита расположена в нижней части колодца отражателя. Две отдельные заглушки задней части оптического прибора. Устройство производителя марки Bocsh (бош) обладает гладкой внутренней поверхностью колодца, отражатель лампы ближнего света с вырезом, использован легкоплавкий герметик для фиксации стекла(пластика). Лампа габарита посажена в верхнюю часть колодца, использована одна заглушка задней части блока осветительного прибора. Незначительные различия в исполнении, качестве деталей, присутствие хромированного обода увеличителя сигнала поворотного элемента. Количество вариаций дизайна задних фонарей, доступных покупателю — множество.

Модели противотуманных фар

Киржач и Бош – это не приговор, и если свет этих моделей не устраивает, есть неплохой выбор от других производителей:

Аутомотив лайтинг (г. Рязань);
Луч (г. Рязань);
ДААЗ;
Орион-7 (диодные);

Производство – Китай (линзованные или диодные). Также китайцы торгуют рамками для рейстайлинговой версии, которые ставятся вместо заглушки и оставляют отверстие ровно для противотуманок старого образца – на дорестайлинговую Приору. Не диодный и не линзованный аналог противотуманок стоит значительно дешевле, но не стоит торопиться с покупкой – не всегда яркий белый свет идет вместе с долгим сроком службы.

Настройка осветительных элементов

Как отрегулировать фары на Приоре, знают автомеханики. Необходимо учесть, что неправильная их регулировка может привести к реальной угрозе безопасности движения в темное время суток. В этом случае:

плохо освещается проезжая часть,
ослепляются водители автомобилей, едущих навстречу.

Схема регулировки света фар на автомобиле Лада Приора

Для предотвращения вышеописанных ситуаций рекомендуется своевременно и правильно отрегулировать осветительные элементы. Для этого потребуются следующие инструменты.

Регулировка фар начинается с выбора места. Лада Приора устанавливается на ровной площадке на расстоянии 5 м от гладкой стены. Залив полный бак бензина, проверяют при помощи манометра давление в шинах. При отклонении от нормы осуществляется его настройка до минимального показателя. Если фара потеет либо грязная, тогда она вытирается и моется соответственно.

Далее проверяется работоспособность лампочек. Для этого включается свет. При выявлении неисправных осветительных элементов они заменяются новыми. Следующий шаг заключается в переводе рычага регулятора ширины освещения фар в нулевое положение. Фары включаются, и качается машина из стороны в сторону. Это действие позволит деталям подвески принять соответствующее положение.

На стене рисуется специальная разметка. Осевая линия чертится таким образом, чтобы расстояние от центров осветительных агрегатов до нее было одинаковым. Затем находятся центры каждой фары. Они отмечаются на стене точками. Через них проводятся 2 вертикальные линии. Между ними рисуется прямая линия и о. Параллельно ей внизу на расстояниях 12 и 22 см чертятся еще 2 линии.

Далее выключается ближний свет, и закрывается один фонарь. Верхняя часть светового пятна должна совпадать со средней горизонтальной линией «Б» (cм. Схема регулировки света фар на автомобиле Лада Приора). При этом нужно учесть, что точки пересечения наклонного и горизонтального участков границы этих пятен совпадали с вертикальной линией, которая проведена через точку, соответствующую центру осветительного прибора.

Почему не загорается ближний свет

В Приоре ближний свет может не загораться по нескольким причинам: сгорел предохранителей, сгорели лампочки, неисправен переключатель света (МУС). Разберем подробнее каждую из причин.

Предохранитель фар

Возможность выхода из строя предохранителя ближнего света фар возможна, так как при частом использовании автомобиля нагрузка, которую берут на себя фары нагревает плавкую вставку предохранителя и тем самым выводит его из работы даже без каких-либо бросков тока в цепи.

Следует отметить, что предохранитель защищает каждую фару по отдельности, то есть выход из строя сразу двух предохранителей маловероятен. Но проверку рекомендуется начать именно с них. Данные предохранителя находятся в монтажном блоке приоры под номером F6 и F7 и имеют ток плавкой вставки 7,5А.

Если они исправны, переходим к следующему пункту.

Сгоревшие лампы ближнего света

Сгорание ламп возможно из-за долгого использования и термических перегрузок. В летнее время при эксплуатации автомобиля в городе со включенными фарами не обеспечивает должного охлаждения лампы что зачастую приводит к перегоранию спирали лампы. Но, как и в случае с предохранителями выход из строя обеих ламп сразу маловероятен.

На все Лада Приора в независимости от года выпуска устанавливаются лампы ближнего света типа H7. А вот лампы дальнего света уже будут отличаться, а именно с ДХО и без. В моделях с ходовыми огнями установлена лампа дальнего света типа H15, а без ходовых огней типа H1.

Модуль управления светом

Довольно часто МУС является основным виновником данной проблемы из-за перегорания дорожек на плате или окисления контактов. Лечится это путем замены модуля на новый либо устранения неисправностей на старом своими руками. Понять что причина именно в модуле можно моргнув дальним светом, если дальний свет моргает, а ближний не горит, то в большинстве случаев неисправен блок управления светом.

Регулировка фар Приоры с помощью корректора

Регулировка луча света крайне важна для безопасного, комфортного вождения при наличии подходящего места и желания, процедуру возможно провести самому дома. Понадобится поставить машину на ровную горизонтальную поверхность на расстоянии пяти метров от стены до машины. Проверить работу ручного корректора находящегося непосредственно на задней части блока (маленькое подвижное колёсико). На уровне середины фар чертим на стене горизонтальную линию (л. 1), примерно 65-75мм. ниже чертим линию (л. 2). Две вертикальные линии по середине каждой фары (л. А)(л. Б), ещё одну вертикальную строго по середине между них. В машине должен быть 1 человек, давление шин находится в пределах нормы и быть везде одинаковым. Включается ближний свет, пробуем отрегулировать свет. Одну фару плотно закрываем. Крутим колесо корректора до тех пор, пока горизонтальные и наклонные пучки света пересекутся в точке пересечения линий А. и Б. с линией л. 2. Электронная регулировка в салоне машины должна быть равна нулю.
