Как производится регулировка газобаллонного оборудования

Как производится регулировка редуктора своими руками?

Вот и все, немного разобрались с тем, как установить на автомобиль с карбюраторной системой впрыска газовое оборудование своими руками. А теперь бы его настроить правильно, чтобы и расход был поменьше, и приемистость осталась такой же, как на бензине. Для этого вам нужно воспользоваться следующим руководством. Первым делом регулируете зажигание, его нужно установить немного раньше – провернуть корпус трамблера на два деления (это соответствует 10 градусам).

Чтобы производить тонкую настройку, лучше всего использовать электронные октан-корректоры. Но для их нормального функционирования потребуется БСЗ. Причина для корректировки зажигания – газовое топливо имеет октановое число свыше 100. И если не произвести настройку, выпускные клапаны прогорят, а цена их ремонта окажется весьма существенной.

Регулируете обогащение топливной смеси, винт находится на редукторе-испарителе. Добиваетесь того, чтобы количество оборотов коленвала было в интервале 800..900. Теперь необходимо произвести регулировку подачи газового топлива. Для этого потребуется вкрутить на клапане болт до упора. Затем на два оборота выкрутите его. Делать это следует на заглушенном моторе, после выкручивания на два оборота клапана можно завести его. Прислушайтесь к тому, как работает двигатель. Если резко и кратковременно выжать педаль акселератора, то обороты мгновенно должны достигнуть значения 3000.

При этом никаких запозданий не должно наблюдаться. В том случае, если мотор начинает «захлебываться», необходимо вращать винт против часовой стрелки до тех пор, покуда не исчезнет этот симптом. Всю настройку своими руками сделать можно буквально за несколько минут, так как регулировка только лишь трех винтов предусмотрена. Второй винт вкручиваете до упора и совершаете им один оборот против часовой стрелки. Заведите мотор и резко выжмите педаль акселератора.

До 6500 оборотов коленвал должен раскручиваться моментально

Обратите внимание на то, что вторая камера на автомобиле ВАЗ 2106 не должна открываться точно так же, как и первая. Если она будет открываться слишком сильно, то прибавится мощность, но расход увеличится в разы

И никакой экономии вы не почувствуете. В завершении производится установка нормальной частоты вращения путем регулировки винта ХХ.

Для начала небольшое вступление.

Всем известно, что «бадяжат» у нас не только бензин и ДТ. Давным-давно АГЗС научились «надувать» нашего брата, да не газом, а воздухом, подмешивая в газовое топливо различную гадость, которая пагубно влияет на состояние газовой аппаратуры и всего двигателя в целом.

Так однажды было замечено, что мотор работает нестабильно на газе, во время переключения на газ мотор глох, а холостого хода просто не было. Кроме прочего ухудшилась динамика, пропала тяга, увеличился расход газа и появились провалы во время разгона. Причем вышеописанные «глюки» проявлялись, как правило, «на холодную». Спустя какое-то время после прогрева двигателя до оптимальной температуры, все эти «болячки» практически исчезали.

Особенности редукторных систем

Казалось бы, конструкционно редуктор ГБО устроен довольно-таки просто, да и в понятии принципов его работы сложностей не имеется. Так почему же среди автомобилистов этот узел вызывает оживлённый интерес? Пожалуй, основная причина пристального внимания к редукторным системам, ставящимся на газовое оборудование, заключена в имеющихся у них особенностях. Если быть точнее, то их всего две:

«Мёрзлость» редуктора. Наверное, каждый автомобилист хоть раз слышал – редукторная аппаратура ГБО часто замерзает. Правда ли это? Да и связано подобное явление с тем, что сжатый до 16 или, как в случае с метаном, 100-200 атмосфер газ активно испаряется и теряет давление до 1,8-2 атмосфер, что сопровождается забором энергии (тепла) из окружающей среды. Вследствие этого редуктор замерзает, иногда до такой степени, что просто перестаёт качественно исполнять свои основные функции. Для нейтрализации столь щепетильной особенности газовых «карбюраторов» их советуют устанавливать неподалёку от нагревающихся элементов и в зимние времена прогревать машину не на газу, а на бензине;
Виды используемого оборудования. К слову, редукторы ГБО могут быть либо вакуумные, которые используются на карбюраторных моторах, либо электронными, используемыми на инжекторных двигателях. Именно от формации выбранного оборудования зависит то, как его нужно настраивать. Если в случае регулировки редуктора с вакуумным принципом работы придётся использовать все навыки настройки карбюраторов, «шаманя» над регулировочными винтами, то при использовании электронного узла достаточно отрегулировать его работу посредством использования специальной программы на компьютере, соединённого с блоком управления ГБО. Безусловно, оба варианта настройки хорошие, но наилучшим уж точно является способ регулировки электронных редукторов. Так, к примеру, на электронных системах возможна гибкая подгонка давления в камерах, что в случае с «вакуумниками» просто нереально.

Частые поломки, как их устранить

Рассмотрим наиболее распространенные поломки ГБО на автомобиле и их ремонт своими руками.

Самыми частыми причинами поломок газобаллонного оборудования автомобилей являются повреждения соединений в магистралях газопроводов, уплотнений и прокладок в газовых клапанах и распределительных устройствах.

По характеру поведения автомобиля при работе на газу можно судить о месте повреждения оборудования. При засорении фильтра или неисправности редуктора у двигателя будет неустойчивая работа на холостом ходу и провалы при резком ускорении (нажатии на педаль газа).

Определить место утечки газа можно при помощи мыльного раствора, который наносится на проверяемые участки газовой магистрали при помощи кисточки или губки. В месте утечки жидкость будет пузыриться.

При заправке некачественным газом возможно засорение газового фильтра. Менять фильтр на авто необязательно. Достаточно его разобрать и промыть в каком-либо растворителе.

Как выбрать бытовой пропановый редуктор

Выбор устройства для подачи пропан-бутановой смеси к газоиспользующему оборудованию основывается на двух ключевых параметрах:

рабочее давление;
расход газа.

Образец паспорта на газовую плиту

Рабочий режим большинства бытовых пропановых приборов составляет 30 mbar, 37 mbar или 50 mbar. На основе данного показателя подбирают соответствующий редуктор. Если его выходное давление будет отличаться от рабочего параметра газовой плиты, котла или, например, гриля, это может привести к неправильной работе оборудования и даже создать взрывоопасную ситуацию.

Характеристики пропанового редуктора можно посмотреть на нем же — 3 кг/ч и 29mbar

30 mbar, 1.5 кг/ч (kg/h)

Для стабильной и безопасной работы газового потребителя также важно, чтобы его расход не превышал производительность газоредуктора. При этом верхний уровень расхода редуктора не нормируется

То есть для котла мощностью 24 кВт с массовым расходом 2 – 2,5 кг/ч допустима установка редуктора производительностью 3 кг/ч и выше – автоматика котла или плиты все равно не пропустит «лишний» газ.

Для справки:

1 кг ~ 1,9 л ~ 0,45 м3 (для пропан — бутана)

1000 Па — 1 кПа — 10 mbar

30 mbar — 0,03 bar

1 bar-0.99 атм.

Некоторые владельцы систем автономного газоснабжения совершают ошибку, когда приобретают промышленные редукторы вместо бытовых, считая их более надежными. Во-первых, такие устройства стоят на порядок дороже, во-вторых, они рассчитаны на работу с более мощным газовым оборудованием, поэтому далеко не всегда согласуются с бытовыми приборами.

Так же следует обратить внимание на тип резьбы устройства. Редукторы, предназначенные для работы с негорючими газами, оснащаются правой резьбой, а с горючими газами имеют левую резьбу и риску на гайке

Правила установки и эксплуатации газового редуктора

Чтобы подключить пропановый редуктор к газоиспользующему оборудованию, применяют два способа: с помощью штуцера типа «елочка» или посредством резьбового соединения. Первый вариант считается самым простым и зачастую применяется для подключения баллона к газовой плите. Второй способ более надежный и эстетичный, кроме того, он позволяет подключить один пропановый резервуар сразу к нескольким потребителям.

Подключение через штуцер

Какой бы вариант ни был выбран, в процессе подключения газоредуктора и запуска системы необходимо придерживаться следующей инструкции:

Убедиться в отсутствии трещин и впадин на корпусе, проверить целостность манометра (при его наличии).
Подключить устройство к баллону (газгольдеру). Для лучшей герметичности резьбового соединения следует дополнительно применить лен или ФУМ-ленту.
К выходному патрубку редуктора присоединить газовую магистраль. При использовании штуцера «елочки» трубу в месте крепления зафиксировать хомутом.
Медленно открыть баллонный вентиль, после чего повернуть кран на потребителе газа.

Стоит отметить, что устройство предназначено для эксплуатации в умеренном климате, потому его применение допустимо при температуре от -15 до 45 градусов Цельсия.

Пример подключения пропанового редуктора в групповой баллонной установке

Плюсы и минусы ГБО Ловато

Потому как оборудование компании относится к 4 поколению, переход на данную систему имеет ряд преимуществ. Во-первых, снижение мощности двигателя составляет всего 2 %, что весьма незначительно. Также стоимость газа намного ниже топлива, которое производится из нефтепродуктов.

Благодаря своему химическому составу, газ не имеет вредных примесей, что благоприятно влияет на окружающую среду. Также это позволяет защитить детали автомобиля от коррозии металла. Следовательно, владельцу автомобиля придется реже менять запчасти, а это большая экономия денежных средств.

Также неоспоримым преимуществом установки ГБО Ловато является низкая стоимость монтажа. В среднем, владельцу придется заплатить от 19 до 47 тысяч рублей, в зависимости от транспортного средства.

Стоит отметить, что компания Ловато на своем производстве использует систему Леан Продакшен, которая позволяет полностью устранить риски брака. Кроме того, фирма имеет множество сертификатов, которые подтверждают, что вся продукция соответствует стандартам качества.

Иногда владельцам автомобилей с газобалонным оборудованием требуется поменять или самостоятельно подключить кнопку ГБО 2 поколения. Сегодня мы поговорим о том, чем отличается переключатель газ-бензин для инжекторного и карбюраторного двигателей, а также приведем схему подключения кнопки ГБО.

Существует два наиболее распространенных вида переключателей топлива, которые визуально практически ничем, кроме индекса, не отличаются. Одна предназначена для карбюраторного, вторая для инжекторного силового агрегата.

Установка прибора

Внедрение запорного клапана в газовую систему должно осуществляться специалистами, которые имеют специальные допуски, позволяющие выполнять такой вид работ, другую разрешающую документацию.

Место для монтажа выбирается так, чтобы к устройству был свободный доступ для выполнения ручного взвода.

ЭГК рекомендуется устанавливать:

перед газовым счетчиком, если позволяет конструкция;
перед газовым прибором: печкой, котлом, колонкой;
на вводе системы в помещение, где имеется газовый счетчик с отключающим механизмом. Расстояние от точки ввода должно быть более 10 м.

Для монтажа могут потребоваться дополнительные расходники, которые нужно приобрести заранее.

Выполнять подключение электромагнитных клапанов нужно с соблюдением всех рекомендаций производителя, придерживаться требований стандартов и регламентирующих актов.

Конструкция и виды

Пропан (СН3)2СН2 – природный газ, обладающий высокой теплотворной способностью: при 25°С теплота его сгорания превышает 120 ккал/кг

Вместе с тем, применять его следует с особыми предосторожностями, поскольку пропан не имеет запаха, но уже при своей концентрации в воздухе всего 2,1% является взрывоопасным

Особо важно то, что будучи легче воздуха (плотность пропана составляет всего 0,5 г/см3), пропан поднимается вверх, и потому, даже при относительно малых концентрациях, являет собой опасность для самочувствия человека

Пропановый редуктор должен выполнять две функции – обеспечивать строго определённый уровень давления при подключении к нему какого-либо устройства, и гарантировать стабильность значений такого давления при дальнейшей эксплуатации. Чаще всего в качестве таких устройств применяются газосварочные аппараты, газовые обогреватели, тепловые пушки и другие виды обогревательной техники. Применяется этот газ и для пропанового баллона автомобиля, работающего на сжиженном топливе.

Различают две разновидности пропановых редукторов – одно- и двухкамерные. Последние применяются реже, поскольку более сложны по своему устройству, а их отличительная способность — последовательно снижать давление газа в двух камерах — на практике используется лишь при повышенных требованиях к допустимому уровню перепадов давления. Распространёнными моделями редукторов считаются БПО 5-3, БПО5-4, СПО-6 и др. Вторая цифра в условном обозначении указывает на номинальное давление, МПа, при котором срабатывает предохранительное устройство.

Конструктивно однокамерный пропановый редуктор типа БПО-5 (Баллонный Пропановый Однокамерный) состоит из следующих узлов и деталей:

Корпуса.
Толкателя.
Клапанного седла.
Редуцирующей пружины.
Мембраны.
Понижающего клапана.
Присоединительного ниппеля.
Входного штуцера.
Задающей пружины.
Сетчатого фильтра.
Манометра.
Регулирующего винта.

Основными техническими характеристиками пропановых редукторов являются:

Максимальная пропускная способность по объёму газа в единицу времени, кг/ч (маркируется цифрой, располагающейся сразу после буквенной аббревиатуры; например, пропановый редуктор типа БПО-5 рассчитан на пропуск не более 5 кг пропана в час);
Максимальное входное давление газа, МПа. В зависимости от типоразмера устройства оно может быть в пределах от 0,3 до 2,5 МПа;
Максимальное выходное давление; в большинстве конструкций оно составляет 0,3 МПа, и адаптировано под аналогичный показатель для газопотребляющего агрегата.

Все выпускаемые пропановые редукторы должны полностью соответствовать требованиям ГОСТ 13861.

Какое оборудование лучше и что выбрать?

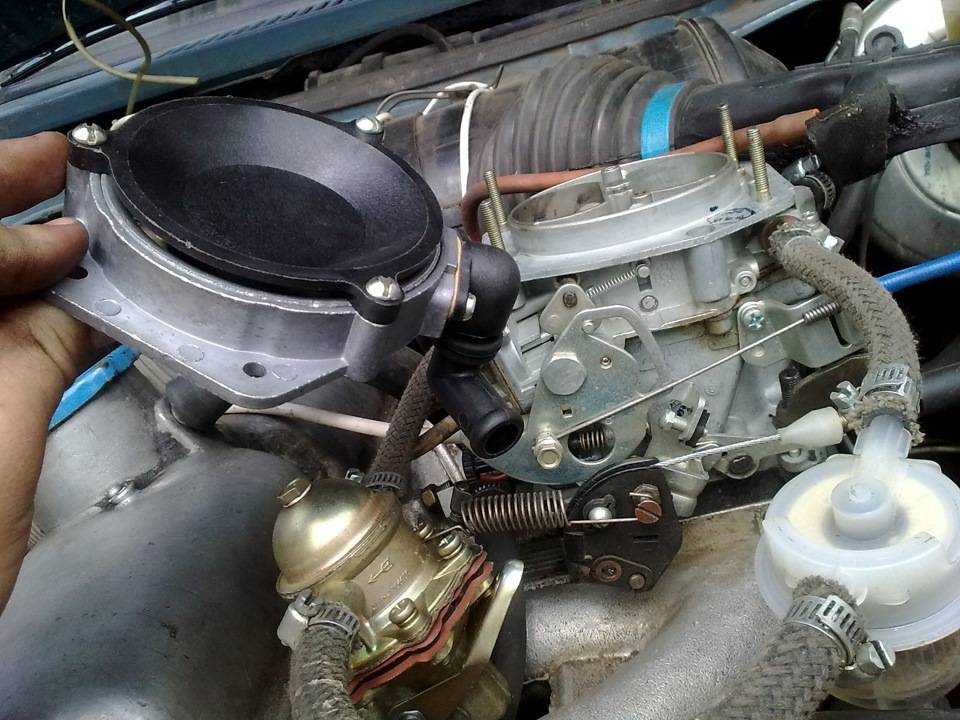

Для карбюраторных автомобилей оборудование разработано ещё в 30–е годы прошлого столетия. Конечно, за это время произведено много доработок и усовершенствований, но принцип работы остался прежний. Эти установки и считаются первым поколением. Все последующие имеют более сложную конструкцию с электронными блоками управления.

ГБО 1 поколения на карбюратор самое оптимальное решение для тех, кто самостоятельно обслуживает и настраивает свою машину (на инжектор ставят поколения начиная со 2-го). Покупая оборудование, следует внимательно отнестись к выбору. Хорошую репутацию у автомобилистов заслужили производители из Италии представленные такими брендами как – Bigas (Бигас), LOVATO (ЛОВАТО) ОМVL (ОМВЛ) и др.

Особо следует обратить внимание на продукцию ЛОВАТО, эта компания более 50 лет занимается разработкой и производством газового оборудования для различного применения. Аттестовано более чем 50 странах мира

Цена на такое оборудование начинается от 8500 рублей. Стоимость зависит от комплектации.

Чем отмыть газовый редуктор на автомобиле

Всем привет, сегодня продолжаю серию статей о том, как разобрать и почистить газовый редуктор на авто с ГБО в домашних условиях. В предыдущих статьях я рассказывал о том как разобрать и почистить редуктор Tomasetto AT-07, а также редуктор Lovato. Сегодня речь пойдет о редукторе Atiker, устройство которого, к слову, очень напоминает устройство редуктора Lovato.

Своевременная замена фильтров, а также чистка редуктора необходимое условие эксплуатации любого авто, оборудованного газовой установкой. Несвоевременная профилактика может обернуться проблемами в виде рывков во время движения, нестабильных холостых оборотов, а также увеличенном расходе топлива.

Для того, чтобы снять и разобрать газовый редуктор Atiker вам потребуются:

Ключи на: «8», «13», «14»;
Отвертка и плоскогубцы для снятия хомутов;
Ключики «TORX» (звездочка) для винтов камеры 2-й ступени;
«Уайт-спирит» или «WD-40», ветошь.

Самонастройка

Перед настройкой рекомендуется немного поездить на бензине, это нужно для того, что бы бензиновые мозги «почувствовали» нормальный режим и выправили корректирующие коэффициенты.

Все что может самонастройка, это точно определить время впрыска газа на холостом ходу. Все остальные режимы двигателя требуют ручной настройки. Очень жаль, чаще всего газовщики ограничиваются только этим режимом.

Подключаем кабель к авто, включаем программу Lovato Easy Fast, происходит инициализация, которая занимает некоторое время. В правом нижнем углу значок с кабелем, отображается с зеленой галкой. С этого момента можно приступать к настройке.

Приступаем к настройке:

Зайдите в меню Самонастройка.
Закройте газовый винт редуктора до конца и откройте на несколько оборотов. Давление газа должно быть в пределах 1.2 —1.4 bar(индикатор в программе сверху).
Нажмите кнопку автонастройки.

Кнопка старта самонастройки

Во время настройки двигатель может троить или вообще заглохнуть, что свидетельствует о неправильном диаметре форсунок.

После удачного завершения автонастройки, нажимаем кнопку «Бензин»(правый верхний угол), авто переключается на газ, сравниваем индикаторы «Время газ» и «Время бензин», эти 2 времени должны быть примерно одинаковыми, как правило бензиновое время меньше газового на 1-2 мс. Чем ближе будет эти показатели, тем лучше будет работать двигатель на высоких нагрузках и на холостом ходу. Если газовое время слишком высоко, необходимо рассверлить жиклеры форсунок либо увеличить давление газа, если слишком низко, то снизить давление газа.

Самонастройка завершена правильно

Переключаясь с бензина на газ и обратно двигатель должен работать ровно, это свидетельствует о правильной самонастройке холостого хода.

Характерные неисправности на машине с ГБО 4-го поколения

Проблемы с газовым оборудованием не являются самой частой причиной ремонта машины, возможно неправильная работа систем автомобиля не связана с видом топлива, которое используется в данный момент. Правильная диагностика транспортного средства — самый важный этап в процессе выявления и избавления от неисправностей.

Неисправности газового оборудования 4-го поколения на автомобилях с инжектором могут проявиться не сразу. Некоторое время машина может иметь вполне достойные характеристики, но в какой-то момент начинаются изменения. Проигнорировав первые тревожные симптомы, можно подвергнуть всю систему риску выхода из строя. Тогда замена важнейших частей ГБО обойдется очень дорого. В большинстве случаев можно предотвратить дорогостоящий ремонт, поскольку признаками неполадок чаще всего становятся следующие факторы:

Чувствительная потеря мощности двигателя.
Мотор неравномерно, скачками набирает обороты.
Проблемы переключения с бензина на газ и обратно.
Большой расход топлива.
Газ не поступает в баллон или к редуктору.
Провалы во время перегазовки.
Утечки топлива.
Троение на газу.

Эти неисправности ГБО 4-го поколения, как правило, возникают вследствие несвоевременного техобслуживания, плохой регулировки механизмов. Своевременное обращение к специалисту, а также собственная внимательность, избавит не только от лишних трат, но и гарантирует безопасность владельцу машины и его пассажирам.

Газовое оборудование состоит из отдельных частей, выход из строя которых характеризует определенные неполадки. Именно по ним можно определить причину поломки, а затем способы их устранения.

Комплектующие ГБО	Рекомендации по диагностике неполадок
Электронная схема	Важнейший элемент коммутации и контроля. По сути, это мини-компьютер с датчиками, реагирующими на любые изменения характеристик проводки. Причины зачастую можно обнаружить только при помощи специального программного обеспечения и кабеля.
Система фильтрации топлива	По регламенту положено менять фильтры каждые 10 000 км, однако при плохом качестве топлива необходимость в проведении этой операции может наступить и раньше.
Редуктор	Необходим для испарения газа, превращения его из жидкого в газообразное состояние. Плохая подача топлива происходит из-за недостаточной температуры прогрева испарителя, излишнего количества жидкой фракции конденсата в газе. Также старение и износ диафрагмы.
Форсунки	Неправильно подобранные по диаметру или забившиеся посторонними веществами, они способны существенно понизить производительность двигателя и пагубно сказаться на его работе. Форсунки чаще всего становятся причиной неисправности газового оборудования автомобиля: скачкообразного изменения оборотов двигателя, повышенного расхода топлива.
Трубопроводная система, клапаны, емкости	Повреждения вызваны, прежде всего, внешним физическим воздействием или старением. Возможно, запорные механизмы забились грязью, и достаточно просто прочистить их для восстановления работоспособности. В случае серьезных повреждений необходима замена деталей.

В отличие от систем 4-го поколения, неисправности ГБО 2 поколения на карбюраторном двигателе, порою выявить и устранить бывает легче. Так как в более ранних газовых системах минимальный набор электронных компонентов. ГБО 2 для инжекторных моторов уже имеет больший набор электроники, ввиду наличия у таких двигателей усовершенствованной топливной системы. Более сложная автоматизация становится причиной выхода из строя деталей, которых вообще не было в старых выпусках оборудования.

Настройка ГБО

Настройка ГБО производится также на прогретом двигателе. Существует несколько способов отрегулировать оборудование, все они похожи и выбирать конкретный способ стоит от типа двигателя, его технического состояния, возраста и подобных показателей. Настройка проводится при помощи всего 3 винтов:

Винт холостого хода;
Винт чувствительности;
Винт жадности.

Первые 2 винта находятся вблизи друг от друга на редукторе.

Рекомендуем: Как определить износ покрышек

Первый способ

Карбюратор должен быть настроен. Подходит этот способ для большинства редукторов разных марок. Для начала, на незаведенном двигателе закручиваем винт холостого хода до конца, при этом откручиваем пластиковый винт где-то на 5-7 оборотов, а также полностью выкручиваем винт жадности. Заводим авто. Можно завестись как на бензине, с последующим переходом на газ, так и сразу на газе. Начинайте закручивать пластмассовый винт до того момента пока двигатель не заглохнет. Не запуская двигателя, отверните его назад на 0.5-0.75об и запустите двигатель. Отверните на несколько оборотов винт холостого хода и попытайтесь поймать самые устойчивые обороты. Во время настройки попробуйте газануть несколько раз. Двигатель должен отзываться сразу и не подавать признаков нестабильной работы. Дальше начинайте регулировку дозатором. Закручивайте его до тех пор, пока это не начнёт сбивать холостые обороты. Ориентируйтесь по звуку двигателя, как только он станет ритмичным и будет сразу же отзываться на нажатие педали газа – прекращайте регулировку. Стоит делать все медленно, никуда не спеша, чтобы двигатель успевал начать работу на новых настройках, то есть после каждого поворота винта, иначе вы попросту ничего не услышите.

Настройка ГБО

Второй способ

Карбюратор не имеет большого значения. Регулировка редуктора Ловато имеет немного другой характер. Перед началом регулировки поднимите обороты примерно до 3000-3100об/мин. Далее, найдите дозатор. Это металлический винт, располагающийся на шланге между редуктором и смесителем газа. Начинайте поворачивать дозатор до тех пор, пока обороты не начнут падать и терять свою стабильность. Как только вы заметили подобное – отверните винт примерно на четверть оборота назад, дабы установить обороты в идеальное положение. Первый этап закончен.

Найдите на редукторе винт холостого хода и начинайте регулировать холостые обороты. Пытайтесь добиться того, чтобы двигатель ровно работал на оборотах около 950-1000 об, при этом старайтесь постоянно поддерживать тягу газа на нормальном уровне. Исходя из показаний тахометра и звука отрегулируйте мембрану, после этого немного ослабьте тягу газа. На некоторых редукторах Ловато существует ещё один винт – винт принудительной подачи газа. Настройка ним обычно не требуется, а сам винт закручивают до упора.

Как правильно выбрать редуктор

Рассмотрим основные моменты, на которые следует обращать внимание при покупке редуктора для газового оборудования. В первую очередь необходимо уточнить, для какого поколения необходимо приобрести редуктор

Потому как устройство отличается в зависимости от поколения ГБО. Иными словами можно сказать, что для четвертого поколения не подходит устройство от второго типа.

Немаловажную роль играет фирма-производитель, стоит выбирать из ведущих компаний. Кроме того, у продавца обязательно должен иметься сертификат о том, что прибор соответствует не только международным, но и российским стандартам качества. Самыми популярными марками являются итальянские фирмы – это:

Ловато;
Ланди Рензо;
Томасетто;
ОМВЛ.

А также лидирующие позиции занимает турецкая фирма – Атикер.

Кроме того, необходимо обращать внимание на мощность, редуктор метановый автомобильный необходимо приобретать с небольшим его запасом. Существуют газовые редукторы на авто, которые не подлежат ремонту

И по этой причине, когда произойдет поломка, нужно будет покупать новый. Поэтому обязательно нужно уточнить у продавца, к какой категории относится устройство.

Как этого добится?

Существуют два варианта:

1. Настраивать имея только кабель для регулировки ГБО по изменению времени впрыска. Если Вам приходится использовать этот вариант, то проще воспользоваться старыми версиями программ, где есть грубая настройка ГБО по нагрузке.

2. Настраивать при помощи диагностического сканера по топливной коррекции. Если у Вас есть диагностический сканер или адаптер, то удобно будет настраивать любой программой.

Нагрузка на двигатель

Уточню, что является нагрузкой на двигатель. Для многих повышение нагрузки это повышение оборотов. Это в корне не верно. Если вы на нейтральной передачи нажмете газ в пол, обороты взлетят до предела, но нагрузка будет самая низкая. Нагрузка пропорциональна времени впрыска, а следовательно разряжению в коллекторе (для сжигания большого количества топлива требуется больше воздуха, поэтому разряжение в коллекторе пропорционально нагрузке).

Автокалибровка

Любимый раздел настроек большинства установщиков. В принципе с этого всегда нужно начинать. Автокалибровка это довольно простое действие, блок управления запоминает время впрыска бензина. Переходит на газ. И подстраивает коэффициенты топливной карты, чтобы на газе повторить время впрыска бензина.

Только вот есть одно большое НО. Меняется вся карта по данным одной ячейки. То есть например OMVL меняет всю карту коэффициентов по клетке минимальной нагрузки при 3000 оборотах. LOVATO меняет всю карту по холостому ходу. Это необходимо, чтобы автомобиль смог поехать для настройки в движении. Ни о какой 100% настройки всех оборотов и всей нагрузке тут речи не идет.

Грубая настройка по нагрузке (по времени впрыска)

Регулировка ГБО по нагрузке подразумевает изменение ячеек не по оборотам, а по времени впрыска. То есть запоминаете время впрыска бензина в определенный момент движения (например 3 мс), переключаетесь на газ. Смотрите как меняется время впрыска бензина (условия движения и усилие на педаль газа не менять). Сравниваете с показаниями на бензине. Например получилось 4 мс, а было 3 мс. Значит произошло увеличение впрыска на 33%. Если время впрыска бензина при работе на газе увеличилось, это значит смесь беднее чем нужно. И беднее она на 33%. Теперь всю строку 3 мс изменяем на +33 единицы и так далее по всей нагрузке.

Компании производители ГБО до, примерно, середины прошлого года, в своих программах закрывали карту коэффициентов и оставляли в свободном доступе лишь грубую настройку по нагрузке. Грубая регулировка по нагрузке выглядела ввиде 8 клеток, куда вводились коэффициенты. Эти коэффициенты накладывались на топливную карту. Первый столбец из 4 клеток отвечал за холостой ход. Первая клетка меняла столбец карты 1000 оборотов от 2 мс до 3 мс; 2 клетка меняла от 3.5 мс до 6 мс и так далее. Клетки второго столбца грубой регулировки меняли карту во всех столбцах кроме 1000 оборотов. То есть все кроме холостого хода.

Для наглядности я сделал скриншоты старой версии программы.

Карта коэффициентов программы OMVL. Я специально изменил все значения на 100.

Клетки настройки по нагрузке, их не стало с 6 версией.

Вводим поправочные коээфициенты в грубую настройку.

Смотрим, что стало с картой коэффициентов.

Это хорошо показывается как работает настройка по нагрузке. При регулировке по времени впрыска проще будет использовать именно старую версию программ (5.0.5 или 5.0.8).

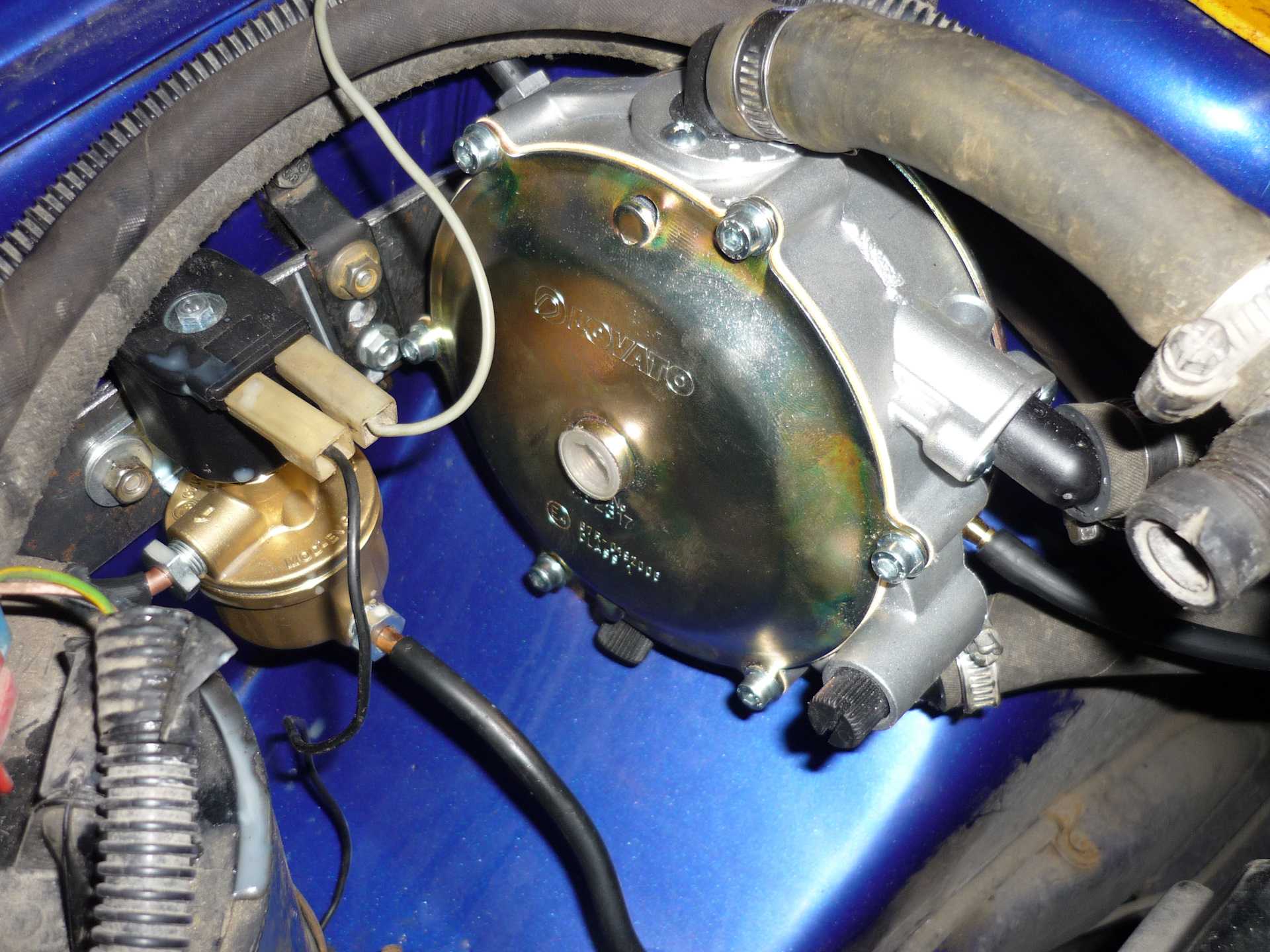

Газовые редукторы Lovato

Данный материал рассказывает об эволюции автомобильных газовых редукторов производства компании Lovato, но большинство из нижесказанного справедливо и для других марок, представленных на рынке России.

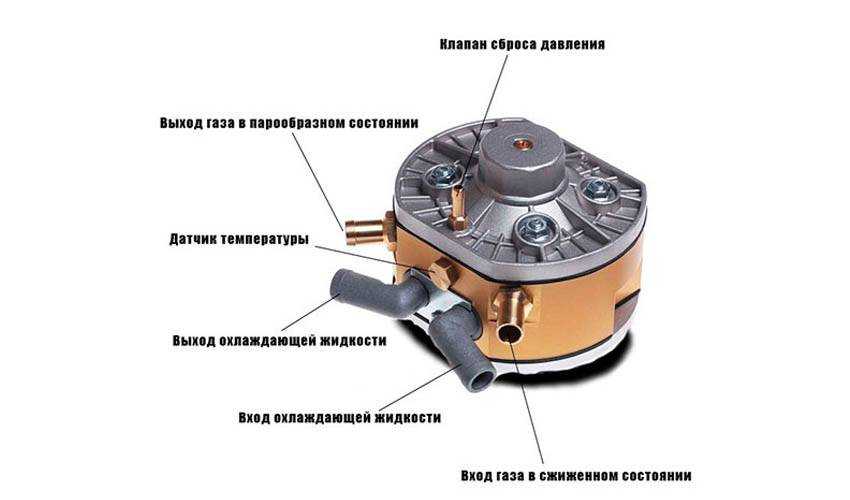

Назначение газового редуктора

Первой задачей любого автомобильного пропанового редуктора, не зависимо от поколений ГБО, является перевод газа из жидкого состояния в газообразное и поддержание в процессе работы двигателя температуры газа в стабильном состоянии.

Второй задачей является обеспечение давления газа на выходе редуктора, в соответствии с текущей потребностью топлива двигателем автомобиля. Задачи, в общем-то, несложные, но очень важные для правильной работы всей газовой системы любого поколения ГБО.

Результат исполнения этой задачи зависит не только от качества редуктора Ловато, но и от грамотного и честного выполнения установщиком ГБО нескольких условий:

Важно подключиться к системе охлаждения двигателя так, чтобы циркуляция охлаждающей жидкости (ОЖ) через редуктор была эффективной на всех режимах работы ДВС, и в то же время, данное подключение не должно влиять на работу печки или других устройств автомобиля. Проще говоря, газовый редуктор не должен остывать в процессе работы, а все устройства, работавшие в автомобиле до установки ГБО и после, должны работать без изменений.
Максимальная мощность редуктора Lovato должна соответствовать или превышать мощность двигателя (в случае с системами 1-го и 2-го поколений установка редуктора большей, чем нужно мощности не рекомендуется)

Это важно не только для эффективного испарения газа, но и для возможности поддержания редуктором стабильного дифференциального давления, что чрезвычайно важно для систем ГБО Ловато 4-го поколения.

Если на автомобиле установлен редуктор меньшей, чем необходимо мощности, это не позволит газовой системе Lovato нормально и безопасно работать в режимах высоких нагрузок на двигатель (могут наблюдаться перебои в работе, выраженные в рывках, или ощутимая, по сравнению с бензином, потеря мощности, а в некоторых случаях, при резком ускорении, может появляться запах газа).

Для долгой и безотказной работы любого газового редуктора Ловато имеет большое значение отсутствие грязи и отложений на рабочих механических частях системы. Для этого большинство редукторов оснащаются на входе фильтрами Lovato для очистки газа

Очень важно своевременно (в соответствии с сервисной книжкой) менять фильтрующие элементы, так как их загрязнение напрямую влияет на производительность (мощность) редуктора

Вакуумный редуктор Lovato (1 поколение ГБО)

Это полностью механическое устройство, созданное и предназначенное только для карбюраторных автомобилей. Вакуумный редуктор Ловато имеет встроенную механическую функцию «Car Safety» – «Безопасный автомобиль» (при заглушенном двигателе перекрывается подача газа независимо от положения ключа зажигания).

Редуктор состоит из 2-х ступеней: первая служит для испарения газа и снижения давления до 0,45 – 0,65 бар, вторая камера соединена со смесителем, в зависимости от давления во впускном коллекторе автомобиля увеличивает или уменьшает количество газа, подаваемое вакуумным редуктором Lovato в двигатель. В линейке продуктов редуктор первого поколения Lovato называется RGV и выпускается в двух вариантах для двигателей до 122 л.с. (RGV90) и до 160 л.с. (RGV140).

Настройка и ремонт редукторов ГБО

Ремонт редуктора ГБО и его настройка напрямую зависят от того, к какому поколению он относится. Различие имеется между вакуумной и электронной системой. Если нужно произвести ремонт или настройку вакуумного прибора, то нужно подключить к системе компьютер с установленным программным обеспечением. А далее – следовать инструкции по ремонту. Прежде чем выполнять работы, нужно отключить устройство ото всех комплектующих, а по завершению выполнить подключение редуктора ГБО к системе охлаждения и остальному оборудованию.

Основной поломкой является нарушение принципа работы редуктора ГБО, это связано с тем, что было установлено не качественное оборудование или водитель заправляясь плохим топливом, которое со временем накопило большое количество осадка в системе. Ремонтные работы можно провести самостоятельно, если водитель полностью уверен, что неисправность связана именно с редуктором. В продаже имеется специальный комплект, который предназначен для ремонта, и он включает в себя все необходимые детали.

Однако большинство специалистов заявляют о том, что производить ремонт самостоятельно категорически не рекомендуется. Это связано с тем, что газ относится к веществам, которые легко воспламеняются. И в целях собственной безопасности следует обратиться к профессиональным мастерам в автосервис, который специализируется на работе с системами газового оборудования.

Источник

Что такое электромагнитный газовый клапан? Неисправности электромагнитного газового клапана

Здравствуйте. Сегодня на ГБОшнике поговорим о том, что такое электромагнитный газовый клапан (ЭГК), газовый клапан или электромагнитный клапан ГБО. Вы узнаете о том, что это за клапан для чего необходим, а также о неисправностях электромагнитного газового клапана.

Электромагнитный газовый клапан (не путать с мультиклапаном) — это клапан предназначенный для того, чтобы перекрывать газовую магистраль во время стоянки автомобиля или во время работы мотора на основном типе топлива (бензин или дизель). ЭГК оснащен фильтром очистки топлива от твердых примесей, а его управление может выполнятся как в ручном, так и автоматическом режиме посредством переключателя «газ-бензин».
