Как вывести линейные выходы на штатной магнитоле

Выведение линейных выходов штатной магнитолы

Я надеюсь, те кто читает эту инструкцию, знают как снять магнитолу и имеют весь необходимый инструмент. А те кто самостоятельно не может ее разобрать и не умеет паять, настоятельно рекомендую не пытаться паять, возможно убить магнитолу, лучше попросить человека с хорошим опытом паяния.

Разобрав магнитолу, потратил пол дня чтобы найти в интернете описания на микросхемы. После того как было найдено описание на последний чип NXP, сразу стало понятно, что ЦАПы и операционные усилители находятся в чипе, а не как обычно распаяны на плате. А как помнится и институтского курса схемотехники, сигнал после операционников надо снимать с конденсатора стоящего на его выходе. Подоткнувшись осциллографом, я увидел бегающие синусоиды, у которых амплитуда изменялась в пределах от 0,1 до 1 В, в зависимости от положения ручки регулятора громкости магнитолы. ТАК ВОТ И ОНИ САМЫЕ — ЛИНЕЙНЫЕ СИГНАЛЬЧИКИ!!! Осталось только припаяться к ним и все…

Для начала, надо приготовить необходимый инструмент и материалы. 1. Паяльник 2. Кусачки (бокорезы) 3. Межблочный кабель + тоненький проводок для подпайки к элементам печатной платы 4. Термоусадочная трубка и зажигалка 5. Хомуты — стяжки 6. Блочные RCA разъемы 7. Пистолет с силиконовым клеем

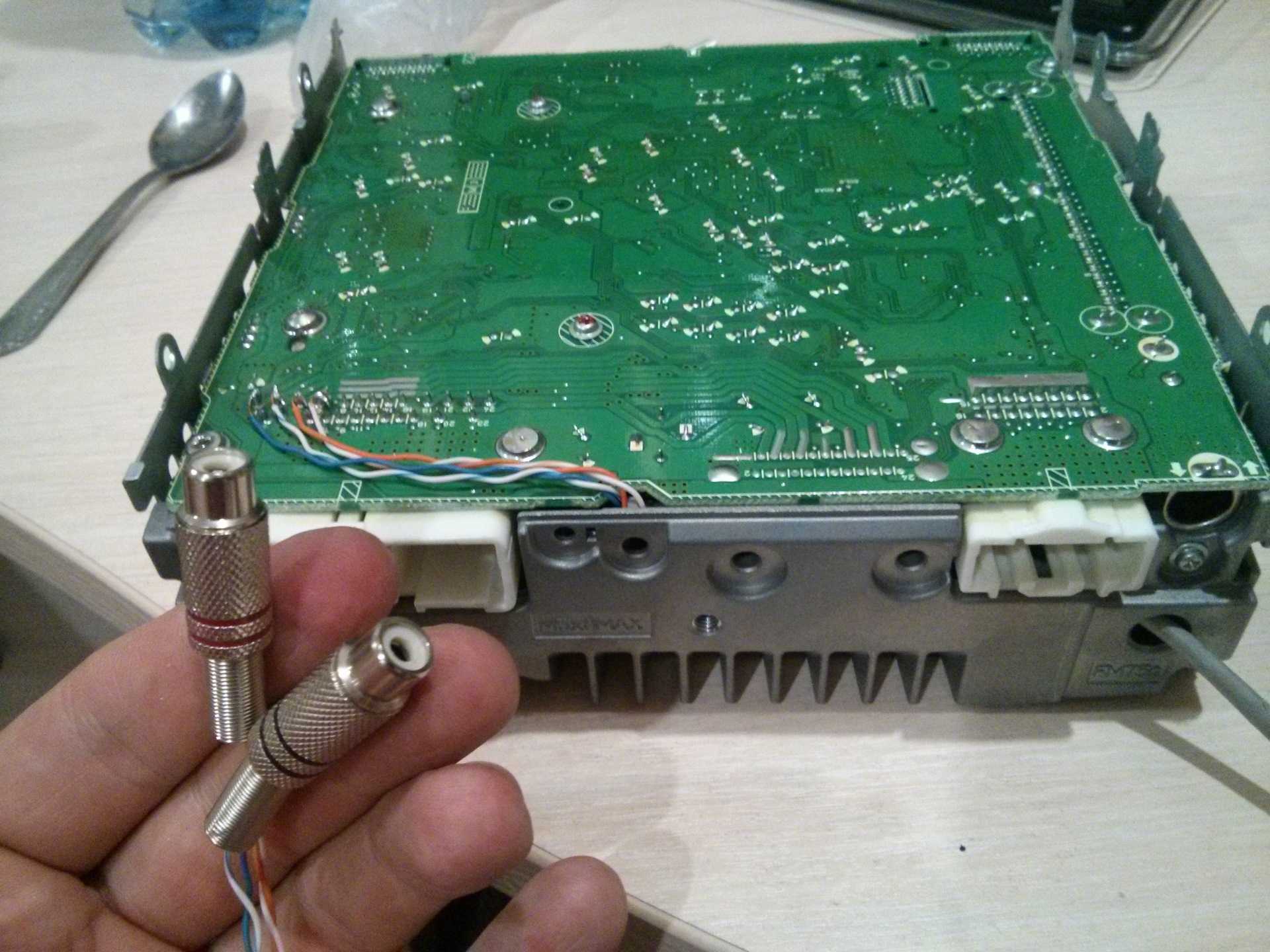

Разбираем магнитолу, снимаем заднюю стенку — радиатор, выбираем место под разъемы и сверлим дырки. Далее прикручиваем разъемы и приготавливаем провода, наращиваем тоненькими проводками для удобства подпайки к печатной плате. Все законченные пайки провода изолируем термоусадкой.

После того как все подготовлено выбираем место для подпаивания проводков. Как я уже говорил, подпаиваться нужно после конденсаторов стоящих на выходе операционных усилителей. Таким образом, у нас есть 2 места, они звонятся между собой, т.е. между ними просто дорожка в каком то среднем слое. Я выбрал второе, так как там есть элементы сидящие на «земле» и к ним очень удобно подпаятся. В первом месте нет зачищенной «земли».

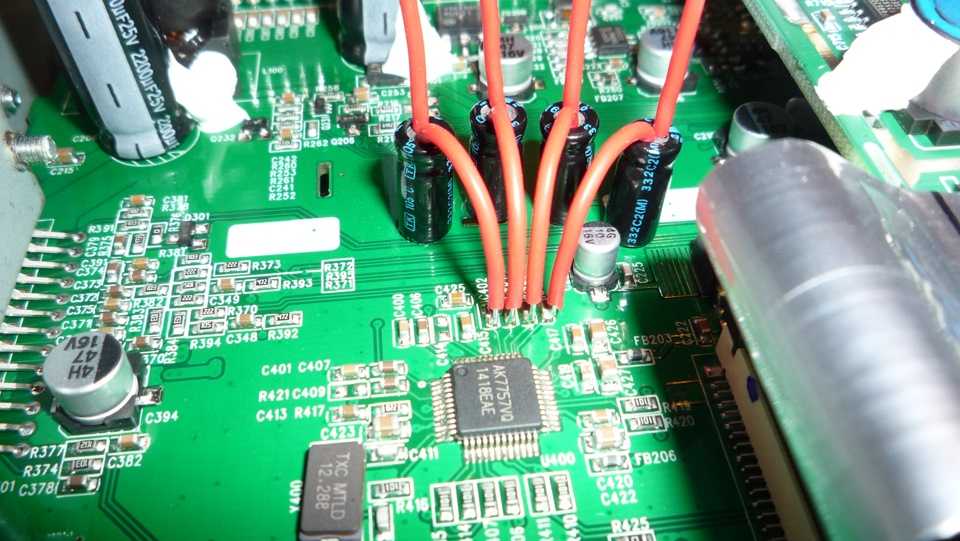

Подпаиваем подготовленные ранее провода. Сразу оговорюсь, я выпаивал только два передних канала, мне пока больше не понадобилось. Все четыре выхода выпаиваются аналогично! На фото видно, что сигнал снимается перед резисторами соединенные параллельно, а экран припаевается к контакту конденсатора, закороченного на «землю».

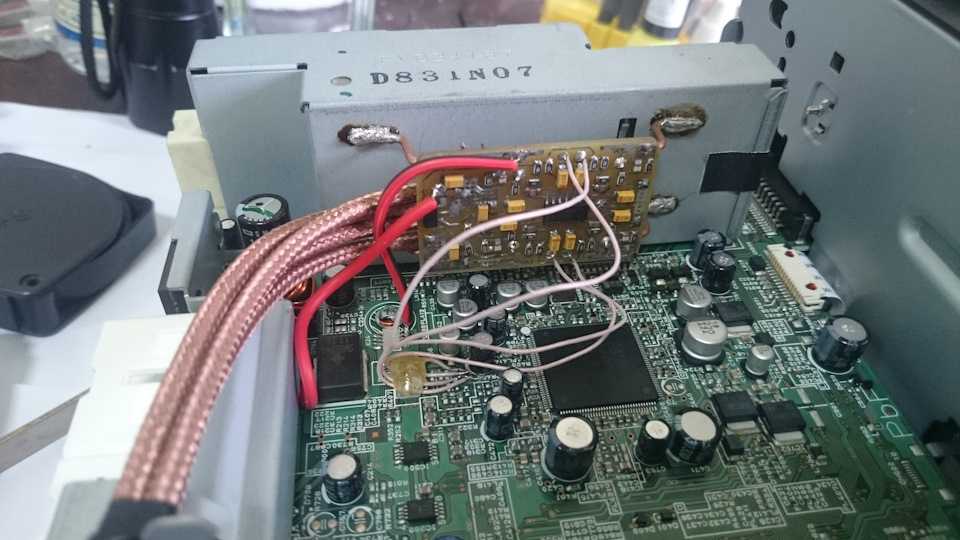

После того как надежно и аккуратно припаялись, необходимо закрепить провода. Для этого используем силиконовый клей, и приклеиваем прямо к печатной плате. На ней есть площадка с нераспаенными элементами и микросхемой, вот туда и приклеиваем.

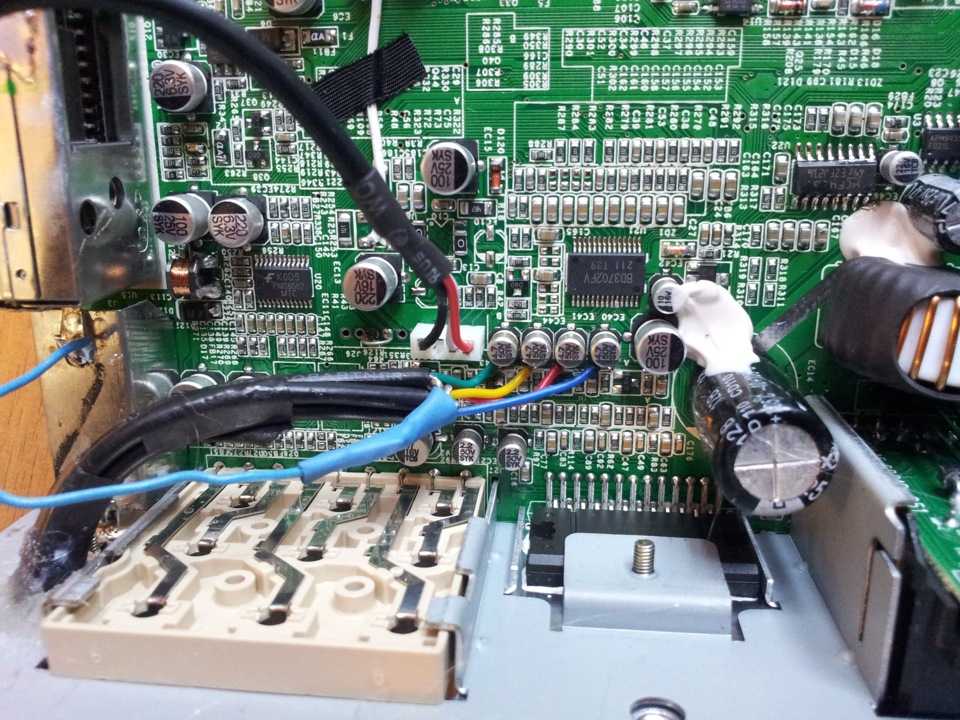

Для надежности, хомутом крепим провода к боковой стенке. После этого прикручиваем заднюю стенку — радиатор, не забываем помазать контакт микросхемы и радиатора термопроводящей пастой!!! И припаиваемся к RCA разъемам.

Далее все собираем. И любуемся как аккуратно все получилось.

Идем устанавливать магнитолу в машину. Вот только внимательнее надо быть когда межблочный кабель протягиваешь, наводки в виде писка возникают когда подносишь к проводам подушек безопасности.

Маркировка и виды разъёмов

На ваш немой вопрос о том, какие бывают разъемы в автомагнитолах должен ответить, что большая часть современных автомагнитол оборудуются двумя стандартными разъёмами обозначающимися аббревиатурой «ISO». Каждый из этих разъёмов выполнен как восьмиконтактный прямоугольный штекер, иногда же их объединяют в один корпус (смотри фото).

Распиновка разъема iso автомагнитолы

Один из разъёмов несет в себе «силовые» цепи, то есть к нему подключаются источники потребления тока, и обозначается на схемах как разъём под литерой «А» и окрашен в коричневый цвет. Второй же разъём предназначается для подключения акустической системы автомобиля, иначе говоря, динамиков. В отличие от предыдущего его выполняют в чёрном цвете и обозначают на схемах принципиальных электрических как разъём «В».

Какие разъемы бывают у автомагнитол

Иногда встречаются автомагнитолы с тремя разъёмами, но это скорее исключение, чем правило. Точно такое же исключение, как и нестандартные разъёмы, которые все-таки имеют проводку со стандартной маркировкой и в любом случае позволяют соединить провода штатной акустической системы с нестандартными «конектами» как минимум двумя способами. Итак:

«Сколхозить», а именно обрезать нестандартный штекер и внахлёст примотать провода, что «есть не совсем хорошо», так как со временем скрутка от окисления/тряски разболтается и в лучшем случае придётся проделывать всю работу заново с одновременной заменой предохранителей.

Распиновка iso разъемов автомагнитол

Приобрести переходник (цена которого ни в коем разе рядом не стояла с тем объёмом работ, который включает в себя вышеописанный способ) и без каких-либо проблем, чинно/благородно, соединить автомагнитолу с другими элементами акустической схемы вашего автомобиля.

Выбор переходников на данный момент огромен, и каких-либо неприятностей в применении этого разнообразия возникнуть просто физически не может.

Распиновка iso разъема автомагнитолы

Как выполняется прозвонка проводов мультиметром

Наиболее удобным, понятным и безопасным способом диагностики проводов на целостность или короткое замыкание является проверка при помощи мультиметра. Существует большое количество многофункциональных устройств с различными параметрами и ценой: от самых простых и доступных, до более дорогих, точных и функциональных. Но практически любым мультиметром можно проверить целостность проводников, для этого не обязательно иметь дорогое оборудование.

Какие должны быть показания мультиметра

Существует два метода проверки с помощью такого прибора: в режиме измерения сопротивления и в режиме прозвонки.

Режим прозвонки – самый удобный метод проверки. Здесь не нужно иметь каких-либо знаний в части показаний прибора. Достаточно соединить щупы прибора с концами кабеля и услышать звук. Если по порядку, то порядок действий следующий:

Включить мультиметр, установить режим прозвонки (значок из нескольких скобочек разного размера, по аналогии с обозначением Wi-Fi);
Подключить один щуп к одному концу проверяемого проводника, второй щуп к другому концу этого же провода;
Если вы слышите звук – значит кабель целый. Если нет звука – обрыв на линии (или щупы подключены неверно).

Надо отметить, что таким образом также проверяется наличие короткого замыкания у рядом расположенных проводников. Отличие лишь в том, что один щуп подключают к первому проводнику, а второй щуп ко второму: если звук есть — в наличии короткое замыкание.

Режим измерения сопротивления – несколько сложнее. Но если запомнить, какие показания должны быть на мультиметре в разных ситуациях, то будет намного проще. Более того, многие мультиметры не имеют режима прозвонки, а вот режим измерения сопротивления есть практически всегда.

Линейный выход автомагнитолы

Если вы не каждый день сталкиваетесь с магнитолами, усилителями и прочей звуковоспроизводящей техникой то у вас вполне может возникнуть вопрос — а что же такое этот самый «линейный выход» на магнитоле, зачем он нужен и какое значение имеет их количество.

Выход линейного уровня предназначен для подключения внешних усилителей звука. Это могут быть усилители на акустику, или активный сабвуфер — для того чтобы передать звук от источника (автомагнитолы) на усилитель используется линейный выход.

Под понятием «линейный выход» подразумевается небалансный тип передачи аудиосигнала в котором используется один сигнальный проводник и земля, в автомобильной электронике используются разъемы RCA (т.н. «колокольчики»). Также подразумевается соответствующий стандарту уровень сигнала. В автомобильных магнитолах этот уровень обычно до 2V, некоторые аппараты (высокого класса) имеют уровень сигнала до 4.5-5V. Уровень сигнала на линейном выходе в автомобильной электронике имеет серьезное значение, ведь автомобиль является источником огромного количества помех и чем будет выше уровень полезного сигнала, передаваемого по межкомпонентным кабелям, тем меньше будут слышны помехи, наводящиеся от электронных систем автомобиля.

Сколько должно быть линейных выходов у автомагнитолы?

Действительно, если вы выбираете автомагнитолу то в технических характеристиках можете прочитать о количестве линейных выходов которое бывает различным, например одна пара, две пары, три пары. Чем дороже магнитола тем больше линейных выходов обычно она имеет «на борту». Сколько же их должно быть?

Одна пара. Обычно есть во всех даже самых недорогих магнитолах. Чаще всего используется для подключения сабвуфера. Хорошо, когда магнитола с одной парой линейных выходов умеет управлять уровнем этого выхода (для регулировки сабвуфера), если есть встроенный фильтр для сабвуфера (LPF) то это вообще отлично.
Две пары. Обычно это фронтальные и тыловые выходы для постройки системы с усилением «фронт+саб» или «фронт+тыл». Обычно это магнитолы среднего ценового диапазона, у таких уже есть необходимые настройки для сабвуфера (см. выше), вообще отлично когда на фронтальных выходах можно включить фильтр низких частот (HPF).
Три пары — это оптимальный вариант для создания полноценной системы с усилителем на всех каналах (фронт+тыл+саб) или даже сложных вариантов с поканальным усилением, если у магнитолы имеется встроенный кроссовер или даже процессор.

Так что покупая автомагнитолу определитесь, какие усилители вы будете к ней подключать в дальнейшем. Если усилители не планируются то иметь в запасе хотя бы один линейный выход для подключения сабвуфера все равно неплохо. А вдруг все-таки захочется саб поставить?
