Виды неисправностей

Резистором называют электронный компонент с определенным или переменным значением электрического сопротивления. Перед тем как проверить резистор мультиметром, его осматривают, визуально проверяя исправность. Прежде всего определяется целостность корпуса по отсутствию на поверхности трещин и сколов. Выводы должны быть надежно закреплены.

Неисправный резистор часто имеет полностью обгоревшую поверхность или частично — в виде колечек. Если покрытие немного потемнело, это еще не характеризует наличие неисправности, а говорит лишь о его нагреве, когда выделяемая на элементе мощность в какой-то момент превысила величину допустимой.

Деталь может выглядеть как новая, даже если внутри оборвется контакт. У многих здесь возникают проблемы. Как проверить резистор мультиметром в данном случае? Необходимо наличие принципиальной схемы, по которой производятся замеры напряжения в определенных точках. Для облегчения поиска неисправностей в электрических цепях бытовой техники выделяются контрольные точки с указанием на них величины этого параметра.

Проверка резисторов производится в самую последнюю очередь, когда нет сомнений в следующем:

полупроводниковые детали и конденсаторы исправны;
на печатных платах нет сгоревших дорожек;
отсутствуют обрывы в соединительных проводах;
соединения разъемов надежны.

Все вышеперечисленные дефекты появляются со значительно большей вероятностью, чем выход из строя резистора.

Проверка резистора мультиметром

При всех измерениях, независимо от их вида, щупы мультиметра присоединяются к выводам радиодетали. Полярность в данном случае роли не играет.

На обрыв

Самый простой вид тестирования. Подобная неисправность внешне никак не проявляется, поэтому определить ее можно только мультиметром. Причины нарушения целостности токопроводящей части самые разные – от заводского дефекта (крайне редко) до сгорания слоя или проволоки, намотанной на корпус детали.

Переключатель при такой проверке ставится в режим «прозвонки». Есть звук – все в норме. При его отсутствии резистор подлежит замене.

На номинал

При такой проверке переключатель переводится в диапазон Ω. О выборе необходимого предела уже сказано. Величина изображения отображается на ЖК-индикаторе или стрелкой, установившейся на том или ином цифровом значении (они обозначены на циферблате). Считать его совсем несложно.

Основные этапы тестирования

Несмотря на разнообразие резисторов, у обычных элементов этого класса линейная ВАХ, что существенно упрощает проверку, сводя ее к трем этапам:

внешний осмотр;
радиодеталь тестируется на обрыв;
осуществляется проверка соответствия номиналу.

Если с первым и вторым пунктом все понятно, то с последним есть нюансы, а именно, необходимо узнать номинальное сопротивление. Имея принципиальную схему, сделать это не составит труда, но вся беда в том, что современная бытовая техника довольно редко комплектуется технической документацией. Выйти из создавшего положения можно, определив номинал по маркировке. Кратко расскажем как это сделать.

Это интересно: Как снять плафон освещения салона своими руками — разбираем тщательно

Как работает вентилятор печки

Вентилятор системы обогрева салона автомобиля представляет собой обычный двигатель переменного тока. Это может быть как простейший осевой вентилятор, так и диаметральный вариант, который чаще всего устанавливается на современных автомобилях. Устройство внутренней части вентилятора печки ничем не отличается от устройства обычного электродвигателя переменного тока с возбуждением от постоянных магнитов.

Больший интерес для нас представляет работа электродвигателя на разных скоростях. Реализуется эта возможность включением в схему дополнительного сопротивления. Резисторы увеличивают сопротивление, что приводит к уменьшению протекающей в цепи силы тока. Следовательно, вентилятор начинает вращаться медленней. Номинал резистора определяет, насколько сильным будет падение тока в цепи. Последняя скорость вентилятора является прямой, поскольку в цепь не включено сопротивление. Это позволяет вентилятору отопителя оставаться работоспособным, даже если сопротивление вышло из строя.

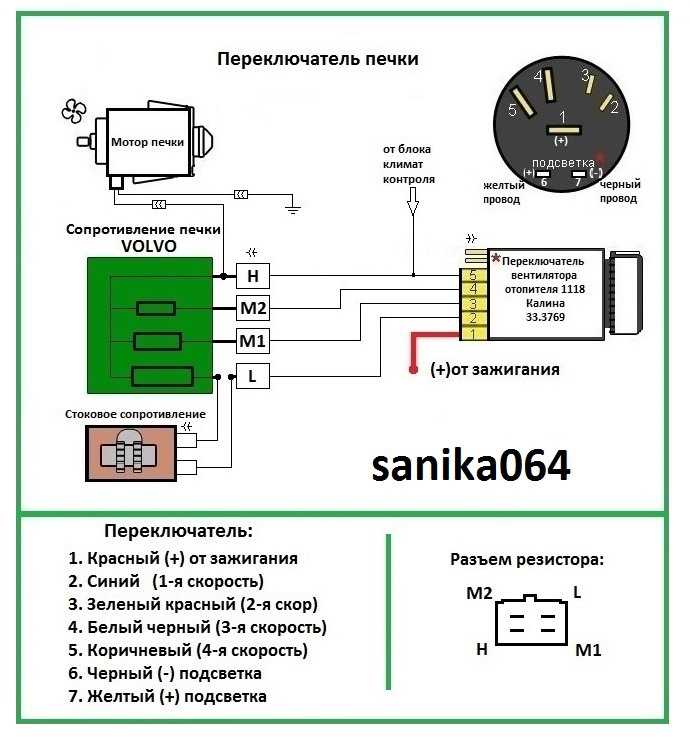

Схема подключения

На рисунке показана простейшая принципиальная схема подключения вентилятора печки. Когда плюсовой вывод переключателя, защищенный предохранителем, замкнут с контактом H, ток протекает к электродвигателю напрямую, заставляя его вращаться с максимальной скоростью. Когда же плюсовой контакт замкнут с контактом V, ток течет через сопротивление, что снижает скорость вращения вентилятора.Электродвигатель отопителя моделей ВАЗ 2108, 21099 имеет уже 3 скорости вентилятора. Когда плюсовой вывод переключателя режимов замкнут на 1 контакт, в цепь включены последовательно 2 сопротивления, поэтому скорость вращения электродвигателя будет минимальной. При подаче питания на второй контакт переключателя режимов ток будет протекать через один резистор, что будет соответствовать средней скорости вращения. Соответственно, 3 контакт предназначен для подачи питания в обход дополнительного резистора и соответствует самой быстрой скорости вращения.

Именно такой принцип включения электродвигателя отопителя на большинстве автомобилей. Для лучшего понимания схемы предлагаем посмотреть видео.

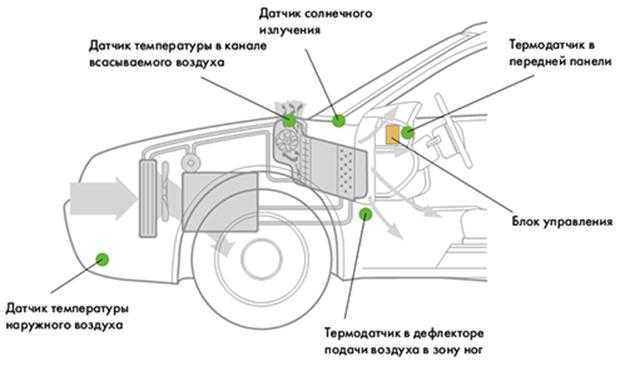

Система автоматизированного управления

На схеме мы все так же видим дополнительный резистор, вот только теперь все команды передаются электровентилятору не напрямую от ручки переключения скоростей, а через блок управления системой отопления (№3). Также блок управляет электромагнитным клапаном рециркуляции салона и микромоторедуктором привода заслонки. В данной схеме используется лишь один датчик температуры в салоне, но в более продвинутых вариантах присутствуют также датчики температуры заборного воздуха, а также датчики, измеряющие в нескольких точках температуру подаваемого в салон воздуха.

Опции темы

Поиск по теме

Как проверить резистор мультиметром, не выпаивая на плате?

Перед измерением резистора необходимо визуально определить его целостность: осмотреть его на предмет обгоревшего внешнего покрытия — краски или лака, а также проверить надписи на корпусе, если они просматриваются. Определить номинал можно по таблицам рядов или цветовых кодов, после чего при помощи мультиметра можно замерить сопротивление.

Для прозвонки можно использовать простой измерительный прибор, например, DT-830B. В первую очередь необходимо установить переключатель измерений в режим проверки минимального сопротивления — 200 Ом, после чего соединить щупы между собой. Индикатор прибора при соединённых щупах должен показывать минимальное значение R, которое стремится к нулю, например, 0,03 Ома. После так называемой калибровки можно приступить к измерениям.

Элементы, имеющие омическое сопротивление до 200 Ом, должны прозваниваться в этом диапазоне измерений. Если же показания прибора указывают бесконечность, необходимо увеличить переключателем измеряемый диапазон с 200 Ом до 2000 Ом (2кОм) и выше в зависимости от испытываемого номинала. Перед тем как проверить мультиметром резистор не выпаивая его, нужно:

отключить источник питания;
отпаять один вывод R, так как из-за смешанного соединения элементов в схеме могут иметься различия между номиналом элемента и показаниями его фактической величины в общей схеме при измерении;
произвести замер.

Кроме постоянных резисторов, существуют следующие виды элементов:

переменный (реостат);
подстроечный;
термистор или терморезистор с отрицательным температурным коэффициентом;
позистор с положительным температурным коэффициентом;
варистор изменяет свои значения от приложенного к нему напряжения;
фоторезистор меняет свои значения от направленного на него светового потока.

Проверка резистора мультиметром для измерения работоспособности переменных и подстроечных элементов осуществляется путём присоединения к среднему выводу одного из щупов, к любому из крайних выводов второго щупа. Необходимо произвести регулировку движка измеряемого элемента в одну сторону до упора и обратно, при этом показание прибора должно измениться от минимума до паспортного или фактического сопротивления резистора. Аналогично нужно провести измерение со вторым крайним выводом потенциометра.

Чтобы проверить позистор мультиметром, необходимо подключить измерительный прибор к выводам и приблизить его к источнику тепла. Сопротивление должно увеличиваться в зависимости от приложенной к нему температуры. Тех, кто работает с электроникой, знают, как проверить мультиметром термистор. Перед этим нужно учесть, что при воздействии на него температуры нагретого паяльника его термосопротивление должно уменьшаться. Перед тем как проверить термистор и позистор на плате, необходимо выпаять один из выводов и после этого провести измерение.

Терморезисторы могут работать как при высоких температурах, так и при низких. Позисторы и термисторы применяются там, где необходимо контролировать температуру, например в электронных термометрах, температурных датчиках и других устройствах.

Как определить исправность СМД-резисторов

SMD-резисторы являются компонентами поверхностного монтажа, основным отличием которых, является отсутствие отверстий в плате. Компоненты устанавливаются на токоведущие контакты печатной платы. Преимуществом СМД-компонентов являются их малые габариты, что даёт возможность уменьшить вес и размеры печатных плат.

Проверка SMD-резисторов мультиметром усложняется из-за мелкого размера компонентов и их надписей. Величина сопротивления на СМД-компонентах указывается в виде кода в специальных таблицах, например обозначение 100 или 10R0 соответствует 10 Ом, 102 указывает 1 кОм. Могут встречаться четырёхзначные обозначения, например 7920, где 792 является значением, а 0 — это множитель, что соответствует 792 Ом.

Какие инструменты нужно использовать для диагностики

Проверить подпитку разъема движка можно обычной контролькой. Но при проведении полноценной диагностики и выявлении неисправностей высокой степени сложности необходим мультиметр. При наличии знаний по использованию мультиметра можно без проблем измерить питание на разъёмах, проверить сопротивление, что даст возможность выполнения быстрого поиска неполадок в проводках либо констатации проблем с резисторами.

Кроме того, измерение сопротивления и диагностика проводов в этом режиме значительно облегчит поиск короткого замыкания.

Провести диагностику ШИМ-контроллеров электрических управляющих частотой оборотов вентилятора систем можно при помощи осциллографа. Но приобретение этого прибора для диагностики из-за его дороговизны не является целесообразным.

Не лучше ли воспользоваться указанными ниже способами диагностики, которые в большинстве случаев помогут и без дорогих приборов выявить источники неисправностей в вентиляторе печки. Итак, приступим.

Если невозможно запустить вентилятор, такая ситуация возникает из-за:

изношенности щёток. При выполнении функций обычного движка постоянных токов у вентилятора печки главной проблемой является истирание щёток, с помощью которых вольтаж подводится к коллектору. При сильном истирании медно-графитовых щёток снижается создающее контакт вжимающее пружинное усилие, что в свою очередь приводит к работе вентилятора с переменной частотой. Например, он включается при ударе по передней панели или наездах на дорожные выбоины.
неисправных электрических цепей управления. Источником проблемы является отпаянные из-за сильного нагрева контакты;
обрыва в проводах, окисленного контакта;
перегоревшего предохранительного элемента. При постоянном перегорании предохранителя (после его замены) мастер должен найти участок цепи с коротким замыканием.

Измерение собственных индуктивности, емкости резистора

Будем предполагать вначале, имеем необходимые средства измерения. Тогда порядок действий установлен:

Берем генератор первой частоты. Например, 15 МГц. Параллельно сопротивлению включается переменная емкость (целая батарея). Номиналы конденсаторов (паразитной резистора, подобранной пользователем) складываются. Суммарная емкость образована переменной, собственной (резистора). Сформирован параллельный колебательный контур.
Последовательно включаем чисто активную нагрузку. Другой резистор схожего номинала. Выполненная мера формирует делитель напряжения. Дальнейшей регуляцией будем пытаться получить резонанс. Чтобы зарегистрировать факт достижения схемой заданного состояния, нужно обязательно собрать делитель.
Путем подбора номинала переменной емкости добиваемся резонанса системы. Крутим туда-сюда, тестером измеряем напряжение колебательного контура, вставив описанную выше приставку. Минимальная разница потенциалов указывает точку резонанса.
Запомним номинал переменной емкости. Традиционно присутствует ручка регулятора, шкала отсутствует. Посмотреть показания невозможно. Схему разберите, сохраняя настройки, измерьте номинал. Проще всего использовать мультиметр, снабженный соответствующей шкалой (F). В противном случае потребуется ряд косвенных замеров. Отдельная тема.
Повторяем опыт, беря другую частоту. Получая заметную разницу регистрируемых показаний. Величина расхождения характеризует полученный номинал переменной емкости. Цифры должны отличаться (обеспечение минимальной погрешности). Попытались, потерпели неудачу? Напрашивается вывод: собственной емкостью резистора пренебрежем в указанных условиях (очень мала). Индуктивность находим, пользуясь типичной формулой резонанса цепи: ω2 = 1 / LC.
Начинаем расчет, руководствуясь следующими соображениями: квадрат круговой частоты генератора (радиочастота, помноженная на два числа Пи) обратно пропорционален произведению собственной индуктивности конденсатора и сумме паразитной, переменной емкостей. Проведя измерение двух разных частот (допустим, 15, 7 МГц), можно получить два результата. Важны номиналы переменных емкостей. Если по формуле поделить квадраты круговых частот, получим: квадрат отношения обычных частот соотносится только с частным от емкостей, индуктивности сократятся.

Вот как это выглядит:

(f1/f2)2 = (C + C2) / (C + C1); f1, f2 — частоты проведения опытов (Гц), С – собственная емкость резистора; С1, С2 – переменные емкости, соответственно, первой и второй частот опыта. Пользуясь формулой, потрудитесь найти собственную емкость, идя проторенным путем, вычислите индуктивность резистора

Обратите внимание: важно найти непременно минимум напряжения. Способ сделать задуманное – отдельная тема разговора

Audi 80 1987, двигатель бензиновый 1.8 л., 75 л. с., передний привод, механическая коробка передач — электроника

Audi 80, 1987

Комментарии 33

Все рабочее судя по видео, подергивание это от блока питания. Проблема в переключалке, контакты не контачат или контачат неправильно, надо смотреть на нее как работает и контачат ли правильно контакты в ней. Свою переключалку разбирал всю, высверливал шляпки клепок, выбивал клепки, собирал почистив и подогнув как надо все контакты на винтиках.

Если он ляснул, то крутило только 4 скорость.

Термопред. Здесь не причем.

Щетки посмотри. Может стёрлись в нет! Контакта нет нормального. Либо втулкам конец клинят.

Когда свою печку перебирал проверял вот так www.drive2.ru/l/461755302321064739/ а термопредохранитель прикрутил на колодки.Почти год прошёл пока всё работает, но моторчик уже иногда начинает скрипеть и шуметь, наверное придется смазать чем-то получше.

Спасибо, прозвоню завтра аналогично

Термопредохранители не паяют а прессуются вроде как)))) Менял недавно термопредохранитель на Nissan Note…

Ну я просто отчёты другие глянул, там люди паяли) хз как зажимы будут держать после того, как я вырву старый предохранитель, так что лучше пербдеть, и если держаться будет плохо, аккуратно запаять)

Смотри там у них все по температурам термопредохранители )

Ну так на то они и термо))) 15А и 186 градусов вроде родной, но все ставят на 216 градусов

Нне братюня ну его нафиг такие эксперименты…Я ставлю обычно 15А 172 град…

Надо ставить на 200+ и встраивать туда огнетушитель)))

Ты хочешь ставь а я делаю все по уму)

А мотор норм прокручивается рукой ? Без усилия? Может его подклинивает слегка?

Усилие нужно приложить, но не большое. Я имел дело только с тазовскими моторами, так усилие одинаковое примерно. Но так или иначе, мотор я хочу разобрать и смазать, чтобы потом с ним проблем не было

Таз это таз))) а это Ауди.Под стрелкой точно «+»? По идее минус общий с мотором и приходит четыре «+» от переключателя на спирали (скорости то 4). И да, если спираль сгорает, то она не работает, а не через раз работает. Точнее что куда, посмотреть в электросхемах, проверить что приходит от переключателя (дабы исключить плохой контакт на нем(что обычно бывает часто )). Термосопротивление спасает от перегрева всего этого и обычно горит первым, но тогда работает только 4-я скорость.Стоит оно копейки в радимагазине.

Вентилятор отопителя в Калине отвечает за создание воздушного потока, который по специальным каналам направляется на передние боковые и ветровое стекло, в сторону водителя и пассажира или (и) на пол в зависимости от выбранного режима. Если при попытке включения вентилятора при помощи расположенного на панели переключателя отсутствует движение воздуха и звук работающего мотора, может потребоваться замена вентилятора отопителя салона.

Как проверить резистор печки мультиметром

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 0

Какие инструменты нужно использовать для диагностики

Если невозможно запустить вентилятор, такая ситуация возникает из-за:

изношенности щёток. При выполнении функций обычного движка постоянных токов у вентилятора печки главной проблемой является истирание щёток, с помощью которых вольтаж подводится к коллектору. При сильном истирании медно-графитовых щёток снижается создающее контакт вжимающее пружинное усилие, что в свою очередь приводит к работе вентилятора с переменной частотой. Например, он включается при ударе по передней панели или наездах на дорожные выбоины.
неисправных электрических цепей управления. Источником проблемы является отпаянные из-за сильного нагрева контакты;
обрыва в проводах, окисленного контакта;
перегоревшего предохранительного элемента. При постоянном перегорании предохранителя (после его замены) мастер должен найти участок цепи с коротким замыканием.

Самостоятельная диагностика неисправности печки

При целых предохранительных элементах проверять, насколько вентилятор работоспособен, нужно, предварительно открыв разъём его подпитки. Электрический двигатель в печке расположен или в промежутке под крышкой капота (за щитом движка возле салона), или под приборной панелью автомобильного салона.

Местонахождение отопительного вентилятора и способ его вскрытия находится в эксплуатационной автомобильной инструкции. Там же находится и схема запуска вентилятора.

При изучении схемы необходимо узнать, какой из разъёмных пинов электрического движка является плюсовым при запуске первой скорости вентилятора. Далее к этому пину подключается любой контакт контрольного прибора, другой из его контактов замыкается на «массу», включается зажигательная система и вентиляторный переключатель поворачивается в любую позицию. Если лампочка контрольного прибора включилась, значит причиной неисправности вентилятора является электродвигатель. В противном случае сбои в работе вентилятора происходят из-за обрыва в проводке идущей к отопительному выключателю электрической цепи.

Цветовое обозначение

Сейчас принята цветовая маркировка, представляющая собой от трех до шести колец разной окраски (см. рис. 2). Не надо видеть в этом происки врагов, поскольку данный способ позволяет установить номинал даже на сильно поврежденной детали. А это весомый фактор, учитывая, что современные бытовые электроприборы не комплектуются принципиальными схемами.

Рис. 2. Пример цветовой маркировки

Информацию по расшифровке данного обозначения на компонентах несложно найти в интернете, поэтому приводить ее в рамках этой статьи не имеет смысла. Есть также множество программ-калькуляторов (в том числе и онлайн), позволяющих получить необходимую информацию.

Это интересно: Как сделать USB вентилятор из кулера, моторчика и диска: распишем суть

Что такое допуск, и насколько он важен?

Эта величина показывает возможное отклонение у данной серии от указанного номинала. В правильно рассчитанной схеме должен учитываться этот показатель, либо после сборки производится соответствующая наладка. Как вы понимаете, наши друзья из «Поднебесной» не утруждают себя этим, что положительно отражается на стоимости их товара.

Результат такой политики был показан на рисунке 4, деталь работает какое-то время, пока не наступает предел запаса ее прочности.

Принимаем решение, сравнив показания мультметра с номиналом, если расхождение выходит за пределы погрешности, деталь однозначно нуждается в замене.

Как проверить резистор мультиметром, не выпаивая на плате?

Такой вариант тестирования допустим только с низкоомными элементами. При номинале более 80-100 Ом, с большой вероятностью, на измерение будут влиять другие компоненты. Окончательно можно дать ответ, только внимательно изучив принципиальную схему.

Одной из распространённых проблем Renault Logan это выход из строя термопредохранителя в дополнительном резисторе вентилятора отопителя. Определить такую поломку очень легко: если печка работает только на максимальной, четвёртой, скорости, значит у вас как раз такой случай.

И вот не так давно на служебной машине моего отца случилась аналогичная поломка. Вроде бы ничего особенного, если бы не стоимость нового резистора. Даже на рынке резистор стоит 2500 рублей, а у официалов 3000 + замена резистора.

Т. к. авто служебное, то ограничились покупкой нового резистора и его заменой. Но мысль о покупке нового резистора только из-за сгоревшего термпопредохранителя не давала покоя.

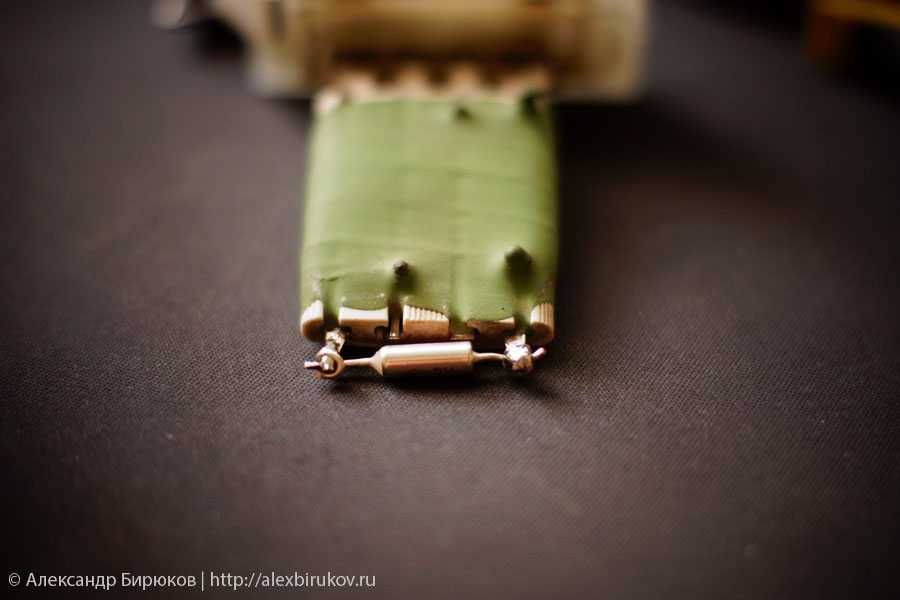

Вообще, задача найти термопредохранитель не самая сложная. И так, идём в любой радиомагазин и покупаем термопредохранитель на 192° на 10А (15А), на моём была ещё надпись 250В, но главными характеристиками является температура и ток. Цена термопредохранителя порядка 25-35 рублей. Я потратил 25 рублей.

Главная особенность, термопредохранитель нельзя греть, следовательно, и паять необходимо крайне аккуратно. Если не уверены в своих силах, то можно просто обжать выводы предохранителя плоскогубцами.

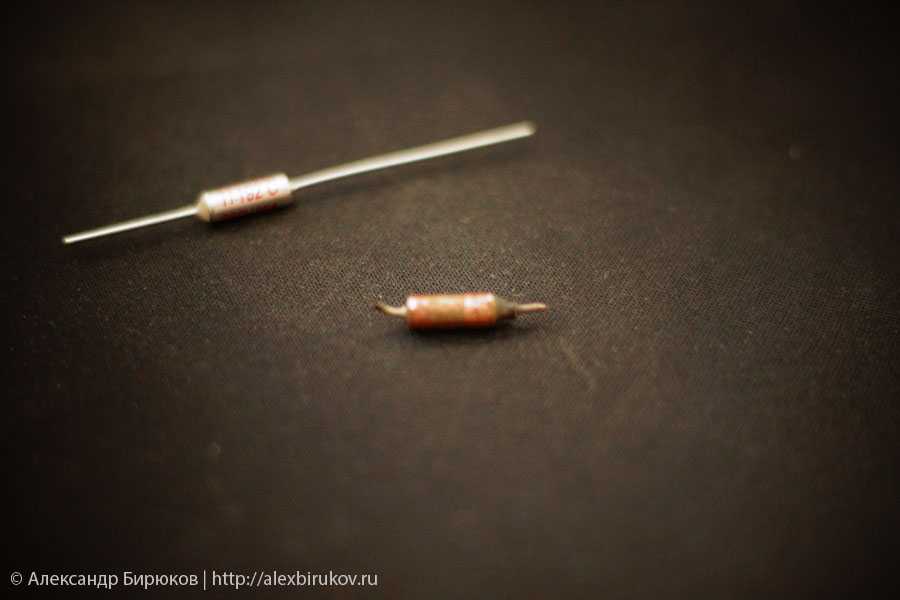

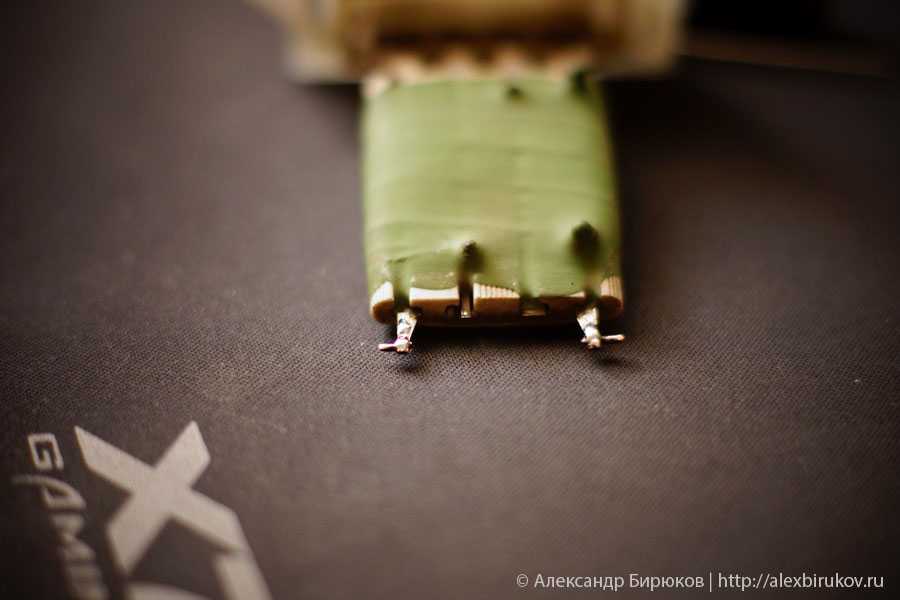

Откусываем бокорезами старый термопредохранитель и зачищаем контакты напильником.

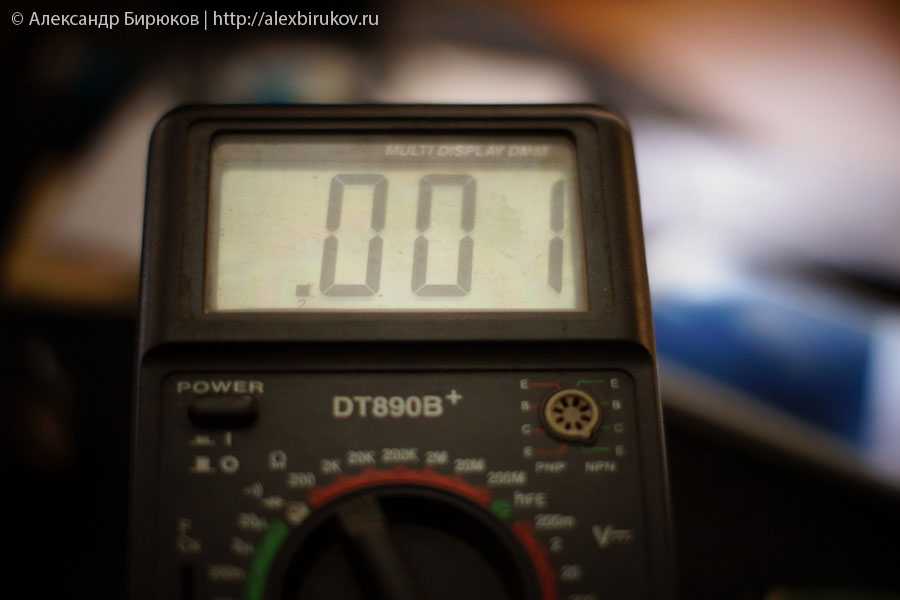

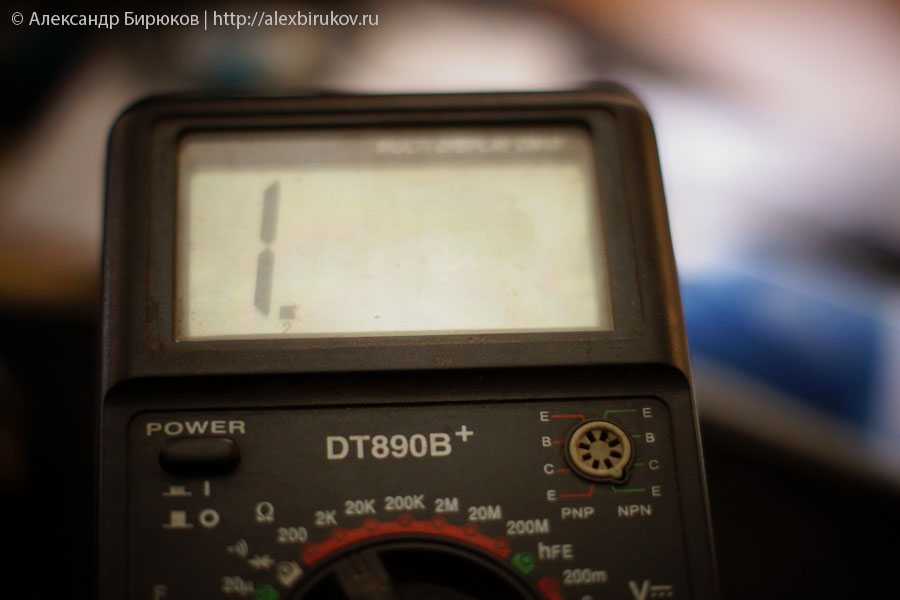

Для проверки прозваниваем его, если термопредохранитель не прозванивается (должен иметь бесконечно большое сопротивление), то он перегорел. Новый термопредохранитель прозванивается без проблем.

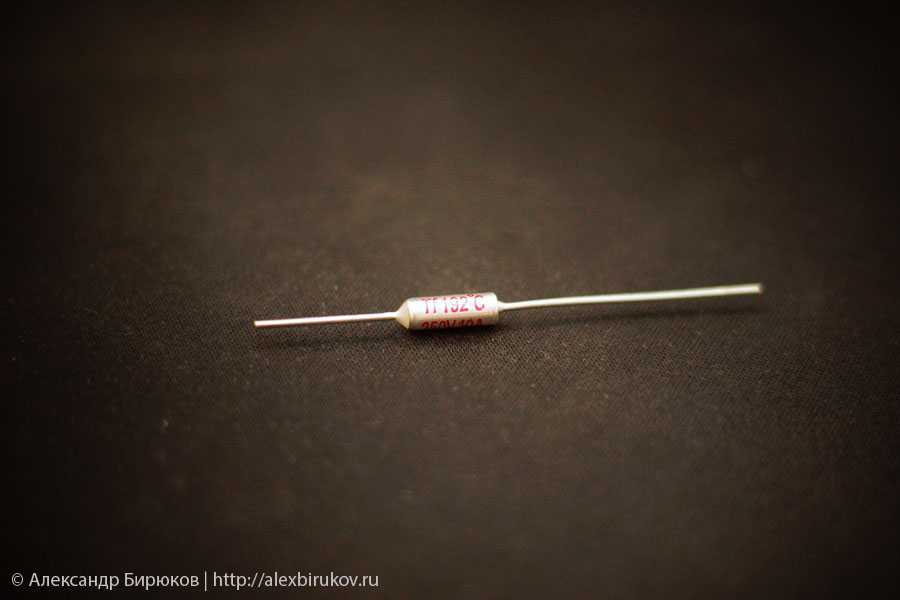

Далее берём новый термопредохранитель и обматываем его выводы вокруг выводов резистора отопителя. И в конце, плотно обжимаем полученные петли, плоскогубцами. Для полной уверенности я пропаял получившиеся соединения, слабо нагретым паяльником и после каждого касания паяльника, старался остудить термопредохранитель.

После пропайки контактов, я ещё раз проверил термопредохранитель, чтобы убедиться, что он не перегорел. Если не уверены, что сможете правильно провести пайку, то достаточно просто хорошо обжать контакты.

В результате получаем полностью рабочий дополнительный резистор вентилятора отопителя с затратами 25 рублей.

Принцип действия

Принцип действия всех реостатов схож. Наиболее простую конструкцию и визуально понятный принцип действия имеет ползунковый реостат. Подключение в цепь его происходит через нижнюю и верхнюю клеммы. Конструкция выполнена таким образом, что ток проходит не поперек витков, а через всю длину провода, выбранную ползунком. Это происходит благодаря надежной изоляции между проводниками.

Положения ползунка

Устройство ползункового реостата

Это интересно: Принцип действия и температурные характеристики устройства

Реостат имеет возможность работать в режиме потенциометра. Для этого, выполняя подключение, необходимо задействовать все три клеммы. Две нижние используются в качестве входа. Они подключаются к источнику напряжения. Верхняя и одна из нижних клемм являются выходом. При перемещении ползунка напряжение межу ними регулируется.

Реостат, используемый в качестве делителя напряжения

Помимо потенциометра возможен и балластный режим работы реостата, когда необходимо создать активную нагрузку для потребления энергии. При этом необходимо учитывать какие рассеивающие способности имеет аппарат. Избыточное тепло может вывести прибор из строя, поэтому рекомендуется производить включение реостата в сеть, предварительно выполнив расчет по рассеиваемой мощности и в случае необходимости обеспечить достаточное охлаждение.

Как проверить реостат печки тестером

Ubiqe

Начинающий сантавод

Зарегистрирован: 05 июл 2009, 22:15Сообщений: 13 Откуда: Москва Благодарил (а): 0 раз.Поблагодарили: 1 раз. Модель: Santa Fe Год выпуска: 2005 TX: 2.0 CRDi 2WD MT

Открываешь бардачок, надо его вынуть из пазов – с боков бардачка чуть надавливаешь и тянешь вниз. Затем нужно открутить пластик, то на чем этот бардачок держится – четыре чёрных самореза по периметру + откручиваешь пластик непосредственно прилегающий к правой двери, справа от бардачка – он держится на одном саморезе внизу, вверху входит в паз, так что аккуратно дёргаешь, он снимается. Когда всё открутил и снял, перед собой видишь печку, закованную в чёрный пластмасс. Сверху в эту печку вставлен 3-х пиновый контакт белого цвета. Аккуратно его снимаешь (сзади контакта рычажок, нажми и тяни контакт вверх, не забудь выключить зажигание!). “Папу” ты вытащил, а “мама” это и есть резистор. Справа и слева от неё (от мамы) по болту. Выкручиваешь их и вытаскиваешь резистор (у меня машина 2005 года, так что там был такой транзистор с надписью “mexico”, окружённый алюминиевыми охлаждающими пластинами. Покупаешь новый резистор ( у него уже кроме пластин охлаждающих ничего не видно – нанотехнологии ) и делаешь всё в обратном порядке. Не забудь плотненько его закрутить болтами, а то он греется зараза, т. е. внутри печки он обдувается хол. воздухом. Называется вещь резистор вентилятора печки – это когда покупать будешь В принципе я подробно всё описал. Если не понял выложу фото, но гемор всё заново откручивать.

Вернуться наверх

msm-silich

Админ

Ubiqe, да дело в резисторе. В кунцево купил новый – 2200р. Добавочные резисторы не случайно используются мощностью 30ватт, они сильно греются, и, естественно, как и любой греющийся элемент, рано или поздно сгорят.

Возможны два варианта: 1.купить очередной резистор 2.Есть другой вариант, более функциональный и дешевый. Это [URL=http://silich.ru/argest.html]электронная замена резистора. Его преимущество в том, что он не греется (соответственно и гореть не будет), при его установке скорость обдува будет менятся плавно, будете устанавливать сколько хотите, а не сколько есть положений на ручке переключателя.

Схема классического управления с резистором вот: http://silich.ru/images/stories/Pechka/argest/ris2-stat.jpg

А с электронным аналогом вот: http://silich.ru/images/stories/Pechka/argest/ris5-argest.jpg

Пример установки на беховскую улитку, сами видите, что подключить три провода – не проблема: http://silich.ru/images/stories/UAZ/otopitel/ulitka16.jpg

Сам электронный резистор “Аргест” выглядит так: http://silich.ru/images/stories/Pechka/argest/argest-vid.jpg

Этот вариант не для климат-контроля, только с простым кондиционером и ручкой переключения скоростей.

Вернуться наверх

Страница 1 из 1

Часовой пояс: UTC + 3 часа

Диагностика своими руками

Если предохранитель цел, для проверки работоспособности вентилятора необходимо добраться к его разъему питания. Электродвигатель печки может находиться либо в салоне под панелью приборов, либо в подкапотном пространстве со стороны салона за моторным щитом. Информацию о том, где находится вентилятор отопителя и как к нему добраться, вы можете найти в руководстве по эксплуатации и ремонту вашего автомобиля. Там же вы найдете схему включения вентилятора.

Изучив схему, определите, на каком из пинов разъема, подходящего к электродвигателю, должен приходить «+» после включения первой скорости вентилятора. Вставьте в этот пин один из контактов контрольки, второй контакт замкните на «массу», включите зажигание и поверните переключатель вентилятора печки в любое из положений. Если лампочка контрольки загорелась, значит, проблема в электродвигателе. Если питание на разъем так и не пришло, необходимо искать обрыв проводки в цепи, идущей к включателю отопителя.

Замена щеток

Для замены щеток необходимо снять лопастное колесо с корпуса электродвигателя (обычно держится на защелках). Если вы не смогли подобрать щетки по каталогу автозапчастей, отпаяйте старые щетки и подберите похожие по размеру. При необходимости медно-графитовые щетки можно подпилить надфилем. Для пайки щеток вам потребуется паяльник, канифоль и немного припоя. Перед сборкой электродвигателя очистите внутренности от продуктов износа предыдущих щеток.

Если вентилятор, до того как перестал включаться, издавал писк либо излишний шум при работе, рекомендуем смазать втулки литолом. Положите небольшую порцию смазки на торец втулки и нагрейте ее, чтобы она затекла внутрь. Если вентилятор работал бесшумно, то смазывать втулки не рекомендуется вовсе. Смазка будет задерживать пыль, что со временем превратит ее в абразивную пасту.

Рекомендуем посмотреть видео, в котором довольно подробно показан процесс поиска неисправности вентилятора печки и замены щеток.

Работает только последняя скорость либо отсутствует одна из скоростей

Неисправность в добавочном резисторе. Режим максимальной скорости вращения имеет, что называется, прямое подключение, поэтому можно сделать вывод об исправности цепи управления и самого электродвигателя. Схема с добавочным резистором применяется на большинстве автомобилей. Но также скорость вращения электродвигателя отопителя может регулироваться ШИМ-сигналом.

Проверка резистора

Проверить добавочный резистор можно с помощью мультиметра. Для этого достаточно измерить сопротивление на выводах резистора и сравнить показания с эталонными значениями для вашего авто

Обратите внимание на термопредохранитель, который при коротком замыкании может перегореть, также нередки случаи отпаивания элемента вследствие чрезмерного нагрева резистора. Подобрать похожий резистор можно в магазине радиодеталей

На представленном ниже видео показан процесс обслуживания неразборного моторчика печки. Единственное, что мы не можем рекомендовать — избавляться от термопредохранителя!

Не работает автоматическое управление отопителем

Проблема может быть в контактах электрической цепи управления, датчике температуры воздуха в салоне, датчике положения воздушной заслонки либо в электронном блоке системы автоматического управления отопителем (САУ).
