Устройство, принцип работы и ремонт двухмассового маховика

Что это

Первым делом нужно разобраться в том, что такое маховики в автомобилях и их двигателях внутреннего сгорания. Это деталь или компонент мотора, необходимый для регулировки поступления энергии. Постепенно маховик накапливает в себе энергию за счёт того, что её поступает больше, нежели необходимо для работы машины. При этом же маховик отдаёт накопленную энергию, если параметры потребления превосходят параметры поступления. Он необходим в конструкции двигателя для:

• запуска мотора;
• соединения ДВС и коробки передач (трансмиссии);
• передачи крутящего момента от мотора на коробку;
• стабилизации вращения коленвала.

Если говорить о том, как маховик выглядит, то тут можно выделить похожую на металлический диск конструкцию. Если посмотрите внимательно на края, то здесь увидите зубчатый венец. Когда автомобилист поворачивает ключ зажигания в замке, стартер сцепляется с венцом, поворачивает его, а маховик уже начинает вращение коленчатого вала, что и позволяет автомобилю двигаться. Хотя маховик считают неотъемлемым элементом двигателя внутреннего сгорания, на практике он тесно связан сразу с несколькими системами. А именно:

• С редуктором системы пуска. Именно сюда передаётся вращение;
• Со стартером. Маховик задаёт начальное вращение вала мотора;
• С коробкой передач. Сюда маховик передаёт крутящий момент, получая его с диска сцепления;
• С кривошипно-шатунным механизмом. Тут происходит процесс сглаживания импульсов при неравномерном вращении.

Большие размеры конструкции позволяют маховику при начальных вращениях набирать достаточную инерцию. Учитывая жёсткую связь с коленчатым валом, поршни двигателя при нахождении в верхних и нижних мёртвых точках не задерживаются. Они следуют дальше по ходу своего вращения, создавая новые циклы сжатия или воспламенения топливовоздушной смеси в ДВС. Поскольку имеются мёртвые точки, вращение вала происходит неравномерно, сначала набирается угловая скорость, а затем она теряется. Учитывая этот фактор, диаметры маховиков для каждого двигателя выбирают индивидуально, чтобы удавалось эффективно сглаживать угловые скорости в зависимости от промежутка времени.

Расположение

Автомобилисты справедливо задаются вопросами относительно того, где маховик находится в конструкции двигателя, и каким образом он располагается в силовой установке. Чтобы найти этот маховик, можно заглянуть в руководство по эксплуатации к своему автомобилю. На схеме чётко будет видно, где расположена деталь на конкретном моторе. Но даже если водитель не нашёл техническую документацию, с поиском элемента на практике проблем возникать не должно. На всех двигателях маховик находится возле коренного подшипника установленного коленвала. Это обусловлено тем, что именно этот подшипник самый мощный. А потому он сможет выдержать нагрузку от маховика.

На фланец коленчатого вала маховик фиксируется с помощью ступицы. При этом его обратная сторона зацепляется с главным сцепным диском или диском сцепления. То есть расположение можно охарактеризовать как установку маховика между корзиной сцепления и коленчатым валом силовой установки транспортного средства. Со стороны корзины осуществляется прочная фиксация с помощью болтового соединения. На наружном диаметре маховика предусматривается зубчатый венец. Он нужен для того, чтобы осуществлять зацеп за бендикс автомобильного стартера в тот момент, когда запускается двигатель.

На маховике обязательно присутствует специальная метка. Она предназначена для того, чтобы показывать оптимальное положение устройства относительно сцепного диска и коленчатого вала. То есть при демонтаже или замене маховик устанавливают строго согласно меткам. Каждый маховик предварительно перед установкой на автомобиль проходит процедуру балансировка на специальных стендах. Это необходимо с целью исключения возможного возникновения вибраций, которые могут передаваться на коленчатый вал автомобильного двигателя внутреннего сгорания.

Как проверить демпферный маховик

Существует распространенное заблуждение, что демпферные маховики – проблемная запчасть. Такое можно было сказать о первых модификация. На сегодняшний день производители совершенствуют конструкцию этого элемента, поэтому конечному потребителю предлагается качественная продукция.

Первым признаком, который заставляет многих автомобилистов проверить ДММ, – увеличение вибрации во время работы мотора. На самом деле зачастую подобный эффект связан в первую очередь с топливной системой, настройками ГРМ, а также со сбоями в электронике авто.

Прежде чем снимать маховик, необходимо исключить проблемы, которые имеют симптомы, схожие на повреждение маховика. Для этого следует провести диагностику транспортного средства.

ДММ является неразборной деталью, поэтому ее поломка не всегда определяется при визуальном осмотре. Чтобы убедиться, что проблема не в маховике, необходимо выполнить следующую процедуру.

Заводится мотор, и плавно поднимаются обороты до максимального значения. На некоторое время нужно задержать их и затем плавно снизить. Если во время диагностики не было слышно шумов и вибраций, то неисправность, из-за которой появились подозрения на износ ДММ, нужно искать в другом узле автомобиля.

В устройство демпферного маховика входят пружины с разной степенью жесткости, благодаря чему гасятся вибрации в разных диапазонах работы мотора. Появление вибраций на определенных оборотах может указывать на то, какой элемент вышел из строя – жесткий или мягкий.

Как отличить хороший маховик от плохого

Покупая запчасть, обращайте внимание на следующее:

• Упаковка. Качественные упаковочные материалы могут позволить себе только серьезные производители;
• Полиграфия. Качество шрифтов, пропечатки должны быть на высоте. Если какое-то слово или код на упаковке видны плохо, перед вами почти наверняка подделка или просто изделие от сомнительного производителя;
• Соответствие кодов. Обязательно проверьте защитный код. Введите его на сайте производителя;
• Дата производства. Слишком старый маховик покупать не стоит. Смазочные материалы спустя 3 года начинают терять свои свойства;
• Люфт. Подделка или бракованная продукция имеет большой люфт, а вот оригинал – совсем небольшой, который можно прочувствовать только при значительном усилии;
• Качество работы с металлом. Никаких задиров, царапин, сколов и т.п.

Отметим только, что отличить действительно качественный маховик от посредственного, но пригодного к установке, на глаз сможет только специалист с большим опытом. Вышеизложенной информации вам будет достаточно для того, чтобы купить деталь, которая отъездит большую часть указанного производителем километража. Подделку даже с привлекательным ценником брать не стоит – в долгосрочной перспективе вам все равно придется заплатить больше.

Как производится замена маховика

Замена маховика предполагает демонтаж детали. Выполняется этот этап по следующей схеме:

1. Снимаем КПП.
2. Демонтируем кожух маховика вместе ведомым и нажимным дисками.
3. Фиксируем деталь с помощью отвертки, чтобы она не прокручивалась при отвинчивании болтов.
4. Откручиваем шесть болтов, которыми крепится маховик (отворачивать болты следует в порядке крест-накрест, чтобы упростить выполнение работы).
5. Снимаем маховик и опорную шайбу. Нужно запомнить, как расположен маховик относительно смотровой метки.

Основные этапы установки нового маховика:

Устанавливая новую запчасть, следует обеспечить ее положение аналогичное тому, в котором находилась снятая деталь. Сборка всех сопряженных элементов выполняется в порядке, обратном разборке

Важно проследить за правильностью расположения кожуха маховика и соблюдать рекомендуемые автопроизводителем моменты затяжки болтов крепления (примерно 100 Н*м)

Затягивают крепежные болты на маховике крест-накрест. Кроме того, следует проверить, чтобы сама деталь стояла без перекосов.

После того, как маховик будет снят, нужно обеспечить стабильное положение коленвала, так как если он провернется, то это существенно усложнит сборку. Если же коленвал провернулся, вначале следует установить поршень 4-го цилиндра в верхнюю мертвую точку, а установку маховика выполнить в соответствии с меткой.

При соблюдении технологии замены маховика можно обеспечить длительную и бесперебойную эксплуатацию узла.

Как работает двухмассовый маховик

Во
время работы силового агрегата в обычном режиме начинается смещение
составляющих ДММ друг к другу. Происходит сжатие ими основного пружинного
блока. Когда увеличиваются нагрузки, в работу вступает крайний пружинный блок. Происходит
компенсация возрастания угла поворота частей маховика друг к другу. Данный
механизм согласован с силовым агрегатом в режиме резкого набора скорости или
торможения. Чтобы трансмиссия не подвергалась слишком сильным нагрузкам,
выпускаемые сегодня ДММ имеют несколько степеней сжатия.

Такая
конструкция дает двухмассовому агрегату возможность моделировать работу
одномассового при условии, что в двигателе не происходит резонансных явлений. Также
разделение дало возможность исключить появление колебаний резонансного
характера и в трансмиссии. Благодаря этому коробка передач прослужит гораздо
дольше — несмотря на то, что мощность, передаваемая двумя разделенными частями
механизма, значительно больше. Двухмассовый маховик, принцип работы которого
основан на поглощении вибраций пружинно-демпферной конструкцией, увеличивает
комфортность езды — вибраций не ощущается, нет нежелательных шумов.

Ремонт маховика

Ремонту поддаются далеко не все неисправности. Устранить можно:

• износ венца;
• нарушение центровки.

Первая неисправность устраняется путем установки нового венца с цельными зубьями. Вторая – посредством центровки маховика. Для этого разбирают трансмиссию.

Если речь идет об износе диска сцепления или места крепления коленвала, то они «лечению» не поддаются. Единственный вариант в этом случае – установка новой детали.

Что касается поломки демпферов, то они вполне поддаются ремонту. Он возможен и в домашних условиях, в гараже. Но стоит оговориться, что такой ремонт под силу только опытному автомобилисту. Поэтому лучше доверить его сотрудникам автосервиса.

Двухмассовый маховик, принцип работы

Однако зачастую это не самый лучший вариант маховика, используемого на автомобиле. Дело в том, что ДВС работает неравномерно, кроме того режимы движения постоянно меняются (ускорение, замедление), что приводит к дополнительным нагрузкам на коленвал. Пусть будет самая простая ситуация – автомобиль движется равномерно и прямо. Впереди освобождается дорога, предположим, что трактор свернул в сторону, получив свободное пространство, водитель начинает разгоняться.

При этом возникает несколько дополнительных источников нагрузки. Неравномерность процессов воспламенения топлива приводит к тому, что коленвал вращается также неравномерно. Ее частично сглаживает маховик. Но есть еще одна особенность – при ускорении автомобиля коленвал раскручивается с большей частотой, чем работал раньше.

Для вала она превышает частоту вращения маховика, вал уже раскрутился, а маховик, благодаря своей инерционности, – нет, вследствие чего возникают дополнительные нагрузки, так называемые «крутильные колебания». Они передаются в трансмиссию, в результате чего появляется дополнительный стук, вибрация в КПП и прочие подобные подарки. Выходом из такой ситуации может стать использование двухмассового маховика.

Что же это за устройство, позволяющее добиться отличного результата? Двухмассовый маховик показан на фото, по сути дела, он представляет собой два диска, соединённых между собой пружинами.

Конструктивное исполнение конкретного двухмассового устройства может быть отличным от показанного выше. В любом случае – это два диска, соединенных подшипником. Первый диск крепится на коленвал, и на нем располагается венец для подключения стартера, второй связан со сцеплением. Между дисками установлена пружинная демпферная система. Диски имеют возможность вращаться друг относительно друга, при этом пружины гасят рывки и различные колебания, возникающие при работе ДВС.

Однако не все хорошо, во всяком случае, двухмассовый маховик не может похвастаться широким применением, например, как обычный маховик ВАЗ 2108.

А все дело в том, что при движении на малых оборотах, особенно на автомобилях с дизельными двигателями, обладающими при этом повышенным моментом, неравномерность воспламенения топлива максимальна. Следствием движения в таком режиме будет возникновение значительных крутильных колебаний, приводящих к увеличенному уровню нагрузки на демпферные пружины. В результате чего двухмассовый маховик выходит из строя. Стоит отметить, что кроме двухмассового маховика есть и другие его разновидности, но это тема уже отдельного разговора.

Как устроен маховик?

Он представляет собой обычный диск диаметром 30-40 см. На торце располагаются зубья, благодаря которым достигается сцепление ведущего диска с валом стартера и последующее раскручивание коленвала при запуске двигателя. Маховик расположен на выходной части коленвала двигателя, а с другой стороны к нему фиксируется болтами корзина сцепления или гидротрансформатор. Отметим, что устройство маховика напрямую зависит от его принадлежности к определенной группе.

На сегодняшний день выделяются три вида маховиков:

1. Сплошной. Представляет собой простой чугунный диск с зубьями на торце. Такие модели распространены как на отечественных автомобилях, так и на иномарках, особенно эконом-класса.
2. Облегченный. Как правило, облегченная версия ведущего диска устанавливается или на авто с автоматической КПП, или на тюнингованные модели. Главная особенность такого диска — уменьшенная масса, вследствие которой достигается уменьшение инерции и увеличение КПД двигателя до 5%. Облегченный маховик является конструктивно упрощенной разновидностью сплошного типа. Основным его назначением является выполнение роли шестерни, которая вращается при запуске стартера.
3. Двухмассовый или демпферный. В настоящее время приобрел широкую распространенность вследствие своих преимуществ — гашения вибрации, устранения крутильных колебаний коленвала, повышения износостойкости синхронизаторов, защиты трансмиссии от перегрузок и понижения шума. Конструктивно усложненная модель маховика по сравнению с предыдущими видами.

Ввиду преимуществ демпферного маховика, он является предпочтительной и перспективной моделью в наше время. Именно поэтому мы предлагаем нашим читателям подробней ознакомиться с его устройством, ведь он всё чаще встречается на автомобилях.

Взаимозаменяемость различных видов маховиков

Стоимость современного двухмассового маховика достаточно высокая. Поэтому многие автовладельцы при его поломке задаются вопросом, можно ли заменить эту деталь на другую подешевле

Есть два момента, на которые нужно обратить внимание:

• После установки цельнометаллического маховика вместо демпферного вождение станет менее комфортным, быстрее выйдут из строя ШРУС, редуктор, трансмиссии и сцепление.
• При замене традиционного маховика на облегченный проблем не возникнет, однако придется перестроить мотор под новый режим эксплуатации.

При замене стандартного маховика в автомобиле на демпферный следует установить и новое сцепление, отрегулировав его. Если этого не сделать, задняя и вторая передача будут включаться с трудом.

Стандартный цельнометаллический маховик в основном устанавливается на машины с бензиновым ДВС, у него простая конструкция и повышенный ресурс эксплуатации. Облегченный маховик обычно используется, чтобы тюнинговать мотор, двухмассовыми маховиками комплектуются дизельные авто на заводах.

Отзывы автолюбителей на маховики

1. Какой тип маховика для автомобиля подходит лучше всего?

   «Считаю, что оптимальный вариант для машины – одномассовый маховик. Больше шести лет откатал на одномассовом ките «Валео», никаких проблем не возникало, механизм работает без нареканий».

2. Бренды маховиков для автомобиля.

   «Многие автовладельцы утверждают, что маховики «Сакс» хуже, чем «Люк». Я на своем опыте проверил качество деталей этих брендов. После того как для своего автомобиля приобрел комплект сцепления «Сакс», заметил, что появились пробуксовки.

   На машинах с завода устанавливают разные маховики, к примеру может быть и «Люк», и «Сакс», и «Валео». Оригинальный «Люк», который производили для «Фиата» больше 15 лет назад, конечно, был высокого качества, с большим ресурсом. К сожалению, этого нельзя сказать о современных деталях».

3. Можно ли восстановить маховик в автомобиле?

   «Если вы решили отремонтировать механизм, будьте готовы к появлению серьезных проблем при эксплуатации автомобиля. Дело в том, что внутри восстановленного маховика будет установлена старая, изношенная деталь. К примеру, пружина откатала 200 000 километров, после чего ее достали из вышедшего из строя маховика, отремонтировали его, пружину смазали и установили обратно. Но усталость металла никуда не исчезла».

4. Когда менять двухмассовый маховик в автомобиле?

«У такого маховика определенный ресурс, по истечении этого времени механизм выходит из строя. Поэтому его замену нужно выполнять вместе с диском сцепления».

Что лучше: одномассовый или двухмассовый маховик?

«Если хотите без проблем ездить на исправной машине, выбирайте одномассовый маховик. Дело в том, что двухмассовый механизм придется менять через 30 000 километров или даже раньше. Новые детали, которые сегодня поставляются в автомагазины, низкого качества. Понятно, что с одномассовым маховиком будет сильнее передаваться вибрация на кузов, но к этому быстро привыкаешь».

Маховик в автомобиле представляет собой механизм, который улучшает работу двигателя внутреннего сгорания. Если деталь выйдет из строя, вы заметите следующие признаки неполадки: силовой агрегат будет с трудом запускаться, появятся посторонние звуки, стук, биение, сцепление перестанет нормально работать.

Не стоит игнорировать такие сигналы. Ведь неисправность маховика сказывается не только на комфорте вождения, но и снижает ресурс других, связанных с ним, узлов автомобиля.

Конструкция маховика

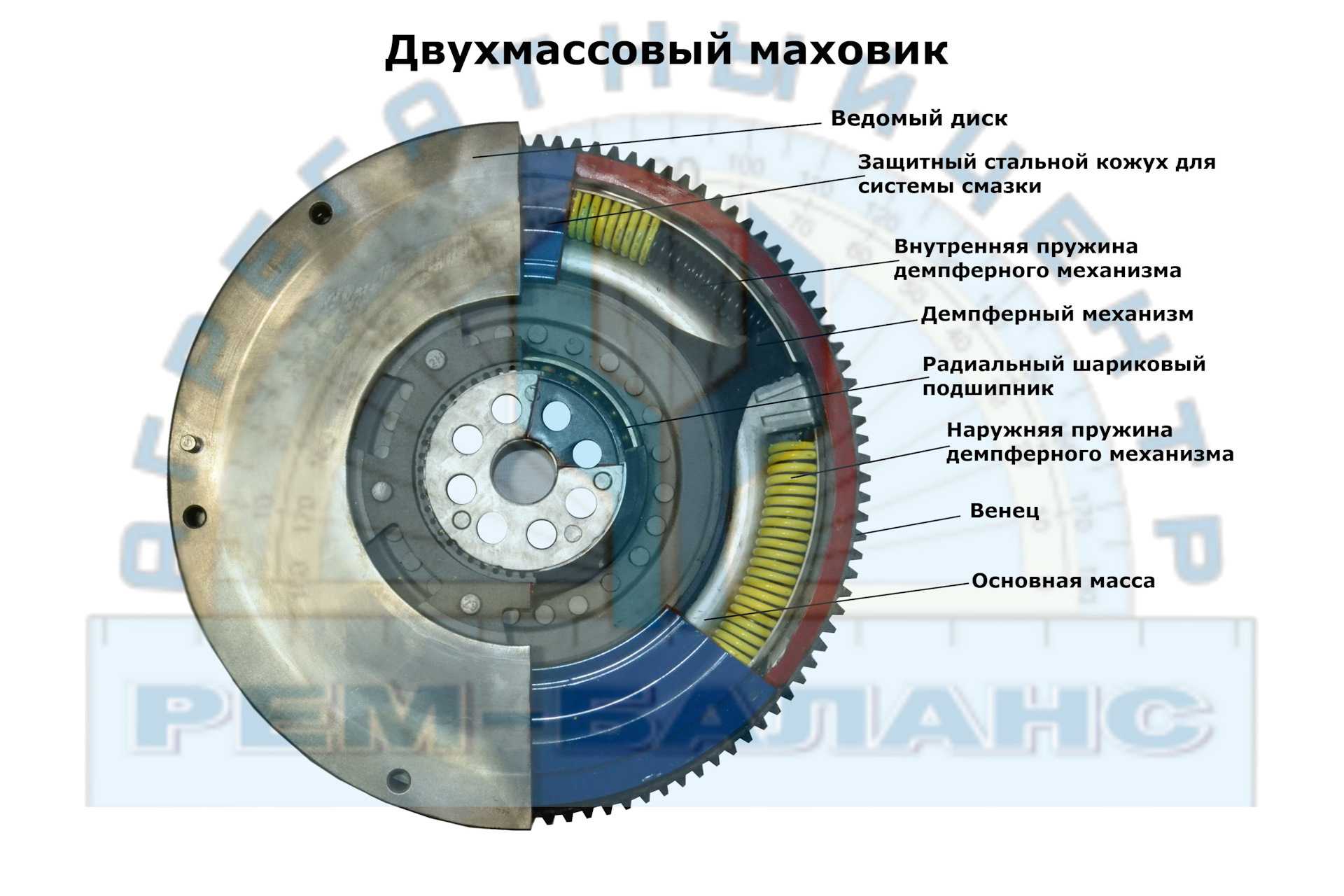

Конструкция двухмассового маховика

Различают сплошные (обычные), двухмассовые и облегченные маховики. У каждого из видов есть свои плюсы и минусы.

Сплошной или обычный маховик – конструкция предыдущего поколения, представляющая собой диск из чугунного сплава, на который по окружности напрессован стальной зубчатый венец. Такие маховики использовались, когда двигатели были еще «медленными» и не развивали такой мощности, как сейчас. Их основной плюс – элементарная конструкция, в которой практически нечему ломаться. Да и цена ниже, чем на более современные модели. Но на мощном двигателе простой маховик неэффективен и дает чрезмерную нагрузку на трансмиссию. Даже диски сцепления с демпфирующими пружинами не гасят колебания коленвала на старте и холостом ходу так эффективно, как это требуется. Тем не менее, многие автолюбители специально устанавливают сплошные маховики вместо двухмассовых, считая это более экономным вариантом.

Сплошной маховик

Двухмассовый маховик (он же демпферный, ZMS, DMF, Dual Mass Flywheel) – современная разработка, направленная на максимальное гашение всех нежелательных колебаний коленвала на мощных двигателях с МКПП, облегчение переключения передач и уменьшение шума двигателя. Он состоит из двух дисков, соединенных через радиальный и упорный подшипники скольжения. Один диск является частью коленвала, а второй – частью сцепления. Между дисками расположен пружинно-демпферный механизм, гасящий колебания и защищающий коробку передач от вибрационных нагрузок. В двухмассовых маховиках используются пружины двух типов: менее жесткие поглощают энергию при умеренных колебаниях, а более жесткие задействуются при больших нагрузках. В отличие от пружин в диске сцепления, дуговые пружины маховика имеют большую длину и энергоемкость, что позволяет фрикционному диску маховика отклоняться (поворачиваться) в обе стороны на угол до 100 градусов относительно состояния покоя.

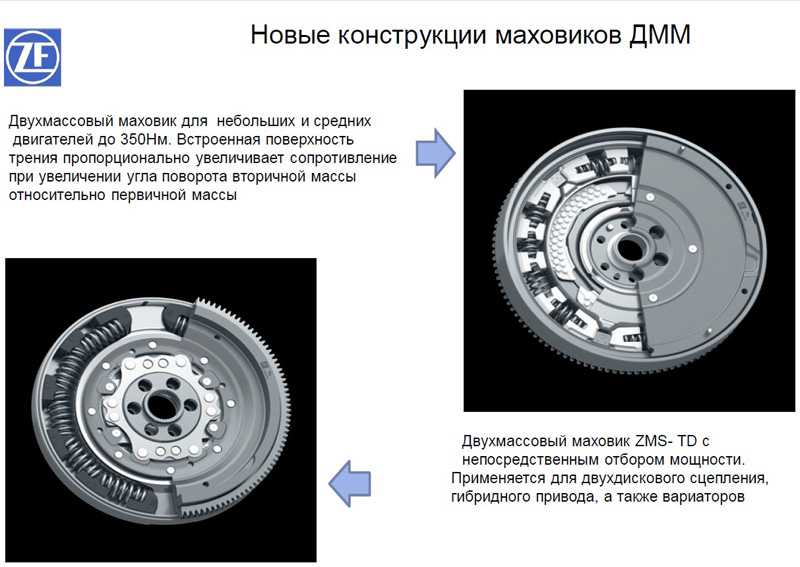

Варианты размещения пружин

Последняя модель – двухмассовый маховик с маятниковым гасителем колебаний. Внутри маховика устанавливается центробежный маятник, который убирает остаточные колебания после дуговых пружин.

Виды двухмассовых маховиков: 1. Двухрядный с дополнительным внутренним контуром. 2. С маятниковым адаптивным демпфером. 3. С адаптивным увеличением трения, для небольших и средних ДВС. 4. С непосредственным отбором мощности, для двухдискового сцепления, гибридного привода и вариаторов.

Облегченный маховик – идея, пришедшая из автоспорта. Как понятно из названия, он имеет меньший вес по сравнению с обычным маховиком (примерно на 1,5 кг), а значит, отбирает чуть меньше мощности двигателя. Конструкция облегченного маховика представляет собой один диск с отверстиями ближе к наружному краю. Исследования показали, что облегчать внутреннюю часть маховика бессмысленно: вырезы ближе к оси вращения не влияют на экономию энергии, зато ослабляют всю конструкцию. И наоборот, уменьшение веса и толщины наружной части мало сказывается на прочности, но заметно повышает отдачу мощности мотора (на 5% и выше). Такие маховики используются в профессиональном автоспорте и любительском тюнинге, когда переделываются практически все узлы автомобиля.

Можно ли самостоятельно его заменить или отремонтировать?

Прежде чем установить новую деталь, придется выполнить целый комплекс работ:

• демонтировать карданный вал;
• отсоединить стартер, предварительно обесточив его путем снятия электропроводки с втягивающего реле;
• возможно, снять коробку передач, что связано с серьезными силовыми нагрузками;
• демонтировать механизм сцепления;
• снять маховик вместе с ведомым диском.

Заменить комплектующую самому в теории возможно, если есть определенные навыки и большое желание. А вот для ее восстановления понадобится специальное оборудование. В хорошем автосервисе выполнят комплексную диагностику и дефектовку, устранят неисправности, затем маховик отшлифуют, почистят, смажут и установят на место с новой начинкой. Залогом его длительной послеремонтной эксплуатации станут профессиональные сварочные и токарные работы, а также квалифицированная балансировка, без которой все усилия будут напрасны.

В результате постоянного использования автомобиля могут появиться различные поломки. Они делятся на две основные категории: неисправность сцепления и износ привода. Далее рассмотрены признаки каждой из проблем и ее решение.

Основные внешние признаки неисправности сцепления

• Сцепление ведет или, наоборот, буксует
• Появляются рывки на месте
• Салон автомобиля вибрирует, когда сцепление включено
• При езде появляются шумы

Существует ряд причин неисправностей, самые частые из которых:

• Неправильная эксплуатация машины. Здесь среди прочего выделяют резкое начало движение с большим ускорением и постоянное удержание ноги на педали во время движения.
• Истечение срока пользования.
• Износ ведомого диска. Стоит отметить, что эта деталь при правильной эксплуатации служит вплоть до пробега в 100км, но если с автомобилем обращаться не бережно, гонять на больших скоростях, то диск сотрется уже на 30-40км.
• Установка не оригинальных деталей или же деталей плохого качества.
• Загрязненность фрикционных накладок. Причиной этого чаще всего становится попадание на эту деталь машинного масла или же повреждения сальников (двигателя либо коробки передач).

В результате первичного осмотра диагностировать проблему можно не с абсолютной точностью, поскольку один признак может указывать сразу на несколько неисправностей. Поэтому рекомендуется полностью разбирать механизм для более точного определения проблемы.

Наиболее частые виды поломок сцепления:

• Накладки весомого диска износились и вышли из строя
• Корзина диска повредилась в результате эксплуатации
• Дисковые накладки загрязнились
• Ведомый диск пришел в негодность
• Пружины утратили эластичность
• Диафрагментальная пружина лопнула или ослабла
• Нажимной подшипник лопнул или износился
• Маховик пришел в негодность
• Вилка стала заедать

Если переключение скоростей во время передвижения затруднительно, во время езды слышен странный шум или треск, а также ход педали увеличивается, то дело, вероятнее всего, в неисправности сцепления.

Если появляется горелый запах при переключении сцепления, автомобиль ведет, двигатель быстро перегревается и бензин расходуется быстрее, это значит, что сцепление буксует.

Если автомобиль движется рывками даже при мягкой езде, то виной этому выжимной подшипник. Скорее всего, произошел его износ: подшипник деформировался.

Нажимной диск может прийти в негодность при неисправности корзины.

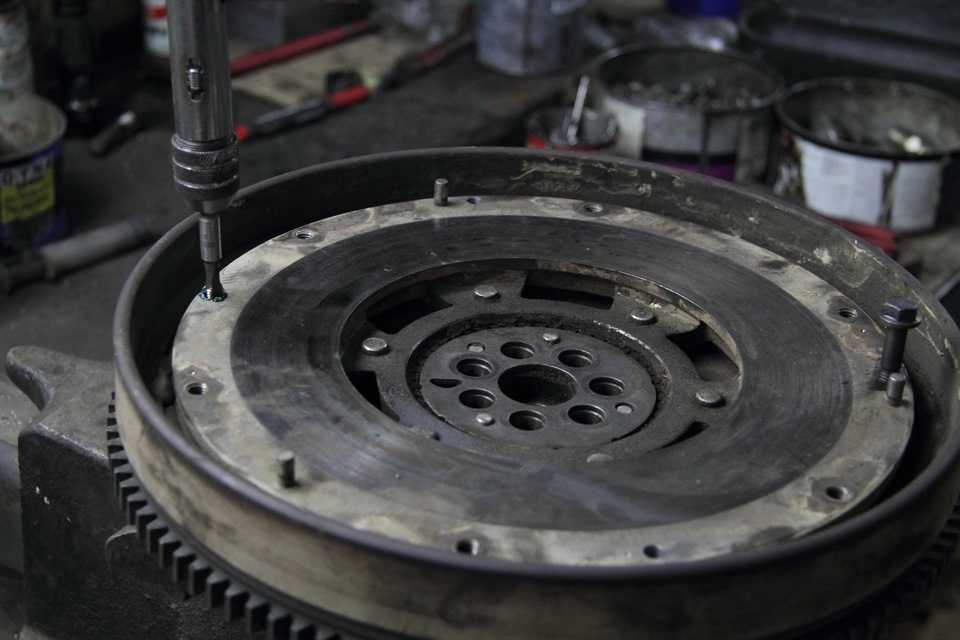

Ремонт двухмассового маховика

Симптомов поломки демпферного маховика может быть много, в зависимости от того, что повреждено. Если при запуске или остановке двигателя вы слышите посторонние звуки, это может быть поломкой демпферного маховика. Особенно это заметно на небольших оборотах двигателя, а при увеличении оборотов посторонние вибрации и звуки пропадают. Разбалансировка маховика сопровождается громким гудением, которое увеличивается с увеличением оборотов двигателя. Если во время разгона автомобиля чувствуются вибрации, то это говорит об износе демпфера маховика. Аналогичные симптомы могут быть и при других поломках. Как же проверить демпферный маховик? Для этого необходимо провести несложный тест. На высокой передаче замедлиться до 1300-1500 оборотов в минуту, а затем педаль газа нажать максимально возможно в крайнее положение. Если вы не услышали странных звуков и вибраций, то ваш маховик работает, скорее всего, нормально. Данный тест очень перегружает маховик, поэтому не проводите его часто.

Но если вы уверены в поломке демпферного маховика, то приготовьтесь к большим расходам. Правда, некоторые сервисы предлагают разборку и восстановление двухмассового маховика. Но тут необходимо хорошо подумать. Заводы-производители не предусматривают ремонт демпферного маховика, поэтому не поставляют в продажу необходимые детали. Чтобы демпферный маховик служил долго, рекомендуется: • Не перегружать автомобиль; • Не бросать педаль сцепления; • Не начинать движение с повышенной передачи; • Не пробуксовывать; • Не водить автомобиль агрессивно.

Какие преимущества и недостатки?

На практике водителю важны не столько технические показатели и конструктивные особенности механизма, сколько удобство и комфорт вождения. Установка в автомобиль двухмассового маховика дает на практике следующие преимущества:

• Переключение передач становится более удобным и мягким.
• Инерционный момент при переключении уменьшается.
• Увеличивается ресурс ДВС и КПП.
• В картере сцепления достигается экономия пространства, что является важным преимуществом для компактных транспортных средств.

Несмотря на многочисленные преимущества, у него имеются и недостатки. Во-первых, стоимость достаточно высокая. Во-вторых, срок эксплуатации значительно ниже, чем у дисков сцепления других разновидностей. Такой недостаток обусловлен конструкцией и внутренней смазкой, которая в течение эксплуатации разрушается. Это единственные существенные недостатки, которые имеются у двухмассовых маховиков.

Несмотря на то, что ресурс эксплуатации детали не является неограниченным, при правильной езде ресурс оценивается в 350-400 тысяч километров.

Вопросы выбора и замены венца маховика

Демонтаж напрессованного зубчатого венца

В процессе эксплуатации двигателя зубцы венца подвергаются интенсивному износу, который может усиливаться при некорректной работе стартера (например, если бендикс не сразу отводит шестерню от венца при пуске двигателя или неправильно позиционирует шестерню относительно венца). Поэтому с течением времени зубцы венца стачиваются и выкрашиваются, что приводит к ухудшению запуска двигателя или даже к невозможности выполнить его с помощью стартера. При износе зубцов венец необходимо перевернуть или заменить на новый.

На замену нужно выбирать зубчатый обод маховика с теми же характеристиками, что имела старая деталь

Особое внимание необходимо уделять модулю зацепления m — эта характеристика должна иметь то же значение, что и у старого венца. Если же вместе с венцом маховика меняется и шестерня стартера, то обе детали должны иметь одинаковый модуль зацепления

То есть, при ремонте вполне допускается использование шестерни и венца с другим количеством зубцов, но при этом их mдолжен иметь одно значение.

Замена венца производится на демонтированном маховике в соответствии с инструкцией по ремонту данного конкретного автомобиля. Как правило, напрессованные венцы можно снимать и устанавливать только после нагрева — деталь при нагреве расширяется и может быть снята или установлена на свое посадочное место.

При правильном выборе и замене зубчатого венца маховика двигатель будет уверенно запускаться, а зубчатая передача будет подвергаться минимальному износу.

Еще в этом разделе

Lada 2107 2003, engine Gasoline 1.6 liter., 74 h. p., Rear drive, Manual — parts

Comments 8

Я дома с помощью духовки и перчаток проделал операцию по запрессовке венца за 15минут, из них 14.5 минут ушло на разогрев духовки. А на счёт турботемы ты не удивил, они мало чё делают ровно. всегда приходится переделывать/переваривать

Теперь не знаю как переделать. Сваркой прихватили придется раварить или так оставить. Если мешать ничего не будет, то как бы пофиг на этот венец. Он все равно только для стартера.

и дисбаланс будет. купи новый маховик, перепрессуй венец и отдай токарю чтобы срезал лишнее мясо. у меня в БЖ показано как переделать маховик

Посмотрю. Но не хотелось бы конечно еще тратиться на маховик. Да и токаря порой найти сложно.

ну тогда в будущем потратишься на ремонт

Нет я в смысле что хочу этот доделать. а не новый покупать)

Как говорится, хочешь сделать хорошо — сделай это сам)

Ну я не мастак в этом. Но потом узнал что такую операция делают почти везде. И по деньгам дешевле было бы.

Источник

Конструкция маховика

Изначально детали изготавливалась из чугуна цельной, в настоящее время кроме классических модификаций существуют дополнительные виды маховиков демпферный и облегченный. Автомобиль комплектуется этим узлом на заводе, но в некоторых случаях владелец может произвести тюнинг ДВС, заменив его другой модификацией.

Классический сплошной

Традиционный полнотелый маховик отливается в виде диска из серого чугуна. Этот конструкционный материал не пригоден для изготовления зубчатой передачи, зато резко снижает себестоимость детали и повышает эксплуатационный ресурс.

Затем на наружный диаметр заготовки напрессовывают обод маховика с зубьями для периодического зацепления в момент запуска ДВС с бендиксом стартера. Диаметр готового изделия обычно составляет 40 см, число зубьев зависит от конкретной схемы передачи авто.

Рис. 7 Цельнометаллический маховик

С одной стороны поверхность маховика имеет вид фланца для присоединения к аналогичным посадочным отверстиям главного диска сцепления. Для защиты от механических повреждений используется кожух маховика, крепящийся болтами к блоку цилиндров.

При регулярном подключении/отключении стартера возможна поломка зубьев. Поэтому обод (венец) считается расходным элементом детали, продается отдельно. Корпус (тело) ремонту обычно не подлежит, заменяется целиком после выработки ресурса.

Это интересно: Технические характеристики 5S FE 2,2 л

Рис. 8 Венец маховика

В современных машинах воспламенением в камерах сгорания заведует датчик ДПКВ или ВМТ. Он отсчитывает проходящие мимо его зубцы наружного венца маховика, определяя положение коленвала в каждый момент времени. Сигнал подается в бортовой компьютер, по положению вала вычисляется, какой цилиндр в это время сжимает топливную смесь, подается искра для воспламенения.

Облегченный

При решении основной задачи при комплектации коленвала маховиком – вывод из мертвых точек поршней ДВС, автоматически возникает другая проблема:

• тяжелая деталь сильнее нагружает коленчатый вал и увеличивает время разгона машины;
• угловая скорость маховика не может снизиться мгновенно, при торможении происходит запаздывание.

Рис. 9 Облегченный маховик

Поэтому для улучшения указанных характеристик мотора вес детали снижают на несколько килограммов, изготавливая прорези ближе к центру. Динамика улучшается максимум на 5 – 7%, однако на низких оборотах возникают следующие минусы:

• затрудненное движение по скользкой и грязной трассе;
• снижение момента крутящего;
• при переключении на высшую передачу недостаточный набор оборотов, изнашивается диск сцепления;
• небольшое увеличение расхода горючего;
• быстрая потеря крутящего момента, несмотря на практически мгновенный разгон.

Для облегченных деталей из алюминиевого сплава или с прорезями в теле используется стандартный кожух маховика, которым укомплектована машина на заводе.

Двухмассовый

Проблему компенсации вращательных колебаний решает демпферный маховик, конструкция которого схожа с обгонной муфтой генератора. В отличие от бензинового двигателя дизельный мотор по умолчанию низкооборотный. Динамика машины достигается за счет передаточного числа трансмиссии. Кинематическая схема привода здесь сложнее, детали прочнее, а узлы крепче.

Рис. 10 Двухмассовый маховик

Двухмассовый маховик ДВС имеет сложную конструкцию:

• один диск (корпус) крепится на коленвал, имеет наружный венец для зацепления со стартером;
• второй зафиксирован на диске сцепления;
• между собой диски вращаются относительно друг друга на радиальном и упорном подшипниках;
• демпфирующие пружины так же находится между дисками в полимерном сепараторе, предотвращающем блокировку.

Рис. 11 Конструкция демпферного маховика

В момент запуска ДВС работает пакет с мягкой пружиной, в нормальном режиме работы двигателя включается в действие жесткая пружина. Для смазки деталей трения используется паста с сульфидом молибдена, закладывающаяся в маховик на весь эксплуатационный ресурс, составляющий около 150 000 км пробега машины. Причем, смазка не должна попадать на детали сцепления, с торцов дисков маховика она удаляется при ТО и осмотре.
