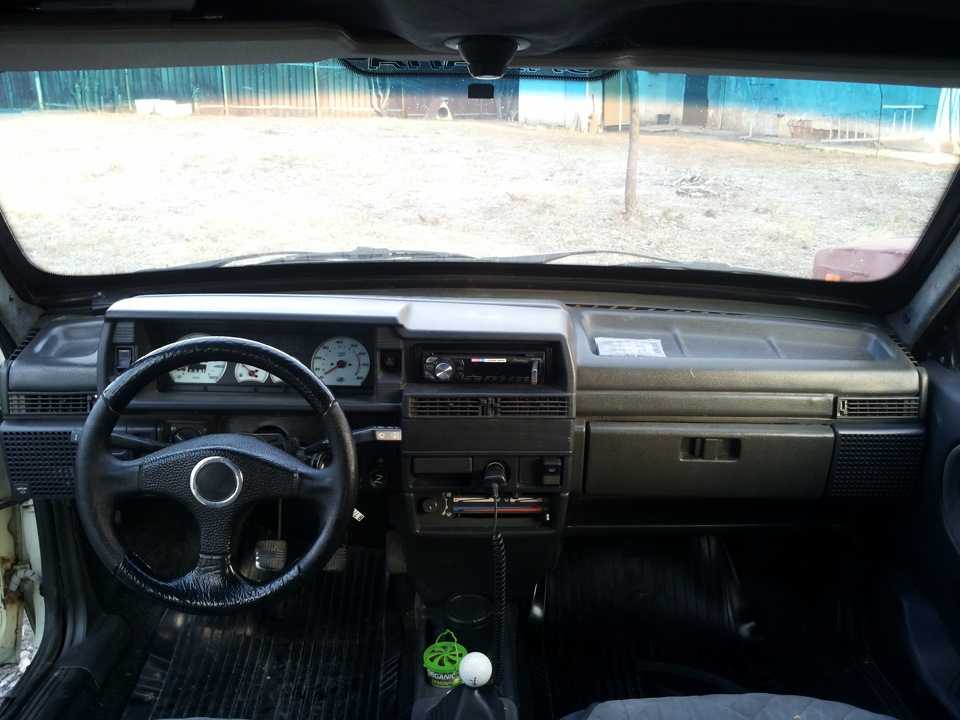

Ваз 2109 высокая панель и низкая

Тюнинг ВАЗ 2109

Электронная комбинация приборов, вначале устанавливаемая на ВАЗ 2110, а затем и на Лады Самары второго поколения, часто является предметом обожания владельцев ВАЗ 2109 с низкой и высокой приборной панелью. Неудивительно, новая приборка выглядит не в пример краше старой, да и ее подсветка организована изнутри, а не снаружи, как на старых комбинациях. Плюс, новой приборке не нужен тросик спидометра, который часто отказывает или начинает досаждать издаваемым шумом. В связи с этим хорошая новость: комбинацию приборов ВАЗ 2110 можно установить на ВАЗ 2109, и в этой статье будет рассмотрено, как это можно сделать своими руками.

Комбинация приборов ВАЗ 2110 имеет каталожный номер 2110-3801010-02.

Плюсы в сравнении со штатной панелью ВАЗ 2109:

Спидометр и тахометр расположены в центре, что более наглядно, приборы не загораживаются ободом руля.
Более точные приборы.
Лампа критического остатка топлива не моргает при колебаниях уровня топлива в баке, а загорается под управлением электроники.
Есть режим самодиагностики, который активируется включением зажигания при нажатой кнопке сброса счетчика суточного пробега.

Нужно допиливать козырек панели приборов, размеры комбинаций отличаются.
Необходимость подбирать датчик уровня топлива под соответствующее сопротивление, иначе указатель будет врать.

Так или иначе, но плюсы перевешивают.

Да, еще один момент. Понадобится установка датчика скорости, именно от него работает спидометр.

Для подключения новой комбинации приборов понадобится произвести переключение проводов в колодках X1 (белая) и X2 (красная), подключаемых к ней в соответствии со следующими таблицами:

В результате на своих местах останутся только 3 провода.

Если нет уверенности в своих силах, чтобы все вернуть на место лучше подписать первоначальное расположение каждого провода в колодке.

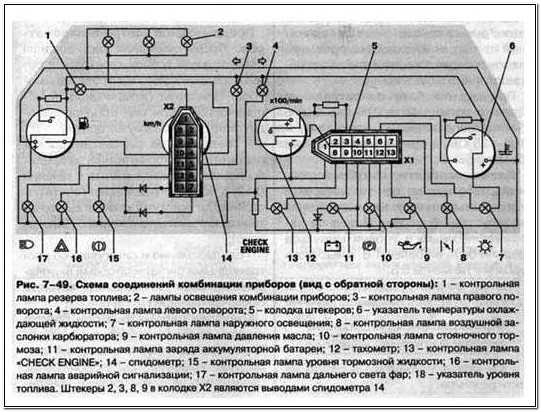

Нумерация контактов в колодках в соответствии со схемой:

Подключение контрольной лампы уровня тормозной жидкости нужно доработать: черный провод от этой лампы переключить от корпуса («земли») к +12В, иначе контрольная лампа не будет работать. Если на панели есть второй ЖК дисплей для указателя внешней температуры, нужно установить сам датчик (на ВАЗ 2109 его нет), и провода от него подключить в соответствии со схемой, к контактам 1 и 2 колодки X2 (красная).

Датчик скорости вкручивается на место тросика спидометра, но разводка контактов там отличается, смотрим на цифры на самом датчике. Для верного подключения нужно использовать следующую таблицу:

Установка.

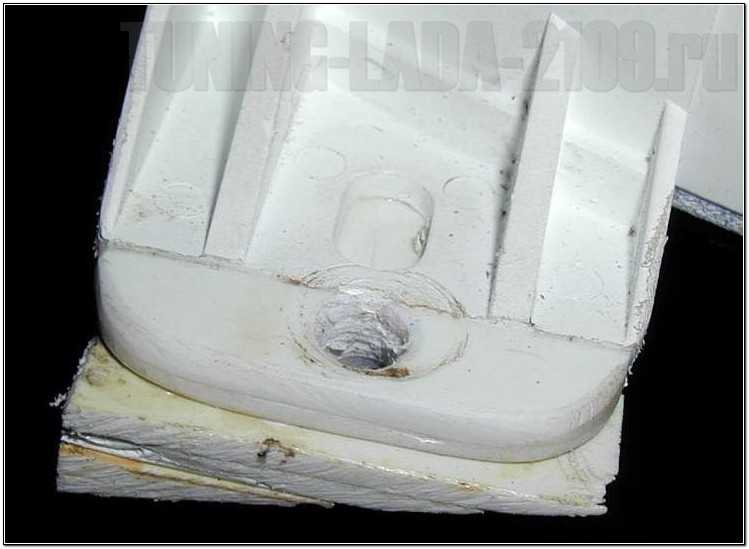

Новая комбинация немного короче штатной, поэтому требуется переделать одно ушко крепления, а именно немного нарастить его в длину. Делается это наклеиванием пластины из полистирола. Также корректируем угол наклона приборки подклейкой дополнительных пластин на поверхность крепления. Наращивать ухо крепления лучше с левой стороны, чтобы кнопка габариты/ближний свет встала на свое место без проблем. Приклеить все можно суперклеем.

Козырек.

Окно в штатном козырьке панели приборов ВАЗ 2109 не совпадает по форме и размерам с комбинацией приборов ВАЗ 2110. Поэтому при помощи эпоксидки подгоняем форму окошка под новую приборку с помощью подрезания и распорок. Затем все зашкуриваем и красим козырек.

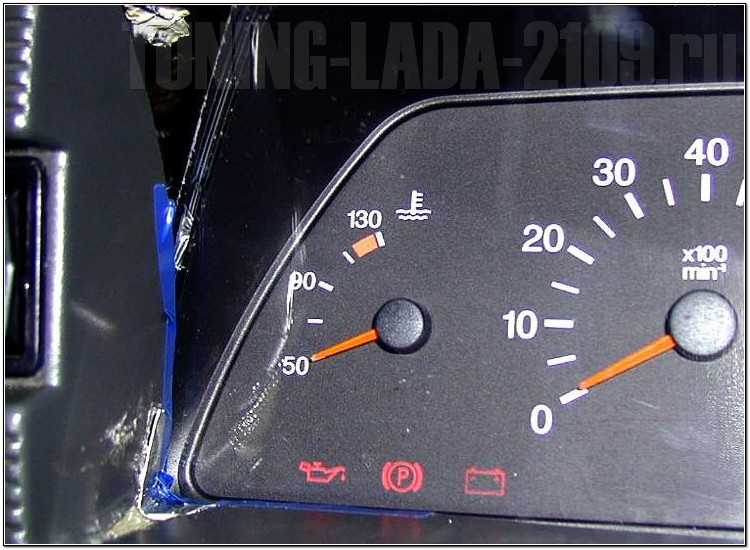

Внешний вид доработки.

Выглядит все это конечно здорово по сравнению со штатной приборкой, особенно в темноте:

Датчик уровня топлива.

Придется подобрать датчик указателя уровня топлива, так как штатный будет подвирать. Вот таблица сравнения параметров различных отечественных датчиков:

Наиболее точно показывает уровень датчик с маркировкой 2108-3827010-01, в начале красной зоны в баке остается литров 5 топлива, а середина шкалы указателя приходится примерно на остаток в 20 литров.

Лучше перед приобретением датчика измерить его сопротивление и взять тот, который при пустом баке имеет сопротивление до 360 Ом.

Вопрос — Ответ

Ответы на вопросы читателей

Вопрос: Помогите разобраться плиз! купил зеркала заднего вида с повторителями поворотов, не знаю как правильно подключить! Ответ: Повторители поворотников в зеркалах логично было бы подключить к боковым повторителям на крыле, или вместо них.

Вопрос: Меня интересует можно ли поставить другой краник на печку более надежный! Заранее благодарен!!! Ответ: Есть керамические краники, производства Luzar, есть мнение что они понадежнее. Но тут дело в самой конструкции краника, которая сама по себе ненадежна, поэтому я бы порекомендовал убрать его вовсе.

Вопрос: Я хотел узнать какой моторчик бачка омывателя от иномарки можно поставить на ваз? Ответ: Говорят, подходит от BMW E36, старых VW Golf. Только там тоньше патрубок, который вставляется в бачок, поэтому его нужно дополнительно обмотать изолентой.

Вопрос: Здравствуйте! хотелось бы узнать, возможно ли поставить на ваз 21093 панель приборов от ваз 2115. Заранее спасибо! Ответ: Да, это возможно, приборная панель ВАЗ 2115 (европанель) штатно устанавливается на ВАЗ 2114, соответственно подойдет и на ВАЗ 2109.

Вопрос: Какая обшивка от иномарок подходит к ВАЗ 21099? Ответ: Не встречал иномарочных обивок на дверях наших авто, навряд ли что-то подойдет, т.к. у ВАЗ 2109 нет прообраза среди иномарок.

Вопрос: Подскажите возможна ли установка люка на ВАЗ 2109 своими силами, если да то от каких машин и каким образом. Если можно подробным описанием. Ответ: Вот статья вам в помощь: Люк в крыше

Вопрос: Как правильно? При установке дополнительных волговских сигналов: контакт 86 по вашей схеме идет на массу,а другие показывают на + АКБ вместе с контактом 30. Спасибо. Ответ: Правильно так, как на схеме в статье Установка сигналов от Волги.

Вопрос: Здравствуйте, подскажите пожалуйста какой АКБ лучше поставить на девятку. Сейчас стоит TUDOR 55A 410A, смотрю MUTLU CALCIUM SILVER 60 A/ч или BOCSH S5, но они дороговаты, вообще выбираю между тремя производителями: Мутлу, Варта, Бош. Вы как опытные ребята посоветуйте. Переплачивать особо не хочется. Ответ: Нормальные марки АКБ, которые вы назвали. Главное — чтобы оказались неподдельные. Если бюджет ограничен — берите тот, на который хватает. У меня вообще какой-то дешевый с 2009 года стоит, раза 2 в год снимаю для подзарядки (хотя лучше раз в сезон), нормально крутит, только в мороз похуже. Если регулятор напряжения не халтурит — все должно быть нормально. А вообще от брака никто не застрахован.

Вопрос: Вот купил в сентябре прошлого года мой первый автомобиль. За зиму попытался довести ее до ума, все делал своими руками, поменял железо, перекрасил, доставил много чего по мелочи. Посоветуйте, что можно доработать в машине на начальном этапе? Ответ: По внешнему виду могу посоветовать: Делаем черные фары, Тюнинг решетки радиатора А так много чего можно сделать в салоне, типа разных усовершенствованных подсветок: Модернизация подсветки бардачка, Светодиодная подсветка панели приборов, Тюнинг панели приборов

Спасибо Не нравится amigo-zzz 21 Дек 2007

Просто с низкой панелью машины были самого первого выпуска. Годов так скажем 80-тых.

И до кокого года такой серии выпускали?

Прошу прощения уважаемый, но что за подсветка у головы должна быть?) Ксенон наверно)))

Да нет. я думаю хватит тех которые сейчас стоят на хороших,современных магнитолах.

Кстати сказать раньше машины лучше были,( в свое время приходилось заниматься их ремонтом) машины которые пошли с 95-96 года и выше сделаны хуже. И ржавеют быстрее и шума в них больше. У самого была 90 года (правда справедливости ради надо отметить — реэкспортная, финка) вот это тачка была и тихо и тепло, и при поддомкрачивании двери не заедало, как у других, более ранних. Так что нужно выбирать, можно и на неплохой экземплярчик нарваться. Кстати, у финок подогреватели двигателя стоят практически у всех.А магнитолу если нормальную поставить, то мешать не должна, даже от дороги меньше отвлекаешься, если на нее посмотреть нужно (если ВП будет).

Неплохо было бы уточнит следующие:1. по качеству финки луче наших?2. Финки дороже чем Русские?Значит вам приходилось занимался их ремонтом. и вы считаете что раньше до 95-96 годов выходили вазы лучшего качество чем нынешние. хм интересно.Тогда вопросы в следующем:3. Узнать старой ли закалки (создания) машина или новой можно только по году ?или же можно отличит еще по каким не будь параметрам?4. То есть получается что если располагаешь небольшой суммой на машину(2000$) то луче брать старой закалки,машину которая выпускалась до 95 года?

Какая торпеда подойдёт на ваз 2109

Торпеда ваз 2109 от бмв е30

Проблем с установкой торпеды в ваз 2109 от BMW E30 возникает много, но результат получается отменный. Торпеду стоит искать на авторазборках, можно через знакомых (если таковых очень много)). Не забываем к ней бороду и панель приборов.

На полную установку торпеды на ваз 2109 от bmv e30 с нуля уйдет 2 – 4 полных дня. Крепление к кузову производим при помощи саморезов и мебельных уголков. Торпеду предварительно обрезаем вдоль лобового стекла по форме; предварительно обрезаем воздуховоды для лучшей состыковки с девяточной печкой. Прикручиваем к кузову по бокам на штатные крепления (которые на панели) саморезами, предварительно отрываем шумоизоляцию (потом обратно приклеим). Щели, получившиеся между печкой и воздуховодами, заклеиваем скотчем (армированным). Этот скотч неплохо держит температуру при отличных клеящих способностях.

Приборы от бмв поставить не получилось (после установки пошел дым из тахомерта при включении), возникла идея поставить приборы от ваз 2106!

Проблем и мороки с переделкой получится меньше, да и шестерочные приборы подходят по сопротивлению. Единственная проблема – тахометр от ваз 2109 пришлось встраивать в корпус тахометра от ваз 2106 (инжектор vs. Карбюратор) Кнопки обогрева заднего стекла, аварийку, эсп и остальные были встроены в пластик рядом с печкой. Проводка печки подключается на ура, разъемы совпадают.

Торпеда

наВАЗ 2109 с Опель Вектра Б. Обзорторпед наВАЗ 2109 с иномарок.

Торпеда опель астра ф в ВАЗ 2109

как смотрится опель торпеда

в жигулях.

После установки торпеды и доводки до ума в машине стало определенно комфортнее и приятнее находится, исчезли скрип, дребезги и ощущения от дороги.

Проблемы после установки торпеды:

1) Бардачок не открывается. Нужно делать новые крепления (а можно просто посадить на саморезы)

2) Есть щели по бокам. Ручки поворота зеркал приходится снимать, т.к. они упираются в боковые части панели.

Морозы зимой -30 подтвердили, что обдув не пострадал, а может даже стал лучше. Регулировки печки были убраны. Теперь регулируется открытием-закрытием воздуховодов.

Индивидуальная подсветка ног для ВАЗ 2108, 2109, 21099

Сделал подсветку ног, но не описывал сам процесс, фоток особо много нет, поэтому постараюсь всё подробно описать,

BMW 530e PHEV был обновлен новым аккумулятором, улучшенной экономичностью, сниженным уровнем выбросов и увеличенным запасом электроэнергии. Гибридный BMW 530e был

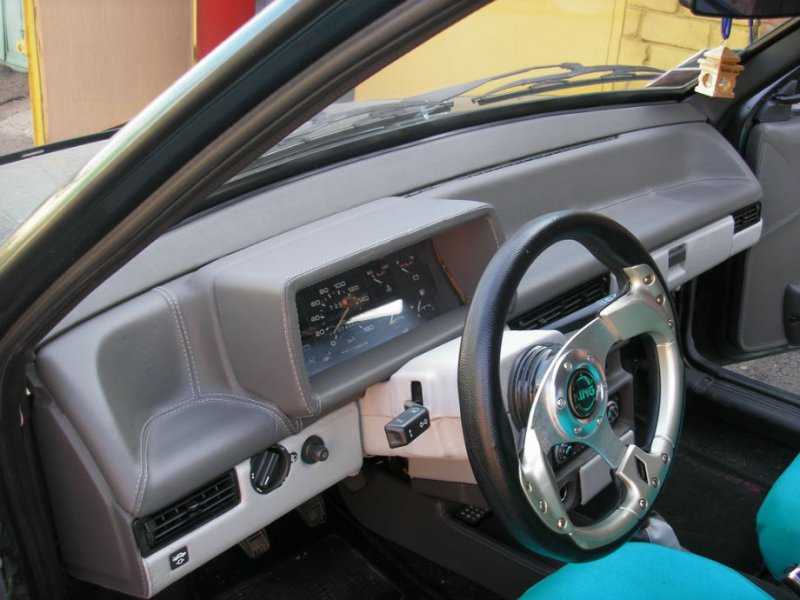

Обтяжка торпеды автомобиля

Еще одним способом избавиться от некачественного пластика в салоне автомобиля можно назвать проведение обтяжки торпеды. Как правило, для этого используется кожа или качественный заменитель. Выполнить самостоятельно обтяжку достаточно сложно, пластик, который ранее был частью дизайна салона, будет служить в качестве основы.

Врезка: Важно: Рекомендуется проводить обтяжку только после создания всех необходимых ниш для установки дополнительного оборудования. В противном случае существенно повышаются затраты

При выборе материала нужно отказаться от ткани, так как передняя панель постоянно находится под прямыми лучами солнца, довольно часто подвергается большему воздействию, чем другие элементы обивки. Выбирая цвет нужно отдавать предпочтение не ярким оттенкам, которые не будут сильно бросаться в глаза. Довольно часто можно встретить примеры тюнинга, при котором используется яркая ткань: красный, синий и другие цвета. Отметим, что выглядит подобный вариант довольно привлекательно, но при длительной поездке водитель и пассажиры будут сильно уставать.

Как изменить подсветку панели ВАЗ 2109

Опытный водитель во время поездки внимательно смотрит не только на дорогу, но также и на приборную панель. Это необходимо, чтобы следить за соответствующими показаниями датчиков, которые отвечают за работу транспортного средства. Следует отметить, что подсветка ее не должна утомлять и напрягать глаза.

Новые машины завод-изготовитель комплектовал подсветкой бледно-зеленого или желтого цвета. Она оказывает определенное влияние на глаза – через некоторый промежуток времени они устают. В этой ситуации, лучше заменить заводскую приборную подсветку. Для подобного тюнинга потребуется комплект диодов, паяльник, отвертки с насадками, перчатки, а также железные щипцы. Потом нам необходимо подобрать цвет подсветки. Возможных вариантов много, здесь все зависит от фантазии.

Однако как всегда в любой работе, и этот процесс имеет свои нюансы. Рекомендуется поставить мягкую белую подсветку, если вы используете авто каждый день или на длительные поездки. Она не будет утомлять глаза. Однако если вы используете машину редко, то лучше поставить лампочки другого, самого разнообразного цвета. Теперь приступаем к установке.

Сначала нужно полностью снять торпеду и разобрать приборную доску. Для этого, выкручиваем саморезы, скрепляющие торпеду с кузовом. Количество их можно узнать, если изучить инструкцию по эксплуатации автомобиля. Возможно, что удалить панель удается, если отсоединить только накладку и рулевую колонку отпустить до конца вниз.

Потом нам нужно выкрутить болты, которые находятся в низу накладки. С помощью отвертки и плоской насадки поддеваем приборную комбинацию и снимаем ее. Следует быть особенно внимательными, поскольку случайно можно повредить стекло. После этого, выкручиваем болты на тыльной стороне. Отсоединяем стекло, а потом пластиковую прокладку.

Не нужно трогать стрелки, работать следует аккуратно, потому что случайно их можно задеть или сбить их. Если так произойдет, придется снова их выставлять и, что еще более трудно, настраивать датчики. При рассмотрении тыльной стороны лампочки, можно увидеть расположение всех осветительных приборов, в том числе светодиодов.

Их обводим маркером и отпаиваем от микросхемы. Проверяем новые светоэлементы адаптером или аккумулятором. Лучше применять светодиоды, поскольку они будут потреблять незначительное количество энергии, а также они имеют долгий срок эксплуатации. Потом нужно осмотреть металлические усики диодов, чтобы они были целыми. В противном случае диод не будет светится. Оба усика диода вставляем в дырку микросхемы, которая осталась после отпаивания предыдущих лампочек. С тыльной стороны схемы припаиваем усики.

Таким же образом монтируем остальные диоды. В обратной последовательности нужно проводить сборку. После заводим автомобиль, включаем ближний свет. Таким образом, проверяем, как функционируют установленные светодиоды.

Установка торпеды с другого автомобиля

Существенной доработкой можно назвать установку торпеды, которая предназначена для другого автомобиля. Проводят подобную работу крайне редко, так как она сложна в исполнении. К ее особенностям отнесем:

Панель должна быть подобрана по ширине салона, так как в противном случае она проста не станет даже после доработки

При этом также обращается внимание на высоту. К примеру, внедорожники имеют более высокую торпеду, которая не станет в рассматриваемый автомобиль

Чаще всего выбирают торпеды с иномарок, которые производились в прошлом тысячелетии. Это связано с тем, что их можно найти по доступной цене на разборе, а доработки могут быть несущественными.
Все элементы передней части придется перераспределять. Особые проблемы возникают с расположением печи и рулевой колонки. Если эти элементы существенно не совпадают по расположению, то приходится вносить существенные изменения в конструкцию торпеды.
В любом случае придется создавать новые посадочные места и крепежные элементы на кузове, так как торпеду изменить сложнее. Этот момент определяет необходимость точной разметки, а также выполнение сварочных работ, создание отверстий и так далее.
Много проблем возникает в том случае, если панель не подходит по ширине кузова. Качественно укоротить торпеду достаточно сложно, но все же можно. После этого придется использовать дополнительные декоративные элементы для закрытия швов.

Работа может занять несколько дней и даже недель, стоимость доработки варьирует в очень большом диапазоне.

Подобные услуги предоставляют только фирмы, которые специализируются на проведении тюнинга.

Приборная панель от иномарки на ВАЗ: какая панель подходит на ВАЗ-2108/2109?

Автомобили ВАЗ из семейства Самара до сих пор пользуются спросом на вторичном рынке и их часто можно встретить на дорогах. ВАЗ-2108/09/099 и созданная на их базе ВАЗ-2114 — это вполне нормальные авто, тем более для своего времени.

Конечно, их время ушло. Но фанатов этих моделей более чем достаточно. Не так давно у меня была публикация о переделке ВАЗ-2109 в ВАЗ-2114 — таким образом владельцы «обновляют» свои девятки, но есть большое количество людей, которым нравится именно старый дизайн. Ссылка на публикацию будет в конце.

Также, не утихают споры о приборных панелях этих автомобилей. Какая панель лучше? Старая «низкая» или более современная «высокая»? Обе стороны правы по-своему, но стоит признать, что советская «низкая» панель была более удачная. Она меньше скрипела и печка хорошо дует горячий воздух. В «высокой» панели с печкой есть некоторые проблемы. Об этом тоже есть большая публикация и смотрите ее в конце статьи.

Но есть люди, которые вопрос с панелью решили кардинально — они устанавливают панели совершенно от других автомобилей. От иностранных, конечно же. Установка панели от иностранного авто — это качественно другой уровень.

Легко ли установить?

Нет. Установка панели от иностранного авто — это дело довольно сложное. Но, если хорошо все обдумать и разобраться, то сделать можно. Прежде всего, нужно найти такую панель, которая встанет по длине.

Сам процесс поиска подходящей панели довольно сложный и люди делятся друг с другом информацией о том, какая панель встанет без особых переделок. Кстати, в этой статье вы увидите самый большой список панелей, которые гарантированно подойдут на 08/09/099/14/.

Панель вряд ли подойдет по местам крепления, но это решаемо всяческими проставками.

Другая сложность состоит в том, чтобы переделать проводку под иностранную панель. С этим все довольно сложно. Человеку, который с этим не имел дело, будет трудно. Но вспомните поговорку про упорство и труд.

Еще одна сложность — это совместить воздуховоды печки с новой панелью. но это решаемо покупкой сантехнических пластиковых труб. Где-то совместить со стандартными воздуховодами, где-то сделать свои с нуля.

Главное

Самый главный вопрос в том, панели от каких иностранных автомобилей подходят к нашим Ладам. Люди давно устанавливают иностранные панели и образовался довольно большой список иностранных авто, из которых можно взять панель.

Источник фото: www.flickr.com

Итак, можно смело утверждать, что на семейство Самара максимально легко можно поставить панели от следующих автомобилей:

BMW E28
BMW E30
BMW E36
Toyota Corolla 90
Audi 80 B3
Audi 100 C3
Mazda 626
Mazda 323 F
Mitsubishi Eclipse 2
Mitsubishi Galant 2001
Mitsubishi Galant 1980-1991 годы.
Opel Omega A/B
Opel Vectra A/B
Mercedes W210

Большой список, не правда ли? Наверняка он не полный и есть еще столько же панелей, которые можно установить, но про них я не знаю. В этом списке только те, что реально ставились умельцами.

Стоимость

Сами панели от этих иномарок вполне доступны. Например, панель от BMW E30 в хорошем состоянии, в моем городе я нашел за 6000 рублей. Это панель полностью в сборе, со всеми приборами. Если же вам нужна пустая панель, то она стоит просто смешные 1500 рублей.

Если делать своими руками, то можно еще тысячу накинуть на переделку проводки. А вот времени нужно много. Перекинуть панель — это дело пары часов, а вот подключение…

Источники

Торпеда опель астра ф в ВАЗ 2109

как смотрится опель торпеда

в жигулях.

После установки торпеды и доводки до разума в машине стало точно комфортнее и приятнее находится, пропали скрип, дребезги и чувства от дороги.

Препядствия после установки торпеды:

1) Бардачок не раскрывается. Необходимо делать новые крепления (можно просто высадить на шурупы)

5) Встречаются щели по краям. Ручки поворота зеркал приходится снимать, т.к. они упираются в боковые части панели.

Морозы зимой.30 подтвердили, что обдув не пострадал, а может даже стал лучше. Регулировки печки были убраны. Сейчас регулируется открытием-закрытием воздуховодов.

Персональная подсветка ног для ВАЗ 2108, 2109, 21099

Стандартная приборная панель ВАЗ 21099

Тюнинг салона ВАЗ 21099 своими руками предусматривает демонтаж и установку европанели. Необходимо отметить, что высокая панель ВАЗ снимается дольше, чем низкая конструкция данного типа. В любом случае для такого тюнинга нужны следующие инструменты:

набор отверток;
гайки и шайбы;
индикатор тока;
провода.

Аудиосистема

Если вы смотрите, какой можно сделать тюнинг салона ВАЗ 2109 на фото, наверняка уже не раз замечали среди них мощную акустическую систему. Для того чтобы ваш звук получился максимально объемным, можно сделать систему 7.1. Для этого необходимо установить два динамика в карты передних дверей, два на заднюю полку, а также два на передние стойки. Также необходимо подумать и о качественном басе, для этого сабвуфер обычно размещают в багажнике, туда же можно поставить и усилитель.

Чтобы вся ваша система работала качественно, а не просто воспроизводила громкий треск, автомагнитола должна быть тоже качественной

Стоит обратить внимание и на максимальную выходную мощность, однако в случае её нехватки дело можно поправить усилителем

Как снять торпеду на ваз 2109 низкую

Снимите три ручки управления отопителем.
Снимите ручку переключателя вентилятора отопителя, потянув ее на себя.
Отверните по два винта крепления накладки консоли панели приборов с обеих сторон консоли.
Сдвиньте накладку на себя.
Отсоедините колодку с проводами от выключателя задних противотуманных фонарей.
Отсоедините две колодки с проводами и один провод от выключателя обогрева заднего стекла.
Отсоедините колодку с проводами от выключателя аварийной сигнализации.
Снимите колодку с проводами с переключателя наружного освещения.
Отсоедините колодку с проводами подсветки прикуривателя.
Отсоедините колодку с проводами прикуривателя и снимите накладку консоли.
Отверните четыре винта крепления панели управления отопителем.
Отверните два винта крепления козырька комбинации приборов.
Снимите козырек комбинации приборов.
Сожмите пружинные зажимы.
Выньте корпус комбинации приборов из панели.
Отверните гайку крепления и отсоедините трос от спидометра.
Отсоедините белую колодку с проводами от комбинации приборов.
Снимите шланг с штуцера эконометра.
Выньте шплинт.
Отсоедините от спидометра трос сброса показаний счетчика суточного пробега.
Отсоедините красную колодку от комбинации приборов.
Снимите ручки гидрокорректора света фар и выключателя освещения комбинации приборов, вытянув их на себя.
Отверните гайку крепления выключателя освещения комбинации приборов.
Отверните гайку крепления гнезда гидрокорректора света фар.
Снимите рулевое колесо и подрулевые переключатели.
Установите ключ в замке зажигания в положение “1”, чтобы выключить противоугонное устройство, и отсоедините колодку с проводами замка зажигания.
Отверните два болта и две гайки крепления трубы рулевой колонки.
Снимите трубу рулевой колонки вместе с замком зажигания.
Вытяните на себя ручку воздушной заслонки карбюратора (подсос) так, чтобы появилась тяга, и снимите ручку с тяги.
Отверните два винта крепления направляющей тяги воздушной заслонки к панели приборов.
Отверните винт бокового крепления панели приборов с левой стороны.
Отверните винт нижнего крепления панели приборов с левой стороны.
Отверните винт бокового крепления панели приборов с правой стороны.
Отверните винт нижнего крепления панели приборов с правой стороны.
Отверните винт крепления панели приборов в вещевом ящике.
Отверните по одному винту крепления консоли панели приборов с обеих сторон и снимите панель приборов.

Установка низкой торпеда на Ваз 2109 производится в обратном порядке снятию.

Если на Вашем автомобиле низкая панель приборов рекомендуем устанавливать накладки на панель Ваз 2109, они придадут салону автомобиля более современный вид и удобства использования торпеда в целом.

Установка мультимедийной системы и других элементов

С распространением сенсорных экранов они стали достаточно часто использоваться при производстве мультимедийных систем, которые устанавливаются в автомобиле. Конечно, можно приобрести GPS-навигатор, который будет крепиться поверх панели. Но все же подобный вариант исполнения непрактичен, так как занимает много свободного пространства и ухудшает обзор.

При желании можно провести внедрение мультимедийной системы в торпеду. Для этого:

1. Выбираем мультимедийную систему.2. Узнаем ее точные размеры.3. Проводим разметку области на торпеде.4. Проводим вырезание пластика.5. Устанавливаем мультимедийную систему.6. Подключаем систему.7. Выполняем декорирование.

Таким же способом можно провести установку блоков управления дополнительными функциями, к примеру, установленных своими руками противотуманных фар или подсветки в салоне. Для того чтобы существенно упростить работу можно купить с разбора бок управления с другого автомобиля, также разметить место расположения на торпеде и провести вырезание места для установки панели.

В целом можно сказать, что видоизменить заводскую торпеду можно практически до неузнаваемости.

2 Улучшение подсветки приборов ВАЗ 2109

Модернизация освещения приборного щитка модели ВАЗ 2109 производится путем замены штатных ламп на современные светодиодные с небольшими доработками шкал своими руками. Для выполнения операции нам потребуется приобрести новый комплект наклеек с цифрами, накладку со шкалами, а также ультрафиолетовую лампу, работающую от 12 В. Также необходимо иметь автомобильную краску и флуоресцентный маркер, которыми мы будем выделять цифры на шкалах панели.

Имея все детали в наличии, можно приступать к тюнингу. После того, как мы сняли приборную панель, нужно снять стандартную вставку, на которой находятся шкалы. С ее поверхности мы демонтируем все стрелки, после чего откладываем их в сторону. Далее, если есть необходимость, нужно проделать отверстия в купленных нами новых шкалах. Последние делаем чуть шире, иначе стрелки будут залипать.

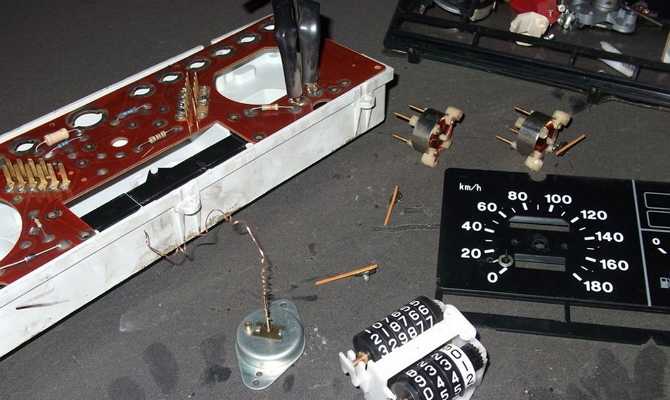

Демонтаж стрелок с панели приборов

На следующем этапе демонтируем штатную подсветку щитка приборов ВАЗ 2109. Для этого снимаем плату с лампочками, последние аккуратно вытаскиваем, а на их место устанавливаем купленные нами неоновые или светодиодные приборы. Верхнюю часть платы с лампами накрываем защитной пластмассовой накладкой. Выполняя тюнинг освещения приборной панели, не забывайте следить за полярностью на блоке управления подсветкой. Если вы перепутаете провода, то подсветка работать не будет.

Новые накладки с цифрами

На финишном этапе тюнинга приборной панели аккуратно устанавливаем плату с осветительными приборами, а поверх нее – новые накладки со шкалами. Установку необходимо производить так, чтобы не повредить замки щеток стеклоочистителей авто. Если вы все же сломали дворники, то отремонтировать их можно так же, как и стеклоочистители Лада Калина.
