Где находится клапан продувки адсорбера и симптомы неисправности элемента

Замена адсорбера

Замену данной детали в ВАЗ 2114 можно осуществить и на ближайшей к вам станции технического обслуживания, а можно и самостоятельно. Поскольку на все про все вами будет потрачено не более 20 минут, то замену адсорбера можно осуществить и собственноручно.

Итак, приступим. Сначала необходимо демонтировать заменяемую деталь. Вначале освобождаем адсорбер от имеющихся крепежных деталей, затем отсоединяем шланг, который подает топливные пары к дросселю, а уж после этого провода и колодку. Следующим шагом будет отсоединение продувного клапана и шланга выхода горючего от сепаратора. И в завершение откручиваем и извлекаем кронштейн (это не займет много времени, поскольку крепится он всего тремя болтами).

После успешного демонтажа отработавшего адсорбера приступаем к установке купленной детали. Самый длинный отрезок имеющегося резинового шланга присоединяется к трубке, через которую подаются топливные пары в продувной канал. Меньшую часть шланга присоединяем к трубке забора от сепаратора.

Неисправности в системе улавливания топливных паров Лада Калина

Так как сам электромагнитный клапан не представляет собой сложного устройства, неисправностей у него, как таковых, немного – он может не открываться или не закрываться, когда это необходимо, или зависнуть в каком-нибудь определенном положении. Но виновником поломки может быть не только Evap-Solenoid, система улавливания бензиновых паров работает некорректно и по другим причинам:

• пережаты или засорены соединительные патрубки;
• в системе не создается нормального разрежения;
• из-за обрыва цепи отсутствует напряжение на клапане;
• полностью засорен угольный фильтр (что бывает редко);
• сбои дает блок управления.

Если КПА завис в открытом положении, и он не перекрывает канал, возможно проявление следующих дефектов:

• обогащается топливная смесь, отчего появляется «чернота» на электродах свечей зажигания;
• двигатель начинает работать неустойчиво, особенно это заметно на холостых оборотах;
• повышается расход бензина;
• понижается приемистость ДВС.

Когда канал EVAP постоянно перекрыт клапаном продувки, в бензобаке создается избыточное давление паров, из-за этого:

• возникает риск поломки бензонасоса;
• может выйти из строя датчик уровня топлива.

Необходимо отметить, что продувка происходит в определенном режиме после запуска двигателя, программа выполняется в зависимости от оборотов коленчатого вала, и на холостом ходу система не работает. Импульс на КПА поступает, если:

• охлаждающая жидкость нагрелась до температуры не ниже 75 градусов Цельсия;
• дроссельная заслонка открыта не менее чем на 4%;
• автомобиль движется со скоростью более 10 км/ час (но это необязательное условие).

Неполадки в электрической части EVAP фиксируются блоком управления, а на панели приборов загорается контрольная лампа Check Engine. Определить код неисправности можно с помощью специального диагностического сканера или компьютера с установленной программой, наиболее распространенные ошибки в системе улавливания паров, определяемые диагностическим устройством – P0441 и P0455.

Ремонт адсорбера

Точной информации относительно периодичности замены фильтра адсорбера производители не указывают, но специалисты рекомендуют осуществлять ее через 80-100 тысяч км пробега или по надобности. Он имеет неразборную конструкцию, поэтому обслуживанию не подлежит. Все операции, связанные с его ремонтом, производятся на свой страх и риск. Если вы все же решились на эту процедуру, то вам потребуется только электрогравер. Из материалов: уголь, возможно, войлок и качественный клей.

Обычно адсорбер находится под капотом с правой стороны по ходу движения авто. Перед снятием демонтируйте его, пометив все входящие в него трубки. Если он изготовлен из пластмассы, то его нужно разобрать. Для этого срежьте крышку электрогравером со стороны подвода трубок. Далее извлеките войлочную прокладку и продуйте ее сжатым воздухом, а при необходимости постирайте.

Точно определите объем угольных элементов, и замените их на свежие. Сборку проведите в обратной последовательности, обеспечив максимально надежное соединение с помощью клея.

В качестве подтверждения правильности операций проведите тест работы системы EVAP до начала и после монтажа фильтра с использованием диагностических программ и ПК. После установки нового фильтра или его ремонта на графиках обнаружится зависимость работы двигателя от системы EVAP, обычно в некорректно работающем фильтре это не наблюдается.

При несвоевременной замене клапана или фильтрующего элемента быстрее всего выйдет из строя топливный насос, ведь ему необходимо работать «усерднее» для создания большего давления в топливной магистрали, постоянно преодолевая разряжение в трубопроводах.

Также будет интересно: Какие ворота для гаража лучше выбрать

Предназначение

Эта запчасть не всегда являлась составляющей машины. Её появлением мы обязаны современным требованиям к экологическим показателям машин, а если быть точнее, адсорбер Лада Гранта приобрела благодаря Евро-3.

(Евро-3 является экологическим стандартом, который был введен в 1999 году, однако его требованиям российские производители смогли отвечать только в 2008 году.)

Адсорбер, Гранта для которого стала одним из первых «пристанищ» на рынке отечественного автопрома, является запчастью, напрямую привязанной к катализатору. Он позволяет аккумулировать пары бензина, чтобы предотвращать их попадание в выпускной коллектор.

Подобные действия позволяют сохранять катализатор и предотвращать его преждевременный износ, так как сопряжение холодного катализатора с парами бензина является недопустимым. Как только мотор прогревается до необходимой температуры, датчик продувки адсорбера активизируется. Клапана адсорбера прогоняет пары обратно в бензобак.

3 Ремонт электромагнитного клапана – как снять своими руками?

На различных моделях автомобилей система EVAP работает по единому принципу, который был описан ранее в статье, однако крепления клапанов и шлангов различаются. Чтобы диагностировать неисправность или заменить электронный клапан, его необходимо снять. Для этого нужен набор ключей и отверток и следование инструкции. На большинстве отечественных автомобилей (Лада Калина, Лада Приора, Гранта) и иномарках отечественного производства (Solaris, некоторые модели Skoda) устанавливается система похожего типа, с креплением патрубков на пластиковые фиксаторы. Для снятия непосредственно клапана продувки, например в случае, если диагностика показала какую-либо электронную ошибку по блоку ЭБУ, необходимо отключить минусовую клемму от аккумулятора. Далее следует отщелкнуть по два фиксатора от трубок соединения и отсоединить колодку жгута с проводами. Теперь снимите входящий и выходящие шланги и при помощи ключа на 13 (или иной размерности, в зависимости от конкретной модели авто) выверните два болта от кронштейна крепления к трубе от коллектора.

Снятие клапана продувки

Сам клапан снимается в сборе с кронштейном крепления, и в том случае, если его необходимо заменить, рекомендуется обратить внимание на серийный номер и маркировку детали, чтобы новая соответствовала оригиналу. Проверить его работоспособность своими руками можно с помощью простого шприца (10 мл) и шланга-переходника, которым может служить штатная трубка подвода воздуха

Один конец соединяется со шприцом, другой – с входным штуцером на клапане. Теперь вытяните шприц на максимум и немного подождите. Понять, создается ли внутри разряжение, можно по стремлению шприца вернуться в исходное положение. Если этого не происходит, скорее всего, клапан не работает. После этого подсоедините к специальным отверстиям клапана провод от сети с постоянным напряжением 12В, он должен закрыться. Если и этого не происходит, значит, он полностью неисправен, и необходима замена или установка заглушек на впускные шланги.

Как отремонтировать адсорбер и клапан

Сразу стоит отметить, что и адсорбер и клапан в большинстве случаев ремонту не подлежат, соответственно, их нужно заменить на аналогичные новые узлы. Однако что касается адсорбера, то в некоторых случаях со временем в его корпусе выгнивает поролон, из-за чего уголь, находящийся в нем, забивает трубопроводы и электромагнитный клапан системы EVAP.

Гниение поролона происходит по банальным причинам — от старости, постоянных перепадов температур, воздействия влаги. Можно попытаться заменить поролоновый сепаратор адсорбера. Однако это можно сделать не со всеми агрегатами, некоторые из них являются неразборными.

Если проржавел или прогнил корпус адсорбера (обычно также от старости, перепада температур, постоянного воздействия влаги), то его можно попытаться отреставрировать, однако лучше не испытывать судьбу, и заменить его на новый.

Проверка клапана с помощью самодельной контрольки

Аналогичные рассуждения справедливы и для электромагнитного клапана системы улавливания паров бензина. Большинство этих агрегатов являются неразборными. То есть, электромагнитная катушка запаяна в его корпус, и при выходе ее из строя (пробой изоляции или разрыв обмотки) заменить ее на новую не получится.

Точно такая ситуация и с возвратной пружиной. Если она ослабла со временем, то можно попытаться заменить ее на новую, однако сделать это получается не всегда. Но несмотря на это, все же лучше выполнить подробную диагностику адсорбера и его клапана с тем, чтобы избежать дорогостоящих покупок и ремонтов.

Некоторые автовладельцы не хотят уделять внимание ремонту и восстановлению системы улавливания паров бензина, и попросту «глушат» ее. Однако такой подход не является рациональным

Во-первых, это действительно влияет на экологию, и особенно это заметно в крупных мегаполисах, которые и так не отличаются чистотой окружающей среды. Во-вторых, если система EVAP будет некорректно работать или не функционировать вовсе, то периодически из-под крышки бензобака будут выходить пары бензина под давлением. И это будет происходить настолько чаще, насколько большая температура будет в объеме бензобака. Такая ситуация опасна по нескольким причинам.

Адсорбер – что это?

Если осуществить дословный перевод слова адсорбер с английского языка, то в конечном итоге мы получим два похожих по смыслу значения – «поглощать», «амортизировать». В чем же все-таки его необходимость? Адсорбирование – это процесс, при котором происходит поглощение газов как твердыми, так и жидкими телами. В данном случае основным элементом, впитывающим пары отработанного топлива, является активированный уголь. Именно им и наполняют часть свободного пространства адсорбера.

В состав данной детали входит несколько конструктивных элементов:

• Адсорбер
• Клапан продувки
• Трубки адсорбера и клапана продувки
• Гравитационный клапан
• Передняя трубка паропровода
• Сепаратор паров
• Трубка слива топлива
• Несколько шлангов

Замена клапана продувки адсорбера на Калине

Если проверка показала, что неисправен Evap-Solenoid, деталь необходимо заменить (каталожный номер – 11181164200). Ремонтировать устройство не имеет никакого смысла:

• цена клапана находится в пределах 400-800 рублей;
• купить устройство можно практически в любом магазине, торгующем запчастями ВАЗ;
• меняется КПА очень легко и просто.

Но прежде чем производить замену, не лишним будет проверить цепь управления, достаточно часто клапан не работает из-за обрыва проводов, идущих к нему. Для выполнения работ не потребуется ни ямы, ни подъемника, а сама процедура займет не более одного-двух часов, даже если операцию производит неопытный работник без слесарных навыков.

Меняем клапан следующим образом:

• выключаем зажигание, поднимаем капот;
• находим Evap-Solenoid, он расположен чуть ниже воздуховода, на корпусе воздушного фильтра (на рисунке ниже показан стрелкой):
• на всякий случай скидываем минусовую клемму с аккумулятора;
• отводим в сторону язычок штекера, отсоединяем провода;
• чтобы не мешался датчик расхода воздуха, крестовой отверткой ослабляем хомут крепление воздуховода, отводим патрубок в сторону. Для удобства ДМРВ можно снять;
• теперь доступ к клапану свободен, осталось только его аккуратно потянуть вверх, чтобы вытащить из пазов;
• но это еще не все – так как трубка на самом клапане сидит герметично, это соединение пока не трогаем, необходимо освободить другой конец шланга, для этого снимаем фиксатор-защелку, выдергиваем патрубок из соединения;
• клапан вместе с трубкой демонтируем, на этом разборка практически закончена.

Замену клапана продувки можно было бы считать совсем простым занятием, если бы не одно «но» – снять пластиковую трубку с КПА, не повредив, очень непросто, а в комплекте с новым клапаном она не идет. Здесь есть два варианта:

попытаться осторожно нагреть соединение феном и сдернуть патрубок;
разрезать трубку в соединениях, а взамен ее купить обыкновенный топливный шланг диаметром 8 мм и два хомута.

Отмерив нужную длину шланга, обрезаем его, соединяем с клапаном и разъемом, получаем примерно такую конструкцию, как на рисунке ниже.

Устанавливаем все на места, запускаем двигатель, испытываем машину на ходу.

Как и чем считывать ошибки

Автопроизводитель Hyundai рекомендует для поиска и считывания диагностических ошибок использовать дилерский прибор Hi-scan pro, но так как сканер такого уровня не всегда находится в зоне доступности, иногда можно его заменить более скромными приборами. К примеру, международный сканер, рекомендованный в Соединенных Штатах для простых пользователей – “ELM327”, без проблем прочитает информацию о двигателе и все что связано с экологией (систему EGR, датчики кислорода, контроль топливообразования), частично может считать данные с АКПП. Но вот для связи с другими системами (АБС, подушки безопасности, системы климат-контроля) понадобится более продвинутый сканер.

Чтобы прочитать код ошибки достаточно:

При выключенном зажигании, подсоединить разъем сканера к авто и к ноутбуку;
Включить зажигание (не запускать) и зайти в раздел “Поиск ошибок”;
После того как ошибки будут найдены, важно сохранить или записать их.

Сами по себе ошибки и их количество не говорят ни о чем, это могут быть старые данные, которые сохранились после какого либо ремонта (замена топливного фильтра, случайное или намеренное рассоединение какого либо разъема под капотом, установка дополнительного оборудования и т.д), поэтому рекомендуется стереть все ошибки и сделать тестовый заезд. После повторного подключения опять считать данные и сравнить какие ошибки повторяются, а какие исчезли (но не факт, они могут опять “вылезти” после более длительной поездки).

Расшифровке и анализу каждой ошибки необходимо уделять более тщательное внимание, так как дословный перевод не всегда указывает на точную причину. Зачастую одна ошибка может являться не причиной, а следствием, или же одна неисправность может породить целый букет ошибок

Важной особенностью почти всех сканеров является отображение так называемой “Live data”. С помощью “живых” (текущих) данных можно на запущенном авто посмотреть и сравнить с рекомендованными: характеристики мотора, состояние впрыска, проследить работу лямбда-зонда и значение топливных коррекций

Также возможно осуществить контрольную поездку с записью данных, чтобы потом, выбрав необходимые графики, совместить их и найти виновника неисправности.

Ошибка Р0441

Собственники Lada Kalina нередко отмечают, что в процессе эксплуатации авто появляется ошибка P0441, сигнализирующая о некорректной работе система продувки бензиновых паров (расход воздуха отличается от нормы). Причиной возникновения такой неисправности может быть:

• неработающий клапан адсорбера;
• засорение воздушной магистрали от КПА до воздушного фильтра;
• подсос воздуха через соединительные патрубки.

Что сразу следует не рассматривать, так это магистраль от бензобака до адсорбера, здесь поломка никак не влияет на показания компьютера или диагностического сканера. Все-таки чаще всего из строя выходит Evap-Solenoid, это является характерной «болезнью» на Калине.

Если EVAP-клапан перестанет нормально функционировать, вовсе не обязательно, что мотор потеряет мощность, выйдет из строя бензонасос и так далее. В основном из-за неполадок КПА увеличивается токсичность выхлопа, периодически загорается Check Engine на приборной доске. Находятся автовладельцы, которые не обращают внимания на сигнальную лампу диагностики, продолжая эксплуатировать автомобиль, при этом больших неудобств не испытывают. И чаще всего в подобном случае расход бензина не превышает нормы, двигатель запускается нормально, и никаких серьезных неполадок в топливной системе не возникает.

Неисправности вентиляционного клапана

Наиболее распространенная проблема с вентиляционным клапаном — это когда он заклинил или не закрывается. Это создает утечку системы EVAP и вызывает ошибку OBD2.

Например, в некоторых автомобилях Nissan и Infiniti неисправный клапан вентиляции часто вызывал код ошибки P0455 — утечка в системе EVAP.

Другая проблема заключается в том, что грязь и пыль могут попасть в клапан через вентиляционный шланг и вызвать его засорение. Это также активирует индикатор Check Engine. Известно, что некоторые грузовые автомобили GM имеют эту проблему, которая вызывает код ошибки P0466.

Ремонт включает в себя замену клапана и некоторые изменения в его настройке. Засоренный вентиляционный клапан может вызвать проблемы при заполнении топливного бака.

Признаки, по которым можно определить, что адсорбер неисправен

Засориться и прийти в негодность может даже такая деталь, как абсорбер. Причины неисправности могут быть разными (механическое повреждение, естественный износ поглощающего элемента). Основной признак неисправности адсорбера – наличие избыточного давления в топливном баке. Причина этого – скопление излишнего количества топливных паров, которые не могут ни перейти в жидкое состояние, ни вывестись через адсорбер. Удостовериться в наличии в топливном баке избыточного давления топливных паров достаточно просто – необходимо лишь отвернуть крышку топливного бака и прислушаться, нет ли при открывании крышки шипения. Если шипение имеется, то адсорбер пора менять, поскольку в топливном баке скапливается избыточное количество вредных паров.

Есть и другой способ определения неисправности в автомобилях ВАЗ. После прогрева двигателя выше температуры в 60 °С начинается существенное падение оборотов двигателя на холостом ходу. Кроме этого ваш автомобиль может совершенно внезапно заглохнуть во время движения без каких-либо определенных причин.

Несомненно, автомобиль как ездил, так и дальше проедет не один километр и при неисправном адсорбере, но при этом холостой ход у него будет плавать подобно синусоиде. Однако заметим, что вовремя не устраненная неисправность адсорбера, или, по крайней мере, вовремя не выпущенные из топливного бака излишки топливных паров грозят «выстрелом» крышки топливного бака из горловины, а может быть, вам просто не удастся её открыть. Поэтому проще заменить неисправную деталь, нежели постоянно опасаться несанкционированного «выстрела», поскольку никто не сможет предугадать, куда попадет улетевшая крышка топливного бака.

Клапан продувки адсорбера

Эту статью я решил назвать именно так, хотя непосредственно клапан адсорбера здесь не является главным действующим лицом. Всё началось с того, что у меня загорелась лампа неисправности двигателя (загорелся check engine ). Я дождался очередного ТО (благо случилось это незадолго перед плановым ТО) и сообщил об этом сотрудникам автосервиса. Они выполнили диагностику и сказали, что виной тому клапан продувки адсорбера, но этого клапана у них в наличии нет, а ездить пока можно и так. Надо сказать, что на тот момент оставалось две недели до окончания гарантии, но они клятвенно заверили, что поменяют клапан бесплатно, даже если на момент прихода клапана на склад гарантия уже кончится.

Я обрадовался (несмотря ни на что, я не перестаю верить людям)))), и в статье Три года на Приоре поспешил написать, что клапан адсорбера мне заменили по гарантии. Однако сильно поспешил…

Как вы уже догадались, никто мне ничего бесплатно менять не собирался. После нескольких десятков телефонных звонков в автосервис, я пришёл к неутешительному выводу, что меня в очередной раз надули. Идти в суд из-за такой мелочи не было ни времени, ни желания. И я решил поменять клапан продувки адсорбера на Приоре самостоятельно. Но, опыт общения с автосервисами меня всё-таки чему-то научил, и я решил проверить, действительно ли дело в этом злосчастном клапане.

Штатный компьютер Приоры показывал ошибку 4. Эта ошибка датчика температуры охлаждающей жидкости. Конечно, это могла быть случайная ошибка. Возможности использовать другой компьютер или подключить ноутбук у меня не было, поэтому я попытался определить источник проблемы по симптомам. А симптомы были такие:

• Иногда (редко) двигатель на холостых оборотах работал не очень устойчиво
• Совсем немного (практически незаметно – чистая интуиция) увеличился расход топлива
• Иногда горячий двигатель не заводился с первого раза
• Двигатель стал хуже тянуть (особенно на малых оборотах), но тоже не намного хуже

Полазив в интернете, я пришёл к выводу, что неисправность всё-таки как-то связана с воздухом. И в нескольких источниках я прочитал, что причиной данной проблемы могут быть износившиеся резинки на штуцерах выпускного коллектора (см. рис. 1).

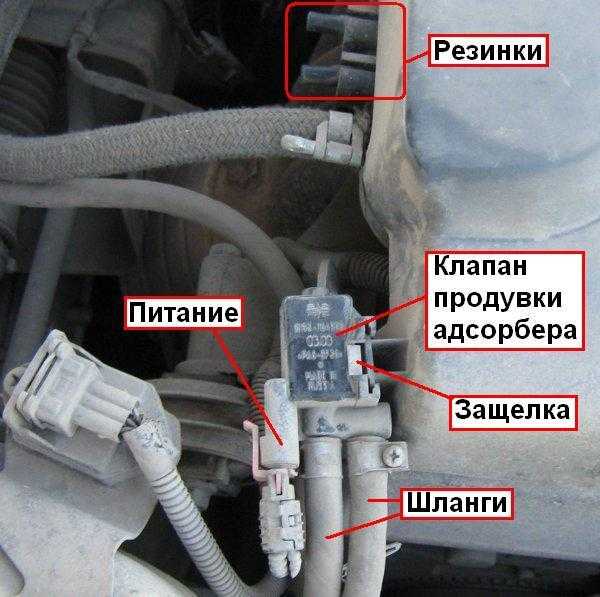

Рис. 1. Клапан продувки адсорбера.

По разным причинам эти резиновые заглушки портятся и теряют герметичность. Через образовавшиеся отверстия (рис. 2) начинается подсасывание воздуха, что и приводит к незначительным нарушениям в работе двигателя.

Рис. 2. Испорченная заглушка.

В Интернете пишут, что вместо этих резинок можно поставить резинки от штуцеров прокачки тормозных цилиндров. Наверно, можно поставить и другие подходящие резинки. Однако у меня под рукой был только скотч. Этим скотчем я и замотал аккуратно повреждённую резинку (рис. 3).

Рис. 3. Ремонт заглушки с помощью скотча.

И, о чудо – лампочка неисправности двигателя погасла (конечно, после сброса ошибок). Разумеется, скотч – это временное решение проблемы. Скорее всего, он не выдержит перепадов температур, особенно зимой. Но я уже отъездил несколько недель, пока всё нормально.

Вывод

: какими бы развитыми не были средства диагностики, работают с ними люди, которые далеко не всегда имеют достаточную квалификацию. И вполне может быть, что и в вашем случае вместо приобретения нового клапана адсорбера за 1500…2000 рублей (или около того) вы решите проблему с помощью скотча и такой-то матери)))))

Ну а если подозрение на клапан адсорбера у вас всё равно есть, то проверить его работу можно подручными средствами.

Отключаем минусовую клемму аккумулятора и снимаем клапан продувки адсорбера, который держится на пластмассовой крышке двигателя с помощью защёлки (рис. 1). Отсоединяем питание клапана и шланги подвода/отвода воздуха. Затем пытаемся продуть клапан через отверстия для шлангов. Исправный клапан при отключенном питании закрыт, то есть он не должен продуваться.

Затем аккуратно подцепляем к разъёмам питания клапана два провода и подключаем их к аккумулятору (полярность роли не играет). Клапан должен тихо щёлкнуть, то есть открыться. Снова пытаемся продуть клапан, теперь воздух через клапан должен проходить свободно, то есть при подаче питания клапан открывается. Отключаем питание – клапан снова должен закрыться и перестать продуваться.

Если всё это вам удалось, значит, сам клапан с вероятностью 99,99% исправен. Однако, остаётся вероятность неисправности цепей управления клапаном. Но это уже другая история…

Как заменить?

Самостоятельно заменить данную деталь не представляет особого труда. Если признаки неисправности адсорбера налицо, не сомневайтесь – меняйте. Это займет всего лишь несколько десятков минут. Итак, покупаем нужную запчасть (а стоит она недорого). Нам понадобятся несколько хомутов, болтов, инструменты. Да, и не забудьте заменить шланг, так как он тоже может быть «порепанным».

Читать дальше: Рено логан какой класс автомобиля

По требованиям новых экологических стандартов, ограничивающих содержание вредных веществ в выхлопных газах, транспортные средства должны быть оснащены системой EVAP. Это оборудование препятствует попаданию вредных топливных испарений в атмосферу. Основную функцию в системе улавливания топливных паров выполняет адсорбер

Некоторые недооценивают важность этого элемента в работе автомобиля. Однако, неисправность этого, на первый взгляд, второстепенного узла может привести к повреждению бензонасоса и отразиться на работе всего двигателя

Поэтому, специалисты рекомендуют проверять клапан адсорбера при появлении признаков неисправности мотора.

Как проверить адсорбер

Теперь переходим непосредственно к алгоритму проверки адсорбера (другое его название — аккумулятор паров топлива). Основная задача при этом — определить, насколько его корпус герметичен и не пропускает ли он топливные испарения в атмосферу.

Так, проверку необходимо выполнять по следующему алгоритму:

Корпус адсорбера

• Отсоединить минусовую клемму с аккумуляторной батареи автомобиля.
• Предварительно отсоединить от адсорбера все шланги и контакты, идущие к нему, после чего демонтировать непосредственно аккумулятор паров топлива. У разных машин эта процедура будет выглядеть по-разному, в зависимости от места расположения узла, а также монтажных средств, с помощью которых он был закреплен.
• Необходимо плотно заткнуть (загерметизировать) два штуцера. Первый — идущий непосредственно к атмосферному воздуху, второй — к электромагнитному продувочному клапану.
• После этого с помощью компрессора или насоса подайте на штуцер, идущий к топливному баку, небольшое давление воздуха. Не переборщите с давлением! Исправный адсорбер не должен давать утечек из корпуса, то есть, быть герметичным. Если такие утечки обнаружены, то, скорее всего, узел необходимо заменить, поскольку отремонтировать его не всегда представляется возможным. В частности, это особенно актуально, если адсорбер выполнен из пластмассы.

Также обязательно необходимо выполнить визуальный осмотр адсорбера. Особенно это касается его корпуса, в частности, очагов ржавления на нем. Если они имеют место, то желательно демонтировать адсорбер, избавиться от упомянутых очагов и покрасить корпус. Обязательно нужно проверить, не просачивается ли уголь из аккумулятора топливных испарений в трубопроводы системы EVAP. Это можно сделать, осмотрев состояние клапана адсорбера. Если в нем имеется упомянутый уголь, то нужно поменять в адсорбере поролоновый сепаратор. Однако, как показывает практика, все же лучше заменить адсорбер полностью, чем заниматься самодеятельными ремонтами, которые не приводят к успеху в долгосрочной перспективе.

Как проверить клапан адсорбера

Если после проверки оказалось, что адсорбер находится в более-менее работоспособном состоянии, то имеет смысл проверить его электромагнитный клапан продувки. Сразу стоит оговориться, что у некоторых машин, в силу их конструкции, некоторые действия будут отличаться, присутствовать или отсутствовать некоторые из них, однако в целом логика проверки всегда будет оставаться одинаковой.

Итак, для проверки клапана адсорбера необходимо выполнить следующие действия:

Клапан адсорбера

Визуально проверить целостность резиновых шлангов, входящих в систему улавливания паров топлива, в частности, непосредственно подходящих к клапану. Они обязательно должны быть целыми и обеспечивать герметичность системы.
Отключить минусовую клемму с аккумуляторной батареи. Делается это для предотвращения ложного срабатывания диагностики системы и занесении в электронный блок управления сведений о соответствующих ошибках.
Снять поглотитель (обычно он находится в правой стороне двигателя, в районе установки элементов воздушной системы, в частности, воздушного фильтра).
Отключить электрическое питание самого клапана. Делается это путем снятия с него электрического разъема (так называемой «фишки»).
Отключить от клапана входной и выходной воздушные шланги.
С помощью насоса или медицинской «груши» необходимо попытаться вдуть воздух в систему через клапан (в отверстия для шлангов)

При этом важно обеспечить герметичность подачи воздуха. Для этого можно воспользоваться хомутами или плотной резиновой трубкой.
В случае, если с клапаном все в порядке, то он будет закрыт и воздух через продуть не удастся

В противном случае его механическая часть вышла из строя. Можно попытаться восстановить его, однако удается это далеко не всегда.
Необходимо от блока питания или аккумуляторной батареи с помощью проводов подать на контакты клапана электрический ток. В момент замыкания цепи вы должны услышать характерный щелчок, который сигнализирует о том, что клапан сработал и открылся. Если этого не произошло, то возможно вместо механической поломки имеет место электрическая, в частности, перегорела его электромагнитная катушка.
При подключенном к источнику электрического тока клапане необходимо попытаться вдуть в него воздух указанным выше способом. Если он исправен, а соответственно и открыт, то это должно получиться без проблем. Если же прокачать через воздух не получается, то клапан вышел из строя.
Далее нужно сбросить с клапана питание, при этом снова будет щелчок, сигнализирующий о том, что клапан закрылся. Если это произошло, значит, клапан рабочий.

Также клапан адсорбера можно проверить с помощью многофункционального мультиметра, переведенного режим омметра — прибора по измерению значения сопротивления изоляции электромагнитной обмотки клапана. Щупы прибора необходимо расположить на выводах катушки (местах, где к нему подключаются провода, идущие от электронного блока управления, существуют различные конструкторские решения), и проверить сопротивления изоляции между ними. У нормального, исправного, клапана это значение должно находиться приблизительно в пределах 10…30 Ом или незначительно отличаться от этого диапазона.

Если значение сопротивления маленькое — значит, имеет место пробой электромагнитной катушки (короткое межвитковое замыкание). Если же значение сопротивления будет очень большое (исчисляемое в кило- и даже мегаомах), то имеет место разрыв электромагнитной катушки. И в том и в другом случае катушка, а значит, и клапан, будет непригодна для использования. Если она запаяна в корпус, то единственным выходом из ситуации будет полная замена клапана на новый.

Обратите внимание, что у некоторых автомобилей допускается высокое значение сопротивления изоляции на катушке клапана (в частности, до 10 кОм). Уточняйте эту информацию в мануале к вашему автомобилю.. Таким образом, чтобы знать, как проверить, исправен ли клапан адсорбера, необходимо его демонтировать, и проверить в гаражных условиях

Главное при этом знать, где находятся его электрические контакты, а также выполнить механическую ревизию устройства

Таким образом, чтобы знать, как проверить, исправен ли клапан адсорбера, необходимо его демонтировать, и проверить в гаражных условиях. Главное при этом знать, где находятся его электрические контакты, а также выполнить механическую ревизию устройства.
