Схема подключения ммс 2190

Выбор устройства

При выборе камеры вида на Лада Лифтбек нужно учитывать следующие характеристики:

Конструктивное исполнение. Камера может устанавливаться на заднем бампере или встраиваться в личинку замка багажника. В редких случаях устройство размещают за задним стеклом. Такой способ установки может повлиять на качество обзора.
Способ подключения к устройству, принимающему информацию. Камера заднего вида может выводить изображение на монитор, расположенный на приборной панели или встроенный в зеркало.
Способ передачи сигнала. Может осуществляться по кабелю, протягиваемому через салон автомобиля или с помощью радиоволн. Последний способ не требует снятия обшивки, однако качество сигнала может снижаться.
Параметры оптической системы. Угол обзора должен составлять 120…170°. При больших значениях изображение может искажаться.
Тип матрицы. CCD-устройства обеспечивают лучшую видимость в ночное время, однако они медленнее считывают информацию. CMOS-матрицы отличаются высоким быстродействием, однако они не могут функционировать в полной темноте.
Система цветности. Все камеры передают цветное изображение. На выходе оно преобразуется в показатель цветности PAL или NTSC. Рекомендуется выбирать камеры, поддерживающие оба стандарта.
Возможность зеркального отображения. Этот параметр обеспечивает правильное восприятие изображения. Функция в большинстве устройств отключается.
Пыле- и влагозащищенность. Существует 3 степени защиты, в зависимости от которых устройство может выдерживать кратковременное или длительное погружение в воду.
Светочувствительность. Этот параметр отражает способность работать в темноте, измеряется он в люксах.
Наличие парковочных линий. Хорошая камера должна накладывать прямоугольную сетку поверх изображения. Это помогает лучше ориентироваться при подаче заднего хода.

Easy link ммс 2190

Описание:

Альтернативное меню (оболочка) для ММС автомобилей Лада Гранта, Калина, Приора. В NewMenu 9 весь функционал разделен на отдельные приложения. Основные приложения – это радио, видеоплеер, аудиоплеер, БТплеер, AUX, телефон и навигация – расположены на главном экране меню. Остальные дополнительные функции ММС разделены на соответствующие приложения. Например, варианты приложений: Маршрутный компьютер, Автомобиль (отображение машинки с дверями, индикаторы и т.д.), Климат (для отображения состояния климата), Мотор (для чтения и расшифровки ошибок, управления вентиляторами), приложение для замера динамики, приложение для стритрейсеров (красная вспышка) и т.д.. Приложений можно придумать множество. Приложения можно удалять и устанавливать через Менеджер приложений. Т.е. можно составлять свой функционал ММС. Установленные приложения отображаются и запускаются в окне Приложения. Некоторые приложения можно запускать в качестве заставки (приложение Маршрутный компьютер). Запуск приложений возможен как по горячей кнопке (Маршрутный компьютер запускается при нажатии на иконку Топливо в Кан-панели), так и при событии (например, при check запускается приложение Мотор).

Возможности:

Прослушивание радио, аудиофайлов; просмотр видеороликов.
Соединение с телефоном по протоколу Bluetooth; громкая связь; возможность приема, совершения звонков; телефонная книга с быстрым поиском контактов; прослушивание музыки с телефона по протоколу Bluetooth (через BTPlayer).
Запуск навигационной программы, одновременное использование со всеми аудио-приложениями.
Проигрывание подсказок навигации при прослушивании радио, AUX, музыки с телефона, при телефонном разговоре на передних или задних динамиках (микширование).
Поддержка AUX входа (требуется аппаратная доработка).
Настройки звука (баланс, эквалайзер, расширенные настройки аппаратного эквалайзера); настройка экрана, автопереключение режима день/ночь; включение парковочной камеры.
Настройка звуковых оповещений, направления и громкости микширования, возможность сразу сделать тест микширования.
Кан-панель с показаниями данных автомобиля, голосовые подсказки о состоянии автомобиля.
Автоматическая регулировка громкости в зависимости от текущей скорости (автогромкость).
Поддержка навигационных программ, поддержка USB GPS приемников, поддержка штатного GPS приемника.
Приложение Маршрутный компьютер: показ данных поезки (скорость, обороты, передача, пробег, время, расход, стоимость, остаток хода и др.), запись в лог данных поездки, просмотрщик лога с группировкой данных, корректировка точности пробега и уровня топлива в баке, и др.
Приложение Мотор: чтение, показ, расшифровка ошибок двигателя, сброс ошибок ABS АКПП SRS, ручное и автоматическое управления вентиляторами двигателя, управление оборотами холостого хода на стоящем автомобиле.
Другие приложения: файловый менеджер, текстовые просмотрщики, калькулятор, браузер и много других.
Переключение между всеми запущенными приложениями кнопкой Mode (Menu).
Возможность менять стиль оформления, предпросмотр вносимых изменений.
Все основные настройки меню в одном окне с вкладками.
Сохранение всех пользовательских настроек (включая оформление) при переходе на новую версию.
Поддержка подрулевого переключателя.

Установка, обновление, удаление, аварийное восстановление:

1. Распаковать архив в корень USB флешки или SD карты (папка Install). 2. Выйти на рабочий стол ММС. Запустить с USB флешки (SD карты) файл InstallInstall.exe (белый ярлык). При установке на чистую ММС будет перезагрузка, затем установка продолжится. 3. Для установки на внутреннею память ММС нажать Установить. Для установки на SD карту нажать Отмена, далее нажать Установить. 4. Выбрать драйвера для используемых USB устройств, нажать Установить. Если ничего нет нажать Отмена. 5. Выбрать тип ММС. 2190 – ММС штатно устанавливаемая на Гранту, 2192 – ММС штатно устанавливаемая на Калину/Приору. Для ММС со штатной навигацией выбрать тип с навигацией.

Переходник mini ISO 8 pin синего цвета с видеокабелем (5 метров) и тюльпаном на штатные ММС 2190 Лада Гранта, Веста, DATSUN, ММС 2192 Калина 2, Приора 2 для подключения камеры

Уважаемые покупатели, во избежание ошибок при отправке переходника mini ISO 8 pin синего цвета с видеокабелем и тюльпаном на штатные ММС, в строке «Комментарий» указывайте для подключения усилителя или сабвуфера, видео камеры заднего вида или CAN -шины, модель вашего автомобиля, год выпуска.

ОТЛИЧИЕ Мультимедийной системы с навигацией ММС ВАЗ 2190-30 DATSUN штатной сенсорной от Мультимедийной системы с навигацией ММС ВАЗ 2190-50 штатной сенсорной ПОСАДОЧНЫМИ местами крепления и при включении отображение на дисплеи ММС 2190-30 DATSUN , у ММС 2190-50 GRANTA

Штатные мультимедийные системы ММС 2190 Лада Веста/ Lada Vesta , Лада Гранта /Lada G ranta, Лада Датсун / DATSUN ON — DO , MI — DO , ММС 2192 Калина 2/ K alina 2, Приора 2/ P riora 2, поколения постепенно дополняются новыми возможностями, которые давно уже облюбовали иномарки, например, сенсорный экран, навигация, воспроизведение видео файлов и т.д.

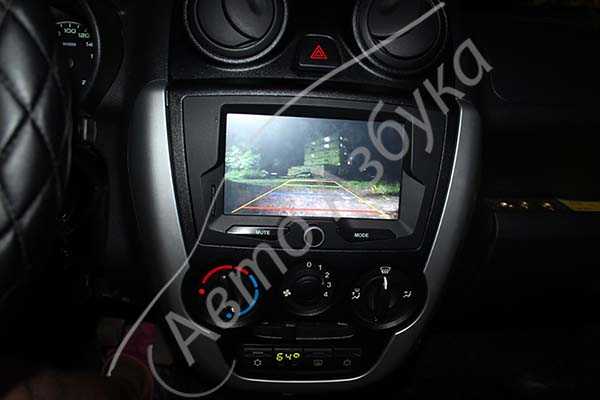

Трудно представить современный автомобиль без камеры заднего вида. АвтоВАЗ это понимает, поэтому оснащает «люкс» комплектации Лада Веста, таким аксессуаром.

Камера заднего вида существенно облегчает парковку в городе, но на сегодняшний день, даже в новых моделях Лада Гранта, Датсун, Калина 2, Приора 2 и Лада Веста Волжский автомобильный завод не добавил данный девайс в машины.

Комплектации «Люкс» автомобилей Лада Гранта, Датсун, Калина 2, Приора 2 и Лада Веста имеют аналогичные мультимедийные системы (ММС), поэтому процесс подключения и настройки камеры идентичен. В ходе установки камеры, могут быть отличия в зависимости от типа кузова (хэтчбек, универсал, седан, лифтбек), но они незначительные.

Разработчики ММС изначально предусмотрели, чтобы они работали на воспроизведение видео с камеры.

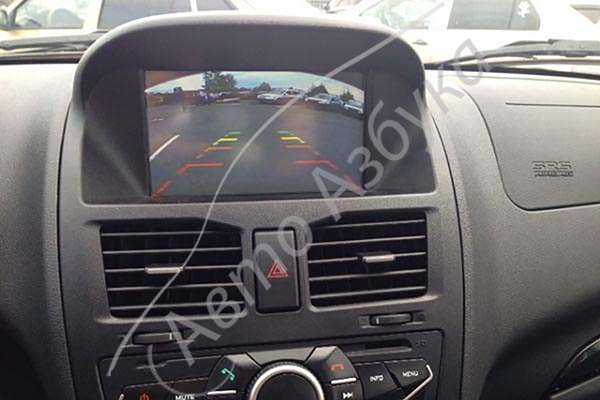

Очень важно, чтобы ММС переключалась на режим воспроизведения видео с камеры при включении задней передачи

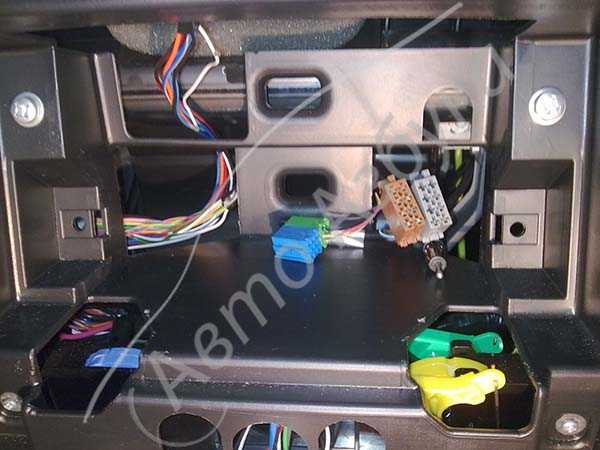

Камеру заднего вида устанавливаете, там где сами решите, а подключить ее можно к фонарю заднего хода.

Если у Вас комплектация ЛЮКС, то просто включаете зажигание, втыкаете заднюю скорость и… ММС должна переключиться в режим приема видео с камеры (экран моргнет и станет серым, все он готов). Если комплектация НОРМА и ММС вы покупали отдельно, то необходимо к разъему А1 подвести +12В с заднего хода (прямо с фонаря заднего хода -зеленый провод на фонаре это «+», а «-» черный, не сложно найти у фонаря.

Видеокабель от камеры в багажник можно провести через отверстие в районе освещения номерного знака, а дальше через вентиляцию в нижней части багажника, под фонарем.

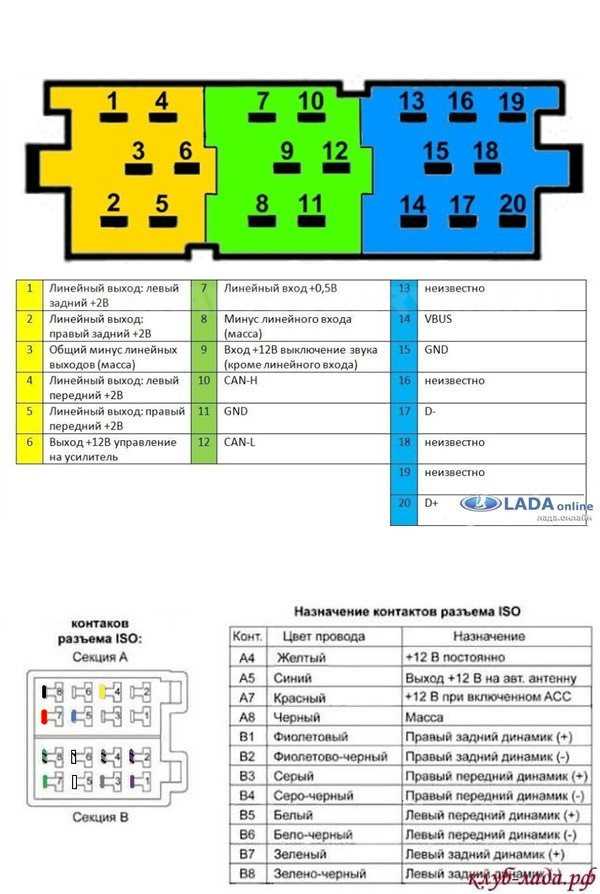

Разъем «тюльпан» подключен через видеокабель к переходнику mini ISO 8 pin синего цвета:

— Масса (внешняя часть) переходника к контакту 16.

— Плюс (центральная часть) переходника к контакту 19.

После прокладки 5 метрового видеокабеля от консоли автомобиля до багажника, закрепив его хомутиками, переходник mini ISO 8 pin синего цвета в тыкаете в ММС, а тюльпан в установленную камеру заднего вида.

Файл лучше сохранить в памяти ММС или на флешке. При отсоединения клемм АКБ, приложение придется снова устанавливать.

Другие артикулы товара и его аналогов в каталогах: miniISO6 pinS .

Лада Веста/ Lada Vesta , Лада Гранта /Lada G ranta, Лада Датсун / DATSUN ON — DO , MI — DO , Калина 2/ K alina 2, Приора 2/ P riora 2.

Любая поломка – это не конец света, а вполне решаемая проблема !

Как самостоятельно подключить п ереходник mini ISO 8 pin синего цвета с тюльпаном на ММС 2190, 2192 для воспроизведения видео на дисплей ММС с камеры заднего вида автомобилей семейства Лада Гранта, DATSUN, ММС 2192 Калина 2, Приора 2.

С интернет — Магазином Дискаунтер AvtoAzbuka затраты на ремонт будут минимальными.

Просто СРАВНИ и УБЕДИСЬ .

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных выше.

Пример отчета

Ниже приведена часть отчета по топливу автомобиля LADA ВИС. В отчете по топливу представлены данные по расходу топлива на 100 км = 10.8 л/100 км, общий расход топлива за 108,2 км пробега = 11.7 литра, заправка = 21.2 литра с указанием времени и адреса. На данном автомобиле LADA применили совмещенный метод контроля топлива с помощью ГЛОНАСС системы. Данные получаем с датчика уровня топлива в баке и датчика накопительного расхода топлива с бортового компьютера. Показания этих датчиков являются не зависимыми между собой. На совмещенном графике видим, что расхождение по показаниям двух не зависимых датчиков не отличаются друг от друга, соответственно можно сделать вывод, что система работает точно и воровства топлива нет.

Плюсы и минусы мультимедии mmc

К небольшим погрешностям относится низкое разрешение экрана. Кнопки переключения, между выбранными опциями, слишком малы для пальцев рук.

Плюсы устройства это использование новейшей прошивки, другой интерфейс. Для детальной эксплуатации системы изучите современное руководство пользователя.

Легковая машина Lada Vesta в базовой версии не имеет головного акустического устройства, монтаж оборудования осуществляется дилером по желанию покупателя. Установка магнитолы Лада Веста не требует использования специального оборудования и оснастки, поскольку автомобиль оснащен штатной проводкой с разъемами ISO. Многие владельцы, не желая платить салонам, самостоятельно монтируют аудиоустройство и громкоговорители в свои автомашины.

Выбор 2 DIN магнитолы

В Ладу Гранту можно поставить устройство 1 или 2 DIN. У таких магнитол есть 2 вида дисплея: стандартный и сенсорный. При выборе другого оборудования понадобится приобрести или сделать рамку для обрамления корпуса устройства. Правило распространяется на миниатюрные акустические системы 2 DIN. У них присутствует стандартная рамка. Она подходит к панели магнитол Гранты. Однако окончательное решение остается за автовладельцем.

Среди продукции АвтоВАЗа есть устройство с сенсорным экраном. Преимуществом магнитолы выступает одинаковая подсветка клавиш управления и остальных кнопок. Для монтажа штатного устройства необходимо купить оригинальную панель на главной консоли. Стандартное посадочное гнездо не предназначено для таких приборов.

Установка камеры заднего вида

В первую очередь собираем все необходимые комплектующие:

Камера заднего вида (Китайские магазины предлагают широкий ассортимент, стоимостью от 500 рублей и выше);
Разъем mini ISO (с синей колодкой и тюльпаном);
Несколько метров провода.

Далее необходимо выбрать место установки камеру. Многое будет зависеть от того, какое крепление будет у самой камеры, но на Гранте чаще всего камера устанавливается в бампере (сверху от номерного знака), если это седан старого образца или в «саблю» (также над номерным знаком), если это лифтбек, универсал, хэтчбек или седан 2021 года. Во все случаях схема крепления идентична.

Рассмотрим установку камеры в накладку над номерным знаком (саблю), так как в этом случае камера находится достаточно высоко, она меньше пачкается, дает лучший обзор, а процесс монтажа максимально прост, ведь не надо снимать задний бампер.

1) Снимаем обшивку багажника;

2) Снимаем «саблю», она держится на 6 винтах М8;

3) Отмечаем наиболее удачное место для камеры и просверливаем отверстие;

4) Устанавливаем камеру на место и фиксируем контровочной гайкой;

5) Кабель от камеры до ММС прокладываем сначала через штатную гофру двери багажника (лишний провод туда помещается с большим трудом), а затем ведем по салону.

Тут возможны варианты, так как кабель можно провести по полу или над дверьми. В первом случае его можно провести мимо панели приборов, во втором случае через правую переднюю стойку. В итоге провода должны доходить до тыльной стороны мультимедийной системы. Но перед подключением, вам надо будет демонтировать облицовку, а затем и саму ММС, чтобы максимально облегчить подключение кабеля.

Инструкция по подключению

Для подсоединения камеры к штатной магнитоле используется разъем, расположенный на задней стенке оборудования. Перед покупкой дополнительного устройства следует убедиться, что установленный проигрыватель поддерживает коммутацию камеры заднего обзора. Для питания камеры используется кабель, отмеченный биркой Reverse, который подключается к цепи ламп заднего хода. Штекер RCA устанавливается в штатное гнездо видеовхода, находящееся на тыловой части магнитолы.

Коммутация к магнитоле Pioneer имеет несколько отличий:

желтый штекер камеры устанавливается в гнездо, отмеченное надписью R.C IN;
в жгуте кабелей головного устройства имеется шнур с изоляцией фиолетово-белого цвета, отвечающий за подачу сигнала активированной задней передачи.

Прокладку коммутационных магистралей рекомендуется проводить после установки камеры, поскольку в процессе монтажа могут возникнуть непредвиденные сложности, требующие применения иного компоновочного решения.

Процесс установки

Камеры заднего вида к магнитоле, изготовленные сторонними производителями, имеют форму, не соответствующую используемому плафону подсветки номерного знака. Для упрощения монтажа допускается обрезка корпуса с последующим монтажом изделия между лампами подсветки. Подобная схема улучшает зону обзора объектива и упрощает расчет траектории при маневрировании задним ходом. Монтаж устройства производится после установки магнитолы стандарта 2 ДИН с жидкокристаллическим экраном.

Приблизительный алгоритм установки камеры на задней части автомобиля:

Прорезать прямоугольное отверстие в пластиковой накладке или металлическом кожухе, расположенными над местом крепления номерного знака на крышке багажника. Металлические кромки обрабатываются антикоррозионным составом. Рекомендуется выбирать точку монтажа таким образом, чтобы избежать подрезки панели кузова, поскольку обеспечить надежную защиту от коррозии в кустарных условиях невозможно.
Для подрезки требуется демонтировать пластиковую накладку с плафонами подсветки, которая крепится на клипсах или винтах. Способ установки зависит от модели автомобиля.
Разметка окна производится сверлением 4 отверстий диаметром 2-3 мм, затем выполняется вырезка проема при помощи пилки или лобзика. Кромки сглаживаются напильником. Производится тестовая установка камеры для проверки угла обзора выбранного компоновочного решения.
Смонтировать корпус камеры в посадочное гнездо и зафиксировать детали 2-компонентным клеем на основе эпоксидной смолы. Рекомендуется предварительно убедиться в корректности расположения объектива, подключив оборудование к магнитоле. Поскольку эпоксидный клей затвердевает в течение 3-5 минут, то у пользователя имеется время на корректировку положения устройства.

После монтажа камеры заднего вида приступают к прокладке коммутационных кабелей, которые прокладываются через салон автомобиля к головному акустическому устройству. Тип соединения шнура и проигрывателя зависит от модели и производителя. Магнитолы Пионер оснащаются специальным штекером, предназначенным для подсоединения камеры. Пользователи путают его с желтым «тюльпаном», который предназначен для коммутации оборудования, работающего в ручном режиме управления.

Почему стандартный вариант не подходит

В штатной инструкции есть сведения о разъёмах, установленных на задней стенке магнитолы. Сигнальный разъём, который обозначен буквой «C», содержит три группы контактов. Группа «1-6» – как раз то, что нужно, чтобы подключать внешнее оборудование. Взяв сигнал с контактов 1 и 2, его можно подать на низковольтные входы, протянув проводник с «массой» от контакта 3. Такой вариант является стандартным.

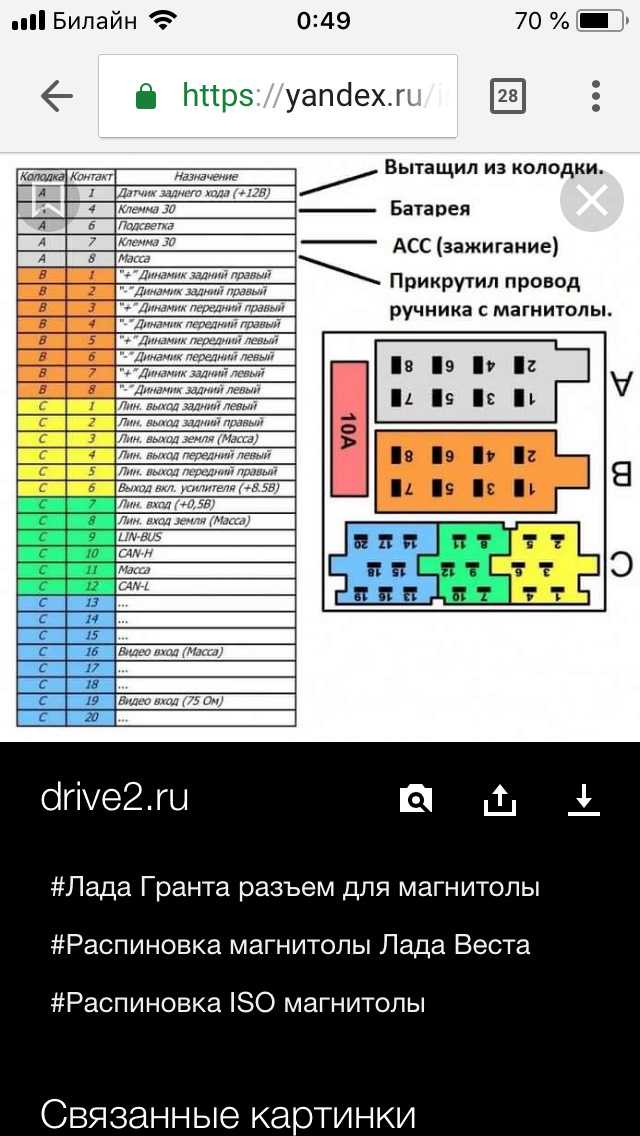

Распайка разъёма сенсорной магнитолы

Однако, не спешите покупать клеммник, подходящий для указанного разъёма. Он нам не понадобится. Согласно отзывам, стандартный вариант подключения обладает недостатками:

Любое внешнее устройство (усилитель) вместе с полезным сигналом получает высокочастотные наводки. Речь идёт об использовании разъёма C;
Казалось бы, ВЧ-наводки не страшны для сабвуфера. Однако, соединив его входы с контактами 2/3, можно наблюдать следующий эффект: при запуске мотора, от динамика идёт гул.

Указанные дефекты являются неустранимыми. Однако, никто не мешает использовать высоковольтные выходы (разъём B). Но так как сабвуфер снабжён низковольтным входом, потребуется выполнить согласование. Забегая вперёд, скажем: предполагается использование трансформатора.

Подключение усилителя к штатной магнитоле

Подключение усилителя к штатной магнитоле большинства автомобилей осуществляется в следующем порядке:

Перед началом работы обязательно нужно отключить клеммы аккумулятора.
От аккумулятора к усилителю протягивается красный провод +12В. Как можно ближе к аккумулятору нужно установить предохранитель.
Черный провод (масса) подключается одним концом к металлической части кузова, а другим к усилителю.
Усилитель подключается специальными проводами к динамикам и сабвуферу.
Прокладывается проводка от магнитолы к усилителю с использованием специальных разъемов магнитолы. Она должна располагаться отдельно от штатной проводки во избежание появления помех.
Надевать клеммы на аккумулятор нужно только после полного завершения установки.

Усилитель располагается в салоне или багажнике автомобиля. Если он расположен в слишком узком пространстве, потребуется установка дополнительного охлаждения, так как во время работы усилитель сильно нагревается.

Таким образом осуществляется подключение усилителя к магнитоле автомобиля Лада Приора, Гранта, а также Калина 2, Лансер 10 и многих других. Различия появляются только в последнем пункте, так как магнитолы имеют различные разъемы. Подключение осуществляется через разъемы магнитолы с обозначением ISO или mini-ISO.

Так как различные модели магнитол имеют разное расположение разъемов, перед началом установки усилителя, необходимо ознакомиться со схемой их расположения. Ее можно найти в руководстве по эксплуатации приемника.

Преобразователь для подключения усилителя к штатной магнитоле

Другим способом подключения усилителя к штатной магнитоле является использование преобразователя. Это устройство, которое преобразовывает акустические выходы магнитолы в линейные.

У использования преобразователя есть свои плюсы и минусы.

Достоинства преобразователя для подключения усилителя к штатной магнитоле:

При этом не вносятся изменения в штатную магнитолу. Этот момент очень важен, особенно в течение срока гарантии магнитолы.
Низкая цена преобразователя.
Простота установки.
Надежность преобразователя, редкие поломки.

Каким бы способом не подключался усилитель к штатной магнитоле автомобиля, необходимо соблюдать при работе технику безопасности:

Использовать только качественные провода без повреждений;
Все места соединения проводов должны быть хорошо заизолированы;
Обязательно снять клеммы с аккумулятора перед началом работы и не надевать до полного завершения установки;
Перед началом установки ознакомиться со схемой расположения разъемов магнитолы.

При правильной установке усилителя, он увеличивает мощность штатной магнитолы, улучшает качество воспроизводимого звука, устраняет помехи

Для того, чтобы как можно дольше наслаждаться качественным звучанием без помех, очень важно выбрать хорошее оборудование и проводку

Переходник зеленого цвета для вывода на экран ММС данных с бортового компьютера Гранта, DATSUN, Калина 2, Приора 2

Уважаемые покупатели, во избежание ошибок при отправке переходника mini ISO 6 pin зеленого цвета с CAN-шиной на штатные ММС, в строке «Комментарий» указывайте для подключения CAN -шины, видео камеры заднего вида, усилителя или сабвуфера, модель вашего автомобиля, год выпуска.

ММС 2190 Лада Гранта, Веста, DATSUN, ММС 2192 Калина 2, Приора 2 имеет возможность подключения к CAN-шине автомобиля, то это значит, что ММС умеет считывать и выводить данные с «мозгов» (сведения бортового компьютера) с помощью программы-анализатора сигналов из блоков управления. При передаче информации от блоков управления, сигналы усиливаются приемо-передатчиком (трансивером) до необходимого уровня. То есть поддержка ММС CAN-шины даёт возможность выводить сведения о функционировании систем управления, а также сведения о различных ошибках непосредственно на монитор ММС (по аналогии с OBD-II-адаптерами) с последующей возможностью их устранения.

Хотите наблюдать важную информацию о работе двигателя, скорость, остаток топлива, пройденный путь и т.д. на мониторе ММС, подключайте переходник mini ISO 6 pin зеленого цвета с CAN-шиной.

Если у Вас комплектация Стандарт, нет каких- то блоков (датчика температуры в салоне и за бортом, датчика температуры масла в коробке, если механика и т.д.), то не стоит ждать чуда данная индикация не появиться.

Очень удобно, кому нужно информация о пройденном расстоянии за день и время, для заполнения путевых листов, эти данные легко скинуть на SD карту или USB, они сохраняются в экселевском файле.

Переходник mini ISO 6 pin зеленого цвета подключается в штатный рамъем ММС 2190 Лада Гранта, Веста, DATSUN, ММС 2192 Калина 2, Приора 2, а CAN-шина к диагностической колодке в ногах со стороны переднего пассажира.

CAN-шина обеспечивает подключение любых устройств, которые могут одновременно принимать и передавать цифровую информацию (дуплексная система). Собственно шины представляет собой витую пару.

Системы и блоки управления автомобиля имеют не только различные нагрузочные сопротивления, но и скорости передачи данных. Всё это может препятствовать обработке разнотипных сигналов. Для решения данной технической проблемы используется преобразователь для связи между шинами. Такой преобразователь принято называть межсетевым интерфейсом. Также интерфейс используется для ввода и вывода диагностической информации, запрос которой реализуется по проводу «К» (K-line), подключенному к интерфейсу или к специальному диагностическому кабелю CAN-шины.

Разъем OBD (OBD — On-board diagnostics) — это просто стандартный и удобный способ подключения внешнего устройства к шине CAN. Чтобы правильно считывать данные используется подходящий протокол OBD-II.
