Настройка карбюратора ваз 2104

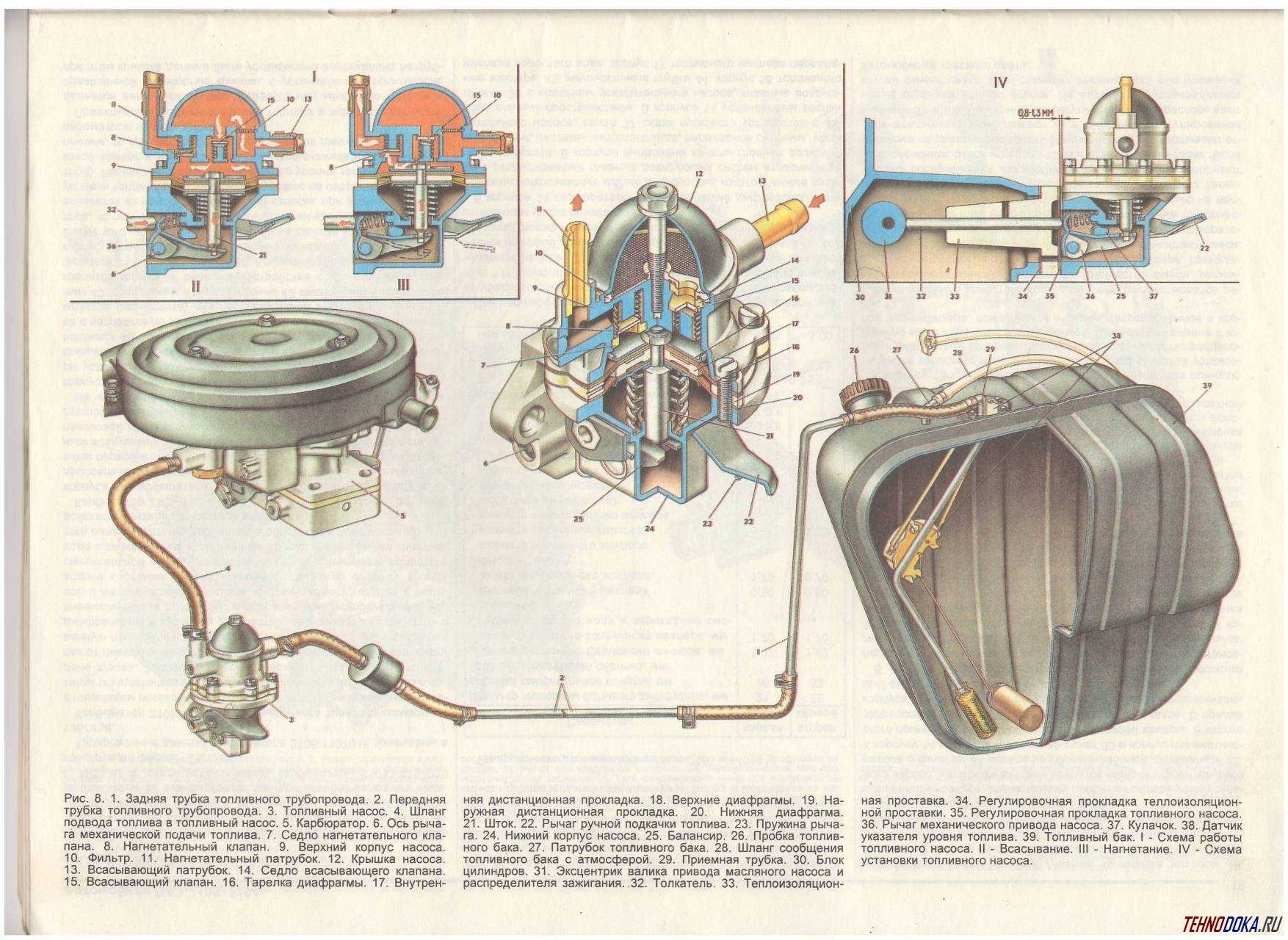

Что такое карбюратор

Карбюратор установлен по центру двигателя под капотом автомашины «семёрка». Для очистки воздуха сверху на него помещён воздушный фильтр. Забор воздуха происходит через переднюю решётку, а также дополнительные решётки капота.

Отечественные автомобили ВАЗ имеют карбюраторы, называемые штатные:

Все указанные типы пользуются большой популярностью у автолюбителей, долго служат, редко ломаются.

Принцип их работы во многом похож, состоит в создании горючей смеси за счёт смешивания топлива с воздухом, затем последующего распределения и равномерной подачи данной субстанции поочерёдно до цилиндров двигателя.

Имеется три основные разновидности карбюраторов: поплавковый, игольчатый, барботажный. Последний встречается весьма редко, практически не используется.

Для наглядности разберём конструкцию и функциональные характеристики самого популярного ВАЗовского карбюратора с поплавком производства .

Прежде чем приступить к изучению его устройства, необходимо понять, что исполнения данных приборов могут иметь серьёзные отличия, поэтому устанавливаются строго на определённые машины.

Главные элементы карбюратора, выполняющие работу по обеспечению, распределению горючей смеси – бензиновый, воздушный жиклёры, распылитель ВТС, диффузор, эмульсионная трубка, колодец. Все указанные изделия помещены в основную камеру дозирования.

Прежде чем начать самостоятельную очистку, стоит очень чётко понять и запомнить основное правило автослесаря: никогда не трогай тех запчастей, которые не могут сломаться.

Промывка ДААЗа без разборки

Промывка карбюраторов ДААЗ рекомендована производителем в тех случаях, когда явно имеются какие-либо неполадки в его работе: увеличение расхода бензина, рывки и толчки при движении, нестабильность холостого хода, проблемы с запуском.

Традиционным методом промывки карбюраторов считается его полная разборка на отдельные компоненты, что не всегда под силу выполнить неопытному владельцу ВАЗа. Для упрощения процедуры и была создана методика промывки и очистки карбюратора без его разборки на составляющие. В основе этой методики — использование специальных аэрозолей в баллончиках. Самыми доступными очистителями для карбюраторов считаются аэрозоли производства «ABRO» и «Mannol» — их можно купить в любом автомагазине по стоимости 100–150 рублей.

Тип масла

Это рассмотрели, какое масло лить зимой в ВАЗ 2110 по такому параметру, как вязкость.

Но также следует учитывать еще и тип смазочного материала. Всего их три:

Минеральное;
Синтетической;
Полусинтетическое;

Минеральное масло на зиму ВАЗ-2109 – самый худший вариант. Такой смазочный материал, изготовленный путем переработки нефтепродуктов отличается недостаточно хорошими эксплуатационными показателями, особенно низкотемпературной вязкостью. То есть, порог загустевания у него значительно выше, чем у другим типов масла. Но здесь стоит отметить, что такое масло для использования в качестве смазочного материала практически не встречается. Но зато его часто применяют в качестве основы для промывочных жидкостей.

Синтетическое масло – один из самых оптимальных вариантов для силовых установок современных автомобилей. Его получают путем синтеза, в процессе которого задаются определенные параметры смазке, в том числе и вязкости. Поэтому определяясь, какое масло лить зимой в Ваз-2114, предпочтение следует отдать именно синтетическому.

Именно эти два критерия – вязкость и тип следует учитывать, определяя, какое масло залить на зиму в ВАЗ-2115 или любой другой модели.

Естественно, обратить внимание следует и на производителя. Не стоит покупать смазочный материал в сомнительных местах продаж, малоизвестных производителей

Выбирая масло лучше не экономить.

Как почистить карбюратор в дороге

Иногда но бывает что забивается основной жиклер в карбюраторе, если карбюратор в классике почистить легко, так как жиклер легко вытащить, то в карбюраторе ВАЗ 2108-2109 жиклер находится глубоко и его можно вытащить для чистки сняв карбюратор и перевернув его. В дороге это конечно очень долго.

Есть легкий способ прочистить жиклер карбюратора ВАЗ 2108-09, не снимая карбюратора, а нужно только снять верхнюю часть карбюратора. Для того чтобы вытащить жиклер с карбюратора нужна будет зубочистка, или тонко оструганная палочка.

Чтобы добраться до жиклера нужно снять кастрюлю воздушного фильтра, открутить болт держащий трос подсоса (на фото ниже он показан стрелкой), отсоединить топливные шланги и пять болтиков держащих верхнюю часть карбюратора.

Дальше, выкручивайте воздушный жиклер, тонкой отверткой выкручивайте основной жиклер, втыкайте в него зубочистку и вытаскивайте жиклер.

После того как извлекли жиклер с карбюратора, осмотрите жиклер возможно в нем будет соринка выдуйте ее, в отверстие из которого извлекли жиклер дуньте насосом, если есть соринка в то она вылетит в поплавковую камеру карбюратора.

Поплавковую камеру карбюратора можно осушить от бензина тряпкой, затем тряпкой хорошо протереть, извлекая мусор, или дунуть насосом.

Все, основной жиклер прочищен, можно все собирать в обратной последовательности. Эту чистку легко проделать в дороге самому, не говоря уже о домашних условиях.

Признак засоренности жиклера первой камеры карбюратора

Признак засоренности первой камеры карбюратора очень простой, двигатель прекрасно работает на холостых оборотах, но стоит слегка надавить на педаль газа, как двигатель глохнет.

Но есть очень похожий признак который говорит о неисправности свечей или катушки зажигания, чаще этот признак проявляется в сырую погоду или сильный туман. Едешь на машине, двигатель начинает подергиваться, даешь газу разгоняется но стоит бросить газ двигатель глохнет, слегка поддаешь газ двигатель не реагирует, вдавишь в пол или вытянешь подсос двигатель начинает тянуть. Очень похоже на то что забился жиклер в карбюраторе, но это не жиклер, это отказывают свечи. Проверить можно так, выкрутите свечи, если они в сухом черном нагаре, значит виноваты свечи, если свечи очень старые с большим налетом то такие свечи нужно заменить, либо прокалить на газовой плите.

Почему, ВАЗ двигатель глохнет на низких оборотах при 90c и не заводится?

Здесь может быть две причины, карбюратор дает очень сильно обогащенную смесь. Обогащенная смесь может быть из-за иглы карбюратора (не держит уровень), поплавок имеет течь и набрал в себя бензин, неправильно выставлен уровень поплавком, неправильно установлены по калибрам жиклеры. Если холодному двигателю нужна обогащенная смесь топлива, что может обеспечивать переливающий карбюратор, то горячему двигателю нужна более обедненная смесь топлива, поэтому двигатель глохнет при прогреве.

Вторая причина не связанна с карбюратором, но признак этот, неисправна катушка зажигания (бобина). Из-за неисправности катушки зажигания также прогретый двигатель может глохнуть на малых оборотах, и не заводиться пока не остынет.

Ремонт карбюратора ВАЗ 2105: как настроить систему впрыска?

Жигули пятой модели выпускали с 1980 по 1995 год, и этот автомобиль пользовался достаточно высоким спросом. Основным мотором, устанавливаемым на эти машины, был четырехцилиндровый двигатель внутреннего сгорания объемом 1.29, 1.45 или 1.57 литров. Для приготовления горючей смеси для работы мотора устанавливались отечественные карбюраторы Озон и их модификации. Мы расскажем вам, как отрегулировать и осуществить ремонт карбюратора ВАЗ 2105 своими руками.

Сначала рассмотрим более подробно сам прибор, обеспечивающий смешивание топлива с воздухом в определенных пропорциях. Рабочая смесь после смешивания попадает в цилиндры мотора и обуславливает нормальную работу агрегата в разных режимах. Карбюратор является достаточно сложным и очень точным агрегатом, поэтому четкое выполнение основных функций зависит от строгого соблюдения параметров, установленных на заводе и их последующей настройки.

Основные части

Для выполнения своих задач карбюратор ВАЗ 2105 состоит из следующих механизмов и систем:

Система запуска и прогрева мотора.
Система поддержания нужного уровня топлива.
Система ХХ (холостой ход);
Система эконостата.
Ускорительный насос.
Основная дозирующая система.

Настраивать можно три системы – они стоят первыми в списке. Регулировка карбюратора ВАЗ 2105 может выполняться без демонтажа устройства с машины. В связи с тем, что карбюраторы пятой и седьмой моделей по строению идентичны и отличаются лишь диаметрами отверстий воздушных и топливных жиклеров, так как таким же методом можно отрегулировать карбюратор на ВАЗ 2107.

Поплавковый механизм

Для регулировки карбюратора ВАЗ 2105 нужно завести мотор и позволить ему проработать несколько минут на холостом ходу. Затем нужно снять крышку карбюратора и проверить уровень топлива в поплавковой камере – он должен быть равен 28 мм.

Если он отличается, нужно сделать следующее:

Измерить и отрегулировать расстояние между прокладкой крышки и поплавком при контакте поплавка и шарика игольчатого клапана. Оно должно быть равно 6,5 мм (допускается отклонение 0,25 мм).
Производим регулировку, подгибая язычок.
Проверяем максимальный ход иглы клапана, который должен составлять 8 мм. Для проверки следует измерить расстояние между прокладкой крышки и поплавком, максимально отведенным. Оно должно быть равно 14 мм с отклонением 0,5 мм. Для устранения отклонения нужно воздействовать на кронштейн.
Зрительно проверяем перпендикулярность язычка относительно оси игольчатого клапана, а также параллельность поплавка относительно нижней крышки. Если заметите нарушения – выровняйте все.

Если после всех перечисленных выше действий вам не удалось достичь стабильного уровня топлива, равного 28 мм, в поплавковой камере следует поменять игольчатый клапан.

Пусковое устройство

Для регулировки пускового устройства карбюратора ВАЗ 2105 нужно сделать следующее:

Рукояткой тяги, которая находится в салоне, закрыть воздушную заслонку.
Убедиться, что хвостовик тяги находится в конце паза штока устройства запуска карбюратора. При нарушении исправить ситуацию, подогнув тягу.
Снять крышку и измерить зазор между кромкой заслонки и стенкой камеры при утопленном штоке. Он должен варьироваться от 5 до 5,5 мм. Настраиваем его, вращая регулировочный винт пускового устройства.

Холостой ход

Как отрегулировать обороты холостого хода? Для настройки холостого хода нужно завести и прогрет двигатель, а затем проделать следующие операции:

Вывести мотор на 850 об/мин при помощи вращения винта количества смеси.
Винтом качества смеси вывести обороты на максимальный уровень.
Снизить обороты до 850 винтом количества.
Довести до максимума винтом качества.
Добившись так 850 оборотов в минуту завернуть винт качества до тех пор, пока мотор не будет потряхивать.
Отворачивая винт качества обеспечить устойчивую работу мотора.

При грамотной регулировке карбюратора пятерки расход топлива летом не должен превышать следующих показателей:

7-7,5 литров на сотню за городом при скорости 90 км/ч;
8,5-9 литров в городском режиме.

Если самостоятельно произвести регулировку и ремонт карбюратора вы не можете, не мучайте ни себя, ни машину, а обратитесь к специалистам.

голоса

Рейтинг статьи

Пособие для чайников, или Как самому настроить карбюратор для Жигулей

Основные механизмы и системы
Теперь непосредственно о настройке
Настройка поплавкового механизма
Регулировка пускового устройства карбюратора ВАЗ 2105
Настройка холостого хода

Итак, для начала поговорим о самом приборе, предназначенном для смешивания в определённой пропорции воздуха и топлива, подачи образовавшейся смеси в цилиндры двигателя и обеспечивающим устойчивую работу двигателя на различных режимах. Это достаточно точный и сложный агрегат. Поэтому чёткое выполнение им своих функций зависит от строгого поддержания параметров, установленных в процессе его производства и настройки.

Основные механизмы и системы

Для выполнения своих функций карбюратор имеет следующие системы и механизмы:

Систему поддержания необходимого уровня топлива;
Систему запуска и прогрева холодного двигателя;
Систему холостого хода;
Главную дозирующую систему;
Ускорительный насос;
Систему эконостата.

Настройка поплавкового механизма

Завести двигатель автомобиля и дать ему поработать на холостом ходу 2-3 минуты;
Снять крышку карбюратора;
В поплавковой камере проверить уровень топлива. Он должен составлять 28 мм.

В случае отклонения производим следующие действия:

Замерить и настроить расстояние между прокладкой крышки и поплавком при касании язычка поплавка с шариком игольчатого клапана. Оно должно составлять 6,5±0,25 мм. Регулируем подгибанием язычка;
Проверить максимальный ход иглы клапана. Он должен составлять 8 мм. Для проверки необходимо замерить расстояние между прокладкой крышки и максимально отведённым поплавком. Оно должно составлять 14±0,5 мм. Отклонение устраняем воздействием на кронштейн;
Визуально проверить перпендикулярность язычка оси игольчатого клапана и параллельность поплавка нижней плоскости крышки. При нарушениях выровнять.

Если всеми вышеперечисленными действиями не удаётся добиться стабильного уровня топлива (28 мм) в поплавковой камере, то необходимо заменить игольчатый клапан.

Регулировка пускового устройства карбюратора ВАЗ 2105

При помощи рукоятки тяги, расположенной в салоне, закрыть воздушную заслонку;
Проверить, чтобы хвостовик тяги находился в конце паза штока пускового устройства карбюратора. При нарушении устранить подгибанием тяги;
Снять крышку и замерить зазор между кромкой воздушной заслонки и стенкой камеры при утопленном штоке пускового устройства (шток утапливаем при помощи отвёртки при отсоединённой тяге). Он должно составлять 5,0—5,5 мм. Настраиваем вращением регулировочного винта пускового устройства.

Настройка холостого хода

Данный вид работ стоит производить на прогретом двигателе.

Винтом количества смеси вывести двигатель на 850 об/мин;
Винтом качества вывести обороты на максимальный уровень;
Винтом количества снизить обороты до 850;
Винтом качества опять довести до максимума;
Добившись, таким образом, 850 об/мин завернуть винт качества до момента «потряхивания двигателя»;
Отворачивая винт качества добиться устойчивой работы двигателя.

При правильной регулировке карбюратора ВАЗ 2105 расход топлива в летнее время не должен превышать:

за городом на шоссе при скорости 90 км/час – 7 – 7,5 л на 100 км;
при городском цикле езды – 8,5 – 9 л.

В случае, если Вам самостоятельно не дается эта работа, лучше не мучить себя и машину, а обратиться в сервисный центр АвтоВАЗ.

Как отрегулировать карбюратор ВАЗ 2107 после ремонта и чистки

Итак, настройка карбюратора начинается еще с обратной установки на машину

Важно правильно отрегулировать трос подсоса. Его оплетка крепится болтом в гнезде, конец троса нужно вставить в соответствующее отверстие для зажима

Винт для фиксации троса затягивается тогда, когда воздушный дроссель полностью открыт.

Основная задача сводится к тому, чтобы добиться полного закрытия воздушной заслонки в момент, когда ручка подсоса вытягивается в салоне.

Настройка тяги вакуумного привода производится посредством вкручивания штока с резьбой (регулировка по длине) и затяжки контргайки. Рабочий ход мембраны должен быть достаточным для полного открытия вторичного дросселя.

Опорные винты дросселей должны быть настроены так, чтобы заслонки полностью перекрывали камеры, при этом они не должны касаться стенок своими краями, чтобы избежать трения

Обратите внимание, холостой ход опорными винтами регулировать нельзя

Если рассматривать саму настройку карбюратора, лучшим решением будет регулировка с использованием газоанализатора, который измеряет выбросы CO в составе выхлопных газов. В норме уровень на ХХ должен составлять от 0.7 до 1.2 единицы. Далее двигатель раскручивают до 2 тыс. об/мин, при этом показатели должны быть 0.8 – 2.0.

Однако если нужно настроить карбюратор своими руками без газоанализатора, тогда за качеством смеси можно следить по свечам зажигания. Сначала свечи нужно выкрутить, проверить, почистить или сразу установить новый комплект перед регулировкой карбюратора.

Что касается настройки, два регулировочных винта (винт качества и количества) позволяют настроить рабочую смесь на холостом ходу. Сначала винт количества откручивается на 6 или 7 оборотов, а винт качества на 3.5 оборота. Затем, вытянув подсос, нужно завести и прогреть двигатель до выхода на рабочую температуру. Затем подсос нужно закрыть.

Далее нужно вращать винт количества и следить за тахометром, выставив обороты до 850 или 900 об./мин. После двигателю нужно дать поработать около 5 минут, чтобы на свечах мог отложиться нагар. Теперь свечи выкручиваются. Главное, чтобы на свечах не было сажи, цвет нагара был светло-коричневым. Если это так, тогда регулировка окончена.

В случае, когда видна черная сажа, свечи нужно почистить и снова завести двигатель. Винт качества потребуется закрутить на 0.5 или 1 оборот, корректируя обороты ХХ при помощи винта количества. Затем снова следует дать мотору поработать 5 минут и проверить свечи.

При этом важно понимать, что регулировочные винты позволяют корректировать смесь именно на холостом ходу. Если нажать на газ, тогда происходит открытие дросселя, начинает работать ГДС (главная дозирующая система) и качество, а также состав смеси будет зависеть от состояния главных жиклеров

Другими словами, регулировочные винты на смесь при нажатии газа не оказывают влияния.

Устройство

Карбюратор ДААЗ, разработанный по аналогии с изделием итальянского бренда Weber, призван дозировать бензо-воздушную смесь на всех режимах работы двигателя без участия электроники. Состоит он из трёх основных частей:

крышки с полуавтоматической пусковой системой;
главного или среднего блока с камерой;
дополнительного или нижнего блока с дроссельными заслонками.

Крышка устройства включает важные детали карбюратора: заслонки, штуцер для подсоединения бензинового подающего шланга, фильтр-сетку, игольчатый поплавок, трубку эконостата, ускорительный насос. Верхняя часть карба соединяется с главным блоком посредством нескольких винтов (М5).

Средний блок состоит из основной камеры, диффузоров, жиклеров, распылителя (вертолётика). Здесь установлены все необходимые каналы, отвечающие за те или иные режимы работы двигателя.

Нижний или дополнительный блок оснащён дросселями и регулировочными винтами, благодаря которым удаётся настраивать качество и количество распыляемой горючей смеси. Здесь также имеется много различных выходных каналов. Как и верхняя часть, соединяется с главным блоком посредством винтов.

Устройство карбюратора проще рассмотреть по работе отдельных подсистем:

Особое место в карбюраторе занимает система пускового устройства или СПУ. Она включается в работу во время запуска мотора. Активируется за счёт создаваемого в результате движения троса разряжения, когда открывается диффузор. СПУ тесно взаимодействует с педалью газа;
Система холостого хода. Её функции понятны по названию. На Weber она классического типа, на «Озонах» — автономная, работает независимо от карбюратора. На стандартных системах имеется специальный калибровочный винт, регулирующий дроссельную заслонку или воздух. Он даёт возможность увеличивать или уменьшать количество оборотов холостого хода. Есть также винт качества смеси, расположенный уже в другом месте, в углублении. Вращая его, можно подавать двигателю именно то количество бензина, в котором он нуждается;
Переходная система, отвечающая за плавный переход с режима холостого хода на работу главных жиклёров. Ещё имеется отдельный жиклёр, который тоже можно отнести к этой системе. Он стабилизирует работу мотора на высоких оборотах;
Главная дозирующая система, основанная на работе эмульсионной трубки, топливного жиклёра и дросселей. Именно на этом режиме возможно открытие обоих дросселей и максимальной скорости автомобиля;
Система ускорительного насоса. Она контролирует смесь, не позволяя воздуху поступать больше нормы. Это даёт возможность избежать провалов газа на резких стартах машины с места и других манёврах;
Эконостат, увеличивающий тягу мотора на максимальных оборотах. Состоит из трёх жиклёров: топливного, эмульсионного и воздушного;
Система поплавкового механизма, поддерживающая постоянный уровень горючего в камере. Оснащена регулируемым игольчатым клапаном. Когда топливо в камере уменьшается, поплавок опускается вниз, открывается клапан и через штуцер начинает поступать бензин из бака.

Инструменты и оснащение для проведения работ

Для проведения обслуживающих работ потребуется:

Набор стандартных ключей;
Отвертки;
Пассатижи;
Ветоши;
Средство для промывки карбюратора («Carb Cleaner» или аналог);

Потребуется и ремкомплект для карбюратора. Выпускаются различные виды ремкомплектов, одни из которых включают только прокладки, а другие – все детали (жиклеры, винты, эмульсионные трубки и т. д.). Приобретать лучше полный комплект.

Поскольку карбюратор состоит из множества мелких деталей, разборка его на составные части, мойка и дефектовка и настройка проводится поэтапно, чтобы ничего не упустить из виду.

Как настроить карбюратор на ВАЗ-2107: какие винты крутить?

В конструкции автомобилей ВАЗ-2107 применяются барботажные, мембранно-игольчатые и поплавковые карбюраторы, главным предназначением которых является приготовление и правильное распределение топливно-воздушной смести. Последнее устройство встречается наиболее часто, поэтому в данной статье мы подробно опишем процесс его настройки, дадим полезные рекомендации, позволяющие устранить имеющиеся проблемы с запуском двигателя и его бесперебойной работой.

Конструкция поплавкового карбюратора

Как настроить карбюратор на автомобиле ВАЗ-2107? Чтобы дать исчерпывающий ответ на этот вопрос, необходимо досконально знать устройство данного узла – это позволит производить вполне осознанные действия и добиваться наилучших результатов регулировки.

Состоит конструкция карбюратора из нескольких основных элементов:

система дозирования топливно-воздушной смеси, главным компонентом которой является камера с установленными в ней жиклерами воздуха и топлива, распылителем, диффузором и колодцем, а также эмульсионной трубкой;
поплавковая камера, в которую по специальному каналу подается горючее;
полностью независимая система настройки и поддержки холостого хода двигателя;
эконостат, предназначенный для обогащения топлива определенным количеством воздуха и существенного снижения его расхода;
отделение карбюратора, через которое отводятся картерные газы;
дроссельная заслонка;
переходная система между поплавковой и дозирующей камерами.

Именно об этом процессе мы подробно расскажем ниже.

Подготовка карбюратора к настройке

Чтобы регулировка карбюратора смогла дать максимальный эффект, настоятельно рекомендуем предварительно выполнить следующие действия:

удалить загрязнения с наружной части устройства, а также хорошо промыть его;
выполнить дефектовку деталей, чтобы убедиться в отсутствии на их поверхности сколов, трещин, глубоких царапин и иных дефектов;
очистить от загрязнений фильтрующие элементы;
тщательно вымыть поплавковую камеру и почистить жиклеры для подачи воздуха.

Если вы полностью уверены в исправности карбюратора и хорошо очистили его от грязи, можно приступать к настройке, выполняемой в несколько этапов:

настройка поплавкового механизма;
отладка устройства, предназначенного для запуска двигателя;
регулировка холостого хода.

Как настроить поплавковую камеру карбюратора

Первый этап является наиболее простым и дает возможность отрегулировать механизм поплавка. Для начала вам потребуется проверить его положение относительно крышки камеры и ее внутренних стенок. Если обнаруживаются какие-либо отклонения от нормы, их следует устранить, смещая крепежный кронштейн с небольшим физическим усилием. После этого регулировка осуществляется таким образом:

устанавливаем нужный забор между крышкой камеры и поплавком. В идеале он должен быть не более 1-2 миллиметров. Если выполнить настройку не удается, имеет смысл заменить вышедшую из строя иглу;
устанавливаем требуемый промежуток между иглой и поплавковым механизмом. Он составляет 15 миллиметров. Настройка осуществляется при открытом игольчатом клапане.

Как настроить пусковое устройство карбюратора

Регулировка пускового устройства представляет собой гораздо более сложную задачу. Для ее решения без наличия соответствующего опыта вам потребуется полностью снимать карбюратор с двигателя, чтобы увеличить зазоры у заслоночных кромок для достижения нормальных показателей.
