Горят катушки зажигания на приоре причина… особенности эсуд • driver's talk

Перечень элементов схемы электрических соединений жгута проводов заднего LADA PRIORA

1 – колодка жгута проводов заднего к колодке жгута проводов панели приборов; 2 – колодка жгута проводов заднего к колодке жгута проводов дополнительного 2 (левой задней двери); 3 – колодка жгута проводов заднего к колодке жгута проводов боковых дверей (правой передней двери); 4 – боковой указатель поворотов левый; 5 – контроллер электропакета; 6 – боковой указатель поворотов правый; 7 – блок освещения салона; 8 – выключатель контрольной лампы ручного тормоза; 9 – фонарь левый; 10 – фонарь правый; 11 – датчик температуры воздуха салона; 12 – выключатель плафона освещения салона в стойке двери водителя; 13 – выключатель плафона освещения салона в стойке правой передней двери; 14 – выключатель плафона освещения салона в стойке правой задней двери; 15 – выключатель плафона освещения салона в стойке левой задней двери; 16 – колодка жгута проводов заднего к колодке жгута проводов боковых дверей 2 (левой передней двери); 17 – колодка жгута проводов заднего к колодке жгута проводов дополни- тельного (правой задней двери); 18 – колодки жгута проводов заднего к громкоговорителю заднему правому; 19 – колодки жгута проводов заднего к громкоговорителю заднему левому; 20 – прикуриватель; 21 – модуль электробензонасоса; 22, 23 – колодки жгута проводов заднего к колодкам жгута проводов панели приборов 2,3; 24 – фонарь освещения багажника; 25 – дополнительный сигнал торможения; 26 – выключатель привода замка багажника; 27 – плафон освещения салона; 28 – колодка жгута проводов заднего к колодке жгута проводов переднему; 29 – датчик скорости левый задний; 30 – датчик скорости правый задний; 31 – датчик системы автоматической очистки стекол (датчик дождя); 32 – регулятор чувствительности датчика дождя; 33 – колодка жгута проводов заднего к колодке жгута проводов панели приборов 4; 34 – колодка жгута проводов заднего к колодке жгута проводов датчиков системы парковки; 35 – блок сигнализации системы безопасной парковки; 36 – преднатяжитель ремня безопасности водителя; 37 – преднатяжитель ремня безопасности пассажира; 38 – колодка жгута проводов заднего к колодке жгута проводов боковых дверей 3 (правой передней двери); 39 – блок управления надувных подушек безопасности; 40 – блок управления системы парковки; 41 – колодка жгута проводов заднего к колодке жгута проводов заднего дополнительного (двери задка); 42 – колодка жгута проводов заднего к колодке жгута проводов заднего дополнительного 2 (двери задка); 43 – обогреватель левого сидения; 44 – выключатель электрообогревателей сидений; 45 – обогреватель правого сидения. 46 – колодка жгута проводов заднего к выключателю системы парковки.

Проверка работоспособности катушки мультиметром

Перед тем, как приступить к работе, следует проверить прибор на точность. Для этого сопротивление выставляется на две сотни Ом, щупы замыкаются между собой. Если все идеально, то на табло высветятся нули.

А если высветится цифра, ее следует просто зафиксировать в памяти, чтобы потом отнимать от снятых показаний, как имеющуюся погрешность. Катушка достается из своего посадочного места, очищается от грязевых накоплений. При этом визуально необходимо определить, нет ли на резиновых участках разрушений. В противном случае, следует автоматически проводить замену.

Первичная обмотка «прозванивается». С этой целью тестерные щупы подсоединяются к первому и третьему контакту (крайним на выводе). При этом полярность не имеет никакого значения. Сопротивление должно быть в пределах 0,5 Ом. Если в проводах имеется обрыв, то тестер выдаст довольно большое число, приближенное к бесконечности.

Система зажигания — уязвимое место Приоры, и не только ее. Катушки зажигания в автомобиле Приора индивидуальные, по одной на цилиндр, то есть всего 4. Случается, что одна из них перестает работать, а вместе с ней выпадает из рабочего ритма один из цилиндров.

Это сопровождается вибрацией и непонятными звуками под капотом. Опытные автолюбители в таких ситуациях понимают, что машина троит.

Какую катушку купить

Многие автолюбители советуют покупать самые дешевые устройства. Почему так? Считается, что катушки горят в первую очередь из-за некачественной свечи зажигания. Разумеется, нелишним будет удостовериться в том, что все свечи исправны, однако даже если нет никаких проблем, но катушка все равно сгорела, свечу в цилиндре, где случилась неисправность, рекомендуют заменить. Вместе с тем далеко не все автовладельцы готовы доверять самым бюджетным катушкам и такое мнение также имеет право на жизнь.

Опытные автолюбители советуют приобретать продукцию одной из двух торговых марок:

Сразу же обращаем внимание, стоимость устройств может быть достаточно высокой. Например, одна катушка Bosch стоит около 700 рублей. С учетом того, что для замены необходимо сразу 4 детали, получается немаленькая сумма

Какой вариант будет лучшим для вас – решать только вам

С учетом того, что для замены необходимо сразу 4 детали, получается немаленькая сумма. Какой вариант будет лучшим для вас – решать только вам.

Элегантная «Приора» — это автомобиль с двигателем, работающим на бензине. А это значит, что смесь в цилиндрах поджигается искрой. Ну это, в свою очередь, требует наличия катушки зажигания (бобины). Или искрообразователя. Как эта система работает на «Приоре»? Как устроена, вообще, система зажигания «Приоры»? Вот об этом и пойдёт речь.

Ремонт

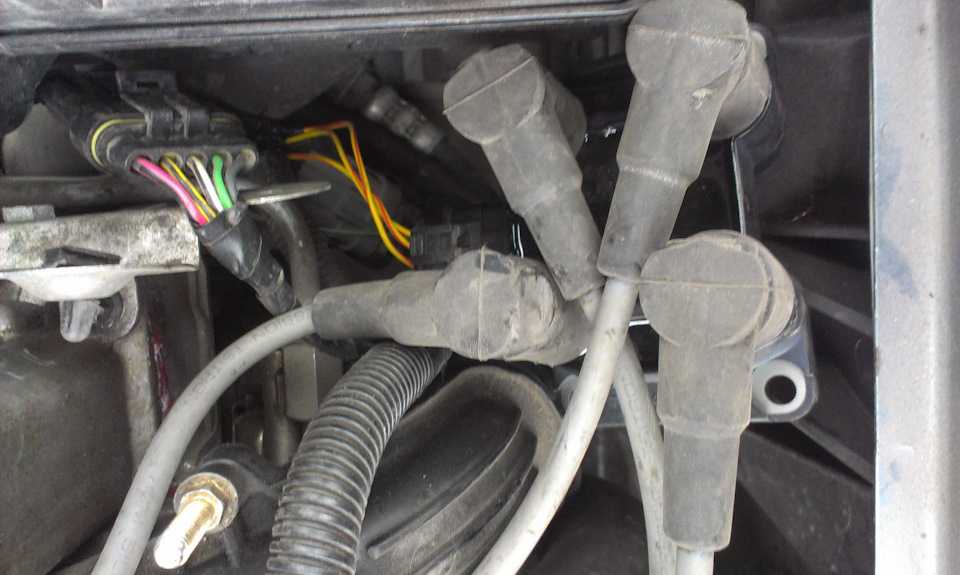

Модуль зажигания ваз 2107

Устройство модуля зажигания достаточно сложное: в него входят одна или несколько катушек, плата, контакты и провода. Их всех вышеназванных элементов ремонту поддаются только контактные соединения, в некоторых случаях возможна замена деталей (транзисторов, катушек).

Модуль с целью проведения ремонта демонтируют и вскрывают. Для этого понадобятся:

Торцевые ключи с головками на 1, 13 и 17.
Шестигранник на 5.
Отвертка.
Паяльник.
Флюс для алюминия.
Многожильный провод.
Лак для ногтей.

Вскрытие модуля зажигания

Ремонт модуля зажигания производится в следующем порядке:

На снятом устройстве открывают корпус, поддев его отверткой.
Убирают силиконовую пленку, покрывающую плату.
От ВВ контактов убирают весь алюминий.
На плате взамен всех демонтированных старых припаивают новые провода. Для этого поверхность коллектора очищают от налета, после плату нагревают до 180 о С (о наступлении нужной температуры даст знать характерный запах). В процессе пайки концы проводов подсоединяют к модулю.
По окончании операции все контакты, плату и модуль замазывают лаком для ногтей.
Устройство собирают в обратном порядке, устанавливают на автомобиль и запускают двигатель. В случае нормальной работы модуль зажигания заклеивается герметиком намертво, при этом провода заправляются внутрь полости таким образом, чтобы по краям они не оказались зажатыми пластиной.

Если устройство не заработало, то поломку внутри модуля следует искать более тщательно. Может быть из строя вышел транзистор, электронный компонент или произошел обрыв в катушке. Такой ремонт имеет смысл только в том случае, если его цена будет существенно ниже стоимости новой детали.

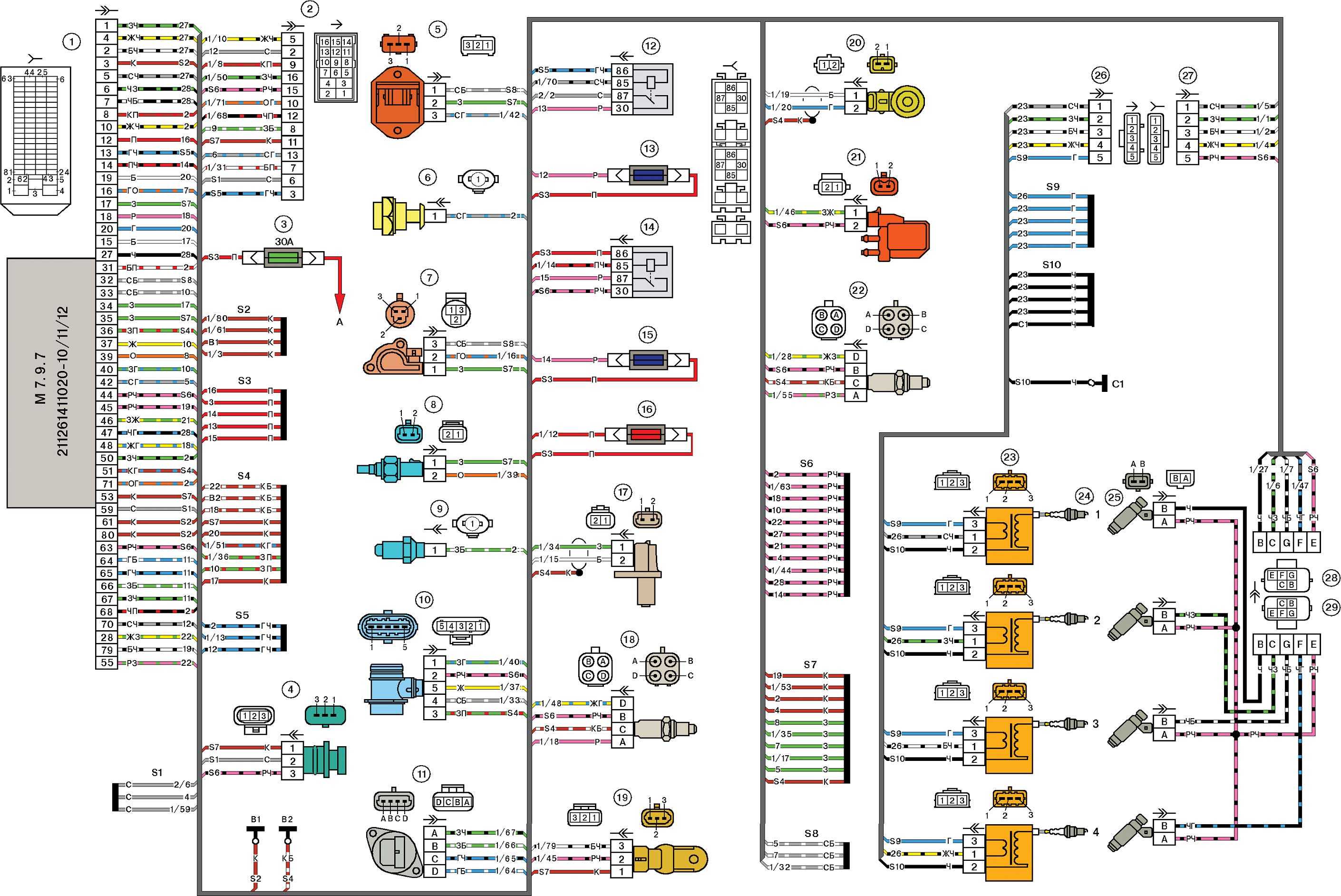

Катушки зажигания в электронной схеме Лада Приора

Система зажигания на Приоре отличается от обычной классической схемы карбюраторных моделей. На старенькых машинах стояла одна катушка зажигания, а конкретным рассредотачиванием импульсов на свечи зажигания занимался трамблер, который еще требовалось верно настроить. На инжекторных моделях машин с электрическим впрыском горючего для каждого цилиндра имеется личная> газета, персональная катушка зажигания, которая подает импульс на свечку, для собственного цилиндра.

Управляет всем процессом ЭБУ, электрическое бортовое устройство, впрямую от которого сигнал идет на КЗ. Если вы поставили цель верно управлять процессом впрыска и впору подавать сигнал на электронный импульс ЭБУ употребляет данные со последующих датчиков:

ДПК — беря во внимание положение коленчатого вала мотора он подает импульс в ЭБУ;
датчик фаз — он говорит о положении распредвала, мастера именуют его датчиком синхронизации;
тахометр — с него на ЭБУ поступает сигнал с какой частотой крутится коленвал;
ДМРВ — за счет применения измерения расхода воздуха через воздушный фильтр, определяет нагрузку на движок на этот момент времени;
ДТОЖ — определяет температуру мотора;
ДТ — датчик детонации, его показания оказывают влияние на угол опережения зажигания.

При стандартных критериях по сигналу ЭБУ цилиндры работают в последующем цикле — 1 — 3 — 4 — 2.4.

Другими словами импульс на искру поступает в тех цилиндрах, в каких завершается цикл сжатия, перед открытием клапана впрыскивается горючего и идет разряд, происходит детонация и цикл длится.

Воспламенение бензина в цилиндрах двигателя внутреннего сгорания происходит при помощи искры, которую генерирует система зажигания. Модуль зажигания – основной элемент системе, создающий искру на свечах при помощи высокого напряжения. Каждый производитель автомобилей разрабатывает и производит свой оригинальный модуль, но принцип его работы одинаков для всех устройств. В процессе эксплуатации отклонение от заданных параметров или поломка модуля зажигания отрицательно сказывается на работе двигателя вплоть до выхода из строя силового агрегата.

Проверка работоспособности: как проверить катушки зажигания на Приоре

Прежде чем приступать к замене катушек зажигания, обязательно нужно сделать проверку для этого осмотрите их. Недопустимы трещины, сколы, иные повреждения на ее корпусе. Если Вы видите, что пластмасса повреждена, значит, деталь перегрелась, ее нельзя эксплуатировать дальше.

Ответ на вопрос о том, как проверить элемент системы зажигания Приоры на 16 клапанов, не ограничивается только осмотром. Сначала нужно поменять их местами и посмотреть, появились ли перебои в другом цилиндре. Если перебои есть, проблема в катушке. Есть несколько способов с использованием приборов. Для работы нужно:

Зафиксировать машину на месте и заглушить мотор.
Снять минус с АКБ.
Отключить деталь от мотора, а затем подключить к ней полностью работоспособную свечку.
Отключите бензонасос.
Используйте защитные средства от удара током, это обязательно!
Включите зажигание и прокрутите стартер. Свеча должна получить искру при нормальной работе.
Иногда ремонт катушки зажигания Приоры начинается после получения данных с ЭБУ. Коды, начинаются с 0301, заканчиваются 0304, обозначая соответственно каждый цилиндр. Однако отображается проблема в модуле «катушка-свеча», поэтому виновника придется выяснять отдельно.

А теперь проверяем элемент системы зажигания на Приоре мультиметром. Для этой и дальнейшей работы с комплектующими подойдут модели АЗ-1 или МД-1. Для этого:

Достаньте обследуемую деталь из-под капота.
Переключатель измерений поставьте в положение «200 Ом», соедините щупы. Дисплей должен показать «0» или близкие к этому значения.
При помощи щупов проверяется внешняя обмотка. Распиновка – 1,3. Дисплей в точности должен показать 0,08 Ом. Погрешность – это то число, которое показал дисплей при калибровке, его нужно отнять. Если ничего не показывается, проверьте, точно ли щупы соприкасается с обмоткой. Если контакт есть, а результата нет, обмотка оборвалась, ее нужно менять.
На мультиметре установите лимит измерения 2 МОМ для проверки высоковольтной обмотки. Черный щуп подключите в к выводу второго разъема, а красный – в вывод катушки. Показатель должен быть равен 342 кОм – но только для холодной детали. Ее следует остудить перед проверкой. Здесь также требуется проверка точного контакта со щупом.

Помните, что обмотка данной запчасти не меняется, а вот наконечник можно спокойно поменять. Чаще всего ремонт ограничивается обычной заменой – для того, чтобы быть полностью уверенным в герметичности детали.

Виды катушек

Какие свечи зажигания подходят для машины Приора? Стоит вспомнить о качестве деталей и их состоянии. Иногда свечи имеют неправильный зазор, он не должен быть меньше 1 мм. Чтобы быть уверенным в работоспособности своей машины, лучше менять свечи и катушку зажигания одновременно

Это важно, потому что механизм контактов постепенно изнашивается, приходит в негодность, в результате чего нарушается искрообразование, увеличивается расход топлива. Замена свечей происходит следующим образом:

Замена свечей происходит следующим образом:

Свечи зажигания вкручиваются при помощи специального ключа так, чтобы на свое место встало уплотнительное кольцо. После этого нужно подтянуть ключом свечу на 90 градусов. В случае установки старых свечей они подтягиваются только на 15 градусов.

Источники

https://1ladapriora.ru/remont/katushka-zazhiganiya.html
https://priora-remont.ru/zamena-katushki-zazhiganiya/
https://expertvaz.ru/priora/remont-proverit-katushku-zazhiganiya.html

FakeHeader

Comments 75

Похоже я понял почему они у тебя горят

Незнаю, мне авто электрик делал он же и настраивал.

Но тут надо мозги и проводку переделывать

А что с мозгами делать надо?

Говорят от БМВ подходят, нужно только штекер переделать.

А двигатель часто моешь ?

Я ни разу не мыл. Да, там все засрано. Но и катушки все родные стоят. Свечи пользую А17 в фирменной упаковке.Но больше всего понравились свечи NGK, они не умирают внезапно. Проехал на одном комплекте 50 тысяч и поменял просто для своего спокойствия.

Заменил все на bosch с переодичностью 6 месяцев, свечи А17дврм группы bosch. 5 лет полет нормальный!

Катушки родные ещё, свечи ваз ставлю, пробег112000км, кинул сразу массу с аккумулятора на ДВС провод кг, проблем пока нет, на счёт кондёров тоже ставил, потом убрал, пустое это все, да проверь массу ДВС и массу катушек она закреплено со стороны коробки

катушки СОАТЭ, свечи Denso вместе прекрасно работают

Бриск очко а не свечи

На своей поменял все 4 катушки(после 70тыс.км родные стали умирать, с периодичностью 6мес.) Взамен брал соатэ2112. Через год одна снова умерла. Свечи были энгельсские, выкинул их, думаю из за них умирали катушки. Купил бриск, проблем больше не наблюдал. Так и продал.и

А какая проблема то у тебя, зачем колекцию собрал

Троит, плавают обороты, плохо заводится. Симптомы пропадали после замены ИКЗ. На диагностике ничего не нашлось, ошибок в ЭБУ нет, все показатели в норме (Opendiag).

Нужно норм диагностику делать, или вообще эбу заменить дело скорее всего не в катушках,

Ещё добавить богатит и большой расход и все симптомы умершего дмрв.

Да нужно мотортестором (типа СКАНМАТИКА) нормальным диагностику сделать с замером утечек генератором дыма. Opendiag даёт поверхностную картину. Короче, нормальную диагностику сделать и всё станет понятно.

Снятие и установка катушки на Приоре

Для того чтобы поменять элемент системы зажигания в двигателе на 16 клапанов, проделайте следующие шаги:

Автомобиль поставьте ровно, фиксируя его ручным тормозом.
Поднимите капот и снимите минус с АКБ.
Разденьте мотор, достав его пластмассовый защитный кожух.
Найдите нужную Вам запчасть, а затем подведенную к ней колодку проводов.
Зажмите фиксатор колодки проводов и отключите питание.
При помощи 10-го ключа отверните болт, который крепит деталь к металлу.
Аккуратно достаньте катушку, стараясь двигать ее вертикально. Было бы обидно навредить проводке в самый последний момент.
Извлеките неисправную запчасть, вместо нее поставьте новую. Заверните болт крепления, подключите колодку проводов и накиньте минус на АКБ. Проверьте работоспособность.

Проверка катушки зажигания

Как проверить катушку? Внимательно рассматриваем снятую запасную часть, обращаем внимание на ее поверхность. Если есть трещины, сколы, царапины на пластмассовых частях, скорее всего, катушка перегревалась и сгорела. Мультиметр переключается в режим проверки сопротивления, которое необходимо замерить на 1 и 3 контактах

С погрешностью инструмента цифра будет 0,5 Ом

Мультиметр переключается в режим проверки сопротивления, которое необходимо замерить на 1 и 3 контактах. С погрешностью инструмента цифра будет 0,5 Ом.

Далее проверяется вторичная проводка. Внутри колпачка катушки расположена пружина, к ней нужно приложить красный щуп, а черный — ко второму контакту. Можно замерить сопротивление и на других катушках, их у машины Приора еще 3. Прибор должен показать 340 Ом.

Если цифра другая, узел все-таки сгорел. Если после проверки катушка оказалась рабочая, значит, нужно ее просто заизолировать. Подрезанную по размеру термоусадочную трубку нагреть и надеть на катушку. Проблема устранена, и запасная часть будет работать.

Порядок снятия и установки катушки зажигания на автомобиле Лада Приора с 16-клапанным двигателем

Так как подавляющее большинство автомобилей оснащается именно 16-клапанными моторами, то и весь процесс будет показан именно на данном силовом агрегате.

Итак, первым делом открываем капот автомобиля и отсоединяем клемму «-» от АКБ. Затем откручиваем пробку заливной горловины.

Также, отсоединяем клапан продувки адсорбера, отогнув немного в сторону фиксатор его крепления. Находится этот клапан с правой задней стороны крышки (по ходу движения авто).

Теперь можно снимать декоративную крышку двигателя, так как больше ее ничего не держит.

При помощи головки с трещоткой отворачиваем болт крепления нужной нам катушки, как это показано на фото ниже.

И вынимаем после этого данную деталь из свечного колодца.

Так как катушка сидит довольно плотно, то придется приложить как минимум среднее усилие, чтобы извлечь ее оттуда. И чтобы до конца ее освободить, достаточно еще отсоединить штекер с проводами питания, предварительно нажав на фиксатор-защелку.

И отсоединить его до конца, как это наглядно видно ниже на фото.

Теперь можно брать новую заведомо исправную катушку зажигания и производить установку в обратной последовательности. Цена на катушку для Приоры составляет от 900 до 2000 рублей в зависимости от производителя.

У Лады Приора есть все, что необходимо для удобства использования автомобиля:

Катушка зажигания — наиважнейший узел машины, и его поломка вызовет огромное количество неприятностей. В основном они будут связаны с остановкой и нарушениями в работе мотора. Катушка зажигания имеет непосредственное отношение к узлу под названием «трамблер». Это распределитель, получающий от бортовой сети транспорта низковольтное питание. Происходит процесс преобразования низковольтного в высоковольтное питание. С контактов распределителя напряжение с помощью «бегунка» отправляется по высоковольтному проводу на свечи. Вкрученная свеча каждого цилиндра подает искру в камеру сгорания топливной смеси, происходит воспламенение. Для воспламенения необходима подача тока на все свечи, только тогда мотор заведется и машина начнет двигаться. Если нет, транспортное средство не сдвинется с места.

Иногда у авто Лада Приора начинает троить двигатель, другими словами, мотор выполняет свои функции не на полную мощность. Причина такого поведения кроется в катушке электрозажигания. Система зажигания у данной машины необычная. Каждая свеча имеет свою катушку, следовательно, их 4. Значит, и зажигание может тормозиться в четыре раза чаще, чем на других авто. Как только одна катушка вышла из строя, связанный с ней цилиндр перестает работать. В индивидуальных катушках зажигания любого цилиндра не требуется регулировка, так как в них нет подвижных частей. В авто Приора ЭБУ сообщает водителю о неисправности, следит за распределением и моментом образования искры. В цилиндрах, в которых заканчиваются такты сжатия, происходит искрообразование. Точные импульсы в ЭБУ подаются с датчиков положения коленчатого и распределительного валов, после этого блок управления выявляет последовательное срабатывание катушек зажигания. Информация, передаваемая в систему, позволяет управлять всем процессом:

При проблемах с катушками нужно обращаться за помощью к специалисту. Для проверки катушки зажигания на Приору нужен специальный инструмент — мультиметр.

Возможные причины неисправности модуля зажигания

Несмотря на высокую надежность и прочность модуля зажигания, при эксплуатации он может выйти из строя, подобно любому другому механизму. Среди всех возможных причин поломок, в 9 из 10 случаев возникают и диагностируются следующие:

Применение в системе зажигания несоответствующих компонентов. Высоковольтные провода подбирают, исходя из параметров модуля, так как чрезмерно высокое или пониженное напряжение создает сбои в работе или пережигает контакты.
Бракованные или поврежденные детали, некачественная сборка. Бракованные комплектующие быстрее ломаются и выводят из строя другие узлы или элементы системы. Практика показывает, что подбор качественных компонентов и их периодическая диагностика позволяют оставаться модулю работоспособным в течение длительного времени.

Проверка модуля зажигания

Проверка модуля зажигания на работоспособность осуществляется следующими способами:

Замена модуля зажигания на заведомо исправный

1. Самый простой способ – подключение заведомо рабочего модуля. При этом устройства должны быть полностью идентичны, высоковольтные провода исправны, и проверена надежность контактов.

Проверка контактов на модуле зажигания

2. Шевеление модуля, которое позволяет выявить ненадежные контакты. Для этого шевелят колодку проводов, и сам модуль. Если в процессе воздействия двигатель реагирует изменением работы, значит причина неполадок кроется в плохом контакте.

Замер сопротивления на выводах модуля зажигания

3. Измерение сопротивления. Для этого понадобится тестер, переключенный в режим омметра. Проводят измерения на парных выводах модуля между 1 и 4, а также 2 и 3 цилиндром. Величина сопротивления должна быть одинакова, и приближаться к показателю 5,4 кОм.

Проверка модуля зажигания при помощи тестера

4. Проверка напряжения тестером. Один щуп прибора прикладывают к контакту А колодки, второй на массу. После включения зажигания снимают показания прибора. При исправном проводе он покажет напряжение 12 В, при его отсутствии проверяют предохранитель, защищающий модуль зажигания. После проверяют целостность цепи контрольной лампой 12 В. Один конец провода прикладывают к контакту А и вращают стартер. Если лампа не мигает – цепь оборвана. Процедура аналогично повторяется с другими контактами.

Диагностика модуля зажигания профессиональным оборудованием

5. Диагностика на сервисной станции при помощи подключения компьютера со специальным программным обеспечением к ЭБУ. Неисправности обнаруживаются в виде ошибок, обозначенных буквенно-числовым кодом, после чего проводится более глубокая диагностика неисправности для принятия решения – ремонта модуля зажигания, или его замены. Аналогичная проверка проводится на специализированной СТО при помощи осциллографа.

Снятие и установка катушки на Приоре

Устройство в авто Приора может выйти из строя в случае повреждения изнутри, в результате чего произойдет «пробивание» на корпус. При исправной катушке зажигания между электродами свечи должна всегда проскакивать искра. Если этого нет, нужно проверить цепи питания и управления катушкой.

Выполняется замена детали

Все действия проводятся с помощью торцевой головки на «10». «Минус» аккумулятора отсоединить, отжать фиксатор из пластика, колодку жгута проводов отсоединить от вывода катушки, вывернуть болт крепления к крышке головки блока, извлечь катушку из свечного блока. При проведении ремонтных работ нужно помнить о том, что на Приоре установлена микропроцессорная катушка зажигания высокой энергии (МПСЗ). Высоковольтные провода зажигания вырабатывают напряжение в 40 тысяч вольт. Каждому, кто проверяет катушку, нужно быть предельно осторожным: есть вероятность поражения током. При выполнении осмотра надетые резиновые перчатки спасут от возможных негативных последствий. Можно использовать пассатижи с заизолированными ручками.

Свечи зажигания необходимо менять каждые 30 тысяч километров. Завод-изготовитель рекомендует для Лады Приоры определенный тип свечей, но можно использовать любые с подходящей теплотой сгорания. Диаметр детали составляет 14 миллиметров. После выворачивания свечи тщательным образом очищаются колодцы их расположения. Эта процедура необходима для того, чтобы после извлечения деталей туда не попала грязь. В период подготовки к зиме, прежде чем устанавливать свечи, нужно проверить зазор между боковыми и центральными электродами. Если зазор не соответствует значениям в 0,7-0,9 миллиметров, необходимо провести регулировку.

Симптомы неисправности катушки

Симптомов неисправности катушек множество и иногда очень сложно определить, что виновата именно катушка

Если в вашем автомобиле появились такие симптомы, то следует обратить внимание на ИКЗ

Признаки неисправности катушек:

Не работает один из цилиндров;
Автомобиль не развивает мощность;
Рывки при резком нажатии на педаль газа;
Трясется двигатель на холостом ходу;
Повышенная вибрация на холостом ходу;
Плавающие обороты;

Так же следует отметить, что при неисправной катушке зажигания будут появляться пропуски в цилиндрах, вследствие чего ЭБУ отключит работу неисправного цилиндра и просигнализирует об этом включением лампы «Cheek Engine». При появлении «Cheek Engine» на автомобиле необходимо провести диагностику системы. При наличии пропусков зажигания ЭБУ выдаст ошибки 0301, 0302, 0303, 0304. Где последние цифры кодов это номер цилиндра.

Эксплуатировать автомобиль с неисправной катушкой зажигания не рекомендуется, это может привести к выходу из строя катализатора.

Ремонт наконечника

Треснувший наконечник катушки зажигания — часто встречающаяся неприятность. Однако вернуть катушку в рабочее состояние можно, сделав ремонт своими силами, при условии, что сама катушка не сгорела. Для этого потребуется обезжиривающая салфетка, силиконовое уплотнительное кольцо катушки зажигания (новое), новый наконечник и силиконовый герметик. Вся процедура отнимет пару минут.

При многочисленных, а иногда даже в случае незначительных пропусков зажигания, двигатель может работать нестабильно, появятся плавающие обороты, машина может дергаться на ходу и т.д. Чтобы определить, какой именно из цилиндров неисправен, необходимо попеременно с каждого из них снимать штекер питания катушки, точнее — отсоединять его на некоторое время.

Если в случае отсоединения одного из цилиндров перебои в работе все равно присутствуют, значит именно в нем и кроется причина. Зачастую, именно катушку зажигания одного из цилиндров приводит к описанным выше последствиям. И чтобы ее заменить, понадобится следующий инструмент:

Головка на 10 мм
Удлинитель
Трещотка или маленький вороток

Проверка катушки зажигания и ее цепей

Для проверки работоспособности катушки зажигания сбрасываем давление в системе питания двигателя и не устанавливаем на место предохранитель топливного насоса (см. «Замена топливного фильтра»). Снимаем катушку зажигания (см. «Проверка состояния и замена свечей зажигания»). Вставляем в резиновый наконечник катушки заведомо исправную свечу зажигания и подсоединяем к катушке колодку жгута проводов системы управления двигателем.

Располагаем свечу на крышке головки блока цилиндров… …так чтобы был контакт между боковым электродом свечи и «массой» двигателя.

Во избежание поражения током при проворачивании коленчатого вала стартером не прикасайтесь руками к свече зажигания и наконечнику катушки, а удерживайте катушку за ее пластмассовый корпус. Помощник, переведя ключ в замке зажигания в положение «стартер», проворачивает коленчатый вал. При исправных катушке зажигания и ее цепях…

…между электродами свечи должна регулярно проскакивать искра. Если это не так — необходимо проверить цепи питания и управления катушкой. Для проверки цепи питания катушки отсоединяем от нее колодку жгута проводов системы управления двигателем…

…и подсоединяем щупы тестера к выводам «2» и «3» колодки жгута проводов. При включенном зажигании прибор должен зафиксировать напряжение, равное напряжению на выводах аккумуляторной батареи. Если значение напряжения не соответствует норме, проверяем исправность цепей (обрыв и замыкание на «массу») между выводом «3» колодки жгута проводов и выводом «30» гнезда главного реле системы управления двигателем («+» питания), а также между выводом «2» колодки жгута проводов и «массой» двигателя. Для проверки цепи управления катушки зажигания используем пробник с лампой мощностью 1,2 Вт (можно применить, например, лампу подсветки прикуривателя).

Подсоединяем щупы пробника к выводам «1» и «3» колодки жгута проводов системы управления. При исправных цепях управления и питания катушки зажигания во время проворачивания коленчатого вала стартером лампочка пробника должна часто мигать. В противном случае проверяем на обрыв и замыкание «на массу» провод, соединяющий вывод «1» колодки жгута проводов с соответствующим (для каждого цилиндра двигателя) выводом контроллера. Если цепи питания и управления катушки зажигания исправны, но при проверке на рабочей свече, вставленной в наконечник катушки нет искры (см. выше), то катушка неисправна и ее необходимо заменить.
