Процесс изготовления нового обвеса
Основные моменты как сделать бампер на «Ниву» и «Ниву Шевроле» своими руками:
- Укрепление лонжерон. Перед установкой каркаса на автомобиль советуем Вам изучить выдержку лонжерон автомобиля. Вы точно не ошибетесь, если усилите жесткость конструкции при помощи металлических пластин. Их нужно приварить на выпирающие части лонжеронов. Перед установкой пластины желательно также покрыть антикоррозийным составом. Правильно монтировать силовой бампер помогут заранее выявленные места крепления в штатном бампере.
- Раскрой металла. Лучше всего поступить наиболее простым способом – приложите детали макета к металлу и обведите их маркером. При помощи болгарки вырежьте детали, а края обработайте шлифовальной машинкой. Чтобы металл был надежным и качественно сварился, используйте листы толщиной от 5 мм. Если применяете трубы – покупайте их диаметром в 50-60 мм.
Сбор рамы силового бампера на Ниву
Ниже опишем процесс изготовления основания для лебедки на «Ниву Шевроле»:
- Необходимо разобрать переднюю часть автомобиля и снять все то, что может мешать изготовлению нового обвеса, но главное — не переусердствовать. Шаг первый: разобрали «морду» автомобиля
- Далее необходимо усилить передние лонжероны, на которые и будет монтироваться новый бампер. Для этого изготавливаются специальные вставки, которые повторяют форму лонжи. Теперь нужно усилить передние лонжероны.
- Следующим шагом будет изготовление боковых накладок на лонжероны «Нива Шевроле», которые крепятся с наружной стороны. В них необходимо отметить и просверлить крепежные отверстия. Далее требуется изготовление боковых накладок
- После подготовки всех элементов можно произвести первичную сборку, установив усилители и накладки на лонжероны. Устанавливаем вставки и прикручиваем внешние накладки.
- Далее изготавливается поперечина между накладками, которая крепится с помощью сварки. Изготавливаем поперечину и привариваем ее.
- После этого необходимо продумать места установки лебедки на «Ниву Шевроле». Для этого рекомендуется иметь в наличии тяговый механизм, с основания которого надо будет снять шаблон. Привариваем дополнительное крепление под лебедку.
- После снятия размеров нужно сварить площадку. Чтобы установить и прикрепить лебедку на готовое основание, в нем надо высверлить отверстия для фиксации болтами М12.
Крепим на авто новый обвес и устанавливаем на предусмотренное место лебедку. Изготовление основания, на которое будет установлена лебедка, закончено. Все сварные швы отбиваются от шлака, а вся конструкция покрывается антикором и грунтом. Когда окрашенная поверхность высохла, необходимо собрать все для дальнейшего изготовления самого бампера «Нива Шевроле»:
- Для начала необходимо продумать крепления силового обвеса к раме автомобиля. Можно использовать квадратный швеллер, который будет крепиться к заранее изготовленным усилителям, с учетом угла изгиба бампера.
- К готовым креплениям приваривается заранее разрезанная квадратная труба. Необходимо соблюдать всю симметричность этого процесса, потому что, если размер центральной и изогнутой частей, а также углы изгиба будут разными, бампер получится скошенным.
- Далее применятся та же квадратная труба для придания формы новому бамперу «Нива Шевроле». Все швы должны быть тщательно проварены, отбиты от шлака и зачищены болгаркой.
- Устанавливаются направляющие губки для лебедки, вырезаются места для хай-джека, и предусматривается место установки буксировочных фиксаторов.
После того как силовой бампер был изготовлен и установлен, рекомендуется провести его испытания, так как возможно понадобится усиление всей конструкции.
Недостатки Chevrolet Niva
Установка нового бампера на автомобиль «Нива Шевроле» — это исключительно ваше решение, так же, как изготовление его своими руками или покупка в автомагазине. Главное в этом деле — определиться со своими возможностями, а именно — умением работы с металлом и сваркой. Это является основной частью выполняемых вами работ.
КОНКУРЕНТЫ
Самая простая Lada 4×4 сейчас предлагается за 405 тысяч рублей, тогда как Urban — за 448 тысяч. Конкуренты? В сегменте машин «до полумиллиона» ничего другого из полноприводных машин купить нельзя. Разве что базовый UAZ Hunter, который стоит аккурат 499 тысяч. А вот Chevrolet Niva это минимум 509 тысяч. К «Патриоту» вообще не подступиться — от 669 тысяч, а максимально «упакованная» версия — немыслимые 900 тысяч.
Из сравнительно доступных иномарок отметим Renault Duster (за 669 тысяч можно взять 102-сильную полноприводную машину) и Chery Tiggo (от 770 тысяч). Но это — кроссоверы, а из настоящих внедорожников остались только Great Wall H3 (бывший Hover) да крохотный Suzuki Jimny. За «китайца» просят отнюдь не демократичные 849 тысяч, за «японца» — 935 тысяч. А это — две «старых Нивы». Так что доступный полный привод — это только старушка Lada.
Алексей Кованов Фото Павла Мурашко и Ольги-Анны Канашиц
Тюнинг Нива – Установка бамперов и решётки Urban
Установка бамперов и решётки радиатора от Нивы Urban на ВАЗ 21214/21213.
| Работы | Материалы | Время | от 3 до 5 дней | в зависимости от состояния кузова автомобиля |
Цены и подробную информацию узнавайте по телефону: +7(499)-130-87-99.
Мы работаем круглосуточно без выходных. Если Вы не смогли до нас дозвониться, пишите нам в Whatsapp, мы обязательно Вам ответим и перезвоним.
ООО Трактор 4×4
г. Москва, ул. Озёрная, 7сА, тел
“>
Изготовление бампера
Из металла необходимо вырезать составные части силового обвеса. Для этого используют макет изделия. Далее процесс изготовления бампера заключается в соединении созданных компонентов. После сварки отдельных деталей, должна получиться цельная конструкция. Ее полируют при помощи болгарки. И если есть необходимость, окрашивают полученный элемент.
Помимо обвеса, из металла создают боковые накладки. Их вырезают с помощью болгарки, придают им нужную форму и соединяют с буфером.
В качестве основы каркаса выступает прямоугольная стальная труба. Компоненты обвеса крепятся между собой швеллером.
Созданный кузовной элемент испытывают на прочность, шлифуют швы и неровности, полируют и покрывают лаком. Только после этого, деталь можно устанавливать на автомобиль.
Установка бамперов «Урабан» на обычную Lada 4х4
Потребуется купить комплект обвеса или по частям. Каталожные номера деталей:
- передний бампер 21214-2803010-01;
- задний бампер 21214-2804010-01;
- декоративная решетка радиатора 21218-8401014-00.
При установке решетки радиатора от «Урбан» некоторые отверстия могут не совпадать. В этом случае делаем новые отверстия с каждой стороны фары ближе к крылу.
Доработки для установки переднего бампера от «Урбан»:
- подпилить направляющие трубы в месте, где проходят болты;
- сделать отверстия в крыльях для бокового крепления бампера;
- снимаем фаску, чтобы зазоры между бампером и кузовом были в пределах допуска (3±1,5 мм).
Для установки заднего бампера следует удалить боковые крепления:
Такой тюнинг Lada 4×4 сделает ее более привлекательной, но менее практичной на внедорожье.
А какой вариант больше нравится вам? Стоит ли менять штатные бамперы Lada 4×4 на новые от Урбан? Напомним, если вы хотите сделать Lada 4×4 более современной, тогда попробуйте установить подфарники нового образца, стильный руль, панель приборов от ВАЗ 2110 или перетянуть салон виниловой пленкой.
Пошаговая инструкция
Если автомобилист выполнил все подготовительные этапы, перед тем как выпрямить бампер на своём транспортном средстве, можно приступать к непосредственной работе с повреждением. Здесь большую роль играет правильный нагрев. В теории многие знают, как выпрямить бампер, используя кипяток или строительный фен, но на практике сталкиваются с определёнными сложностями.
Чтобы выпрямить бампер, сначала снимаются крепления с пластмассовых элементов и демонтируются. Работать непосредственно на машине, то есть в собранном виде, у автомобилиста вряд ли получится. Тут разве что можно попытаться вытянуть вмятину мощным магнитом, если конструкция предусматривает наличие металла в изделии. Но поскольку чаще всего речь идёт именно об обычном пластике, лучше сразу снять деталь. Так автовладелец получит одновременный доступ к внутренним и наружным поверхностям бампера.
Обрабатываемый участок нужно отмыть от загрязнений со всех сторон и просушить. Обязательно убедитесь в том, что бампер сухой и чистый. Воспользуйтесь мыльной водой или обезжиривателем. Ни в коем случае нельзя, чтобы оставалась любая грязь, следы плесени или коррозии. Иначе они могут стать причиной неудачного восстановления бампера методом нагрева.
Когда все предварительные этапы выполнены, нужно постепенно начать прогревать изделие с помощью фена или кипятка. В этом плане работать феном удобнее
Прогрев важно осуществлять равномерно, чтобы пластик размягчился. Ошибкой многих домашних мастеров становится перегрев, где пластик начинает буквально плавится
Полноценно восстановить форму не получится
Крайне осторожно следует надавливать на прогреваемые поверхности. В лучшем случае придётся перекрашивать часть бампера
В худшем — вы зря потратите время, деньги и прочие ресурсы, поскольку в итоге понадобится новый бампер.
Когда поверхность из пластика прогревается путём нагрева феном или поливания горячей водой, вмятина вытягивается постепенно и очень аккуратно. В процессе вытягивания нужно использовать кругообразные движения, воздействуя инструментом со стороны. Никогда не используйте острые предметы. Лучше всего подойдут разные тупые инструменты из металла.
Ещё один вариант, как можно самостоятельно выпрямить бампер. Тут не требуется прикладывать никаких усилий. Но этот метод работает не всегда. Когда элемент прогревается, при достижении температуры пластичности вмятина может выпрямляться самостоятельно. Потому после прогрева подождите несколько минут. Не исключено, что высокая температура заставит деформацию вернуться на своё прежнее место.
Когда пластиковый элемент вернулся к прежней форме или получил новую, которую захотел автовладелец, следует приступать к процедуре охлаждения. Для этого воспользуйтесь смоченной в холодной воде тряпкой и баллончиком, внутри которого находится сжатый воздух.
А еще интересно: Как сделать силовой бампер на Ниву своими руками
Крепление заднего бампера ваз 21213
Прочности бамперов Нивы смогут позавидовать многие аналогичные автомобили. Но, к сожалению, в результате сильного удара, даже такая прочная конструкция может пойти под замену.
Для того, чтобы снять задний бампер на Ниве, нужен следующий инструмент:
- Головка на 22
- Крепкий и длинный вороток
- Удлинитель
- Трещотка
Снять его нужно будет полностью с креплениями, так как открутить от них у меня лично не получилось. Потому что снизу нельзя подлезть длинным ключом, а коротким невозможно открутить такие большие гайки. Поэтому легче снять его с кронштейнами крепления — то есть выкрутить по одному болту с каждой стороны, где он крепится к лонжеронам.
Итак, первым делом брызгаем смазкой на болты, так как они закисшие напрочь.
Ждем несколько минут и с помощью мощного и длинного рычага откручиваем болты.
Если соединения немного ослабли, то можно воспользоваться трещоточной рукояткой, чтобы сделать все это гораздо быстрее:
Когда с обеих стороны болты вывернули, больше ничего бампер не держит и можно пробовать его вытягивать. Для этого беремся основательно и с каждой стороны пробуем вынимать его с кронштейнами из отверстий в кузове:
После того, как задний бампер снят с автомобиля, можно теперь его отсоединить от кронштейнов. Так как больше никаких препятствий нет и доступ к болтам и гайкам свободный, сделать это можно очень быстро. Опять же, рекомендую сначала побрызгать WD-шкой или аналогичной смазкой, так как ржавеют эти соединения капитально!
Установку или замену на новый производим в обратной снятию последовательности. Цена нового заднего бампера в сборе на Ниву составляет примерно 1200 рублей, это вместе с накладками. А кронштейны продаются отдельно, и стоят они в районе 150 рублей.
Задние бампера и способы их крепления у обычной Niva 4×4 и Urban отличаются.
Снятие заднего бампера на Niva 4×4
. головкой «на 22» отворачиваем болт крепления соединителя бампера к правому заднему лонжерону…
…и вынимаем болт.
Аналогично отворачиваем болт крепления соединителя бампера к левому заднему лонжерону. Задний бампер и резиновые уплотнители снимаем так же, как передние.
Для снятия задних буксирных проушин…
. головкой «на 17» отворачиваем два болта…
…и снимаем проушину.
Разборка заднего бампера аналогича переднему (см. здесь)
Снятие заднего бампера на Niva Urban
Задний пластиковый бампер на Ниве Урбан, также как и передний, крепится четырьмя болтами «на 10».
Двумя болтами к силовой балке (откручивать изнутри) .
отверстия в силовой балке для крепления заднего бампера (пластиковый бампер снят)
. и двумя по бокам, к задним крыльям, за подкрылками.
Установку производите в обратном порядке.
Видео

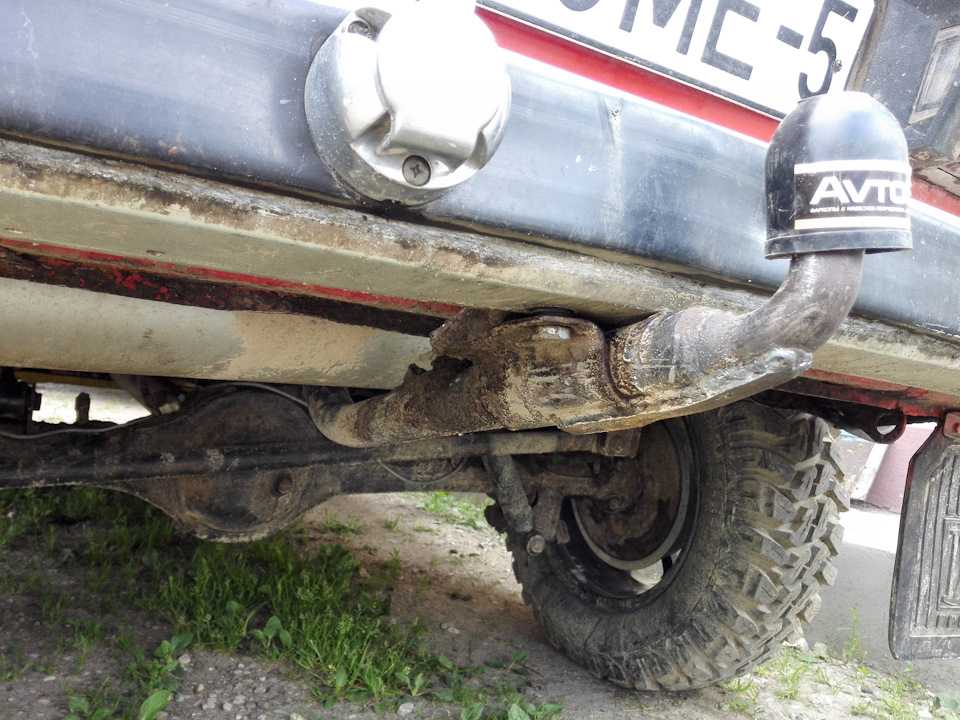

Закончив с передком — переходим к задней части. 1-е что не нравилось — это торчащий бампер и фаркоп, а так же хлипкое крепление бампера к машине.

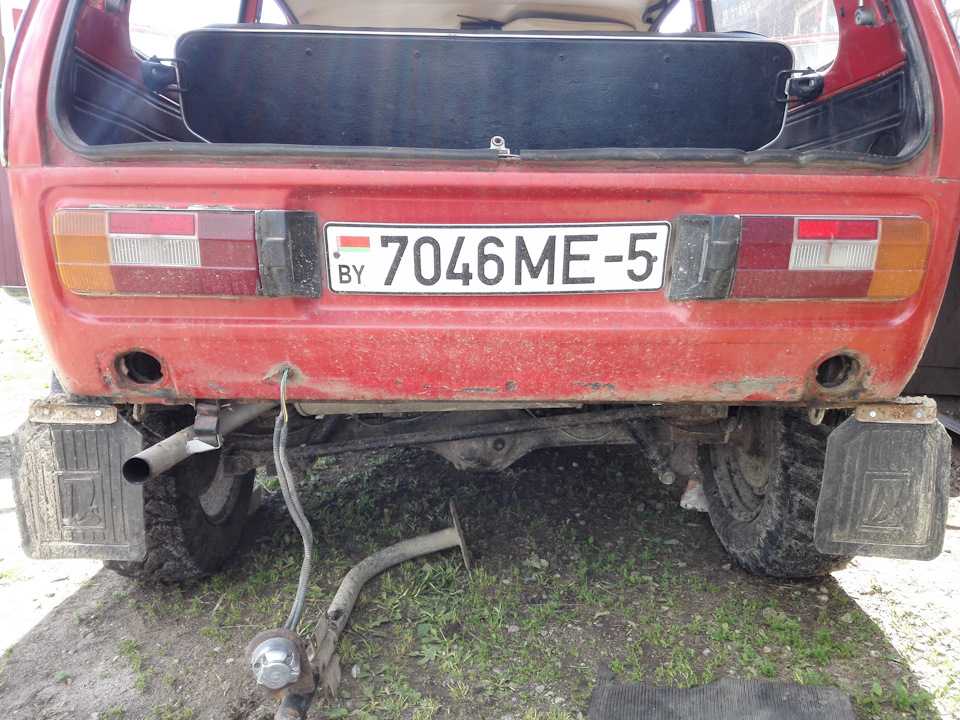

Снимаем бампер, гнили нет и это !)

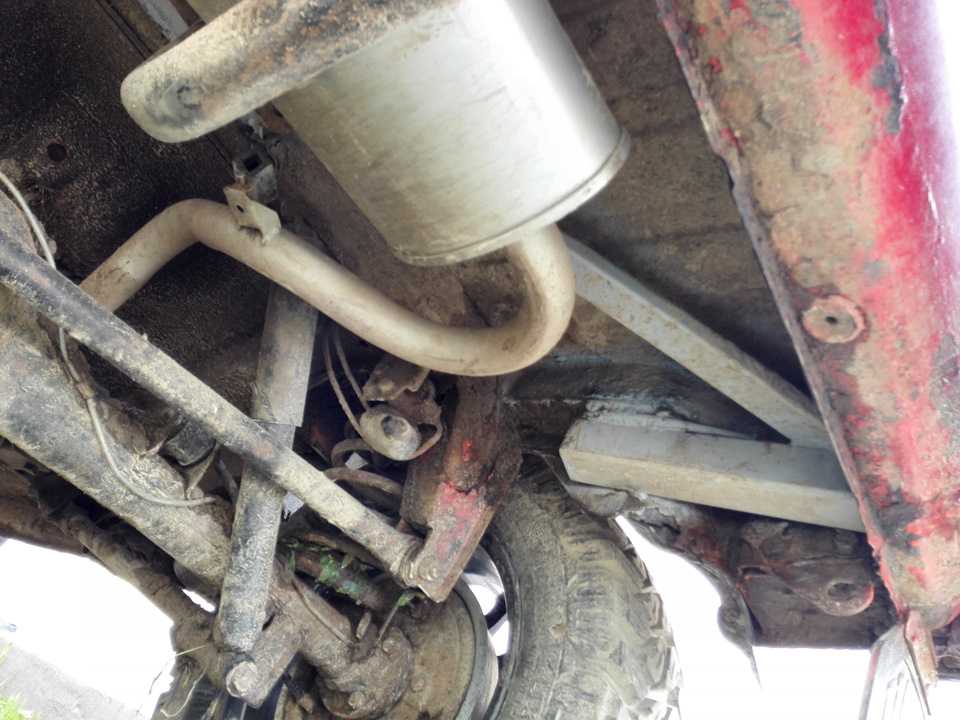

Берем опять профиль 50/50 толстостенный и загоняем его вместо труб. Привариваем к лонжероном сплошным швом. Берем уголок и привариваем на поперечный лонжерон (где крепятся амортизаторы). Дальше квадратной трубой связываем профиль и уголок.

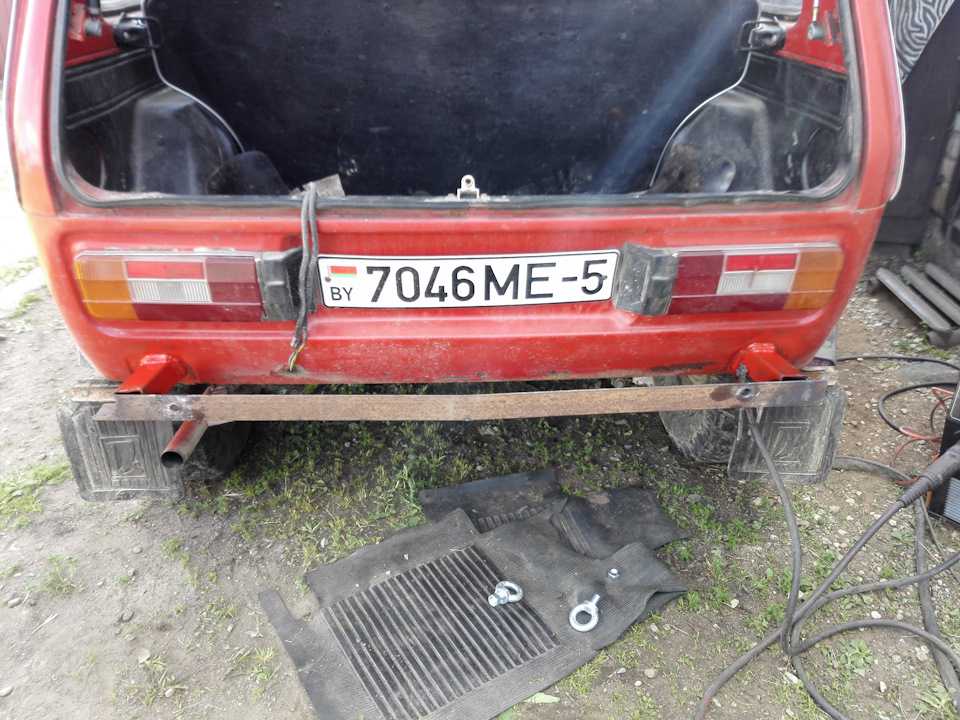

Дальше берем уголок и выгибаем его под сток бампер, привариваем его по низу.
После установки бампера — укорачиваем фаркоп и максимально высоко с минимальным выступом вешаем фаркоп.
В итоге получаются минимальные свесы и силовой бампер. Переносим розетку прицепа на сам бампер, чтоб не отрывала его после каждого выезда)
Бампер к уголку крепится через рым болты М16 и крепления фаркопа… Конструкция вышла крепкая и не тяжелая… Уже проведены всякого рода испытания: выдергивал патриота, паджеро 3, чирокеза и все !
Лада нива/ ваз-21214 руководство по эксплуатации, техобслуживанию и ремонту
Выпускавшийся с 1977 г. автомобиль повышенной проходимости ВАЗ-2121 «Нива» после модернизации в 1994 г. получил обозначение ВАЗ-21213, ВАЗ-21214 «Лада Нива 4Х4». В 2009 году в Тольятти провели очередную модернизацию, после которой автомобиль стал называться: ВАЗ-21214 «LADA 4Х4». В процессе модернизации в автомобиле появилось 250 новых узлов и деталей.
Внешне обновленный: автомобиль отличается новыми передними фонарями с секциями габаритного огня и указателей поворота и увеличенными наружными зеркалами заднего вида. В салоне появились новая комбинация приборов и две контрольные лампы (блокировки дифференциала и обогрева стекла двери багажного отделения) на панели приборов.
Серьезные изменения: коснулись конструкции основных агрегатов.
Двигатель модели 21214 рабочим объемом 1,7 л получил систему распределенного фазированного впрыска топлива, а также систему снижения токсичности отработавших газов с каталитическим нейтрализатором и систему улавливания паров топлива, обеспечивающие соответствие экологическим нормам Евро-3.
Двигатель рассчитан на применение бензина с октановым числом не ниже 95. Использование механизма сцепления производства фирмы Valeo от автомобиля Chevrolet Niva позволило снизить усилие на педали сцепления. Также устанавливается привод сцепления: от автомобиля Chevrolet Niva.
При сборке раздаточной коробки исключены картонные прокладки, вместо них используют силиконовый герметик.
В системе вентиляции картера раздаточной коробки сапун заменен на открытую трубку, что исключило возможность возникновения избыточного давления в картере коробки.
Повысились требования: по дисбалансу и геометрической точности изготовления: карданных валов, что позволило уменьшить шум и вибрации и увеличить ресурс карданных валов.
В тормозной системе установлены новые вакуумный усилитель и алюминиевый главный тормозной цилиндр, унифицированные с аналогичными узлами автомобиля Лада Калина, в результате удалось снизить усилие на педали тормоза.
На автомобиль стали устанавливать рулевое управление с гидроусилителем. В передней подвеске появились новые нижние рычаги с сайлент-блоками увеличенной размерности и поворотные кулаки: от автомобиля Chevrolet Niva.
Увеличили:диаметр оси нижнего рычага и установили новые шаровые опоры с кованым корпусом.
В задней подвеске амортизаторы установлены ближе к вертикали и изменилась кинематика за счет установки нижних штанг под утлом к продольной оси автомобиля, это позволило уменьшить поперечные и угловые перемещения: заднего моста, уменьшить рысканье автомобиля при переезде неровностей и снизить эффект подруливания заднего моста.
Кроме того, в передней и задней подвесках стали устанавливать новые амортизаторы. В результате всех изменений автомобиль стал легче управляться и лучше держать дорогу как на асфальте, так и на бездорожье. На заднем сиденье появились крепления системы Isofix, что позволяет установить в автомобиле сразу два детских кресла.
|
Снятие (замена) переднего бампера Нива ВАЗ 21213, 21214, 2131 lada 4×4, Urban
Бампера и способы их крепления у обычной Niva 4×4 и Urban отличаются.
(См. также Снятие заднего бампера)
Снятие переднего бампера на обычной Ниве
Передний бампер: 1 — бампер; 2 — болт крепления; 3 — трубчатый соединитель; 4 — резиновый уплотнитель; 5 — буксирная проушина; 6 — пластмассовая боковая накладка; 7 — держатель накладки; 8 — передняя накладка
Снимаем пластину защиты поддола картера и брызговика.
| Головкой «на 22» отворачиваем болт крепления буксирной проушины и соединителя бампера к левому переднему лонжерону. |
| Снимаем проушину и болт. |
Аналогично отсоединяем крепление буксирной проушины и соединителя бампера к правому лонжерону.
| Покачивая, вытягиваем соединители бампера из уплотнителей нижней поперечины передка. |
| Поддев отверткой,… |
| …вынимаем резиновый уплотнитель из отверстия нижней поперечины. |
Разборка бампера
Передний и задний бамперы разбираются одинаково – показываем на примере переднего.
Для демонтажа соединителя…
| …головкой «на 13» отворачиваем две гайки… |
| …и снимаем соединитель. |
Для снятия боковой пластмассовой накладки…
| …крестообразной отверткой отворачиваем четыре самореза… |
| …и снимаем накладку. |
Для снятия резиновой накладки…
| …головкой «на 8» отворачиваем четыре гайки… |
| …и снимаем накладку. |
Для снятия металлического кронштейна…
| …головкой «на 13» отворачиваем две гайки, удерживая болты ключом той же размерности,… |
| …и снимаем кронштейн. |
Собираем и устанавливаем бампер в обратной последовательности.
Снятие переднего бампера на модификации Niva Urban
Бампер на автомобилях модификации Niva Urban изготовлени из АБС-пластика, представляет из себя декоративную накладку, которая крепится на окрашенной силовой балке с трубчатыми соединителями и резиновыми уплотнителями, аналогично, как у обычной Lada 4×4, только трубчатые соединения несколько длиннее, кроме того, с левой стороны предусмотрено отверстие под буксировочный крюк-болт, который прикрывается декоративной заглушкой.
Силовая балка (бампер снят)
Крепится бампер на четырёх болтах «на 10». Двумя к силовой балке, двумя к передним крыльям.
Два из них находятся спереди, за номерным знаком..
..и два по бокам, за передними подкрылками
Для справки. При сборке автомобиля, отверстия в крыльях сверлятся уже после покраски деталей и обрабатываются антикороззийным составом. Это обусловлено особенностями производства кузова, который разрабатывался достаточно давно.
Как снять передний бампер автомобиля Нива Шевроле выпуска с 2009 года
Передний бампер желательно хоть один или два раза снимать, особенно в летний период независимо от состояния автомобиля.
Потому как даже при хорошей мойке на сотах радиаторов кондиционера и двигателя скапливается много насекомых и остатков травы и пыли, которая в последствии мешает теплообмену.
Также бампер снимаем при ремонте звукового сигнала и при других видах технического обслуживания.
Устанавливаем автомобиль на подъемник или смотровую канаву, если нет возможности, то, можно снять бампер и на стоячем автомобиле.
Открываем и поднимаем капот.
Поворачиваем переднее колесо в нужную сторону для подхода к саморезам, которые крепят сбоку бампер к грязезащитному щитку.
Можно конечно снять грязезащитные щитки, но если такой потребности нет то лучше эту операцию не проделывать.
Ключом T-20 откручиваем два самореза с правой и левой стороны (рис. 1), и по два самореза снизу.
Откручиваем и снимаем передний номерной знак.
Под номерным знаком откручиваем два болта головкой на 10 (рис. 2)
Ключом Т-20 откручиваем четыре самореза крепления нижней части накладки бампера (рис. 3) и снимаем ее.
Под этой накладкой откручиваем три самореза (рис. 4)
После этого ключом torxT-30 отворачиваем три самореза, которые крепят верхнюю часть бампера (рис. 5)
Теперь нужно отжать верхнюю часть бампера немного вперед и просунув тонкую, длинную отвертку в образовавшуюся щель отжимаем пластиковый язычок декоративной накладки, прикрывающей нижнюю часть фары (рис. 6)
Эта защелка (язычок) вот так выглядит, можно посмотреть на рисунке 7.
Еще эта декоративная накладка приклеена двусторонним скотчем, но в некоторых случаях на заводе ее крепят клеем для склеивания ветровых стекол.
Этот клей или скотч наносят посередине этой накладки.
Стрелкой на рисунке 8 показано место нанесения этого слоя.
Отжимая эту накладку можно увидеть два винта с одной и с другой стороны, которые крепят бампер.
Откручиваем эти винты ключом Т-30 (рис.9)
После этого аккуратно снимаем бампер.
Устанавливаем бампер в обратной последовательности.
Устанавливая декоративные панельки под фарами, нужно убедиться, что нижние фиксаторы встали в соответствующие отверстия.
При установке бампера нужно сначала наживить и закрепить четыре винта под фарами.
После этого нижнюю часть бампера, нужно сначала наживить все саморезы, только после этого их все затягивать.
Силовой бампер НИВА
Задний силовой бампер и фаркоп в НИВУ
Недавно писал про то, что я приобрел фаркоп. То, что задний конец крепится надежно к поперечному лонжерону, я знал еще до покупки, а вот что передний — к алюминиевому бамперу, узнал только после примерки. Такое крепление меня крайне не устраивало. Естественно, было принято решение усилить бампер.
Нашли 3-х метровый швеллер 75 x 50 мм и толщиной 4 мм. Размеры позволяли внедрить швеллер под заводской бампер.
Это наш материал.
Пока отец резал швеллер, я полностью разобрал бампер.
Чтобы силовая конструкция не торчала из под бампера, надрезали швеллер в 2-х местах, затем изогнули повторив форму бампера. Забегая вперед, скажу, что это было самой большой ошибкой.
Вот такая заготовка получилась.
Подогнали по бамперу.

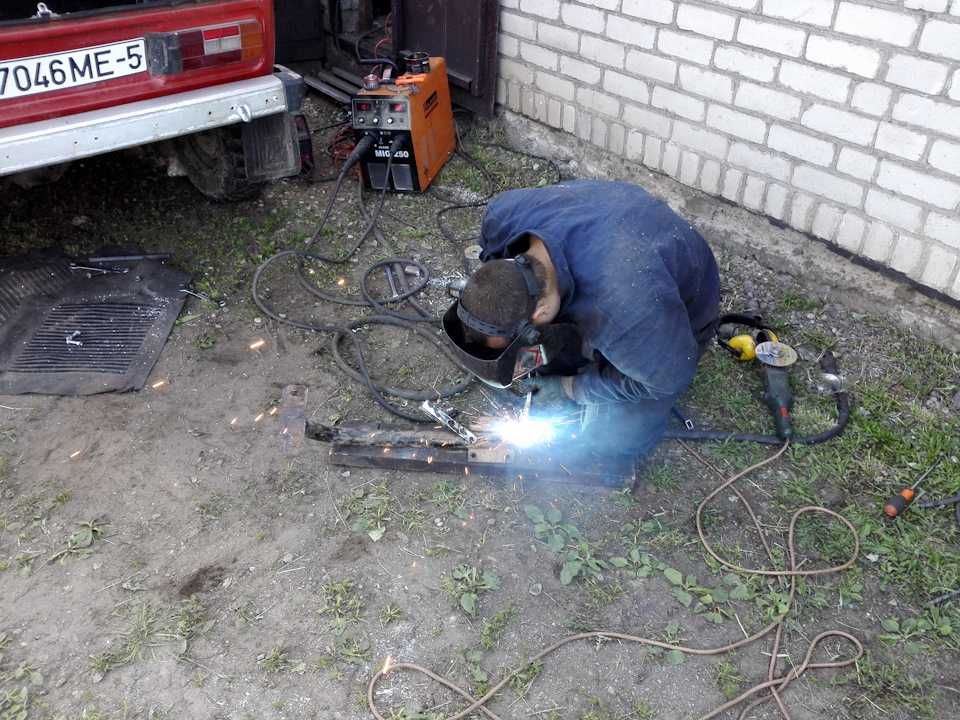

Далее завариваем места прорезов.
Зажимаем в тисы всю конструкцию
И сверлим дырки все дырки насквозь.
Отверстия крепления бампера делаем на 11 мм, под болты на 10.
Родные болтики креплений бампера 8 мм коротковаты для стяжки конструкции и конечно жидковаты.
Рестайлинговая Нива-2009
Старт первой модели Шевроле Нива пришелся на 2002 год. До 2009 годы с конвейера сошло около 300000 автомобилей. Анализ рынка показал, что продукт объединенной компании “GM-АвтоВАЗ” покорил сердца российского потребителя, однако на достигнутом останавливаться было нельзя. Хотя «стаж» новой Нивы был практически ничтожным, по сравнению с количеством лет, которые продержались в производстве представители классического семейства. Руководство компании принимает решение о модернизации модели путем изменения интерьера. Техническую часть решили оставить без особых изменений.
Передний бампер
Обратите внимание, что работа должна производиться максимально аккуратно, стоит забыть один саморез, вы поломаете всю деталь. Потребуется стандартный набор инструментов
Положите все в пределах досягаемости, чтобы не бегать в поисках нужного ключа по всему гаражу во время работы.
Работа по замене происходит в следующем порядке
- Поднимается капот. Находим 3 верхних винта, относящиеся к крепежу бампера. Аккуратно их откручиваем;
- Колеса выкручиваются в сторону;
- Извлекаются винты крепления из арок;
- Поворачиваем колеса еще раз;
- Откручиваем винты с другой стороны;
- Переходим к решетке радиатора. Тут нужно с помощью шлицевой отвертки отсоединить крепящие их защелки. Делать это нужно аккуратно;
- Отклеиваем скотч под фарами;
- По сторонам оттягиваем в сторону обвес, одновременно выкручивая оттуда винты;
- Накладки снимаются полностью. Откручиваем скрывавшиеся под ними винты;
- Демонтируются саморезы, крепящие нижнюю часть, к ним нужно подбираться снизу;
- Снимается номерной знак;
- Под номером выкручиваем последние 2 винта;
- Демонтируется обвес вперед. Смотрим за наличием проводов. Все мешающие разъемы отключаем.
Дорестайлинговая версия демонтируется аналогичным образом. Отличие в способе крепления накладок. Тут они закреплены на клипсах.
Буква закона
Буквально недавно автовладельцы были шокированы тем фактом, что в России правительство запретило использовать
металлические кенгурятники. Так новички называют буквально все, что выступает спереди автомобиля и выполнено из металла.
Но запомните, что между кенгурятником и силовым бампером нет ничего общего. Это разные понятия, имеющие свои нюансы. Касательно законодательства нет четкого закона, который бы запрещал вам ставить обвес на машину. Но если вы захотите внести такое изменение в конструкцию, придется позаботиться о соответствующей записи в ПТС. Это не так сложно, не переживайте.
Буквально недавно автовладельцы были шокированы тем фактом, что в России правительство запретило использовать
Нюансы создания чертежа
Чтобы самостоятельно сделать бампер, потребуется создать необходимые чертежи. Получить техническую документацию можно следующими способами:
- Сделать схемы самостоятельно. В этом случае, обвес будет иметь любую форму.
- Заказать создание чертежа у профессионалов. Фантазия водителя ничем не будет ограниченна. Понадобится грамотно и четко сформулировать условия заказа.
- Скачать нужную документацию из интернета. Один из самых простых и экономных способов получения чертежа. Недостатком является полное отсутствие уникальности детали.
После создания чертежа изделия, приступают к выбору соответствующего материала.
Бампер на Ниве Шевроле
Для дополнительной защиты кузова, а также для сдерживания ударов во время мелких ДТП на автомобиль устанавливается бампер, который бывает двух видов передний и задний. Изготавливается он из обычного и армированного пластика который закрывает металлическую поперечную балку и во время эксплуатации может быть поврежден поэтому со временем его придётся ремонтировать или менять. Так же помимо этого некоторые элементы автомобиля заменить без его снятие невозможно поэтому нужно знать как производить правильный демонтаж бампера чтобы его не повредить. Чтобы снять бампер передний Шевроле Нива ненужно иметь специальных знаний достаточно иметь весь необходимый инструмент. Для этого нужно подготовить;
- Отвертку
- Молоток
- Ключ на 10 и 12
- Смазку WD-40 для того чтобы разработать окислившиеся болты
Когда все готова приступаем к демонтажу;
- Снимаем передние колеса
- Отключаем клеммы от АКБ
- У колесных арок с обоих сторон снимаем брызговики
- Снимаем декоративную накладку которая держится на четырех болтах, делать это нужно аккуратно так как рядом находится радиатор и его можно повредить
- Отсоединяем если имеются ПТФ
- Справой и с стороны от фары демонтируем декоративные накладки фар
- Откручиваем болты которые держат накладку бампера, которые расположены под декоративным элементом
- Выкручиваем пару болтов которые находятся под номерным знаком
- С нижнего торца от номера с лева и права находятся винты их также следует выкрутить
- Накидываем накидной ключ и выкручиваем накладки которые крепятся к кузову автомобиля и вынимаем из балки ПТФ
- Полностью снимаем накладку бампера
- Снимаем силовую балку, для этого у основания переднего крыла с левой и с правой стороны откручиваем винты
- Не снимая силовую балку откручиваем гайки которые ее крепят
- Вынимаем датчик температур расположенный в специальном кронштейне и демонтируем балку
Установка на место производится в обратном порядке снятию.
Чтобы снять задний бампер Шевроле Нива также подготавливаем необходимый набор инструментов и проделываем следующие действия:
- Отсоединяем минусовую клемму от аккумулятора
- У накладки буфера с двух сторон выкручиваем боковые болты
- Снимаем брызговики предварительно открутив винты крепления
- У заднего бампера с верхней стороны откручиваем болты крепления
- Снимаем катафоты
- За номерным знаком откручиваем верхние и нижние гайки которые крепят накладку заднего бампера
- Отсоединяем провода которые подходят к подсветки номерного знака
- Открутив болт который крепит клемму «Массы» и отводим все провода в сторону и вытаскиваем весь жгут проводов
- Демонтируем накладку бампера
- У заднего буфера балки выкручиваем нижние и верхние болты и снимаем швеллер.
На этом демонтаж можно считать завершённым, на место все устанавливается в обратном порядке.
Для того чтобы защитить передний и задний бампер устанавливают специальную защиту которая защищает их от каких либо повреждений.
