Реле центрального замка lada granta

Подключение сигналки к ЦЗ

Сам по себе блок сигнализации снабжён двумя реле, которые предназначены как раз для того чтобы подключать их к ЦЗ. Одно реле является запирающим, второе – открывающим. Контакты обычно замыкаются на 0,8-1,2 секунды, чего достаточно, чтобы открыть замки либо закрыть их. Распайка разъёма сигналки – следующая:

В вашем случае цветовое обозначение может быть другим, но суть всегда одна – «важных» проводов будет 6.

Подключение к ЦЗ Volkswagen

Итак, вы знаете, где находится управляющий шнур и где он подключен к БУ ЦЗ. Стандартное местоположение – в багажнике, где установлен компрессор, или под задним сиденьем и т.д. Сам шнур возле блока управления ЦЗ нужно разорвать. Дальше, прокладывают шлейф (2 провода), идущий от блока сигналки к месту разрыва. Каждый провод шлейфа соединяют с одной из половинок шнура, тут всё просто.

Приводим схему подключения сигналки:

Обратите внимание на следующее:

Провод «b» соединён с той половинкой управляющего шнура, которая идёт к БУ ЦЗ;
Провод «a» соединяется с другой половинкой управляющего шнура (перепутать нельзя!);
Дополнительно, к контактам реле подключают массу, а также «+12 Вольт».

Рекомендуется собрать переходник, подсоединяемый к блоку сигналки напрямую. Его схема показана выше, а выходов у переходника будет четыре: масса, «+12 В», «a», «b». На этом – всё.

В месте соприкосновения шнура и кузова используют термостойкую трубку (можно заменить зелёной изолентой), иначе, будет замыкание. А вообще, перед монтажом всегда отключают минусовую клемму АКБ. До подачи питания ещё раз проверьте, что соединения были выполнены правильно. Рассмотренный вариант подключения обладает следующим свойством: если ошибок не допущено, нанести ущерб штатному оборудованию нельзя.

Подключение к ЦЗ Siber

Как говорилось в первой главе, фирмы Mazda и ГАЗ-GM используют следующий принцип управления:

Команде «закрыть» соответствует одно значение сопротивления между массой и управляющим шнуром;
Команде «открыть» соответствует другое значение этого сопротивления;
Когда команды не подаются, шнур ни к чему не подключен.

Чтобы не утомлять вас отдельными подробностями, сразу приводим схему (согласно ей сигналку подключают к ЦЗ):

Обратите внимание, что здесь управляющий шнур не разрывается. К нему просто подключают провод, идущий от блока сигнализации

Сравните эту схему с тем, что рассмотрено в предыдущей главе (там приводятся также и общие советы).

Итак, все уже поняли, что команде «открыть» соответствует сопротивление «300 Ом». А запирание происходит, когда подключают другой резистор (1000 Ом). Номиналы могут варьироваться. Например, фирма Mazda требует включать такие сопротивления:

Что делать, если перестал работать центральный замок

Начнем с того, что часто ЦЗ работает со сбоями в условиях повышенной влажности или во время сильных перепадов температур. Также неполадки могут возникать в результате ошибок при установке замка или его регулировки. Со временем дает знать о себе и естественный износ отдельных элементов устройства.

В любом случае, на начальном этапе нужно точно определить проблемный элемент. Как правило, нужно сначала разобраться в характере неполадки. Дело в том, что центральный замок автомобиля может выйти из строя полностью или частично. Так вот, в первом случае может выйти из строя блок управления центральным замком, тогда как во втором высока вероятность износа только отдельных элементов на одной из дверей.

Первым шагом является диагностика оборудования

Обратите внимание, замок должен стабильно работать независимо от того, работает двигатель или нет, вставлен ли ключ в замок зажигания или же ключа нет. Прежде всего, должна нормально работать бортовая сеть машины, АКБ исправен и заряжен, а также нормально подключен к клеммам

Что касается самого замка, фактически, это система выключателей, проводка и приводы. Центральный замок бывает электрическим (с электроприводом в виде соленоидов или мотор с механизмами), а также пневматическим (с вакуумным приводом, включающим в себя плату, компрессор и трубки).

Приводы центрального замка называются актуаторами. Главный управляющий привод обычно стоит в водительской двери (реже его монтируют в пассажирской передней двери). Срабатывание главного привода приводит к тому, что на остальные приводы в других дверях по проводам идет сигнал. Результат — синхронное срабатывание, открывающее и закрывающее все двери в авто.

Идем далее. Как правило, на автомобиле параллельно устанавливается сигнализация, причем замок срабатывает автоматически при снятии или постановке авто на охрану с пульта сигнализации. Так вот, если замок не работает с пульта, нужно проверить его работу от ключа или с кнопки.

Если в ручном режиме замок работает, тогда проблема кроется в неисправностях управляющих и электрических цепей сигнализации. Для начала, следует проверить сам пульт сигнализации, состояние его батарейки и т.п.

В случае, когда привод центрального замка не срабатывает совсем или работает частично, необходима более тщательная проверка. Например, в ситуации, когда полностью отказывает центральный замок, на замке вакуумного типа не будет слышно срабатывания компрессора, а на замках электрических могут раздаваться только еле заметные щелчки реле. В то же время на дверях не будут срабатывать кнопки для ручного открытия дверей.

Прежде всего, начать следует с предохранителя цепей центрального замка. Часто бывает так, что предохранитель на центральный замок является основной проблемой. Другими словами, после его замены все придет в норму. Однако если в момент активации замка горит предохранитель, это укажет на короткое замыкание в цепи, на которой установлен этот предохранитель. Само собой, нужно устранить причину КЗ.

Бывает и так, что все предохранители в норме, причем вручную центральный замок не открывается. В таком случае необходимо проверять подводящие провода, осмотреть клеммы и контакты на предмет окисления. Может так быть, что на входе актуатора попросту нет напряжения и управляющий сигнал не передается на двери.

Также не следует исключать вероятность того, что сломан «концевик» активатора водительской двери или имеет место обрыв проводов, провода отсоединены от управляющих клемм, плохой контакт на самих клеммах и т.д. В любом случае, сигнала управления не будет до того момента, пока контакты не восстановят.

Причины проблем с открыванием двери

Первым делом необходимо разобраться с причинами поломки. Обычно предпосылки появляются задолго до «часа Х». Просто водитель их не замечает. Сперва неисправность проявляется единичным холостым ходом ручки.

Почему плохо открывается ручка двери на автомобиле ВАЗ 2110 изнутри:

износился пластмассовый наконечник тяги;
замок намок после мойки;
внутрь попал посторонний предмет;
дверь замерзла;
сел аккумулятор при включенном детском замке.

Чаще всего встречается именно первая причина. Наконечник тяги ВАЗа изготавливается из пластмассы. Со временем материал высыхает, становится хрупким. В процессе ежедневной эксплуатации наконечник разбивается. Замок водительской дверцы может заклинить.

Для предотвращения проблем зимой после мойки машины не выезжайте сразу на улицу из бокса. Дождитесь пока двери высохнут. Дополнительно протрите замки сухой тряпкой, обработайте незамерзающим веществом. Если нет возможности задержаться в боксе подольше, загоните машину в теплый гараж либо на крытую автопарковку. Последние есть во всех крупных торговых центрах.

Лада Гранта от Стандарта к Норме+ › Бортжурнал › Установка Центрального Замка Cenmax Vigilant A2225

Привет всем!Давно хотел начать подготовку машины к установке сигнализации и вот руки наконец-то дошли.С дистанционным управлением брать не стал, так как переплачивать не хотел, раз уж сигналку буду ставить. Прикупил в Би-Би комплект центрального замка от Фирмы Сenmax, выбора там особо не было, был еще какой то чуть дешевле, но предпочтение все таки отдал Cenmax.

Схема понятная, единственное непонятно почему на ней указано 2 5контактных привода, если в комплекте только один. Но сути это не меняет.

Перед тем как устанавливать решил все собрать на земле и попробовать подключить. После чего удостоверился в том, что все работает и принялся устанавливать всё на свои места.Процесс установки сложности не доставил, делал не спеша, поэтому пол дня убил. Забыл купить клипсы для проводки, поэтому пока временно приклеил изолентой и стяжками. А также позже буду менять гофры в дверях, а то старые потрескались уже, да и в задние двери их тоже надо поставить, а то на Стандарт завод поставить их не соизволил.

Проводку на правую сторону прокинул под торпедой, правда вот думаю сейчас не протру ли я ее ногами (через пару дней посмотрю как она себя чувствует.

На этом у меня на сегодня. Впереди еще установка концевиков и к установке Сигналки готов.

Теперь один вопросик:1. Что нужно для того, чтобы подключить ЦЗ на кнопку, которая на блоке управлени ЭСП? В скором будущем буду ставить ЭСП и хочу поставить не просто кнопки, а вот такой блок

Ремонт замка

Что нужно делать, если не открывается дверь изнутри ВАЗ 2110:

Открываем автомобильную дверь снаружи ключом.
Снимаем облицовку. Откручиваем винты крепления по всему периметру.
Берем плоскую отвертку. Поддеваем насадку ручки.
Под ручкой находится пара винтов. Откручиваем их.
Снимаем динамик акустической системы. Достаточно вынуть, без отсоединения проводов.
Аккуратно убираем обшивку, подтягивая панель на себя вдоль периметра.

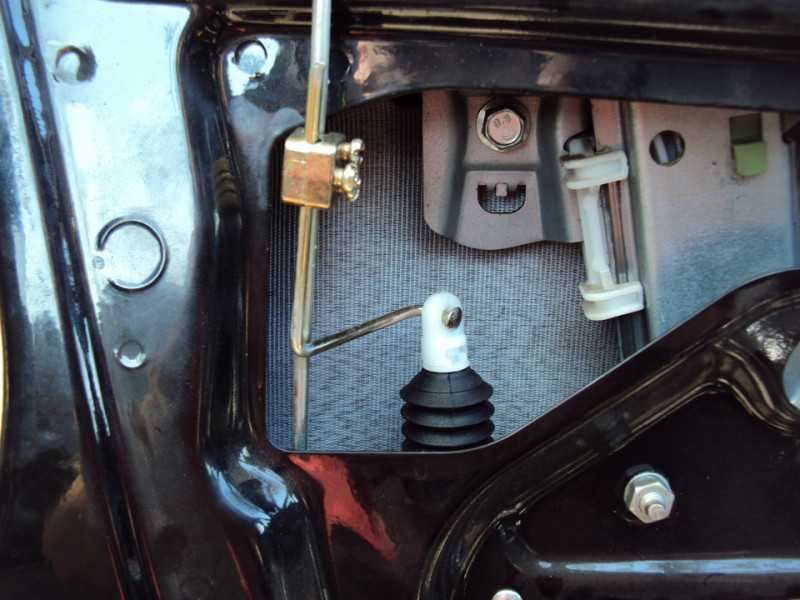

Под панелью обшивки находит основание ручки, оно крепится на винтики, откручиваем их. Теперь становится виден пластмассовый наконечник ВАЗа.
Снимаем старый наконечник с резьбы.
Закручиваем вместо него новую деталь.
Пробуем несколько раз открыть, закрыть дверь. Замок должен открыться с первого раза.
Вставляем наконечник в ручку.

Теперь остается аккуратно собрать дверь в обратной последовательности. При постановке ручки не должна сломаться пластмассовая часть.

Открыть дверь на ВАЗе можно другим способом, без снятия обшивки:

Опустите стекло вниз до конца.
Возьмите фонарик.
Надавливая на стекло и скорлупу увеличьте дверную щель.
Посветите фонариком в сторону замка. Чтобы увидеть, как ходит тяга, подергайте 2-3 раза ручку.
Сделайте петлю из проволоки. Длина – 20 сантиметров. Зацепите петлей рычаг.
Одной рукой дергайте рычаг вверх, второй открывайте внутреннюю ручку.
Если дверь не открывается, снимите ручку. Аккуратно отщелкните вбок фиксирующую втулку.

Теперь удастся снять замок и починить его. Этот способ работает в случае, если наконечник цел.

Доработка замка

Способ используют опытные водители, которые предпочитают ремонтировать любую неисправность самостоятельно. Этот вариант кустарный, но он помогает на год-полтора отрегулировать плавный ход и получить плотное прилегание.

В торце вставить в замок ограничитель, можно использовать плотную пластиковую трубку. Это делается для того, чтобы элемент не защелкнулся и не «исчез» язычок, который необходимо доработать.
Напильником подточить язычок замка, который входит в зацепление при закрывании ответной скобой.

Если сточить большое полотно металла, то дверь потом может не закрыться.

Мастера рекомендуют систематически проверять уплотнители и наружное положение петель, в таком случае регулировка дверей на Гранте потребуется реже раза в год.

Блокировка дверей без бортового питания

При появлении необходимости заблокировать или разблокировать замки боковых дверей механически (например, отсутствие питания в бортсети автомобиля) нужно: – для блокировки замка на передних дверях утопить кнопку блокировки вручную или поворотом ключа снаружи автомобиля, для разблокировки замка вытянуть кнопку блокировки вручную или поворотом ключа снаружи автомобиля (блокировка/разблокировка замков передних дверей возможна только при закрытой двери); – на задних дверях вручную утопить кнопку для блокировки замка, вытянуть кнопку для разблокировки замка (блокировка/разблокировка замков 9 задних дверей возможна как при закрытой, так и при открытой двери).

6. Работа системы в режиме охраны.После включения режима охраны система следит за состоянием следующих зон охраны: – замок водительской двери; – боковые двери; – капот; – крышка багажника; – выключатель зажигания; – напряжение аккумуляторной батареи;

Активация системы сигнализации (световой, звуковой) при включенном режиме постановка на охрану происходит в следующих случаях:

– включение зажигания без использования «своего» ключа; – разблокировка водительской двери; – открывание любой боковой двери; – открывание капота; – открывание багажника; – подключение аккумуляторной батареи после ее отключения,то включается тревожная сигнализация в виде световой сигнализации указателями поворотов и звуковой сигнализации штатным звуковым сигналом автомобиля на время около 30 секунд. Однократное нажатие любой кнопки на пульте, когда система находится в режиме тревоги, приводит к прекращению подачи сигналов тревоги, но система при этом продолжает оставаться в режиме охраны. Выключение режима охраны происходит после нажатия кнопки разблокировки на пульте. 7. В случае если у вас команды с ключа не выполняются. В случаях нажатия на кнопки пульта вне зоны действия радиоканала, счетчик «плавающего» кода в пульте выходит из синхронизации со счетчиком в блоке управления системой. Если количество нажатий кнопок пульта вне зоны приема сигнала системой превысило 1000 раз, система перестанет реагировать на команды пульта.В этом случае следует повторно провести процедуру переобучения пульта на аттестованном сервисе

Подключение сигналки к ЦЗ

Вот мы и добрались до самого интересного. Контакты реле сигналки нужно подключать в разрыв коричневого провода (см. схему в главе 1). Причём это потребуется вне зависимости от комплектации. Силовые кабели, как ни странно, нам не понадобятся вовсе. А задача сейчас выглядит так: нужен двухпроводной сигнальный шлейф, включенный в разрыв коричневого шнура.

Подготовка к подключению, завершение

Мораль тут следующая:

Если БУ ЦЗ снять удалось, подключите шлейф в разрыв провода, соединённого с контактом «7» БУБД;
Если вы сняли обшивку двери, то тяните шлейф из неё (от места разрыва коричневого шнура).

Понятно, что вторая сторона шлейфа должна дотягиваться до разъёма реле вашей сигнализации.

Вариант для комплектации «Люкс»

Итак, здесь подразумевается, что на подлокотнике в салоне установлена кнопка, позволяющая блокировать замки. От одного из контактов кнопки, на который при нажатии подаётся «плюс», нужно протянуть шнур к блоку сигналки. Больше ничего не потребуется, а подключить сигнализацию вы сможете по следующей схеме:

Схема для комплектации «Люкс»

Согласно отзывам, данный вариант является подходящим, если речь идёт именно о «люксовой» комплектации. Кстати, резистор можно включать в разрыв провода, обозначенного у нас, как «синий» (общие контакты тогда соединяют перемычкой).

Каждый шнур, прокладываемый заново, не должен касаться металлических поверхностей. Иначе, в местах касания провод защищают трубкой, выдерживающей температуру 250 градусов. Именно так можно обезопасить себя от непредвиденных последствий.

Вариант для комплектации «Норма»

Допустим, в салоне нет кнопки, позволяющей выполнить экстренное закрывание. Тогда подключать сигналку к ЦЗ нужно по следующей схеме:

Схема для комплектации «Норма»

Как видим, никаких резисторов в отличие от первого варианта здесь нет, а положительное напряжение не используется вовсе. Зато, в люксовой комплектации не будет наблюдаться эффект, который характерен для данной схемы:

Выполняем закрывание с брелока – запираются все замки;
Пытаемся открыть замки с брелока – отпирается только водительский замок.

Если вас устраивает подобное свойство, пробуйте реализовать схему на практике. А другие варианты, более совершенные, выглядят на порядок сложнее.

Прочитайте то, что сказано о безопасности монтажа в предыдущей главе. Не пренебрегайте советом об отключении минусовой клеммы. Мы работаем только с сигнальными цепями, поэтому ничего не выйдет из строя даже при ошибочном подключении. Тем не менее старайтесь не перепутать реле запирания и открывания, которые находятся в блоке сигнализации. Этот блок обычно снабжается 6-контактым разъёмом (подробности есть в инструкции изготовителя сигналки).

Варианты замены

Первый вариант банален до невозможности — купить аналогичный замок. Причем понадобится купить полностью весь замок, а не отдельную его деталь, ведь конструкция механизма неразборная. Замена производится при полном демонтаже старого замка. Это решение стоит рассматривать как временное, так как технология производства та же, и проблемы останутся. Со временем придется менять и новый замок. Единственная положительная сторона такого решения — это вполне дешево.

Второй вариант предполагает полную замену механического замка на электрический контролируемый привод. Что это дает?

Надежное закрывание багажника.
Возможность контролировать положение задней дверцы с места водителя.

Подружим сигнализацию и ЦЗ

Блок любой современной сигнализации снабжается двумя реле, подключаемыми к блоку управления ЦЗ. Одно реле является открывающим, второе – запирающим, а схема в общем случае выглядит так:

Замена личинки замка зажигания ваз 2109 и замка целиком

Управление ЦЗ подачей «массы»

Зелёный и белый шнуры, идущие от блока сигналки, в нашем случае потребуются, как и указано на схеме. Впрочем, нужны будут не только они. Включать контакты реле мы будем в разрывы штатной проводки. Значит, шнуров будет не 2, а 4.

Схема подключения ЦЗ ВАЗ

Ещё раз посмотрите на схему, опубликованную в первой главе. Реле мы будем включать в разрыв белого и коричневого провода, идущих от микропереключателя к БУ ЦЗ. И очевидно, что разорвать эти провода проще возле 8-контактного разъёма. Того самого, который показан вначале.

Чтобы не возникло вопросов, покажем то, что должно получиться в результате:

Схема подключения, ЦЗ ВАЗ

Общие контакты соединяют с проводами, выходящими от микрика. Белый шнур продолжает собой коричневый провод, идущий из двери, и так далее. Нормально замкнутые контакты используются тоже, наряду с нормально разомкнутыми. Таковы особенности подключения к ЦЗ ВАЗ.

Примерная последовательность действий, выполняемых установщиком:

Изготовить и проложить 4-жильный кабель, проходящий от блока сигналки к 8-контактному разъёму;
Осуществить подключение кабеля на стороне блока сигнализации (см. последнюю схему);
Возле 8-контактного разъёма разорвать белый и коричневый провода, идущие от микропереключателя (контакты 5 и 7). Главное – не перепутать их с проводами, идущими на треугольный разъём «С»;
Выполнить подключение в разрывы проводов, белого и коричневого. На этом – всё.

Мы привели эту последовательность затем, чтобы ещё раз подчеркнуть – реле включаются между микриком и БУ ЦЗ. Никаких дополнительных устройств подключать не потребуется. А в результате, автоматика сигналки сможет управлять состоянием замков.

Все провода, добавляемые в конструкцию авто, должны быть защищены (используйте термостойкие трубки либо изоленту). Скрутка – не самый плохой метод соединить два провода. Но ещё лучше использовать пайку.

Интересный нюанс, из практики

Казалось бы, если человек имеет опыт работы с электрооборудованием, он может выполнить всё, согласно приведённой инструкции. В результате, если не будет допущено ошибок, вы можете столкнуться с интересным феноменом. Вместо закрытия будет происходить кратковременное запирание с последующим открыванием. И – наоборот. Что в этом случае делать?

Взгляните, что именно может присутствовать в некоторых из комплектаций:

Удешевление – нет актуатора водителя

В водительской двери может отсутствовать исполнительный механизм. И тогда, к БУ ЦЗ подключать сигналку бесполезно. Нет актуатора, а значит, некому закрывать или открывать дверь и передвигать рычажок микрика. Допустим, замки закрываются, а затем мы убираем массу с коричневого провода и получаем следующее: белый провод находится на массе, происходит отпирание.

Отмечаем следующее: выполнять монтаж можно только тогда, когда вы уверены, что в водительской двери есть актуатор.

Были комплектации, где установлен только микропереключатель. Здесь не нужна самонадеянность – добавить актуатор будет сложно, так как к нему должна идти штатная проводка. С завода, как вы понимаете, она может отсутствовать. И что тогда делать, непонятно.

Остался один нерассмотренный вопрос – где именно расположен блок управления ЦЗ. В указанных моделях ВАЗ если ЦЗ есть, то есть и БУ. А расположен он под крышкой торпеды, рядом с водителем, справа:

ВАЗ-2110, БУ ЦЗ

Снимаем «бороду» торпеды и смотрим, что находится справа вверху. На одной плоскости с разъёмом магнитолы прикреплены две коробочки – требуемая нам, а также иммобилайзер (если он есть).

Мы бы слукавили, если бы не сказали о том, что в действительности есть другой вариант установки сигналки. Штатно на актуаторы идут всего два силовых кабеля. Имея отвод питания, снабжённый предохранителем, эти кабели подключают к реле сигналки напрямую. Такой вариант, как вы догадываетесь, не является рекомендуемым. Представьте, что будет, если сигнализация сломается. ЦЗ должен остаться, а в данном случае это не будет выполнено. Удачного подключения!

Lada Granta AVDprod › Logbook › Добавляем кнопку центрального замка на Гранту Норма. Ч.2. Установка.

Наконец-то нашел время установить новый блок переключателей стеклоподъемников.Начал с врезки нового блока от Калины 2 на место родного. При помощи пластиковых лопаток для для снятия обшивки извлек блок переключателей стеклоподъемников Гранты.

На сайте, где заказывал блок (см. часть 1), есть шаблон для разметки.

Извлек родной блок и разметил обшивку под новый.

Вырезал канцелярским ножом посадочное место.

Установил новый блок.

Следующим шагом снял обшивку и провел +12в, которые взял с предохранителя заводского блока ЦЗ (мне показалось это логичным ). “Врезку” в проводку выполнил через адаптер, купленный на али.

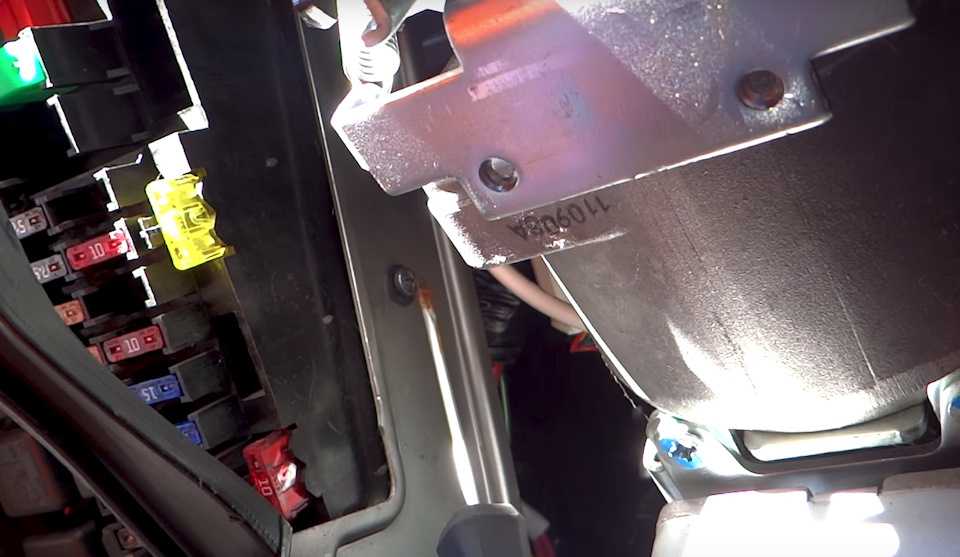

Предохранитель блока ЦЗ у меня оказался во втором ряду, 5й сверху, на 15А. Плюс на пред приходит слева.

Советую вести провода в гофре, это эстетично и безопасно.

При покупке авто была установлена сигнализация, т.е. у меня уже были проведены провода к соленойду замка.При подключении использовал следующую схему:

Что это дает. В нормальном состоянии (не нажимаем никаких кнопок на блоке стеклоподъемников и брелке сигнализации), на проводах идущих от сигнализации к замку находится масса. Само наше 5-контактное реле при таком подключении замкнуто в нормали “замок — сигнализация”. Т.е. при нажатии на брелке “закрыть” блок сигнализации подает +12в на замок и тот закрывается (аналогично с открытием, только меняется полярность) при этом наше реле не делает ничего, остается в нормальном состоянии. При нажатии на блоке переключателей стеклоподъемников кнопки ЦЗ “закрыть”, реле разрывает цепь “замок — сигнализация” и подает принудительно на замок +12в и тот закрывается. Иными словами, если бы мы просто подключились параллельно сигнализации и 87а пин реле подключили к массе, то при нажатии кнопок ЦЗ на блоке переключателей стеклоподъемников, получалось бы короткое замыкание (+12в через блок сигнализации на массу). Если у Вас нет сигнализации, то можете использовать схему из 1 части.

3 пин (масса) подключаем к черному проводу в косе стеклоподъемников, 5 пин (габариты) к тонкому белому, 6 пин (+ красного светодиода) к белому проводу с черной полосой (это +12в стеклоподъемников, при выкл. зажигании на нем напряжение пропадает и светодиод не будет гореть в закрытой машине, что хоть и немного, но экономит заряд аккумулятора), 4 пин (- красного светодиода), на коричневый провод идущий от замка (при опущенном “солдатике” там появляется минус/масса), 1 и 2 пин (открытие и закрытие) к управляющим контактам реле.

Врезаемся в проводку “магистрально”, а именно, не разрывая провод, снимаем изоляцию, делаем шилом/отверткой “кольцо” в проводнике, заводим в “кольцо” подключаемый провод и обматываем магистальный провод. Рекомендую пропаять или обжать. Далее изолируем изолентой.

Паял USB паяльником запитанным от power bank. Мощности паяльника не хватало, но кое-что все же пропаялось.

Где было подключение без врезки, использовались обжимные гильзы и клеевая термоусадка.

1 Центральный замок – виды неисправностей

Центральный замок (ЦЗ) считается вспомогательным механизмом. При этом он является ключевым элементом системы безопасности автомобилей наших дней. Интересующие нас замки делятся на электрические и вакуумные (иначе называемые механическими). Первые системы включают в себя различные механизмы с моторчиком либо соленоиды. Устройство вакуумных ЦЗ немного сложнее. В них имеются специальные приводы (активаторы), плата управления, компрессор и трубки.

ЦЗ выходит из строя по разным причинам. Его неисправности обычно делят на несколько основных категорий:

устройство функционирует нестабильно;
замок частично или полностью не работает.

Если ЦЗ перестал работать, выполняет какие-либо действия с задержкой, в первую очередь нам нужно заняться диагностикой оборудования. Тестирование системы позволяет выяснить причину ее поломки максимально грамотно и быстро

Здесь важно знать следующее. Центральный замок обязан работать при выключенном и включенном зажигании, а также при запущенном и остановленном моторе при условии, что клеммы питания бортовой сети машины подключены к аккумуляторной батарее

Сборка двери

Сборка дверцы должна производиться аккуратно. Пластиковые заклепки, которые держат обшивку ВАЗа, очень хрупкие. Они часто ломаются во время разбора двери. Поэтому лучше заменить их на новые. В противном случае обшивка слетит во время езды либо начнет греметь, при громком прослушивании музыки.

Для замены заклепок понадобится плоская отвертка. Вытащите дюбель из дверного отверстия. После вставьте в панель новую заклепку. Хранить старый комплект не нужно. Эти детали одноразовые.

После сбора облицовки, аккуратно прижмите ее к дверце. Сильно не нажимайте. Совместите все дюбели, заклепки. Легким надавливанием зафиксируйте облицовку. Закрутите винты, поставьте на место акустику.

Теперь вы знаете, что делать, если не открывается передняя дверь изнутри и снаружи на ВАЗ 2110. Стоимость ремонта составит не более 300 рублей, без учета новых отверток. Займет работа 30 минут. Снять дверь и установить наконечник сможет каждый, даже при отсутствии профильных навыков. На станции теобслуживания за такую услугу возьмут 500 рублей.

Самые простые причины

Почему центральный замок не открывает и не закрывает двери? Для ответа на этот вопрос иногда достаточно заглянуть в блок предохранителей. Система центрального замка динамичная. Различные замыкания и прочие подобные нарушения не редкость. Поэтому предохранители перегорают довольно часто. Не забудьте проверить состояние блока сигнализации. На некоторых моделях там также предусмотрены предохранители. Если хоть один из них неисправен, центральный замок работать не будет. Иногда можно сталкиваться с такой ситуацией.

Вот вы выходите утром, жмете кнопочку открытия дверей, и ничего не происходит. Скорее всего вы забыли включенными электроприборы в автомобиле. Это привело к полному разряду аккумулятора. Чтобы убедиться в этом, откройте автомобиль ключом. И включите зажигание. Оно наверняка не включится, или сразу потухнет, при попытке завода двигателя. Остается только зарядить батарею. Если все-таки мотор завелся, то следует искать причину дальше.

Следующим этапом проверяются все фишки и соединения имеющие отношение к сигналке и центральному замку. Даже небольшое отхождение контакта может привести к этой отказу системы. Не забывайте, что одна из фишек расположена в двери. Поэтому вам придется снять с дверей обшивку. Только перед этим проверьте состояние провода идущего к дверному моторчику. Жгут обычно располагают в районе нижней петли. Провода часто ломаются, особенно в зимнее время. В таком случае опять же центральный замок не сработает.

Последовательность действий при замене ручки задней правой (левой) двери

Работы проводим модульно, так как изначально следует демонтировать обшивку, внутреннюю начинку, открутить фиксаторы ручки.

Этап №1: демонтаж карты.

Помещаем машину на площадку, обеспечиваем первоочередные меры безопасности, активируем стояночный тормоз.
Открываем заднюю левую дверь, стекло поднимаем в верхнее положение.
Скручиваем блокиратор (солдатик).
Отверткой поддеваем крепление ручки стеклоподъемника, выводим из пазов, извлекаем фиксатор.
Поддеваем пластиковую вставку по центру карты, выкручиваем болт.
Остальные три болта расположены в нижнем периметре карты, а также, за дверной ручкой.
Пластиковая карта крепится к металлическому кузову на десяти клипсах. В процессе демонтажа будьте предельно внимательны, так как клипсы слишком хрупкие, часто ломаются.
Отщелкиваем карту в направлении «против часовой стрелки».

Этап №2: отсоединяем тягу блокировки двери, выводим ее из полости двери.

Используя головку на «8» с переходником, выкручиваем болт крепления ручки.
Аккуратно отверткой поддеваем и отсоединяем штанги замка с внутренней стороны.
Сдвигаем ручку в направлении «вперед», снимаем ее.

На этом процесс демонтажа элемента отпирания окончен. Далее проводим профилактику, устанавливаем новые детали, собираем конструкцию в обратной последовательности.

Причины неисправностей

Если перестал работать центральный замок сначала необходимо проверить блок предохранителей. В системе ЦЗ часто происходят замыкания и различные нарушения, что приводит к перегоранию предохранителей.

Проверка предохранителей системы

ЦЗ не срабатывает при полной разрядке аккумулятора. Для проверки нужно открыть центральный замок с ключа и попробовать завести машину. Если она не заведется, то причина в разрядке АКБ.

Причина, почему не работает ЦЗ, может быть в поломке электроники. Открыть машину можно без ключа с брелка. Если центральный замок с брелока не открывается, следует проверить батарейки и кнопки брелка. Они могут залипать и не срабатывать в нужный момент.

На следующем этапе, пользуясь инструкцией, следует проверить управляющий блок сигнализации. Возможно, что из-за неполадок в нем, ЦЗ работает, но не закрывает все двери. В последнюю очередь проверяется микроплата, которая находится на моторчике активатора, заодно следует проверить и сам привод. Неисправные детали необходимо заменить.

Электрическая схема подключения ЦЗ

Если не работает центральный замок, это может быть связано с механическими неполадками: неисправен шланг привода личинки. Поступающий на управляющий блок сигнал с брелка передается моторчику на дверях, который должен сработать и подействовать на шланг, закрепленный в личинке. Если один из концов шланга выпадает из личинки, привод оказывается отключенным. В этом случае дверь не сможет открываться либо закрываться. Таким образом, причины, почему не работает замок или работа происходит со сбоями, могут быть как электрическими, так и механическими.

Установка и подключение центральных замков

Установка активатора центрального замка в переднюю дверь

Установку центрального замка следует начать со снятия обшивок дверей и других элементов, которые могут стать помехой при монтаже. Затем в каждой двери сверлятся отверстия для установки металлической планки, на которую будет крепиться активатор замка двери.

Закрепив и отрегулировав пластиковый активатор, переходим к подсоединению и укладке проводов. Задача — завести провода в салон автомобиля и подключить к блоку сигнализации.

Для того чтобы избежать попадания влаги на провода и дальнейшего выхода из строя активаторов и других устройств (электростеклоподъемники, подсветка дверей), продумайте прокладку проводов вдоль двери заранее.

Не размещайте провода в нижней части двери, так как в этом месте чаще всего скапливается вода.

Прокладка провода активатора центрального замка

При прокладке провода обратите также внимание на самую «проблемную» зону, а именно место перегиба проводов в проеме между дверью и кузовом

Защитная трубка проводки дверей

Самый оптимальный вариант — использовать проходную резиновую трубку. Такая гофра защитит проводку от перетираний и изломов.

Для грамотного подхода к делу, а также для того чтобы иметь возможность с легкостью определить и найти нужные провода (+12 Вольт, «земля», управляющие выходы от блока сигнализации), приборную панель (торпедо) лучше снять полностью. Тем самым, вы не только упростите себе работу по прокладке проводов, но и сможете осуществить их соединение, пропайку и изолирование без особых трудностей.

На автомобиле ВАЗ 2106 панель приборов снимается довольно просто (четыре самореза и четыре гайки).

Скручивать или паять провода?

Мы рекомендуем приобрести клеммы «мама» и «папа», а также специальный инструмент для обжима проводов. В случае выхода из строя активатора, вы без проблем сможете заменить его на новый. Для этого понадобится просто отсоединить клеммы, демонтировать старый и подключить рабочий активатор.

Скручивать провода и обматывать изолентой — вариант ненадежный, в этом случае лучше «скрутка» + «пайка» + «термоусадочная трубка».

Как подключить центральный замок к сигнализации?

Так как автомобиль ВАЗ 2101-2107 изначально не оборудован центральным замком или электроприводами замков дверей, вы можете установить дополнительные электроприводы и подсоединить их к системе следующим образом.

Схема подключения центрального замка

Сине-белый и оранжевый провода 6-ти контактного разъема основного блока системы сигнализации через предохранители в 15А подключаются к +12 В постоянного тока. Зеленый и синий провода к массе автомобиля или, по-другому, «земле».

Белый провод к синему проводу отпирания активатора замка двери, а желтый провод к зеленому проводу запирания электропривода.

Большинство китайских автосигнализаций, особенно недорогие модели (A.P.S. 2600 SHERIFF, Pantera CLK 355), имеют схожие по строению блоки. Иногда складывается впечатление, что китайские производители меняют только этикетку, а «начинка» остается прежней. По крайней мере, сам 6-ти контактный разъем с силовыми выходами для замков, а также цвета проводов отличаются довольно редко.

Ознакомившись со схемой подключения центрального замка, смело приступайте к соединению проводов и проверке работы активаторов. После успешных тестов остается только собрать все снятые детали на место и затем произвести «контрольную» проверку.

Работа сделана, поздравляем! Примерная сумма затрат — около 500 рублей, без учета стоимости сигнализации.
