Подвеска lada granta fl: подробная схема, описание, достоинства и недостатки

Устройство

Разберем для начала его устройство.

Перед нами картинка упорного подшипника. В верхней его части расположены три шпильки для его крепления и одно центральное крепление через внутреннюю часть опоры.

Данное видео создано для разъяснения сути установки опорного подшипника, о назначении которого почему-то большинство автолюбителей забывают. Знают лишь о назначении амортизаторов и пружин, хотя опора является не менее важным элементом в подвеске автомобиля.

Видео

https://youtube.com/watch?v=5Yveq%2520%E2%80%B3%26gt%3B

Схема сборки стоек а/м Гранта

На видео выше (см. картины) показаны:

• Крепление верхней части стойки к стакану брызговика кузова;

• Сама стойка в разобранном виде с пружиной и верхней опорой;

• Опорный подшипник (бывают несколько видов).

Верхняя опора служит для сглаживания нагрузок, идущих от колес через амортизатор на кузов автомобиля и их равномерного распределения.

Износ опорного подшипника

По” мере эксплуатации опорный подшипник изнашивается и скрежет, скрип, подстукивание и самое опасное, это когда появляется люфт. Все это отражается на состоянии самой стойки и всего колесного узла.

Так если поднять автомобиль на подъемнике и подвигать колесом по сторонам, вправо/влево, то будет заметен большой свободный ход всего узла, что подскажет нам, что опорный подшипник требует замены.

Если же посмотреть при этом сверху, где крепится шток амортизатора, то будет заметно его движение из стороны в сторону. Также можно приложить руку к верхней части амортизатора, где находится гайка крепления штока. В этом месте люфт отчетливо ощущается.

При износе шариков подшипника возрастает нагрузка на элементы передней подвески, ухудшается управляемость автомобиля. Следовательно, все это отрицательно сказывается на общей безопасности движения.

Замена опоры стойки

https://youtube.com/watch?v=VLNGuUsv4DM

Для замены опорного подшипника стойку необходимо снять с автомобиля, разобрать, предварительно сжав пружину специальными стяжками. Снимается неисправная опора, устанавливается новая, затягивается гайка крепления штока, снимаются стяжки и стойка устанавливается на автомобиль.

После замены опор автомобиль рекомендуется проверить на стенде сход-развал, для проверки углов установки колес.

Все на этом, пишите комментарии. До свидание!

В этой статье мы познакомимся с небольшим, но весьма ответственным узлом подвески автомобиля – это опорный подшипник передней стойки (в простонародье опорником).

Попытаемся выяснить, для чего он нужен, что ему угрожает, и как определить, что деталь требует замены.

В машине нет ни единой лишней детали, поэтому если хотя бы одна из них выходит из строя, это может служить угрозой его общей работоспособности. Как правило, предвестником неисправностей могут выступать:

• изменения в поведении автомобиля;
• появление посторонних звуков и стуков;
• непривычные вибрации.

Существует расхожая точка зрения – хороший стук всегда наружу покажется, правда плоды такого итога зачастую оборачиваются дорогостоящим ремонтом или более трагичными последствиями.

Как часто нужно менять топливный фильтр

Меняем помпу на «лада-гранта» своими руками

Топливный фильтр выполняет одну из важнейших функций в работе двигателя автомобиля, а именно – очищение горючего от мусора, лишних частиц, соринок, пыли, чтобы они не попали в цилиндры и не нарушили их работу. В современных двс очищение топлива происходит в два этапа: через фильтр грубой очистки и фильтр тонкой очистки.

Первый представляет собой капроновую сеть, натянутую прямо перед бензонасосом, он отсеивает крупный мусор – соринки, стружку, опил от трения деталей и прочее. Фильтр тонкой очистки несколько сложнее и бывает двух видов: выносной и встроенный.

Выносной находится снаружи топливного бака, обычно под капотом или днищем автомобиля. В дизельные движки устанавливают только выносные фильтры, потому что в них дополнительно встраивают датчики воды и пробку слива, а иногда и подогрев.

Встроенные фильтры – часть топливного насоса и более актуальны на современных автомобилях. Производители отказываются от выносных фильтров в виду устаревающей конструкции, и лишь некоторые марки, например Volkswagen и АВТОВАЗ, продолжают их применение.

Производители регламентируют разный срок эксплуатации фильтров разного типа. Выносные рекомендуется менять не так часто — приблизительно каждые 30000-40000 км. Встроенные же еще реже – около 100000 км! А лучше вообще не менять. Все потому, что их замена повлечет за собой демонтаж бензонасоса, что в свою очередь может привести к разборке топливного бака, а это тяжелая и высокооплачиваемая работа. Так что советуют добивать встроенные фильтры до конца, благо, делают их качественно и на долгий срок.

Менять выносной фильтр необходимо с осторожностью. В связи с его расположением появляются риски забить сопла топливных форсунок через подводящие шланги.

Менять топливные фильтры слишком часто, не следуя инструкции производителей, совершенно бессмысленно

Но, если в работе мотора появились опасные звоночки – увеличился расход, пропала тяга, движок барахлит – первым делом надо проверить именно их.

Менять топливные фильтры слишком часто, не следуя инструкции производителей, совершенно бессмысленно. Но, если в работе мотора появились опасные звоночки – увеличился расход, пропала тяга, движок барахлит – первым делом надо проверить именно их.

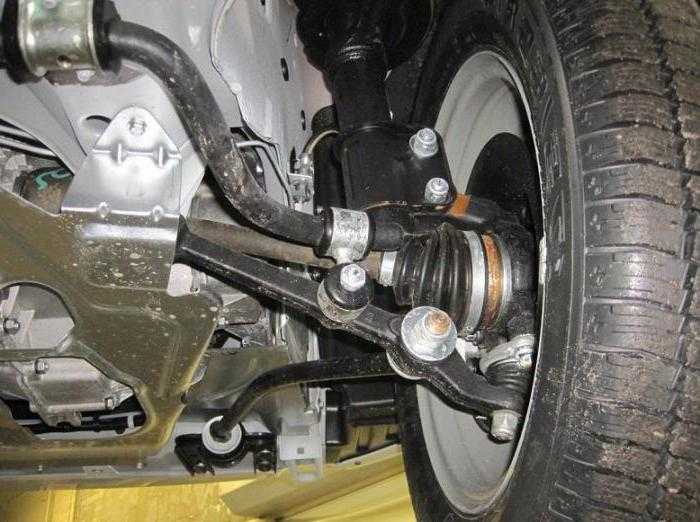

Особенности передней подвески Гранты

Передняя подвеска – независимая, это значит, что когда одно из передних колес попадает в яму, второе сохраняет своё положение. Чтобы при езде на ровной дороге оба колеса находились в одной плоскости и вращались равномерно и параллельно друг другу, между ними установлен стабилизатор. На передней части системы подрессоривания Гранты подшипник крепления устанавливается между пружиной амортизатора и опорой кузова. Независимая схема состоит из амортизаторов гидравлического типа и двух поперечных рычагов, которые дополняются стабилизаторами поперечной устойчивости. Для усиления рычагов используются так называемые растяжки верхних опор передних стоек. С завода их не ставят, поэтому автовладельцы вынуждены их устанавливать самостоятельно. Пружина имеет коническую форму, внутри расположен гидравлический амортизаторов, шаг витков – переменный.

Нижняя часть стойки опирается на поворотный кулак. Передняя подвеска устроена таким образом, что при вращении руля колеса поворачиваются поворотным кулаком, а вместе с ними поворачиваются пружина и амортизатор. При этом стойка последнего остаётся в неподвижном положении. Благодаря такой особенности удаётся увеличить срок службы амортизаторов.

Ещё одна особенность обновленной ходовой части Лады Гранты – увеличенный кастор. Это угол поворота управляемых колес, который на Гранте составляет 2° 45`. У такого решения есть и преимущества, и недостатки. С одной стороны, улучшается управляемость, на высокой скорости автомобиль показывает более высокий уровень курсовой устойчивости. С другой – для вращения руля нужно прилагать немного больше усилий. Рулевое управление тоже было обновлено:

• установленный электроусилитель рулевого механизма имеет больший компенсирующий эффект;
• используется рулевая рейка с меньшим передаточным числом (короткая).

Негодование у владельцев вызвал возврат к использованию стандартной системы подрессоривания от Калины. Поворотный угол остался прежним, усилитель руля не используется. Однако это наблюдается только в минимальных комплектациях.

Задняя подвеска Гранты одинакова для седана и лифтбека. Фактически, это та же балка с пружинами и амортизаторами, которая устанавливается на Калину, Самару и Самару 2. Вместо стабилизатора используется балка, а значит, конструкция зависимая. Конструктивно задняя часть системы подрессоривания осталась без изменений. Заглянув под днище, можно увидеть привычную картину – балку, закреплённую в полужестком положении. Крепится она к кузову при помощи шарниров.

Задняя подвеска

На рычагах справа и слева закреплены опорные стойки (пружины с амортизатором). Несмотря на устаревшую схему, полужесткая балка со стойками имеет ряд неоспоримых преимуществ:

• даже максимальная нагрузка фактически никак не влияет на ее поведение, что подтверждает высокий уровень энергоёмкости;
• техническое обслуживание даже по регламенту должно осуществляться раз в 100000 км, но этот срок увеличивается на весь период эксплуатации;
• замена деталей может осуществляться в гаражных условиях даже новичками.

https://youtube.com/watch?v=N66hiseSoDs

Хоть пешком иди

В г. Златоусте около 60% территории занимает частный сектор, а дороги там грунтовые, представляющие из себя дробленый камень перемешанный с землей. Езда по такой дороге доставляет мало удовольствия. Если вам приходилось ездить по «стиральной доске» – вы меня поймете. Ладно бы разок другой «встряхнуться» по такой дорожке, но ведь специфика работы в такси вынуждает кататься по таким ухабам по многу раз в день.

Если добавить к такой встряске невыносимый дребезг, который издает автомобиль, то хочется просто пойти пешком. Как с этим бороться? Дороги мне не «победить», значит будем «воевать» с источником дребезга.

Фото 1: Лада Гранта перед началом диагностики

Рычаг передней подвески нижний – снятие и установка

Снятие

1. Установить автомобиль на двухстоечный подъемник, выключить зажигание и затормозить стояночным тормозом (подъемник электрогидравлический типа П-3,2Г грузоподъемностью 3,2 т).

2. Снять переднее колесо.

3. Поднять автомобиль на высоту, удобную для выполнения работ.

4. Отвернуть винты и болты крепления среднего брызговика двигателя и снять брызговик (головки сменные 8, 10, ключ трещоточный).

5. Отвернуть гайку 1 крепления растяжки к рычагу передней подвески и снять упорную шайбу (ключ кольцевой 24, ключ гаечный 24 мм).

Снятие рычага передней подвески:

1. гайка крепления растяжки;
2. гайка болта крепления стойки;
3. стойка стабилизатора поперечной устойчивости;
4. шарнир рычага передней подвески;
5. гайка болта крепления рычага передней подвески;
6. кронштейн крепления рычага передней подвески;
7. болт крепления рычага;
8. рычаг передней подвески нижний;
9. растяжка рычага;
10. болт крепления стойки стабилизатора поперечной устойчивости;
11. шарнир растяжки;
12. шаровой палец;
13. гайка крепления шарового пальца

6. Отвернуть гайку 2 болта 10 крепления стойки стабилизатора к рычагу передней подвески, снять пружинную шайбу и извлечь болт (ключ гаечный 17, головка сменная 17, ключ трещоточный, молоток, прошивка).

7. Отвернуть гайку 13 крепления шарового пальца к рычагу передней подвески и выпрессовать шаровой палец 12 из рычага (головка сменная 19, вороток, съемник типа 71 05 00 01 ф. «Stahlwille»).

8. Отвернуть гайку 5 болта крепления рычага передней подвески к кронштейну 6 кузова, снять пружинную шайбу, извлечь болт 7 и снять рычаг 8 передней подвески нижний (ключ гаечный 19 мм, головка сменная 19, вороток, молоток, прошивка).

9. Снять с растяжки упорную и регулировочные шайбы, предварительно отметив количество регулировочных шайб.

10. Проверить состояние шарнира 4 рычага и при необходимости заменить (приспособление 67.7823-9540, оправка технологическая, пресс гидравлический типа КС-124).

11. Проверить состояние шарнира 11 растяжки в рычаге и при необходимости заменить (тиски слесарные, зубило, молоток, оправка технологическая, пресс гидравлический типа КС-124).

Установка

1. Установить на растяжку регулировочные шайбы в количестве, отмеченном при снятии, внутреннюю упорную шайбу, рычаг, внешнюю упорную шайбу и завернуть, не затягивая, гайку (ключ гаечный 24 мм, ключ кольцевой 24).

Внимание: При установке на растяжку регулировочных шайб, фаски на шайбах должны быть обращены в сторону упорного торца растяжки

Как проверить опорный подшипник на ВАЗ самостоятельно?

Подвеска современного автомобиля — это сложная конструкция, включающая в себя массу различных деталей, которые, в свою очередь, образуют узлы ходовой части. Главными деталями подвески являются: амортизаторы, пружины, кронштейны, сайлентблоки, рычаги, а также подшипники и многое другое.

Каждая деталь имеет свою функцию, свое предназначение, неисправность одной из деталей подвески может вызвать цепную реакцию, в результате из строя выйдет вся подвеска. Нарушения в работе подвески чреваты аварией, поэтому чтобы езда была безопасной необходимо постоянно следить за состоянием ходовой части машины.

Неисправности подвески чаще всего проявляются в виде посторонних стуков, скрипов, трений, а также нарушения ходовых качеств и управляемости автомобиля. Так, к примеру, опорный подшипник может стать причиной плохой поворачиваемости, маневренности и т. д.

Функционал сервисного режима

На всех моделях сигнализации Starline режим сервисного обслуживания можно включить курсорным способом через дисплей брелока-коммуникатора. Для этого, например, для охранной системы Старлайн А93 необходимо:

1. Нажать и держать в таком состоянии клавишу 2 или 3 на брелоке.
2. Дождаться звучания 1 мелодичного и 1 кроткого сигналов. На экране коммуникатора подсветится первая пиктограмма в нижней части дисплея.
3. Для перемещения курсора влево следует использовать короткие нажатия клавиши 2, а вправо — использовать кнопки 3,4.
4. При перемещении курсора пиктограмма будет мигать. Для включения/выключения режима «Valet» необходимо нажать и удерживать кнопку 1 коммуникатора до звучания 1 мелодии и 2 коротких сигналов. После того, как загорелся значок гаечного ключа на дисплее коммуникатора, необходимо выйти из системы управления.
5. Курсорный способ активирования различных режимов работы автосигнализации отключается долгим удерживанием в нажатом положении клавиши 1. После звучания сигнала происходит выход из системы управления курсором.

Невозможно включить сервисную функцию, если сигнализация не снята с охраны. Она активируется только при снятой с защиты автомобиля сигнализации, а также если водитель находиться рядом с машиной.

В автосигнализации Starline a93 в опции «Valet» работает дистанционное управление дверными замками и добавленными каналами.

В охранно-телематическом комплексе StarLine A96 в сервисном обслуживании не функционируют следующие опции:

• активирование/выключение охранных функций;
• «Свободные руки»;
• дистанционное и автоматическое заведение мотора машины;
• открытие и закрытие центрального замка при движении транспортного средства;
• «Паника»;
• «Турботаймер»;
• открытие замка багажника;
• изменение режимов работы предпускового подогревателя;
• «Антиограбление по пропаданию метки»;
• калибровка главного блока;
• «Can-информация» на личной странице официального сайта старлайн.

Выбор прикуривателя

Лада гранта ремонт рулевой рейки своими руками Не многие автомобилисты и владельцы Лада Гранта знают, что кроме стандартного ВАЗовского прикуривателя существует еще несколько аналогов этой детали.

Рассмотрим, какие каталожные номера, и наименования запасной части:

1. Оригинальный артикул прикуривателя делится на 3 части: 1. Подвижная часть прикуривателя (21230-3725200-00); 2. Патрон прикуривателя (21230-3725100-00); 3. Кольцо подсветки прикуривателя (21230-3725400-00). Как видно по каталожному номеру на Ладе Гранте установлена деталь с Нивы Тайга.
2. Альтернативой стандартному прикуривателю Гранты может служить деталь произведенная (DA5100F0109).

Обе детали идеально становятся в посадочное место и не требуют доработок или переделки крепления.

Причины выхода со строя прикуривателя

Существует несколько причин выхода со строя прикуривателя Лада Гранта:

• Короткое замыкание, вызванное сбоем бортовой сети.
• Действия пассажира или водителя, которые стали причиной поломки детали.
• Износ.

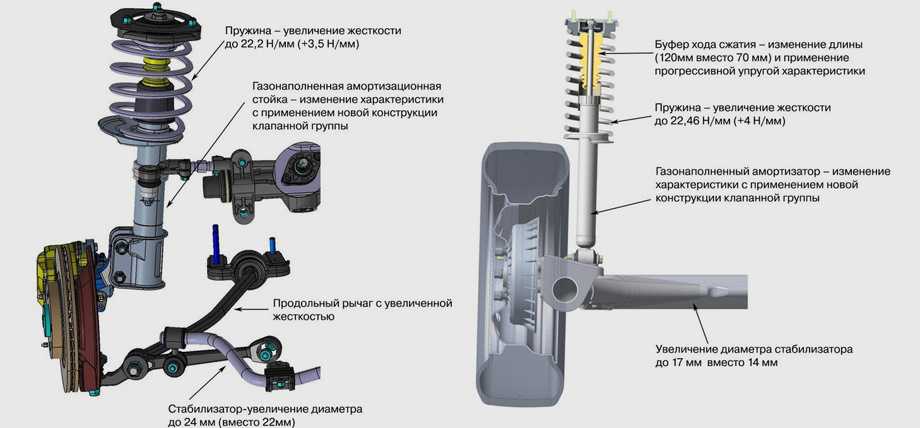

Модернизация систем подрессоривания

1. Для передней подвески:

2. Для задней подвески усилили пружины и установили газонаполненные амортизаторы. Стоит отметить, что заводской тюнинг подвески сочетается с улучшением шумоизоляции авто. При такой доработке машина вполне комфортно чувствует себя на дороге до 150 км/час, при этом отлично справляясь с прохождением поворотов практически с любым покрытием дороги.

Детальный анализ надежности подвески для Лады Гранта лифтбек провести достаточно непросто. Это связано с непродолжительным сроком эксплуатации авто. Ресурсные испытания машины еще впереди. Однако, опираясь на отзывы владельцев и результаты гарантийного и сервисного обслуживания этих автомобилей, можно охарактеризовать основные неисправности:

• ослабление затяжки фиксирующих болтов стабилизатора поперечной устойчивости;
• выход гидравлических амортизаторов (через 60-80 тыс.км) из строя, течи амортизаторов;
• износ (увеличенный зазор) подшипников передних колес, что вызывает ускоренный износ сайлент-блоков рычагов;
• потеря жесткости пружин (особенно для пружин с меньшим диаметром);
• износ шаровых опор передней подвески.

• появление скрипов в месте крепления амортизационной стойки;
• выход амортизатора из строя;
• нарушение углов установки колес, в том числе из-за нарушения регулировки зазора подшипников ступиц или их разрушения;
• повреждение защитных чехлов амортизатора.

Такой подход легко обосновать повышенными издержками при проведении отложенного ремонта. Изношенные подшипники будут оказывать повышенную нагрузку на шаровые опоры, резиновые втулки рычагов, вызывать нарушение углов установки передних колес. Со временем начнет быстрее изнашиваться и резина. Просевшая пружина не только приведет к возможному повреждению бампера о первый высокий бордюр. Быстрее выработается амортизатор, а машина потеряет в комфорте на высоких скоростях.

Снятие стойки амортизатора задней подвески на автомобиле Лада Гранта производят для замены просевшей или лопнувшей пружины, а так же для замены самого амортизатора или его ремонта в случае если он разборный и у вас есть соответствующий ремонтный комплект.

Подготовьте стандартный набор инструментов и проделайте следующую последовательность действий:

В салоне автомобиля складываем спинку заднего сиденья и плоской отверткой поддеваем резиновую заглушку стакана стойки амортизатора.

Снимаем резиновую заглушку, после чего торцовой головкой и обычным рожковым ключом выкручиваем гайку верхнего крепления штока амортизатора к кузову автомобиля.

• Устанавливаем под передние колеса упоры и вывешиваем заднюю часть кузова, снимаем колесо с ремонтируемой стороны.
• Откручиваем гайку болта нижнего крепления амортизатора к кронштейну задней балки.
• Выводим нижний конец стойки из кронштейна и снимаем ее вместе с пружиной.

Снимаем с амортизатора пружину вместе с ее резиновой проставкой. Далее снимаем со штока втулку и нижнюю подушку вместе с пыльником. Все резиновые элементы подлежат замене в случае если резина потеряла свою эластичность, сильно потрескалась и других дефектах. Из пыльника не забудьте вынуть резиновый буфер сжатия.

Выполнив необходимый ремонт или замену изношенных элементов, приступаем к установке стойки. Последовательность установки выполняется в порядке обратном снятию

В первую очередь с помощью изоляционной ленты фиксируем на верхнем конце пружины резиновую проставку.

Одеваем пружину на стойку, так чтобы ее конец четко вошел в соответствующий паз опорной чашки амортизатора.

При монтаже, обратите внимание на то, чтобы нижний конец пружины смотрел в сторону колеса. На этом ремонтные работы по снятию и установке стойки амортизатора задней подвески на автомобиле Ваз 2190 завершены

На этом ремонтные работы по снятию и установке стойки амортизатора задней подвески на автомобиле Ваз 2190 завершены.

Источники

• https://vashalada.ru/mashiny/lada-granta/podveska-lada-granta.html
• https://1ladagranta.ru/harakteristiki/podveska-osobennosti.html
• https://remladavaz.ru/snyatie-i-ustanovka-stojki-amortizatora-zadnej-podveski-lada-granta

Ступичный подшипник

Данный элемент служит для равномерного вращения колес автомобиля. На «Гранте» стоит 4 таких подшипника. В среднем их ресурс составляет 100 тысяч километров. Каковы признаки неисправности? Главный признак – характерный гул при движении. Он может усиливаться, если автомобиль входит в поворот. Гул может возникать с любой из сторон автомобиля, в зависимости от того, какой подшипник рассыпался

Меняется он в сборе на новый, и неважно, задняя подвеска «Лады Гранты» это или передняя. Выпрессовывается при помощи съемника со специальными лапами

Запрессовка происходит на тисках. Важно соблюдать соосность при запрессовке. Если подшипник криво установлен, он будет подвергаться высоким нагрузкам и может рассыпаться уже через тысячу километров. Основной враг подшипника – это влага. Поэтому при установке так важно обеспечить герметичность элементу. Некоторые производители закрывают его специальным колпачком (он надевается на крепежную гайку), который будет препятствовать попаданию соли, воды и прочих реагентов внутрь. Но как только пыль проникает на подшипник, последний начинает работать не в своем температурном диапазоне. В результате вымывается смазка, а грязь действует как абразив. Несвоевременная замена данного элемента может спровоцировать внезапный клин колеса, что чревато последствиями.

Ставим новые сайлентблоки

Теперь настал момент, когда можно поставить новые сайлентблоки лада гранта, главное знать, как запрессовать их. Место посадки потребуется предварительно смазать, можно воспользоваться графитовой смазкой, затем накручивается гайка, запрессовываются сайлентблоки гранта, цена на них не высока. При этом можно обойтись без специальных устройств, которые позволяют запрессовывать детали. Да и сам рычаг снимать не нужно, как некоторые делают.

Когда вы разобрались, как поменять сайлентблоки на гранте, стоит вспомнить, что после замены нужно ослабить гайку, чтобы можно было прикрепить краб. Нужно учитывать, что отверстия, которые предназначаются для крепления, смещаются. Так лада гранта замена сайлентблоков не обходится без молотка, который пригодится для подгона отверстий. Нужно будет воспользоваться им и с одной, и с другой стороны.

После того, как замена сайлентблоков на гранте совершена, вы можете столкнуться с удивительным эффектом. Водители подмечают, что пропадает ватность в управлении, руль становится более послушным, дорога держится без проблем. Потому если есть подозрения, что сайлентблоки передних рычагов гранта пришли в негодность, лучше сразу искать причину и заменять их. В результате, вы получите ту машину, работа которой вас будет только радовать.

Инструмент:

• Домкрат или канавный подъемник
• Ключ гаечный рожковой на 19 мм
• Гаечный ключ рожковый на 24 мм
• Гаечный ключ накидной прямой на 17 мм — 2 шт.
• Гаечный ключ накидной прямой на 19 мм — 2 шт.
• Гаечный ключ накидной изогнутый на 24 мм
• Съемник шаровой опоры
• Вороток под торцевую насадку
• Насадка на вороток Torx E12
• Противооткатный брус (башмак) — 2 шт.
• Выколотка
• Молоток большой
• Слесарные тиски
• Зубило

Детали и расходники:

• Сайлент-блок рычага передней подвески — 4 шт.
• Мыльный раствор

Примечания:

Рычаг снимайте с автомобиля для его замены или замены сайлент-блоков рычага. Работы по снятию левого и правого рычагов передней подвески аналогичны. Работу проводите на смотровой канаве или эстакаде.

Снятие рычага передней подвески

1. Отсоедините шаровую опору от рычага, как описано в этой статье.

2. Отверните гайку крепления растяжки к рычагу передней подвески и снимите шайбу, как описано здесь.

3. Отверните гайку болта крепления стойки стабилизатора поперечной устойчивости к рычагу и выньте болт, как описано в этой статье.

4. Двумя накидными ключами на 19 мм отверните гайку болта крепления рычага к кузову.

5. Выколоткой из мягкого металла выбейте и достаньте болт, а затем выведите рычаг из кронштейна и снимите его.

Замена сайлент-блока рычага передней подвески

1. Установите рычаг из сайлент-блоком в тиски и с помощью насадок выпрессуйте его из рычага подвески.

2. Новый сайлент-блок перед запрессовкой смачите мыльным раствором.

3. Сайлент-блок растяжки сбейте зубилом с двух сторон рычага.

4. Новые сайлент-блоки предварительно запрессуйте в тисках и окончательно допрессуйте, нанося удары по выколотке диаметром 8 мм через три окна в слое резины.

5. Установите рычаг в обратной последовательности. Затяжку резьбовых соединений резинометаллических шарниров проводите после убирания домкрата или канавного подъемника.

В статье не хватает:

• Фото деталей и расходников
• Качественных фото ремонта

Рычаг передней подвески в автомобиле Лада Гранта снимается в случае проведения кузовных работ, если порвано крепление на кузове, нарушены размеры. Также рычаг снимается в случае собственной деформации или в случае замены сайлент — блоков. Стоит заметить, что рычаг на Ладе Гранта аналогичен рычагу передней подвески Лады Калина. Работу по снятию рычага лучше всего проводить на подъемнике или на яме.

Передняя подвеска. Описание конструкции

Передняя подвеска:
1 – поворотный кулак;
2 – эксцентриковый болт;
3 – амортизаторная стойка;
4 – рычаг;
5 – штанга стабилизатора;
6 – кронштейн крепления подушки штанги стабилизатора;
7 – стойка штанги стабилизатора;
8 – шаровая опора;
9 – растяжка;
10 – кронштейн
Передняя подвеска – независимая с телескопическими гидравлическими амортизаторными стойками, винтовыми бочкообразными пружинами, поперечными рычагами, двумя растяжками и стабилизатором поперечной
устойчивости.

Детали амортизаторной стойки:
1 – телескопическая стойка;
2 – пружина;
3 – металлическая втулка;
4 – верхняя опора;
5 – гайка штока;
6 – ограничитель хода отбоя верхней опоры;
7 – опорная пластина верхней опоры;
8 – подшипник;
9 – прокладка пружины;
10 – ограничитель хода сжатия верхней опоры;
11 – буфер хода сжатия;
12 – защитный чехол
Основа подвески – телескопическая гидравлическая амортизаторная стойка, служащая направляющим и несущим устройством передней подвески. Амортизаторная стойка позволяет передним колесам
перемещаться вверх–вниз при проезде неровностей и одновременно гасить колебания кузова.
К нижней части корпуса стойки приварен кронштейн для крепления стойки к поворотному кулаку, а к средней части – опорная чашка пружины. Нижняя часть стойки крепится двумя болтами с гайками к
поворотному кулаку.
Верхний болт, проходящий через отверстие кронштейна стойки, имеет эксцентриковый поясок и эксцентриковую шайбу. Поворотом этого болта регулируется угол развала переднего колеса.
На телескопической стойке установлены винтовая бочкообразная пружина, пенополиуретановый буфер хода сжатия, а также верхняя опора стойки в сборе с подшипником. Крайние витки бочкообразной пружины
имеют меньший диаметр, чем средние, что обеспечивает переменную жесткость. При сжатии пружины вначале сближаются менее жесткие витки (большего диаметра), а затем – более жесткие.
Под весом передней части автомобиля подшипник находится в сжатом положении, что позволяет устранять все зазоры и стуки. При повороте колес вращается корпус стойки вместе с пружиной, но при этом
шток амортизатора остается неподвижным и соединение штока с направляющей втулкой амортизатора изнашивается меньше.
В корпусе стойки установлен телескопический гидравлический амортизатор.
Нижняя часть поворотного кулака соединена с рычагом подвески через шаровую опору. Опора крепится к поворотному кулаку двумя винтами (отверстия в поворотном кулаке несквозные). Отворачивая эти
винты, будьте осторожны: при значительном усилии они часто ломаются, поэтому перед разборкой смочите их проникающей жидкостью. Палец шаровой опоры крепится к рычагу самоконтрящейся гайкой. Опора
закрыта резинометаллическим чехлом.

Элементы передней подвески на автомобиле:
1 – кронштейн крепления подушки штанги стабилизатора;
2 – подушка штанги стабилизатора;
3 – штанги стабилизатора поперечной устойчивости;
4 – рычаг;
5 – стойка стабилизатора;
6 – амортизаторная стойка;
7 – поворотный кулак;
8 – шаровая опора;
9 – растяжка;
10 – кронштейн растяжки
Рычаги подвески соединены между собою штангой стабилизатора поперечной устойчивости через стойки с резиновыми и резинометаллическими шарнирами. Штанга изготовлена из пружинной стали.
Стабилизатор поперечной устойчивости предназначен для повышения поперечной устойчивости и уменьшения углов крена кузова за счет скручивания средней части штанги при перемещении ее
концов.
Тормозные и тяговые силы при движении автомобиля воспринимаются продольными растяжками, соединенными через сайлент-блоки с рычагами и кронштейнами, установленными на нижней поперечине рамки
радиатора. В местах соединения (на обоих концах растяжки) установлены шайбы для регулирования угла продольного наклона оси поворота колеса.
В поворотном кулаке установлен двухрядный радиально-упорный шариковый подшипник закрытого типа, который закреплен в кулаке двумя стопорными кольцами. Во внутренних кольцах подшипника с натягом
установлена ступица колеса. Внутренние кольца подшипника стягиваются (через ступицу) гайкой на хвостовике корпуса наружного шарнира привода колеса. В эксплуатации подшипник не регулируется и не
требует пополнения смазки.
Гайки крепления ступиц колес одинаковые, с правой резьбой.

Вероятные причины неисправности подвески

Вид на переднюю подвеску «из под колеса»

Неприятный скрип передней подвески Лада Гранта, «пробои» в ее работе кроются в неисправности элементов этого узла автомобиля. Условно их можно разделить на две группы: стойка амортизатора с содержимым и все остальные. Причина выделения стойки в отдельную категорию вызвана увеличенной на нее нагрузкой: она выполняет одновременно функцию верхнего рычага и гасит вертикальные вибрации колеса.

К основным причинам неисправностей телескопической стойки относятся следующие:

1. Ослабление крепления ее верхней опоры к несущему кузову.
2. Разрушение резинового буфера.

3. Течь жидкости из амортизатора, задиры на его штоке, повреждение хромового покрытия штока.

   Амортизатор потёк (необходима замена)

4. Негерметичность клапанов сжатия и отдачи в амортизаторе, наличие в его жидкости посторонних предметов.

На фото: рычаг нижний в сборе с шаровой

Возможны также повреждения шаровой опоры, обычно вызванные завышенным ресурсом ее работы или установкой некондиционной детали. Изношенные резиновые втулки в стабилизаторе и растяжках также скажутся на плавности хода подвески. Поломка основной пружины маловероятна, но естественный износ или установка нестандартной модели могут стать причинами потери упругости подвески в целом.

Самостоятельная диагностика неисправностей в передней подвеске

Существует несколько объяснений даже одному симптому поломки, поэтому выявить истинную причину неисправности лучше на автостанции.

Можно выделить следующие группы признаков отклонений в работе передней подвески:

• Самопроизвольное отклонение от прямолинейного движения, «рыскание» машины.
• Шумы, стуки, «пробои» при езде по неровным дорогам.
• Заниженный ресурс элементов подвески, быстрый выход их из строя.

«Отбилась» краска на стойке и стойка начала ржаветь

К первой группе относятся обычно неисправности стабилизатора устойчивости. Визуально можно осмотреть всю подвеску и, если нет признаков вмятин, деформаций, то стоит проверить установку углов схода/развала передних колес. Внешне их отклонение наблюдается в неравномерном износе протектора передних колес, но для появления стертости шин потребуется определенное время.

Есть шанс и установить на слух эту поломку: при вхождении в поворот будет слышен скрип резины, а руль при этом обычно не возвращается в исходное положение самостоятельно.

Входит в число временных неисправностей автомобиля Лада Гранта скрип в передней подвеске, если он вызван эксплуатацией машины по загрязненной или песчаной дороге. В этом случае возможно попадание частиц песка в резиновые уплотнители (сайлентблоки) стабилизатора или растяжек. После мойки шумы пропадают.

Подвеска «проще не бывает» — это только плюс.

После любых работ, которые связаны с отсоединением ступицы от стойки, необходимо делать сход-развал. На крайний случай можно попробовать нанести зубилом метки на стойке и на развальном болте (он сверху).

Стук при езде по неровностям

Нехарактерен и стук в подвеске при езде по неровностям: Лада Гранта хоть и не является автомобилем повышенной проходимости, но вполне способна преодолевать небольшие ухабы. Обычно стуки возникают при ослаблении крепежа, момента затяжек гаек, износе шаровой опоры или стойки амортизатора.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected].
