Недостатки иммобилайзера
Главным минусом этого противоугонного устройства считается блокировка, основных составляющих транспортного средства, или же частичная неспособность управлять им (отключение поворотов, фар и прочее). Если попытаться несколько раз подряд активировать контроллер Лада Гранта не воспринимает и прекращает полностью работать. Водитель в полной растерянности и не знает, как далее поступить.
В таком случае необходимо просто отключить иммобилайзер. В этом нет ничего сложного, хотя могут возникнуть проблемы с контроллером. Если есть ключ красного цвета, то и проблем с отключением «обездвиживателя» не возникнет, так как в нем содержится определенный код. Различают программы, связанные с их отключением, но самостоятельно не рекомендуется подобным ремонтом, а лучше довериться специалисту.
В противовес недостаткам стоят полезные свойства противоугонного средства, которые помогут уберечь спокойствие и сон своего владельца. Если потерялся пароль от Лада Гранта, отчаиваться не следует, достаточно приобрести новый и сделать повторное обучение своего автомобиля.
Это происходит следующим образом. Вставляется ключ в зажигание
При отсутствии звукового сигнала на зуммере и наличии быстрого мигания сигнализатора важно своевременно отключит зажигание, и произвести обучение повторно. Если при неоднократном повторении все же не получается произвести детальное и полное обучение, то проблема состоит в неисправности или же попросту обучающий ключ несовместим с ЭБУ
Почему моргает иммобилайзер на приоре
страница » Почему моргает иммобилайзер на приоре
| На автомобили Лада Приора ВАЗ 2170 устанавливают иммобилайзер, представляющий собой электронную систему, предназначенную для предотвращения несанкционированного пуска двигателя путем разрыва электрических цепей системы управления двигателем. Иммобилайзер встроен в блок управления стеклопакетом. Система состоит из блока управления, контрольной лампы в комбинации приборов, катушки связи в замке зажигания, рабочего ключа в пульте дистанционного управления и обучающего ключа с меткой красного цвета. Режимы работы иммобилайзера отображаются включением сигнализатора и сигналами встроенного в него зуммера. Блок управления иммобилайзером и ЭБУ двигателем могут находиться в одном из двух состояний: 1 состояние — функция иммобилизации выключена. В этом состоянии блок управления иммобилайзером выключен, связь между ним и ЭБУ отсутствует, блокировка двигателя невозможна; 2 состояние — функция иммобилизации включена (обученное состояние). В этом состоянии возможна блокировка двигателя, разблокировка осуществляется путем получения ЭБУ правильного пароля от блока управления иммобилайзером. В обученное состояние ЭБУ и иммобилайзер переходят после обучения рабочих ключей с помощью обучающего ключа. По окончании процедуры обучения блок ЭБУ и блок иммобилайзер переходят в обученное состояние. |
ПРЕДУПРЕЖДЕНИЕ Для того чтобы не потерять обучающий ключ (с красной вставкой), для пуска двигателя используйте только рабочие ключи.
Обучение ключей иммобилайзера
Для активации противоугонной функции проведите процедуру обучения иммобилайзера.
После полного выполнения всей процедуры обучения: — в ЭБУ системы управления двигателем будет активирована противоугонная функция, если она еще не была активирована; — система изменит свой пароль на новый, выбранный случайным образом; — в обучающий ключ будет записан новый пароль системы; — из памяти сотрется информация обо всех ранее обученных рабочих ключах; — в память будут занесены коды тех рабочих ключей, которые были обучены в данной процедуре обучения.
Процедуру обучения иммобилайзера применяют в следующих случаях: — для активации противоугонной функции в ЭБУ (например, на новом автомобиле или при замене неисправного ЭБУ); — при утере рабочих ключей для стирания информации о старых рабочих ключах и для обучения новых; — для смены пароля системы, если владелец предполагает, что пароль мог быть считан (например, при продаже автомобиля одним владельцем другому);
— при замене неисправного иммобилайзера новым для обучения рабочих ключей.
ПРИМЕЧАНИЕ В системе предусмотрено обучение только двух рабочих ключей. Обучать можно только новые рабочие ключи (т.е. те, которые не были обучены другим иммобилайзером) или те, которые до этого были обучены с помощью обучающего ключа, используемого в данной процедуре обучения. Обучать рабочие ключи можно только совместно с ЭБУ, в котором не активирована противоугонная функция, или с тем ЭБУ, который был обучен совместно с обучающим ключом, используемым в данной процедуре обучения.
Для обучения ключа иммобилайзера необходимо выполнить следующее.
ПРИМЕЧАНИЕ Если необходимо обучить второй рабочий ключ, выполните еще раз операции 3-5, включая зажигание вторым обучаемым рабочим ключом. Если такой необходимости нет, продолжайте процедуру обучения.
6. Во время мигания контрольной лампы (около 6 с) выньте обученный рабочий ключ из замка зажигания, вставьте вновь обучающий ключ в замок и включите зажигание. Если все сделано правильно, зуммер подаст три сигнала в момент включения зажигания. 7. Дождитесь с включенным зажиганием (около 6 с) подачи зуммером еще двух звуковых сигналов.
8. Выключите зажигание, но не вынимайте обучающий ключ из замка зажигания. Примерно через 6 с после выключения зажигания зуммер должен подать один звуковой сигнал, а контрольная лампа должна начать мигать с удвоенной частотой.
ПРИМЕЧАНИЕ Если зуммер не подал звуковой сигнал, а быстрое мигание лампы прекратилось, то необходимо выключить зажигание и начать процедуру обучения снова. Если и повторно не удается закончить процедуру обучения, значит, возникла неисправность или этот обучающий ключ не подходит к данному ЭБУ.
9. Не позднее чем через 6 с после звукового сигнала (пока быстро мигает лампа) включите зажигание этим же обучающим ключом. Подождав 2-3 с, выключите зажигание. Не позднее чем через 5 с после выключения зажигания зуммер должен подать три сигнала, а быстрое мигание контрольной лампы должно прекратиться. Не включайте зажигание еще как минимум 10 с.

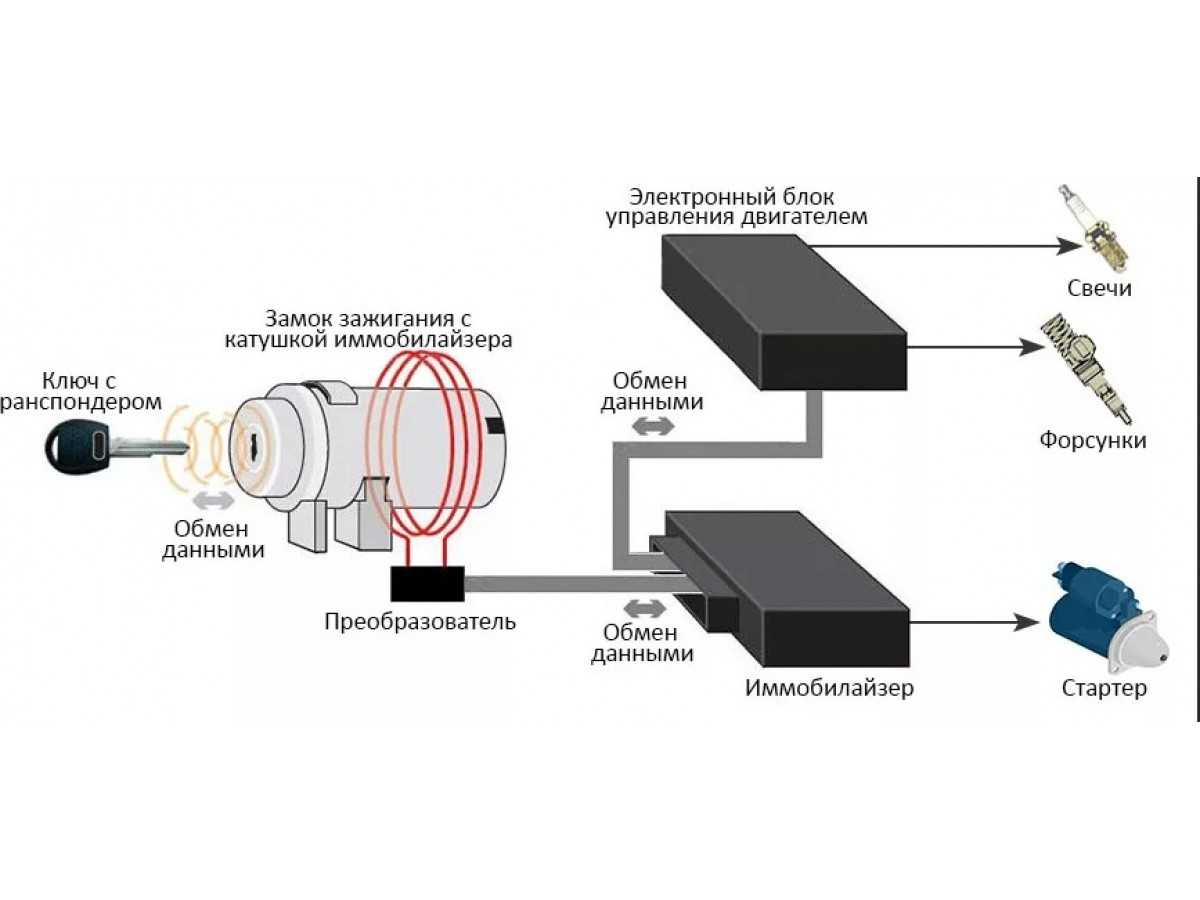

Как работает иммобилайзер, конструктивные особенности
Чтобы разобраться, как разблокировать иммобилайзер, нужно понять из чего он состоит и как работает. Разберем на примере контактного типа устройства.
Основные конструктивные элементы иммобилайзера: электронный блок управления, система управления с катушкой, исполнительные механизмы, запрограммированный чип (транспондер).
- Основой ЭБУ (не путайте с основным электронным блоком) является микросхема в которую вшиты специальная программа действий и код обмена. Последний опрашивает ключ на принадлежность его к конкретному авто.
- Задача катушки в системе управления заключается в том, чтобы быстро считывать с ключа всю информацию. Она встроена в замок зажигания.
- Задача исполнительных устройств — разрывать и подавать сигналы, поступающие к электронным системам управляющих подачей горючего, зажиганием и стартером. Также возможно их использование для активации дополнительной электромагнитной системы с помощью которой блокируются механические элементы автомобиля.
- Чип — транспондер, находится в ключе зажигания. В нем прошит уникальный код, который распознает ЭБУ. Если код не соответствует конкретной машине, то электронный блок не даст команду на запуск двигателя.
Некоторые иммобилайзеры могут работать без участия водителя защищая автомобиль от ограбления, но это относится к дорогим моделям.
Благодаря своей компактности, современные иммобилайзеры устанавливаются настолько скрыто, что выявить их, а тем более их тип, практически невозможно, что додает им еще один плюс.
Что такое контрактный двигатель и стоит ли его покупать?
Как все происходит
Разберем на примере автомобилей Лада Калина, Приора, Гранта, Нива Шевроле в которых установлен штатный иммобилайзер АПС 6.
Как мы знаем, в ключе зажигания есть чип-транспондер с уникальным кодом, это касается и обучающего ключа с красной меткой и рабочего.
При вставлении ключа в замок зажигания с помощью катушки, которая расположена рядом по кругу, происходит считывания кода с чипа-транспондера. Информация сразу же передается в блок АПС 6.
Данный блок сравнивает полученный код с кодом, который находится в ЭБУ в постоянной памяти.
Если коды совпадают, то АПС дает разрешение на запуск двигателя. В ином случае завести автомобиль не получится.
Что это вообще такое – иммобилайзер?
Чем это устройство отличается от обычной охранной системы? В первую очередь тем, что степень защиты автомобиля существенно повышается с его использованием. Данный девайс обладает сложной интеллектуальной системой, которая позволяет управлять механизмом только с близкого расстояния, а не дистанционно, как в случае с обычной сигнализацией. Это значит, что в момент открытия двери злоумышленники не имеют возможности перехвата сигнала, который исходит от брелока устройства. Чтобы его перехватить, нужно находиться непосредственно в автомобиле.
Отметим, что хозяева автомобилей с сигнализацией, которые обслуживаются в сомнительных мастерских, могут быть подвержены риску. Дело в том, что сделать копию с брелока сигнализации достаточно просто и не занимает много времени. А угнать автомобиль с существующей копией брелока просто. Но что касается иммобилайзера, то сделать его копию трудно, ведь у злоумышленников обычно нет мастер-карты.
Современные охранные иммобилайзеры славятся компактностью. Их установка осуществляется в скрытых местах. И если правильно установить иммобилайзер, то определить его тип и расположение практически невозможно. Но и это не все. В некоторых видах устройств есть функция защиты от ограбления, которая даже не требует участия владельца.
Характерные особенности иммо для автомобиля марки Гранта
Невзирая на то, что Гранта принадлежит к сегменту автомобилей бюджетного плана, её цена довольно высока, поэтому лишиться своей Лады по причине угона уж точно не хочется ни одному владельцу. Плюс ко всему в руках неопытного водителя абсолютно любая машина превращается в источник серьёзной опасности, как для угонщика, так и для людейокружающих: пешеходов и пассажиров. Для предотвращения потенциальных проблем, на автомобильные средства ставятся многочисленные приборы для предотвращения угона.
В большинстве случаев в современные машины интегрируются сигнализации и иммобилайзеры. У противоугонных устройств данных видов имеются как множество плюсов, так и немало минусов. В первом случае автовладелец получает несколько полезных функций, которые дарят больше комфорта. К примеру, когда вы используете сигнализацию, то попасть внутрь авто можно только с водительского места или же вы можете совершить автоматический запуск двигателя, находясь при этом у себя дома, чтобы машина прогрелась. Тем не менее, это устройство может лишь уведомить автовладельца об угоне, в то время как действие иммо направлено на его предотвращение.
Иммобилайзер – контроллер электронного типа, предназначенный для блокировки запуска автомобильного двигателя при попытке совершить это «левым» ключом. Завести машину можно исключительно с родного ключа со встроенным в него микрочипом, с которого блок для управления снимает идентификационный код.
Сбой в работе ЭБУ
Сам блок очень надёжный, и редко даёт сбой без внешнего вмешательства. Но на него может попадать вода, и это является основной причиной сбоя в работе.
В конструкции кузова есть существенные недоработки, дренажные отверстия около фильтра часто забиваются грязью и через них на блок попадает вода.
Для этого нужно чаще проверять и чистить дренаж. Также вода может заливать ЭБУ после установки сигнализации, когда заглушки ставят неплотно или вообще забывают их поставить.
Можно попробовать просушить блок, но если это не помогло его придётся заменить. Эту проблему можно частично решить, обмотав блок плёнкой или залив герметиком, но тогда это чревато появлением конденсата внутри ЭБУ.
Снять ЭБУ несложно, он располагается напротив переднего пассажирского сиденья, под бардачком, за шумоизоляционной обивкой почти на полу, около ног пассажира.
Последовательность снятия ЭБУ:
- Обесточьте бортовую сеть.
- Выкрутите винт, который крепит обивку салона.
- Аккуратно отогните обивку и слой шумоизоляции.
- Открутите три гайки крепежа ЭБУ.
- Аккуратно отведите блок в сторону и поочерёдно снимите два фиксатора проводов.
После откручивания ЭБУ нужно разобрать и оценить масштаб разрушений. Плату вынимаем из корпуса и внимательно осматриваем. Если она частично выгорела и почернела, то ту ничего не поделаешь, нужна замена.
Но если плата не имеет видимых повреждений или только сгорел выходной ключ, то в этом случае ключ нужно заменить, а плату промыть и просушить. Для начала её нужно вытереть чистой ветошью, затем промыть WD-40 и продуть с компрессора.
После этого несколько раз промыть в спирте и снова подуть. Теперь самый ответственный момент – сушка. С помощью фена для волос, поставленного на максимум 1,5 часа продуваем плату с двух сторон.
Как сбросить ошибку на Гранте
Есть три способа избавиться от значка “Check Engine”:
Используем OBD2 адаптер
Есть на руках качественный диагностический адаптер и нужный софт? Тогда сброс не составит труда. Что делать, если нет программы или диагностического сканера?
Самый простой выход: купить сканер из Китая. Цена – 200-300 рублей. Главное условие: почитать отзывы о совместимости. Будет он читать вашу машину или нет – лотерея.
Как только сканер есть, вставляем его в ОБД разъем слева от бардачка.
Разъем находится в легкодоступном месте слева от крышки бардачка.
На экране появятся сохраненные коды. Там же с помощью Clear logged faults можно сбросить все ошибки и «чек» погаснет. Не навсегда – пока проблема не проявится снова.
Открываем настройки – Коды ошибок – Показать сохраненные.
Вариант, близкий к сканеру – установка бортового компьютера. БК:
Как убрать чек без адаптера
Здесь все проще. Когда под рукой нет OBD или телефона с софтом, нужно просто скинуть клемму с аккумулятора.
Какую клемму снимать – без разницы. Обесточили машину на 5-7 минут и все ошибки должны исчезнуть.
Проблема с методом: срабатывает все реже. Гарантированно сбросит только сканер.

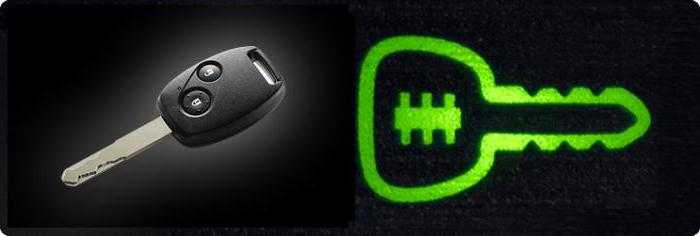

Два ключа зажигания на автомобиле Lada Granta
Первый подходит для повседневного использования и может быть дополнен устройством дистанционного управления. Данный ключ убирает блокировку двигателя. Значит деактивирует работу иммобилайзера Лада Гранта.

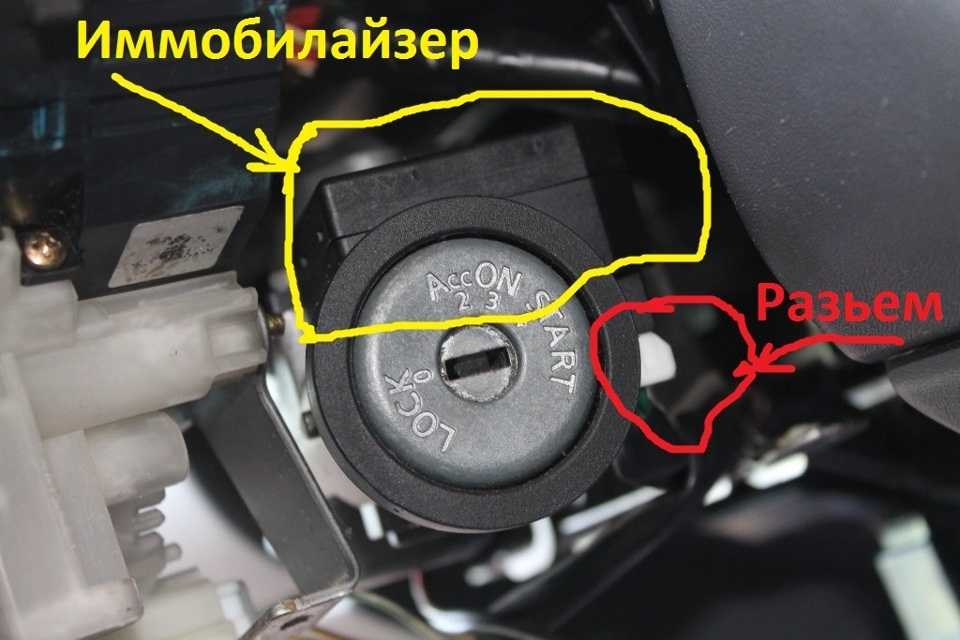

Второй необходим для обучения иммобилайзера Лады Гранта. Где находится иммобилайзер? Обычно помечается красной отметкой. Он подходит не только для запуска двс и внесения изменений в настройку блокировщика двигателя, но и предназначен для управления блокировкой всех без исключения дверей. Таким ключом следует пользоваться только в крайних случаях и держать в надёжном месте. При потере обучающего ключа диллер не будет обслуживать противоугонную систему по гарантии.
Разблокировка кнопкой управления центральным замком
Часто на форумах владельцы пишут, что на «Ладе Калина» иммобилайзер заблокировал запуск двигателя. Что делать и как его разблокировать? Обычно помогает введение аварийного кода. Для этого нужно:
- Выключить зажигание. Лампочка должна медленно начать мигать.
- Включить зажигание, после чего некоторые лампы загорятся и исчезнут, а лампа иммобилайзера начнет мигать ускоренно.
- Нажать и держать кнопку управления центральным замком. Сигнальная лампа должна перестать гореть.
- При нажатой кнопке управления центрального замка мигание лампы уменьшиться. Ведем счет числа миганий лампы и отпускаем кнопку при совпадении с первой цифрой кода.
- Проводим эту операцию снова для всех остальных цифр кода.
Если иммобилайзер заблокировал запуск двигателя «Приоры», «Калины» или «Лады», и вы все сделали правильно по разблокировке, то двигатель можно будет завести. Лампа должна будет гаснуть и светиться каждые 3 секунды, напоминая об отсутствии защиты автомобиля.
Как отключить иммобилайзер Калина: что нужно знать
Начнем с того, что иммобилайзер сегодня является фактически обязательным устройством в любом современном автомобиле. Многие модели АвтоВАЗ также не стали исключением, в том числе иммобилайзером оснащена и популярная Lada Kalina. При этом в отличие от иномарок, иммо на ВАЗ может работать со сбоями.
В свою очередь, ошибки иммобилайзера Калина не позволяют нормально эксплуатировать автомобиль, что является большой проблемой для владельца. В подобной ситуации может потребоваться отключить ИММО на Калине
Далее мы рассмотрим, как отключается иммобилайзер на Калине, а также на что следует обращать внимание
Что такое иммобилайзер и как его использовать на Lada Granta
Иммобилайзер Лада Гранта и любой другой машины – это специальное противоугонное устройство, которое не позволяет двигателю запуститься. Автомобилисты пользуются им очень редко, даже если иммобилайзер Лада Гранта есть в комплектации, другие же просто не знают о существовании такого устройства. Но безопасностью нельзя пренебрегать, и именно поэтому всем без исключения владельцам Lada Granta следует обязательно ознакомиться с конструкцией и принципом работы данного модуля.
В момент, когда водитель вставляет ключ зажигания, иммобилайзер Лада Гранта проходит идентификацию с помощью кода. При совпадении никаких препятствий для запуска двигателя не возникает и можно начинать движение. В противном случае автомобиль заблокируется до получения правильного кода. Существует один важный минус использования этого устройства – если иммобилайзер Лада Гранта сломается, то завести машину будет возможно только после починки или замены модуля. В такой ситуации из контроллера удаляется старый код и записывается новый
Так что, если моргает иммобилайзер, следует задуматься и обратить внимание на это
В автосалоне иммобилайзер Лада Гранта активируют на процедуре предпродажной подготовки под присмотром будущего владельца. Если же покупатель отказывается использовать данную функцию, то это заносится в сервисные документы, где заверяется печатью автосалона и подписью покупателя.
Активация и деактивация иммобилайзера Калина
Прежде всего, Калина имеет два ключа зажигания (черный и красный мастер-ключ). Красный ключ необходим для активации иммо. Чтобы включить иммобилайзер Калины, потребуется сесть в машину, закрыть дверь, после чего вставить красный ключ в замок и включить зажигание.
Когда зуммер выдаст три сигнала, зажигание следует выключить, дальше нужно вытащить ключ. Далее нужно в рамках 5 секунд вставить в замок черный ключ, включить зажигание. Далее зуммер издаст три сигнала, затем еще два через небольшой промежуток времени (в общей сумме 5). После 5 сигналов зажигание можно выключить, ключ следует вынуть из замка.
Затем в рамках 5 секунд нужно вставить красный ключ, выставив его в положение включения зажигания. После нужно выждать, пока зуммер издаст 5 сигналов, затем выключить зажигание
Обратите внимание, ключ вынимать из замка не следует
Далее зуммер издаст 1 сигнал, после за 5 секунд нужно включить зажигание. Теперь необходимо ждать 5 секунд, за это время моргнет аварийка и сработает звуковой сигнал (клаксон издаст гудок).
Теперь следует переходить к установке специального кода иммобилайзера. Сначала потребуется повернуть красный ключ и включить зажигание, после чего выждать, пока не погаснет лампочка иммобилайзера на панели приборов.
Далее потребуется ввести цифры шестизначного кода (от 1 до 9). Ввод осуществляется быстрыми нажатиями педали газа (нажимать педаль нужно до упора). При нажатии на педаль будет загораться значок иммобилайзера, если же отпустить педаль, лампа погаснет.
Следующий шаг — отключение иммобилайзера. При необходимости отключить иммобилайзер Калина, нужно знать код, ранее прописанный в память блока управления. Кстати, в некоторых случаях выключение и последующая активация иммо позволяет избавиться от сбоев и ошибок (например, если по непонятной причине горит иммобилайзер на Калине, мотор заглох и не заводится двигатель Калины и т.д.).
Чтобы отключить иммобилайзер при помощи кода, потребуется выполнить следующее:
- Включить зажигание. Кстати, если использован ключ с поврежденным чипом или чип не распознается, может сработать стартер, но мотор не заведется, так как цепь подачи топлива и зажигание все равно отключены.
- Далее на панели приборов произойдет активация и начнет моргать значок иммобилайзера. Далее следует подождать около 60 сек., пока лампочка иммо не погаснет. Затем следует ввести код, нажимая на педаль газа. Чтобы разделить цифры при вводе, необходимо после каждого числа выдерживать паузу около 6 секунд, выжав до упора и удерживая педаль нажатой до упора.
После того, как будет введена последняя цифра, цепь топливного насоса активируется, на панели приборов будет гореть значок иммобилайзера. Если же код по ошибке будет введен неправильно, значок будет моргать. В такой ситуации ввод кода нужно повторить, причем с самого первого числа.
Элементы конструкции иммобилайзера
Как понять, почему иммобилайзер заблокировал запуск двигателя? Что делать в этом случае? Для начала нужно понять, как он работает и определить его основные конструктивные элементы.
Главная составляющая иммобилайзера – это электронный блок управления. Его функционал обеспечивает микросхема, которая прошита под конкретную программу действий. Микросхема содержит специальный код обмена, который используется при «опросе» ключа автомобиля. Также внутри есть катушка, считывающая информацию с ключа.
Вторым важным элементом является исполнительный механизм, который содержит несколько электромагнитных реле. Как только электронный блок подает команду, коммутирующие механизмы разрывают цепочки сигналов, которые поступают к важных элементам автомобиля. При желании можно подключить дополнительную электромагнитную систему, которая будет блокировать неэлектрические устройства.
Третий элемент – транспондер, который представляет собой запрограммированный чип. Он есть в каждом ключе, который вставляется в замок зажигания. Этот транспондер передает системе автомобиля уникальный код, при распознавании которого блок управления дает разрешение или отказ на запуск двигателя.
Подробнейший алгоритм перенастройки иммобилизатора
В первую очередь необходимо закрыть все салонные двери и вставить так называемый обучающий «красный» ключ, активировать зажигание двигателя. Если сигнализатор светится ровно, – значит, следует провести процедуру обучения. Далее требуется отключить зажигание и дождаться, когда мигает иммобилайзер. Извлеките «красный» ключ и вставьте сразу же после этого обычный, включите как обычно зажигание. Вы при этом услышите сначала три подряд непродолжительных звуковых сигнала, через небольшой временной промежуток ещё пару. Выключаем затем зажигание ещё раз и вновь вставляем первый обучающий ключ – должны обязательно прозвучать аналогичным образом три и после таких же два звуковых непродолжительных сигнала. Выключите зажигание и при этом не вынимайте обучающий ключ. Далее последует один непродолжительный сигнал, а индикатор быстро и часто начнет мигать. Снова включите и тут же выключите зажигание, после чего прозвучат 3-извуковых сигнала, а индикатор совсем выключится. Теперь можно убрать обучающий первый «красный» ключ и воспользовавшись обычным сделать пробный запуск двигателя. Таким образом, и работает иммобилайзер для Lada Granta.
Принцип работы
Основное преимущество иммобилайзера перед сигнализацией заключается в способности разорвать нужные для запуска автомобиля цепи и предотвратить его движение, в то время как сигнализация может лишь сообщать об угоне. Даже если вор отключит сигнализацию и попадет внутрь транспортного средства, он не сможет завести мотор и уехать.
Есть модели противоугонной системы, которые позволяют завести двигатель и даже проехать несколько сотен метров, и лишь потом блокировать движение автомобиля.
Практика показывает, что такие системы помогают не только защитить автомобиль, но и поймать преступника.
Узнать, как работает иммобилайзер по внешнему виду машины или ключей нельзя, поэтому и обойти систему практически невозможно.
На всех модификациях Lada Granta устанавливается иммобилайзер первого типа, который блокирует зажигание при открытии чужим ключом и при взломе. Противоугонная защита встраивается в модуль управления электродвигателем и его компонентами. В ее состав входят:
- 2 ключа (первый является действующим, второй — обучающим);
- модуль управления;
- сигнализатор;
- катушка связи в замке зажигания.
В блоке управления системой размещается датчик, а чип с кодом располагается на ключе. Система считывает код и тем самым позволяет или запрещает включение мотора. Световой индикатор контроля размещается на панели приборов и сигнализирует о положении защиты. Также модель оснащена блокиратором дверей, который управляется с брелока: активируется однократным кликом, и деактивируется двойным.
Функционирует противоугонная защита в 2 режимах:
- Опция иммобилайзера деактивирована. В этом случае связь между защитной системой и электронным блоком управления отсутствует, и двигатель при запуске третьим лицом не блокируется.
- Функция активна. В таком режиме запуск мотора возможен лишь действующим ключом. При попытке завести двигатель другим образом, ЭБУ блокируется.
