Мигающий стоп сигнал своими руками
Многие обратили внимание, что в автомобилях, которые участвуют в формуле 1, стоп сигнал не только горит красным, но и мигает. Такого рода сигнал дает понять, что выполняется торможение
По аналогии люди дорабатывают стоп сигнал своих автомобилей. Есть много способов достичь мигания стоп сигнала, рассмотрим наиболее популярные.
Мигание стоп сигнала при помощи реле поворотника
Понадобятся следующие элементы:
- реле поворота с 3-мя контактами (792777, 495.3747, 481.3747);
- колодка для реле;
- 3 провода, около 20 сантиметров каждый;
- 3 фишки, вида «папа».
Дальше выполняем подключение по схеме, а именно: плюс в 49 контакт, массу в 31 контакт, а плюс лампочки в контакт 49а.
Результат на видео
Мигающие стоп сигналы по схеме двух таймеров
Эта схема имеет некоторые преимущества, но требует большой багаж знаний, времени и сил на воплощение. Имеет одно отличие от первой схемы: мигают стопы в первый момент торможения, а потом просто светятся в обычном режиме.
При желании, можно отрегулировать частоту вспышек и продолжительность мигания.
Для воплощения схемы в жизнь необходимо следующее:
голоса
Рейтинг статьи

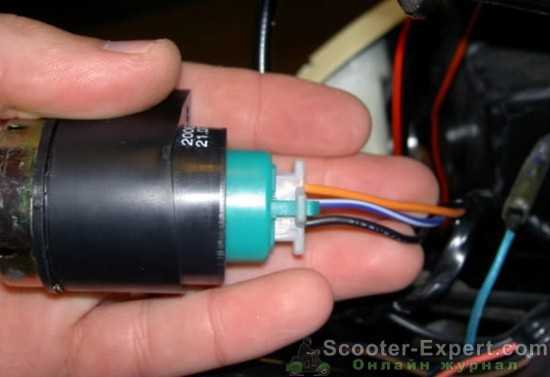

Как заменить реле поворотов на скутере — Скутер-Эксперт — онлайн журнал о скутерах и технике
Реле поворотов на скутере необходимый атрибут правильной работы указателей поворота. Если поворотники вдруг изменили частоту мигания, не мигают вообще или замирают во включенном положении и это при исправной электропроводке, аккумуляторе и лампочках, очевидно, что реле поворотов нужно заменить. В зависимости от модели скутера, его расположение может варьироваться от пространства под передним пластиком, до задней части скутера.
Как правило, производитель старается размещать реле поворотов именно под передним пластиком. С виду это небольшой прямоугольный, цилиндрический или квадратный пластиковый предмет, напоминающий реле стартера внешне. Рассмотрим поэтапно, как правильно заменить реле поворотов на скутере:
- Устанавливаем скутер на центральную опору.
- Определяем место нахождения реле поворотов именно на вашем скутере, для этого можно воспользоваться руководством по эксплуатации вашей модели.
- Деталь обычно крепится к раме скутера на резиновых хомутах. Извлекаем реле.
- Аккуратно отсоединяем пластиковый разъем реле. Обычно он соединен напрямую с корпусом детали, без дополнительной проводки, однако на некоторых моделях можно встретить экземпляр, указанный на фото выше.
- Подключаем к бортовой сети новое реле поворотов и устанавливаем его на место.
- Все остальные операции по сборке пластика производятся в последовательности, обратной разборке.
Реле поворотников на микроконтроллере, схема, печатка
Один знакомый попросил собрать ему реле поворотов без реле, то есть на транзисторном ключе, микроконтроллере. Вот и вышло электронное реле поворотов. За основу взял микроконтроллер pic12f675, можно сделать прошивку и под pic12f629. Код получился не сложным, не буду утверждать что он абсолютно правильный, но реле работает исправно.
В цепь добавил контрольный светодиод. То есть когда питание на реле есть, но нагрузка не подключена реле молчит. А при включении нагрузки светодиод начинает мигать показывая что реле работает.
В качестве силового ключа применил мощный п-канальный МОП.Вот собственно схема устройства.
реле поворотов на микроконтроллере

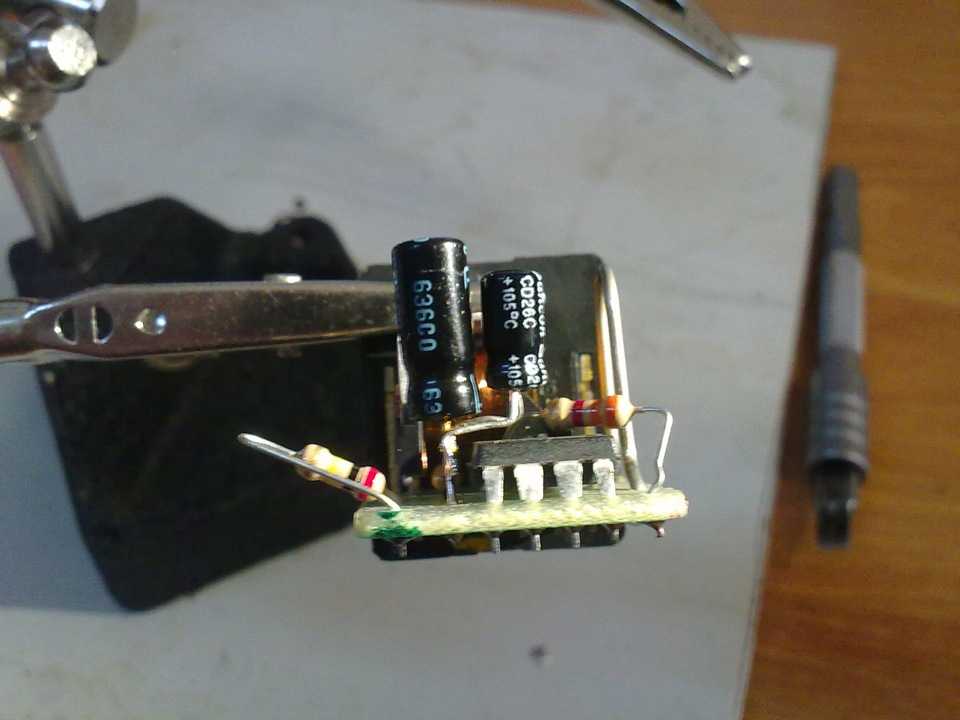

Сразу сделал устройство в стандартном корпусе и применил смд компоненты.Плата реле поворотов

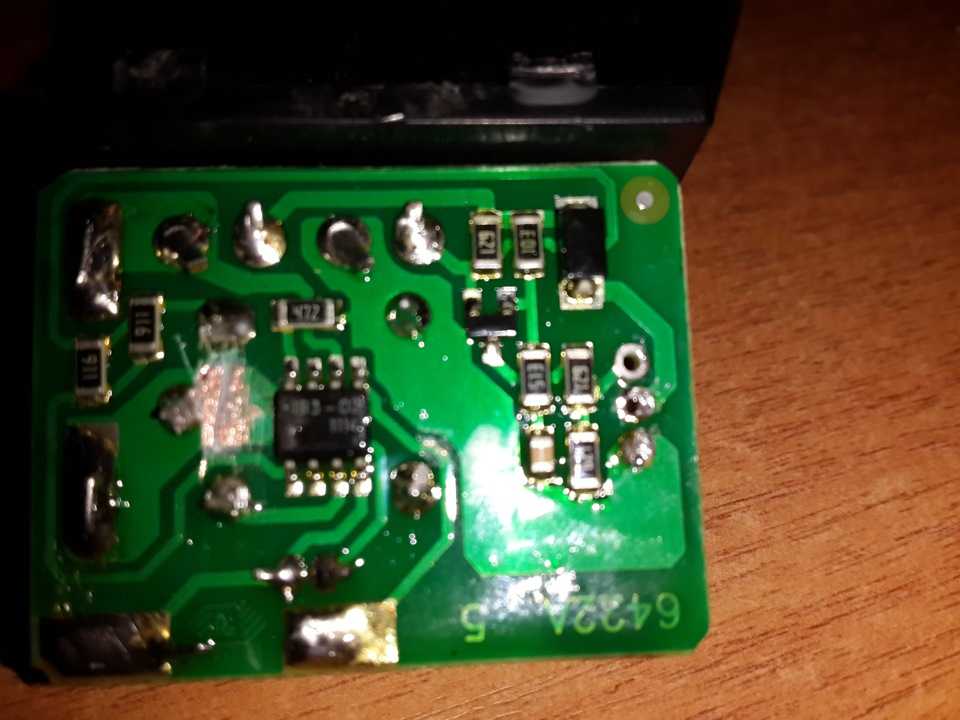

Вид со стороны деталей. сторона дорожекФото готового устройства.
Cкачать схему, плату, прошивку и исходник.
Автор; Максим Батурин, Мурманск
xn--100—j4dau4ec0ao.xn--p1ai
Методика проверки регулятора напряжения скутера
Так устроены китайские скутеры, что у их часто сгорает реле-регулятор, который ещё именуют регулятором напряжения. Регулятор напряжения представляет собой электрическую схему с 4 выводами для подключения в электросеть скутера.
Неисправность регулятора напряжения приводит к очень плачевным последствиям:
Поначалу выгорают лампы подсветки приборной панели и центральная лампа близкого/далекого света. Происходит это из-за того, что напряжение от генератора не ограничивается на уровне 12 вольт, что приводит к тому, что на лампы поступает завышенное напряжение от 16 до 27 вольт и выше. Напряжение, подаваемое на лампы, гуляет и находится в зависимости от оборотов мотора. Даже на холостом ходу лампы светят так, что ослепляют, хотя должны светить в половину собственной наибольшей яркости.
Если не убрать неисправность регулятора напряжения и бросить всё как есть (многие так и делают – просто ездят без света), то с течением времени выходит из строя аккумуляторная батарея, потому что напряжение её зарядки превосходит допустимое. При неисправном регуляторе напряжения на аккумулятор поступает напряжение более 15 вольт, тогда как штатное напряжение зарядки должно быть в границах 13,5 – 14,8 вольт. Всё это приводит к тому, что аккумулятор начинает течь – кислота начинает проникать через клапаны. Это приметно невооружённым глазом. И хотя при восстановлении штатного режима заряда аккумулятор восстанавливает свою работу, но срок его службы резко миниатюризируется.
Также при неисправном регуляторе напряжения аккумулятор перестаёт правильно заряжаться и теряет свою ёмкость. Потому завести скутер с кнопки не удаётся. Приходиться заводить с кикстартера.
Думаю, сейчас понятно, как принципиально впору поменять неисправный регулятор напряжения на китайском скутере.
Как проверить регулятор напряжения на скутере? Идеальнее всего (и надёжней) сделать это не демонтируя сам регулятор напряжения. Нам пригодится хоть какой мультиметр с функцией вольтметра. Подойдёт хоть какой рядовой DT-830 либо аналогичный. Что нужно сделать? Необходимо замерить напряжение на выходе регулятора напряжения.
Как проверить реле зарядки, регулятор напряжения
В данном видео я покажу как проверить двухфазное реле регулятор напряжения, так же его именуют реле зарядк…
Как проверить исправен ли реле регулятор мотоцикла?
Как проверить исправен ли генератор байка? — .
Все измерения проводились на китайском скутере ABM Storm L ZW50QT-16.
Чтобы добраться до реле-регулятора откручиваем передний обтекатель, в котором установлена центральная фара. Находим там на раме коробочку с 4 выводами: красным , зелёным , жёлтым и белым.
Ставим скутер на подножку и заводим его. Через некоторое время работа двигателя стабилизируется на холостом ходу. Далее замеряем напряжение между зелёным и красным проводом. Мультиметр ставим в режим измерения постоянного напряжения на предел 20V. Вот взгляните, как это можно сделать.
На дисплее должно отобразиться напряжение около 14,6 — 14,8 вольт, как на фотке. Это нормальное, штатное напряжение.
Затем нам нужно замерить напряжение, которое поступает на осветительные лампы. Напряжение на центральную лампу дальнего/ближнего света подаётся не постоянное, а переменное (пульсирующее), поэтому переключаем мультиметр на режим измерения переменного напряжения 20V. На мультиметре, которым пользовался я (Victor VC9805A+) нужно для этого нажать кнопку DC/AC (Alternating Current – переменный ток). После этого замеряем напряжение между зелёным и жёлтым проводом. Просто переставляем щуп с красного на жёлтый провод, так как зелёный провод – это общий провод в электросети скутера.
На дисплее мультиметра должно показаться напряжение в районе 12 вольт. У меня показало 11,4 – 11,6 вольт. Это нормально, так как скутер работает на холостых. Если есть помощник, то можно попросить его чуть погазовать, чтобы увеличить обороты двигателя и, следовательно, напряжение с генератора. В любом случае напряжение не должно сильно меняться и находиться в районе 12 вольт.
Это был замер напряжения на выходе исправного регулятора напряжения (реле-регулятора).
А теперь посмотрим, что покажет вольтметр при замере напряжений на выходе неисправного регулятора напряжения скутера.
Электронное реле: схема и принцип работы
Конструкция электронного реле поворотов состоит из двух основных частей. Из стандартного электромагнитного реле, выполняющего коммутацию и электронного ключа, обеспечивающего определенную частоту срабатывания данного устройства.
Нихромовая струна заменена электронным ключом. С его помощью происходит подача и снятие напряжения с обмотки электромагнитного реле в определенные промежутки времени. Основой ключа служат микросхемы или дискретные элементы. Они являются составными элементами задающего генератора и цепей управления.
Принцип работы электронного реле очень простой. Когда напряжение подается на реле, в работу включается задающий генератор. С его помощью формируются управляющие импульсы с различной частотой, которые поступают к цепям управления. Посредством импульсов подается или прерывается ток, проходящий по обмотке электромагнитного реле. Такие действия заставляют якорь поочередно притягиваться или опускаться. В результате, происходит замыкание или размыкание контактных групп с определенной частотой, обеспечивая такое же мигание сигнальных ламп.
Все электронные элементы реле смонтированы на отдельной плате. Электромагнитное реле располагается над платой. Оба они размещаются в пластиковом корпусе. Контакты выводятся наружу снизу или сбоку. Для крепления корпуса имеются отверстия и проушины под болтовые соединения.
Реле поворотов схема включения
Схема указателя поворотов
642 Google+
Указатели поворот в напряжённом современном автомобильном потоке имеет очень большое значение, и неисправность доставляет большие неудобства. Схема указателя поворотов на отечественных и импортных автомобилях практически одинаковая. В зависимости от года выпуска автомобиля в качестве прерывателя применяется электромагнитнотепловые, или электронные реле. Принцип подключения всех реле практически идентичный. В настоящее время на некоторых импортных автомобилях и ВАЗ 2170 «Приора» реле указателей поворотов отсутствует, его функцию выполняет электронный блок управления электропакетом. В этой статье рассматривается только классическая схема указателя поворотов. Рассмотрим схема указателя поворотов с применением реле. В данных схемах реле включается последовательно с сигнальными лампами через переключатель поворотов. Исключение составляет схема соединения реле поворотов типа РС 950 и его аналогов, применяемых на грузовых автомобилях. К схеме подключения этого реле вернёмся несколько позже. Для начала рассмотрим схему подключения указателей поворотов с электромагнитнотепловым реле типа РС 59. Как видно из рисунка схема очень простая.
При включении зажигания питание подаётся на реле поворотов, а при переводе переключателя поворотов в ту или иную сторону происходит соединение реле через сигнальные лампы с минусом. При этом при замыкании контактов реле лампы загораются, а при размыкании тухнут. Применение аварийной сигнализации с этим реле не возможно из-за его нагрева при работе и быстром выходе из строя при большой потребляемой лампами мощности. Кроме этого это реле не будет работать с диодными лампами, так как ток потребления этих ламп не достаточен для замыкания контактов. Подробно о работе такого реле описано в статье «Реле поворотов ВАЗ-2101»Следующая схема подключения с электронным реле, кроме реле типа РС 950 и его аналогов. Электронные реле, как правило, имеют от 3-х до 5-ти выводов, а схема их подключения принципиально идентична выше описанной. Так как электронные реле позволяют коммутировать большие токи в отличие от электромагнитнотепловых реле, то появляется возможность включение через них аварийной сигнализации. Для реализации этого в схему дополнительно включается кнопка включения аварийной сигнализации. Способы её включения на разных автомобилях могут отличаться, но не значительно. В режиме указателей поворотов питание на реле через контакты кнопки аварийной сигнализации подаётся от замка зажигания, а в режиме аварийной сигнализации непосредственно от аккумуляторной батареи. Так же кнопка в режиме аварийной сигнализации соединяет своими контактами вывод сигнальных ламп реле с сигнальными лампами в обход переключателя поворотов. Подключение электронного реле от электромагнитнотеплового отличается лишь наличием вывода соединённого с массой автомобиля.
Реле поворотов типа РС 950 в схема указателя поворотов включается до переключателя поворотов, в отличие от простого электронного реле. Это обусловлено способом подключения контрольных ламп. Реле состоит из электронной части, которая управляет электромагнитным реле. При включении поворотов одного из бортов автомобиля импульсы тока от электромагнитного реле подаются на переключатель поворотов, дальше через выводы реле поворотов, катушки электромагнитных реле или герконы контрольных ламп, поступают на сигнальные лампы. Ниже приведена принципиальная схема подключения реле.
«Если Вы заметили ошибку в тексте, пожалуйста выделите это место мышкой и нажмите CТRL+ENTER»
admin 03/12/2013″Если статья была Вам полезна, поделитесь ссылкой на неё в соцсетях» avtolektron.ru
Схема реле поворотов
- Как работает электромагнитно-тепловое реле
- Электронное реле: схема и принцип работы
- Распиновка реле поворотов
- Реле поворотов своими руками
Все водители обязаны обозначать маневры, совершаемые на дороге, включением указателя поворотов. Такой мигающий сигнал имеется в каждом автомобиле. Его рабочий режим создает реле поворотов, схема которого подает ток к лампочкам и обеспечивает их мигание. Одновременно подается звуковой сигнал в виде щелчков, напоминающий о включенном указателе поворотов. Все эти действия обеспечивает специальная схема реле поворотов.
Среди различных конструкций наибольшее распространение получили электромагнитно-тепловые и электронные реле. Последние устройства считаются более современные и устанавливаются на всех поздних моделях автомобилей.
Монтажный блок предохранителей ваз 2114 схема
Блок предохранителей в ВАЗ-2114 расположен под капотом, слева по ходу движения автомобиля, с краю под левым дворником увидите черный ящик. Чтоб его открыть нужно отодвинуть слева две защелки. Снимаем крышку, там находятся реле и предохранители.
На крышке с внутренней стороны нанесена маркировка, обозначает назначение реле и предохранителей.
Приводим ниже назначение всех реле и предохранителей в ВАЗ-2113 и 2114
| К1 | Реле включения электровентилятора |
| К2 | Реле-прерыватель указателей поворота и аварийной сигнализации |
| К3 | Реле стеклоочистителя |
| К4 | Реле контроля исправности ламп стоп-сигнала и габаритных огней |
| К5 | Реле включения стеклоподъёмников |
| К6 | Реле включения звукового сигнала |
| К7 | Реле включения обогрева заднего стекла |
| К8 | Реле включения дальнего света фар |
| К9 | реле включения ближнего света фар |
Цепи защищаемые предохранителями
| № предохранителя | Защищаемые цепи |
| F1(20A) | Реле включения задних противотуманных фонарей. Лампы задних противотуманных фонарей. Сигнализатор включения задних противотуманных фонарей |
| F2(10A) | Лампы указателей поворота. Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации |
| F3(10A) | Плафон освещения салона. Плафон индивидуального освещения салона. Лампа подсветки выключателя зажигания. Лампы стоп-сигнала. Маршрутный компьютер |
| F4(20A) | |
| F5(20A) | Звуковой сигнал.Реле включения звукового сигнала (обмотка). Реле включения звукового сигнала (контакты),
Релевключения электровентлятора (контакты). Электродвигатель вентилятора системы охлаждения |
| F6(30A) | Выключатели электростеклоподъёмников. Электростеклоподъёмники. Реле включения электростеклоподъёмников (контакты) |
| F7(20A) | Электродвигатель отопителя.Электродвигатель омывателей.Электродвигатель омывателя заднего стекла. Электродвгатель очистителя заднего стекла. Реле включения электростеклоочистителя (обмотка). Лампа освещения вещевого ящика |
| F8(7.5A) | Правая противотуманная фара |
| F9(7.5A) | Левая противотуманная фара. Реле включения противотуманных фар (контакты) |
| F10(7.5A) | Указатели поворота в режиме указания поворота и соответствующая контрольная лампа. Реле включения электродвигателя вентилятора (обмотка). Контрольная лампа резерва топлива,давления масла, стояночного тормоза,уровня тормозной жидкости. Контрольная лампа заряда аккумуляторной батареи. Комбинация приборов.Вольтметр. Система управления электропневмоклапаном карбюратора. Реле-прерыватель контрольной лампы стояночного тормоза |
| F11(7.5A) | Лампы габаритных огней по правому борту |
| F12(7.5A) | Правая фара (ближний свет) |
| F13(7.5A) | Левая фара (ближний свет) |
| F14(7.5A) | Левая фара (дальний свет). Контрольная лампа включения дальнего света фар. |
| F15(7.5A) | Правая фара (дальний свет). |
| F16(15A) | Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указателей поворотов). |
Схема соединений внутри блока предохранителей ВАЗ-2114 и ВАЗ-2115
(наружная цифра в обозначении наконечника провода — номер колодки, а внутренняя цифра — условный номер штекера)
Как работает электромагнитно-тепловое реле
Данные приборы уже не используются в современных автомобилях. Однако в старых моделях они до сих пор находят широкое применение.
Конструкция электромагнитно-теплового реле довольно простая, в ней используется схема подключения поворотников через реле электромагнитного типа. Оно изготавливается в виде цилиндрического сердечника, а в качестве его обмотки используется тонкий медный провод. Вверху сердечника располагаются две группы контактов, а с каждой стороны установлены металлические якоря. Первая группа контактов замыкает цепь, где имеется контрольная лампочка, расположенная на панели приборов. С помощью других контактов происходит замыкание цепи с лампами в указателях поворотов. Именно они обеспечивают мигающий режим.
Частые неисправности поворотников и аварийки, и как их устранить
Если поворотные огни перестали работать, нужно провести диагностику и попытаться устранить выявленные неисправности. Когда сделать это своими руками не получается, стоит обратиться в автосервис.
Переключатель поворотов
Чтобы выявить такую поломку, проверяют работоспособность контактов при нахождении переключателя в разных положениях. Осматривают пластиковые или металлические элементы. При этом возможны оплавление или появление нагара. Тогда реле щелкает, однако ни правый, ни левый поворотный механизм не работают.
Для устранения поломки переключатель снимают, разбирают. После очистки контактов деталь собирают в обратной последовательности. Сделанное заранее фото облегчит работу.
Реле поворотов
Неисправный элемент требует незамедлительного ремонта. Деталь стоит недорого, поэтому про запас покупают 2 шт. Реле расположено в установочном блоке предохранителей в моторном отсеке или внутри салона. Определить местоположение искомой детали помогает инструкция по эксплуатации. В монтажном блоке имеется изображение, описывающее назначение переключателей и реле.
Светодиодная мигалка с низковольтным питанием
Случается, что в качестве источника питания выступает батарейка с напряжением 1,5 или 3 вольта. Этого напряжения явно недостаточно, чтобы светодиод ярко светился. В электронных схемах питание на него чаще всего подается через транзистор, на котором падает 0,7 В, так что светодиод в таком случае не будет гореть совсем. В этом случае применяется специальная схема, где дополнительное напряжение создает электролитический конденсатор.
В момент включения питания оба транзистора закрыты, и конденсатор С2 заряжается через резисторы R3, R2, напряжение на нем растет. Конденсатор С1 заряжается через резисторы R1, R2, напряжение на нем также растет. В итоге открывается транзистор VT1, который, в свою очередь, открывает транзистор VT2. В результате источник питания и конденсатор С2 включаются последовательно, и на светодиод подается повышенное напряжение питания. По мере разряда конденсатора С2 светодиод гаснет. Далее цикл повторяется.
Ищем поломку своими руками
Первичную диагностику можно провести контрольной лампочкой, но для проверки состояния цепи потребуется тестер. Если вы знаете, как пользоваться мультиметром, то в режиме измерения сопротивления сможете самостоятельно «прозвонить» проводку на предмет обрыва.
Если при включении правого/левого поворотника вы отчетливо слышите щелканье реле, проверьте сопротивление участка цепи с подрулевым переключателем. Если не работает только левая либо права сторона, причина точно в переключателе или в проводке цепи от него к лампочкам.
Если реле указателей поворотов не щелкает совсем, проверьте состояние контактов, плюсовой провод и массу. Если после включения зажигания к реле не приходит «+», проблема, скорее всего, в участке цепи от монтажного блока к реле.
Подрулевой переключатель
Причина неисправности может быть как в механическом повреждении пластмассовых либо контактных элементов, так и в образование нагара. В процессе работы поворотников контакты могут подгорать, из-за чего увеличивается сопротивление и падает сила тока в цепи. При этом характерно, что в случае окислов, нагара реле указателей может щелкать, но лампы загораться не будут.
Для ремонта подрулевой переключатель нужно будет снять с рулевой колонки и разобрать. Внутри корпуса располагается множество контактных площадок, поэтому для беспроблемной сборки запоминайте расположение всех подвижных элементов.
Где находится и как проверить реле поворотников
Реле указателей поворотов находится в монтажном блоке предохранителей в салоне либо под капотом. Точное месторасположение вы можете узнать из руководства по ремонту и эксплуатации вашего автомобиля. Часто с внутренней стороны монтажного блока графически изображено предназначение реле, предохранителей.
Отпаивание элементов со схемы, микротрещины в местах пайки, выход из строя главной микросхемы – наиболее распространенные причины неисправности указателей поворотов.
Почему поворотник быстро мигает?
Такое незначительное раздражение может случиться с кем угодно, и в большинстве случаев в этом нет ничего серьезного. Например, самой частой причиной, по которой сигнал поворота мигает очень быстро, может быть перегоревшая лампочка. Например, если перегорел хотя бы один указатель поворота – передний, задний или дополнительный – этого достаточно, чтобы изменить текущее сопротивление в сети. В результате вся сторона, на которой неисправна лампочка, будет очень быстро мигать. Достаточно прикрутить новую лампу и все будет хорошо.
Если левый или правый указатель поворота быстро мигает, но все лампочки исправны, проблема другого характера. В качестве альтернативы, возможно, что на основании лампы и в контакте с самим картриджем образовались нагар, ржавчина или грязь, из-за чего контакт будет нестабильным. Это может быть причиной того, что указатель поворота ВАЗ 2109, или любой другой машины быстро мигает. Для решения этой проблемы придется разобрать все поворотники и очистить все лампы и контакты.
Гораздо реже поворотник ВАЗ 2107 быстро мигает из-за неисправности реле указателя поворота. Как правило, реле живут не один десяток лет, поэтому эту причину можно считать исключением.
Наконец, еще одна причина, по которой сигнал поворота мигает быстро, – это установка светодиодных ламп, а не обычных лампочек с нитью накала. Светодиодные лампы имеют совершенно разное сопротивление, поэтому их установка тоже может вызвать частое мигание указателя поворота.
Если все эти варианты не подходят вашему корпусу, если лампочки новые, контакты чистые, реле работает, предохранители исправны – вам не повезло, так как проблема в самой проводке. Если вы не электрик, самостоятельно справиться с этой проблемой не получится – обратитесь в автосервис.
Мы надеемся, что смогли помочь вам решить проблему, почему указатель поворота часто мигает. Прочтите другие наши статьи, улучшите свои знания, потому что автоматический ремонт – это просто.
В этой статье мы рассмотрим основные причины, по которым не работают поворотники на таких моделях судов, как: 2108, 2109,21099, 2113, 2114, 2115. Все эти модели относятся к семейству SAMARA и имеют схожую электронику. Во всяком случае, эта статья подходит для всех автомобилей, т.к причины неисправности у всех одинаковые.
Ремонт поворотников во многих случаях – простая задача. Главное – найти причину неисправности.
Разновидности поворотников для мотоциклов
Сейчас на рынке представлено большое количество самых разнообразных указателей поворотов для мотоциклов. Причем, обладатель своего «двухколесного любимца» может выбрать как оригинальные изделия для конкретной модели, так и универсальные комплекты, которые подходят для установки на большинство распространенных марок мотоциклов. В зависимости от производителя и модели цена на такие устройства колеблется в широких пределах.
Например, передние светодиодные поворотники (2 штуки) для «Kawasaki Ninja 300» от стоят около 3000 рублей.
А комплект универсальных поворотников «Mini Carbon Short» (), который можно установить на замену штатных изделий, подойдет для многих моделей мотоциклов, скутеров и мопедов (Honda, Yamaha, Suzuki и других) и стоит 700÷900 рублей.
Сейчас многие владельцы меняют поворотники на своих мотоциклах не только по мере необходимости (когда разбилось стекло, сломался держатель и так далее), но в тюнинговых целях. Такие устройства могут не только выполнять свою основную функцию – указывать направление поворота, но и придавать мотоциклу более привлекательный и запоминающийся вид. Например, красивые поворотники в никелированном корпусе от «Heinmo», «Highway Hawk» или «T Tocas» будут стоить в пределах 2500÷3900 рублей. Однако, они изменят внешний вид вашего байка до неузнаваемости.
Они более экономичны (что немаловажно для маломощных моделей мотоциклов и скутеров).
Срок эксплуатации у них значительно больше.
Светят они ярче (что положительно влияет на безопасность дорожной обстановки).
Это интересно: Brabus представит самый быстрый в мире кабриолет
Однако, замена штатных поворотников (с обычными лампочками) на светодиодные приборы имеет некоторые нюансы, с которыми необходимо считаться.
Подготовка к проверке
Перед тем, как проверить реле на работоспособность мультиметром, нужно понять, что вообще предстоит проверять. Для этого стоит воспользоваться даташитом (datasheet).
Они ищутся по маркировке на корпусе. Просто «забейте» в поисковик значение и найдете необходимый документ.
Иногда схема реле нанесена прямо на корпус, что удобнее. Гуглить в этом случае ничего не понадобится.
А как проверить твердотельное реле мультиметром, если ни даташитов, ни схемы нет? Придется визуально определять необходимые контакты:
Осмотр. Обычно управляющие контакты чуть светлее остальных, по этому маркеру можно сориентироваться. На схеме контакты выглядят так.
Изучение платы. Если реле впаяно, то можно найти на текстолите питающие дорожки. К тому же нередко производитель подписывает контакты.
Поиск схемы платы. Еще вариант – поискать эту плату с разбором комплектующих. В структурных схемах компоненты могут быть подписаны.
Что такое реле и как определить его контакты – понятно, осталось подготовить мультиметр. Единственное, что потребуется – проверка батарейки.
Она должна быть хорошо заряжена, иначе тестер «начнет врать».
Собираем простую схему мигающего светодиода на одном транзисторе
Самая простая схема мигалки состоит из трех радиоэлементов, а четвертый – светодиод. Хотя в качестве ключевого элемента представлен транзистор, его база не подключена, и полупроводник работает как динистор.
При включении питания конденсатор не заряжен, между эмиттером и коллектором присутствует низкое напряжение, динистор закрыт и не пропускает электрический ток, светодиод не горит. По мере заряда конденсатора напряжение на нем и на динисторе растет. В определенный момент динистор открывается, и конденсатор разряжается через светодиод. Далее цикл повторяется. Частота мерцаний светодиода определяется емкостью конденсатора и сопротивлением резистора.
Всю схему легко разместить в спичечном коробке. Мигающий светодиод и провода питания удобно закрепить горячим клеем.
Если сделать несколько подобных светодиодных мигалок и включить их вместе, получится гирлянда. Так как радиоэлектронные элементы имеют определенный разброс параметров, светодиоды будут мерцать в хаотичном порядке. При этом мигалку можно изготовить в виде единого блока, как на фото.
Замыкает поворотник
См. Узел заднего фонаря. Задняя световая панель – слабое место наших автомобилей. Скорее всего, проблема опять же в следе оксида. Из-за коррозии разные пути соприкасаются и замыкаются, в результате чего предохранитель перегорает.
В этой статье мы рассмотрим основные причины, по которым не работают поворотники на таких моделях судов, как: 2108, 2109,21099, 2113, 2114, 2115. Все эти модели относятся к семейству SAMARA и имеют схожую электронику. Во всяком случае, эта статья подходит для всех автомобилей, т.к причины неисправности у всех одинаковые.
Ремонт поворотников во многих случаях – простая задача. Главное – найти причину неисправности.
Не мигают поворотники
Если ваши указатели поворота не мигают, проблема, скорее всего, в реле указателей поворота.
Попробуйте постучать по реле или заменить его, это может быть плохой контакт или проникла вода. Если после замены реле поворотники не мигают, а горят, значит, у реле плохой контакт с блоком предохранителей.
Где реле указателей поворота?
В блоке предохранителей. См. Статью Предохранители. Реле обозначено К2. Также проверьте предохранитель с маркировкой F2 и его контакты с блоком. Возможно, неисправность также кроется в аварийной кнопке или поворотном переключателе
Обратите на них внимание, может контакт снова окислился
Не включается поворотник
Если не загораются поворотники или перестал работать указатель поворота
1) Проверить работу лампы, при необходимости заменить. Замена указателя поворота
2) Проверить все контакты соединений (в колодке, в поворотнике, на включения)
3) Проверить переключатели
4) Предохранители и реле. Заменить, проверить контакты. Если поворотники и аварийная световая сигнализация не работают одновременно, проблема снова на 99% в реле.
Поворотник быстро мигает
Если указатель поворота мигает быстро, скорее всего, перегорела одна из лампочек всех указателей поворота. Проверить и заменить. Кроме того, частые мигания / мигания указателей поворота могут свидетельствовать об окислении микросхемы на задних фонарях или об окислении направляющих в монтажном блоке.
1) Убедитесь, что лампы соответствуют мощности и модели.
2) Снимите массу с указателей поворота
Щёлкает реле поворотников
Некоторые владельцы сталкиваются с постоянным щелчком поворотников.
Проблема заключается в монтажном блоке, то есть в контактах реле. Либо сыпучий, либо окисленный. Может даже реле неисправное. Попробуйте поставить желаемое заводское реле.
Схема реле поворотников
На фото схематически изображено реле указателей поворота.
Красным крестом обозначена точка, в которой цепь должна быть разомкнута для нормальной работы светодиодов в указателях поворота. Если вас интересует оригинальная цепочка реле, просто игнорируйте красную метку.
Замыкает поворотник
См. Узел заднего фонаря. Задняя световая панель – слабое место наших автомобилей. Скорее всего, проблема опять же в следе оксида. Из-за коррозии разные пути соприкасаются и закрываются. В результате перегорает предохранитель.
Post Views: 259
Применение специализированного реле для работы со светодиодами
Последний случай хоть и нельзя отнести к доработкам, но весьма прагматичен. Сегодня на «Али» можно встретить множество реле и их аналогов, работающих в режимах позволяющих использовать светодиоды. Зачастую из-за высокой чувствительности, так как токи низкие, а их незначительное изменение уже значимо возможных предельных значений, используется переменный резистор.
Таким резистором можно подстроить реле используемые светодиоды, так как даже они имеют все же разброс по параметрам, а значит использование разных из них будет по-разному влиять на частоту мерцания.
Да, здесь кстати будет сказать о том, что частота мерцания указателей габаритов между прочим нормируется законодательными документами. Из ТРТС «3. Требования к устройствам освещения и световой сигнализации»:3.10.1. Указатели поворота должны работать в мигающем режиме. Частота следования проблесков должна находиться в пределах 1,5 +/- 0,5 Гц (90 +/- проблесков в минуту).
