Почему ломается помпа на автомобиле
Что такое помпа и почему она может сломаться? Этот вопрос задают многие начинающие автовладельцы на тематических форумах в сети. Так называется насос, который создаёт циркуляцию охлаждающей жидкости в системе охлаждения двигателя.
Конструкционно помпа представляет из себя корпус с помещённым в него насосом невысокого давления
Сама по себе деталь является очень простым устройством, поэтому и ломается крайне редко. Если владелец надлежащим образом следит за своей машиной и своевременно проходит все необходимые процедуры и ТО, то вероятность поломки сводится к нулю. Однако заботливый автовладелец — это редкость. Поэтому помпа без ухода и контроля её состояния в один «прекрасный» день может сломаться и перестать прогонять антифриз по системе охлаждения.
Причин выхода из строя всего три:
Выработка ресурса (сильный износ узлов, в том числе физическое старение сальника).
Изначальный брак (низкое качество изделия по вине производителя).
Замена детали или её ремонт, выполненный с пренебрежением или некачественно.
Признаки неисправности
Главное в работе системы охлаждения мотора — это её герметичность. Если система разгерметизировалась, то даже работоспособная помпа не сможет справиться с необходимостью циркуляции антифриза.
Замена охлаждающей помпы своими руками
Автолюбитель вполне может самостоятельно поменять водяную помпу. Проиллюстрируем этот процесс на примере автомобиля «Пежо 307». Но перед этим определимся с инструментарием и расходниками. Для работы нам потребуются следующие вещи:
- новая водяная помпа;
- ключи рожковые, набор;
- ключи торцовые и вороток в комплекте;
- жидкость охлаждающая, 5 литров;
- домкрат.
Последовательность замены помпы на примере «Пежо 307»
- Машина загоняется на смотровую яму, колёса фиксируются башмаками. Переднее правое колесо поднимается домкратом и снимается торцовым ключом.Правое переднее колесо «Пежо 307» поднимается домкратом и снимается
- Через сливное отверстие под радиатором старый антифриз сливается в подставленную ёмкость (это может быть как десятилитровое ведро, так и обыкновенный таз).
- Следующий этап — снятие ремня ГРМ для получения доступа к помпе. Рядом со шкивом распределительного вала есть фиксатор ремня и болт натяжителя ремня ГРМ. Рожковым ключом на 10 ослабляется вначале фиксатор, а потом — болт натяжителя.Для ослабления ремня ГРМ на «Пежо 307» требуется ослабить натяжительный ролик
- После ослабления этих болтов натяжение ремня ГРМ тоже ослабнет и его можно будет снять вручную.Ослабленный ремень ГРМ на «Пежо 307» можно снять вручную

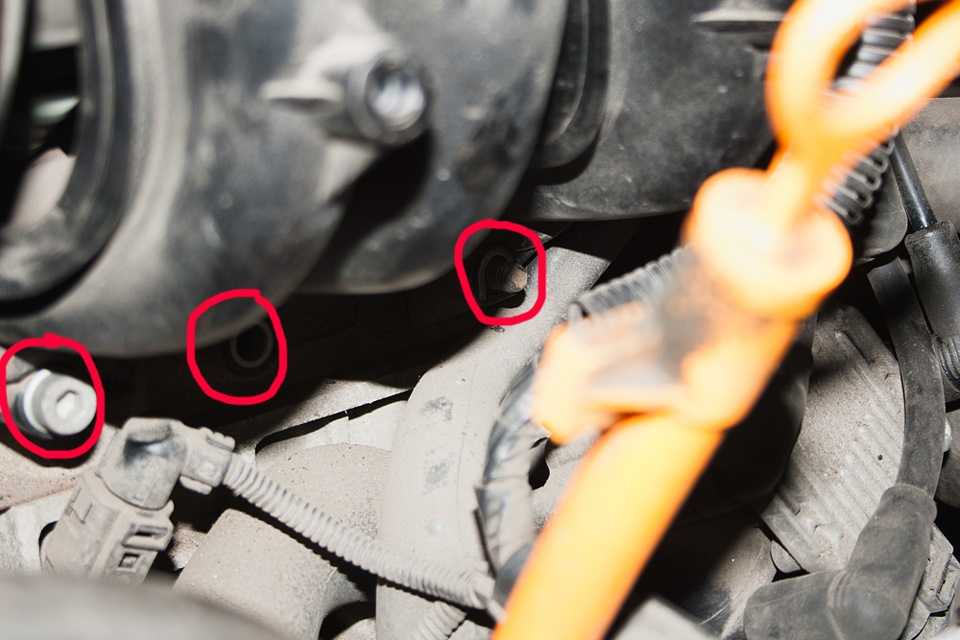

- Открывается доступ к помпе. Она держится на пяти болтах на 12, которые легко выкручиваются обычным рожковым ключом.Доступ к водяной помпе «Пежо 307» открыт, можно снимать
- Помпа извлекается, на её место ставится новая и система охлаждения собирается в обратном порядке.
Что такое помпа?
Когда мы об этом говорим, нужно понимать, что когда автомобиль работает, он быстро нагревается. У него есть рабочая температура, если же она начинает подниматься выше, то тогда должен включиться дополнительный вентилятор и остужать это. Если же он не сработает и температура будет критично высокой, тогда мотор «закипит».
Чтобы такого не случилось, в каждом автомобиле есть специальная система охлаждения. Она состоит из разных элементов, один из них – это помпа. В общем это цельная система, в которой ходит антифриз или тосол, который остужает систему. Он забирает часть тепла на себя и выводит его через радиатор. Там из-за большого числа ячеек тепло выветривается. Жидкость в это время циркулируется по системе.
Роль помпы в заключается в том, чтобы гонять эту жидкость как насос. Сама она двигаться не может с нужной скоростью, поэтому есть насос (помпа), которая гоняет её по системе. Это единственная цель помпы. Они есть на всех автомобилях и если она выходит из строя зимой, то машина не так быстро, но минут за 15 доходит до максимально температуры. Если же это жаркое лето, то несколько минут для этого достаточно.
Общие причины появления неприятного звука
Ниже мы более подробно разберем общие причины возникновения неприятного звука. Специфические причины рассматривать не будем, они присущи для конкретных моделей автомобилей. Общие — зависят от внешних факторов и типичных неисправностей.
Ресурс исчерпан
Ничего не вечно, в том числе ремень армированный прочными нитями. Ремённая передача передает огромную энергию и работает с переменными нагрузками. С временем происходит растяжение ремня, износ его поверхности, расслоение резины, на него негативно влияют факторы окружающей среды.
Средний ресурс варьируется от 40000 до 60000 километров, однако многое зависит от условий в которых эксплуатируется автомобиль.
Грязная поверхность
Чистота поверхности привода — это один из наиболее важных факторов влияющий на срок службы ремня. Если привод покрылся коррозией, в него попадает пыль или грязь, все это выступает в роли некого абразива уменьшающего сцепные свойства и срок службы.
Наиболее пагубное воздействие оказывают технические, едкие жидкости. Резина очень чувствительна к ним. Процесс старения и разрушения ускоряется, помимо этого снижается сила трения, из за чего ремень генератора может проскальзывать и издавать неприятный звук.
Расположение навесного
Минимальное отклонение от правильного расположения шкивов, относительно друг друга, пагубно повлияет на пятно контакта ремня. Отклонения бывают: вертикально-угловыми, горизонтально-угловыми, параллельными. В такой ситуации ремень генератора будет проскальзывать издавая свист.
Обратите внимание – если какой-либо шкив вращается «восьмеркой», то он будет рвать и сбрасывать с себя ремень генератора. Чаще всего так ведут себя шкивы с резиновым демпфером, который со временем теряет эластичность и перестает выполнять свои функции
Косвенным признаком несоосности шкивов является перескакивание поликлинового ремня с дорожки на дорожку и его сползание со шкива.
Натяжение ремня
Если ремень генератора затянули недостаточно туго — он провиснет и будет проскальзывать. Если его перетянули — возникнет потеря сцепления, потому что крутящий момент будет преобладать над силой трения.
На большинстве машин степень натяжения ремня генератора можно отрегулировать, ослабив гайку крепления корпуса генератора к регулировочной планке, и перемещая его при помощи монтировки в сторону противоположную от двигателя.
Для проверки натяжения нужно надавить на ремень генератора: он должен прогнуться примерно на 10–15 мм.
В большинстве случаев причиной появления свиста из-под капота является именно слабое натяжение ремня генератора.
Состояние подшипников
Подшипники выполняют следующую роль:
- предотвращение осевых смещений;
- центровка подвижных частей;
- снижение трения.
Если подшипник неисправен проявляется следующее:
- перекосы и выступы шкивов;
- подклинивание;
- издавать неприятный «визг».
Состояние шкивов и валов
В процессе эксплуатации изнашиваются шкивы, валы, роторы, это происходит менее интенсивнее в сравнении с подшипниками. Следы выработки в наибольшей степени сказываются на сцепных свойствах поверхности.
Выработка появляется в местах контакта с подшипниками, возникает люфт который не всегда удается устранить даже полной заменой опорных элементов.
Большая нагрузка
Если ремень имеет недостаточное натяжение, причиной свиста может служить одновременное включение энергопотребителей таких как фары, обогрев либо вентиляция сидений, радио, компрессора кондиционера. В совокупности они оказывают сильную нагрузку на генератор, который работает на пределе своих возможностей.
На холодную
Свист ремня на холодном двигателе обусловлен излишним натяжением ремня, либо загустевшей смазкой низкого качества. Обе причины создают дополнительное сопротивление вращению вала, по мере прогрева двигателя проблема исчезает.
Дождь и слякоть
Попадание влаги на поверхности шкивов, не создает никаких негативных последствий для передачи, это считается нормой! Однако, если для передачи механической энергии недостаточно сцепных свойств, попавшая в механизм вода играет роль смазки, из за которой приводной ремень генератора проскальзывает. Если вы слышите свист, скорее всего рабочая поверхность изношена!
Езда при неисправной помпе
Ездить с неисправной помпой нельзя. Если водитель не хочет заниматься капитальным ремонтом своего автомобиля (причём далеко не факт, что этот ремонт будет удачным), то единственный способ перемещения для него — взять неисправный автомобиль на буксир и без запуска двигателя доставить его в ближайший сервисный центр или в гараж для ремонта.
Автомобиль с неисправной водяной помпой можно только буксировать
Итак, водяная помпа является очень важным агрегатом, шутить с которым категорически не рекомендуется. К счастью, на большинстве автомобилей помпу можно заменить своими руками, причём справиться с этой задачей под силу даже начинающему водителю. Возможно, у новичка на это уйдёт больше времени, чем у профессионала. Но при этом он получит бесценный опыт и сэкономит деньги.
Признаки неисправности
Главное в работе системы охлаждения мотора — это её герметичность. Если система разгерметизировалась, то даже работоспособная помпа не сможет справиться с необходимостью циркуляции антифриза. Однако определить неисправность можно и без специальных приборов или исследований. Водителю достаточно внимательно следить за качеством работы двигателя и показаниями приборов на панели в салоне.
Посторонние шумы
В состав помпы входят две изнашивающиеся детали, от которых почти полностью и зависит её ресурс. Это сальник и подшипник. Износ сальника никак не проявляется на слух, зато подшипник при наличии выработки бесшумно работать не сможет. Звук может быть разным, это визг, гудение и постукивание, а иногда с хрустом. Поскольку вывести помпу из вращения затруднительно, то надо исключить все прочие подшипники со стороны ремней привода агрегатов, убедившись в их исправности, оставив под подозрением помпу.
После чего изучить её состояние более детально. Вращение ротора насоса должно быть абсолютно плавным, без малейших признаков переката шариков подшипника или люфтов. А лучше сразу её поменять, особенно если узел уже много поработал. Замаскировать шум насоса могут натяжные и обводящие ролики ременного привода. Их тоже надо проверить, что значительно проще, поскольку при снятии ремня их легче раскрутить от руки и понять наличие износа.
Свист
Первый признак, который свидетельствует о поломке водяной детальки — это характерный свист. Звук образуется потому, что в системе охлаждения резко понижается давление жидкости из-за отсутствия постоянной циркуляции. Свист издаёт выработанный подшипник. Чтобы убедиться, что свистит действительно помпа, а не генератор или ГРМ, нужно ослабить натяжку ремня и проверить люфт, то есть покачать за шкиф насоса. Если свистящие звуки не прекращаются, значит, он вот-вот выйдет из строя. Единственный вариант — сразу её заменить на новую.
Люфт шкива
Бывают случаи, когда износ качественного подшипника происходит равномерно и шум не возникает. Такой насос ещё бы поработал, но образовавшийся люфт не позволяет нормально трудиться сальнику.
Возникает опасность течи, которая неминуемо и проявится. Таким образом, радиальные или осевые зазоры в подшипниках, ощутимые при покачивании за шкив – сигнал к безотлагательной замене помпы в сборе. В ходе диагностике ремень надо снять, поскольку он очень плотно прижимает подшипник и маскирует имеющийся люфт.
Появление течи
Потерявший герметичность сальник никак не сможет удержать напор антифриза. Система охлаждения работает под избыточным давлением, что при нормальном сальнике играет положительную роль, поджимая его рабочие кромки. После критического износа поджимать там уже нечего, и антифриз под давлением начинает выходить наружу. Это заметно визуально.
Затрудняет диагностику быстрое высыхание антифриза на горячем моторе. Но следы в виде характерного налёта остаются, в том числе и на приводном ремне. Когда течь значительна, то это уже трудно не заметить, уровень жидкости падает, ремень постоянно мокрый и не успевает высыхать, антифриз разбрасывается вращающимися деталями и даже стекает с нижней части кожуха. Дальше ездить нельзя, нужна немедленная замена. Иначе возможен износ и обрыв ремня с последующим серьёзным ремонтом двигателя.
Повышение температуры двигателя
Самый опасный симптом неисправности помпы. Он может означать, как уже описанные причины дефекта, так и относительно редко встречающийся третий – проблемы с крыльчаткой насоса. Непосредственно за перемешивание жидкости и создание её напора отвечает ряд изогнутых лопастей на валу ротора, образующих крыльчатку. Раньше она изготавливалась литьём из чугуна, поэтому её поломки были исключены. Разве что встречались редкие случаи смещения отливки с вала из-за нарушения технологии прессовой посадки её с нужным натягом.
Сейчас для изготовления крыльчаток применяется в основном пластмасса переменного качества.
В условиях быстрого вращения в горячем антифризе на больших скоростях, порождающих кавитацию, лопасти могут начать разрушаться «облысевшая» крыльчатка ничего перемешивать уже не сможет, циркуляция жидкости нарушается, и температура двигателя начинает быстро возрастать. При этом радиатор будет относительно холодным, жидкость из него просто не попадёт к блоку и головке. Очень опасный режим, двигатель надо немедленно выключить и заняться поиском проблемы.
Те же симптомы могут образоваться и при неповреждённой крыльчатке, но для этого потребуется значительная утечка жидкости, образование воздушных пробок и полное пропадание уровня в расширительном бачке. Это достаточно легко заметить при проверке.
Признаки неисправности помпы
Простота конструкции водяного насоса обеспечивает ему отличные показатели по надежности и длительности срока эксплуатации. Но неисправности с этим узлом все же бывают, поскольку в конструкции используются элементы, которые являются «слабым» местом насоса. Ими являются подшипники и сальник. При эксплуатации нередко подшипники изнашиваются, что приводит к появлению люфтов. Это сразу же сказывается на герметичности сальника. Но и сам резинотехнический элемент в процессе эксплуатации может получить повреждения.
Видео: Признаки неисправности помпы. Выбор помпы ВАЗ. Устройство помпы Ваз НИВА
Основными признаками износа помпы:
- Подтекание охлаждающей жидкости со стороны водяного насоса.
- Появление сторонних шумов при работе мотора.
- Визуально заметный люфт при работающей установке.
Все эти признаки и дают изношенные подшипники и поврежденный сальник. Бывают и другие неисправности, которые встречаются гораздо реже. Среди них – повреждение крыльчатки в результате химических процессов, происходящих в результате постоянного контакта с антифризом, появление трещин на корпусе, чрезмерный износ рабочих поверхностей шкива или зубчатого колеса.
Отметим, что водяная помпа – один из узлов силовой установки, который ремонту не подвергается. Все составные элементы садятся в корпус путем запрессовки, поэтому узел является неразборным, и в случае появления признаков износа, помпа просто заменяется. При этом обязательной замене подлежит также и прокладка. Единственное, можно поменять только шкив, и то, если он крепится к оси при помощи болтового соединения.
Ременная передача и ее особенности
Гибкий ремень для передачи крутящего момента навесному оборудованию силового агрегата получил распространение по ряду причин.
Само изделие достаточно гибкое и прочное, что позволяет его проложить между множеством элементов, расположенных в различном порядке. Такой тип передачи усилия отличается бесшумностью работы, дешевизной и достаточно большим ресурсом.
Но и без недостатков не обошлось. Этот привод требует правильного расположения элементов, на которые он передает усилие, он достаточно чувствителен к агрессивным воздействиям и качеству поверхностей шкивов и их перекосов (при неправильной установке).
Если хоть одно из условий даже незначительно нарушается, ремень об этом сразу сигнализирует громким и неприятным свистом (визгом) или скрипами.
Усилия здесь передаются за счет сил трения, и для обеспечения максимального тягового момента необходима не только определенная степень натяжения (что обеспечивает сцепные свойства с поверхностями), а и минимальное противодействие передаче моментов.
На шкивах агрегатов и на ремне из-за износа и поломок возникают трения, которые затрудняют вращение подвижных частей, что в свою очередь сказывается на передающем моменте.
Из-за большого противодействующего усилия ремень начинает проскальзывать по поверхности шкива, что сопровождается неприятными звуковыми эффектами.
Поэтому если ремень генератора свистит, не стоит сразу его менять, а следует сначала установить причину возникновения звука, а их немало.
Свист под капотом, возможные источники
- Ремень генератора. На многих автомобилях имеется эта проблема. Бывает, часто замечаешь, как во время запуска двигателя издаётся пронзительный свист. Основная причина – слабо натянут ремень генератора. Стоит отметить, что нормально натянутый ремень, если сжать руками, должен играть на 5-8мм.
- Выжимной подшипник. Если на вашем авто во время нажатия сцепления свист увеличивается, диагноз – пора на замену выжимной подшипник.
- Подшипник первичного вала. Если при нажатии сцепления шум пропал, диагноз тот же как . Для начала можно попробовать всё смазать литолом или другой силиконовой смазкой, и только потом начать думать о замене. Если же при нажатии шум пропал, то значит шумный подшипник перестал вращаться, а на стоячей машине крутятся только подшипники первичного вала. На нем их стоит два: передний роликовый и задний шариковый. Роликовые подшипники «вечные», а вот задние достаточно часто накрываются, вплоть до раскалывания шариков. Заменить лучше и на вторичном одновременно (они рядом и одинаковые).
- Несоответствующее масло. Слышен свист из под капота на не прогретой машине – масло замёрзло и стало слишком густым. Вердикт – нужно использовать соответствующее погодным условиям трансмиссионное масло. Бывает зимой, нажимаешь сцепление, заводишь на нейтрале, отпускаешь сцепление, машина начинает дёргаться и глохнуть. В данной ситуации диагноз тот же – трансмиссионное масло. Прежде чем менять трансмиссионного масло – проверьте, может просто его не хватает.
- Свист на 5-й передаче. Основной причиной свиста или гула на пятой передаче является несоответствующий уровень трансмиссионного масла: масло нужно заливать чуть больше максимальной отметки, т.к. пятая передача находится выше всех и уровень, соответственно должен быть высокий.
- Свист сцепления во время нажатия.Есть несколько способов устранения свиста: смазать литолом или силиконовой смазкой все узлы: тросик, пружину, выжимной подшипник, ось, втулка педали сцепления, и всё остальное. В случае чего понадобится и замена сцепления в сборе, но до этого нужно перепробовать всё.
Помпа позволяет обеспечивать эффективную и правильную работу всей системы охлаждения. В случае с ВАЗ 2114, помпа работает за счет движений от ремня ГРМ и связан со шкивом генератора. Поскольку от данного агрегата зависит многое, следует постоянно наблюдать за его состоянием, принимать оперативные решения в случае возникновения неисправностей.
Проблемы, возникающие после замены помпы
Существует пара типичных проблем, с которыми может столкнуться автолюбитель, установив на машину новую помпу. Разберём их подробнее.
Шум после замены помпы
Шум после замены помпы может возникать в двух случаях:
- помпа слишком слабо прикручена, так что возникает биение корпуса помпы о стенки помповой ниши;
- помпа оказалась бракованной. К сожалению, это не редкость. Помпы от известных производителей часто подделывают (в последнее время этим особенно грешат китайцы). Так что покупать столь ответственную деталь следует только в фирменных магазинах с соответствующими сертификатами.
После замены помпы перестала греть печка
Причин у этой неисправности тоже две:
- после замены помпы было залито слишком мало охлаждающей жидкости. Решение очевидно: проверить уровень антифриза, а потом долить недостающий объём;
- крыльчатка помпы по каким-то причинам не вращается. Это может произойти как из-за плохого качества самой помпы, так и из-за плохого антифриза. Например, известны случаи, когда заливаемый в машину антифриз оказывался настолько агрессивен, что стальная крыльчатка буквально растворялась в нём. И хотя вал помпы вращался, никакого давления в системе охлаждения не создавалось, а антифриз не мог попасть в радиатор.Крыльчатка водяной помпы, растворённая слишком агрессивным антифизом
В каком случае возможен ремонт помпы
Как правило, автолюбители предпочитают не ремонтировать водяную помпу, а сразу менять её. Это обусловлено как трудностью поиска запасных частей к этому устройству, так и простым прагматизмом: проще и быстрее поменять помпу, чем возиться с её разборкой, сборкой и последующей настройкой. Заниматься ремонтом помпы целесообразно лишь тогда, когда из строя выходит какая-то не слишком ответственная деталь вроде охлаждающего патрубка или уплотнительной прокладки. Патрубок можно подтянуть, а подтекающую прокладку можно посадить на герметик. Во всех остальных случаях замена помпы остаётся наиболее рациональным вариантом, который сэкономит как время, так и нервы автолюбителя.
Как проверить насос системы охлаждения?
Проверяя помпу без снятия с двигателя, мы можем лишь косвенно оценить ее производительность. При снижении объема прокачиваемой охлаждающей жидкости начинает плохо греть печка. Но перед снятием водяной помпы для осмотра крыльчатки рекомендуем проверить термостат, а также убедиться, что в системе охлаждения отсутствует воздушная пробка.
После снятия обращайте внимание не только на целостность лопастей и место посадки крыльчатку на приводной вал, но и на форму лопастей. К примеру, на ВАЗ 2121 за долгие годы выпуска устанавливались крыльчатки, отличающиеся диаметром насосного колеса, количеством и профилем лопастей
Установка на более теплонагруженную модификацию двигателя менее производительного насоса приведет к более частому включению вентилятора системы охлаждения и повышенному риску перегрева.
Обязательно осмотрите блок двигателя в месте прилегания корпуса и саму помпу. Запотевания, незначительный потек ОЖ из дренажного отверстия еще не значит, что помпу следует менять. При обнаружении значительной утечки постарайтесь точно определить место негерметичности. Если течь только в месте прилегания корпуса к блоку двигателя, вероятнее всего, устранить неисправность можно без замены помпы. Достаточно будет нанести герметик и установить новую прокладку.
Риск обрыва ремня ГРМ
Опасность несоосного расположения зубчатого шкива водяного насоса в том, что нет явных признаков неисправности
В первую очередь необходимо обращать внимание на ремень ГРМ. Если его уводит в какую-либо из сторон, наблюдается неравномерная выработка, необходимо проверить помпу и ролики
Причиной перекоса может быть заводской брак, износ подшипника либо неравномерное прилегание корпуса к блоку двигателя (грязные, ржавые привалочные плоскости). Иногда неисправность начинает проявлять себя после ДТП, когда элементы кузова либо навесного оборудования бьют по шкиву помпы.
В случае обнаружения перекоса дефектную помпу необходимо как можно быстрее заменить. Также не стоит медлить с устранением шума, свиста со стороны водяного насоса. При критическом износе подшипник может разрушиться, заблокировав тем самым зубчатый шкив. Заклинивание помпы гарантированно приведет к обрыву ремня ГРМ. Если на вашем автомобиле при обрыве поршни встречаются с клапанами, то устранение последствий неисправности выльется в довольно крупную сумму.
Проверка подшипника
Проще всего проверить помпу, шкив которой находится в доступном месте и вращается приводным ремнем. Достаточно взяться рукой за шкив и пошатать его в разные стороны (видео проверки). В случае неисправности вы почувствуете большой люфт. Чтобы определить, что шум, свист при работе двигателя исходит именно от насоса системы охлаждения, снимите приводной ремень и раскрутите шкив от руки. Изношенный подшипник с вымытой смазкой будет вращаться с ощутимым шумом, перекатами.
Проверить помпу, шкив который вращается ремнем ГРМ, несколько сложнее. Преодолевая усилие натяжения ремня, вы можете попытаться пошатать в разные стороны зубчатую шестерню. Но для полноценной проверки и оценки плавности вращения ремень ГРМ все-таки придется ослаблять.
Основная причина поломок
В случае негерметичности сальника или резиновой манжеты охлаждающая жидкость вымывает смазку из подшипников. Проблема многократно усугубится, если вместо качественного антифриза использовать дешевый тосол или воду. Отсутствие противокоррозионных присадок и минимальной смазывающей способности очень быстро «убьет» подшипник помпы.
Но гораздо важнее использование качественно антифриза для долгого срока службы сальника. В месте контакта с приводным валом резиновые уплотнители должны смазываться, чего не происходит при использовании агрессивного тосола, воды.
Помпа — это ключевой компонент системы охлаждения. В аспекте конструкции это довольно примитивный насос, который гоняет охлаждающую жидкость по контуру. Как только транспортировка хладагента прекращается, наступает перегрев мотора и критический износ компонентов. Автомобилист должен знать, как проверить помпу, не снимая с двигателя, чтобы избежать длительной кустарной диагностики с последующим демонтажем узлов. Умение ориентироваться в маркерах неисправности поможет минимизировать число необходимых диагностических процедур.
