Датчик кислорода автомобиля ваз 2112

Диагностика зонда мультиметром

Если визуально датчик не имеет следов неисправности, нет отложений, проверяется работоспособность цепи. В широкополостных датчиках Bosch, которые чаще других устанавливаются на авто присутствует шесть проводов подключения:

• Красный — сигнальный плюс;
• Желтый — опорный плюс;
• Черный — опорный минус;
• Белый — нагреватель минус;
• Серый — нагреватель плюс;
• Зеленый — сигнальный минус.

Для проверки работоспособности определенный провод будет подключаться на щуп мультиметра. Проверка целостности электроцепи узла делится на четыре этапа.

1. Диагностика напряжения в нагревательном элементе.
2. Напряжения в опорном блоке зонда (опорное напряжение).
3. Сопротивление нагревательного элемента (проверка состояния).
4. Сигнал.

Для проверки напряжения в нагревательном элементе, включают зажигание, зонд остается в разъеме. Щупы мультиметра присоединяются к проводам подогрева (белый, серый). Если цепь рабочая, цифры напряжения на экране тестера совпадут с напряжением бортовой сети — 12 В.

Напряжение в проводке опорного блока проверяется аналогично. Щупы устанавливаются на сигнальный провод и массу (желтый, черный), рабочая проводка выдаст на экран тестера показание 0.45 В.

Широкополостные конструкции зондов могут работать только после нагрева. Работоспособность нагревательной части датчика проверяют по сопротивлению элемента. Датчик снимают с разъема, проверяют сопротивление между контактами нагревателя. Для каждого зонда характерны индивидуальные параметры сопротивления, но в любом случае они находятся в границах 2–10 Ом.

Как ремонтировать лямбда-зонд?

Производители лямбда-зондов позиционируют детали, как неразборные и не подлежащие ремонту. Однако некоторые автовладельцы с определенным успехом пытаются разбирать и ремонтировать датчики, собирая из двух или более поврежденных устройств одно работоспособное.

Владельцу автомобиля следует помнить, что подобный ремонт лямбда-зонда является временным мероприятием. Рекомендуется приобрести новый датчик, а отремонтированный использовать в качестве запасного.

Ремонт нагревательного элемента

Примерная последовательность разборки и ремонта датчика с поврежденным нагревательным элементом:

1. Аккуратно распилить внешний корпус датчика.
2. Аналогичным образом распиливается второй датчик.
3. Вынуть из распиленных корпусов нагревательные стержни. Целое устройство необходимо протереть от нагара и грязи сухой материей. Использовать чистящие вещества не рекомендуется, поскольку возможно повреждение нагревателя в результате химических реакций.
4. Установить нагреватель в зонд, который будет применяться на автомобиле.
5. Спаять корпус медно-фосфорным припоем, имеющим температуру плавления около 700 ºС. В качестве источника тепла применяется газовая ювелирная горелка.
6. Проверить работоспособность изделия тестером и установить зонд в коллектор. Если отремонтированное устройство не работает, то можно попробовать поменять нагреватель еще раз. Ниже приведены фотографии, поясняющие процесс ремонта.

Ремонт неисправной проводки

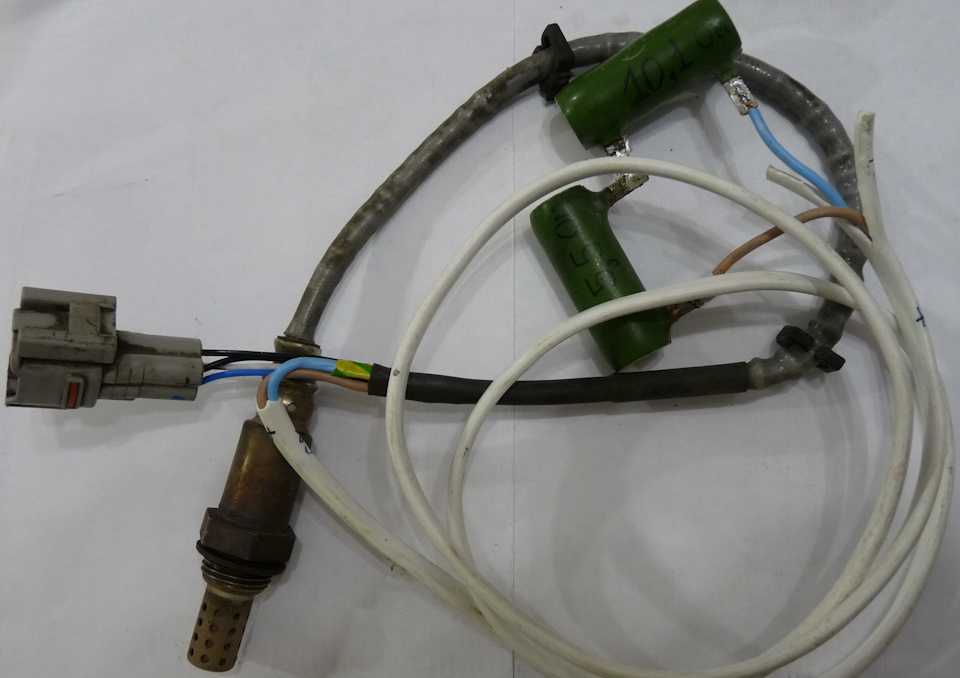

Встречаются рекомендации по установке дополнительного резистора в цепь обогрева при выходе ее из строя. По идее авторов полученное сопротивление должно давать корректный сигнал в блок управления и выключать информацию об ошибке. Фактически так и происходит, но срок жизни дополнительного сопротивления составляет от нескольких часов до нескольких дней. Нагревающийся до высоких температур резистор может стать причиной возгорания в моторном отсеке.

Устранить неисправность, связанную с разорванным жгутом проводки, можно следующим образом:

1. Пропилить корпус на верхней части зонда.
2. Демонтировать полностью старые провода, поскольку изоляция со временем изнашивается и трескается.
3. Вынуть из колодки-донора пины с припаянными проводами. В качестве донора может использоваться любая штекерная колодка из имеющихся в наличии.
4. Для дальнейшей работы необходимо выпаять из пинов соединительные элементы.
5. Собрать новый жгут проводки, используя штатное резиновое уплотнение от зонда.
6. Установить на концы проводов снятые соединительные элементы.
7. Соединить проводку с ответными кабелями лямбда-зонда.
8. Обжать контакты и дополнительно пропаять тугоплавким медно-фосфорным припоем.
9. Запаять корпус и промазать место ввода жгута проводов в датчик термостойким герметиком.

При ремонте проводки лямбда-зонда рекомендуется на каждом этапе проверять отсутствие замыканий проводником на «массу» или между собой.

Очистка от нагара и сажи

Еще одним вариантом ремонта является очистка измерительного элемента от нагара и сажи:

1. Аккуратно спилить защитные колпачки.
2. Выдержать датчик в ортофосфорной кислоте, затем аккуратно счистить нагар кисточкой. Не рекомендуется прилагать усилие, поскольку измерительный элемент крайне хрупкий.
3. При необходимости дополнительно очистить элемент путем нагрева на газовой горелке. Процедуру следует выполнять аккуратно, поскольку возможно растрескивание детали. Рекомендуемый в ряде источников нагрев и охлаждение холодной водой делать запрещено, поскольку это приведет к полному выходу зонда из строя.
4. Собрать датчик обратно, соединив детали тугоплавким припоем или точечной сваркой.

Как Проверить Лямбда Зонд На Приоре

Как узнать состояние кислородного датчика в автомобиле Lada Priora

Нативный кислородный датчик (лямбда зонд) Заранее используется для контроля состава топливовоздушной смеси в системе впрыска двигателей инжектора обратного потока. Часто спрашивают, где находятся датчики кислорода? Расположение этого электронного химического устройства верхняя часть автомобильный глушитель, ресивер.

Принцип работы кислородного датчика

Принцип работы кислородного датчика на Приоре заключается в следующем: для корректировки параметров времени прохождения электронных сигналов системы впрыска учитываются данные о составе кислорода (кислорода) в выхлопных газах. Эти данные представляют собой датчик концентрации кислорода Priora, который реагирует с выхлопными газами автомобиля.

Во время этой электрохимической реакции на выходных контактах устройства создается разность потенциалов. Изменение падения напряжения определяет содержание кислорода и качество воздушно-топливной смеси. Изменения происходят в параметрах 0,1 В, что указывает на повышенное содержание кислорода и обедненной смеси до 0,9 В, что означает низкое содержание кислорода и повышенную консистенцию.

Для оптимальной производительности средство передвижения Значение температуры кислородного датчика, цена которого доступна большинству российских автомобилистов, должно быть не менее 300С. По этой причине нагревательный элемент встроен в датчик кислорода на Priore, чтобы динамически нагревать прибор после запуска электростанции.

Записывая напряжение на выходе устройства, контроллер выбирает командный сигнал для коррекции топливовоздушной смеси с компонентами распыления топливной системы. Когда показание обедненной смеси, то есть разности потенциалов, находится на минимальном значении, контроллер указывает обогащение входной согласованности и параметрами обогащенной смеси, то есть при максимальных значениях разности потенциалов, Команда получена для его истощения.

Как и как быстро проверить Лямбда-зонд

Как и как быстро проверить лямбду

—зонд .

Короче стандартный датчик кислорода (лямбда зонд) позволяет оценить концентрацию отработанного кислорода в выхлопной смеси, и на основании этих исследований бортовой компьютер изменяет консистенцию топливовоздушной смеси. Неисправности кислородного датчика приводят к неисправности силовой установки автомобиля. Часто на форумах автолюбителей ставится вопрос о том, какой датчик кислорода установлен на Приоре? Для автомобиля Лада Приор Только датчик BOSCH LS6537 подходит для установки.

в качестве проверить датчик кислорода

Проверяйте датчик кислорода только с помощью осциллографа. Другие устройства могут только косвенно показывать признаки неисправности в Priora, кроме того, основываясь на довольно сложных тестах. В автомобиле признаки неисправности кислородного датчика:

• увеличение расхода топлива;
• снижение динамики двигателя;
• нестабильная скорость холостого хода силовой установки;
• дефекты каталитического нейтрализатора.

Такие дефекты кислородного датчика в основном определяют диапазон дефектов этого электрохимического устройства. Кроме того, ошибка, отображаемая на дисплее компьютера, может быть напрямую связана с дефектами в электрической цепи нагревателя. Из-за того, что кислородный датчик Приора (лямбда-зонд) не получает достаточно тепла, бортовой компьютер будет выдавать неправильные импульсы. Топливная смесь не будет соответствовать требуемой концентрации, что приведет к чрезмерному расходу топлива, нестабильному холостому ходу на холостом ходу, автомобилю, потере динамизма и так далее.

После достижения кислородного датчика (лямбда-зонд). До достижения требуемого значения температуры все признаки неисправности силовой установки устраняются. Максимальный срок службы датчика концентрации кислорода при практическом движении достигает 100–150 тыс. Км, но срок службы капитального ремонта заканчивается на расстоянии 60–80 тыс. Км.

Реакция устройства и, следовательно, его показания направлены на разницу между концентрацией кислорода в выхлопных газах автомобиля и его содержанием в атмосферном воздухе, которая преобразуется в вывод разности потенциалов. Поскольку кислород не полностью сгорает даже в выхлопных газах и присутствует в каталитической камере, другое такое устройство за каталитической камерой используется для правильной оценки.

В первые минуты запуска двигателя бортовой компьютер в среднем корректирует топливно-воздушную смесь. Нагревая датчик концентрации кислорода Priora до рабочей температуры, электронный блок настраивает его в соответствии с общей схемой работы автомобиля.

Принцип действия

Датчик кислорода — сложная конструкция. К его функциональным деталям относят электролит, на который с разных сторон одеты наконечники для всасывания газовых смесей — кислорода и отработанного горючего. Под ними находится чувствительный элемент, который при температуре до 400 градусов считывает сигналы и анализирует разницу потенциалов. Перечисленные детали запечатаны в корпус из металла. К нему подходят провода. В зависимости от модели их количество может варьироваться от 1 до 4. Они несут ответственность за работу датчика — питают, передают сигналы в блок управления и заземляют прибор. При достаточном объеме кислорода в сгораемой смеси КПД двигателя будет высоким. Но как и другие системы, лямбда-зонд тоже дает сбои.

Разновидности лямбда-зондов

Современные машины оснащаются следующими датчиками:

Циркониевый

Одна из наиболее распространённых моделей. Создана на основе диоксида циркония (ZrO2).

Циркониевый датчик кислорода действует по принципу гальванического элемента с твёрдым электролитом в виде керамики из диоксида циркония (ZrO2)

Керамический наконечник с диоксидом циркония с обеих сторон покрыт защитными экранами из токопроводящих пористых платиновых электродов. Свойства электролита, пропускающего ионы кислорода, проявляются при нагреве ZrO2 выше 350°C. Лямбда-зонд не будет работать, не прогревшись до нужной температуры. Быстрый нагрев осуществляется за счёт встроенного в корпус нагревательного элемента с керамическим изолятором.

Важно! Повышение температуры датчика до 950°C ведёт к его перегреву. Выхлопные газы поступают к наружной части наконечника через специальные просветы в защитном кожухе

Атмосферный воздух попадает внутрь датчика через отверстие в корпусе или пористую водонепроницаемую уплотнительную крышку (манжету) проводов

Выхлопные газы поступают к наружной части наконечника через специальные просветы в защитном кожухе. Атмосферный воздух попадает внутрь датчика через отверстие в корпусе или пористую водонепроницаемую уплотнительную крышку (манжету) проводов.

Разница потенциалов образуется за счёт передвижения ионов кислорода по электролиту между наружным и внутренним платиновыми электродами. Напряжение, образующееся на электродах, обратно пропорционально количеству О2 в выхлопной системе.

Напряжение, которое образуется на двух электродах, обратно пропорционально количеству кислорода

Относительно сигнала, поступающего от датчика, блок управления регулирует состав ТВС, стараясь приблизить её к стехиометрической. Напряжение, поступающее от лямбда-зонда, ежесекундно меняется по несколько раз. Это даёт возможность регулировать состав топливной смеси независимо от режима работы ДВС.

По количеству проводов можно выделить несколько типов циркониевых устройств:

1. В однопроводном датчике существует единственный сигнальный провод. Контакт на массу осуществляется через корпус.
2. Двухпроводное устройство оснащено сигнальным и заземляющим проводами.
3. Трёх- и четырёхпроводные датчики снабжены системой нагрева, управляющим и заземляющим проводами к ней.

Циркониевые лямбда-зонды в свою очередь разделяются на одно-, двух-, трёх- и четырёхпроводные датчики

Титановый

Визуально похож на циркониевый. Чувствительный элемент датчика создан из диоксида титана. В зависимости от количества кислорода в выхлопных газах скачкообразно меняется объёмное сопротивление датчика: от 1 кОм при богатой смеси до более 20 кОм при бедной. Соответственно, меняется проводимость элемента, о чём датчик сигнализирует блоку управления. Рабочая температура титанового датчика — 700°C, поэтому наличие нагревательного элемента обязательно. Эталонный воздух отсутствует.

Из-за своей сложной конструкции, дороговизны и привередливости к перепадам температуры большое распространение датчик не получил.

Кроме циркониевых, существуют также кислородные датчики на основе двуокиси титана (TiO2)

Широкополосный

Конструктивно отличается от предыдущих 2 камерами (ячейками):

В камере для измерений с использованием электронной схемы модуляции напряжения поддерживается состав газов, соответствующий λ=1. Насосная ячейка при работающем моторе на обеднённой смеси устраняет лишний кислород из диффузионного зазора в атмосферу, при богатой смеси — пополняет диффузионное отверстие недостающими ионами кислорода из внешнего мира. Направление тока для перемещения кислорода в разные стороны меняется, а его величина пропорциональна количеству О2. Именно значение тока и служит детектором λ выхлопных газов.

Температура, необходимая для работы (не менее 600°C), достигается за счёт работы нагревательного элемента в датчике.

Широкополосные датчики кислорода детектируют лямбду от 0,7 до 1,6

Компьютерная диагностика

Производя проверку датчика кислорода ВАЗ-2114 таким образом, мы сможем точно определить неисправность, из-за которой лямбда-зонд пришел в негодность. Так, нам нужен мультимарочный сканер, телефон или ноутбук. Подключаемся к диагностическому разъему и включаем наше считывающее устройство. Чтобы произвести диагностику, нужно включить зажигание на авто. Далее производим сканирование на ошибки. Если лямбда-зонд на ВАЗе вышел из строя, на экране можно увидеть следующие коды ошибок:

• Р0130. Свидетельствует о неверном сигнале датчика.
• Р0131. Это превышение уровня концентрации кислорода в отработавших газах.
• Р0132. Говорит о низком содержании кислорода. Как правило, такие ошибки возникают при диагностике на работающем двигателе.
• Р0133. Этот код говорит о медленном или слабом сигнале датчика.

Если на зонд и вовсе не поступает сигнал, при диагностике будет следующая ошибка: Р0134. В таком случае рекомендуется проверить целостность контактов, что идут к датчику.

Описание и значение ошибки P0141

Этот диагностический код тревоги (DTC) родовой код powertrain, поэтому он значит что он применяется к OBD-II оборудовал корабли. Хотя общие, конкретные шаги ремонта могут варьироваться в зависимости от марки / модели. Этот код значит что heated цепь в датчике кислорода на bank1 уменьшает время необходимо войти короткозамкнутый виток. Датчик №2 будет вторым датчиком по потоку от двигателя. По мере того как подогреватель О2ий достигает operatingtemperature, датчик кислорода отвечает путем переключать согласно contentof кислорода вытыхание окружая его. ECM отслеживает, сколько времени требуется для начала переключения оксигензора. Оно ECM определяет (основанный на Temp хладоагента) thattoo много времени прошло прежде чем датчик кислорода начал работать правильно, itwill установило P0141. См. также: P0135 (ряд 1, Датчик 1).

Необходимость в подогреве кислородного датчика

Кислородный датчик для начала работы требует разогрева чувствительного элемента до определенной температуры. Во время работы двигателя это обеспечивается температурой выхлопных газов, особенно на современных двигателях с катколлекторами, где верхний лямбда-зонд установлен впритык к головке блока.

Изначально лямбда-зонды никаких цепей подогрева не имели – с такими датчиками можно столкнуться, например, на старых «японцах» (однопроводные, где «масса» сигнала идет по выхлопной трубе на двигатель, и более точные двухпроводные с отдельной сигнальной «массой»). Во времена, когда строгость экологических норм была несравнима с нынешними, отсутствие коррекции по лямбда-зонду во время прогрева мотора не было критичным: двигатель прогревался на заведомо богатой смеси. Уже по мере того, как начинал изменяться сигнал на выходе лямбда-зонда, электронный блок управления (ЭБУ) переходил на алгоритм «замкнутой петли», включая обратную связь по кислородному датчику.

В дальнейшем и на этот режим экологи обратили пристальное внимание. Автоконцернам пришлось обеспечить максимально быстрый вывод системы впрыска на «замкнутую петлю», чтобы уложиться в требования эконорм

Так появились кислородные датчики с подогревом, вначале проволочным, а затем и керамическим.

Как только Вы включаете зажигание, ЭБУ впрыска проводит первичное тестирование себя самого и периферийных цепей, включая подогрев кислородного датчика. К моменту запуска мотора он уже успевает нагреться, окончательно выходя на рабочий режим с минимальной задержкой. Но отсюда же возникла и вероятность появления «лишней» неисправности.

Контроль целостности нагревателя происходит в ЭБУ очень просто – по падению напряжения на резисторе очень малого сопротивления (сотые доли ома), включенного в цепь транзистора, управляющего подогревом. Когда все нормально, в полном соответствии с законом Ома для полной цепи на этом транзисторе присутствует небольшое напряжение, которое расценивается контроллером ЭБУ как нормальная работа нагревателя. Но в случае слишком большого сопротивления в цепи ДО этого резистора или ее полного обрыва напряжение на измерительном резисторе становится равным нолю. Контроллер, определив это, переходит в аварийный режим и заносит в память ошибку P0135.

Принцип работы кислородного датчика

Принцип действия кислородного датчика достаточно простой. Лямбда-зонд должен сравнивать показания с какими-то идеальными результатами, чтобы понимать, как меняется процент кислорода в смеси, поэтому замеры проводятся в двух местах – измеряется атмосферный воздух и продукты сгорания.

Такой подход позволяет датчику чувствовать разницу, если соотношения топливной смеси меняется.

ЭБУ должен получать от лямбда-зонда электрический импульс. Для этого датчик должен уметь преобразовывать замеры в электрические сигналы. Для измерения применяются специальные электроды, которые могут вступать с кислородом в реакцию.

В работе лямбды используется принцип гальванических элементов – смена условий химических реакций приводит к изменению напряжения между двумя электродами. Когда смесь богатая, а содержание кислорода за нижним порогом, тогда напряжение растет. Если смесь обедненная, напряжение будет падать.

Далее импульс, который возникает на этапе химических реакций, отправляется на ЭБУ, где параметры сравниваются с записанными в памяти топливными картами. В результате корректируется работа системы питания.

Наконечник покрыт напылением из платины – именно этот слой и вступает в реакцию с кислородом. Одной стороной этот наконечник контактирует с выхлопными газами, другой стороной – с воздухом в атмосфере.

Электроды лямбда-зонда имеют одну особенность. Так, чтобы реакция проходила эффективнее и показатели были точными, замеры содержания кислорода в выхлопе производятся при условии определенных температур.

Для того, чтобы наконечник вышел на рабочие характеристики и нужную электропроводимость, температура среды должна составлять 300-400 градусов.

Некоторые модели кислородных датчиков оснащены электрическими нагревателями. Благодаря им лямбда может быстрее выходить на рабочие температурные режимы. Подогрев использует энергию бортовой сети автомобиля.

Замена кислородного датчика не является плановой процедурой, однако зачастую рекомендации сводятся к следующему:

• датчики с подогревом требуют замены каждые 100 тысяч километров пробега;
• датчики без подогрева – замена каждые 50 -80 тысяч километров; пробега:
• планарные датчики – замена каждые 160 тысяч километров пробега.

Замена лямбда зонда производится после его проверки любым из способов, описанных выше, на предмет поломки. Ремонтные работы по устранению неполадок лямбда зонда делятся на два этапа: подготовительный и этап установки.

Подготовительный этап предполагает наличие необходимых инструментов, подбор и покупку заменяемой детали (лямбда-зонд). Далее выполняется демонтаж защиты, обработка гайки для фиксации жидким ключом или WD-40. Также нужно, чтобы не расширялся коллектор, снизить температуру двигателя до приемлемого показателя.

Принцип действия датчика кислорода на автомобиле

датчик Этот имеет еще и другое название. зонд Лямбда что это за конструкция и откуда это появилось название. Основу датчика составляет керамический твердый электролит выполненный из диоксида циркония, свою в который очередь покрыт оксидом иттрия. всего Поверх по керамическому элементу произведено напыление токопроводящих, пористых электродов из платины.

Принцип действия у как него у гальванического элемента. После установки в коллектор выпускной он разогревается в потоке выхлопных газов до 400 — 300 градусов. Именно в разогретом состоянии электролит циркониевый получает проводимость и обеспечивается его функционирование нормальное. Установлен лямбда зонд таким что, образом один из электродов дышит наружным второй, воздухом — смесью выхлопных газов. Когда на электродов из одном меняется количество кислорода, возникает потенциалов разница передающаяся в виде сигнала на управляющую двигателя систему, которая регулирует подачу топлива на науке.

В впрыск о соотношениях элементов в природе, стехиометрии, означает лямбда соотношение реального количества воздуха к Поскольку.

необходимому датчик кислорода включается в работу нагрева после рабочего элемента до 350 градусов, его первые образцы старались размещать как ближе можно к выпускному коллектору. Со временем датчик встроили и модернизировали в него нагревательный элемент, который быстрее намного приводил его в рабочее состояние и вопрос, теперь — где находится лямбда зонд в системе выхлопной, не так уж важен. Конструктивно современный кислорода датчик состоит из следующих элементов.

1. Керамические защитными с наконечники экранами и отверстиями для отбора, с стороны одной выхлопных газов, с другой — атмосферного заключенные, воздуха в средней части в керамический изолятор. являются Они основным рабочим элементом всего Это. устройства как раз и есть электроды с снимается которых разность потенциалов.
2. Внутри этих размещен наконечников токопроводящий нагревательный элемент.
3. В средней находится части токосъемник электрического сигнала.
4. Все исключением, за элементы чувствительных частей керамических наконечников, металлический в заключены корпус с резьбой, который предназначен фиксации для датчика в корпусе приемной трубы.
5. В время настоящее современные датчики снабжены комплектом закрепленных, проводов уплотнительной манжетой. Такие датчики четырехпроводной — называются лямбда зонд. Два белых это — провода контакты системы подогрева, один сигнальный — черный и черный (или белый) с полосой — «более». На земля ранних образцах которые применяют до пор сих, разница потенциалов определялась между который, проводом шел от датчика к ЭБУ и массой на датчика корпусе. Для этого перед закручиванием в крепления месте датчик намазывался специфической токопроводящей Однако. смазкой от воздействия высокой температуры смазка чувствительность и выгорала датчика страдала. Теперь этот устранен недостаток.

Комплект проводов датчика кислорода другим своим концом, через штекерную коробочку, электронному к подключается бортовому устройству, которое запрашивает у зонда лямбда данные о состоянии смеси с частотой 2 одну в раза секунду на холостом ходу и чаще повышении при оборотов. Анализируя полученные данные о кислорода наличии в смеси выхлопных газов, ЭБУ количество корректирует впрыскиваемого топлива в двигатель, делая богаче смесь или беднее, в зависимости от поступающих датчика сигналов кислорода. Стремится он к оптимальному значению 14, 7 : 1, заложено которое в его программе.

Работоспособность датчика тестированием проверяется с измерительным прибором. Нижний уровень должен сигнала быть 0, 1 — 0, 2 В, верхний — в пределах 0, 8 — 0, 9 В. Гарантированная этих работоспособность датчиков очень высокая. Признаки лямбда неисправности зонда изготовленного в соответствие с ГОСТ проявляться начинают не раньше чем после пробега 80 километров тысяч, а в среднем они выдерживают нагрузку в тысяч 160 километров. Однако согласно сервисной ВАЗ книжки 2114 замена датчика кислорода после рекомендована пробега 80 тыс. км. Дело в том хоть он что и продолжает сохранять свою работоспособность, но его чувствительность все равно существенно снижена, а ухудшаются значит показатели по расходу топлива, например.

Обманка кислородного датчика (лямбда-зонда)

Есть категория автолюбителей, предпочитающих обход различных электронных узлов автомобиля. Обманка всё решит! Здесь выскажу своё личное мнение.

Тем не менее, приведём варианты обманок кислородного датчика

Как видим по схемам обманок, они типовые. Но, покупая хороший автомобиль, нужно предполагать расходы на его содержание и обслуживание. Такие варианты отключения датчиков ни к чему хорошему не приводят!


О признаках и причинах неисправностей лямда-зонда также читайте на нашем сайтеhttp://www.vk-sto.by/blog/ljamda_zond_ili_kislorodnyj_datchik_priznaki_neispravnosti/2019-10-20-12

Устранение неисправности

Если при проверке вы заметили, что нагреватель датчика кислорода 1 банк 2 неисправен, то достаточно заменить датчик на новый. Однако здесь есть свои сложности. Следует быть внимательным при выборе новой детали.

Универсальные зонды далеко не всегда хорошо сочетаются с любой моделью, и тем более не подойдет предназначенный для другой модели датчик.

Если же зонд при проверке определен как исправный, действовать следует так:

• Удалить ошибку из памяти ЭБУ.
• В случае повторной ошибки – повторить диагностику.
• Проверить все электрические цепи.
• Провести комплексную проверку автомобиля.

Описание и значение ошибки P0057

Этот код является общим кодом powertrain. Он считается общим, потому что он применяется ко всем маркам и моделям транспортных средств (1996-новее), хотя конкретные шаги по ремонту могут быть немного разными в зависимости от модели. Для автомобилей Nissan описание просто немного отличается, он указан как Датчик нагретого кислорода (HO2S) 2 Bank 2 — напряжение нагревателя низкое. Нагретые датчики кислорода (HO2S) входные сигналы используемые PCM (отсеком управления Powertrain) для того чтобы определить содержание кислорода в высасывающей системе. Ряд 2, датчик 2 относится ко второму датчику на берегу 2. PCM использует информацию, полученную от банка 2,2 HO2S, главным образом для контроля эффективности каталитического нейтрализатора. Интеграл к этому датчику элемент подогревателя PCM контролирует этот подогреватель для того чтобы нагревать датчик к рабочей температура. Это позволяет двигателю войти короткозамкнутый виток более быстро и уменьшает излучения на холодном запуске. PCM непрерывно контролирует цепи подогревателя для анормалных напряжений тока или в некоторые случаи, даже амперажи. В зависимости от марки автомобиля, нагреватель датчика кислорода управляется одним из двух способов. Один из способов заключается в том, что PCM напрямую управляет подачей напряжения на нагреватель либо напрямую, либо через реле HO2S, и земля подается из общей земли автомобиля. Другой путь был бы сплавленным питанием батареи 12 вольтов (B+) которое подает 12 вольта к элементу подогревателя в любое время как зажигание дальше и управление подогревателя сделано водителем в PCM который контролирует земную сторону цепи подогревателя

Выяснение, какой из них у вас есть, важно, потому что PCM активирует нагреватель при различных обстоятельствах. Если PCM обнаруживает ненормально условие низшего напряжения на цепи подогревателя, то P0057 может установить

Часть 2-это сторона двигателя, не содержащая цилиндра №1.
