Ваз-2107, нет зарядки: причины, возможные поломки, способы устранения неполадок

Схема цепи зарядки АКБ на ВАЗ-2107

Схема цепи зарядки аккумулятора на ВАЗ-2107 такая же, как и у других легковых автомобилей. Механизм ее действия заключается в следующем:

1. АКБ соединяется своим «минусовым» выводом с помощью медной шины с кузовом.
2. К «плюсовому» выводу аккумулятора подсоединяется вся электрическая система с помощью двух шин:
   • первая шина идет к стартеру;
   • вторая шина – к генератору.
3. «Плюсовый» вывод генератора передает напряжение:
   • на блок для предохранителей;
   • на замок зажигания.
4. С замка зажигания электричество передается в монтажный блок, в котором размещены предохранители (тот, что защищает эту токопроводящую цепь, имеет маркировку «F10»).
5. С предохранителей напряжение подается:
   • на лампу контроля «Сигнал об уровне заряда» (она предназначена для оповещения о недостаточной зарядке аккумулятора);
   • на вольтметр, который показывает цифровые показатели напряжения в токопроводящей цепи.
6. Следующий этап в цепи зарядки АКБ – передача тока на:
   • блок с предохранителями;
   • клемму генератора 61 (щеточный узел).

Как видим, неисправность в данной цепи зарядки аккумулятора может появиться практически в любом ее месте. Например, разрушиться контакт, в результате этого генератор перестанет качественно заряжать АКБ транспортного средства.

Теория «на пальцах»: как все работает

На ВАЗ 2107 приборы могут получать питание от 2-х источников. Первый – аккумулятор, второй – генератор. АКБ поставляет энергию при заглушенном двигателе. Она имеет определенный заряд, расходуемый по мере надобности. Генератор вырабатывает электричество, но только при условии, что ротор вращается. То есть – при работающем моторе.

Схема работы АКБ: 1. АКБ, 2. Диод минусовый, 3. Диод дополнительный, 4. Генератор, 5. Диод плюсовой, 6. Статорная обмотка, 7. Регулятор, 8. Роторная обмотка, 9. Конденсатор, 10. Блок монтажный, 11. Лампочка контроля, 12. Вольтметр, 13. Реле зажигания, 14. Замок.

Для запуска двигателя используется аккумуляторный заряд. Когда мотор начинает работать, энергия батареи не расходуется: ею все приборы снабжает генератор. Также заряд поставляется и на нее, для восстановления потраченной энергии. Но если не идет зарядка на аккумулятор, собственной его энергии хватит на ограниченное количество запусков. Далее батарея полностью разрядится. А владелец авто будет решать проблему, как завести ВАЗ 2107, если сел аккумулятор. Ведь не у всех в багажнике найдутся «крокодилы», и не каждый согласится поделиться электричеством со своей АКБ.

Назначение реле регулятора ВАЗ 2107 инжектор и карбюратор

Основным предназначением реле регулятора напряжения на ВАЗ 2107, да и любом другом автомобиле, является поддержание стабильного и достаточного зарядного тока для бортовой сети и аккумулятора авто, а также с целью выравнивания скачков напряжения в идущих о генератора. Перепады генерируемого напряжения возникали бы, так как генератор вращается с различной частотой. Когда питание снижается ниже 12В, то аккумулятор перестает заряжаться, и вся ботовая сеть функционирует уже не на 100%. Если напряжение превышает 16 Вольт, то это может привести к закипанию аккумулятора, а также выходу из строя бортовых приборов.

На автомобилях ВАЗ раннего производства карбюраторного типа регулятор напряжения стоит на левой арке подкапотного пространства. Такие устройства еще называются внешними, так как они устанавливались вне конструкции генератора. Если быть точнее, то в генераторе устанавливался щеточный механизм, а управление осуществляется посредством печатной платы, которая устанавливалась вне изделия.

Большая часть автомобилей ВАЗ 2107 карбюраторного и инжекторного типа оснащаются генераторами со встроенными реле зарядки. Реле зарядки на таких автомобилях ВАЗ 2107 расположено непосредственно в противоположной от шкива стороне генератора.

Для поддержания приемлемого заряда аккумулятора требуется, чтобы генератор выдавал питание от 13,6 до 14,6 Вольт. Схема регулировки напряжения осуществляется за счет электросхемы, которая располагается на печатной плате(шоколадка) или в виде единого полупроводникового модуля(таблетки) со щетками. Релюшка, находящаяся внутри генератора, как правило не способна адекватно реагировать на температуру окружающей среды, из-за своего расположения близко к работающему двигателю. Встроенное реле иногда заменяют на трехуровневый регулятор напряжения, что обусловлено большей эффективностью изделия за счет ручной корректировки выдаваемого напряжения.

Как проверить реле зарядки на ВАЗ 2107

Если возникают подозрения на неисправную работу реле регулятора напряжения, то первоначально необходимо проверить напряжение на клеммах АКБ при заведенном авто. Питание должно быть не ниже 13 и не выше 14,6 Вольт. Причины такого повышенного или пониженного напряжения могут быть вызваны следующими факторами:

• неисправность регулятора зарядки;
• выход из строя самого генератора;
• отсутствие контакта в электрических соединениях аккумулятора или генератора.

Для проверки исправности шоколадки, необходимо ее демонтировать с генератора. Сделать это нужно путем вывинчивания двух болтов.

Важно знать! Перед тем как приступать к извлечению устройства, не забудьте откинуть клемму «минус» от аккумулятора. Каким же способом проверить изделие на исправность, не снимая его с машины? Для этого необходимо подключить к клеммам аккумулятора вольтметр, после чего завести двигатель

Если показания вольтметра ниже 12,7В или выше 14,6В, то вероятность выхода из строя шоколадки равна 95%. Замените изделие на новое, после чего проверьте напряжение

Каким же способом проверить изделие на исправность, не снимая его с машины? Для этого необходимо подключить к клеммам аккумулятора вольтметр, после чего завести двигатель. Если показания вольтметра ниже 12,7В или выше 14,6В, то вероятность выхода из строя шоколадки равна 95%. Замените изделие на новое, после чего проверьте напряжение.

Важно обратить внимание на щетки изделия, которые должны выступать из щеточного узла на расстояние не меньше, чем 5 мм. Если щетки стерты, то щеточный узел нужно заменить

Это интересно: Чистка салона авто своими руками без магазинной автохимии

Замена изделия

Замена регулятора напряжения на ВАЗ 2107 осуществляется очень просто. Для этого нужно вывинтить два болтика при помощи отвертки или ключа, что зависит от модели генератора, после чего отсоединить клемму, а затем извлечь саму деталь, которая имеет вид, представленный на фото ниже.

Заменить регулятор напряжения достаточно легко, при этом даже нет необходимости снимать генератор. Перед проведением работ обязательно нужно откинуть клемму «минус» от аккумулятора, чтобы избежать возникновения короткого замыкания.

Заменить изделие можно на аналогичное, но рекомендуется воспользоваться трехуровневым регулятором. Он позволяет обеспечить более надежную стабилизацию, и три уровня выходного напряжения регулируемых.

Щеточный механизм устанавливается на место штатного реле, а коробочка с платой и переключателем на три положения закрепляется в любом месте подкапотного пространства, но обязательно с наличием массы на стяжном болту. После замены следует установить переключатель в соответствующее положение, в зависимости от температурных условий.

Что делать если нет зарядки, слабая зарядка (аккумулятор разряжается)?

Если аккумулятор вашего ВАЗ 2107 разряжен, «виновником» может быть один из трех элементов: генератор, регулятор напряжения, связи между ними. Определить «кто виноват» может быть очень просто, даже без дополнительных приспособлений. Как – эта статья поможет.

Выполняем проверку с помощью штатного оборудования

Есть два прибора для контроля работы генератора на «семерке»: вольтметр и контрольная лампа на панели приборов. С их помощью вы сможете отследить причину своих проблем.

1) Включите зажигание, не включая стартер, и посмотрите на контрольную лампу. Он должен засиять во всей красе, как на фото. Стрелка вольтметра обычно находится на белом участке шкалы (фото). Скажем все ОК – переходим к шагу 2

Индикатор заряда аккумулятора горит

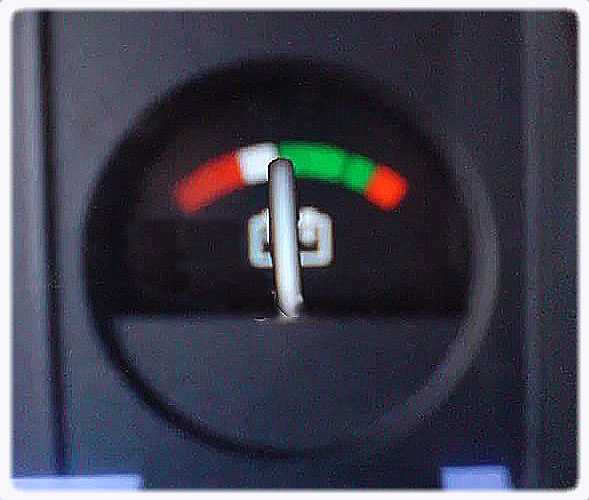

Положение стрелки вольтметра перед запуском двигателя (зажигание включено)

Лампа не горит, стрелка вольтметра при включении зажигания остается на нуле

Проверить предохранитель № 10 в монтажном блоке. 99% будут сожжены. В этом случае все остальные сигнальные лампы на панели приборов также будут обесточены. Замените его идентичным и дважды проверьте. Если предохранитель снова перегорел, необходимо искать причину, то есть короткое замыкание. Проверяем, не отсоединились ли провода генератора, не потёрта ли где-нибудь изоляция и тд

Лампа не горит, стрелка вольтметра показывает норму

Проверяем провода на генераторе, вышел ли провод из клеммы «61». Если там все в норме, необходимо проверить наличие «плюса» на этом проводе с помощью контрольной лампы, индикаторной отвертки или мультиметра.

Клемма «61» генератора ВАЗ-2107

Никакого «плюса» нет: придется снимать приборную панель и проверять лампу

Замените сгоревший. Как снять панель смотрите на видео

Никакого «плюса» нет: придется снимать приборную панель и проверять лампу. Замените сгоревший. Как снять панель смотрите на видео

2) Запускаем двигатель. Контрольная лампочка должна погаснуть, стрелка вольтметра входит в зеленый сектор и находится от центра к правому краю (фото). Если да, то, скорее всего, генератор работает нормально.

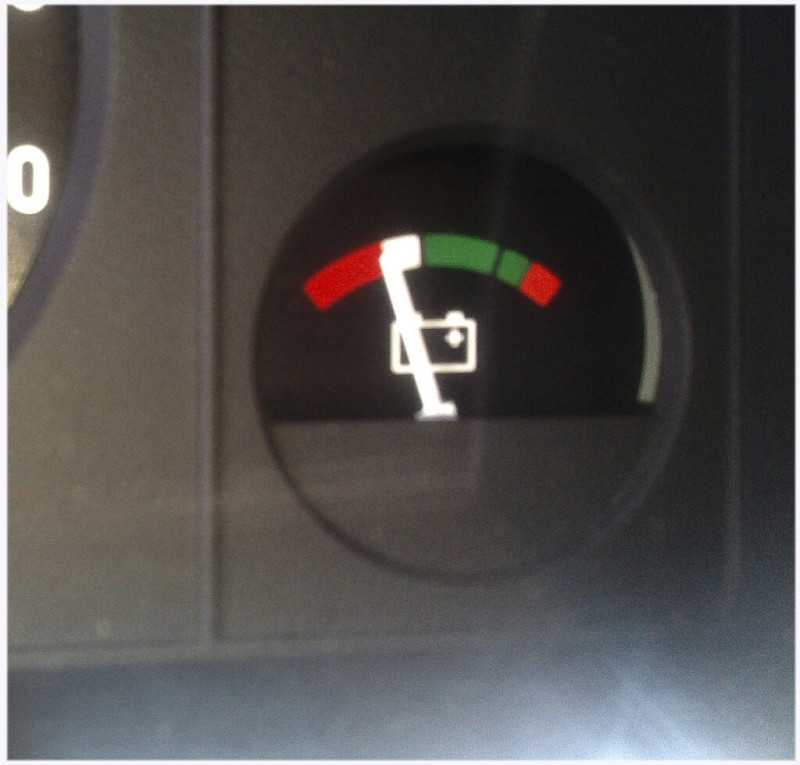

Вольтметр показывает напряжение в норме (есть заряд)

Лампа продолжает гореть или слегка тускнеет

Если выпустить газ, он отключается на высоких оборотах и ​​снова воспламеняется, когда они уменьшаются. Стрелка вольтметра находится в белом секторе и при увеличении скорости уходит к зеленой границе. Вывод: неисправен генератор. Такой же вывод, если лампа продолжает гореть на любой скорости и стрелка вольтметра находится в белом секторе и даже становится красной.

Слишком низкое напряжение (двигатель работает). Слабый заряд

3) Если генератор работает, но батарея постепенно разряжается, мы сделаем еще одну проверку. Запускаем двигатель, включаем вентилятор отопителя и ближний свет, поворачиваем ключ на «10» и, ослабив отрицательную клемму АКБ, снимаем ее. Двигатель на холостом ходу (примерно 900 об / мин) не должен глохнуть. Если двигатель остановился, верните клемму на место и начните заново. Поддерживая скорость 1200-1500, снова снимаем терминал. Двигатель снова остановился? Затем выключите фары, оставьте включенным вентилятор отопителя, повторите тест. Теперь двигатель продолжает работать с отключенным отрицательным полюсом от аккумуляторной батареи. Выход генератора работает, но не обеспечивает необходимый ток, его нужно отремонтировать.

Примечание! С таким контролем лучше и безопаснее работать вместе. Не отсоединяйте клемму аккумулятора, по крайней мере, не включив вентилятор отопителя или другую нагрузку. Скачок напряжения при отключении может «сжечь» электронные компоненты систем зажигания. Будьте особенно осторожны при использовании автомобиля с инжекторным двигателем.

Аккумуляторная батарея Ваз 2105 закипела – что делать?

Есть несколько причин кипения аккумуляторных батарей. Рассмотрим их в порядке значимости:

1. Перезаряд аккумулятора
2. Короткое замыкание банок
3. Сульфатация пластин
4. Перегрузка электрической системы
5. Переполюсовка АКБ

Если аккумулятор закипел на машине во время движения, необходимо немедленно выполнить следующие действия:

• заглушить двигатель;
• открыть капот, обеспечит приток воздуха, если АКБ имеет рубашку, снять ее; дать остыть аккумуляторной батарее до температуры ниже 40 градусов Цельсия (легко определить прикосновением рукой); закрыть капот, завести автомобиль и доехать до ближайшей заправки;
• приобрести дистиллированную воду и произвести доливку до необходимого уровня электролита;
• если аккумулятор необслуживаемый, доливку можно осуществить через отверстие газоотвода;
• если в ремкомплекте имеется мультиметр, измерить напряжение на АКБ на заведенном двигателе, если напряжение превышает уровень 15 Вольт, отключить толстый провод генератора, тщательно его заизолировав и закрепив за ближайший элемент кузова;
• продолжать движение к месту стоянки или ремонта, отключив по возможности все устройства дополнительного комфорта (печка, автомагнитола, кондиционер и другие).

Устранение неисправностей

Для начала нужно зачистить клеммы АКБ и внутренние поверхности клемм проводов на аккумуляторе. Если это не дало результата, замеряется напряжение на выходе генератора (клемма «30») относительно «массы» при работающем двигателе (частота вращения коленвала 1000-1200 об/мин). Если напряжение заметно отличается, зачищается контакт клеммы «30» с проводом, прозванивается сам провод от генератора до АКБ. В крайнем случае меняется этот провод.

Контрольная лампа и датчик (бортовой вольтметр) показывают наличие заряда, а аккумулятор сел, но проверка мультиметром показывает на клеммах АКБ нормальное напряжение 13,6-14,2 В. При включении большой нагрузки (например, дальнего света фар) стрелка датчика падает в белый сектор шкалы.

Такие симптомы могут быть при слабом натяжении ремня генератора. Нужно измерить натяжение (при усилии на ремень в 10 кгс прогиб не должен быть более 12-17 мм), и если натяжение слабое, ремень натягивается или заменяется.

Причиной также может быть пробой одного из отрицательных диодов, перегорание одного из положительных диодов выпрямителя или обрыв одного из фазных обмоток статора. При неработающем двигателе проверяются отрицательные диоды: отсоединяется клемма «+» АКБ от сети автомобиля и подсоединяется к ней контрольная лампа. Ножкой лампы притрагиваются к каждому из трех болтов крепления выпрямительного блока генератора. Если лампа горит, соединенный с болтом отрицательный диод пробит.

Для проверки положительных диодов подсоединяется клемма «+» и отсоединяется от кузова клемма «-», к которой подсоединяется контрольная лампа. Снова ножкой лампы притрагиваются к каждому из трех болтов крепления выпрямительного блока генератора. Горение лампы тоже означает пробой положительного диода. Если есть мультиметр, просто замеряют сопротивление диодов в полярности, в которой диод должен быть заперт: для отрицательных диодов «+» к болтам, а «-» — к корпусу, для положительных диодов «+» к клемме «30» генератора, а «-» — к болтам. Диодный выпрямитель с пробитым диодом заменяют полностью.

Обрыв одной из веток обмотки статора проверяется путем их прозванивания мультиметром или «контролькой» с аккумулятором между двумя болтами крепления выпрямительного блока. Отсутствие контакта какой-либо обмотки с каждой из двух оставшихся говорит о ее обрыве, а генератор подлежит ремонту или замене.

Проверь щетки генератора

Еще одной причиной может быть износ щеток генератора. Вынимается щеточный узел с РР. Если щетки длиной менее 5 мм, узел меняется на новый. Если щетки не изношены, следует осмотреть их на возможность перекоса и «залипания» в колодцах корпуса.

Лампа заряда при включении зажигания не загорается. Не работает датчик заряда и другие контрольные приборы. Генератор зарядки не давал.

Причина данной неисправности — перегорел предохранитель F10 (10 А). Если после замены ничего не изменилось, ищут причины в замке или реле (если оно установлено) зажигания.

При включении зажигания не горит контрольная лампа. Датчик заряда и другие контрольные приборы работают. Генератор зарядки не дает.

Отсоединяется провод от штекера «61» генератора и замыкается на «массу». Если при включенном зажигании горит лампа — неисправна обмотка возбуждения генератора или нет контакта в самом штекере. Зачищаются поверхности штырьков, поджимаются загибы разъемов штекера, соединяются. Проверяется снова и если лампа заряда опять не горит, зачищаются штекеры Ш5-Ш10 монтажного блока и штырьки в разъеме колодки с щитком приборов. Если результата нет, значит, перегорела сама лампа. Для замены лампочки снимается щиток приборов, сзади щитка вынимается патрон, меняется лампа.

Лампа АКБ при включении зажигания загорается. При работе двигателя на холостых оборотах тускло горит лампа заряда, пропадает зарядка или нет зарядки совсем.

Причиной может быть плохой контакт штырька колодки соединения провода к щитку приборов. Он крепится на заклепке и часто окисляется. Если припаять его к дорожке платы, эта неисправность устраняется. Также неплотный контакт в местах соединения по пути провода от щитка до штекера «61» генератора дает такие же симптомы.

Без исправной заряженной аккумуляторной батареи эксплуатация машины невозможна. Если вы заметили, что нет зарядки на ВАЗ 2107, неисправность необходимо устранять немедленно. Если продолжать использовать автомобиль, особенно в ночное время, аккумулятор очень быстро сядет и придется воспользоваться буксиром или эвакуатором. Чтобы разобраться, почему нет зарядки аккумулятора и как устранить проблему необходимо начать с теории.

Проверьте генератор ВАЗ 2107

Как проверить генератор.

Проверка генератора ВАЗ 2107 осуществляется без снятия его с автомобиля. Для этого вам понадобится вольтметр или мультиметр и сигнальная лампа. Проверка генератора ВАЗ 2107 заключается в измерении выдаваемого им напряжения под нагрузкой и без включения потребителей. Если вы подозреваете, что генератор неисправен, сначала проверьте натяжение ремня привода генератора. Если натяжение ремня нормальное, проверьте напряжение на клеммах аккумулятора. Значение напряжения при средней скорости вращения коленчатого вала и включенных фарах дальнего света должно составлять от 14,5 до 13,5 В.

Зарядите аккумулятор.

Перезарядка характеризуется повышенным напряжением на клеммах аккумулятора, то есть напряжением выше 14,5 В. Причина связана с регулятором напряжения. Часто возможна неисправность, но возможен плохой контакт в его соединениях. Стоимость регулятора обычно невелика, и в этом случае их легче изменить. Перед заменой очистите область контакта отрицательной клеммы регулятора с корпусом генератора.

Отсутствие или плохая зарядка.

Если значение меньше минимального, проверьте напряжение без нагрузки. Также необходимо измерить напряжение между клеммой 30 генератора и его корпусом. Если при проверке значения напряжения генератора ВАЗ 2107, при включении фар, клеммы аккумуляторной батареи ниже 13,5 В, а при выключенном освещении напряжение медленно повышается до значения 13. 13,4 В. Причина в этом случае должна быть искали плохой контакт от клеммы 30 генератора с аккумулятором, плохой контакт отрицательной клеммы и корпуса двигателя.

Чтобы проверить надежность соединения в клемме 30 генератора, необходимо измерить напряжение между клеммой и корпусом генератора. Если напряжение на клеммах аккумулятора намного выше, открутите гайку, крепящую провод, очистите соединение и снимите гайку клеммы между проводом и генератором. Плохой контакт в этой точке также будет сопровождаться сильным нагревом контактного болта.

Неисправность регулятора напряжения.

Если при проверке генератора ВАЗ 2107 напряжение на клеммах аккумулятора при включенном и выключенном дальнем свете остается одинаковым. В этом случае значение напряжения между клеммой 30 и корпусом генератора не отличается от значения напряжения на клеммах батареи. Это возможно, если регулятор напряжения генератора выходит из строя или отсутствует напряжение для начального возбуждения, сам генератор неисправен.

Сначала нужно проверить напряжение на возбуждении генератора. Лучше всего делать это с помощью контрольной лампы, соединяющей один конец с корпусом, а другой проводом, подходящим для щеток генератора или клеммы 61 генератора, если в генераторе имеется встроенный регулятор напряжения. Если на проводе нет питания, необходимо проверить целостность проводов, предохранителя и состояние регулятора напряжения на автомобилях с внешним регулятором.

Встроенные регуляторы напряжения необходимо проверить на наличие напряжения на проводе или подключенном к ним генераторе 61. Как это сделать описано в статье «Проверка регулятора напряжения» и останавливаться на этом вопросе здесь не имеет смысла. Если мощность возбуждения подходит как для регулятора, так и для установки щетки, неисправности в генераторе работают.

Раздвижной приводной ремень.

Рассмотрим другой вариант событий, обнаруженных во время испытания ВАЗ 2107. После запуска двигателя, не считая нагрузки, значение напряжения меньше нормы, но через некоторое время оно нормализуется. При включении нагрузка резко падает. Также падение может быть результатом резкого увеличения частоты вращения двигателя с последующей нормализацией при работе на постоянной скорости. Это указывает на проскальзывание ремня привода генератора, которое может быть вызвано его ослаблением или износом как ремня, так и шкивов. Износ в этом случае легко определяется по наличию блеска в нижней части шкива. В этом случае ремень необходимо заменить; в этом случае бесполезно напрягаться. Кроме того, слишком жесткий ремень может повредить подшипники генератора

При установке нового ремня необходимо обратить внимание на величину погружения в шкив. Если ремень полностью вышел из строя, шкив также необходимо заменить

Ну, наконец, и последнее, когда напряжение на клеммах аккумулятора при проверке генератора ВАЗ 2107 выше 14,5 В. Это свидетельствует о неисправности регулятора напряжения или плохом контакте его отрицательной клеммы с корпусом генератора со встроенным контроллером или с кузовом удаленного автомобиля.

Нет зарядки – признаки

Ситуация, при которой генератор перестал выполнять свои основные задачи по обеспечению электрической энергией аккумуляторной батареи, может быть определена при помощи следующей симптоматики:

• батарея теряет заряд с увеличенной скоростью;
• частые сигналы от соответствующей лампы на приборной доске;
• снизился уровень производительности электроприборов в автомобиле.

Водитель, заметивший одну из этих ситуаций, или все сразу, сможет сделать вывод о неисправности бортового генератора.

Сигнальная лампа

Российский автомобиль ВАЗ-2107 оснащен бортовой приборной доской, на панели которой расположены индикаторы, указывающие, в том числе, и на наличие конструктивных неполадок. Одна из лампочек отвечает за передачу информации, касающейся стабильности работы генератора: если цепь функционирует в штатном режиме, индикатор светится только при зажигании, ровно до того момента, пока не запустится двигательная установка.

Быстрая разрядка аккумулятора

Неполадки, возникшие во время работы генераторной установки, немедленно отразятся на состоянии заряда аккумуляторной батареи. Неисправный генератор не сможет обеспечивать должный уровень электрического напряжения, необходимый для качественной зарядки аккумулятора. Водитель может определить недостаточное количество заряда в батарее по возникновению трудностей в момент запуска мотора.

Снижение производительности электрооборудования

Так как генератор работает с целями обеспечения бортовых электроприборов должным количеством энергии, его неполадки приведут к возникновению сбоев в работе различных устройств. Водитель, подозревающий наличие неисправности, должен попробовать запустить в работу какие-либо узлы, для функционирования которых нужно электричество: например, включить фары или отопительный аппарат.

Снижение производительности этих устройств – недостаточно яркий свет и слабое вращение вентилятора, станут признаками поломки генератора.

Диагностика

Для проверки установленного реле достаточно просто замерять напряжение на клеммах АКБ, и станет понятно, в каком оно состоянии. Чтобы проверить снятое , которое вызывает подозрения, способ проверки несколько другой, но в любом случае это поможет выявить:

1. Отсутствие или плохой контакт в выводах щеткодержателя.
2. Обрывы щеточных проводников.
3. Неисправность самого реле.

К щеткам регулятора просто подключается мультиметр или контрольная лампа на 12 вольт, мощность которой не превышает 2 Вт. Достаточно подать 10-12 В, как лампа должна загореться или мультиметр должен показать соответствующее значение. После этого подается напряжение больше номинального — 16-20 вольт. В этом случае реле должно сработать, а лампа гореть не должна. Если лампа продолжает гореть при повышении напряжения, значит регулятор пробит и не исполняет свои функции. В этом случае он подлежит замене

Также при замене стоит обращать внимание на состояние щеток. Они должны выступать за пределы щеткодержателя не более, чем на 5 мм

Таким образом можно протестировать свой регулятор и спасти аккумулятор от преждевременного износа. Следите за напряжением в сети, и удачных дорог!

Устранение отсутствия зарядки аккумулятора

Первым делом стоит проверить натяжение ремня генератора – именно он приводит в действие генератор и помпу охлаждающей жидкости, поэтому данная неисправность может проявляется еще и перегревом двигателя.

Если не горит лампа зарядки аккумулятора ВАЗ 2107, а по вольтметру показывается нормальное напряжение бортовой сети и при этом аккумулятор не заряжается, очевидно причина в контактах на клеммах.

Нужно снять клемы с аккумулятора и зачистить их наждачной бумагой. Если зарядка не появилась, необходимо сделать замер напряжение на выходе «30» генератора при работающем двигателе. Если показания напряжение на данном выходе и аккумуляторе имеют сильное отличие, надо зачистить контакты и проверить провод, идущий от генератора до АКБ. Если провод неисправен, то он подлежит замене.

Если напряжение в бортовой сети в пределах при работающем двигателе, но при включении фар оно падает, причина в слабом натяжении ремня генератора. При повышенной нагрузки слабый ремень пробуксовывает. Правильная натяжка ремня, это когда при усилии 10 кгс он должен прогибаться на 12-17 мм.

Еще одной причиной отсутствия зарядки может быть замыкание или обрыв обмотки статора или ротора, а так же пробитый диод выпрямителя на генераторе.

Диоды можно проверить при помощи контрольной лампы или мультиметра, чтобы проверить их сопротивление. Для проверки диодов при помощи контрольной лампой надо снять клемму «+» с аккумулятора и подсоединить контрольную лампу одним концом к плюсовой клемме, а другим нужно последовательно коснуться трех болтов, показанных на рисунке ниже. Потом проделать ту же самую операцию, только с клеммой «-». Если контрольная лампа загорается, значит проверяемый диод пробит.

При выходе из строя одного из диодов необходима заменить диодный мост в сборе.

Неисправность обмотки статора можно определить мультиметром, замерив сопротивления между болтами крепления выпрямительного блока. Если контакт между ними отсутствует, значит есть обрыв обмотки. В данном случае меняется обмотка или генератор в сборе.

Наверно самая распространенная причина поломки генератора – это износ щеток. Для их проверки, необходимо снять щеточный узел. Длина щеток должна составлять более 5 мм, в противном случаи их нужно заменить. Также щетки могут заклинить или перекоситься в колодцах.

Примечание: генератор инжекторной ничем не отличается от генератора карбюраторной версии ВАЗ 2107. Все советы по ремонту и проверке генератора актуальны для обеих модификаций автомобиля.

Как все работает?

Сначала следует разобраться, как все работает. Итак, на ВАЗ-2107 бортовая сеть запитывается от двух источников – аккумулятора и генератора. Первый обеспечивает электроэнергией все потребители, пока силовая установка не запущена. Аккумулятор сам по себе является хранилищем электрического заряда, который он отдает при надобности.

Генератор же – узел, который вырабатывает электричество, но для этого необходимо, чтобы он выполнял механическое действие (его ротор вращался). Чтобы генератор работал и запитывал сеть, привод его осуществляется от коленчатого вала посредством ременной передачи.

Работает все просто: чтобы запустить двигатель, энергия аккумулятора подается на силовой электродвигатель – стартер, а также систему зажигания. После того, как силовая установка запуститься, посредством привода в действие начнет приводиться генератор, вырабатываемая энергия которого будет питать все приборы. Также она будет подаваться на аккумулятор, чтобы восстановить заряд, затраченный на запуск силовой установки.

Подзарядка АКБ от генератора должна выполняться в обязательном порядке, иначе после нескольких запусков силовой установки потери электроэнергии в батарее будут значительными (аккумулятор садится), и он уже просто не способен будет завести мотор.

Для того, чтобы следить за зарядкой, на приборной панели ВАЗ-2107 установлена контрольная лампа, а также вольтметр. Благодаря этим контрольным приборам и удается выявить, что АКБ не заряжается.

Если вся цепь, по которой производится подзарядка аккумулятора, в исправном состоянии, то после включения зажигания контрольная лампа заряда загорается, но после запуска двигателя и выход на рабочий режим, она должна гаснуть, что указывает на то, что напряжение на АКБ поступает. При этом на вольтметре стрелка должна стать в зеленую зону, указывая, что параметры напряжения соответствуют норме. Но если после запуска мотора горит лампа, «моргает», при этом стрелка может дергаться, это указывает на возникновение неисправностей.

Здесь сразу следует отметить, что нередко бывает так, что значок АКБ горит при работающем двигателе, но вольтметр показывает, что зарядка идет. Вообще поведение этой системы может быть самым разным – не идет зарядка, она есть, но контрольные приборы показывают обратное, подзарядка периодически пропадет, но затем восстанавливается. При этом возможна вероятность недозаряда или перезарядка, которые являются губительными для АКБ. Слабая зарядка батареи в конечном итоге приведет к тому, что она со временем полностью разрядится и завести автомобиль будет невозможно.

Противостояние злоумышленникам

В связи с тем, что аккумулятор стоит недешево, проблема защиты аккумулятора ВАЗ 2107 от кражи стоит достаточно остро. Открыть капот «классика» не составляет труда, поэтому воры внимательно следят за «семеркой».

Специалисты предлагают несколько вариантов предотвращения краж.

• Охраняемая парковка или охраняемый гараж.
• Установка сигнализации.
• Установка замка на капот. Сразу уточним: на этот шаг идут немногие. Требуются сварочные работы, портится внешний вид и взломать замок профессионалу довольно легко.
• Возьмите аккумулятор с собой. Время неудобно, но эффективно. Если же машину оставить ненадолго, она беззащитна: аккумулятор можно снять на стоянке возле супермаркета.
• Надежное крепление аккумулятора. Практически самый популярный способ. Крепежные детали устанавливаются с секретом, предотвращающим разборку и затрудняющим кражу. В сочетании с отчетностью это очень эффективный метод.

Но все специалисты сходятся во мнении, что максимально надежная защита АКБ от угона ВАЗ 2107 – полная. Сочетание разнонаправленных мер даст наилучшие результаты!
