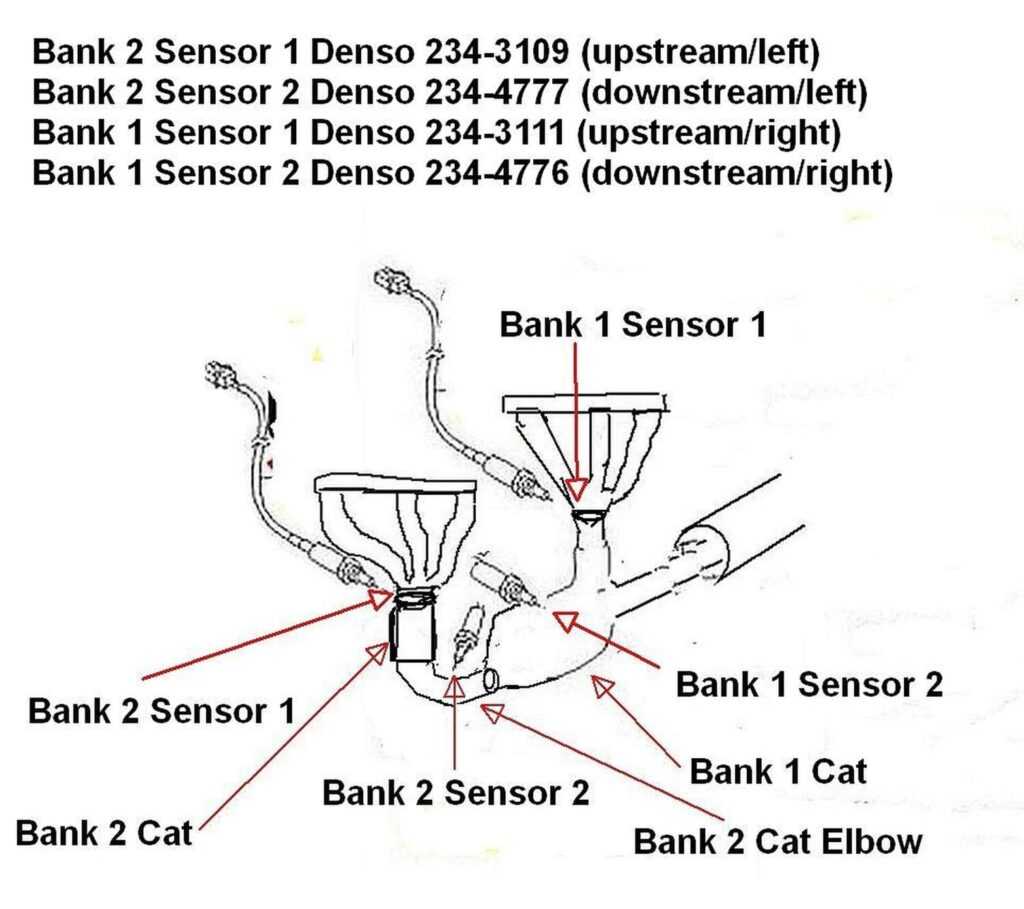

Что такое банк 1 и банк 2, датчик 1 и датчик 2 (bank 1, bank 2, sensor 1, sensor 2)

Разновидности лямбда-зондов

Современные машины оснащаются следующими датчиками:

• Циркониевые;
• Титановые;
• Широкополосные.

Циркониевый

Одна из наиболее распространённых моделей. Создана на основе диоксида циркония (ZrO2).

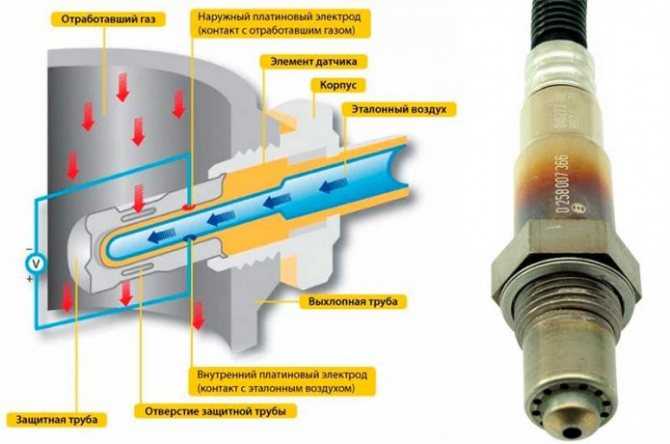

Циркониевый датчик кислорода действует по принципу гальванического элемента с твёрдым электролитом в виде керамики из диоксида циркония (ZrO2)

Керамический наконечник с диоксидом циркония с обеих сторон покрыт защитными экранами из токопроводящих пористых платиновых электродов. Свойства электролита, пропускающего ионы кислорода, проявляются при нагреве ZrO2 выше 350°C. Лямбда-зонд не будет работать, не прогревшись до нужной температуры. Быстрый нагрев осуществляется за счёт встроенного в корпус нагревательного элемента с керамическим изолятором.

Выхлопные газы поступают к наружной части наконечника через специальные просветы в защитном кожухе. Атмосферный воздух попадает внутрь датчика через отверстие в корпусе или пористую водонепроницаемую уплотнительную крышку (манжету) проводов.

Разница потенциалов образуется за счёт передвижения ионов кислорода по электролиту между наружным и внутренним платиновыми электродами. Напряжение, образующееся на электродах, обратно пропорционально количеству О2 в выхлопной системе.

Статья в тему: Замена направляющих втулок клапанов

Напряжение, которое образуется на двух электродах, обратно пропорционально количеству кислорода

Относительно сигнала, поступающего от датчика, блок управления регулирует состав ТВС, стараясь приблизить её к стехиометрической. Напряжение, поступающее от лямбда-зонда, ежесекундно меняется по несколько раз. Это даёт возможность регулировать состав топливной смеси независимо от режима работы ДВС.

По количеству проводов можно выделить несколько типов циркониевых устройств:

1. В однопроводном датчике существует единственный сигнальный провод. Контакт на массу осуществляется через корпус.
2. Двухпроводное устройство оснащено сигнальным и заземляющим проводами.
3. Трёх- и четырёхпроводные датчики снабжены системой нагрева, управляющим и заземляющим проводами к ней.

Циркониевые лямбда-зонды в свою очередь разделяются на одно-, двух-, трёх- и четырёхпроводные датчики

Титановый

Визуально похож на циркониевый. Чувствительный элемент датчика создан из диоксида титана. В зависимости от количества кислорода в выхлопных газах скачкообразно меняется объёмное сопротивление датчика: от 1 кОм при богатой смеси до более 20 кОм при бедной. Соответственно, меняется проводимость элемента, о чём датчик сигнализирует блоку управления. Рабочая температура титанового датчика — 700°C, поэтому наличие нагревательного элемента обязательно. Эталонный воздух отсутствует.

Из-за своей сложной конструкции, дороговизны и привередливости к перепадам температуры большое распространение датчик не получил.

Кроме циркониевых, существуют также кислородные датчики на основе двуокиси титана (TiO2)

Широкополосный

Конструктивно отличается от предыдущих 2 камерами (ячейками):

• Измерительной;
• Насосной.

В камере для измерений с использованием электронной схемы модуляции напряжения поддерживается состав газов, соответствующий λ=1. Насосная ячейка при работающем моторе на обеднённой смеси устраняет лишний кислород из диффузионного зазора в атмосферу, при богатой смеси — пополняет диффузионное отверстие недостающими ионами кислорода из внешнего мира. Направление тока для перемещения кислорода в разные стороны меняется, а его величина пропорциональна количеству О2. Именно значение тока и служит детектором λ выхлопных газов.

Температура, необходимая для работы (не менее 600°C), достигается за счёт работы нагревательного элемента в датчике.

Широкополосные датчики кислорода детектируют лямбду от 0,7 до 1,6

Коды, связанные с P0154

P0134 — Датчик кислорода с подогревом (HO2S) 1, ряд 1 — активность не обнаружена
P0140 — Датчик кислорода с подогревом (HO2S) 2, ряд 1 — активность не обнаружена
P0146 — Датчик кислорода с подогревом (HO2S) 3, ряд 1 — активность не обнаружена
P0154 — Датчик кислорода с подогревом (HO2S) 1, ряд 2 — активность не обнаружена
P0160 — Датчик кислорода с подогревом (HO2S) 2, блок 2 — активность не обнаружена
P0166 — Датчик кислорода с подогревом (HO2S) 3, ряд 2 — активность не обнаружена
08 Chevy Avalanche проверяет свет двигателя с уменьшенным расходом газаБолее подробная информация … DTC P1174 или P1175 Инструкции по диагностике — Выполните проверку системы диагностики — Автомобиль перед использованием этой процедуры диагностики. — Обзор стратегии на основе диагностики для обзора диагностического подхода. — Инструкции по диагностической процедуре обеспечивают …
Тойота RAV4 2002 года — проблема с датчиком воздушной топливной системы не устранена и другие нерешенные вопросы — нужна консультация или мнение?@ kev2 & nickb2 и все остальные: Здравствуйте. Во-первых, чтобы ответить на вопрос kev2, датчик должен быть доставлен в середине следующей недели, как мне сообщили из моих источников. Так что я терпеливо жду этого. Я ценю всю информацию, которую вы мне дали. Да, вскоре, когда у меня будет немного свободного времени, я попробую немного …

Причины неисправности лямбда зонда

Лямбда-датчики, изготовленные в соответствии со стандартами оригинальных деталей, обычно не портятся в течение всего срока службы транспортного средства без участия внешних причин. К ним относятся: механические воздействия, вызывающие физический ущерб, например, растрескивание керамического сердечника или прерывание кабельных соединений; загрязнение сенсора из-за твердых частиц паров, осаждающихся на него, что заставляет реакцию зонда замедляться до изменений состава выхлопных газов и, следовательно, нарушения электронного модуля управления двигателем; Увлажнение и коррозия электрических соединителей, которые изменяют значения сигналов, излучаемых зондом.

Что влияет на срок службы лямбда-зонда?

Как мы уже сказали ранее, кислородный датчик – один из самых «живучих» элементов в системе автомобиля. Но есть целый ряд факторов, влияющих на срок службы данного устройства. Основной из них – низкое качество топлива. При его горении на кислородном датчике выделяется часть свинца. Данный металл со временем накапливается и своим слоем снижает чувствительность внешних электродов к кислороду. Восстановить или очистить такой элемент от свинца нельзя. Датчик подлежит только замене. Отметим, что перед тем, как проверить лямбда-зонд тестером, предварительно его следует осмотреть внешне. Если на нем имеется стойкий металлический налет, спасти ситуацию может только замена элемента на новый.

Реже лямбда-зонд приходит в неисправность из-за механических деформаций. К таким повреждениям можно отнести нарушение целостности корпуса элемента, обмотки обогрева и т. д. Ремонт здесь, как и в первом случае, нецелесообразен. Поэтому перед тем, как проверить лямбда-зонд, убедитесь в отсутствии на нем механических деформаций. Если они есть, датчик сразу же нужно заменить.

Поломка лямбда-зонда может быть спровоцирована и неисправностью самой топливной системы автомобиля. Когда в камеру сгорания попадает большее количество смеси, часть его не сгорает полностью и следует по выпускным каналам наружу в виде черного налета. Данные отложения имеют свойство накапливаться на узлах автомобиля, в том числе и на кислородном датчике. Выход из этой ситуации прост – для восстановления нормальной работы элемента достаточно очистить поверхность зонда от сажи. Само же транспортное средство рекомендуется отправить на диагностику, так как неполное сгорание топлива, помимо загрязнения системы, провоцирует повышенный расход, что в значительной мере отобразится на кошельке водителя.

Как работает датчик кислорода

Существует несколько типов лямбда-зондов, но для простоты в этой статье мы рассмотрим только обычные генерирующие напряжение датчики кислорода.

Как следует из названия, генерирующий напряжение датчик кислорода генерирует небольшое напряжение, пропорциональное разнице в количестве кислорода внутри и снаружи выхлопного газа.

Для правильной работы лямбда-зонд необходимо нагреть до определенной температуры. Типичный современный датчик имеет внутренний электрический нагревательный элемент, который питается от ЭБУ двигателя.

Когда топливовоздушная смесь (ТВС), поступающая в двигатель, бедная (мало топлива и много воздуха), в выхлопе остается больше кислорода, и кислородный датчик создает очень небольшое напряжение (0,1 – 0,2 В).

Если ТВС обогащается (много топлива и мало воздуха), в выхлопе остается меньше кислорода, поэтому датчик будет генерировать бОльшее напряжение (около 0,9 В).

Признаки и причины неисправности лямбда зонда

Согласно статистике датчики кислорода выходят из строя постепенно, поэтому выявить его неисправность можно, если вовремя обратить внимание на следующие «симптомы»:

• Обороты на холостом ходу начали падать или «плавать».
• Автомобиль дергается, а после запуска мотора слышны нехарактерные для двигателя хлопки.
• Снизилась мощность мотора и при нажатии на педаль газа наблюдается замедленная реакция.
• Двигатель сильно перегревается, а расход топлива увеличился.
• Изменился запах в выхлопной трубе (выхлопные газы стали более токсичными).

В результате вышедшего из строя датчика качество топливной смеси, попадающей в камеру сгорания, ухудшается, из-за чего нарушается отлаженная работа двигателя. Причин для этого может быть множество:

• Неправильная работа цепи накала или пониженная чувствительность наконечника датчика.
• Низкокачественное топливо с высоким содержанием железа, свинца, частиц нефтяного распада и прочих вредных включений. Все эти вещества налипают на платиновые электроды, что приводит к неисправности датчика.
• Проблемы с системой подогрева лямбда зонда. Если подогрев перестал функционировать как нужно, то датчик кислорода будет выдавать неточные данные.
• Перегрев корпуса регулятора. Такое происходит, если неправильно установить угол опережения зажигания.
• Изношенные маслосъемные кольца. В этом случае в выхлопную трубу попадает моторная жидкость, которая воздействует на лямбда зонд.
• Если часто производится многократный запуск двигателя.
• Использование герметиков (особенно силиконовых) для установки лямбда зондов.
• Нарушен уровень компрессии в цилиндрах двигателя. В этом случае горючая смесь сгорает неравномерно.
• Забитые бензиновые форсунки двигателя.

Если вы заметили, что не работает лямбда зонд, симптомы не стоит игнорировать, так как в противном случае вы обеспечите себе много проблем с автомобилем. Дело в том, что большинство современных машин, оснащены блоком аварийной блокировки, который может сработать в самый неудачный момент. Однако невозможность дальнейшего передвижения – это еще не самое страшное. Если датчик разгерметизируется, то из строя выйдет система впрыска и вам придется оплатить дорогостоящий ремонт более серьезного узла.

Поэтому рекомендуется периодически проверять состояние лямбда зонда. Сделать это можно самостоятельно.

Как работает датчик кислорода

Главной функцией лямбда-зонда считается измерение количество кислорода, содержащегося в выхлопных газах, и сравнение его с эталонным.

Электрические импульсы от кислородного датчика поступают в электронный блок управления (ЭБУ) топливной системой. Относительно этих данных ЭБУ регулирует состав ТВС, подаваемой в цилиндры.

Схема установки основного и дополнительного датчиков кислорода в автомобиле

Результатом совместной работы лямбда-зонда и ЭБУ является получение стехиометрической (теоретически идеальной, оптимальной) ТВС, состоящей из 14,7 частей воздуха и 1 части топлива, при которой λ=1. У обогащенной смеси (избыток бензина) λ1.

График зависимости мощности (P) и расхода топлива (Q) от величины (λ)

Основные признаки неисправности лямбда зонда

Основным признаком неисправности лямбда зонда служит изменение работы двигателя, так как после его поломки значительно ухудшается качество поступаемой топливной смеси в камеру сгорания. Топливная смесь, по сути, остается бесконтрольной, что недопустимо.

Причиной выхода из рабочего состояния лямбда зонда может быть следующее:

• разгерметизация корпуса;
• проникновение внешнего воздуха и выхлопных газов;
• перегрев датчика вследствие некачественной покраски двигателя или неправильной работы системы зажигания;
• моральный износ;
• неправильное или прерывающееся электропитание, которое ведет к основному блоку управления;
• механическое повреждение в следствие некорректной эксплуатации автомобиля.

Во всех вышеперечисленных случаях, кроме последнего, выход из строя происходит постепенно. Поэтому те автовладельцы, которые не знают как проверить лямбда зонд и где он вообще расположен, скорее всего, не сразу заметят неисправность. Однако, для опытных водителей определить причину изменения работы двигателя не составит никакого труда.

Постепенный выход из строя лямбда зонда можно разбить на несколько этапов. На начальной стадии датчик перестает нормально функционировать, то есть, в определенных рабочих моментах мотора устройство перестает генерировать сигнал, впоследствии чего дестабилизируется налаженность оборотов холостого хода.

Иными словами, они начинают колебаться в достаточно расширеном диапазоне, что в конечном итоге приводит к потере качества топливной смеси. При этом авто начинает беспричинно дергаться, также можно услышать нехарактерные работе двигателя хлопки и обязательно на панели приборов загорается сигнальная лампочка. Все эти аномальные явления сигнализируют автовладельцу о неправильной работе лямбда зонда.

На втором этапе датчик и вовсе перестает работать на не прогретом двигателе, при этом автомобиль будет всевозможными способами сигнализировать водителю о проблеме. В частности, произойдет ощутимый упадок мощности, замедленное реагирование при воздействии на педаль акселератора и все те же хлопки из-под капота, а также неоправданное дергание автомобиля. Однако, самым существенным и крайне опасным сигналом поломки лямбда зонда служит перегрев двигателя.

В случае полного игнорирования всех предшествующих сигналов свидетельствующих об ухудшении состояния лямбда зонда, его поломка неизбежна, что станет причиной большого количества проблем. В первую очередь пострадает возможность естественного движения, также значительно увеличится расход топлива и появится неприятный резкий запах с ярко выраженным оттенком токсичности из выхлопной трубы. В современных автоматизированных автомобилях в случае поломки кислородного датчика может попросту активизироваться аварийная блокировка, в результате которой последующее движение автомобиля становится невозможным. В таких случаях сможет помочь только экстренный вызов эвакуатора.

Однако, самым худшим вариантом развития событий является разгерметизация датчика, так как в этом случае движение автомобиля становится невозможным по причине высокой вероятности поломки двигателя и последующего дорогостоящего ремонта. Во время разгерметизации отработанные газы вместо выхода через выхлопную трубу, попадают в заборный канал атмосферного эталонного воздуха. Во время торможения двигателем лямбда зонд начинает фиксировать переизбыток молекул кислорода и экстренно подает большое количество отрицательных сигналов, чем полностью выводит из строя систему управления впрыском.

Основным признаком разгерметизации датчика является потеря мощности, особенно это ощущается во время скоростного движения, характерное постукивание из-под капота во время движения, которое сопровождается неприятными рывками и неприятный запах, который выбрасывается из выхлопа. Также о разгерметизации свидетельствует видимый осадок сажных образований на корпусе выпускных клапанов и в области свечей.

Как определить неисправность лямбда зонда рассказывается на видео:

Самостоятельная диагностика ошибки Р0141

Если у верхнего лямбда-зонда нагреватель чаще «рассыпается», что, чаще всего приводит к появлению ошибки P0135, то у нижнего кислородного датчика основной источник проблем – это проводка. Он уведен далеко под днище, а длинный провод повредить проще всего. Если у автомобиля малый дорожный просвет, зацепить провод можно даже несмотря на наличие щитков, призванных его защищать.

Поэтому первое, что стоит сделать при обнаружении ошибки P0141 в памяти контроллера впрыска – это заехать на эстакаду или подъемник. Внимательно осмотрите сам датчик кислорода в районе заделки проводов в корпус, жгут проводки, соединительный разъем. В целях унификации автопроизводители используют одинаковые лямбда-зонды и сверху, и снизу – с косой проводки нижний датчик приходится соединять разъемом под днищем. Несмотря на использование герметичных разъемов, время их не щадит: уплотнители растрескиваются, случайные удары способны вызвать появление трещин в корпусе. Вода, проникая внутрь, вызовет коррозию контактов, особенно в слякоть: едкость противогололедных реагентов уже давно стала притчей во языцех.

Не обнаружив повреждений или окисления, рассоедините разъем и проверьте сопротивление нагревателя тестером.

Информацию по распиновке разъемов для автомобиля нетрудно найти в Интернете – уж что-что, а лямбда-зонды на профильных форумах уже успели обсудить до Вас. Нормальное сопротивление нагревателя невелико – несколько ом, максимум – пара десятков.

Если сопротивление в норме, остается обратить внимание на проводку косы: повреждена может быть и она. На один из проводов нагревателя подаётся напряжение бортсети, второй провод при включении зажигания и работе двигателя через контроллер впрыска соединяется с массой

Желательно проверять это с подключенным кислородным датчиком или резистором-нагрузкой: входное сопротивление цифровых тестеров велико, и без нагрузки проблемы с проводкой можно не увидеть.

Также ознакомьтесь

Очищать форсунки стоит лишь тогда, когда имеется крайняя на то необходимость. Это связано с тем, что рампа, в которой закреплены форсунки, и сами форсунки являются «сердцем» двигателя.

Менять свечи нужно немедленно при их выходе из строя. Плановое же обновление следует производить каждые 30 тысяч километров. Показателей, свидетельствующих о необходимости внеплановой замены свечей, можно назвать несколько, а именно: нестабильная работа д

Например, разберем ситуацию, когда ЭБУ выдает ошибку работы датчика кислорода (Р0131 – низкий уровень сигнала датчика кислорода 1)

Важно осознавать, что датчик отслеживает состояние системы, и в случаях, когда смесь бедна, он передает вам сведения об этом. В таком случае заменять датчик кислорода бессмысленно

Чтобы лучше разобраться с этим вопросом, можно рассмотреть возможные варианты.

1. Поступают сведения, что смесь «бедна», и напряжение на сигнальном выводе слишком низкое.

Для проверки требуется увеличить подачу топлива, для этого пережимаем шланг обратного слива. Если его нет, можно брызнуть бензином из шприца во впускной коллектор, оценить реакцию датчика. Если его показатели говорят об обогащенной смеси, замена лямбда зонда бессмысленна, так как корень проблемы – в системе подачи топлива, которая, скорее всего, дает недостаточное количество топлива.

1. Поступают сведения о «богатой» смеси. Для проверки сделать искусственный подсос, сняв один из вакуумных шлангов. Если кислородный датчик выдает информацию о снижении напряжения, он исправен.
2. Сделать подсос, пережать при этом «обратку». Если сигнал датчика неизменен (в пределах 0,45 В), или показатели меняются слабо и медленно, можно диагностировать неисправность лямбда зонда. Если же напряжение на сигнальном выходе меняется своевременно, а реакция на изменение смеси быстрая и четкая, значит, датчик в полном порядке.

Автовладельцы легко могут определить степень износа КД. Принципом этого является крутость фронтов перехода от бедной смеси к богатой, и обратно. Если датчик исправен, он будет реагировать на почти вертикальный переход (при рассмотрении мотортестером). Реакция изношенного датчика замедлена, поэтому фронты переходов пологие. Если при диагностике вы обнаружили вторую ситуацию, необходима замена кислородного датчика.

Кроме того, по плохой реакции лямбда зонда можно разобраться с еще одним довольно часто встречающимся явлением. Пропуски воспламенения, сопровождающиеся выпуском из выпускного тракта смеси воздуха и топлива, расцениваются кислородным датчиком как чрезмерное содержание кислорода в составе отработанных газов. Следствием этого становится то, что замена датчика не улучшает сложившуюся ситуацию, а новый лямбда зонд показывает ошибки.

Стоит ознакомиться:

О наличии в двигателе каких-либо проблем говорят: сниженная мощность двигателя, чрезмерно большой расход топлива, черный дым из выхлопной трубы. Возможно, причина подобных неполадок кроется в закоксованности двигателя

Следует обратить внимание на подсос воздуха в выпускную систему перед КД. Лямбда зонд выдает реакцию на кислород, поэтому при воздушном свище около него появятся данные об избытке кислорода, то есть «бедности» смеси

В этот момент смесь может быть слишком обогащенной. При этом ЭБУ, основываясь на показателях датчика, обогатит ее. То есть возникшая ситуация окажется довольно парадоксальной: есть сведения об ошибке «бедная смесь», а газоанализатор передает обратные сведения.

Стоит ознакомиться:

С течением времени такие марки карбюраторов как Солекс, Озон и Вебер, которыми комплектовались старые модели ВАЗ, не потеряли популярность. Скорее наоборот, они стали даже более популярны, чем прежде.

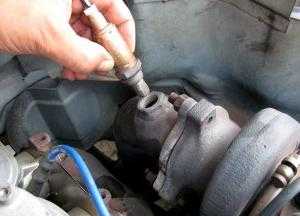

Как отремонтировать лямбда-зонд

Ремонт лямбда зонда своими руками выполнить довольно просто, для этого необходимо определить, в каком именно узле произошел сбой.

Если проблема связана с контактами цепи, то в первую очередь необходимо найти место разрыва и проверить, не окислились ли контакты. Сигнал может, элементарно, не идти от блока управления. Поэтому проверьте питание лямбды. Если контакты элемента окислились их необходимо обработать WD40.

Если на корпусе зонда образовалось много нагара, то может потребоваться чистка всех частей системы. И тут возникает закономерный вопрос, чем промыть лямбда зонд. Дело в том, что обрабатывать платиновые электроды и керамический стержень наждачной бумагой категорически запрещено. Поэтому необходимо использовать специализированные средства, предназначенные для растворения ржавчины.

Для очистки датчика необходимо выполнить следующие шаги:

• Демонтируйте лямбда зонд, предварительно нагрев его корпус до 50 градусов.
• Снимите защитный колпачок.
• Замочите датчик в ортофосфорной кислоте на 30 минут (она справится даже с самыми сложными отложениями).
• Ополосните лямбду в воде, высушите и установите элемент обратно. Не забудьте смазать резьбу датчика специальным средством для создания полной герметичности (но только не используйте силиконовый герметик).

Проверка лямбда-зонда тестером:

Берём электронный милливольтметр постоянного напряжения и подсоединяем его параллельно ЛЗ («+» «-» к ЛЗ, — к массе), причём лямбда зонд должен быть подключен к контроллеру.

Когда двигатель прогреется (5-10 мин) затем нужно смотреть на стрелку вольтметра. Она должна периодически ходить между 0,2 и 0,8 В (т.е. 200 и 800 мВ, причём, если за 10 секунд произойдёт менее 8-и циклов — ЛЗ пора менять. Также к замене если напряжение «стоит» на 0,45 В.

Когда же напряжение всё время 0,2 или 0,9 В — то что-то со впрыском — смесь слишком бедная или слишком богатая. Поскольку напряжение датчика кислорода все время должно изменятся и скакать от ≈0,2 до 0,9V.

Имеется еще один быстрый способ проверки лямбда зонда. Следует сделать так:

Аккуратно прокалывается плюсовым контактом тестера (чёрный провод лямбды), другой контакт — на массу. На работающем моторе показания должны колебаться от 0,1 до 0,9V. Постоянные показания (к примеру, всё время 0,2) или показания, выходящие за эти рамки, или колебания с меньшей амплитудой говорят о неисправности зонда.

• всё время 0,1 — мало кислорода
• всё время 0,9 — много кислорода
• Зонд исправен, проблема в чём-то другом.

Если есть время и желание позаморачиватся можно провести несколько тестов на богатую и бедную смесь и дополнительно проверить датчик лямбда зонд.

1. Отключите кислородный датчик от колодки и подключите его цифровому вольтметру. Заведите автомобиль, и, нажав педаль газа, увеличьте обороты двигателя до отметки 2500 оборотов в минуту. Используя устройство для обогащения топливной смеси, устройте снижение оборотов до 200 в минуту.
2. При условии, что ваш автомобиль оборудован топливной системой с электронным управлением, выньте вакуумную трубку из регулятора давления топлива. Посмотрите на показания вольтметра. Если стрелка прибора приблизится к отметке 0.9 В, значит, лямбда зонд находится в рабочем состоянии. О неисправности датчика свидетельствует отсутствие реакции вольтметра, и показания его в пределах меньших отметки 0.8 В.
3. Сделайте тест на бедную смесь. Для этого возьмите вакуумную трубку и спровоцируйте подсос воздуха. Если кислородный датчик исправен, показания цифрового вольтметра будут на уровне 0.2 В и ниже.
4. Проверьте работу лямбда зонда в динамике. Для этого подключите датчик к разъему системы подачи топлива, и установите параллельно ему вольтметр. Увеличьте обороты двигателя до 1500 оборотов в минуту. Показатели вольтметр при исправном датчике должны быть на уровне 0,5 В. Другое значение свидетельствует о выходе из строя лямбда зонда.

Проверка напряжения в цепи подогрева

Для проверки наличия напряжения в цепи нужен вольтметр. Включаем зажигание и подсоединяем его щупами к проводам нагревателя (отсоединять разъем не можно, лучше проткнуть острыми иголками). Их напряжение должны быть равно тому, что выдает аккум на не запущенном двигателе (около 12В).

Если нет плюса нужно пройти цепь АКБ-предохранитель-датчик, поскольку он всегда идет напрямую, а вот минус поступает с ЭБУ, так что если нет минуса смотрим цепь до блока.

Проверка нагревателя лямбда зонда

Кроме как померить напряжения мультиметром, можно замерить еще и сопротивления для проверки исправности нагревателя (двух белых проводов), но нужно будет тестер переключить на Омы. В документации к определенному датчику обязательно указывается номинальное сопротивление (обычно оно около 2-10 Ом), ваша задача только проверить его и сделать вывод. На видео показан данный способ:

https://youtube.com/watch?v=CxhGVt5_YUA

Проверка опорного напряжения датчика кислорода

Тестер переключаем на режим вольтметра, затем включив зажигание измеряем напряжение между сигнальным и проводом массы. В большинстве случаев опорное напряжение лямбда-зонда должно быть 0,45В.

Большинство циркониевых лямбда-зондов, которые ставятся на автомобили начиная 1999 года, имеют одинаковые цветовые дифференциации циркониевых датчиков. То же и с лямбда-зондами, выпускаемыми с применением титановых сплавов — распиновка у них соответствует одинаковым значениям, выведенным в таблице. Одна лишь разница — машин с лямбда-зондами на циркониевой основе очень много, титановые — редкость, но все же встречаются. Определение назначения каждого контакта лямбда-зонда можно определить, воспользовавшись специальными таблицами, которые будут представлены ниже.

Если сочетание цветов вашего датчика будет идентично сочетанию цветов одной из колонок предложенных таблиц ниже (циркониевые или титановые лямбды) — значит датчик имеет указанную конструкцию и распиновка лямбда зонда на 4 провода соответствует указанным в таблице данным.
