Схема подключения автомагнитолы soundmax

Подключение магнитолы.

Машин много, и каждая из них может использовать свой набор разъемов для подключения такого оборудования. В принципе, есть три варианта:

Вариант первый, самый выгодный. У вас в машине уже есть микросхема, к которой все правильно подключено, т.е все динамики, силовые кабели, антенна ведут к этой микросхеме и все подключено правильно. Это происходит, но, к сожалению, очень редко. Это говорит о том, что вам повезло, просто подключите к этой микросхеме свою новенькую магнитолу и все у вас заработает.
Необходимые кабели проложены и подключены, при этом розетка радиоприемника отличается от автомобильной.
Шнур питания отсутствует или изготовлен неправильно.

С первым пунктом все ясно. Когда розетка устройства не совпадает с розеткой, вам понадобится переходник. Несмотря на то, что эти разъемы зачастую индивидуальны для каждой модели, многие компании практикуют поставку отдельного адаптера ISO. Если переходника нет или его формат в данном случае не подходит, можно купить такой переходник или скрутить провода самостоятельно. Конечно, второй шаг длиннее, сложнее и рискованнее. В этом участвуют только технические центры, имеющие опыт подобных процедур, поэтому перед тем, как подключать магнитолу к автомобилю таким способом, необходимо очень хорошо подумать.

Если хотите покрутить самостоятельно, нужно проверить соответствие проводов на магнитоле и разъему автомобиля. Только если цвета совпадают, можно отсоединить аккумулятор и отсоединить автомобильный и аудиосистему.

Как подключить автомагнитолу и не запутаться в проводах? Остальное рекомендуется вгрызать после подключения разъема к магнитоле. Все соединения пропаяны и заизолированы. Если провода не совпадают, их нужно будет прозвонить тестером или мультиметром, а также 9 вольтовым, возможно, АКБ еще придется проложить те провода, которых не хватает для подключения. Кольцо необходимо для определения полярности пары проводов. При тестировании динамика подключаются провода к аккумулятору, после чего нужно смотреть на положение динамика: если он выдвинулся – полярность правильная, если втянут – необходимо поправить полярность к правильному. Поэтому маркируется каждая прядь.

Расшифровка цветового обозначения проводов

1. Минус АКБ черный, провод отмечен GND. 2. Плюс батареи всегда желтый, обозначается символом BAT. 3. Выключатель зажигания обозначен ACC и имеет красный цвет. 4. Кабели переднего левого динамика белого цвета с маркировкой FL. В минусе есть полоса. 5. Кабели переднего правого динамика серого цвета и имеют маркировку FR. В минусе есть полоса. 6. Кабели заднего левого динамика серого цвета и имеют маркировку RL. В минусе есть полоса. 7. Кабели заднего правого динамика фиолетового цвета и имеют маркировку RR. В минусе есть полоса.

Как правильно подключить автомагнитолу?

Для начала необходимо приобрести все необходимые кабели. Провода должны быть покрыты чистой бескислородной медью и силиконом. Желтый и черный провода – это провода питания, сечение этих проводов должно быть больше 2,5 мм. Для акустических и AAT (красных) кабелей подходят кабели сечением от 1,2 мм и более. Старайтесь избегать большого количества скручиваний, идеальный вариант – там, где их вообще не будет, потому что скрутки добавляют дополнительное сопротивление, а это негативно сказывается на качестве и громкости звука.

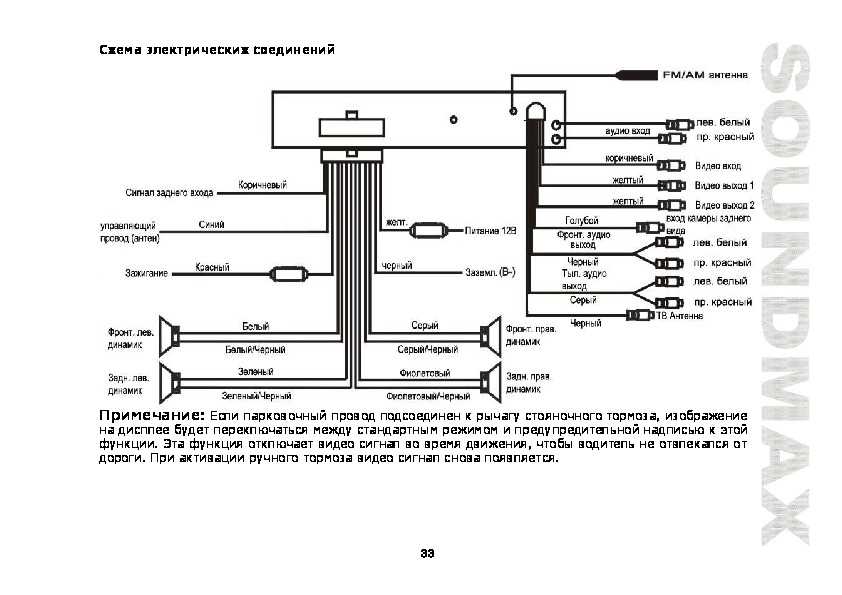

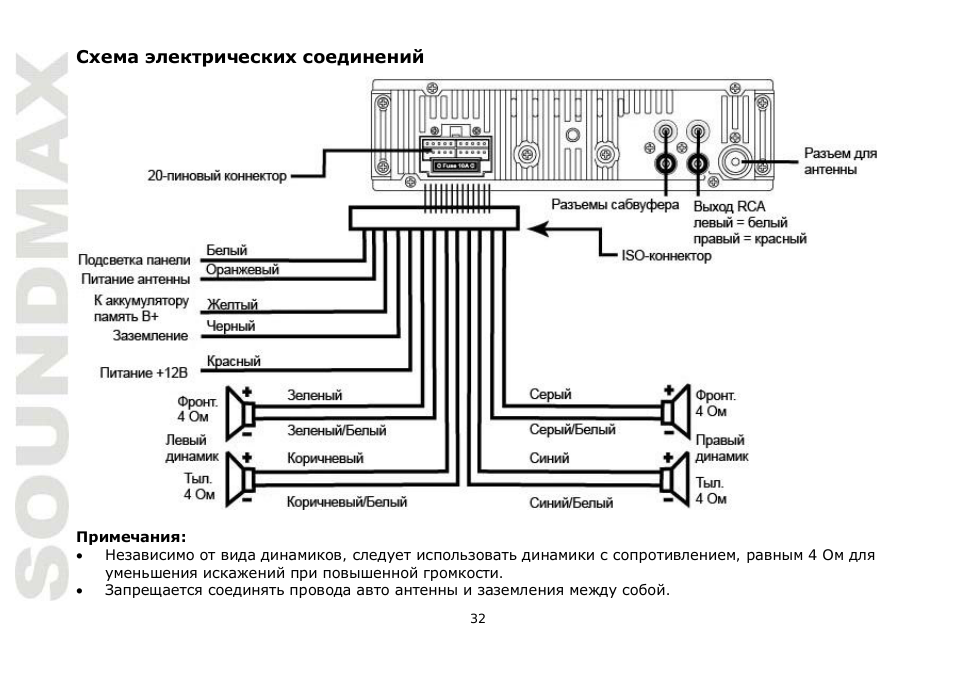

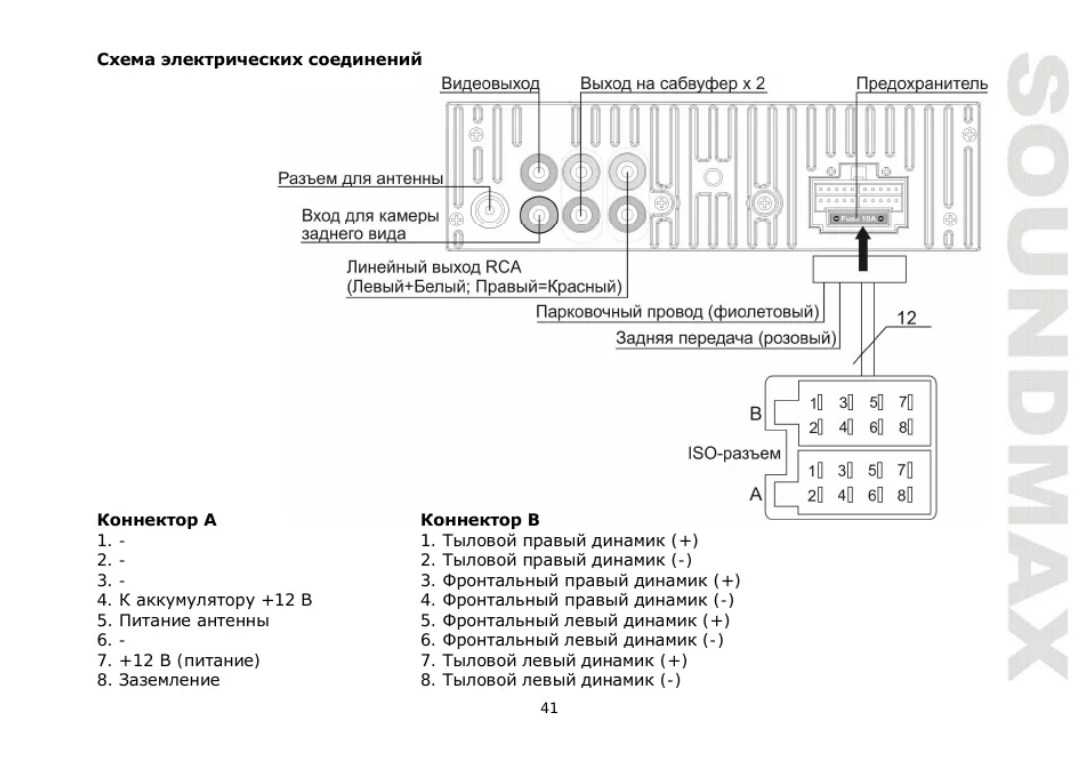

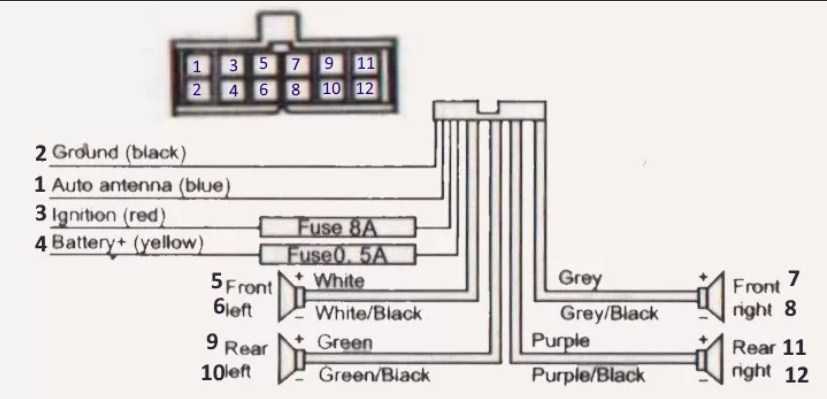

Схема подключения магнитолы и динамиков

Все радиостанции имеют черный провод для отрицательного вывода аккумулятора, желтый – для положительного вывода аккумулятора и красный – для положительного вывода на замок зажигания. Схема подключения автомагнитолы следующая: сначала лучше подключить желтый и черный провода, кроме аккумулятора, что позволит получить качественный звук. обязательно установите предохранитель на расстоянии 40 см. Предохранитель должен соответствовать минимальному значению 10 А. Красный провод подключается к цепи, на которую подается питание после поворота ключа ACC. При соединении красного и желтого проводов вместе с плюсом АКБ магнитола не будет зависеть от зажигания, но аккум быстрее разряжается. Мощные магнитолы имеют четыре пары проводов, каждая из которых имеет свою маркировку. При подключении магнитолы к машине может быть неверно определена полярность – здесь ничего страшного не произойдет, в отличие от заземления с минуса на массу. Колонки имеют один или два вывода, на практике схема подключения колонок выглядит следующим образом: широкий вывод – плюс, узкий вывод – минус.

Автомагнитолы Soundmax

Страна-производитель: Китай. Все в стриме. Например я слушаю радио аналоговое мне поступает вызов на телефон магнитолла переключается на вызов, затем обратно на радио. Один раз настроил и телефон сам будет подключаться к машине когда телефон внутри. Соединение не отваливается, не нужно постоянно спаривать устройства. Это беда некоторых родных и дорогих голов. Не хватает экранчика, тогда нормальная магнитола с экранчиком и беспровдным carplay это логично ибо доставать каждый раз телефон из сумки и втыкать его в кабель то еще занятие.

Забыли пароль? Форум Общие форумы Музыка в автомобиле soundmax sm-cmd подключение. Показано с 1 по 17 из

голоса

Рейтинг статьи

Обзор автомагнитолы Soundmax SM-CCR3705

Если в вашем автомобиле есть разъём ISO, в комплекте имеются провода для подключения управления кнопками на руле (SWC). В инструкции есть описание как подключить и как обучить ваше устройство. Кнопками на руле возможно управлять следующими функциями: регулировка уровня громкости, включение выключение устройства, переключение между радиостанциями и между треками на устройстве. Приём входящих вызовов. Есть встроенный микрофон, благодаря этому подключив свой смартфон через USB кабель или блютус можно разговаривать по громкой связи в автомобиле, не отрывая руки от руля.

Также магнитола имеет разъёмы для подключения камеры заднего вида. В комплекте провода для подключения датчика парковки, для подключения стояночного тормоза. Камера заднего вида включается автоматически, даже если магнитола выключена, когда вы включаете задний ход. Разъем AUX находится на передней панели, что тоже очень удобно. Через AUX можно подключить мобильный телефон, ноутбук, планшет, плеер и т.д., для воспроизведения звукового контента.

Одна из важных функций, почему я приобрёл эту магнитолу, это функция MirrorLink. По сути эта функция является зеркалом вашего смартфона. Вы можете смотреть видео из интернета, слушать музыку, играть в игры, просматривать различные сайты, в общем всё, что вы делаете на экране своего смартфона, всё это будет отображаться у вас на мониторе.

Для подключения вам понадобится смартфон на android не ниже пятого и установка специального приложения в смартфон, который можно скачать в Google Play. Приложений для работы с MirrorLink много, но какой подойдёт именно вашему смартфону, нужно пробовать методом тыка. У меня два разных смартфона, один подключился с помощью одного приложения, второй же смартфон магнитола увидела при загрузке совершенно другого приложения. В некоторых продвинутых моделях смартфонов это приложение уже предустановлено. Ещё важная деталь, ваш смартфон должен поддерживать функцию OTG. Айфоны функция MirrorLink в данной магнитоле не поддерживает.

Навигатор отсутствует, но благодаря MirrorLink, вы можете включить навигатор у себя в телефоне, скачать можно любой в Google Play, их там огромное количество и вуаля, у вас в магнитоле есть навигатор. Это лучше, чем, когда в магнитоле предустановлен один навигатор, который вы не сможете заменить. Навигатором можно управлять как в своём смартфоне, так и на сенсорном экране магнитолы.Тв тюнера в магнитоле тоже нет, но мы приобрели недорогой автомобильный тв тюнер, который запитывается от самой магнитолы, подключаем его в разъём USB на передней панели для питания. И в разъёмы аудио и видео вход для передачи сигнала, на задней панели и смотрим 20 каналов в поездках.

ФМ радио ловит отлично. Память цифрового тюнера всего 18 станций, но благодаря всё той же функции MirrorLink вы можете слушать абсолютно любую радиостанцию, которое вещает онлайн. Это могут быть не только российские каналы, а также и онлайн радиостанции бывших союзных республик, например, украинские и так же любые другие зарубежные. Особенно это удобно, когда вы проезжаете по местности, где не ловят каналы радио, а флешки с музыкой у вас нет.

За свои деньги — это просто отличная автомагнитола. К покупке рекомендую.

голоса

Рейтинг статьи

Обзор функций

Магнитол Soundmax SM-CCR3057F, SM-CCR3058F, SM-CCR3033, SM-CCR3056F воплотила в жизнь все требования, которые предъявляются к аудиосистемам, используемым в машинах.

Читать дальше: Устройство для диагностики автомобиля через bluetooth

Магнитола soundmax sm-ccr3033

Для нее характерны такие параметры, как:

Съемная панель мультимедийного комплекса;
Экран семидюймовый, моторизированный и сенсорный;
Присутствуют выходы для ISO;
Эквалайзер с богатым функциональным набором. Это дает возможность регулировать настройки аудиосистемы самостоятельно. Таким образом, подбирать тот ее вариант, который будет наиболее приемлем для владельца;
Вся система на русском языке. Это касается пунктов меню, названий папок, тегов и прочего;
Устроен ТВ-тюнер, что позволяет просматривать телепередачи, фильмы;
Поддерживает различные форматы. Это позволяет видеть файлы на любом носителе;
Присутствует разъем, который используется при установке сабвуфера, подключении камеры заднего вида;
Тембр аудиозаписи регулируется.

Автомагнитола

Данная магнитола станет отличной альтернативой штатного устройства. Ее функциональный набор огромен, поэтому она станет незаменимым помощником в пути. Оригинальный дизайн отлично впишется в современный автомобиль, подчеркнет его стильность и оригинальность.

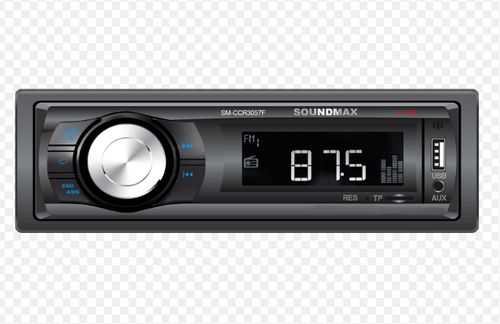

SoundMAX SM-CCR3056F

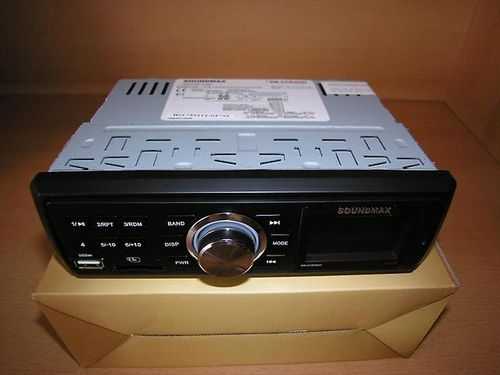

Головное устройство Soundmax SM, относящееся к категории бюджетного китайского оборудования, оснащено штатным блоком беспроводной связи Bluetooth. Магнитола предназначена для прослушивания композиций, записанных на карты памяти microSD и накопители USB, а также хранящихся в памяти смартфонов.

Средняя стоимость оборудования составляет 1,1 тыс. Для подключения к бортовой сети и громкоговорителям используется разъем, состоящий из пары 8-контактных штекеров. Для защиты электроники головного устройства от коротких замыканий применен плавкий предохранитель на 5 А.

Коммутация антенны выполняется через отдельный штекер круглой формы. Рядом размещены 2 разъема стереофонических выходов для левого и правого каналов. Использование акустики с иными параметрами приводит к искажению звука при повышенной громкости. Отрицательные кабели динамиков должны коммутироваться только на усилитель, при подсоединении проводов к кузову автомобиля возможен выход из строя магнитолы.

Для отображения информации используется сегментный жидкокристаллический экран с подсветкой белого цвета. В конструкцию головного устройства включен блок беспроводной связи Bluetooth версии 3. Поддерживаются протоколы связи HFP v. Магнитола оснащена блоком беспроводной связи Bluetooth, позволяющим коммутировать сотовые телефоны и смартфоны.

Конструкция позволяет принимать и осуществлять вызовы через кнопки головного устройства. Имеется функция воспроизведения музыки через Bluetooth, для этого следует выбрать соответствующий режим работы BT и нажать кнопку старта. Пользователь может временно приостанавливать воспроизведение музыкальных композиций.

Возможность подключения компьютерной техники конструкцией не предусмотрена. На внешней стороне магнитолы расположены разъемы USB и microSD, позволяющие использовать накопители вместимостью до 32 Гб. При установке карт памяти начинается автоматическое воспроизведение первой записанной композиции. При использовании накопителей возможны проблемы с чтением информации, связанные с несовместимостью изделий.

Перед извлечением накопителей из разъемов требуется принудительно переключить головное устройство в другой режим работы. В схему магнитолы входит внешний разъем Aux, позволяющий использовать усилитель для трансляции звука, передаваемого от внешнего проигрывателя.

Изменение громкости и качества звучания производится через меню головного устройства. Переключение композиций, старт и остановка воспроизведения выполняются кнопками на корпусе плеера.

Перед тем как подключить внешний проигрыватель, следует приобрести совместимый кабель. Для установки в гнездо магнитолы требуется наличие на проводе 3-контактного штекера диаметром 3,5 мм прямой или L-образной формы.

Магнитола может фиксироваться в панели приборов при помощи монтажной шахты или прикручиваться к имеющимся заводским направляющим. Шахта оборудована треугольными отгибаемыми язычками, которые позволяют установить деталь внутри панели приборов любого автомобиля. Жгут проводки должен иметь длину, достаточную для установки на магнитолу, расположенную вне монтажного кожуха. Для снятия используются 2 стальных ключа, которые вставляются в зазор между шахтой и корпусом магнитолы.

Беспроводная связь работает без сбоев, карты памяти индексируются быстро. При этом сигнал радиостанций ловится плохо, пробовал менять антенну и присоединять дополнительные усилители — ситуацию исправить не удалось. Звучание через громкоговорители тихое, имеющийся эквалайзер работает только при приеме радио и установке карты памяти.

При поступлении звонка трансляция музыки автоматически прерывается, продолжается только после прекращения разговора или отклонения вызова. Встроенный усилитель имеет низкую мощность даже для штатной акустики. Плюсом является наличие выходов RCA, к которым можно подключить внешнее усилительное устройство. Имеются проблемы с приемом радиостанций, даже в городе имеются помехи и провалы в звучании.

При работе магнитолы в динамиках слышен постоянный фоновый звук, убрать настройками его не получилось. Поделиться на Facebook. Поделиться в ОК. Как рассчитать и сделать своими руками короб для сабвуфера в машину. Как правильно подключить дома магнитолу к сети в В или через блок питания от компьютера в 12 Вольт своими руками. Как вытащить застрявший диск из автомагнитолы. Ответить Добавить комментарий Отменить ответ.

Технические характеристики

Характеристики автомагнитолы CCR3057F не отличаются от параметров аналогичного оборудования, выпускаемого компанией Саундмакс. Фирма производит несколько моделей с идентичными корпусами и функциями, которые отличаются цветом подсветки экрана и кнопок управления. Фронтальная панель, изготовленная из черного пластика, жестко зафиксирована на магнитоле. Для отображения часов или частотного диапазона принимаемой радиостанции используется сегментный дисплей.

На тыловой стороне корпуса установлен радиатор из легкого сплава, предназначенный для охлаждения транзисторов усилителя. На радиаторе размещается 12-контакный разъем для подачи питания и коммутации с внешними громкоговорителями. Поддерживается функция подсоединения головного устройства через замок зажигания, при этом для сохранения настроек используется вспомогательный провод питания. В электрическую схему магнитолы входит предохранитель на 5 А, обеспечивающий защиту устройства при коротких замыканиях.

Для подсоединения внешних устройств применяется стереофонический линейный выход с разъемами RCA. Сбоку размещается антенный вход, при монтаже следует исключить риск замыкания кабеля антенны на кузов автомобиля.

Мощность и число каналов встроенного усилителя составляют 40*4 Вт. Допускается применение громкоговорителей с сопротивлением 4 Ом, установка динамиков с иными параметрами приводит к искажениям звуковой картины при повышении громкости. Отрицательные выходы репродукторов запрещается соединять между собой в единый тракт и подключать к кузову транспортного средства.

Параметры встроенного тюнера:

частотный диапазон — 87,5-108,0 МГц;
емкость памяти — 18 станций;
разделение стерео — не менее 25 дБ.

Инструкция

При установке и подключении автомагнитолы Soundmax SM-CCR3057F инструкция помогает правильно выполнить все действия.

Как подключить и установить

Установка и подключение осуществляются следующим образом:

монтажный кожух вводят в соответствующую нишу на приборной панели автомобиля (предварительно нужно убедиться в отсутствии препятствий);
после установки кожуха отгибают металлические пластинки, позволяющие зафиксировать корпус магнитолы в нише;
подключают провод питания и другие необходимые для работы устройства кабели к соответствующим разъемам;
магнитолу вводят в монтажный кожух до появления характерного щелчка, свидетельствующего о том, что прибор надежно зафиксирован;
после завершения установки и подключения кабелей проверяют работоспособность системы.

Как настроить

Руководство на русском языке включает следующие рекомендации по настройке прибора:

диапазон радиочастот выбирается с помощью кнопки Bnd/Ams, позволяющей циклическим методом устанавливать интервалы FM;
перед выбором и сохранением радиостанций удерживают регулятор громкости, устанавливая настройки CH и Step, последующий поиск будет осуществляться с помощью клавиш сканирования;
удерживая кнопки сканирования, включают автоматический поиск радиосигнала (сохраняют радиостанции с помощью клавиши Bnd/Ams);
для воспроизведения композиций со съемных накопителей карту памяти вводят в соответствующий слот, проигрывание после установки носителя начинается автоматически;
при использовании USB-карты имеется возможность переключения между папками и файлами (для этого удерживают и одновременно вращают регулятор громкости);
удерживая кнопку сканирования эфира, пользователь увеличивает скорость воспроизведения композиции.

Как пользоваться

Инструкция содержит следующие рекомендации по эксплуатации устройства:

включение и выключение автомагнитолы осуществляется путем нажатия клавиши, расположенной на передней панели;
выбор источников звука осуществляется с помощью кнопки Mod/Clk;
громкость звука изменяют вращением специализированного регулятора;
конструкция магнитолы включает часы, параметры которых выбираются удержанием клавиши Mod/Clk и вращением регулятора;
нажатием на потенциометр громкости выбираются параметры звучания и настраивается частота звука.

Последовательность воспроизведения меняется путем нажатия кнопок, расположенных на фронтальной части устройства. Возможность подключения смартфонов и других цифровых устройств конструкцией магнитолы не предусмотрена.

Головное устройство Soundmax SM-CCR3057F позволяет воспроизводить музыку с накопителей форматов USB и microSD, дополнительно установлен ультракоротковолновый тюнер с возможностью записи радиостанций в память. Использование упрощенного экрана и отказ от установки проигрывателя компакт-дисков обеспечили уменьшение посадочной глубины. Стоимость оборудования на осень 2018 года составляет 700-800 руб.

Пример установки автомагнитолы в автомобиль

Перед выбором автомагнитолы нужно измерять размеры отсека в бороде и узнать какой тип колодки установлен при аудио подготовке. Для этого нужно извлечь установленную автомагнитолу, а в случае установки впервые, вынуть декоративную заглушку.

Для извлечения штатной магнитолы из отсека необходимо воспользоваться специальным ключом, который обычно имеются в комплекте автомобиля. Стандарта не существует, и поэтому каждый производитель придумывает свой вид ключа. Для снятия магнитолы достаточно ключ вставить в прорези на ее панели.

Чтобы снять заглушку нужно отверткой с плоским лезвием поддеть ее по середине. Для исключения царапин на пластике бороды под отвертку нужно подложить мягкую прокладку, например, кусок кожи.

Заглушка в отсеке крепиться с помощью четырех защелок, по две на каждой из длинных сторон. На фотографии они выделены коричневым цветом.

Как и ожидалось, колодка разъема оказалась Hyundai ATOS, которая подходила к очень небольшому модельному ряду автомагнитол.

На этой фотографии показана колодка Hyundai ATOS со стороны контактных лепестков. Сразу стало очевидным, что подобрать недорогую магнитолу для установки с таким типом разъема будет практически невозможно.

Антенный штекер был стандартным, ответную часть для него имеют практически все автомагнитолы, включая брендовые.

По размерам с учетом салазок выбранная китайская автомагнитола SJ-T10446-93 модели 2033 соответствовала размерам отсека в бороде. Но для замены штатных салазок пришлось бы снимать бороду, что делать не хотелось. Размеры корпуса магнитолы были по высоте и ширине на три миллиметра меньше, что позволило ее установить в штатные салазки с использованием полосок из резины.

В комплекте магнитолы был разъем с проводами и таблица, с цветовым обозначением проводов. На проводе желтого цвета имелся предохранитель на 10 А, установленный в изолированном корпусе.

Для исключения ошибки при соединении проводов была составлена цветовая таблица. Далее провода последовательно по одному были перерезаны кусачками у ввода в штатную колодку, скручивались с проводами новой и пропаивались припоем. Пока пайка не успевала остыть на место соединения натягивалась изолирующая полихлорвиниловая трубка, которая после остывания припоя сама плотно фиксировалась на проводах.

В конечном итоге все необходимые проводники были соединены, кроме двух, предназначенных для подачи питающего напряжения на подсветку. В данной модели приемника подсветка включалась при подаче на магнитолу напряжения по проводу ACC.

Далее штатная колодка была закреплена к жгуту проводов с помощью изоляционной ленты. Теперь осталось подключить магнитолу и проверить ее работу.

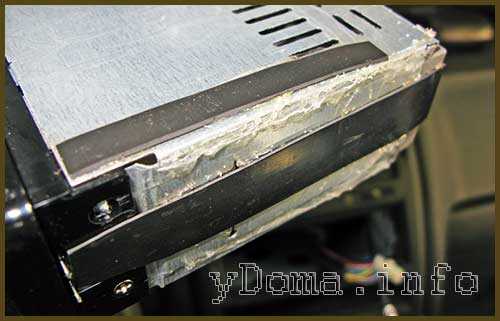

Корпус магнитолы был на три миллиметра меньше, чем размеры салазок. Поэтому на все четыре стороны ее корпуса были заблаговременно приклеены клеем «Момент» резиновые полоски толщиной один миллиметр. Это обеспечило простую ее установку в отсек и достаточно плотную посадку.

Проверка показала отсутствие ошибок при монтаже и после настройки магнитолы салон автомобиля заполнился звуком радиопередачи. Осталось только вставить ее в отсек и наслаждаться достигнутым результатом.

На установку автомагнитолы с учетом подготовки и пайки проводов ушло около часа. О естественности звучания говорить конечно не приходится, но для прослушивания новостей и музыкальных произведений на достаточном уровне качества недорого китайской магнитолы вполне достаточно.

Выбор оправдал ожидания, автомагнитола после установки своими руками безотказно работает при круглогодичной эксплуатации автомобиля уже несколько лет с достаточным высоким качеством звука.

Характерные особенности

Главная особенность подобных устройств в том, что в них отлично сочетается ряд важных параметров для автомагнитол. Сюда относят большой набор функций, качественная сборка, отличное звучание и невысокая цена. Подобный товар производит яркое впечатление на своего владельца, как правило, он остается доволен своим приобретением.

Автомагнитола SM-CCR3703G

Важно отметить новый и нестандартный дизайн магнитол Soundmax. Он существенно отличается от моделей, которые предлагают другие производители

Устройство стало настоящим революционером в сфере аудиосистем. Оно отлично подходит для людей, которые не любят себя ограничивать и не принимают архаичные решения. В основном обладателями таких магнитол становится молодежь.

Важным достоинством магнитолы Soundmax невысокая стоимость. При этом качество не страдает, а функционал богат. Таким образом, многие могут позволить себе обустроить свой автомобиль подобной техникой.

Плюсы и минусы девайса

Достоинства:

В продаже можно найти десятки различных моделей устройств, различающихся между собой как по внешнему виду, так и по функционалу.
Стоимость. При ограниченном бюджете автовладелец сможет подобрать более бюджетную магнитолу для своего «железного коня».
Русскоязычный интерфейс, благодаря которому потребитель сможет без проблем настроить меню и все опции.
Качество звука – в целом удовлетворительное. Если вы остановите свой выбор на более дорогом варианте, качество звучания будет высоким.
Наличие различных функций, повышающих удобство эксплуатации системы.
Возможность подключения различных носителей информации для проигрывания треков. Это могут быть не только DVD и CD диски, но и флеш-накопители, а также мобильные девайсы, которые можно подключить к системе через AUX-выход.
Как показывает практика, головные устройства Soundmax выходят из строя не часто.

Недостатки:

Более функциональные и качественные магнитолы будут стоить на порядок дороже.
Низкое качество звучания может быть обусловлено плохой акустикой или неправильной настройкой системы. Очень редко, но все же бывает, что дешевый девайс выдает плохой звук, но с этим ничего не поделаешь.
Если при подключении были допущены ошибки, то устройство может зависать.
В мороз магнитола может функционировать некорректно.

Извините, в настоящее время нет доступных опросов.

Инструкция для магнитолы Soundmax

Выполнить монтаж устройства несложно. Чтобы это сделать, можно обратиться к специалисту. Но, как показывает практика, в этом нет необходимости подключить магнитолу Soundmax просто. Отличным помощником в этом процессе станет инструкция. В ней изложена вся необходимая информация доступно и понятно.

Магнитола soundmax SM-CCR3057F

Подключение магнитол Soundmax SM-CCR3057F, SM-CCR3058F, SM-CCR3033, SM-CCR3056F состоит из нескольких последовательных действий. Для начала необходимо установить динамики. Это касается тех случаях, когда в машине ранее не было аудиосистемы. Они монтируются в специальные проемы, которые находятся на двери и задней полке.

После этого укладывается проводка к магнитоле. Это выполняется индивидуально для каждого автомобиля в зависимости от его особенностей. Главное требование к месту укладки заключается в том, чтобы оно было сухим и не имело трущегося механизма.

Теперь можно приступать к установке магнитолы. Делать это необходимо на торпеде автомобиля. Для этого предварительно монтируется шахта, которая является обязательным элементом и идет в комплекте с оборудованием. На ней есть лепестки по бокам, сверху и снизу

Их потребуется выгнуть крайне осторожно, чтобы не повредить устройство. В противном случае не избежать проблем при его демонтаже

SM-CCR3057F

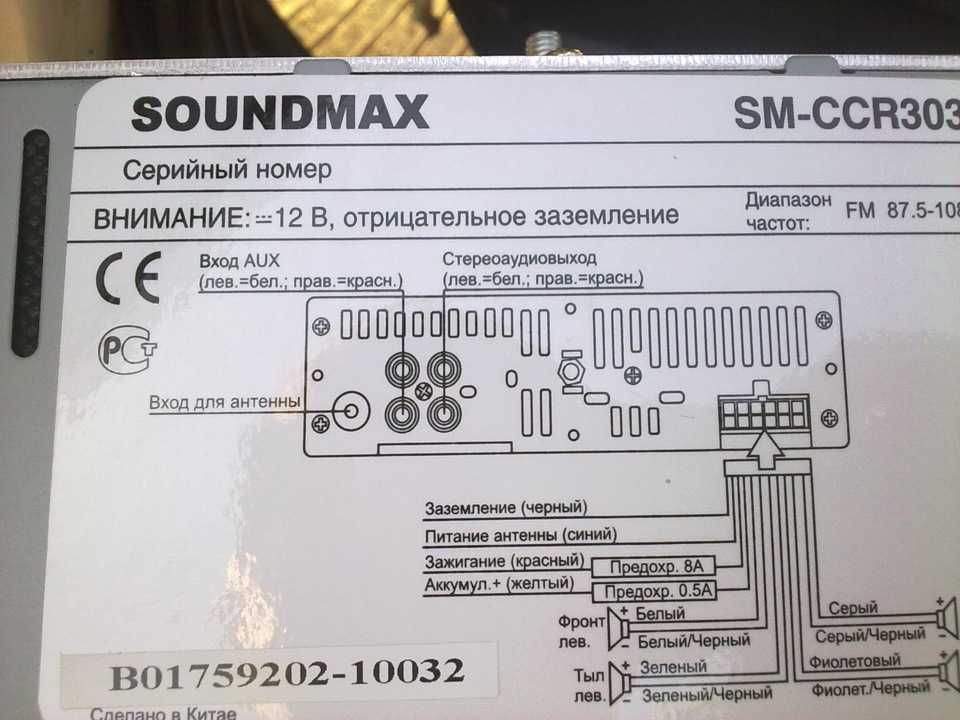

Шахта должна быть максимально крепко и надежно зафиксирована. Когда это сделано, начинается подключение магнитолы к проводке, идущей от динамиков. При этом применяются специальные разъемы. Принцип соединения для разных моделей магнитол может отличаться. Это необходимо учитывать, чтобы не допустить ошибок. В этом процессе поможет схема магнитолы Soundmax, показана в сервисной книжке по эксплуатации устройства. Она имеет вид, как на фото, приведенном ниже, и поможет выполнить необходимые подключения динамиков, кабеля питания и прочего.

После того, как выполнен монтаж магнитолы, необходимо проверить работает ли она. При этом оценивается качество выполнения заданных команд. Хорошо поэкспериментировать, включить высокую и низкую громкость, проверить способность к запоминанию. Данная функция отвечает за поиск и сохранение радиостанций. Если она работает с нарушениями, то в процессе эксплуатации проблемы неизбежны. Каждый раз потребуется искать и настраивать радиоволну. Это требует времени и сил.

Mедиаплеер soundmax SM-CCR3044

Если претензий к работе устройства нет, то стоит приступать к монтировке магнитолы в консоль. Для этого на девайс осуществляется надавливание. Об окончании процедуры свидетельствует щелчок. Как только он будет услышан, магнитола прочно и надежно зафиксировалась в торпеде.

Функции

Магнитола Soundmax SM-CCR3057F оснащена следующими функциями:

воспроизведение файлов типа МР3;
считывание информации с накопителей вида USB и SD;
прием радиостанций стандарта УКВ;
сохранение в памяти устройства 18 станций;
возможность установки вспомогательного усилителя или низкочастотного динамика;
подсветка экрана и кнопок;
эквалайзер (функция активируется при подключении дополнительных устройств).

Читать дальше: Ремкомплект для бескамерных шин

Преимущества и недостатки

Согласно отзывам пользователей, магнитола SM-CCR3057 F Саундмакс имеет следующие преимущества:

низкая цена (проигрывающее устройство, произведенное в Китае, можно приобрести за 900-1000 руб.);
универсальное применение (прибор способен считывать аудиофайлы с карт памяти 2 типов);
возможность подключения дополнительных устройств (магнитола имеет разъемы, через которые можно подсоединить активный сабвуфер или вспомогательный усилитель, эти детали помогают повысить качество звучания, делая его более громким и насыщенным);
простота монтажа (пользователю не придется покупать требуемые для установки детали, в комплект входит все необходимое для подключения прибора).

Недостатками рассматриваемого оборудования большинство автолюбителей считают следующие характеристики:

отсутствие съемной панели и пульта дистанционного управления;
низкое качество сборки (первые поломки начинают возникать уже в первый год регулярного использования);
недостаточно хорошее качество звучания;
медленное считывание информации с USB-носителей.

Процесс установки и подключения автомагнитолы

Процесс установки автомагнитол разных типов и производителей мало чем отличается друг от друга. Для этого контейнер без магнитолы устанавливают в штатное гнездо и фиксируют, отгибая наружу металлические лепестки по его периметру.

В современных автомобилях для подключения автомагнитолы предусмотрен специальный разъем стандарта ISO. Все подключение в таком случае сводится к тому, что вам нужно будет вставить соединительную колодку автомагнитолы в ответный ISO разъем вашего автомобиля.
В более старых машинах, а также во многих отечественных авто, разъем ISO не предусмотрен конструкцией. Для установки автомагнитолы в этом случае вам придется приобрести соответствующий разъем и самостоятельно его подключить. Благо, провода на таких разъемах обычно промаркированы и подписаны.

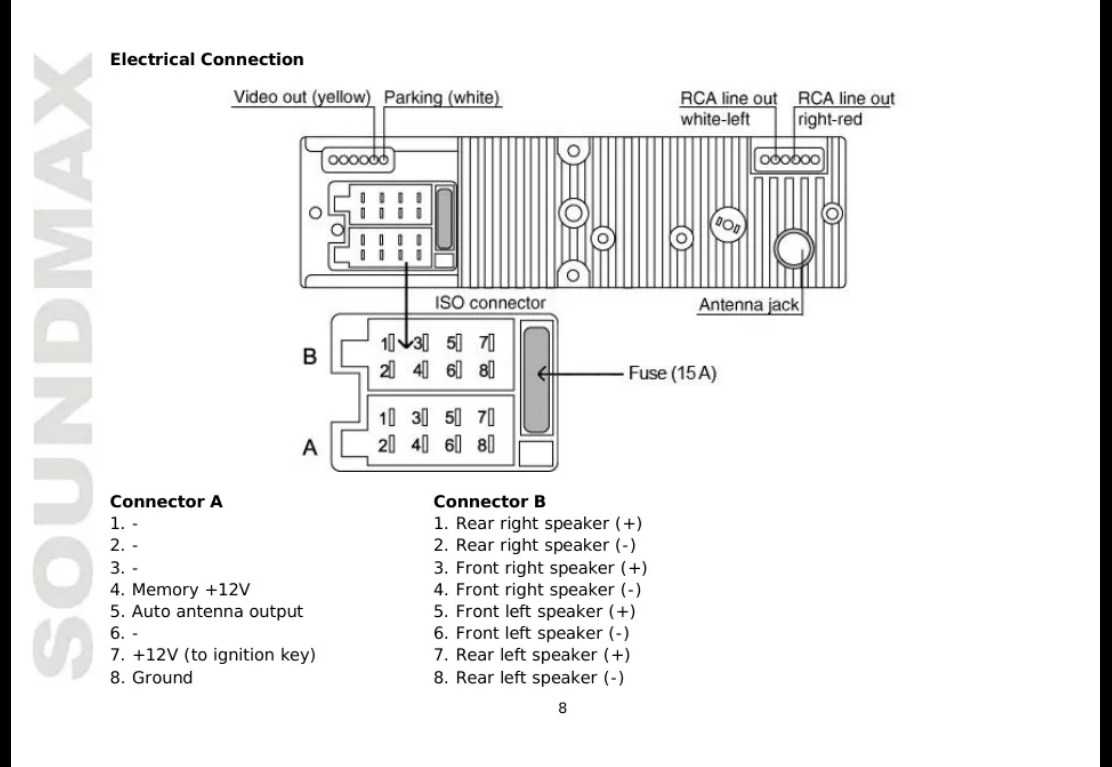

Перейдем к подключению проводов автомагнитолы к разъему ISO. Взгляните на схему подключения ниже. Как видно из схемы, левая сторона разъема ISO отвечает за питание и управление магнитолой, а правая – за подключение к ней динамиков.

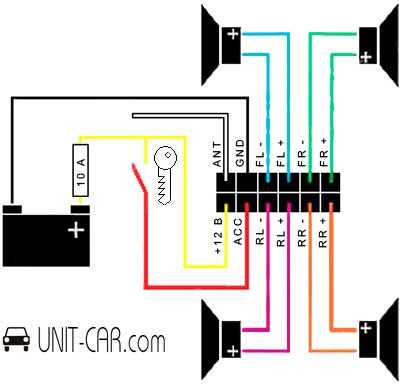

Типовая схема подключения автомагнитолы Основным этапом подключения автомагнитолы является подключение питания. Именно на этом этапе и допускается большинство ошибок.
