Как быстро, просто и спокойно выкрутить свечу зажигания?

Разновидности инструмента

Подходящий инструмент выбирают, в зависимости от особенностей обрабатываемого материала, требуемой производительности и других параметров. С помощью метчиков разных типов можно нарезать метрическую или дюймовую внутреннюю резьбу с цилиндрическим или коническим профилем.

По способу ведения процесса различают модели:

• Проходные (универсальные). Их рабочая часть состоит из трех зон. Первая выполняет черновую нарезку, вторая – промежуточную, третья – чистовую.
• Комплектные. Для выполнения полного комплекса работ используют несколько инструментов – для черновой, промежуточной и чистовой нарезки. Комплекты состоят из трех метчиков, реже – из двух (для черновой и чистовой обработки). Для обработки особо прочных металлов используют комплекты с 5 инструментами.

Инструмент изготавливают двух типов: для обработки отверстия вручную или с помощью металлорежущего оборудования.

• Машинно-ручной. Имеет квадратный хвостовик. Работает в комплекте с держателем с двумя ручками – воротком.
• Машинный. Устанавливается в патрон металлообрабатывающих станков различных типов.

Для нарезки резьбы в непроходных и сквозных отверстиях применяют метчики разных конструкций:

• Для непроходных отверстий используют комплектный инструмент без конусного кончика. Работа обычно выполняется воротком.
• В сквозных отверстиях резьбу изготавливают метчиками с конусообразным кончиком. Чаще всего это разновидности инструмента универсального типа.

Каналы для отведения стружки имеют различные формы: прямую, винтовую, укороченную.

Для обработки материалов невысокой твердости подходят стружкоотводящие каналы любых форм. Чтобы метчиком нарезать резьбу в материалах высокой твердости, таких как нержавеющая и жаропрочная стали, применяют только инструмент, в котором режущие сегменты имеют шахматное расположение.

Основные понятия

Резьбовая часть СЗ

В зависимости от типа мотора и марки автомобиля определяется, какой должен быть размер и резьба свечи зажигания для обеспечения нормальных эксплуатационных условий для автодвигателя. Габаритно – присоединительными параметрами указанных изделий принято считать:

• относительно резьбы — это диаметр и шаг;
• габариты резьбового соединения и вкручиваемой части;
• параметры шестигранника «под ключ».

Монтаж свечей, не отвечающих характеристикам мотора, может привести к таким неприятным последствиям:

1. Если неправильно подобран диаметр и шаг резьбового соединения, то СЗ просто не вкрутится.
2. При слишком короткой длине вкручиваемой части, СЗ не даст возможность разместиться свечным контактам правильно внутри камеры сгорания. Это спровоцирует нестабильную работу силового агрегата. Продолжительное использование слишком коротких изделий приведет к засорению свободного пространства отверстия для установки свечи, впоследствии монтаж свечи с нормальными размерами будет затруднен.
3. Чрезмерно длинная СЗ становится преградой во время перемещения поршня либо клапанов — это чревато серьезной поломкой автодвигателя. Плюс часть СЗ, выпирающая в камеру сгорания покроется нагаром. При ее выкручивании есть большая вероятность повредить гнездо для установки СЗ.

Заводы – изготовители СЗ для подведения охладительной рубашки поближе к свече увеличивают длину резьбового соединения, при этом они вынуждены:

• использовать очень качественное сырье для изготовления своей продукции;
• делать меньше свечной диаметр и параметры шестигранника «под ключ»;
• использовать для опоры площадку конической формы.

Увеличение размера резьбы свечи зажигания с использованием опорной поверхности конической формы дает возможность максимально близко приблизить рубашку охлаждения к СЗ. Изменить калильное число СЗ позволяет длина теплового конуса изолятора. Увеличение указанного параметра способствует снижению калильного числа. При этом возрастает способность СЗ к самоочистке от нагарообразования, так как обдув теплового конуса изолятора становится лучше. Плюс снижается утечка электрического тока из-за лучшей изоляции центрального контакта от массы.

Подбор СЗ осуществляется с учетом рекомендаций изложенных в мануале к автомобилю. При отсутствии такой документации нужно выбирать свечи по каталогам производителей СЗ при этом учитывается:

• марка, год выпуска машины;
• марка и тип автодвигателя.

Выбрать подходящую для конкретного мотора продукцию по другим параметрам не удастся: нет единой системы маркировки СЗ.

Рекомендуем посмотреть видео о подборе СЗ:

Разновидности и сферы применения метчиков

Нарезание внутренней резьбы может выполняться вручную или с использованием станков различного типа (сверлильных, токарных и др.). Рабочими инструментами, которые выполняют основную работу по нарезанию внутренней резьбы, являются машинно-ручные или машинные метчики.

На различные виды метчики делят в зависимости от целого ряда параметров. Общепринятыми считаются следующие принципы классификации метчиков.

1. По способу приведения во вращение различают машинно-ручные и машинные метчики, при помощи которых осуществляется нарезка внутренней резьбы. Машинно-ручные метчики, оснащенные квадратным хвостовиком, используют в комплекте со специальным приспособлением с двумя ручками (это так называемый вороток, держатель метчиков). При помощи такого приспособления метчик приводится во вращение и нарезает резьбу. Нарезка резьбы метчиком машинного типа осуществляется на металлорежущих станках различного типа, в патроне которых такой инструмент и фиксируется.
2. По способу, которым нарезают внутреннюю резьбу, различают универсальные (проходные) и комплектные метчики. Рабочая часть первых разделена на несколько участков, каждый из которых отличается от остальных своими геометрическими параметрами. Участок рабочей части, который первым начинает взаимодействовать с обрабатываемой поверхностью, выполняет черновую обработку, второй – промежуточную, а третий, расположенный ближе к хвостовику, – чистовую. Для нарезки резьбы комплектными метчиками требуется использование нескольких инструментов. Так, если комплект состоит из трех метчиков, то первый из них предназначен для выполнения черновой обработки, второй – для промежуточной, третий – для финишной. Как правило, комплект метчиков для нарезания резьбы определенного диаметра включает в себя три инструмента, но в отдельных случаях, когда обработке подвергаются изделия, изготовленные из особо твердого материала, могут использоваться наборы, состоящие из пяти инструментов.
3. По типу отверстия, на внутренней поверхности которого необходимо нарезать резьбу, различают метчики для сквозных и глухих отверстий. Инструмент для обработки сквозных отверстий характеризуется удлиненным конусным кончиком (заходом), который плавно переходит в рабочую часть. Такую конструкцию чаще всего имеют метчики универсального типа. Процесс нарезания внутренней резьбы в глухих отверстиях осуществляется метчиками, конусный кончик которых срезан и выполняет функцию простейшей фрезы. Такая конструкция метчика позволяет нарезать с его помощью резьбу на всю глубину глухого отверстия. Для нарезания резьбы данного типа, как правило, используется комплект метчиков, приводимых во вращение вручную, при помощи воротка.
4. По конструкции рабочей части метчики могут быть с прямыми, винтовыми или укороченными стружкоотводящими канавками. Следует иметь в виду, что использовать метчики с канавками различного типа можно для нарезания резьбы в изделиях из относительно мягких материалов – углеродистых, низколегированных стальных сплавов и др. Если же резьбу необходимо нарезать в деталях, изготовленных из очень твердых или вязких материалов (нержавеющих, жаропрочных сталей и др.), то для этих целей используют метчики, режущие элементы которых располагаются в шахматном порядке.

Хороший метчик сделан из качественной инструментальной стали, выглядит аккуратно и имеет ровно проточенные витки и канавки

Метчики, как правило, применяются для нарезания метрической резьбы, но есть инструменты, с помощью которых нарезают трубную и дюймовую внутреннюю резьбу. Кроме того, различаются метчики и по форме своей рабочей поверхности, которая может быть цилиндрической или конической.

Рекомендации

Геометрические параметры СЗ должны соответствовать размерам свечного гнезда — это позволяет изделиям свободно вкручиваться без повреждения нарезки на гнезде либо свече. Прежде, чем отвинчивать свечи нужно очистить пространство вокруг нее от различных загрязнений, такие манипуляции позволят не повредить резьбовое соединение и не дать абразивным частицам проникнуть в цилиндр.

Вкручивать СЗ необходимо применяя динамометрический ключ, позволяющий не перетянуть изделие. Учтите: свечи имеют достаточно твердую стальную резьбу, а на головке блока цилиндров алюминиевая нарезка, она очень мягкая, ее легко повредить песком или другими абразивными элементами.

В случаях, когда на ГБЦ портится 3-4 витка резьбовой части, наблюдается неплотное ввинчивание СЗ. В результате этого происходит возгорание горючей смеси от раскаленного свечного центрального изолятора, автодвигатель начинает неровно работать, возникают непонятные рывки даже при выключенном зажигании. То — есть наблюдается калильное зажигание, возрастает возможность прогорания колец либо поршня, в итоге придется капиталить движок.

Такое зажигание возникает в основном по двум причинам:

• повреждение нарезки на ГБЦ;
• недотянуты свечи.

При этом на центральном электроде температура возрастает на 4000С

Из вышесказанного вывод: важно не только правильно подобрать свечи исходя из инструкции по эксплуатации машины, но и грамотно установить их на посадочные места, не перетянув

Полезная информация:

Получить профессиональную консультацию при подборе товара можно, позвонив по телефону 8 (звонок по России бесплатный).

Устройство автомобиля – слаженная система, которую следует знать и понимать, тогда эксплуатация транспортного средства приносит удовольствие и позволяет решать многие насущные проблемы. Машина доставит вас в практически любую точку мира, сэкономит время и расширит горизонты, украсит досуг семьи. Но стоит на элементарном уровне понимать устройство транспортного средства, чинить и ликвидировать часто повторяющие неполадки, особенно в период длинных маршрутов, по ходу которых не сыскать ни один Сервисный центр, а там могли бы посоветовать, как выкрутить сломанную свечу зажигания, как ее усовершенствовать и применять в дальнейшем.

Как подобрать толщину фитиля?

• Для свечи большого диаметра (от 7 см) следует подбирать толстые фитили от 21 нити и более.
• Для средних свечей диаметром 3-7 см – средней толщины фитили, от 12 до 21 нити.
• Для тонких свечей размером 1-3 см в диаметре – самые тонкие фитили, от 6 до 12 нитей.

К сожалению, все толщины проверяются экспериментально

При горении свечи важно все: обработка фитиля, его толщина, переплетение нитей и материал фитиля и свечи. Я в работе использую только 2 толщины фитиля — 6 и 18 нитей. Для очень толстых свечей просто складываю в 2 раза при обработке фитиля воском или парафином

Это позволяет сэкономить хотя бы на оптовой закупке фитиля

Для очень толстых свечей просто складываю в 2 раза при обработке фитиля воском или парафином. Это позволяет сэкономить хотя бы на оптовой закупке фитиля

Возможные трудности при выкручивании

Перед тем, как выкрутить и снять свечи зажигания, нужно разобраться в некоторых трудных моментах, которые могут случиться при откручивании.

Иногда автовладельцы, которые решают выкручивать и снимать свечи, сталкиваются с проблемами демонтажа, которые могут быть обусловлены различными причинами, в частности:

При попадании ладов он может иметь тенденцию к подъему.  Держите расстояние не менее 15 метров между автомобилем и людьми, животными или хрупкими товарами. Объекты, пораженные румпером или части использованных резаков, могут быть выброшены румпером.  Запрещается использовать оборудование несовершеннолетними лицами, за исключением лиц старше 16 лет, прошедших обучение у уполномоченных лиц.  Не работайте с инженером в случае плохой погоды, ночью или в условиях низкой видимости — повышенной опасности несчастных случаев!

Культиватор предназначен для личного использования для обработки почвы, подготовки и поддержания прорастающего слоя. Монтаж наземных косилок на культиваторе. Шестиугольная фреза позволяет легко и быстро монтировать фрезы и другие аксессуары. Следуйте инструкциям ниже. Вставьте скважину в вал и закрепите ее удерживающим штифтом. Три рабочих ширины можно регулировать с помощью пары удлинителей. — ширина 60 см: базовая настройка с 2 резаками — ширина 80 см: базовая настройка с 2 резаками и 1 удлинителем. — ширина 110 см: базовая установка с 2 резаками и 2 удлинителями.

1. Свечу зажигания перекосило. Если автовладелец использовал ключ для свечей зажигания, размер конструкции которого не позволяет обеспечить оптимальную фиксацию СЗ, то это вполне могло произойти.
2. Часто причиной является резьба, а именно — ее загрязнение. Для недопущения такой проблему свечу перед установкой в резьбе нужно прочистить или продуть.
3. Не так часто, но все же случаются ситуации, когда свеча затягивается с большим усилием, чем необходимо.

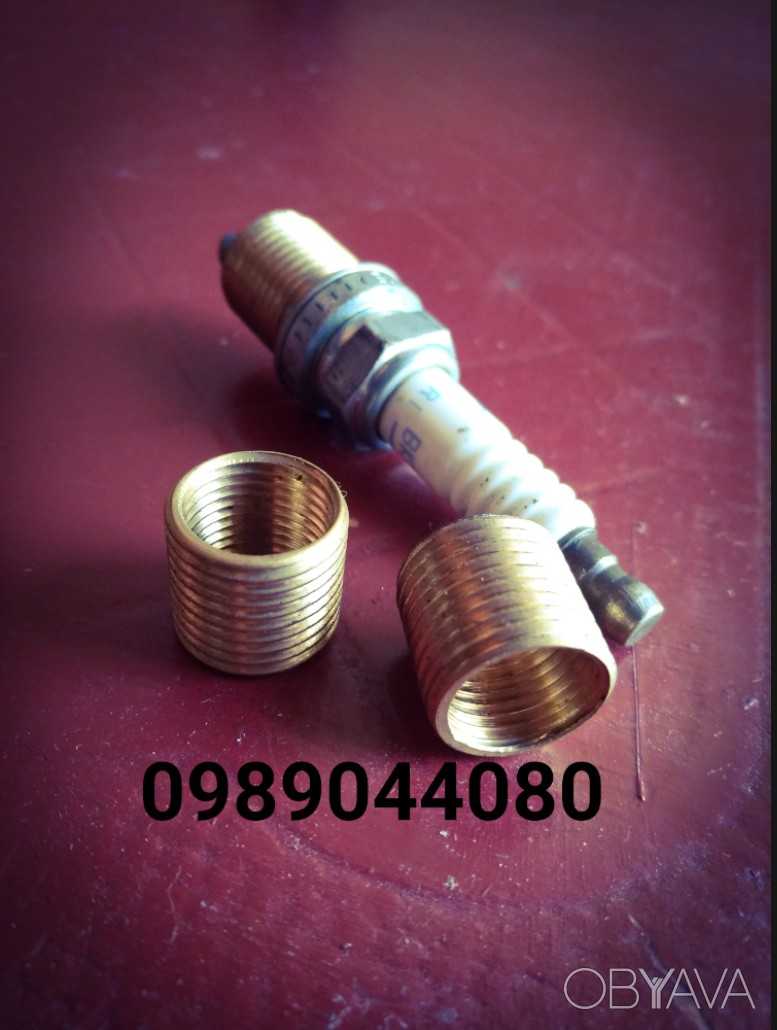

ввертыш под свечу зажигания

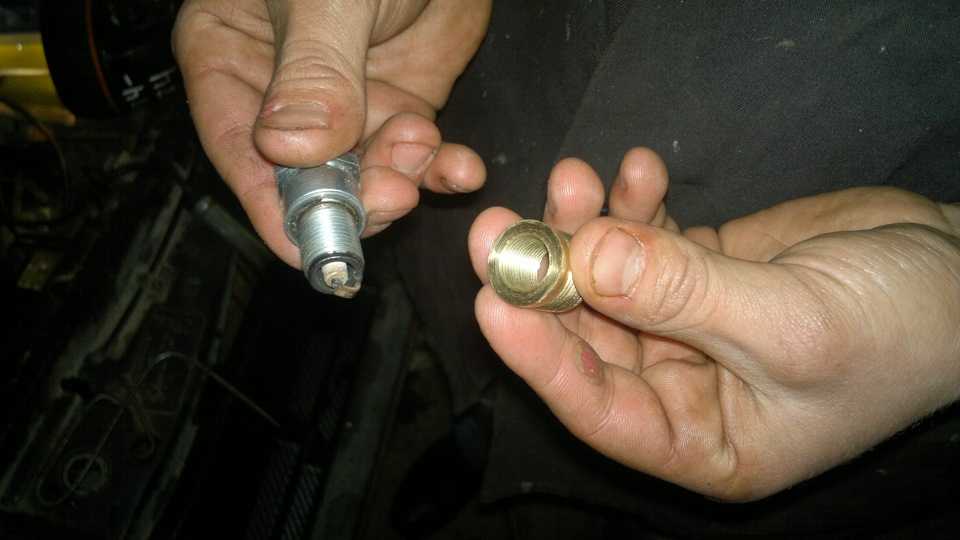

Привет! Сегодня мы поговорим о ввертышах под свечу. И еще их называют футорки. Ну так вот: В процессе пользования автомобилем, иной раз, а иногда и по несколько раз в день приходится отворачивать свечи зажигания. Допустим, что их забрызгало маслом из за пропуска сальников клапанов или износе колец.

Забрызгало, отвернул, поставил другую свечу, поездил пока не забрызгало и снова лыко-мочало, начинай сначала. И в процессе отворачивания- заворачивания, резьбы в головке блока изнашиваются и однажды вы заворачиваете свечу, а она крутится и крутится и не упирается и вот холодок по спине и вы осознаете, что пришел кердык. Некоторые, незнающие впадают в панику. Думают, что надо менять головку.

Знающие же соответственно знают, что это не есть конец света и это лечится. Итак про ввертыши: Чаще всего резьбы срываются у головок с короткой резьбовой частью, Такие как движок газ 53 , ну или по современному змз 511, змз 523. У уазовских Умз 417 и 421. Волговских Змз 402. Ну и со всякими головками это может случится.

Как можно выйти из положения не нарезая новую резьбу в головке? Мы у себя в гараже делали так: Точится ввертыш под свечу с конической резьбой. У свечи резьба обычно на 14 мм. Ввертыш точится с резьбой в начале на 14 плавно переходящий гдето на 14, 5 или даже 15. Такой ввертыш мы заворачивали без нарезки резьбы в головке. Он так сказать вгрызается в головку.

Жидкая резьба — восстановление сорванной резьбы.

Для владельцев собственных приусадебных и дачных участков, самостоятельно обрабатывающих землю при помощи мотоплуга или мини трактора. Так как многие пользуются техникой с бензиновым двухтактным двигателем в силу конструктивных особенностей приходится часто выкручивать свечу из головки блока, что приводит к повреждению резьбы в свечном канале. Свеча имеет строго определенный диаметр резьбы (М14) и поэтому рассверлить посадочное отверстие или использовать ввертыш для восстановления не получится. В большинстве случаев материалом головки блока служит алюминий, достаточно мягкий металл и ремонт резьбы путем прохождения метчиком не приносит желаемого результата.

В таких случаях Вам поможет так называемая жидкая резьба – полимерный состав, который предназначен для ремонта свечных каналов. Как применять жидкую резьбу для её восстановления? Всё очень просто. Состав уже готов к применению – энергично встряхните емкость с клеевым составом в течении минуты. Одновременно с этим состав нагреется до минимально необходимой температуры для удобного нанесения (более 20 градусов) от тепла вашей руки. По возможности обезжирьте восстанавливаемую поверхность с сорванной резьбой и равномерно нанесите тонким слоем полимерный состав жидкой резьбы на внутреннюю часть ремонтируемой поверхности. Так же нанесите его на ответную деталь (свеча, болт или шпилька) и имитируя вкручивание вставьте в подготовленное отверстие до рабочего положения. Оставьте в таком состоянии на сутки или более, если есть такая возможность. Ремонт окончен – это всё что вам необходимо сделать применяя состав с жидкой резьбой для её формирования и восстановления.

Вы можете использовать восстановленное резьбовое соединение после 24 часов полимеризации. Так же соединение остаётся полностью разборным, причем адгезия к стали у состава меньше, чем к алюминию. Это говорит о том, что вы, приложив первоначальные усилия сможете вывернуть свечу зажигания или болт из восстановленного алюминиевого корпуса.

multituls.ru

Этапы нарезания резьбы машинно-ручным метчиком

Порядок производства работ:

Первый шаг – разметка в соответствии с чертежами.
По отметкам производят кернение остро заточенным керном.
Сверлят со средним нажимом на невысоких оборотах. Дрель должна находиться под прямым углом к поверхности. Перед началом работ сверло смазывают. Если глубина отверстия большая, то смазывание производят не только перед началом, но и во время работы. Глубина глухого отверстия должна быть несколько больше, чем нарезаемая длина. При отсутствии запаса резьба может получиться неполной.
Повысить качество результата позволяет обработка зенкером, которая уменьшает конусность и обеспечивает параллельность боковых поверхностей.
Метчик закрепляют в воротке, кончик его смазывают и вставляют в отверстие строго под прямым углом к поверхности. Делают первый оборот, несильно нажимая сверху на вороток. После первого оборота вперед следует сделать половину оборота назад для удаления стружки

Особую осторожность соблюдают при использовании универсального инструмента – он хрупкий и его легко повредить. Проще работать с комплектными моделями.

Традиционная сварка для ремонта

Этой технологией пользуются, если нельзя увеличить диаметр отверстия, и когда нет нужного ввертыша или спиральной вставки. Процедура восстановления выполняется в следующем порядке:

• высверливают поврежденные витки;
• заваривают отверстие;
• наплавленное место зачищают заподлицо с поверхностью;
• сверлят отверстие;
• нарезают резьбу.

Для восстановления соединений из стали используется газовая или электродуговая сварка в защитных средах. Отверстия в чугуне заваривают в холодном состоянии или с местным подогревом. В качестве присадочного материала плавят электроды марки ЦЧ-4, ОЗЧ-1, МНЧ-1 или прутки из чугуна с добавкой кремния. Следует учитывать, что под действием высокой температуры изменяется структура металла детали, возможно образование трещин. Поэтому прочность отремонтированного соединения будет меньше.

Отверстия в деталях из алюминия, без которых не обходится двигатель автомобиля, заваривают аргонно-дуговой сваркой. Для наплавки применяют алюминиевую проволоку. Однако при восстановлении резьбы в алюминии металл в жидком состоянии начинает активно поглощать газы. Образуются поры, а при усадке во время остывания — трещины, которые снижают надежность соединения. Не всегда есть возможность восстановления этим способом без снятия деталей. Например, для ремонта соединений на алюминиевом блоке цилиндров конструкцию придется демонтировать.

При выборе способа восстановления учитывают условия эксплуатации и величину нагрузки

Также принимают во внимание сложность выполнения и цену. Например, покупка спиральной вставки дешевле, чем заказ на вытачивание ввертыша

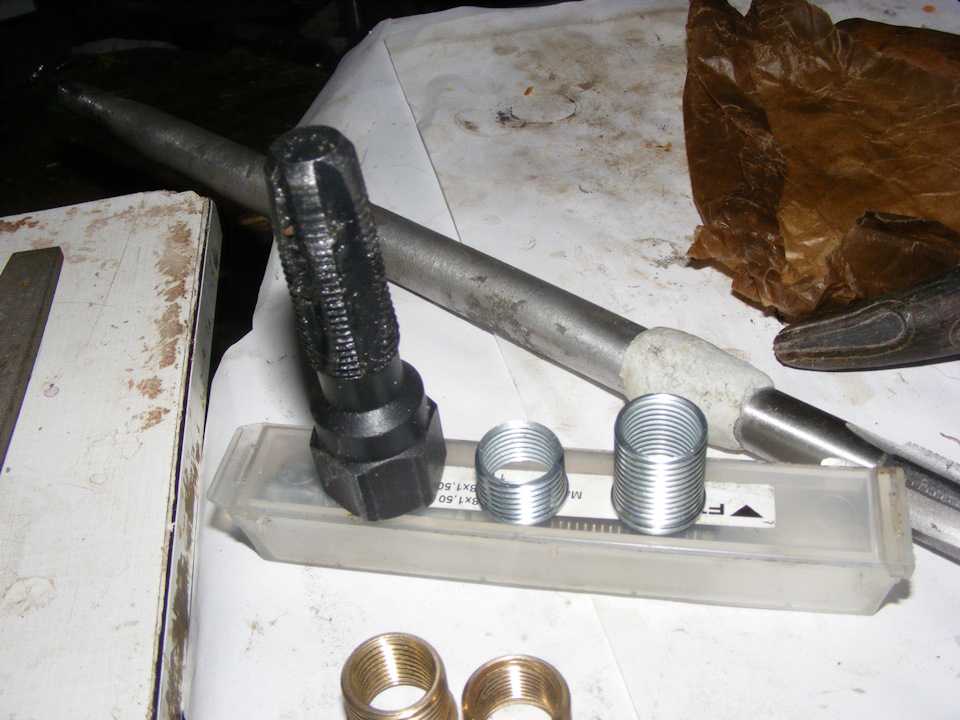

Восстановление резьбы свечного отверстия

Восстановление резьбы свечного отверстия

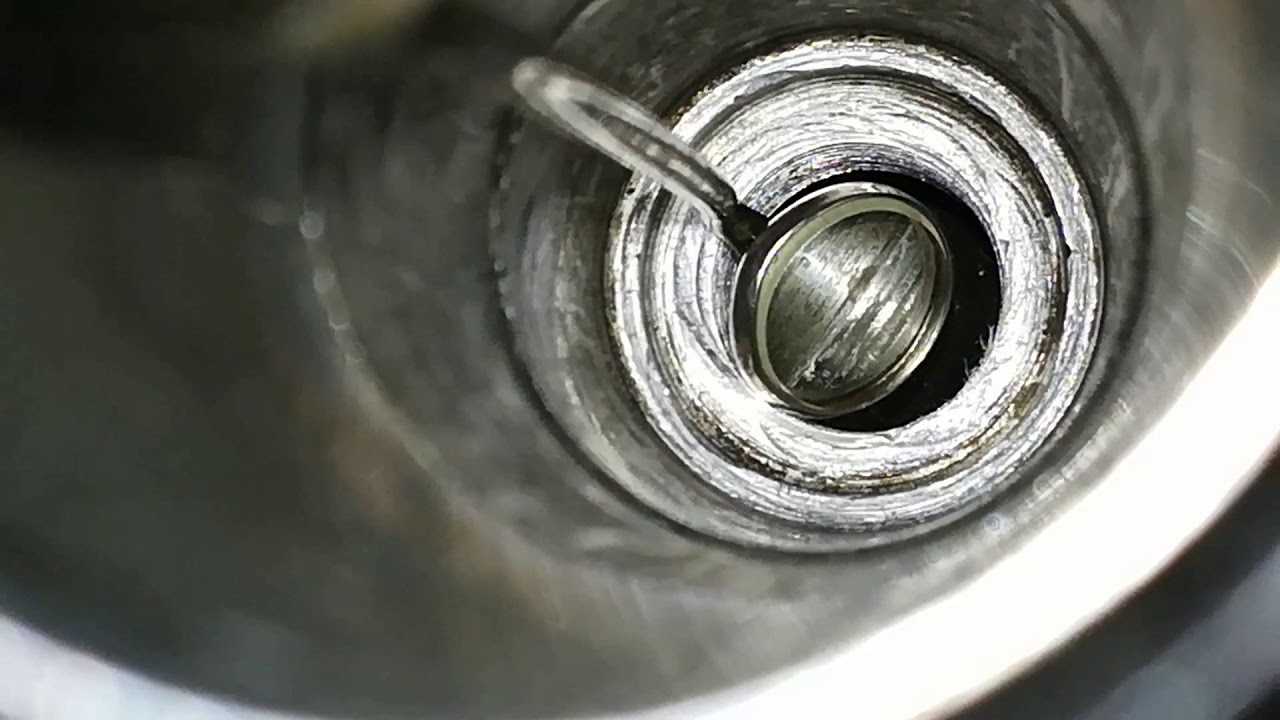

Повреждение резьбы свечного отверстия не позволит уплотнительному кольцу или конусу свечи надежно герметизировать цилиндр. Существует несколько способов ремонта, и некоторые из них позволяют не снимать головку блока цилиндров с двигателя.

Большинство операций технического обслуживания автомобиля производится с отворачиванием и затягиванием различных резьбовых элементов крепления. Если при этом повреждается болт, гайка или шпилька, то их заменяют новыми. В случае нарушения резьбы в корпусной детали — головке и блоке цилиндров двигателя, картере коробки передач и т.д. — чаще всего целесообразней провести ремонт.

Свечи зажигания не относятся к элементам крепления, но имеют присоединительную резьбу, основными причинами повреждения которой являются:

• использование свечного ключа, конструкция которого не обеспечивает правильной фиксации свечи, что может привести к ее перекосу при заворачивании;
• попадание в резьбу загрязнений. Чтобы этого избежать на двигателях с незакрытым свечным углублением (колодцем), необходимо перед демонтажем свечи отвернуть ее на один-два оборота и удалить грязь продувкой сжатым воздухом или кистью;
• затяжка свечи с усилием, превышающим допустимое. Отраслевой стандарт 37.003.081.98 предусматривает затягивание свечи c усилием от 30 до 45 Н·м (примерно 3,0 — 4,5 кгс·м) при толщине уплотнительного кольца от 1,4 до 2,0 мм. Свечи с коническим уплотнением необходимо затягивать усилием 20-25 Н·м (примерно 2 — 2,5 кгс·м), а точная его величина указана в инструкции по эксплуатации конкретного автомобиля.

Восстановление резьбы в отверстии производится разными способами, которые имеют свои особенности. В каждом отдельном случае из них выбирают наиболее подходящий по конструкции детали, технологическим возможностям мастерской, трудоемкости и стоимости. При всех способах ремонта обязательными требованиями являются:

• обеспечение соосности старого и нового резьбовых отверстий;
• соблюдение допусков всех размеров.

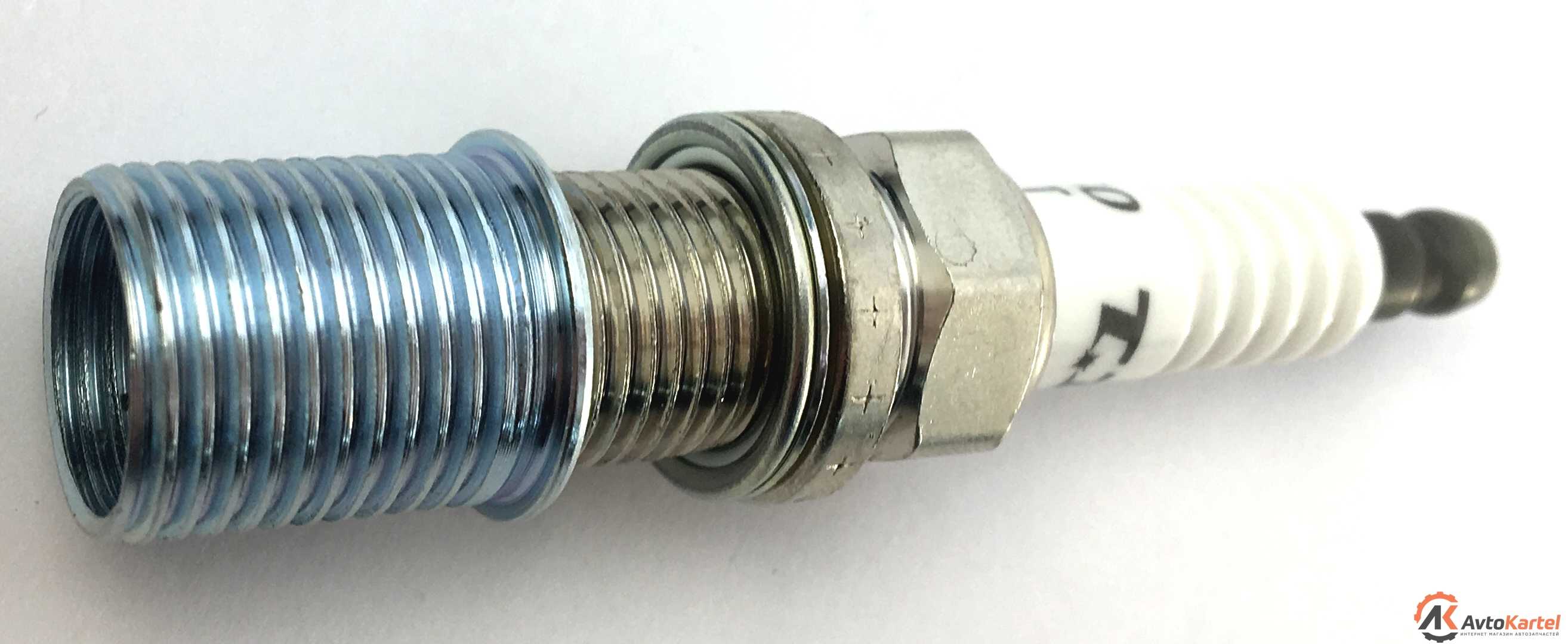

Для ремонта головки используют заплавление свечного отверстия или установку резьбовой вставки — фланцевой, спиральной, самонарезной, а также с фиксирующим пояском. Вставки не должны выступать в камеру сгорания, а окончательной операцией их установки является калибровка свечной резьбы метчиком для устранения деформаций, появившихся в процессе монтажа.

Заплавление свечного отверстия

Головку блока цилиндров снимают с двигателя и сваркой заплавляют дефектное свечное отверстие. На координатно-расточном станке (как минимум, фрезерном) производят механическую обработку углубления под свечу и восстановление привалочных плоскостей. Затем под определенным углом сверлят новое отверстие и нарезают резьбу. Если резьба имеет наиболее распространенную размерность М14х1,25 (рис. 1), то диаметр отверстия составляет 12,7 мм.

Окончательной операцией является опрессовка головки блока — проверка ее герметичности избыточным давлением воздуха в водяной ванне с подогревом.

Интенсивный нагрев в зоне сварки может привести к образованию трещин в месте ремонта. Поэтому металл наплавляют только в крайнем случае, когда нельзя использовать другие способы или предполагается замена этой дорогостоящей детали. Например, невозможно установить резьбовую вставку из-за трещины или небольшой толщины стенки между свечным отверстием и каналом охлаждения у двигателей с четырьмя и пятью клапанами на один цилиндр.

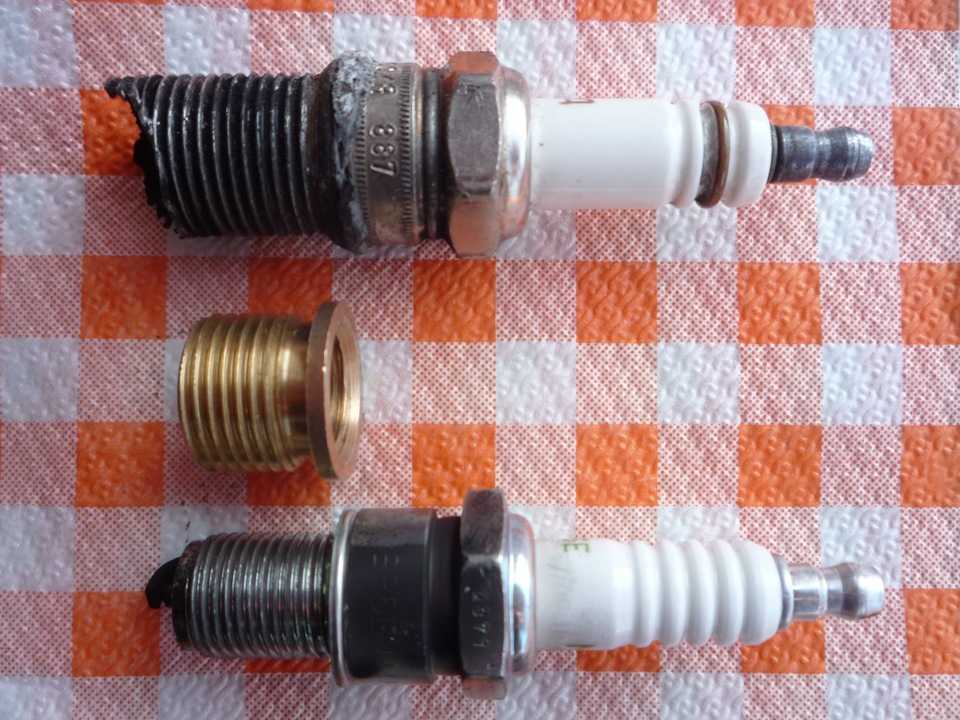

Установка вставки с опорным фланцем

Головку блока цилиндров устанавливают на расточной или фрезерный станок. Рассверливанием свечного отверстия удаляют сорванную резьбу и нарезают новую для установки ремонтной резьбовой вставки.

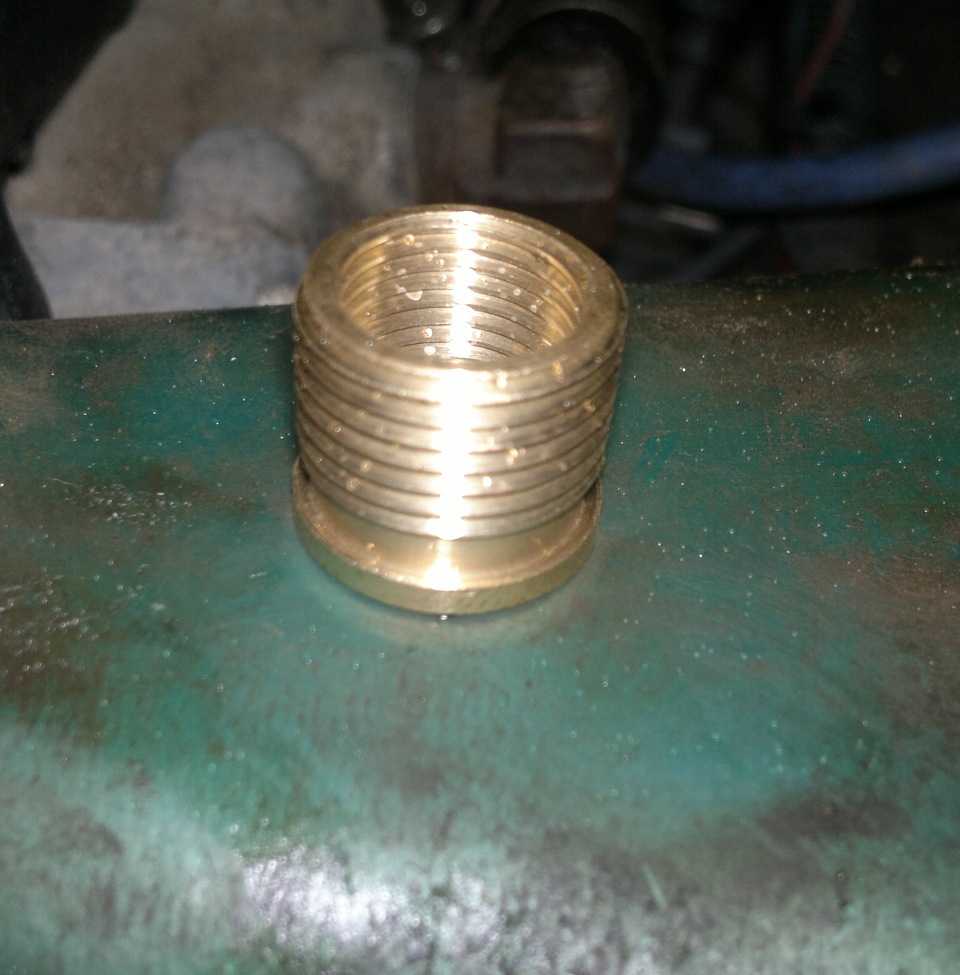

Вставку изготавливают (как правило, из бронзы) на токарном станке. Внутри нарезают свечную резьбу, а если ее размерность М14х1,25, то наружную делают М18х1,25, но чаще используют наиболее распространенную М18х1,5. Технология изготовления фланцевых вставок из бронзы не может обеспечить их прочность при меньшем наружном диаметре.

Для отвода тепла от свечи вставка должна плотно «сидеть» в отверстии, поэтому ее наружная резьба имеет диаметр несколько больше номинального. На нее наносят бакелитовый лак и заворачивают в головку блока (рис. 2) с помощью свечи. Фиксируют деталь развальцовкой тонкого края вставки со стороны камеры сгорания.

Как правильно определить диаметр отверстия?

Перед тем как нарезать резьбу, изготавливают отверстие, диаметр которого определяют по стандартизированным таблицам. Если подготовить отверстие, сечение которого меньше рекомендованной величины, инструмент выйдет из строя, если больше – результат будет некачественным.

Таблица соответствия метрических резьб и диаметров отверстий для них

Таблица соответствия дюймовых резьб и диаметров отверстий для них
