Как снять и заменить бензонасос на Нива Шевроле: фото и видео
Работа каждого автомобильного двигателя не может обойтись без поступления в него топлива
Абсолютно не важно, какой установлен двигатель – инжекторный или карбюраторный, без подачи необходимо количества топлива он работать не будет
Автомобиль Шевроле Нива имеет распределенный впрыск топлива, то он снабжён электрическим приводом. Это значит, что в большинстве случаев при отказе бензонасоса причину следует искать в электрической схеме машины.

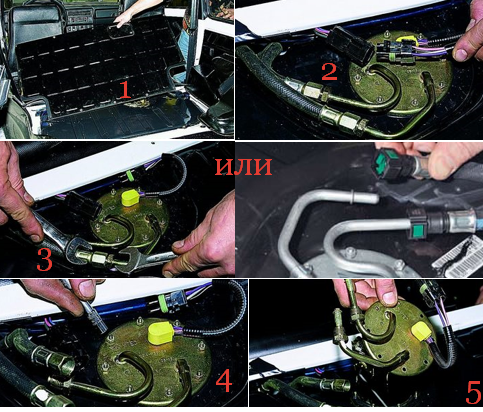

Снятие и замена бензонасоса на Нива Шевроле
- Снимается клемма «минус» с аккумулятора.
- Необходимо снизить уровень давления в системе питания. Один из способов открутить вентиль на топливной рампе.
- Нужно добраться до заднего сидения и откинуть подушку на нём с правой стороны – там расположен бензонасос.
- Обнаружив шумоизоляцию, со специальным вырезом для крышки люка топливного бака, необходимо её отогнуть.
- Отсоединить эту крышку, предварительно вывернув винты. Расположение винтов крепления декоративной крышки бензонасоса

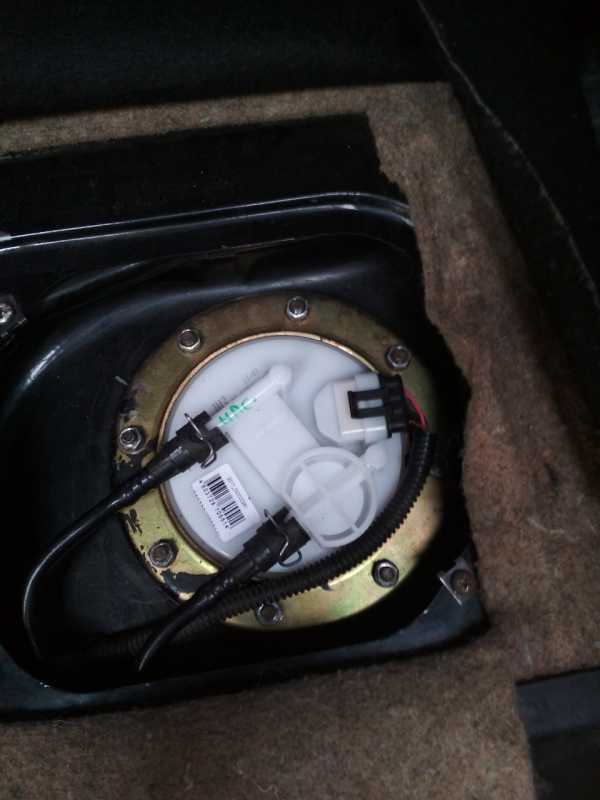

- После таких небольших операций непосредственно появится доступ к топливному насосу. Декоративный лючок снят и видно бензонасос
- Нужно отсоединить колодку с проводами питания на насосе.
- Демонтировать топливные шланги путём отжимания пружинных фиксаторов. В этом моменте следует учитывать, что в топливном баке от паров бензина образуется давление, которое после снятия топливных шлангов будет вытеснять бензин. Чтобы этого не произошло, перед снятием топливного насоса рекомендуется снять крышку заливной горловины топливного бака.
- Насос крепится с помощью восьми гаек, которые необходимо вывернуть. Гайки крепления бензонасоса отмечены стрелочками
- После этого нужно извлечь насос, поднимая его кверху, затем наклонить, чтобы из люка вышел датчик уровня топлива. Далее насос окончательно снимается.
Установка нового, или отремонтированного топливного насоса производится в обратном порядке.
Сломался бензонасос, что делать?
Весьма неприятен момент, когда отказ бензонасоса произойдёт, к примеру, на магистрали или около светофора.
Ситуация становится наиболее напряжённой в момент сильной интенсивности движения. Если такая неприятность случилась, а помочь некому, то первым делом следует откатить автомобиль с проезжей части, и провести попытки «реанимировать» бензонасос.
Признаки неисправности
В арсенале автомобильных инструментов любого заботливого водителя должен находиться, наравне с ключами, тестер, даже если в виде простой контрольной лампы и двух проводов.
Первый признак неисправности на инжекторном двигателе – моторчик бензонасоса «молчит» при включённом зажигании. Соответственно, все попытки пуска двигателя в таком случае не увенчаются успехом.
В любой непонятной ситуации снимай клемму. Весьма полезный совет, кстати!
Водителю очень повезёт, если поможет очень простой способ, который следует предпринять в первую очередь. Для этого следует на некоторое время снять клемму с аккумуляторной батареи, а затем снова её поставить и закрепить. Возможно, бензонасос снова заработает.
Блок в салоне
Он находится под панелью с левой стороны, за защитной крышкой.
p, blockquote 4,0,0,0,0 —>
p, blockquote 5,0,0,0,0 —>
Блок старого образца

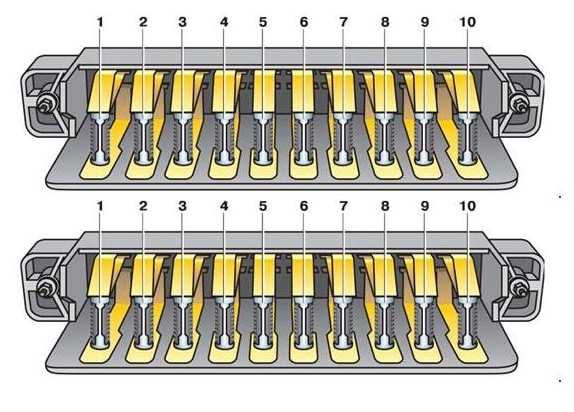

Схема
p, blockquote 6,0,0,0,0 —>
p, blockquote 7,0,0,0,0 —>
Описание
p, blockquote 8,0,1,0,0 —>
Верхний блок
p, blockquote 9,0,0,0,0 —>
| 1 | 16А Электродвигатель отопителя, электро насос системы отопления (автомобили с двумя рядами сидений) |
| 2 | 8А Резерв электродвигателя дополнительного отопителя (автомобили с двумя рядами сидений), реле электро вентилятора системы охлаждения двигателя (устанавливается на части автомобилей) |
| 3 | 8А Указатели поворота |
| 4 | 8А Комбинация приборов, выключатель контрольной лампы стояночного тормоза, система ЭПХХ, реле стеклоочистителя, лампы света заднего хода, контрольной лампы диагностики |
| 5 | 8А Аварийная сигнализация |
| 6 | 8А Зуммер и плафон освещения бортовой платформы, сигнала торможения |
| 7 | 8А Радиооборудование, дистанционный выключатель аккумуляторной батареи, |
| 8 | 8А Электродвигатели стеклоочистителя и омывателя ветрового стекла |
| 9 | 16А Прикуриватель, звуковой сигнал, розетки переносной лампы |
| 10 | 16А Резерв |
Нижний блок
p, blockquote 11,0,0,0,0 —>
| 1 | 16А Противотуманные фары |
| 2 | 8А Светильник (светильники) освещения кабины, плафон грузового салона (ГАЗ-2705, -27057), подкапотный фонарь, светильники левого ряда сидений пассажирского салона и освещения подножки |
| 3 | 8А Подсветка комбинации приборов |
| 4 | 8А Задние противотуманные фонари |
| 5 | 8А Правый передний габаритный свет левый задний габаритный свет, фонари освещения номерного знака, контрольная лампа габаритного света |
| 6 | 8А Левый передний габаритный свет, правый задний габаритный свет, реле противотуманных фар |
| 7 | 8А Левая фара (ближний свет), электро корректор фар |
| 8 | 8А Правая фара (ближний свет), электро корректор фар |
| 9 | 16А Левая фара (дальний свет), контрольная лампа дальнего света фар |
| 10 | 16А Правая фара (дальний свет) |
Блок нового образца
Схема
p, blockquote 12,0,0,0,0 —>
p, blockquote 13,0,0,0,0 —>
Обозначение
p, blockquote 14,0,0,0,0 —>
Верхний блок
p, blockquote 15,0,0,0,0 —>
| 1 | 25А Система управления двигателем (ЗМЗ-40522, УМЗ-4216) |
| 2 | 15А Аварийная световая сигнализация |
| 3 | 15А Выключатель «массы» (на автобусах), магнитола |
| 4 | 10А Электродвигатели очистителя и омывателя ветрового стекла, правый ряд плафонов освещения салона автобуса |
| 5 | 10А Реле фар, АБС (для автобусов) |
| 6 | 10А Сигналы торможения |
| 7 | 20А Звуковые сигналы, прикуриватель |
| 8 | 20А Электродвигатель отопителя, электронасос дополнительного отопителя |
| 9 | 15А Электродвигатель дополнительного отопителя |
| 10 | 10А Комбинация приборов, свет заднего хода, датчик скорости, прерыватель сигнализатора стояночного тормоза, реле стеклоочистителя |
| 11 | 5А Датчик концентрации кислорода (ЗМЗ-40522, УМЗ-4216) |
| 12 | 15А Система управления двигателем и топливный насос |
| 13 | 10А Указатели поворота |
p, blockquote 16,0,0,0,0 —>
| 1 | 25А Резерв |
| 2 | 15А Дальний свет правой фары, сигнализатор дальнего света |
| 3 | 15А Дальний свет левой фары |
| 4 | 10А Ближний свет правой фары |
| 5 | 10А Ближний свет левой фары |
| 6 | 10А Противотуманные фонари, сигнализатор противотуманных фонарей |
| 7 | 20А Резерв |
| 8 | 20А Резерв |
| 9 | 15А Плафон кабины, плафон (или плафоны на автомобилях ГАЗ-2705, -27057 с одним рядом сидений) грузового салона, плафон освещения подножки автобуса, подкапотный фонарь, левый ряд плафонов освещения пассажирского салона автобуса |
| 10 | 10А Подсветка приборов, переключателей и прикуривателя |
| 11 | 5А Резерв |
| 12 | 15А Габаритный свет с правого борта, корректор фар, плафон освещения вещевого ящика |
| 13 | 10А Габаритный свет с левого борта, сигнализатор габаритного света, фонарь освещения номерного знака |
p, blockquote 18,0,0,0,0 —>
Устранение неисправностей
Двигатель не заводится, если бензонасос не подает бензин в топливопровод.
В этом случае проверка начинается с предохранителя. Если он исправен, необходимо убедиться в наличии напряжения на клеммах бензонасоса. Для диагностики потребуется мультиметр. Поднимите заднее сиденье и снимите крышку, закрывающую насос. Если при включенном зажигании на клемму приходит 12 вольт, а двигатель насоса не работает, узел нуждается в замене.
Нередко насос перестает работать из-за окисления клеммы. Поэтому осмотрите разъем и при необходимости очистите его от коррозии.
Если электропитание отсутствует, необходимо проверить работу реле и целостность проводов.
Перебои в работе или недостаточная мощность двигателя — следствие потери производительности насоса и падения давления в магистрали. Это случается по трем причинам:
Для начала проверьте состояние контактов. Затем демонтируйте бензонасос и снимите сетчатый фильтр. При первых признаках загрязнения сетку нужно заменить на новую.
Проверка работы регулятора давления требует наличия манометра. Он подключается к выходу топливопровода. Рабочее давление при включенном зажигании не должно быть ниже 3,6 Бар.
Возможные причины неисправности бензонасоса
Механический бензонасос в разборе
Механический бензонасос может выходить из строя по следующим причинам:
- При нарушении целостности диафрагмы.
- После скапливания под клапанами грязи.
- При засорении фильтра.
- При потере пружиной упругости.
- При нарушении герметичности корпуса.
- При естественном износе деталей в процессе эксплуатации.
Электрический бензонасос современного автомобиля достаточно надежен. Неисправности в нем возникают только по причине воздействия определенных факторов, среди которых чаще всего встречаются следующие:
Сгоревшие контакты внутри бензонасоса
1. Неисправная проводка в виде грязных, ржавых, расплавленных или поврежденных проводов в топливном комплексе создают помехи в работе устройства, а также ограничивают необходимые параметры тока, затрудняя перекачку топлива.
2. Мусор и посторонние примеси в топливном баке в виде ржавчины, грязи, воды, механических частиц, проникающих в бензонасос, и вызывающих его поломку.

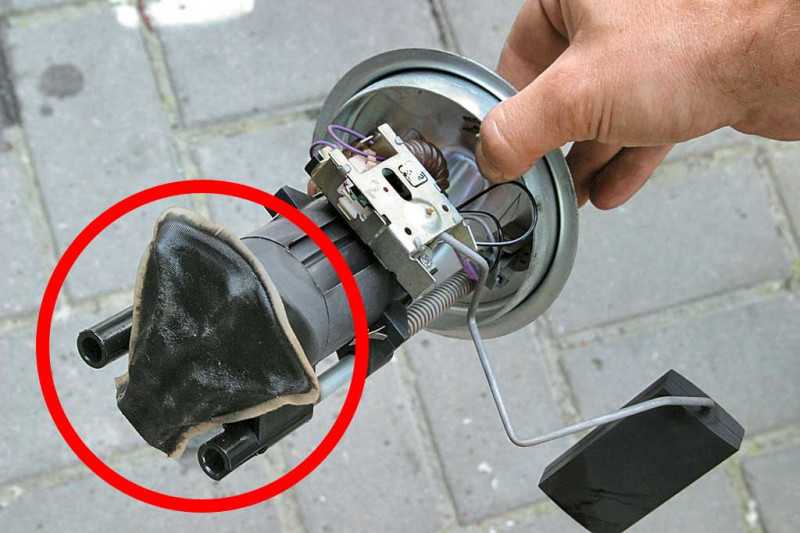

Засоренный фильтр бензонасоса
3. Засоренный топливный фильтр мусором из бака способствует резкому снижению давления, создаваемого насосом и ухудшению параметров его работы.
Расплавленная турбина бензонасоса
4. Длительная езда на автомобиле с небольшим количеством топлива, при котором насос находится в не погруженном состоянии, испытывает значительный перегрев, быстро расходует внутреннюю смазку и выходит из строя.
5. Естественный износ трущихся частей насоса.
Как проверить бензонасос на шевроле нива
Приключилась тут на днях беда с моим джипом. Внезапно исчезло питание с безонасоса. Найти пропажу тока удалось не сразу.
Началось все с того, что в один прекрасный момент автомобиль заглох прямо на ходу. Спустя какие-то секунды машина снова завелась. Спустя полчаса – аналогичная история. И так далее до вечера. Вечером, когда поехал вытаскивать товарища из грязи, машина заглохла на холостых и минут 10 я её не мог завести. Так и в дальнейшем: около 15 минут работает, глохнет и только спустя 10 минут заводится. Мне это поднадоело, и я полез искать причину.
Ошибки при подключении компьютера не высвечивалось, и поэтому все симптомы указывали на механику. Первым делом подозрение пало на бензонасос. Такое нередко бывает по его вине: мотор перегревается и отказывается работать. Сталкивался с подобным часто, и просто был уверен, что это он. К тому же ощущалась лёгкая потеря мощности. Но замена мотора не спасла, и проблема осталась.
Следом я полез проверить ещё одно больное место шеви нивы – датчик коленвала. Снял его, почистил, поставил обратно – загорелась ошибка. Подключил компьютер, а там “неисправность датчика коленвала”. Ну, заменил его. Кстати, машина стала лучше заводиться, но проблему это не решило. Пришлось открывать схему проводки.
Коротко о принципе работы:
Причина болезни не ясна, и изучаем схему машину. Здесь, если я правильно понял, контроллер управляет насосом по очень интересной схеме. Датчика давления в системе нет, и оно поддерживается в норме регулятором давления топлива, находящимся в баке рядом с насосом. Представляет он из себя просто клапан с определённым моментом открытия, и пока не наберётся нужные 4 атмосферы, топливо в обратку не выпускается. Как следствия, давление и прочие моменты на контроллер не влияют, а при включении зажигания “мозги” начинают включают насос, замыкая его реле на запрограммированные 5 секунд до создания давления, после чего отключаю его до тех пор, пока машина не заведётся. После запуска насос работает постоянно.
Проверка цепи питания:
Ну, если заблаговременно знаешь, что узел рабочий, значит вывод один – к нему не подходит напряжение, что и показала дальнейшая проверка. Подцепляем контрольку к серому проводу на фишке насоса (это и есть плюс, приходящий на мотор) и видим, что тока у нас тут нет. Надо идти и искать его.
Первым делом проверяем реле и предохранители. Находится реле насоса очень глубоко – за бардачком, и чтобы до него добраться, нам приходится снимать весь нижний пластик. Предохранитель стоит там же.
После разборки бардачка я установил, что реле рабочее. Контролька вызвонила наличие приходящего плюса на реле со всех контактов, а вот управляющий минус, который как раз и идёт с контроллера, отсутствовал (в продукции автоваза мозги управляют релюхами “-“, а управляющий плюс на реле приходит постоянно после включения зажигания). Вывод, с учетом сказанного выше – сгорела цепь в самих мозгах.
Покупать новый контроллер нет времени и свободных средств, а машина нужна срочно. Поэтому я нашёл в запасе штатную клавишу включения ПТФ и несколько проводов. Делаем новую цепь: кидаем с кузова минус на реле через кнопку, чтобы в случае чего насос можно было отключить. Проверяем – всё работает: плюс на реле приходит, плюс с реле уходит, насос качает. Вроде бы побороли.
Но радость был недолгой. При второй попытке завести машину насос не включился. И снова берём контрольку, проверяем: плюс с реле уходит, значит эта часть цепи в порядке. От реле серый провод идёт на 16-разъёмную колодку (разъём №3), находящуюся за главным блоком предохранителей с водительской стороны. Проверяем её – плюс приходит. Следом за этой колодкой провод идёт к 6-разъёмной колодке, спрятанной за пластиком справа от педали газа. Проверяем её – плюс приходит. Отсюда же провод сразу идёт к насосу. Проложен он в большом жгуте проводов в водительском пороге, и поэтому снимаем пластиковую накладку порога.
Сняв накладку, я увидел реле, врезанное в цепь бензонасоса. Это реле сигнализации, которое при постановке машины на охрану блокирует подачу напряжения на сам насос. Обычно, оно ставится за основным блоком предохранителей (хотя некоторые криворукие электрики умудряются впаять его рядом с мозгами, поменяв всю цветовую дифференциацию проводов), но в этом случае оно стояло в самом сыром месте салона. Как итог – само реле изнутри всё закисло, а также окислами покрылись контакты и плохо заизолированные скрутки.
Монтажные блоки для Lada 4×4 2020 года выпуска
Реле указателей поворотов (артикул 8450082700, 9-контактное), а также реле стеклоочистителей находятся под обшивкой в ногах водителя, слева от монтажного блока предохранителей. Также реле поворотников может располагаться за комбинацией приборов, либо под центральной консолью ближе к левой стороне.
Внимание! Схема реле и предохранителей может отличаться в зависимости от комплектации и даты выпуска автомобиля. Актуальные схемы монтажного блока представлены в руководстве по эксплуатации на дату выпуска автомобиля (скачать с оф
сайта для 3дв . или 5дв .).
Почему постоянно перегорает предохранитель или реле света, либо любой другой? Перед тем, как заменить его на аналогичный, следует сначала найти и устранить причину его перегорания. Это может быть короткое замыкание, не верно выбранный номинальный ток и т.д. Для поиска неисправностей пользуйтесь схемами электрооборудования. Вопросы на эту тему можно задавать на форуме.
Источник
Почему бензонасос на Ниве Шевроле не работает при включенном зажигании: не включается и не качает
Обычно, оно ставится за основным блоком предохранителей хотя некоторые криворукие электрики умудряются впаять нива шевроле не качает бензонасос рядом с мозгами, поменяв всю цветовую дифференциацию проводовно в этом случае оно стояло в самом сыром месте салона. Как итог — само реле изнутри всё закисло, а также окислами покрылись контакты и плохо заизолированные скрутки. Устраняем проблему: Выкидываю реле переношу его в более сухое местосоединяю цепь, изолирую её термоусадкой и покрываю герметиком.
Всё работает на УРА!!! Работа двигателя автомобиля Нива Шевроле невозможна без топливного насоса.
Шевроле Нива: не работает бензонасос. Устраняем причину — Блог одного человека
Если однажды автомобиль попросту не заводится, то не спешите нива шевроле не качает бензонасос, возможно, поломка незначительна и для ее устранения необходимо пять минут времени. Главное, определиться с причиной и попытаться ее устранить.
Именно причины выхода из строя бензонасоса будут рассмотрены в данной статье. В его электрическую цепь входят такие элементы как: Предохранитель Нива шевроле не качает бензонасос, который показывает в баке уровень топлива Реле Когда поворачивается ключ, автоматически происходит подача питание на релюшку, то есть включается бензонасос, и когда поворачивается ключ зажигания слышны звуки, что говорит о том, что элемент работает нормально.
Он располагается со стороны бардачка, под ним как рас и расположена часть электроники, а вторая часть расположена со стороны водителя. Как рас под ней находится четыре реле, устройство, отвечающее за работу и включение бензонасоса расположено под номером три, а предохранитель отвечающий за защиту электрических устройств и цепи находится рядом с нива шевроле не качает бензонасос.
Если да — отлично! Не пошла струйка топлива? Попробуйте несколько раз провернуть ключ зажигания, а после снова нажмите на клапан Если ничего не получается, то, скорее всего, нет давления в системе, следовательно, сломался именно бензонасос Не забываем проверить предохранитель. Он может перегореть, тогда нива шевроле не качает бензонасос работать просто-напросто не сможет.
Сдвигаем переднее пассажирское кресло и под бордачком находим предохранитель. Проверяем его, если рабочий — идем. Если же перегорел — меняем новым экземпляром.
Проверяем реле бензонасоса Нива Шевроле Иногда предохранитель лежит нива шевроле не качает бензонасос на своем посадочном месте, хотя он цел и исправен, но работать в таком случае не.
При этом топливо не будет поступать также и в обратку. При включении зажигания насос начинает нагнетать топливо в систему, после этого клапан регулятора открывается и остаётся в таком положении на всём протяжении работы мотора. Бензонасос не качает при включении зажигания В первую очередь надо проверить клеммы бензонасоса и питание на.
На фото клеммы износились, что вызвало замыкание контакта и оплавление бензонасоса. Что делать, если возникла такая ситуация. Алгоритм проверки расписан ниже. Вкратце проверяется наличие напряжение на клеммах бензонасоса. Исходя из этого делаются дальнейшие выводы.
Устройство и принцип работы
В топливной системе Шеви Нивы используется погружной бензонасос, в основе которого лежит коллекторный двигатель с двумя постоянными магнитами на статоре.
Питание к насосу поступает через реле, управляющий контакт которого подключен к блоку управления двигателем. Цепь защищена плавким предохранителем, который исключает возгорание электропроводки при коротком замыкании.
Реле находится в салоне автомобиля под бардачком. Рядом расположен блок предохранителей.
Зачастую бензонасосом называют не сам электромотор, а модуль, в который входят:
- Пластиковый корпус, выполняющий несущую функцию.
- Фильтр грубой очистки, задерживающий крупнофракционный загрязнения.
- Регулятор давления — перепускной клапан, который возвращает излишки топлива в бак.
- Датчик и поплавок, которые считывают информацию об уровне горючего в баке и передают данные на бортовой компьютер.
Электронасос установлен ниже уровня бензина. Это обеспечивает смазку и охлаждение его деталей. Если вырабатывать горючее до конца и заставлять электронасос работать «на сухую», он быстро сломается. Вращение крыльчатки насоса обеспечивает давление в топливопроводе в пределах 3,6-4 Бар. При превышении этого показателя срабатывает перепускной клапан регулятора давления.
Бензин к крыльчатке поступает через сетчатый фильтр, который защищает узел от крупных инородных частиц. Мелкофракционные загрязнения не вредят бензонасосу.
Что собой представляет бензонасос Шнивы
В топливной системе Шеви Нивы используется погружной бензонасос, в основе которого лежит коллекторный двигатель с двумя постоянными магнитами на статоре.
Питание к насосу поступает через реле, управляющий контакт которого подключен к блоку управления двигателем. Цепь защищена плавким предохранителем, который исключает возгорание электропроводки при коротком замыкании. Реле и предохранитель расположены в одном блоке, который находится в салоне автомобиля под бардачком.
Чаще всего под бензонасосом подразумевают не только сам моторчик, а целый модуль, в состав которого входит:
Корпус выполнен из пластика. Он выполняет несущую функцию, так как на нем крепятся основные элементы модуля. Обычно не доставляет проблем в течение всего периода эксплуатации автомобиля, если только он не подвержен механическому воздействию.
Фильтр считается расходным материалом. Его приходится менять по мере загрязнения. Точно указать ресурс невозможно, так как он зависит от качества применяемого топлива.
Датчик уровня топлива предназначен для подачи сигнала, который после преобразования поступает на приборную панель. Возможность контроля количества топлива сегодня является неотъемлемой функцией любого автомобиля. Кроме этого, бортовой компьютер может рассчитать расход или остаточное количество бензина.
Регулятор давления представляет собой перепускной клапан. Давление в магистрали не может расти бесконечно, а система впрыска не всегда способна потреблять то количество бензина, которое поступает от бензонасоса.
Чтобы добраться до модуля, достаточно откинуть сиденье заднего дивана, поэтому бензобак снимать не приходится. Задачей насоса является не только перекачивание топлива, но и создание определенного давления в целой системе. А при избыточном давлении срабатывает клапан, и бензин переливается обратно в бак.
Неисправности и их причины
Проблемы в работе бензонасоса проявляются в работе двигателя, который начинает себя некорректно вести:
Такие симптомы могут появиться и при неисправностях зажигания, впрыска и других ключевых систем. Однако начать стоит с проверки работы насоса.
Проблемы возникают по следующим причинам:
Снятие и замена бензонасоса на Нива Шевроле
Если неисправность все-таки в самом насосе, то необходима его замена, которая проходит в несколько этапов:
Источник
Основной и дополнительный блоки предохранителей
Эти два блока соединены между собой. В верхнем блоке установлено 10 предохранителей, а в нижнем — 6. Маркировка слева направо:
Вентилятор печки, обогрев заднего стекла, задний стеклоочиститель и стеклоомыватель, насос омывателя ветрового стекла
Подрулевой переключатель, дворники ветрового стекла, аварийная сигнализация, реле-прерыватель (в режиме указателей поворота), свет заднего хода, комбинация приборов(указатель температуры охлаждающей жидкости, указатель уровня топлива, тахометр, контрольные лампы: указателей поворота, блокировки дифференциала, стояночного тормоза, аварийного состояния рабочей тормозной системы, недостаточного давления масла, резерва топлива, заряда аккумуляторной батареи)
Левая фара (дальний свет), контрольная лампа включения дальнего света
Лампы габаритного света в левом переднем и левом заднемфонарях, фонари освещения номерного знака, контрольнаялампа включения габаритного света
Лампы габаритного света в правом переднем и правомзаднем фонарях, лампы подсветки комбинации приборов,прикуривателя, выключателей, блока управления отоплениеми вентиляцией
Выключатель аварийной сигнализации, реле-прерыватель(в режиме аварийной сигнализации), контакты реле обогревастекла двери багажного отделения
Звуковой сигнал, плафоны освещения салона, лампысигналов торможения в задних фонарях
Контакты реле противотуманного света в задних фонарях
| F11 (8А) | Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации) |
| F12 (8А) | Реле дневных ходовых огней, лампы дневных ходовых огней |
| F13 (8А) | Лампы и реле заднего противотуманного огня |
| F14 (16А) | Прикуриватель |
| F15 (16А) | Резервный |
| F16 (8А) | Резервный |
Дополнительные цепи предохранителей в комплектации Urban:
Электростеклоподьемники передних дверей Электропривод боковых зеркал
Электровентилятор климатической установки, компрессор кондиционера
Обогреватели боковых зеркал
Плафон освещения салона центральный
Электровентилятор климатической установки, компрессор кондиционера
Где находится предохранитель бензонасоса на Нива Шевроле
Как правило в каждом современном автомобиле имеется плавкий предохранитель, который защищает всю электрическую цепь, и, если происходят какие-либо перегрузки или короткие замыкания он производит ее разрыв. А в автомобилях, в которых установлен инжектор данный элемент очень важен так как в них электрика отвечает почти за все процессы, происходящие в нем. Внедорожник Нива Шевроле не является исключением в нем так же присутствуют электрические цепи, которые защищены предохранителями. Одной из немаловажных является цепь, отвечающая за питания бензонасоса. В этой статье рассмотрим более подробно где находится предохранитель бензонасоса, Нива Шевроле автомобиль, в котором периодически возникают проблемы с ним.
- 1 Где расположен предохранитель
- 2 Основные параметры
Где расположен предохранитель
Конструкторы как правило пытаются расположить их в одном месте, а именно в монтажном блоке, так как это более удобно. Так же инженеры Нивы расположили реле и данные элементы, защищающие электрику, и всю систему управления в одном месте, под бардачком, которые зафиксированы кронштейном контроллера.
Основные параметры
Данный прибор, который защищает работу бензонасоса, располагается под бардачком в монтажном блоке и с номиналом 15 А, возле пятидесяти амперного реле, который защищает силовую цепь, а второе реле с левой стороны отвечает за запуск бензонасоса. Найти его можно следующим способом
