Ошибка датчика температуры охлаждающей жидкости приора

Как устранить неполадки

Существует несколько методов устранения неполадки, но вместе они составляют полноценную диагностику авто на предмет неисправностей датчика температуры ОЖ. Ведь ошибка номер 4 дает сигнал именно об этом. Исправить ее можно так:

Сначала проверяем датчик, насколько хорошо он функционирует. Он справляется с поставленными задачами, нет претензий к скорости и четкости передачи данных –переходим к следующему пункту. Не откликается на сигналы – скорее всего, окончательно сломался и требует замены.
Далее следует проверка на наличие контакта, отсутствие налета. При выявлении проблемного соединения датчик придется сменить на новый. А в случае покрытия поверхности налетом необходимо тщательно очистить посадочное место.
Теперь можно переходить к бортовой цепи, убедиться, что там есть контакт.
Остальные дилеммы обычно заключаются в электронике, по этой причине машину отвозят к мастеру, способному наладить устройство. Обычно в такой ситуации ЭБУ прошивают заново, это значит, что ошибки предусмотрительно сбрасывают.

Вопрос устранения 4 ошибки можно решить собственными силами, только не в ста процентах случаев. Иногда приходится обращаться к специалистам для выполнения работы, где нужны специфические знания и умения. Но будет правильно попробовать предотвратить поломку, так как чаще всего она возникает после продолжительной стоянки на морозе на открытой местности (то есть, не в гараже или крытой парковке).

Ремонт и замена датчика температуры охлаждающей жидкости на Lada Priora

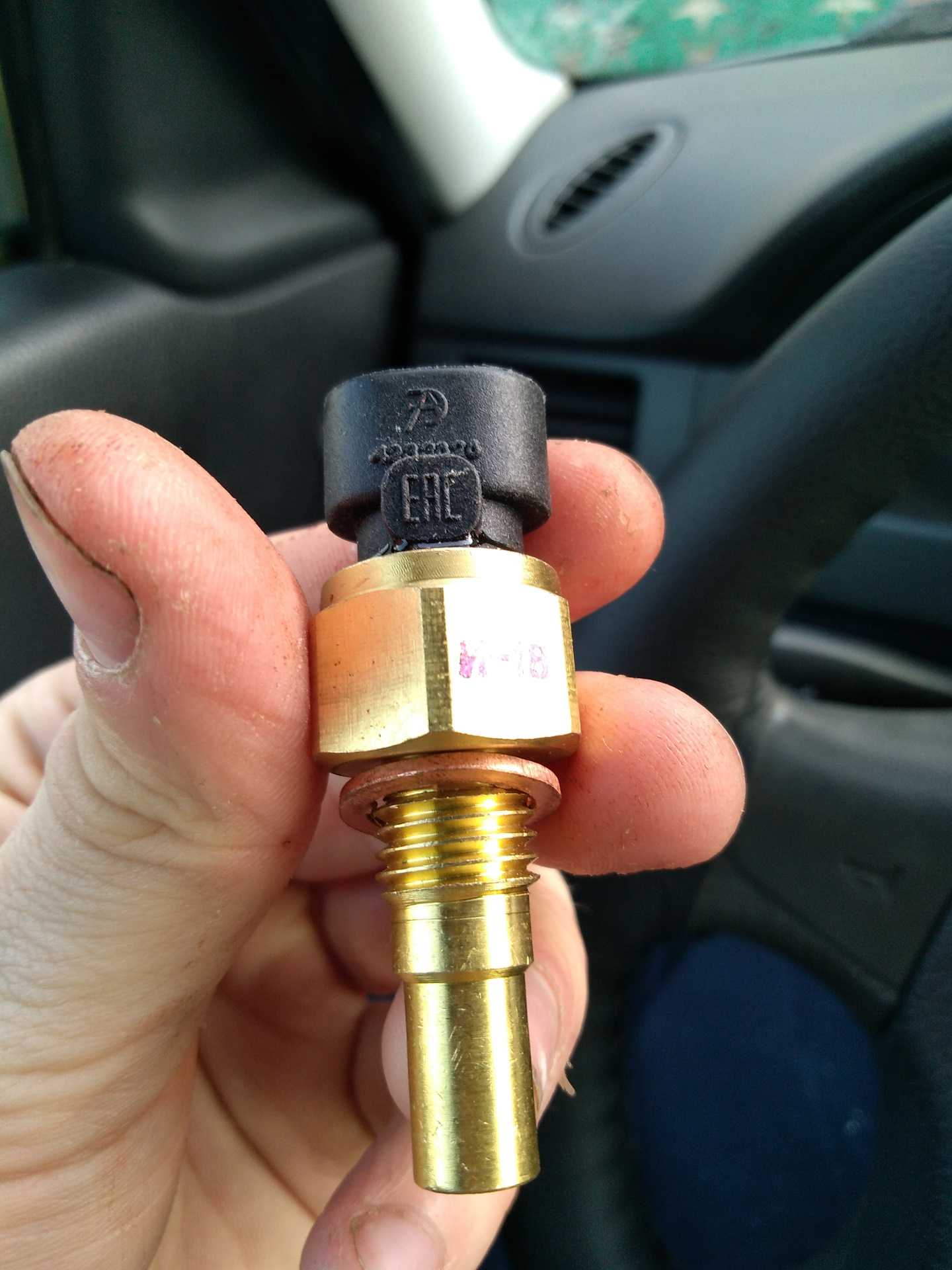

Датчик температуры охлаждающей жидкости (ДТОЖ) в автомобиле Приора выполняет функцию мониторинга теплового состояния силового агрегата. Благодаря ДТОЖ водитель всегда знает, до какой температуры прогрет двигатель и есть ли в системе перегрев. Подробнее о принципе работы, а также замене контроллера вы можете узнать из этого материала.

Характеристика и особенности ДТОЖ на Приоре

Многие автомобилисты путают ДТОЖ с датчиком температуры салона или окружающей среды, но это в корне неверно. Предназначение ДТОЖ заключается в мониторинге температуры хладагента в системе охлаждения.

В автомобилях Лада Приора расположено два регулятора:

Один из них устанавливается к ГБЦ и его предназначение заключается в том, чтобы выводить информацию о температуре двигателя на приборную панель. По сути, это — указатель.
В корпусе термостата расположен ДТОЖ, выполняющий более важную роль. Это устройство передает импульсы на блок управления для активации вентилирующего устройства. Кроме того, он играет не последнюю роль в формировании горючей смеси во время запуска силового агрегата.

ДТОЖ для Приоры Что касается принципа работы, то он заключается в следующем. Основной регулятор находится в корпусе термостата, что позволяет обеспечить наиболее высокую точность импульсов. Поскольку ДТОЖ в любом случае соприкасается с расходным материалом, то есть антифризом, он моментально определяет изменения в температуре и отправляет соответствующие сигналы на ЭБУ. Последний, основываясь на полученной информации, производит корректировку работы мотора и меняет состав топливовоздушной смеси. При отсутствии или слишком маленьком уровне расходной жидкости в системе контроллер будет подавать неверные данные.

Возможные неисправности датчика

Если регулятор выходит из строя, для автовладельца это чревато следующими проблемами:

повысится расход бензина;
увеличится объем выбросов отработавших газов в атмосферу;
двигатель может перестать работать, будет с трудом заводиться;
в целом ухудшение динамики транспортного средства, плохая управляемость;
силовой агрегат будет значительно дольше прогреваться, поскольку из-за неправильных показаний от ДТОЖ блок управления может произвольно включать вентилятор;
также возможен и перегрев двигателя.

Если говорить конкретно о причинах, то ДТОЖ может быть исправным. Если это так, то автовладельцу необходимо произвести диагностику проводки и контактов — возможно, что все симптомы связаны с обрывом цепи или окислением контактов датчика (автор видео — канал Устройство и ремонт автомобиля).

Проверка регулятора на работоспособность

Для диагностики ДТОЖ в домашних условиях вам потребуется отдельная емкость с антифризом, а также термометр, который может фиксировать температуру до 120 градусов. Проверка осуществляется с помощью тестера. В частности, вам необходимо произвести замер сопротивления при разных температурах жидкости (жидкость в ходе диагностики надо греть), а полученные данные сверяются с температурой.

При 100 градусах сопротивление устройства должно составлять 177 ом, при 90 градусах — 241 Ом, при 80 — 332 Ом. При температуре двигателя 0 градусов уровень сопротивления будет равен 7280 Ом, при 40 градусах — 1459 Ом. Этих данных будет достаточно для проведения диагностики.

Инструкция по замене своими руками

Если диагностика показала, что ДТОЖ — работоспособен, а признаки неисправности все равно проявляются, то, как мы уже сказали — проверяйте качество подключения регулятора и проводку. Если же в результате проверки выяснилось, что устройство неработоспособно, то потребуется замена датчика температуры охлаждающей жидкости. Сама процедура замены не особо сложная, с ней вполне сможет справиться даже начинающий автолюбитель.

Как известно, автомобили Лада Приора поступают в продажу в нескольких модификациях — с двигателем 8 либо 16 клапанов. Поэтому некоторые автовладельцы могут подумать, что процедура замены в обоих случаях будет выглядеть по-разному. Но мы сразу хотим развеять сомнения — все будет выглядеть практически идентично — корпус термостата расположен в одном месте на обеих версиях двигателя. Единственная разница заключается в том, что заранее потребуется произвести демонтаж магистрали, которая соединяет воздушный фильтрующий элемент с дросселем.

Принцип работы ДТОЖ на Приоре: как функционирует устройство включения вентилятора

В основе конструкции рассматриваемого элемента используется полупроводниковый элемент — термистор. Когда изменяется температура воздействия на термистор, происходит увеличение или уменьшение сопротивления. Ниже представлена конструкция датчика температуры в разрезе, что поможет понять принцип его работы.

Подключается такой элемент в цепь при помощи двух контактов. От изменения температуры меняется сопротивление, и как следствие, происходит увеличение или уменьшение величины напряжения в цепи. ЭБУ фиксирует изменения напряжения (падение), и в зависимости от его величины, принимает соответствующие решения о приготовлении смеси и корректировки зажигания. На датчик от контроллера через резистор 2 кОм подается напряжение величиной до 5В, и в зависимости от его колебаний (перепадов), электронный блок определяет температуру двигателя в соответствующий момент времени.

Причины возникновения 4 ошибки

Загорелась ошибка 4 на экране бортового компьютера ( отмечена красной стрелкой )

Причин, по которым выскакивает ошибка 4 в ЭБУ несколько. Рассмотрим, все возможные варианты:

Вышел со строя датчик температуры охлаждающей жидкости.

В процессе замены и ремонта датчика ОЖ на Калине

Проверка проводки и подачи напряжения на датчик

Все эти причины довольно легко устранимы и не являются поводом для серьезного беспокойства.

Как посмотреть ошибки на бортовом компьютере?

На видео показан «режим самодиагностики» автомобиля Лада Калина, при котором можно узнать есть ли ошибки:

Методы устранения

Для того, чтобы устранить причину возникновения ошибки 4 в ЭБУ Калины стоит проделать следующее операции:

Проверить датчик на работоспособность. Если он «умер», то следует заменить его.
Проверить, есть ли контакт, и нет ли налета. Почистить посадочное место и заменить датчик.
Проверить бортовую цепь и убедиться, что есть контакт в ней.
А вот случайную ошибку лечить придется только прошивкой ЭБУ и сбросом всех ошибок. Для этого рекомендуется обратиться в автосервис.

Таким образом, решить проблему можно самому, но как показывает практика, это не всегда получается. Ошибка 4 достаточно часто выскакивает в холодное время года, когда автомобиль долго стоит на свежем воздухе, а не в гараже.

Как осуществить самостоятельную замену

Замена ДТОЖ Лады Приора производится только после вышеописанных подготовительных работ. С этой целью отсоединяют провода от детали вместе с клеммой и откручивают её. Удобнее всего это делать, используя глубокую головку на 19 мм. Как только датчик начнёт поддаваться, его откручивают и извлекают вручную.

Последовательность действий при замене детектора температуры:

Найти отрицательный провод и снять с аккумулятора;
Немного тосола нужно слить;
Отжать пластмассовые фиксаторы;

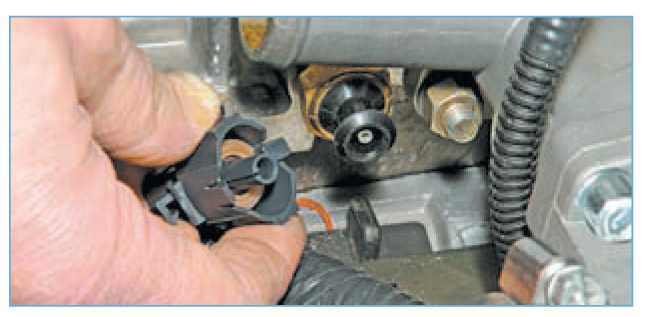

Разъединить провода;
Немного ослабить затяжку и аккуратно выкрутить его;
Заменить датчик и выполнить все действия в обратном порядке.
Долить тосол обратно.

Поменяй эту запчасть хотя бы раз, — и станет ясно, что особых сложностей процедура не представляет.

Не включается вентилятор охлаждения приора с кондиционером

Вентилятор охлаждения на Lada Priora — это важнейший элемент системы поддержания рабочей температуры двигателя автомобиля. Он обеспечивает быстрое охлаждение радиатора, который остужает охлаждающую жидкость в системе. Активирует устройство датчик температуры.

При достижении нужной отметки температуры, датчик подаёт сигнал в ЭБУ, который и активирует работу вентилятора до той степени, пока температура в системе не опустится до рабочей. Достаточно часто элемент системы охлаждения по той или иной причине выходят из строя, что негативно сказывается на двигателе.

Если на LADA Priora вышел из строя вентилятор охлаждения, то это может нанести серьезный вред двигателю автомобиля и нужно принимать срочные меры. Изначально стоит изучить основные причины данной неисправности и провести ряд мер для их устранения.

Ваз 2170 | проверка вентилятора системы охлаждения | приора

Неисправный вентилятор может стать причиной перегрева двигателя. Если вентилятор сломался во время поездки, то следует остановиться, дать двигателю остыть, а затем на средних оборотах доехать до ближайшего автосервиса. Во время такой поездки обязательно следите за температурой охлаждающей жидкости и контрольной лампой перегрева двигателя. Если будет необходимо, то остановитесь на некоторое время, чтобы дать двигателю остыть.

Если вентилятор не включается при нагреве двигателя в положенное время, проверьте термовыключатель, расположенный на боковой стороне радиатора:

— включите двигатель и дайте ему поработать до включения вентилятора;

— медленно снимите пробку расширительного бачка, постепенно выпуская пар;

— поместите термометр в расширительный бачок. Температура должна быть между 92—97° C. При такой температуре вентилятор работает на первой скорости. При температуре 99–105° C вентилятор работает на второй скорости. Если вентилятор не включится, то выдерните оба провода из термовыключателя и соедините их друг с другом. Включите зажигание. Вентилятор должен сразу включиться. Если это произошло, то замените термовыключатель, а затем проведите проверку снова.

Электродвигатель вентилятора защищен плавким предохранителем, который может перегореть. Если предохранитель в порядке, то проверьте электродвигатель вентилятора:

— разъедините штекеры провода и установите перемычку между клеммой красно-черного провода и положительным полюсом АБ;

— соедините перемычкой клемму коричневого провода с отрицательным полюсом АБ.

Если вентилятор не заработает, то замените его. Причиной неисправности могут быть поврежденные провода.

automn.ru

Причины поломок вентилятора охлаждения на Lada Priora

Для того, чтобы провести диагностику вышеперечисленных неполадок, нам не потребуются специальные навыки и профессиональный инструмент. Все эти процедуры вы можете проверить в гараже или на улице. Главное знать куда смотреть и что делать. Существует две довольно распространенные неисправности:

вентилятор охлаждения приоры не включается в необходимый момент;
устройство постоянно работает, несмотря на невысокий нагрев ДВС.

В первом случае очевидно, что причина в поломке самого устройства, либо выходе из строя предохранителя или реле. Во втором случае, скорее всего, неисправен термодатчик.

Выявление неполадок и их устранение

Основными причинами выхода из строя вентилятора являются:

Выход из строя реле вентилятора охлаждения приоры. Такая проблема диагностируется обычной заменой потенциально неисправной детали на рабочую.
Проблемы с самим электродвигателем. При его неисправности ротор перестает вращать крыльчатку. Работоспособность узла можно легко проверить. Подключите вентилятор напрямую к аккумулятору. Если лопасти не крутятся, значит, элемент подлежит замене, либо ремонту. Для проведения технических работ и детальной диагностики электродвигателя, воспользуйтесь схемой.

Датчик температуры. Если вентилятор не включается при температуре двигателя 90% и больше, то скорее всего проблема в нём. Неисправность определяется следующим образом: отсоедините от датчика два контактных провода и соедините их между собой. Если электропривод начнет раскручиваться, это говорит о том, что датчик вышел из строя.
Повреждение или разрыв в цепи. В данном случае речь идет о банальном обрыве проводки, отсутствии массы. Для диагностики рекомендуется использовать мультиметр.
Неисправность, связанная с работой термостата. Не включается вентилятор охлаждения на Приоре при температуре 110, 115, 120 градусов? Стоит предпринимать меры, которые проделать в гаражных условиях не составит труда. Хотя это можно сделать прямо на улице…

Местонахождение и проверка исправности дтож

Находится это устройство прямо над кожухом маховика «Приоры». Датчик врезан в блок двигателя около термостата. К нему подходит одиночный провод с разъёмом типа «мама». Метод проверки этого устройства очень прост. И используется водителями очень давно. Нужно поступить таким образом:

Включить зажигание.
Отключить разъём от датчика.
Замкнуть провод на корпус блока.

Если неисправен сам ДТОЖ, то стрелка указателя поднимется в крайнее верхнее положение. А вот если не происходит никаких изменений на панели приборов,то причину нужно искать в другом. Может, нарушена цепь, сломался указатель, или вся комбинация.

Лада Приора Седан “Барни” › Бортжурнал › 67. Как проверить ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ(ДТОЖ)?

Все чаще возникают вопросы по охлаждению двигателя.У одних вентилятор включается и не выключается, у других он не включается, только в аварийном режиме.Самый частый ответ — “смени ТЕРМОСТАТ!”, многие плюсуют, многие соглашаются.

Но многие и понятия не имеют, как меняется термостат, что придется сливать ОЖ!Корпус термостата и термоэлемент называют одним словом ТЕРМОСТАТ!В моем понятии:ТЕРМОСТАТ — это весь узел, корпус с отверстиями под патрубки, клапан и датчик.

Термоэлемент — представляет собой термочувствительный клапан, который установлен внутри корпуса термостата. Вот его то, в большинстве случаев, и заклинивает.

Так вот. Чтоб тупо не менять Термостат, и термоэлемент его, с начала нужно проверить датчик! Который установлен в корпусе.

Самым простым, быстрым и надежным способом проверки является считывание параметров с помощью диагностического сканера. Я пользуюсь автосканером марки Scan Tool Pro Black Edition. Друг подарил на ДР.

К преимуществам данного автосканера можно отнести то, что он считывает не только двигатель, но и остальные системы автомобиля. Вся информация выводится на экран смартфона. Подключение происходит через блютуз (для андройд) / wifi (для ios). Так что всем советую рассмотреть подобного рода устройства к приобретению, стоимость сканера отобьётся за 1 – 2 поездки на сервис для диагностики.

Если нет сканера.Берем мультиметр, в моем случае цифровой, и замеряем сопротивление. Сверяем по таблицы с температурой в данный момент, и делаем выводы.

Возьмем мой случай.

Температура — 73 градуса по компу, сопротивление — 402 Ом.По таблицы ми видим что термостат должен быть закрыт! Соответственно патрубок под фильтром “Этот трогать на нагрев” — холоднотеплый.Нагреться патрубок(а вы, обжечь руку) должны в 85+ — пару градусов.Об этом написано тут 25. Mini FAQ по системе охлаждения. С картинками!“В районе температуры 85+- пару градусов, начинает потихоньку открываться, а при 102 если не ошибаюсь полностью открывается и тосол церкулирует через радиатор по полной”

Итог;Не стоит тупо разбирать половину машины из-за одного датчика. Сначала ищем причину.

Напоминаю.ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ — ДТОЖ

Датчик температуры в СУД служит для определения температурного состояния двигателя. По его сигналу ЭБУ при запуске выставляет необходимое количество шагов РХХ, регулирует топливоподачу. Внутри датчика находится термистором с “отрицательным температурным коэффициентом” — при нагреве его сопротивление уменьшается. Высокая температура охлаждающей жидкости вызывает низкое сопротивление (70 Ом + 2% при 130 °С), а низкая температура дает высокое сопротивление (100700 Ом ± 2% при -40 °С). Контроллер подает на датчик температуры охлаждающей жидкости напряжение 5 В через резистор с постоянным сопротивлением, находящимся внутри контроллера. Температуру охлаждающей жидкости контроллер рассчитывает по падению напряжения на датчике, имеющем переменное сопротивление. Падение напряжения большое на холодном двигателе, и низкое — на прогретом. Соответственно, на холодном двигателе напряжение на датчике выше, на горячем — ниже.

Характеристи датчикаПри повышении температуры сопротивление датчика уменьшается, см. таблицу:Температура (°C) Сопротивление датчика (ом)100 17790 24180 33270 46760 66750 97345 118840 145935 180230 223825 279620 352015 445010 56705 72800 9420-4 12300-10 16180-15 21450-20 28680-30 52700-40 100700

УстановленДатчик температуры охлаждающей жидкости (на фото 2) установлен между головкой блока и термостатом. Датчик температуры охлаждающей жидкости имеет два контакта ( в отличии от одноконтактного датчика температуры для панели приборов, который стоит рядом, не путайте ).

Температура ОЖ влияет практически на все характеристики управления двигателем. Для нормальной работы двигателя при различных температурах в расчете угла опережения зажигания участвует значение температуры двигателя, значит неисправность датчика влияет на работу системы.Датчик практически не ломается, но бывает, врёт. Довольно часто перетираются провода у основании разъёма. Основные неисправности — нарушение электрического контакта внутри датчика и нарушение изоляции.

Отказ датчика ведет к трудности запуска горячего мотора, повышенный расход топлива. При отключении ДТОЖ контролеер воспринимает это как обрыв его цепи и принудительно включает вентилятор. Если есть БК, то он при этом покажет температуру ОЖ минус 40 градусов.

По поиску забил “термостат Приора” и вижу картинку своей машинки

Как диагностировать ошибку?

Есть два варианта диагностики автомобиля ВАЗ — тестирование с помощью панели приборов и компьютером. Второй вариант считается более точным, но для его реализации потребуется специальная программа и кабель для подключения к диагностическому разъему.

Проверка с помощью компьютера выполняется так:

К ноутбуку подключается диагностический провод. Второй его конец необходимо соединить с OBD2 разъемом в автомобиле Лада. Расположение данной колодки отличается в зависимости от модели авто, этот нюанс нужно уточнить в сервисном руководстве.
На компьютере запускается диагностическая программа, которая позволяет расшифровывать коды ошибок. Для начала проверки нажимается соответствующая кнопка.
Начинается процесс диагностики. В зависимости от утилиты, программа может проверить отдельно работу двигателя, трансмиссии или электроники.
После завершения проверки на экране компьютера появятся комбинации неисправностей, которые необходимо расшифровать. В зависимости от программы, описание ошибки также может выводиться сразу.

Диагностика с помощью приборной панели выполняется так:

Автовладелец садится в кресло водителя и зажимается клавишу сброса суточного пробега на одометре.
Ключ вставляется в замок и прокручивается в положение «АСС».
Кнопка сброса суточного пробега отпускается. Стрелки на спидометре, тахометре, а также датчиках начнут быстро перемещаться из минимального положения в максимальное.
Клавиша на одометре нажимается и отпускается. На экране приборной комбинации отобразится надпись с версией программного обеспечения.
После третьего нажатия на клавишу одометра на экране появятся комбинации неисправностей.

Видео: диагностика ВАЗ приборной панелью

Канал «CarFance» в своем видео подробно показал процесс тестирования автомобиля Лада с использованием контрольной комбинации.

Принцип работы ДТОЖ на Приоре: как функционирует устройство включения вентилятора

Как устранить неполадки

Сначала проверяем датчик, насколько хорошо он функционирует. Он справляется с поставленными задачами, нет претензий к скорости и четкости передачи данных –переходим к следующему пункту. Не откликается на сигналы – скорее всего, окончательно сломался и требует замены.
Далее следует проверка на наличие контакта, отсутствие налета. При выявлении проблемного соединения датчик придется сменить на новый. А в случае покрытия поверхности налетом необходимо тщательно очистить посадочное место.
Теперь можно переходить к бортовой цепи, убедиться, что там есть контакт.
Остальные дилеммы обычно заключаются в электронике, по этой причине машину отвозят к мастеру, способному наладить устройство. Обычно в такой ситуации ЭБУ прошивают заново, это значит, что ошибки предусмотрительно сбрасывают.

Заключение

Приора 16 клапанов иногда выдает ошибку под номером четыре, что при расшифровке означает наличие проблем с аппаратом, связанным с охлаждающей жидкостью. Причина может заключаться в самом оборудовании, его контактах или соединениях. Надо проверить устройство, почистить посадочную зону, убедиться в исправности, цельности конструкции с прилегающими деталями.

Иногда есть смысл поработать над электрическим блоком управления, это делается профессионалами, по этой причине понадобится обратиться к ним. Они разберутся, в чем решение загадки и устранят причины. В большинстве случаев, перепрошивка системы решает все вопросы при бездефектности остальных моментов. Но лучше не оставлять автомобиль надолго при низких температурах без укрытия, это может вывести из строя не только датчик ОЖ, но и другие детали. Особенно имеющие отношение к температуре, подаче или распределению топлива.

https://youtube.com/watch?v=pHm4ZrTWaMs

Выводы

Найти и устранить причину возникновения 4 ошибки на Ладе Калине оказалось довольно легко. Хоть расшифровки коды ошибок и требует специальных знаний, но необходимую информацию можно найти в данной статье.

Как и в любой электрике/электронике — чудес не бывает, бывают плохие контакты. Если неисправность датчика — то по цепи от датчика до компа. Где то и есть неисправность.

У меня Калина 1118, как описано в статье — это частая ошибка на калинах, но у меня ни разу такой не было и даже у знакомых. У самого установлен КЭП «Дельта», все ошибки чётко описываются и найти решение самому в интернете не составляет труда.

Как рассчитать стоимость ОСАГО самостоятельно? Подбор самой выгодной страховки:

Рассчитать стоимость

Расписано все верно. Но все забывают какой гигантский процент брака деталей. Лично у меня из магазина заработал только третий датчик.

Ошибка 4 пару лет назад вылезала изредка. Потом сама исчезала.Последний год горит постоянно.Но тем неменее прибор на панели температуру показывает исправно… Пробовал убирать, загорается снова и снова… Плюнул на это дело и так езжу …Все системы работают нормально и ладно…Всем говорю, что горит потому что работает двигатель…

Какой бензин экономичнее?

А92А95

В Калине два датчика температуры и тот, что выдает показания на приборку находится немного ниже этого, о котором речь в данной статье…

прибор на панели (стрелка) за него отвечает другой датчик

Возможно надломился проводок подключаемый к датчику, а отсюда аварийный режим с повышенным расходом топлива.

когда аварийный режим включается вентилятор

У меня такая же проблема. Но вот какие пироги… проверил всё, вся система исправна, датчик заменил, вентилятор при нагреве срабатывает. Но чек горит. Придется наверное прошивать..

Забыли еще один вариант возникновения этой ошибки, это плохая масса, вернее паразитное влияние на борт комп по массе с других систем. В жгуте который идет на комп есть скрутка масс, их нужно развязать, как ищите в инете.

Здравствуйте, Владимир У вас была такая проблема, когда грелся выше нормы, двигатель? Я поменял термостат, помпу, прокладку под ГБЦ, но проблема не уходит.

У меня такая же беда? Вы решили проблему?

У меня была такая проблемма из завоздушивания термостата. Переделал систему по грантовской схеме. Работает отлично.

Требуется опустить полку вентилятора в ЭБУ, было тоже самое, грелась.

периодически выскакивает……снимаю минусовую клему на 2-4 минуты. правда приходится восстанавливать настройки часы и магнитолу.а в целом можно забить…если система охлаждения исправна

Уже третий день горит чек ,показывает ошибку «4» сделал сброс , потом скидывал клему , вобщем не помогло,все равно горит

Надо подключаться через тестовый разъем и смотреть реальный код, у меня ошибка на панели 4 превратилась в код Р0343.
