Схема для лабораторного БП
Для переделки ненужного блока питания компьютера в лабораторный источник с регулируемым выходным напряжением хорошо подходят БП стандарта ATX (но можно и AT), выполненные по схеме с ШИМ на микросхеме TL494 или ее аналогах.
Структурная схема блока питания стандарта ATX.
Хотя они все построены по одной структурной схеме и работают по схожему принципу, физически реализованы источники питания могут быть по-разному. Потому первое, с чего надо начать – попытаться найти принципиальную схему от фактически имеющегося блока.
Процедуру переделки можно рассмотреть на примере модели LC-250ATX. Поняв принцип, можно будет работать и с другими подобными блоками.
Изначальная схема блока LC-250ATX.
В основу работы LC-250ATX положен принцип ШИМ, реализованный на стандартной для таких схем микросхеме TL494. Она формирует импульсы, которые усиливаются ключами на транзисторах Q6,Q7, далее через трансформатор T2 ключами на транзисторах Q1, Q2 создаются импульсы на первичной обмотке трансформатора T1. Эти импульсы трансформируются через вторичные обмотки и подаются на выпрямители различных напряжений, из которых для переделки интересен лишь канал +12 вольт.
Схема дежурного напряжения собрана на транзисторе Q3, трансформаторе T3 и интегральном стабилизаторе 7805. Этот участок также понадобится для будущей конструкции. На операционном усилителе LM339 собрана схема формирования сигнала PWR_OK и запуска БП сигналом от материнской платы.
Алгоритм зарядки аккумулятора
Выставить регулировочными колёсиками ограничение тока по минимальному значению, а напряжение – соответственно типу батареи: для сурьмянистых – 14.3–14.6 В, для кальциевых – 14.8–15.5 В.
Отсоединяем клеммы аккумулятора, подключаем ЗУ (следим за полярностью!). Включаем зарядное устройство в сеть, выставляем максимальное значение тока заряда.
Скорее всего, напряжение при этом снизится на некоторую величину, в зависимости от внутреннего состоянии батареи, однако ток заряда будет удерживаться на необходимом начальном уровне. По мере заряда АКБ ток начнет снижаться, а напряжение быстро поднимется до установленного значения.
Как показали испытания с протяжённой во времени зарядкой (около 10 часов) с 8-амперной нагрузкой (двумя автомобильными лампами), при работающем вентиляторе блок питания компа не перегревается.
FSP 500-60gln напряжение на Power Ok 0,3 В
Есть БП FSP 500-60gln, на нем не стартовала материнка, т.е. включалась, заводились вентиляторы, но post не начинала проходить. Оказалась напряжение на Power Ok — 0,3 В, померял тестером все напряжения на разъемах — все в пределах нормы. Разобрав БП увидел, что Power Ok выходит с маленькой платы, на которой стоит микруха PS223 и обвязка. Может кто сталкивался, что могло вылететь, визуально на БП все впорядке? Он не сгорит если на Power Ok с +5 в. через шунт напругу завести и если так можно то какой резистор использовать?

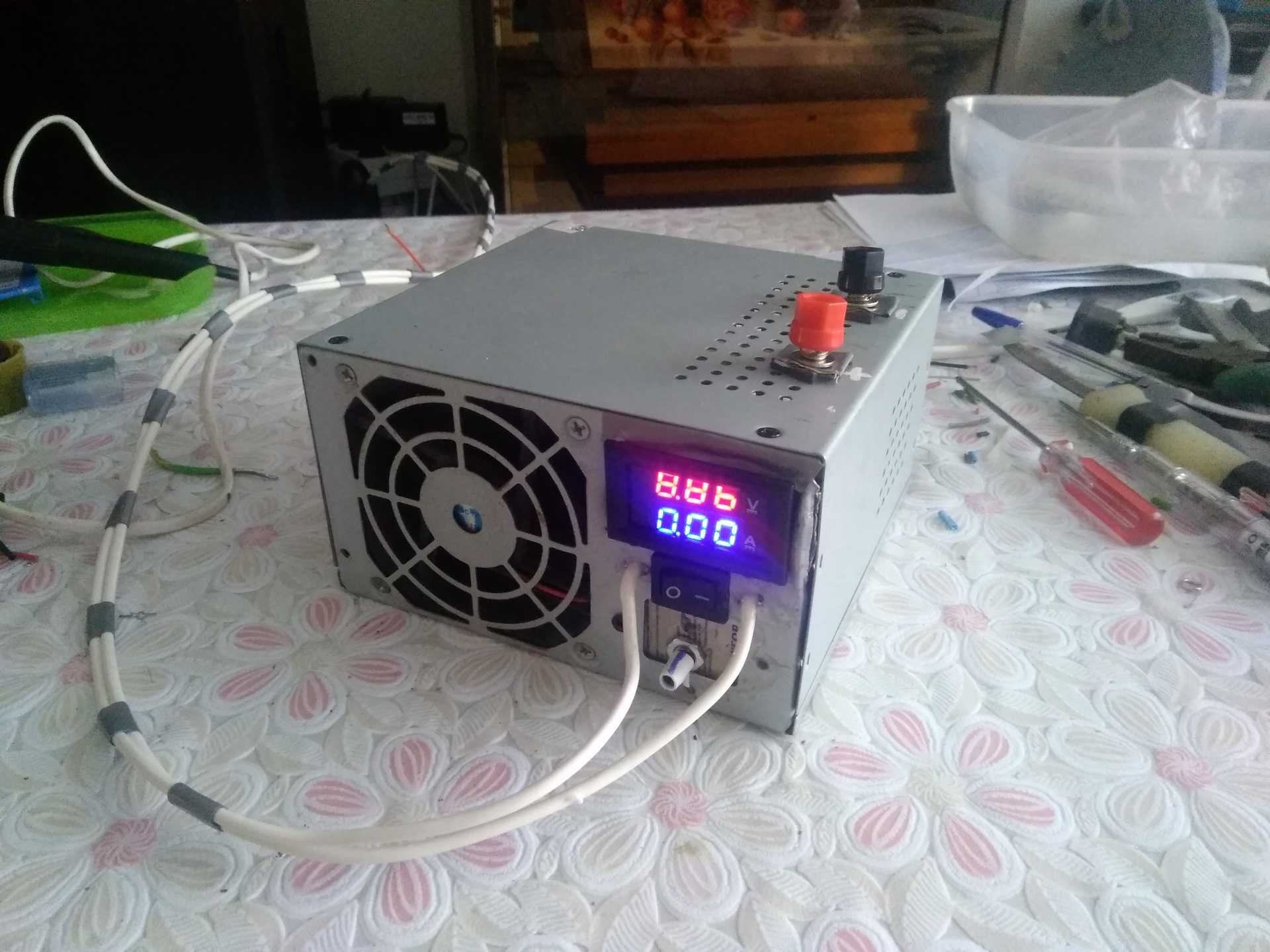

Переделал Блок Питания от компьютера, максимальная мощность 650ват, диапазон регулировки напряжения от 2.5-25 вольт сила тока до 25 ампер на видео показан тест моего источника питания, так же таким БП можно заряжать аккумуляторы любого типа, питать автомагнитолы, усилители и радиостанции.
вот на заметку самодельщику по переделке БП, думаю будет полезным
faq по переделке
at2005b резистор на 2й ноге который идет на 12 вольт. впаял вместо него переменник на 50кОм. Регулирует напряжение на 12в шине в диапазоне 7.5-13.6 в под нагрузкой.Видимо, чтобы еще поднять напругу, нужен переменник на сотню кОм.
sg6105dz www.overcloc…11/22/pic3.png Поставил переменник VR3 тк его у меня изначально не было. и получил банально маленькую регулировку 10.7-13.4в, а потом защита.
UC3845B + WT751002S (WT7525) схема бп аналог www.oka-nsk.r…c9aac&mode=view datasheet4u.c…rend.pdf.ht…sheet4u.c…ductor.pdf.htmlрешение: Выпаиваем супервизор WT751002S, замыкаем 2-3 контакты где был супервизор — блок включается. убираем резисторы r44, r61, r19, вместо них паяем переменный эквивалент(я припаял 6.8кОм) регулирует 7-19 вольт!
UC3845B + tps3510p lib.chipdip.r…OC000204599.pdf тоже замыкаем 2-3 ногу и см выше , такая связкка есть в бп hec 400ar-ptf
us3843b и DWA101N N141 и тоже замыкаем 2-3 ногу и см выше, видимо аналог WT7525, такая связка есть в бп delta gps-350bp- 100
tl494 (SP494,KA7500B) + lm339(lm393) выпаиваем лм339, с 1й ноги 494 отцепляем резюк в 5в, с 1й резюк в 12в меняем на 3ком, ставим переменник с 1й ноги в землю 1ком, с 4й ноги отрезаем все кроме резистора в землю. на этом этапе регулировка +6- +27в.
далее делаем мост: выпаиваем полумосты с 5в и 3.3в выпаиваем дгс — ставим на его место перемычки, вычищем все с 5в участка платы, ставим на этот участок отрицательный полумост от 12в положительного полумоста, ставим конденсаторы правильно тк теперь относительно минуса земля получается положительной все, по итогу получаем регулировку до 53в! или можно перемотать транс, но пока сам не сделал…
cm6800g / ps223 (229)
1) закоротить 2-3 ногу ps223 (229) — блок включится без защит с любым выходным напряжением.2) с 6й ноги cm6800g находим оптопару, с нее тл431 (одна нога в оптопару, вторая в землю, управляющая через резюки в землю и 5 -12в)3) с этой управляющей ноги резюк 50ком в землю имеем 12,9-21в если с этой ноги с 12в 50 ком то 8.5-12в
Зарядное из блока питания – переделка для новичков
Следующие материалы подготовил для нас Андрей Разумовский из далекой Сибири, г. Сургут, Ханты-Мансийского автономного округа, которому мы дали лишь небольшие подсказки при переделке.
— Паяю давно, так что обращаюсь с паяльником хорошо и микропайка не проблема, а вот с переделками сталкиваюсь первый раз. Решил попросить помощи, так как всё казалось страшным и сложным, так что очень благодарен за помощь в переделке.

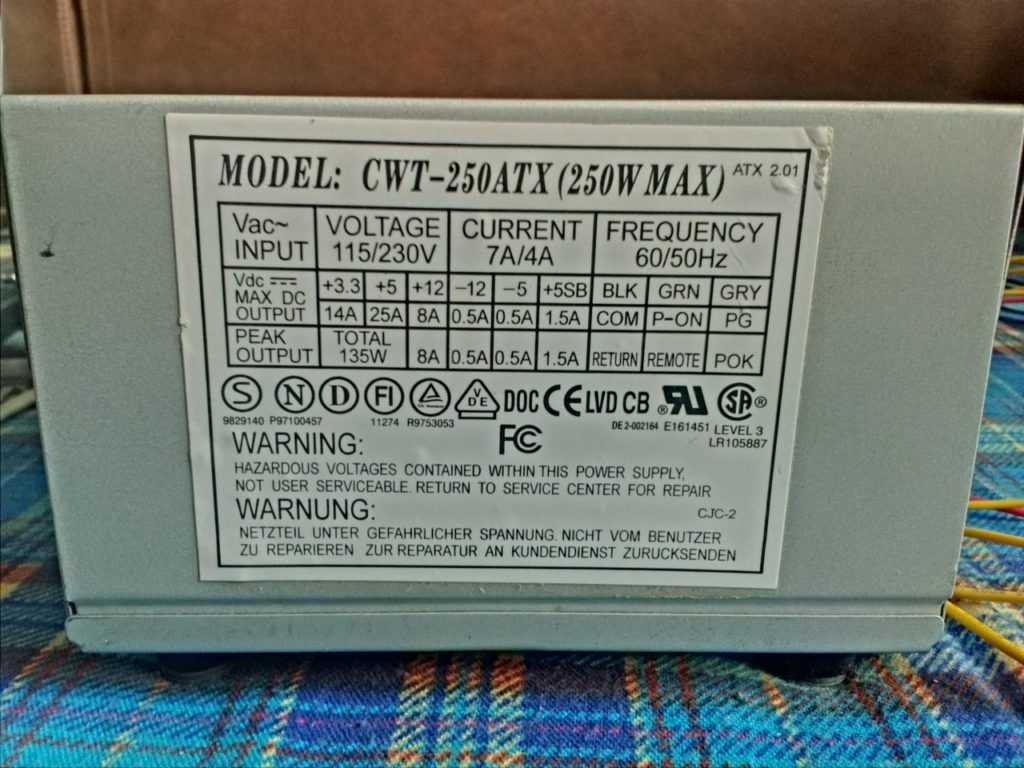

Для переделки в зарядное устройство выбран блок CWT-250W.
Точную схему блока найти не удалось, обойдемся без нее. Интересная особенность этого блока – дежурка выполнена на небольшой отдельной плате.

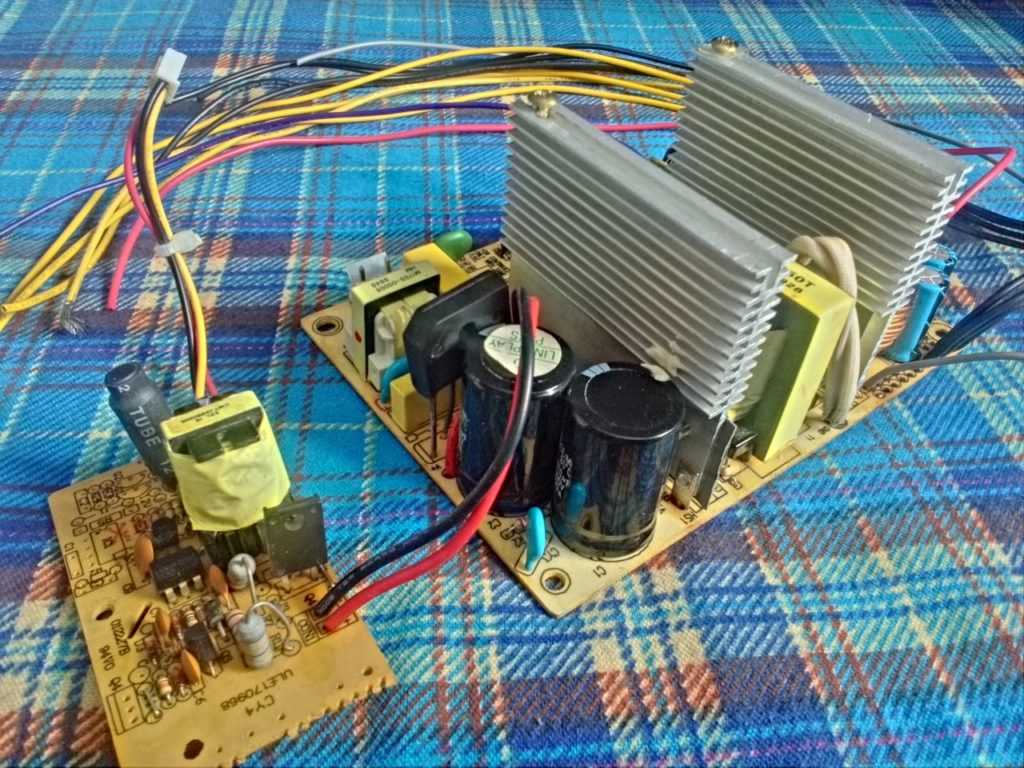

И так, первым делом разбираем блок и выпаиваем все лишние провода. Зеленый провод обрезаем и подключаем к минусу БП, для автоматического старта блока.

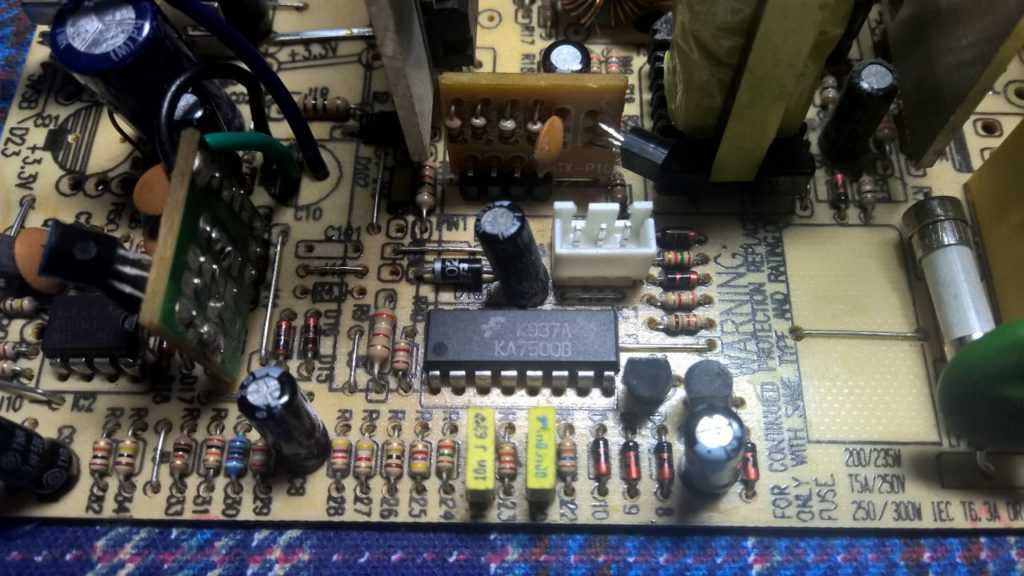

ШИМ блока KA7500B, на плате также присутствует KIA393.

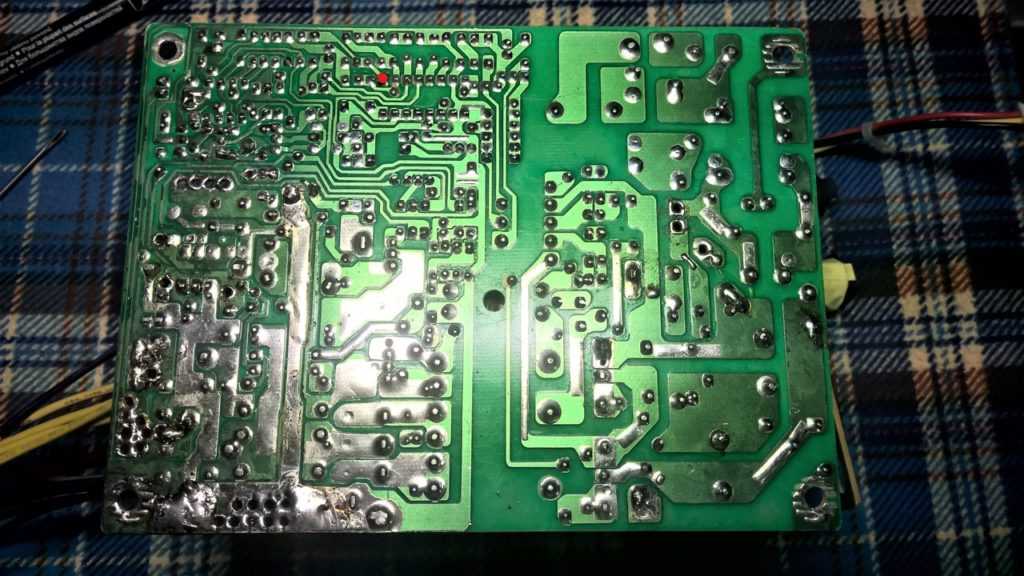

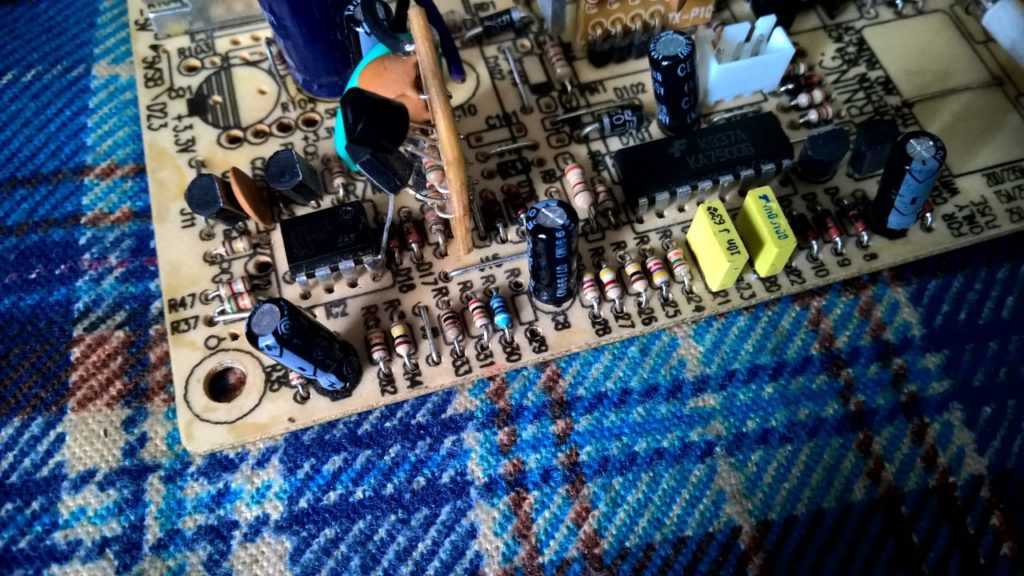

Находим первую ножку KA7500 (на фото отмечена красным), а также резистор, с помощью которого эта ножка соединяется с шиной +12 В.

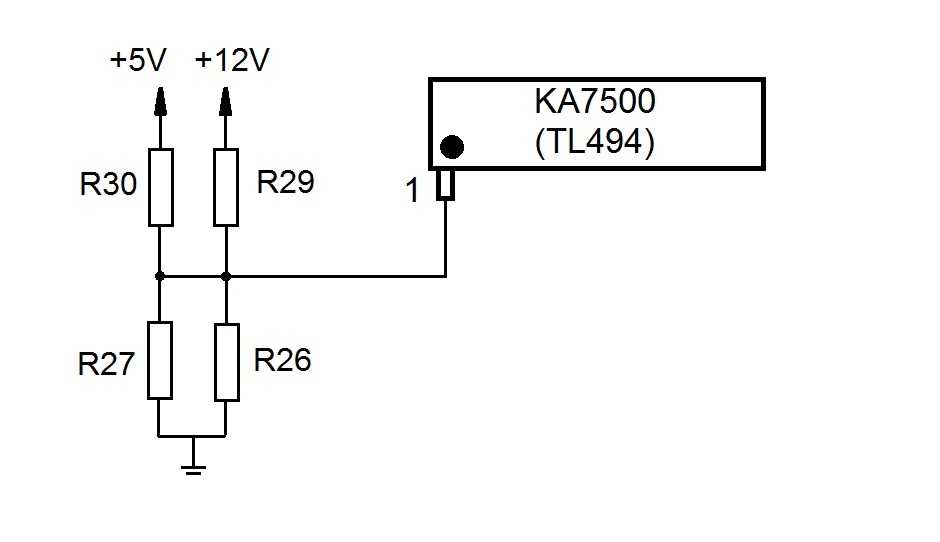

Для наглядности, если нет точной схемы блока, этот участок лучше зарисовать самостоятельно. В 99% случаях участок схемы будет выглядеть вот так. Необходимый резистор обозначен как R29.

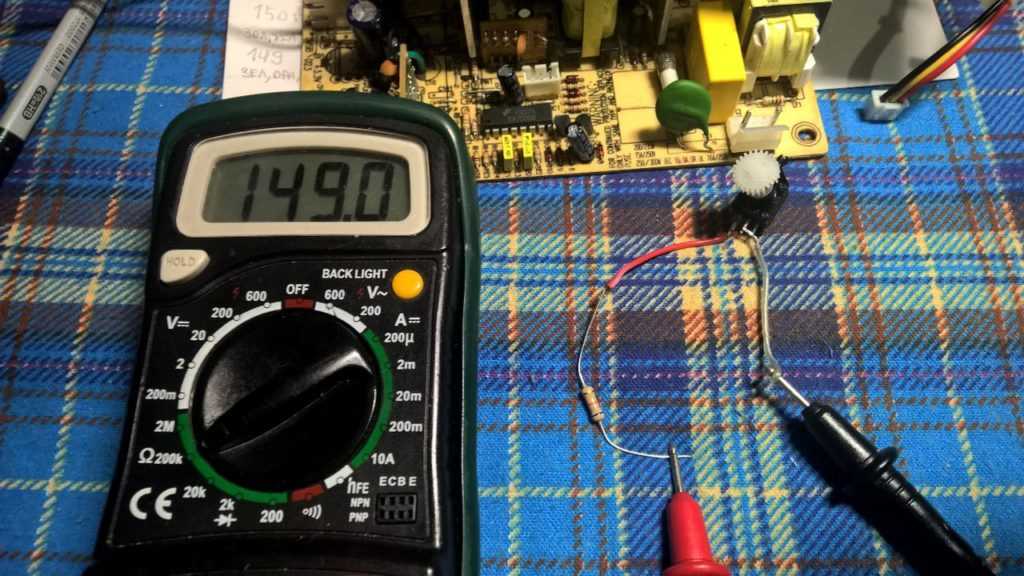

Выпаиваем его из платы и измеряем сопротивление, оно составило 38,2 кОм.

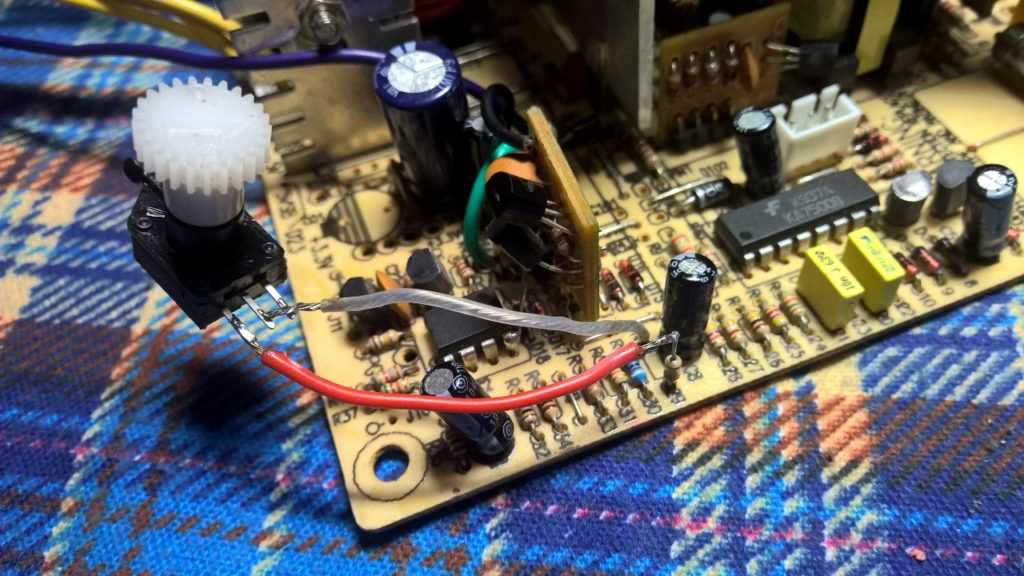

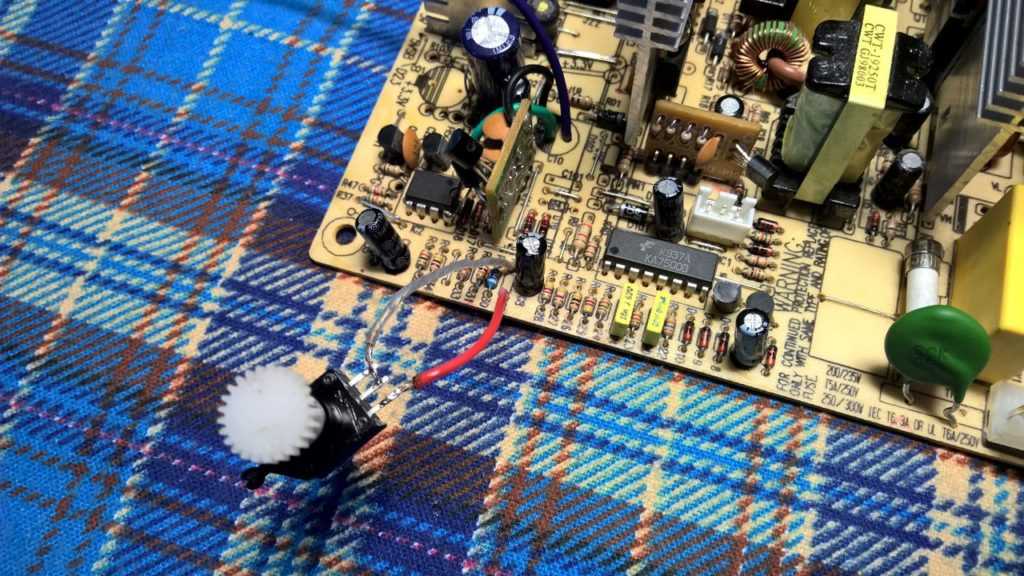

Далее заменяем этот резистор подстроечным на 100 кОм, настроенным на точно такое же сопротивление.
Увеличивая сопротивление подстроечного резистора, добиваемся необходимого напряжения на блоке, которое должно составлять 14-14,4 В. Если диапазона регулировки не хватает – последовательно с подстроечным резистором можно включить постоянный на 100 кОм.

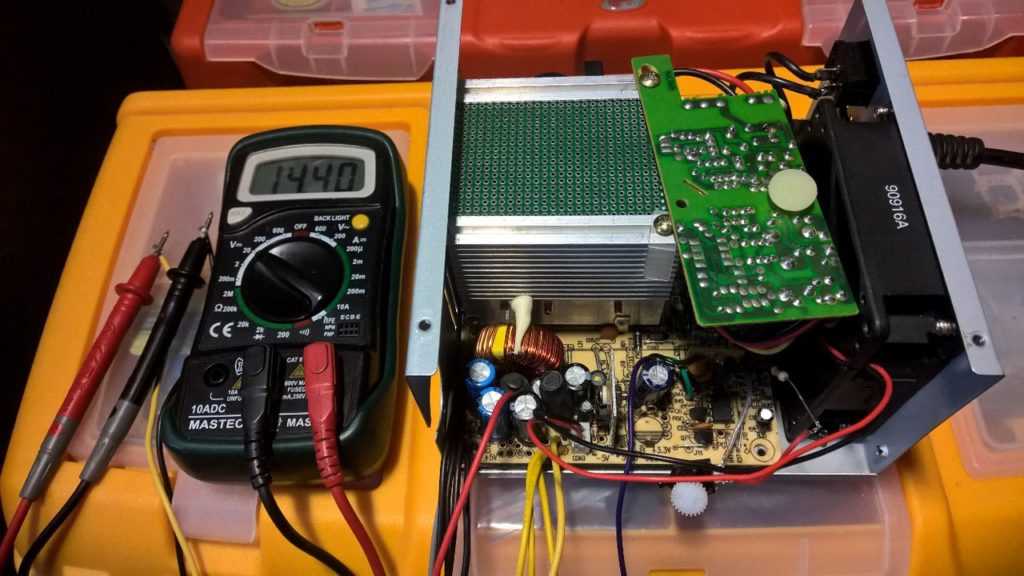

Когда настройка выходного напряжения закончена, можно измерить текущее сопротивление (составило 149 кОм) и заменить постоянным резистором.
Последним шагом станет установка крокодилов на выход БП и подключение цифрового вольтамперметра. И можно считать, что зарядное из блока питания готово.
С какими трудностями можно столкнуться при переделке блока?
Иногда при достижении 13 — 13,2 В БП отключается, это верный признак того, что сработала защита от перенапряжения. Для ее отключения необходимо найти и отключить стабилитроны связанные с шиной +12 и +5 В. Более подробно читаем тут.
Важно помнить, что некоторые манипуляции с блоком происходят тогда, когда он включен в сеть и на некоторых компонентах присутствует опасное для жизни напряжение. Необходимо быть крайне внимательным и осторожным при переделке
Пробовал меня шим на TL494 — не заводиться.
Прошу советов по направлению устранения шума.
Morlock
Цитата:
Прошу советов по направлению устранения шума.
Обклеить автошумкой, беруши, обратится к ЛОРу. Почему не заменили на новую микросхему? Какова форма импульсов драйва? Что по ОС? Почему не работает ТЛ494? Это же идентичная микросхема! Вся ли обвязка ШИМ проверена? Где напряжения по пиново ШИМа? Какой сигнал выходит с ШИМ и какой с буферного каскада? Форма. Напряжение дежурки в студию! Что по отрицательным линиям? Менялась ли LM339?
Не будет дан ответ хоть на один вопрос — тема улетит в мусорку без разговоров и апелляций. Последующие будут уходить туда же сразу.
Зачем заменили конденсаторы 470мкФ 200В?
Slimm
XomkaMSI писал:
Изначальная проблема была как в аналогичное теме. http://monitor.espec.ws/viewtopic.php?p=1616073 Шимка была AZ7500BP-E1, поставил вместо неё KA7500BD. Блок питания завёлся, но напряжения завышены: 3,4В, 5,2в, 12,4В. Наблюдается Высокочастотный шум/треск, похожий на звук умножителя лампового телевизора. шума.
Тоже остановка вентилятора под полной нагрузкой блока ? Эти напряжения не завышены , они нормальны без нагрузки . Включай его на нагрузку , возможно и свист пропадет
Чинил такой же блок два года назад . TL494CN встала без проблем . Есть еще тема про этот блок с фоткой его платы http://electron55.ru/power-supply/4-tl494/296-optimum-atx-350-jsp Там занимались еще подборкой резистора R40 после установки 494-й , якобы из за завышенных выходных напряжений , я не это делал .
Morlock
Slimm писал:
Эти напряжения не завышены , они нормальны без нагрузки . Включай его на нагрузку , возможно и свист пропадет
Чинил такой же блок два года назад . TL494CN встала без проблем . Сама по себе неисправная ТЛ494 может выдавать завышенные напряжения, но они будут составлять совсем другие значения. Порядка 14-15в по 12в линии и т.д.
XomkaMSI
TE: Конденсаторы 820мкФ*200В, размером с 330мкФ*220В вызвали с подозрения, от греха подальше заменил. Morelock: понял ошибки, учту и исправлюсь.
С донора снял AZ7500BP-E1. Диод 1N5844 при обратной прозвонке показал 18Ком, заменил. Также вышел из строя трансформатор дежурки EE-19C. Под нагрузкой напряжения 12.32, 5.24, 3.39. Шумов нет. Завышены но в стандарт ATX укладываются.
TL494 схемы для зарядного устройства на основе компьютерного блока питания
Ниже представлены для повторения четыре принципиальные схемы с использованием ИС TL494 схемы.

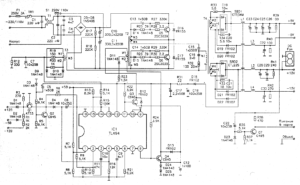

Здесь показана схема устройства, созданного на основе устаревшего компьютерного АТ блока питания на IC TL494 с выходной мощностью 200 Вт гарантирующий ток, примерно 11 — 13А.

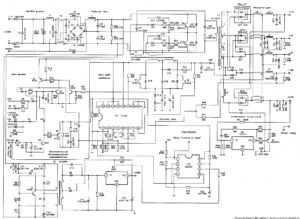

Здесь схема, в основе которой использован более современный АТX блок питания, также выполненный на TL494
Модернизация
Наиболее важным и нужным моментом в усовершенствовании схемы является следующий шаг. Убираем все ненужные провода, которые выходят из корпуса блока питания на коннекторы материнской платы. Однако, убирать надо не все, оставить нужно четыре провода желтого цвета под напряжение +12v и четыре черных идущих на корпус и каждую «четверку» переплетаем в виде косички.
Далее, ищем на печатной плате чип с кодовым обозначением 494, впереди этого номера возможны дополнительные буквенные обозначения
Также следует обратить внимание, что в БП могут быть установлены аналоги микросхемы TL494, такие как например: KA7500, MB3759, но схема включения у них аналогичная оригиналу. Теперь нужно найти постоянный резистор установленный в цепи первого вывода микросхемы и идущий на контакт +5v (это там, где раннее находились провода красного цвета) и убираем его тоже
Для блока питания с возможностью регулировки напряжения в диапазоне от 4v до 25v, постоянный резистор R1 должен иметь номинальное сопротивление 1кОм. Помимо этого, в выходной цепи постоянного напряжения +12v, необходимо поставить электролитический конденсатор с большей емкостью, чем которая указана в оригинале.
В случае изготовления зарядного устройства, то этот конденсатор лучше вообще не ставить. Далее, желтыми проводами, которые сплетены в «косичку» (+12v), на кольце диаметром 25мм из феррита 2000НМ делаем несколько витков.
То есть, рассчитана на рабочее напряжение 40v и ток 10A, но если найдете готовую сборку BYV42E-200, которая выдерживает прямой ток 30A и напряжение 200v, то лучше будет если вы поставите ее. Как вариант, можно использовать пару выпрямительных диодов КД2999, включенных встречно друг другу. В таблице представленной ниже, можно подобрать оптимальные параметры необходимых вам диодов.

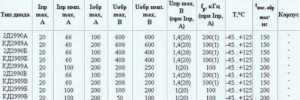

Если блок питания АТХ, то для его запуска нужно соединить провод soft-on с идущим на корпус проводником (на коннектор подается провод зеленого цвета). Вентилятор необходимо повернуть на 180°, что бы поток воздуха направлялся во внутреннюю часть БП. В случае использования устройства по прямому назначению, то тогда лучше будет подать питание на вентилятор от 12 вывода микросхемы через сопротивление с номиналом 100 Ом.
Так же, нужно иметь ввиду, что во время включения блока питания, происходит мощный бросок тока, при этом может включится система защиты. Однако, у меня устройство защиты свободно воспринимает ток в 9 ампер при включении аппарата и не срабатывает. В случае, у кого-то появится такая проблема, то тогда необходимо будет создать двухсекундную задержку включения нагрузки во время старта.
Вот ниже представлен еще один хороший вариант усовершенствования блока питания от компьютера.
Эта принципиальная схема в состоянии изменять выходное напряжение в пределах от 0,9v до 32v и силу тока от 0,09v до 10A.
Предыдущая запись Индикатор сетевого напряжения: светодиодный маяк
Следующая запись Размыкатель цепи: защита от превышения тока
Зарядное из блока питания – переделка для новичков
Дата: 30.03.2017 // 0 Комментариев
При изготовлении зарядного устройства из компьютерного блока питания, многие сталкиваются с проблемой подбора блока. Производителей, как и схем блоков, существует огромное количество, практически все они при правильном подходе поддаются переделке. Но, сделать зарядное из блока питания можно за полчаса, а можно потратить на это целый вечер, все зависит от самого блока. Сегодня в нашей статье мы расскажем, как нужно выбирать блок питания для переделки в зарядное. Также, на примере блока CWT-250W, будут показаны основные нюансы подобных переделок, если не удалось найти даже схему самого блока.
Как выбрать блок питания ATX для переделки в зарядное?
Важным моментом при выборе БП является микросхема ШИМ.
- Блоки, собранные на ШИМ TL494или аналогах KA7500, DBL494 и др., легко поддаются всевозможным переделкам, в процессе практически никогда не возникает проблем. Наличие на плате дополнительной микросхемы LM393 или LM339 зачастую не влияет на процесс переделки в зарядное устройство.
- Блоки, в основе которых лежат микросхемы SG6105, AT2005, 2003и другие ШИМ с супервизором также подходят для переделок. Но, увы, сам процесс намного сложнее и требует дополнительных навыков и сил.
- Чем-то средним между этими крайностями являются блоки, у которых стоит ШИМ UC3843и супервизор R7510. Процесс отключения супервизора происходит быстро, а корректировка выходного напряжения не займет много времени.
Как видим, самым простым будет переделка компьютерного блока в зарядное на основе ШИМ TL494. Ищем именно такой блок, если не охота морочить голову с обманом супервизора.
Зарядное из блока питания – переделка для новичков
Следующие материалы подготовил для нас Андрей Разумовский из далекой Сибири, г. Сургут, Ханты-Мансийского автономного округа, которому мы дали лишь небольшие подсказки при переделке.
— Паяю давно, так что обращаюсь с паяльником хорошо и микропайка не проблема, а вот с переделками сталкиваюсь первый раз. Решил попросить помощи, так как всё казалось страшным и сложным, так что очень благодарен за помощь в переделке.
Для переделки в зарядное устройство выбран блок CWT-250W.
Точную схему блока найти не удалось, обойдемся без нее. Интересная особенность этого блока – дежурка выполнена на небольшой отдельной плате.
И так, первым делом разбираем блок и выпаиваем все лишние провода. Зеленый провод обрезаем и подключаем к минусу БП, для автоматического старта блока.
ШИМ блока KA7500B, на плате также присутствует KIA393.
Находим первую ножку KA7500 (на фото отмечена красным), а также резистор, с помощью которого эта ножка соединяется с шиной +12 В.
Для наглядности, если нет точной схемы блока, этот участок лучше зарисовать самостоятельно. В 99% случаях участок схемы будет выглядеть вот так. Необходимый резистор обозначен как R29.
Выпаиваем его из платы и измеряем сопротивление, оно составило 38,2 кОм.
Далее заменяем этот резистор подстроечным на 100 кОм, настроенным на точно такое же сопротивление.
Увеличивая сопротивление подстроечного резистора, добиваемся необходимого напряжения на блоке, которое должно составлять 14-14,4 В. Если диапазона регулировки не хватает – последовательно с подстроечным резистором можно включить постоянный на 100 кОм.
Когда настройка выходного напряжения закончена, можно измерить текущее сопротивление (составило 149 кОм) и заменить постоянным резистором.
Последним шагом станет установка крокодилов на выход БП и подключение цифрового вольтамперметра. И можно считать, что зарядное из блока питания готово.
С какими трудностями можно столкнуться при переделке блока?
Иногда при достижении 13 — 13,2 В БП отключается, это верный признак того, что сработала защита от перенапряжения. Для ее отключения необходимо найти и отключить стабилитроны связанные с шиной +12 и +5 В. Более подробно читаем тут.
Важно помнить, что некоторые манипуляции с блоком происходят тогда, когда он включен в сеть и на некоторых компонентах присутствует опасное для жизни напряжение. Необходимо быть крайне внимательным и осторожным при переделке
Проверка на работоспособность
Отталкиваясь от предложенных инструкций, можно своими руками собрать полноценное зарядное устройство для подзарядки аккумуляторной батареи, на основе компьютерного блока питания.
Но, прежде чем приступить к полноценной зарядке, собранную схему обязательно нужно протестировать.
Для этого необходимо закрыть крышку блока питания, соединить зарядное устройство с испытуемым аккумулятором и включить ЗУ в сеть на 220 В. То есть в самую обычную бытовую розетку.
Это будет своего рода защитой от ошибки. Ведь если схема окажется нерабочей или неправильной, не придётся рисковать целостностью нового аккумулятора.
Подготовительные работы
Если мы прикупили нерабочий блок питания, нам потребуется для начала найти поломку и устранить её.
Для этого включаем БП в сеть и проверяем напряжение на 9 контакте (фиолетовый провод, идущий к большому разъёму). Если есть 5 В – приступаем к следующему шагу, иначе ищем поломку в цепи источника дежурного питания.
При наличии 5 вольт проверяем напряжение на выводе 12, оно должно быть в пределах 7–41 В.
Самая распространённая неисправность дежурки – высохшие конденсаторы, но следует проверить на наличие КЗ и диоды, и транзисторы, а также обмотки трансформатора.
Если дежурный БП исправен, но ШИМ всё равно не запускается, проверяем работоспособность источника опорного напряжения.
Нередко бывает достаточно заземлить вывод 4 микросхемы, после чего ШИМ благополучно стартует. Это означает, что проблему следует искать в цепи защиты блока от перегрузок, или же в контуре формирования служебных сигналов. Но поскольку защита от перегрузок нам не потребуется, проверять её мы не будем. Аналогичным образом поступаем и со схемой формирования служебных сигналов.
Можно увеличить
↑ Разберёмся в схеме импульсника

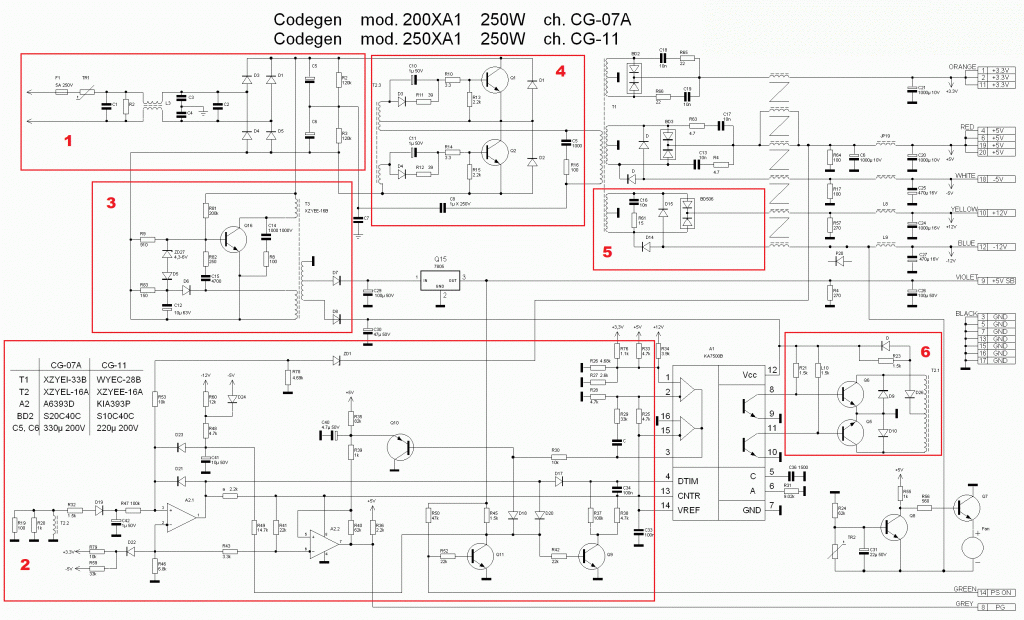

Схему ИБП можно разделить на такие основные части: — входной помехоподавляющий фильтр (не всегда устанавливается производителем); — сетевой выпрямитель; — сглаживающий емкостный фильтр; — ключевой преобразователь напряжения с импульсным силовым трансформатором (силовой инвертор); — согласующий каскад; — схема управления; — цепи формирования выходных напряжений и передачи сигнала обратной связи на схему управления; — выходной выпрямитель с фильтром; — вспомогательный преобразователь (отсутствует в боках питания типа АТ).
Входные цепи (Рис. 1) включают в себя: входной помехоподавляющий фильтр (на схеме обведен пунктиром), сетевой выпрямитель, сглаживающий емкостный фильтр. Терморезистор TR1 с отрицательным ТКС служит для ограничения броска зарядного тока через конденсаторы С5 и С6. В холодном состоянии сопротивление терморезистора составляет несколько Ом, зарядный ток через выпрямительные диоды моста VDS1 ограничивается на безопасном для них уровне. В результате протекания через терморезистор тока он разогревается и его сопротивление уменьшается до долей Ома и в дальнейшем практически не влияет на работу схемы ИБП. Сетевой плавкий предохранитель FU1 предназначен для защиты питающей сети от перегрузки при возможных коротких замыканиях в первичной цепи ИБП, но реально не предотвращает выход из стоя выпрямительных диодов и ключевых транзисторов при перегрузках по выходу.
↑ Входной помехоподавляющий фильтр
предотвращает проникновение высокочастотных импульсных помех из сети в ИБП и из ИБП в сеть, но на практике очень часто встречается что производители (они же китайцы) в целях экономии не ставят фильтр, хотя место для него предусмотрено, а обмотки Др1 заменяют перемычками, тем самым ухудшая ЕМС вокруг. Благодаря китайской экономии на деталях фильтров питания, сейчас уровень шума в городе на диапазонах 160 и 80 м достигает 57 — 59 по шкале S-метра приемника, это исключает возможность нормального приема в городских условиях на данных диапазонах.
↑ Ключевой преобразователь напряжения
с импульсным силовым трансформатором (силовой инвертор) построен по двухтактной полумостовой схеме, основное различие заключается в схемотехнических решениях построения базовых цепей силовых ключевых транзисторов. Конфигурация базовых цепей определяется типом схемы запуска ИБП. Исключён фрагмент. Полный вариант статьи доступен меценатам и полноправным членам сообщества. Читай условия доступа.
↑ Выходной выпрямитель с фильтром
построен примерно по одной и той же схеме (Рис. 4) с незначительными вариациями. Выпрямители построены по двухполупериодной схеме со средней точкой, этим обеспечивается симметричный режим перемагничивания сердечника импульсного силового трансформатора Тр. Для уменьшения динамических коммутационных потерь в сильноточных каналах выпрямителей + 12 и + 5 В в качестве выпрямительных элементов используются диодные сборки из двух диодов Шоттки VD3 и VD4, так как они имеют очень маленькое время переключения, а прямое падение напряжения на диоде Шоттки составляет 0,3 — 0,4 В, что в отличие от обычного кремневого диода (прямое падение напряжения на котором составляет 0,8 — 1,2 В) при токе нагрузки 10 — 20 А дает выигрыш в КПД ИБП. Все выпрямленные напряжения сглаживаются LC фильтрами, который начинается с индуктивности. Обмотки дросселя для выпрямителей + 5, — 5, + 12 и — 12 В обычно наматывают на одном магнитопроводе.
ИБП вырабатывает основные напряжения +5 В, -5 В, +12 В, -12 В, в новых блоках АТХ еще + 3,3 В, сигнал Power good (PG) и др. Нас в первую очередь интересует канал выработки напряжения +12 В, с ним мы в основном и будем работать. Выходные напряжения ИБП подаются к узлам и блока компьютера с помощью разноцветных проводов, собранных в жгуты.
↑ Шестиконтактные разъемы
(отсутствуют в ИБП ряда АТХ) имеют следующую цветовую маркировку: +5 В — красный; +12 В — желтый; -5 В — белый; -12 В — синий; PG — оранжевый; GND (корпус, земля) — черный; Четырехконтактные разъемы имеют следующую цветовую маркировку: +5 В — красный; +12 В — желтый; GND (корпус, земля) — черный;
Методика проверки (инструкция)
После того, как блок питания снят с системного блока и разобран, в первую очередь, необходимо произвести осмотр на предмет обнаружения поврежденный элементов (потемнение, изменившийся цвет, нарушение целостности). Заметим, что в большинстве случаев замена сгоревшей детали не решит проблему, потребуется проверка обвязки.
Если таковы не обнаружены, переходим к следующему алгоритму действий:
проверяем предохранитель. Не стоит доверять визуальному осмотру, а лучше использовать мультиметр в режиме прозвонки. Причиной, по которой выгорел предохранитель, может быть пробой диодного моста, ключевого транзистора или неисправность блока, отвечающего за дежурный режим;
проверка дискового термистора. Его сопротивление не должно превышать 10Ом, если он неисправен, ставить вместо него перемычку крайне не советуем. Импульсный ток, возникающий в процессе заряда конденсаторов, установленных на входе, может стать причиной пробоя диодного моста;
тестируем диоды или диодный мост на выходном выпрямителе, в них не должно быть обрыва и КЗ. При обнаружении неисправности следует подвергнуть проверке установленные на входе конденсаторы и ключевые транзисторы. Поступившее на них в результате пробоя моста переменное напряжение , с большой вероятностью, вывело эти радиодетали из строя;
проверка входных конденсаторов электролитического типа начинается с осмотра. Геометрия корпуса этих деталей не должна быть нарушена. После этого измеряется емкость. Нормальным считается, если она не меньше заявленной, а расхождение между двумя конденсаторами в пределах 5%. Также проверке должны быть подвергнуты запаянные параллельно входным электролитам варисторы и выравнивающие сопротивления;
тестирование ключевых (силовых) транзисторов. При помощи мультиметра проверяем переходы база-эмиттер и база-коллектор (методика такая же, как при проверке диодов).
Если найден неисправный транзистор, то прежде, чем впаивать новый, необходимо протестировать всю его обвязку, состоящую из диодов, низкоомных сопротивлений и электролитических конденсаторов. Последние рекомендуем поменять на новые, у которых большая емкость. Хороший результат дает шунтирование электролитов при помощи керамических конденсаторов 0,1 мкФ;
Проверка выходных диодных сборок (диоды шоттки) при помощи мультиметра, как показывает практика, наиболее характерная для них неисправность – КЗ;
проверка выходных конденсаторов электролитического типа. Как правило, их неисправность может быть обнаружена путем визуального осмотра. Она проявляется в виде изменения геометрии корпуса радиодетали, а также следов от протекания электролита.
Не редки случаи, когда внешне нормальный конденсатор при проверке оказывается негодным. Поэтому лучше их протестировать мультиметром, у которого есть функция измерения емкости, или использовать для этого специальный прибор.
Видео: правильный ремонт блока питания ATX. https://www.youtube.com/watch?v=AAMU8R36qyE
Заметим, что нерабочие выходные конденсаторы – самая распространенная неисправность в компьютерных блоках питания. В 80% случаев после их замены работоспособность БП восстанавливается;
проводится измерение сопротивления между выходами и нулем, для +5, +12, -5 и -12 вольт этот показатель должен быть в пределах, от 100 до 250 Ом, а для +3,3 В в диапазоне 5-15 Ом.
Переделка бп ATX в регулируемый
Распродажа ноутбуков и системных блоков в Воронеже! Ассортимент постоянно обновляется У нас долго ничего не лежит! Гарантия низких цен и бесплатная доставка по Данилову подробности уточняйте по телефону Вы можете купить Блок питания для весов CAS SW по выгодной цене ru onlinekassaru Cas ER JR блок питания купить в Данилове самая выгодная T Блок питания для весов Cas ER JR номинальный ток нагрузки A, входное напряжение V, Гц, исходящее напряжение V Есть в наличии Вы можете купить Cas ER JR блок питания по выгодной цене с доставкой или оформить самовывоз ru festimaru Модемы и роутеры FestimaRu Мониторинг объявлений T Блок питания В А для каждой камеры продаю отдельно р Вы можете приехать ко мне, и я вам продам видеонаблюдение в виде готового Комплектую универсальным кабелем для питания и информации с обжатыми коннекторами, картами памяти, роутером, модемом и ru onlinekassaru Блок питания для весов Cas SW купить в Данилове самая T Все комплектации на Блок питания для весов Cas SW с гарантией производителя и быстрой доставкой по Данилову! Описание, характеристики и фото для удобного выбора ru onlinekassaru Блок питания для весов Cas SW купить в Данилове самая T Все комплектации на Блок питания для весов Cas SW с гарантией производителя и быстрой доставкой по Данилову!

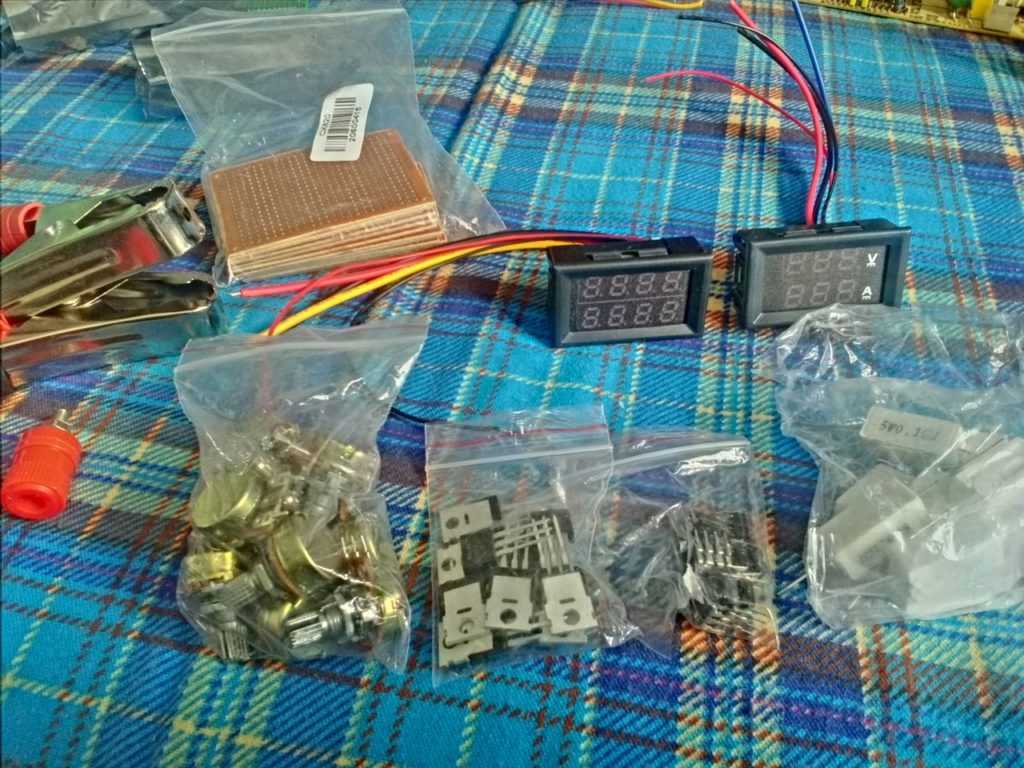

Из компьютерного блока питания — лабораторный и зарядное устройство
Вернуться в Самодельные электронные устройства. Сейчас этот форум просматривают: Google и гости: 0. Учетки до 1. FAQ Поиск. Переделка компьютерного БП под лабораторный БП. Медведь пришёл Последний раз редактировалось Guslik Вт апр 13, am, всего редактировалось 1 раз. А красиво мерить — это уже потом. На В выбор побогаче..
В мультиметрах он на 10А и поддается калибровке. Вот не плохая статья! Каково назначение этих деталей? Почему они удаляются? Обратная связь TL по току? Что с элементами R36, R35, C21?
Как правильно сделать, чтоб схема ключей не пошла в разнос? Выходы двух усилителей объединены диодным ИЛИ. Тот усилитель, на выходе которого большее напряжение, перехватывает управление логикой. При этом выходной сигнал доступен не порознь, а только с выхода диодного ИЛИ он же вход компаратора ошибки. Таким образом, только один усилитель может быть замкнут петлей ОС в линейном режиме. Этот усилитель и замыкает главную, линейную ОС по выходному напряжению.
Второй усилитель при этом может использоваться как компаратор — например, превышения выходного тока, или как ключ на логический сигнал аварии перегрев, КЗ и т. Один из входов компаратора привязывается к ИОНу, на втором организуется логическое ИЛИ аварийных сигналов еще лучше — логическое И сигналов нормальных состояний. Или эту:. Используйте значение R11 в соответствии с максимально достижимой выходной ток.
Ноги TL целостности сварных ссылка на печатной плате. Значение должно быть выбрано в соответствии с максимально достижимой выходной ток. Термическая стабильность текущее значение зависит от качества сопротивления используется. Место R11 как это возможно, ее вентилятор.
Сопротивление R11, конденсатор С5 и двумя потенциометрами R3 и R15 должны размещаться за пределами печатной плате. R10 используется для калибровки максимальное значение для полного напряжения масштаба например, 16,0 V компенсации погрешности потенциометра.
Первый зажигания значение 2K2. R15 и закрыты. Конденсаторы C3 и C4 uF 16V заменить оригиналы, недостаточно, чтобы выдерживать более высокое напряжение и ток. RC C6 R12 служит для стабилизации перестройки, устраняя проблемы возвращения на терминалах для выходного напряжения больше, чем В. Меньше обычного ATX в полтора раза. Буду пробовать его. Не хватает ограничения по току, и слышен шелест из блока под нагрузкой. Последний раз редактировалось slav0n Сб апр 17, am, всего редактировалось 1 раз.
Кроме напряжения и тока на дисплее отображается ёмкость,вся настройка через меню не нужно подбирать резисторы и есть управление вентилятором. Список форумов Часовой пояс: UTC. Русская поддержка phpBB.
Подбираем добавочный (токоограничивающий) резистор.
Перед градуировкой необходимо подобрать добавочный
резистор, который нужен для ограничения тока через рамку микроамперметра. Обычно ток полного отклонения стрелки микроамперметра составляет не более100 мкА, и если такого резистора не будет, то возникший ток в электрической цепи, оказавшийся значительно больше100 мкА может привести к тому, что сгорит обмотка рамки, или стрелка, резко отклонившись за пределы шкалы, погнется или сломается.
Для градуировки микроамперметра понадобится образцовый вольтметр, в качестве которого можно использовать аналоговый или цифровой измерительный прибор, например, стрелочный тестер или мультиметр.

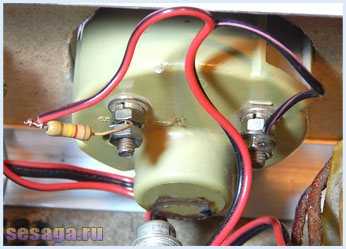

К микроамперметру подсоедините добавочный резистор R6
сопротивлением в пределах 120 — 160 кОм.
Соблюдая полярность, подключите микроамперметр согласно принципиальной схеме и включите блок питания. Используя образцовый вольтметр, установите выходное напряжение блока равное 6 — 7 вольтам.
Стрелка микроамперметра должна подняться ближе к середине шкалы или встать на ее середину. Начинайте плавно поворачивать движок переменного резистора по часовой стрелке, следя по образцовому вольтметру за выходным напряжением. При этом стрелка микроамперметра должна также плавно двигаться и остановиться на конечной отметке шкалы при достижении блоком питания максимального выходного напряжения.
Если показания выходного напряжения на образцовом вольтметре еще не достигли максимального значения 12 -14 вольт, а стрелка микроамперметра уже перешла конечную отметку шкалы — увеличьте сопротивление добавочного резистора еще на 5 – 10 кОм. Если же показания напряжения на образцовом вольтметре достигли максимального значения 12-14 вольт, а стрелка микроамперметра еще не встала на конечную отметку шкалы — уменьшите сопротивление добавочного резистора на 5 – 10 кОм.
Одним словом, Вы должны добиться такого результата, чтобы при достижении блоком питания максимального выходного напряжения стрелка микроамперметра остановилась напротив последнего деления шкалы.
Краткие выводы
Сделанное своими руками зарядное устройство для авто из компьютерного БП обладает целым рядом достоинств:
- отличной надёжностью и живучестью: современные импульсные БП отличаются высоким КПД, на уровне 80–85%, при этом наработка на отказ вместе с вентилятором составляет около 50000 часов, что для зарядного устройства фантастически много. Другими словами, такое ЗУ можно использовать и в качестве профессионального зарядника, способного работать сутками напролёт. Более того, поскольку в нём удалены схемы 3.3 и 5 В, его ресурс получается ещё большим;
- отметим и достаточно высокий уровень стабилизации выходного напряжения, в пределах 5% (для 12В это 0.6 В);
- ограничение по току позволяет использовать такое самодельное ЗУ даже для зарядки гелевых АКБ, не опасаясь их перегрева;
- имеется возможность зарядки аккумулятора на работающем автомобиле.
Но есть и недостаток. Это плата за высокую автономность устройства: на полную зарядку АКБ придётся потратить больше времени, поскольку уменьшение тока заряда носит не линейный, а экспоненциальный характер. Зато вы не сможете довести батарею до кипения, как это могло бы случиться при зарядке постоянным током.
