Как проверить дпкв и завести машину без датчика положения коленчатого вала

Проверка сигнала осциллографом

Третий способ проверки исправности датчика оборотов коленвала считается самым точным, его используют профессионалы. Для его реализации нужен осциллограф и специальная программа. Этот способ не требует снятия прибора с двигателя, так как есть возможность наблюдать за формированием сигнала. Цифровой осциллограф позволяет без проблем обнаруживать нарушения в работе системы впрыска. Приготовив осциллограф и необходимую программу, нужно соединить щупы прибора и выводы катушки датчика без учета полярности. После запуска программы для работы с прибором нужно помахать перед датчиком металлическим предметом. При исправном датчике вы увидите осциллограмму, а неисправный не отреагирует на движение металлического изделия. Чтобы повысить точность проверки, осциллограф можно подключить к датчику на работающем двигателе, выведя щупы параллельно к датчику.

При наличии сигнала от датчика и несоответствии его выходных параметров нормальным, машина может подергиваться, ее двигатель работает не стабильно. Это говорит о том, что имеют место неисправности самого датчика или задающего синхродиска и зубцов. Реальное состояние дел станет очевидным после изучения осциллограммы синхроимпульсов напряжения, снятых на выходе ДПКВ.

Мы рассмотрели три возможных способа проверки датчика коленвала:

— проверку мультиметром (определение сопротивления обмотки);

— проверку тестером (определение сопротивления изоляции и индуктивности);

— проверку на осциллографе.

Выбор способа зависит от имеющихся возможностей и навыков. Принцип проверки датчика коленвала является одинаковым для всех моделей автомобилей с инжекторным двигателем. Если вы располагаете инструментами для проверки при помощи осциллографа, лучше выбрать этот метод, так как он является самым точным. При отсутствии необходимого оборудования можно использовать другие способы. При проверке следует быть максимально внимательным и аккуратным.

голоса

Рейтинг статьи

Замена датчика положения коленвала

Для замены нужно использовать исключительно датчик того типа, который был установлен на автомобиль ранее и был рекомендован автопроизводителем. Неподходящие датчики могут давать погрешности в измерениях, что обязательно скажется на работе двигателя.

Замена датчика обычно не доставляет серьезных трудностей. Для этого ДПКВ необходимо обесточить, отсоединив клеммную колодку от измерителя. Затем нужно с помощью рожкового ключа на 10 открутить болт (болты) крепления датчика. После этого измеритель нужно вынуть из посадочного гнезда и установить в него новый датчик.

После установки ДПКВ нужно отрегулировать расстояние между ним и торцом диска синхронизации. Оно должно составлять от 0,5 до 1,5 мм (точные данные — в мануале по пользованию автомобилем). Регулировка осуществляется с помощью регулировочных шайб. После установки нового датчика мотор должен начать работать в штатном режиме. Если этого не произошло, необходимо сбросить ошибки двигателя и откалибровать датчик.

Проверка на ВАЗ 2110

Омметром (мультиметром).

Чтобы было более наглядно, рассмотрим каждый способ проверки датчика коленвала на примере нескольких авто.

Первым будет ВАЗ-2110, на котором используется индукционный тип устройства.

Итак, двигатель на «Десятке» забарахлил и есть все предположения, что это произошло из-за датчика коленчатого вала. Под руками есть мультиметр, который может работать в режиме омметра.

Этого вполне достаточно, чтобы произвести проверку на сопротивление обмотки.

Первое, что нужно сделать – осмотреть устройство, пока оно установлено на авто, а точнее — проверить наличие зазора между ним и диском синхронизации.

Вполне возможно зазора там нет из-за того, что на датчик или диск налипла грязь, которая и привела к нарушению работоспособности.

Если с зазором все в порядке, до демонтируем устройство с авто.

На ВАЗ 2110 оно находится на крышке масляного насоса.

Перед этим лучше нанести метки положения ДПКВ.

Следующий этап – оценка внешнего состояния. Корпус датчика должен быть целым, без следов повреждения, сердечник – чистым, а контактные выводы – без следов окисления, а провода не иметь повреждений.

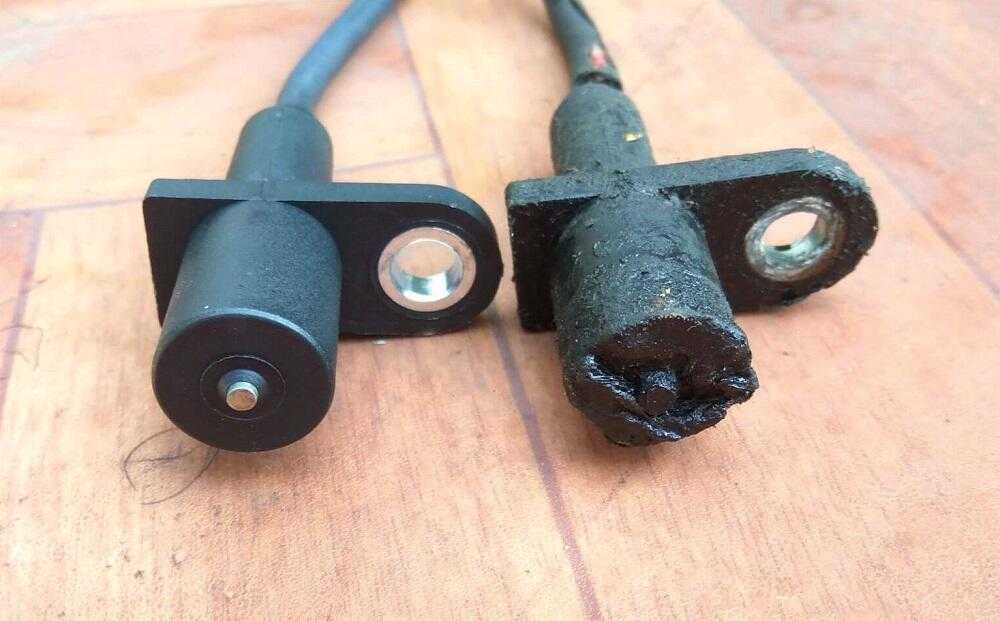

Если на ДПКВ видны внешние загрязнения, то можно его перед проверкой промыть (для этого использовать только чистый бензин или спирт), а также надфилем зачистить контакты.

После очистки, промывки и сушки можно приступать к замерам. Для этого переводим мультиметр в режим омметра и щупами присоединяемся к контактам датчика.

При замере исправный ДПКВ должен показать сопротивление в диапазоне 550-570 Ом.

Для других авто этот показатель может быть другим, поэтому лучше перед замером поинтересоваться о номинальном напряжении датчика в технической документации авто.

Если значение сопротивления ниже или выше указанного диапазона – датчик неисправен и подлежит замене.

Это самый простой способ проверки ДПКВ, однако он и самый неточный. Он может лишь дать частичное представление о состоянии устройство, хотя и этого иногда вполне достаточно.

Осциллографом.

Самым же точным для проверки является способ, в котором используется осциллограф. Поэтому рассмотрим, как производится проверка датчика на ВАЗ-2110 при помощи данного прибора.

При такой проверке ДКПВ снимать не нужно, и все замеры производятся прямо на авто.

Перед проведением проверки, нужно правильно произвести подключение осциллографа к машине. Обычно у данного прибора имеется один зажим и два щупа.

Зажим нужно присоединить к массе двигателя, то есть к любой металлической составляющей мотора.

Один щуп устанавливается параллельно к клемме вывода сигнала датчика. Второй щуп же подключается к выводу 5 на разъеме подключения сканера.

После подключения следует перевести прибор в режим «Inductive Crankshaft».

После этого уже запускать двигатель. Если же он не запускается, то нужно будет вращать коленчатый вал стартером, чтобы осциллограф снял показания.

После этого уже по полученной осциллограмме можно оценить работоспособность датчика. Любые нарушения в его работе повлияют на изображение осциллограммы, и это будет хорошо видно.

Основные признаки неисправности

Существует ряд ошибок работы автомобиля, которые относятся к неисправности этого измерительного прибора. Вообще, когда выходит из строя этот элемент на панели приборов загорается красная лампочка (Check engine). Так можно понять что он – неисправный. Итак, какие же это симптомы?

1. Резкое уменьшение мощности автомобиля, которое можно определить даже без специальных приборов;
2. Происходит произвольное понижение или повышение оборотов двигателя;
3. Во время динамической нагрузки в двигателе происходит детонация;
4. Двигатель не запускается при повороте ключа;
5. Во время движения машины на холостом ходу происходят неустойчивые обороты двигателя;
6. Отсутствие холостого хода.

Чтобы проверить работоспособность измерителя не обязательно обращаться к мастеру. Это действие можно выполнить самостоятельно. Сделать это можно, используя несколько вариантов, отличаются они лишь применением разных приборов. Простой метод. Перед проверкой нужно демонтировать устройство, и прежде чем его снять, нужно сделать отметки его изначального положения. Нужно так же выполнить контроль зазора между сердечником и диском синхронизации, его величина примерно должна быть в диапазоне от 0.6 до 1.5 мм. После того, как снимите, хорошо просмотрите его на наличие видимых механических повреждений. Что бы лучше рассмотреть, измеритель и его контакты нужно протереть тряпкой, смоченной в спирте. Если при осмотре не было обнаружено никаких механических повреждений, то нужно приступить к изучению электрической схемы.

Нужно проверить сопротивление обмотки на катушке, применяя омметр. Если табло прибора покажет цифры в диапазоне от 550 до 700 Ом, то это значит, что датчик исправлен. В случае, когда будет другое значение или же вообще не реагирует на тест – это признак того, измеритель положения коленвала неисправен. Глубокая проверка. Проверяется сопротивление обмотки, сопротивление изоляции, намагниченность датчика. Для такой проверки нужно использовать: сетевой трансформатор, мегомметр, цифровой вольтметр, прибор для измерения индуктивности

Важно знать, что измерения будут более точными, если их проводить при температуре воздуха не 20º С. Если датчик исправный нужно проверить шкив

Он может быть неплотно сидит на вале, что приводит к неправильной подаче импульсов датчиком. Или же причина в колесе с зубьями. Может быть один или несколько зубьев отломались. Но, вряд ли дело дойдет до глубокой проверки. В основном для того, что бы понять работает прибор или нет, достаточно его протестировать омметром.

Датчик коленвала — каковы признаки неисправности

Итак, мы назовем самые явные и заметные признаки того, что датчик неисправен. Уверены, что перечень сих проявлений сможет ощутить или увидеть даже новичок. Ну, во-первых, в ситуации динамической нагрузки вы поймете, что двигатель, словно, детонирует. Более того, вы отметите колебание оборотов: они будут повышаться/понижаться. Причем, это, как правило, неподвластно вашему вмешательству. Кстати, холостой ход если, то также для вас станет ощутимой нестабильность оборотов.

А наблюдали ли вы очевидное понижение мощности движка даже без проверки оборудованием? Это также признак неисправности датчика коленчатого вала. Стоит отметить, что хотя такое явление, как понижение динамики машины в минуты движения, может оказаться сигналом другой неполадки, все равно, как указание на неисправность датчика коленвала, не исключено. Еще вот распространенная жалоба автовладельцев — нет запуска мотора. И это пункт перечня признаков, указывающих на неполадки с датчиком. Так что проявления самые банальные, и учиться на механика-профессора не обязательно.

Датчик коленвала: информация начинающим водителям

Давайте определимся с понятием «виновника торжества»? Ведь его называют и не только датчиком, но правильное и грамотное название — индикатор сигнализации. Знаете ли вы, как он устроен и какова его миссия? Если в двух словах: именно при помощи сего компонента система топливного впрыска автомобиля верно функционирует, позволяя топливным форсункам и системе зажигания работать синхронно.

Посвятим один абзац устройству датчика коленвала, признаки неисправности которого мы и рассматриваем в этом обзоре. Сверхъестественного в агрегате ничего такого нет: покрыт он капроновым каркасом в медной обмотке. А крепление его возможно благодаря стальному сердечнику. Суть работы в своевременной отправке сигналов и о положении, и о функционировании коленвала. А как же насчет герметичности? Всё надежно, эмальная изоляция, а герметичность обеспечивает смола.

Ну, и для закрепления. Поймите, что когда датчик станет неисправен, нереально будет системе автомобиля выявить такие показатели, как объем топлива, который впрыскивается, или тот же угол поворота распределительного вала. Конечно же, это лишь доля сведений, которые «стопорятся» при неполадках датчика положения коленчатого вала

Теперь вы осознаете важность проверки этого компонента? Ведь не зная ничего о его состоянии, можно надолго остаться в дороге где-то в глуши, когда мотор «надумает» бесповоротно заглохнуть

Проверка датчика: прозвон омметром и не только

Как определить неисправность? Частый предмет обсуждения неопытных водителей. Но боятся они зря, так как надо взять омметр и измерить им сопротивление на обмотке. И всё! Нормой считается показатель от пятиста до семисот ОМ.

Хотя вышеописанный метод не единственный. Детали в этом посте мы описывать не станем, но если найдете не только омметр, но и мегаомметр с цифровым вольтметром и сетевым трансформатором, то воспользуйтесь другим способом. Правда, нужен будет тут и прибор для измерения индуктивности. Норма этого показателя колеблется от двухсот до четырехсот Гн.

Проверив датчик коленвала так, вы узнаете, ложные ли были признаки его неисправности на самом деле. Очевидно, что такой подход позволит показания измерить более точно

Мы завершаем статью и благодарим вас за внимание. Оставайтесь с Бызово.ру! А если вам понадобится б/у датчик положения КВ, найти его можете в нашем разделе запчастей

1200 руб. за фотоотчёт

Платим за фотоотчёты по ремонту авто. Заработок от 10 000 руб/мес. Пишите:

Датчик положения коленвала предназначен для синхронизации системы зажигания и работы топливных форсунок в бензиновой инжекторном двигателе. Соответственно, его поломка приведет к тому, что зажигание будет спешить или запаздывать. Это приведет к неполному сгоранию топливной смеси, нестабильной работе двигателя или полном его отказе.

В настоящее время существует три типа датчиков — индукционные, на основе эффекта Холла, а также оптические. Однако самыми распространенными являются датчики, относящиеся к первому типу (индукционные). Далее мы поговорим с вами о возможных неисправностях и методы их устранения.

Способы проверки датчика

Мы расскажем о 4 способах проверки индуктивного датчика, так как он является наиболее распространенным. Снятие сопровождается обязательным визуальным осмотром!

Перед снятием датчика, обязательно нанесите метки его первоначального положения!

Проверка диагностическим сканером OBD-2

Общее техническое состоянием (в том числе и датчика коленвала) автомобиля можно проверить с помощью диагностического сканера. Из представленных на рынке можем порекомендовать Scan Tool Pro Black Edition.

Данное устройство совместимо с большинством старых и новых автомобилей начиная с 1993 года выпуска, при наличии ODB2 разъёма. К преимуществам данной модели можно отнести диагностику не только двигателя, а так же сопутствующих систем автомобиля. Подключение происходит с помощью bluetooth (для андройд) и wi-fi (для IOS). Вся информация об общем состоянии автомобиля и описание имеющихся проблем выводится на экран телефона/планшета на русском языке.

Проверка осциллографом

осциллограф

Данный метод является наиболее точным, однако далеко не у каждого автовладельца имеется опыт работы с осциллографом и сам прибор имеется под рукой далеко не у каждого. Если в вашем распоряжении нет опыта и самого прибора, можете сразу перейти к следующей инструкции.

В чем преимущество использования осциллографа? Он позволяет увидеть и зафиксировать сам процесс формирования сигналов и увидеть процесс их формирования!

Алгоритм проверки:

• 1. контактные щупы необходимо подсоединить к контактам датчика, сама полярность значения не имеет;
• 2. запустить программу для диагностики;
• 3. используя любой металлический предмет, необходимо пару раз провести им в непосредственной близости от датчика;
• 4. если ваш датчик ДПКВ исправен, то каждое движение предмета будет фиксироваться на осциллограмме, если неисправен, то осциллограмма останется без изменений.

Формирование сигналов может быть разным! С 100% уверенностью о исправности датчика может сказать только опытный мастер.

Проверка значения индуктивности

мультиметр цифровой

Для теста индуктивности катушки ДПКВ потребуется следующее оборудование:

• 1. мультиметр имеющий функцию измерения индуктивности;
• 2. если ваш мультимет не поддерживает эту функцию, то понадобится измеритель индуктивности;
• 3. мегаомметр;
• 4. сетевой трансформатор.

Для получения максимально корректных данных, проверку следует выполнять в помещении имеющем температуру воздуха 21-23 градуса цельсия!

Шаг №1

Вам следует ориентироваться на результаты индуктивности в пределах 200 — 400 мГн.

Мультииметр поддерживает функцию, нужно соединить 2 щупа мультиметра с 2 выводами катушки, полярность не имеет значения.

Мультииметр не поддерживает необходимую функцию, для проверки используем измеритель индуктивности.

Шаг №2

Потребуется мегаомметр установленный на выдаваемое напряжение 500 В. Проверяем сопротивление изоляции между проводами катушки минимум 2 раза! Значение сопротивления изоляции не должно быть ниже 0,5 МОм.

Шаг №3

На шаге №2 может проявится намагничивание катушки «межвитковое короткое замыкание», в следствии чего данные будут некорректны. Необходимо воспользоваться сетевым трансформатором, после повторить шаг №2.

Проверка омметром

омметр

Данный метод является наиболее распространенным, из всех перечисленных. Несмотря на простоту, у него есть один существенный недостаток, он имеет серьезные погрешности и не способен дать 100% гарантий выявления неисправности.

Метод подразумевает измерение сопротивления катушки индуктивности, для это вам понадобится обычный мультиметр, имеющий функцию измерения сопротивления «оммометр». Необходимо соединить 2 щупа мультиметра с выводами катушки, полярность не имеет значения.

Исправный датчик должен иметь сопротивление в пределах 530 — 730 Ом. В самом начале необходимо заглянуть в документацию вашего датчика или поискать в интернете, какое сопротивление считается нормальным.

Возможные причины неисправности

Причин, из-за которых датчик положения может перестать функционировать, достаточно много. Чаще всего встречаются следующие:

1. Перегрев движка при его работе. Суть такова: когда двигатель не работает, температура в нём держится нормальная, а датчик работает спокойно. Стоит температуре превысить нормальное значение, прибор начинает работать намного хуже. Причина – увеличение нагрева диаметра обмотки катушки индуктивности, а это вполне может стать причиной обрыва тонких соединений.
2. Замыкание обводки. Защитным покрытием в большинстве случаев является лаковая изоляция. Ею покрывают обмотку катушки индуктивности. Однако, со временем всё больше проявляется подверженность коррозии, различным повреждениям и подобному. Появление подобных неприятностей влечёт за собой повреждение лакового слоя, а из-за этого в любое время может замкнуть обмотка.
3. Обрывание обмотки. Чаще всего данная проблема связана также с коррозионными условиями.

Способы устранения проблем

Владелец автомобиля может исправить поломку путем:

• удаления загрязнений органическим растворителем и мягкой щеткой;
• проверки и восстановления жгута электропроводки и разъема;
• установки нового ДПКВ, соответствующего по характеристикам штатному элементу.

Очистка датчика коленвала

Одной из частых причин выхода из строя является попадание грязи на сердечник и диск. Толстый слой масла и пыли ухудшает условия работы, что приводит к ошибочному определению угла поворота коленвала.

Датчик коленвала следует периодически чистить.

Для промывки используют бензин и мягкую щетку или салфетку, которой аккуратно протирают элементы конструкции. Если процедура не позволила восстановить работоспособность, то датчик неисправен и требует замены.

… о ремонте

Одновременно следует осмотреть диск, повреждения или износ зубцов являются причиной некорректной работы датчика.

Обрыв провода

Из-за вибраций возможно повреждение проводки, на ресурс кабеля оказывает влияние расположение штекера относительно корпуса сенсора. При чрезмерном натяжении тонкие медные жилы рвутся и сигнал от чувствительного элемента не поступает к блоку управления.

Следует проверить тестером провода, определить неисправный участок и выполнить ремонт. Если обрыв произошел в корпусе датчика, то понадобится приобрести и установить новый ДПКВ.

Обработка контактов

Причиной неисправности может стать влага или дорожные реагенты, попавшие в разъем. Для восстановления работоспособности следует отключить провод, для упрощения обслуживания можно снять сенсор с двигателя.

Металлические контакты очищают специальным спреем, растворяющим грязь и следы коррозии, а также предотвращающим оседание влаги при дальнейшей эксплуатации. Если порван уплотнитель, который отвечает за герметичность разъема, то понадобится установить новые штекеры или поменять ДПКВ.

Полная замена датчика

Если произошло необратимое повреждение (например, разрушение корпуса или обрыв обмотки), то понадобится замена элемента. Для снятия необходимо отвернуть гайку или болт крепления к картеру или кронштейну, а затем отсоединить штекер электропроводки. Поменять сенсор можно в гаражных условиях за 10-15 минут, специальный инструмент не потребуется. Новый элемент подбирают по каталогам производителей, сборку производят в обратной последовательности. Зазор между наконечником сердечника и диском выставляется автоматически, регулировка не требуется.

Устройство датчика коленвала

Коленчатый вал

это деталь (или узел в случае составного вала) сложной формы, он состоит из колен, содержащих коренные и шатунные шейки, соединяющие щеки, носок хвостовик и противовесы. Является неотъемлемой частью кривошипно-шатунного механизма (КШМ). Основная функция детали заключается в преобразовании усилий полученных от шатунов в крутящий момент.

Датчик положения коленвала (ДПКВ)

это датчик считывающий электромагнитные импульсы со шкива коленвала и отдающий их бортовому компьютеру. От дпкв зависит синхронизация работы системы зажигания и топливных форсунок.

На сегодняшний день в автомобильной промышленности существует 3 типа ДПКВ: оптические, индукционные и на основе эффекта Холла. В данной статье расскажем вам как проверить датчик коленвала, на примере самого популярного индукционного типа.

• Индукционный — состоит из намагниченного сердечника поверх которого намотана медная проволока. Конец катушки располагается максимально близко к коленвалу, для замера скорости его вращения и изменений напряжения;
• Оптический — в основе лежит светодиод излучающий света и приемник который фиксирует момент исчезновения и появления света. Когда луч света прерывается, во время попадания на контрольный зуб, приемник это фиксирует и передает данные в ЭБУ;
• Датчик Холла — на коленчатом валу находится магнит, при прохождении мимо датчика в последнем возникает постоянный ток, данные фиксируются и отправляются в ЭБУ.

Индукционный1) обмотка 2) корпус 3) магнит 4) уплотнитель 5) провод 6) крепление 7) магнитопровод диск синхронизацииОптический

Вне зависимости от типа, любой датчик ДПКВ предназначен для передачи в ЭБУ 2 параметров.

• момент прохождения поршней через верхнюю мертвую точку и нижнюю мертвую точку;
• замер положения коленвала.

Полученные данные отправляются в ЭБУ, после чего происходит корректировка следующих показателей.

• Угол поворота распредвала;
• угол опережения зажигания;
• объем подачи топливной смеси;
• Работа клапана адсорбера.

В зависимости от технической сложности двигателя задачи для ЭБУ могут кардинально разниться, однако ни один из существующих в данный момент блоков управления не способен работать без датчика коленвала!

Если датчик коленчатого вала неисправен, в работе ДВС могут быть сбои в виде: запоздания искрообразования, опережения угла зажигания, обедненной топливовоздушной смеси, все это ведет к нестабильной работе двигателя или вовсе его отказу запускаться.

Три способа как проверить датчик коленвала

Мы поговорим с вами о том, как сделать проверку индуктивного датчика, поскольку, как было указано выше, именно такой тип наиболее распространен на современных автомобилях. Перед тем как снять датчик с его посадочного места, не забудьте обозначить метками его положение на двигателе. Это избавит вас от проблем при повторном его монтаже. Итак, переходим к рассмотрению диагностики.

Проверка сопротивления омметром

Проверка ДПКВ с помощью омметра и осциллографа

Это наиболее простой метод, однако он не дает 100% гарантии того, что такая проверка выявит неисправность. Для этой процедуры вам понадобится мультиметр, который вы должны переключить в режим измерения сопротивления (омметр). С его помощью нужно измерить сопротивление катушки индуктивности. Сделать это можно, просто прикоснувшись щупами мультиметра попарно к выводам катушки. Полярность в данном случае не имеет значения.

Как правило, значение сопротивления большинства катушек находится в пределах 500. 700 Ом. Однако точное значение лучше почитать в документации к датчику или найти в интернете. Соответственно, на мультиметре нужно устанавливать верхний предел — 2 кОм (предел может различаться у разных моделей мультиметров, главное, чтобы он был больше измеряемого и наиболее близок к нему). Если в результате замера вы получили значение, близкое к обозначенному выше, значит, с катушкой все в порядке. Однако успокаивать себя еще рано, ведь такая проверка не полная. Лучше продолжить проверку с помощью других методов.

Проверка значения индуктивности

Любая катушка в возбужденном состоянии имеет свою индуктивность. Это же касается и той, которая встроена в корпус ДПКВ. Метод проверки заключается в измерении этого значения. Для этого вам понадобится:

• мегаомметр;
• сетевой трансформатор;
• измеритель индуктивности;
• вольтметр (желательно цифровой).

Некоторые мультиметры имеют встроенную функцию измерения индуктивности. Если же у вашего прибора ее нет, то стоит воспользоваться дополнительным оборудованием. В любом случае измеренное значение индуктивности катушки ДПКВ должно находиться в пределах 200. 400 мГн (в отдельных случаях может незначительно отличаться). Если вы получили значение, которое сильно отличается от указанного, то велика вероятность того, что датчик неисправен.

Далее нужно измерить сопротивление изоляции между провода катушки. Для этого используют мегаомметр, установив на нем выдаваемое напряжение, равное 500 В. Процедуру замера лучше проводить 2-3 раза для получения более точных данных. Измеренное значение сопротивления изоляции не должно быть ниже 0,5 МОм. В противном случае можно констатировать нарушение изоляции в катушке (в том числе возможность появления межвиткового короткого замыкания). Это указывает на неисправность прибора. Размагничивание катушки необходимо провести с помощью сетевого трансформатора. Однако самый совершенный метод диагностики ДПКВ заключается в использовании осциллографа.

Проверка с помощью осциллографа

Осциллограмма на работающем двигателе. Красным обозначено прохождение места без зубьев

С помощью этого метода можно не только узнать контролируемые значения, но и увидеть процесс формирования сигналов. Это дает исчерпывающую информацию о состоянии и работе ДПКВ. Лучше проводить его на работающем двигателе. Однако можно и снять датчик. Для работы вам понадобится электронный осциллограф и программное обеспечение для работы с ним. Проверка со снятым датчиком проходит по следующему алгоритму:

1. Подсоединить щупы осциллографа к выводам катушки ДПКВ. Полярность не имеет значения.
2. Запустить программу для работы с осциллографом.
3. Взять любой металлический предмет и помахать им перед ДПКВ.
4. Если датчик исправен, то одновременно с этим на экране будет воспроизводиться осциллограмма, которая будет строиться по данным от датчика.

Если датчик зафиксировал перемещения металлического предмета, значит, он, скорее всего исправен. Однако точный диагноз можно поставить лишь при подключении осциллографа к датчику с работающим двигателем. Это делается просто, подключив щупы параллельно к выводам датчика. Полученная таким образом осциллограмма даст вам информацию о формирующихся сигналах.

Итоги

Датчик положения коленвала индуктивного типа — несложное, однако очень важное устройство. При описанных выше признаках неисправности обязательно проведите его диагностику

Какой метод выбрать, зависит от наличия в вашем распоряжении необходимых приборов и инструментов. Советуем вам начать с простейшего метода по измерению сопротивления катушки. Если у вас нет описанных выше инструментов и приборов, то отгоните машину на СТО, где мастера проведут для вас полную диагностику.

Проверка значений индуктивности

Такой метод проверки ДПКВ относится к наиболее сложным. Для этого потребуется следующий набор инструментов:

• вольтметр, лучше иметь цифровой;
• мегомметр; • прибор измерения индуктивности;
• сетевой трансформатор.

Для более корректных показаний, температура на момент измерения должна составлять 20 – 22 °C. Как измерить сопротивление омметром описано в разделе «Проверка целостности ДПКВ при помощи мультиметра».

Далее следует измерить индуктивность катушки ДПКВ прибором для измерения индуктивности. Она должна быть в пределах 200 – 400 мГц.

Мегомметром следует проверить сопротивление изоляции корпуса и проводов. Оно должно составлять не менее 20 МОм при напряжении в 500 В.

По результатам проверки можно получить данные об исправности или неисправности датчика

Во время монтажа старого или нового ДПКВ следует уделить особое внимание его правильному расположению в посадочном месте. Расстояние между синхронизирующим диском и сердечником составляет 0.5- 1.5 мм

Устройство датчика коленвала

Для того, чтобы понять работу и ошибки датчика коленчатого вала, в первую очередь необходимо разобраться с принципом его работы. Датчик коленвала представляет собой конструкцию из стального сердечника, обмотанного медным проводом, помещенного в пластмассовый корпус. Все провода изолированы друг от друга компаундной смолой.

Задача устройства — фиксировать прохождение возле датчика металлических зубьев шкива. На нем есть 60 зубьев, 2 из которых отсутствуют. Именно прохождение этого пустого промежутка должен зафиксировать датчик. Это дает возможность синхронизировать работу системы зажигания и системы питания с тем, чтобы обеспечить правильную последовательность подачи топлива через форсунки. Это необходимо для создания оптимальной топливной смеси.

Перед тем, как перейти непосредственно к описанию принципа работы датчика коленвала необходимо указать, что всего существует три их разновидности. В частности:

• Индукционный датчик коленвала. В его основе лежит использование намагниченного сердечника, вокруг которого намотана медная проволока (катушка), концы которой выведены для фиксации изменения напряжения. Именно такой тип датчика чаще всего устанавливается в современных машинах.
• Оптический датчик коленвала работает на основе светодиода, который излучает световой луч и приемника, фиксирующего этот луч с другой стороны. При прохождении контрольного зуба луч прерывается, что фиксируется контрольным прибором. Информация о частоте вращения передается на ЭБУ.
• Датчик Холла. Он основан на одноименном физическом эффекте. Так, на коленвале установлен магнит, который фиксируется датчиком, в котором в этот момент начинается движение постоянного тока, что фиксируется синхронизирующим диском.

Далее перейдем к рассмотрению неисправностей.

Датчик температуры антифриза

Для измерения точной температуры антифриза и контроля температурных режимов мотора в системе ВАЗ 2115 имеется ДТОЖ

Служит для контроля температурных режимов мотора, измеряет реальную температуру антифриза. Датчик температуры охлаждающей жидкости представляет собой простейший терморезистор, то есть элемент, изменяющий сопротивление синхронно с температурой антифриза. Термистор работает по алгоритму отрицательного коэффициента, чем выше температура, тем меньше сопротивление на выходе.

Как проверить

Датчик температуры охлаждающей жидкости можно проверить при помощи обычного тестера, любого прибора для измерения температуры до 100-130 градусов, ёмкости с водой. Мультиметр переключают в режим замера сопротивления, подключают к выводам ДТОЖ, сам датчик погружают в сосуд с водой. Сосуд нагревают, при этом номинальное сопротивление при 5 градусах должно быть в пределах 7280 Ом, при 20 градусах датчик температуры охлаждающей жидкости должен выдать 3520 Ом, 40 градусов соответствует 1458 Ом, а при температуре кипения показания не должны быть выше 90-100 Ом. Если показания прибора не соответствуют номиналу, датчик температуры ВАЗ 2115 меняют.

Можно ли завести инжекторный двигатель без датчика положения коленчатого вала

Если двигатель не заводится из-за датчика коленчатого вала, а до СТО далеко, при этом буксировка или эвакуация представляется проблематичной, можно выйти из положения, изготовив конструкцию, которая временно заменит ДПКВ. Поскольку часто причина поломки – сгоревшая обмотка электромагнита, временно восстановить его работу можно при помощи подручных средств.

Сначала нужно найти сам датчик, который находится возле зубчатого колеса. Он удерживается специальным креплением и бывает сильно загрязнен. Чтобы облегчить доступ к детали, лучше предварительно снять защитную крышку, закрывающую ремень или цепь ГРМ.

После демонтажа и тестирования датчика коленвала, чтобы убедиться, что именно он вышел из строя, устройство отключается от контактной колодки, которая выводится в верхнюю часть подкапотного пространства. Для дальнейшей работы понадобится тонкая медная проволока с изолирующим покрытием, которая есть в любом автомобильном реле.

На цилиндрическую часть, закрывающую сердечник, аккуратно наматывается полоска бумаги в несколько слоев. Это нужно, чтобы потом снять намотанный провод. Для его намотки оставляется один свободный конец длиной не менее 80 см, можно немного больше, который будет подключаться в колодку ДПКВ.

Намотка делается из 150 витков, ее ширина не должна превышать 5-6 мм, чтобы ее можно было надеть на корпус датчика. Когда получившаяся катушка имеет нужное количество витков, отмеривается второй конец такой же длины в 80 см, и проволока обкусывается

Важно наматывать провод не слишком плотно, чтобы его можно было снять с корпуса вместе с бумажной гильзой

Снятая с корпуса катушка укрепляется свободными частями провода, продевая их во внутрь и охватывая весь моток получившимся кольцом. В результате получается компактная катушка, воздействующая на сердечник датчика при пропускании через нее тока.

Датчик вставляется на место, и как только он появляется из крепления, катушка надевается поверх его корпуса. Для этого могут понадобиться вспомогательные предметы, например, кусочек проволоки или обычный прутик. Нужно следить, чтобы провода катушки не провисали и не цеплялись за края. После этого окончательно затягивается крепежный болт.

Оставшиеся длинные концы оборачиваются вокруг корпуса. Это нужно, чтобы при работающем двигателе из-за вибрации катушка не соскользнула с корпуса ДПКВ. При этом не нужно бояться замыкания, поскольку в реле провода изолированы слоем специальной эмали.

Оставшиеся части концов провода катушки поднимаются непосредственно к колодке для подключения, их крайние части обжигаются или механически очищаются от изоляции и помещаются в контакты колодки. Чтобы улучшить проводимость, их уплотняют спичками или другим материалом.

По окончании монтажа этой конструкции можно попытаться завести двигатель с неисправным датчиком положения коленчатого вала обычным способом. Опыт показывает, что проблем с этим не возникает, поскольку новая катушка успешно выполняет роль вышедшего из строя электромагнита. Если мотор не запускается, рекомендуют проверить плотность контактов в колодке, не помогает – поменять провода местами. Проявив достаточное упорство, вы все же запустите двигатель.
