Как пользоваться опцией
Зная, что означает РКПП на брелке сигнализации Старлайн, можно переходить к непосредственной эксплуатации автопуска
И здесь важно правильно активировать режим «программной нейтрали», защищающей машину от запуска мотора на включенной скорости
Включение программной нейтрали происходит по приведенной ниже схеме двумя методами.
Автоматический вариант:
Включите ручник и достаньте ключ из замка зажигания. В этот момент двигатель должен продолжать работать.
- Выйдите из машины и закройте двери (как и ранее, мотор продолжает работать).

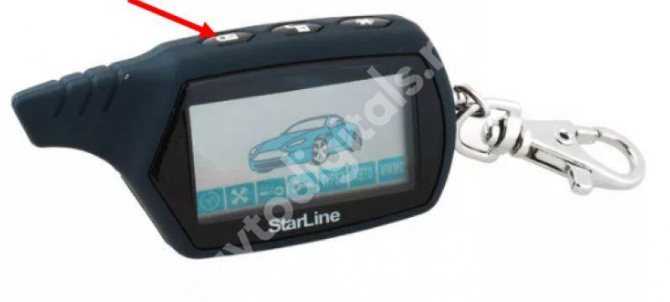

- Кликните на кнопку 1 пульта Старлайн. Если все сделано правильно, машина подает один звуковой сигнал, а габариты загораются один раз. Все замки закрываются, а мотор глушится. На пульте звучит короткий сигнал, а на устройстве появляется режим включенной охраны. В этот момент, если хотите, можете поставить беззвучный режим.
Управление с помощью брелка:
- Включите ручник.
- Кликните на кнопку 2. На машине должен постоянно гореть индикатор, а габаритные огни зажигаются один раз. На брелке Старлайн звучит мелодия, а на дисплее отображается символ R99.
Кликните на кнопку 1. На авто звучит короткий сигнал, и один раз вспыхивают габариты. После этого закрываются замки на дверях, а мотор глушится. На брелке звучит сигнал, а на экране появляется символ включения охраны.
В этом случае должен гореть РКПП, свидетельствующий о подготовке системы автозапуска к работе.
Советы и рекомендации
Если попытки снять блокировки двигателя и завести мотор оказались безуспешными, тогда высока вероятность серьезного сбоя или выхода из строя отдельных элементов сигнализации. Результатом становится произвольное срабатывание блокировок двигателя, которые штатными методами отключить не удается. Неисправную машину необходимо доставить на станцию техобслуживания, так как снятие блокировки потребует профессионального вмешательства.
Осуществить указанную доставку можно эвакуатором. Еще одним доступным способом является вызов автоэлектрика, который работает на выезд. Отметим, что конечные затраты на оплату услуги выездной разблокировки двигателя, отключения сигнализации автомобиля, аварийного открытия замков и т.п. зачастую получаются меньшими по сравнению с доставкой машины в сервисный центр на эвакуаторе и оплатой ремонта в техцентре.
срабатывать тревога, , на брелочке надпись ТОРМОЗ.с чем это связано///автозапуск сразу слетает…сигналка установлена на контроль педали тормоза…на ручник ничего не зацеплено(на автозапуск можно поставить и без него) нашёл пост на форуме…Вы не написали ничего о машине, и о том — как у Вас подключена сигнализация — ПРОВОДАМИ или через CAN-шину автомобиля, а это Важно. Надпись тормоз говорит, что были проблемы ПО ЗОНЕ ОХРАНЫ ТОРМОЗ
И надо знать — куда именно подключен оранжево-фиолетовый провод сигнализации (цепь контроля ТОРМОЗа) и НЕТ-ли там, в этой цепи автомобиля ПРОБЛЕМ. 1. Определите сначала — КУДА у вас подключен этот проводок — идите в машину, снимайте с охраны и садитесь в неё, включайте зажигание (не заводя мотор) и далее: а) ПЕДАЛЬ ТОРМОЗА НЕ ТРОГАЙТЕ, поднимите РУЧНИК, нажмите кн.3 брелока коротко — надпись ТОРМОЗ есть?ДА/НЕТ (НЕ ДОЛЖНО БЫТЬ) б) опустите ручник, снова кн.3 коротко — НАДПИСЬ ТОРМОЗ ЕСТЬ? Если ДА, то у Вас КОНТРОЛИРУЕТСЯ РУЧНИК! И к нему надо было подключить с ВОТ так support.starline.ru/topic/525…hnomu-tormozu/ С ОБЯЗАТЕЛЬНОЙ УСТАНОВКОЙ ДИОДА в) ПОДНИМИТЕ РУЧНИК и теперь НАЖМИТЕ ПЕДАЛЬ рабочего тормоза СТОП, нажмите коротко кн.3 брелока — надпись ТОРМОЗ на экране появилась? ЕСЛИ ДА, то отпустите педаль и снова коротко нажмите кн.3 — надпись ТОРМОЗ на экране должна пропасть. Если у Вас так, то контроль сделан по педали СТОП и ложные тревоги могут быть из-за: 1. ПЕРЕГОРЕВШИХ ламп накаливания в фонарях на корме. Проверьте и замените все перегоревшие. 2. Проблемы могут быть из-за ПЛОХОЙ МАССЫ В ФОНАРЯХ. С этим к автоэлектрику 3. Фонари на корме СВЕТОДИОДНЫЕ, а установщики не знают прописных истин о том, что на такой фонарь надо вешать РЕЗИСТОР 1 килоом между линией стоп и массой. 3а. Фонари не просто светодиодные, а СОВМЕЩЕННЫЕ — одни и те же светодиоды и в качестве ГАБАРИТОВ светят и в качестве ТОРМОЗНЫХ ОГНЕЙ. В этом случае самый правильный ход — вешать на линию СТОП малогабаритное реле, а уже его контактом — подавать на оранжево-фиолетовый массу — через НЗ контакт и +12 через НР контакт.
Пути решения
Теперь подробнее рассмотрим, что делать, если не работает сирена сигнализации Старлайн А93 или А91
Отдельное внимание уделим отсутствию сигнала на брелке управления охранной системой
Нет звука сирены
Наиболее распространена ситуация, когда не работает звук на сигнализации Старлайн. К примеру, вы подаете команду постановки на охрану, но видите только мигание габаритных огней, а отклика нет. Аналогичная ситуация может происходить при попытке взлома машины, к примеру, при ударе по кузову*появится молоток на экране) или попытке открытия дверей на машине со сработанной сигнализацией Starline. Для решения вопроса попробуйте сделать следующие шаги.
Убедитесь в отключении бесшумного режима
Автовладельцы часто жалуются, мол, не работает сирена на сигнализации Starline A93. При этом они сами активируют беззвучный режим и забывают об этом. Для активации звукового сигнала жмите на кнопку 1 (длительно) до появления мелодии, а потом кликните снова на эту же кнопку кратковременно до появления подтверждения. После этого убедитесь, что сирена Starline работает в обычном режиме.
Проверьте механическую часть
В ситуации, когда не работает сирена Starline A61, проверьте ее исправность. Для этого сделайте следующие шаги:
Если после рассмотренных выше шагов все равно не работает сирена сигнализации Starline A61 или другой модели, демонтируйте ее подключите напрямую к АКБ. Если и это не дает результата, значит, устройство сгорело и требует замены / ремонта. Как вариант, попробуйте заменить транзистор В772, который легко найти в магазинах радиодеталей. При отсутствии результата купите новую сирену.
В случае, когда проверка показала исправность сирены сигнализации Starline, сделайте следующие шаги:
Рассмотренные выше шаги часто помогают решить проблему, если пропал звук сирены Starline A93. Начните с изучения настроек и проверки самого источника сигнала. Если диагностика показала наличие более серьезных проблем, переходите к ремонту / замене.
Нет звука на брелке
Вторая ситуация, требующая рассмотрения — пропал звук на брелке сигнализации Старлайн. При этом сама охранная система зачастую работает. Ниже рассмотрим, как действовать для решения проблемы.
Проверьте настройки пульта
В ситуации, когда звук на брелке Starline не работает, начните с проверки настроек. Возможно, в пульте сигнализации установлен беззвучный режим. Сделайте следующие шаги:
Выбирайте параметры путем нажатия клавиш 4 и 1, а установите значение клавишами 2 и 3 (краткое нажатие). Выставьте ГРУБ 1. На этом же этапе можно выбрать вариант сигнала Сирена или Трель, а после с помощью кнопок 2 и 3 установить громкость в диапазоне от 1 до 9.
Замените источник питания
Одна из причин, почему пропал звук на брелке Starline при постановке на охрану — разряд источников питания. Для проверки этой версии попробуйте заменить батарейки в пульте и проверьте, работает он или нет.
Дополнительные шаги
Для решения проблемы могут потребоваться дополнительные шаги:
Если восстановить работу брелка сигнализации Starline не удалось, потребуется его замена и привязка нового пульта к охранной системе.
Источник
Ремонт брелока
Для начала необходимо приобрести интересующие детали. Хорошо, что в сети есть много вариантов, как это сделать. Отдельная благодарность китайскому производству, ведь благодаря ему можно найти почти что угодно и за небольшую цену. Поэтому, чтобы не тратить время впустую, лучше сразу начать поиски на сайтах китайских поставщиков
По возможности обратите внимание на то, чтобы выбрать дисплей с гибким шлейфом. Но можно приобрести и с ножками
После того как необходимые детали брелока сигнализации Starline будут на руках, можно начинать выполнять ремонт. Для этого производим разборку корпуса и извлечение поврежденного экрана. Плату с антенной лучше тоже извлечь, чтобы облегчить последующие действия. Отсоединяем от площадки подсветки дисплей и шлейф от контактов. Операция не должна вызвать затруднений. Просто проявите немного аккуратности.
Следующим этапом будет очистка контактов от остатков предыдущего шлейфа и примерка нового дисплея. Если был приобретен экран с ножками, то теперь вам предстоит усердно потрудиться, чтобы его подключить. Причина кроется в том, что ножки не достают до шлейфа. Придется их допаивать. Чтобы выполнить ремонт, потребуется паяльник с тонким жалом. Если же такого нет в наличии, можно намотать кусочек медного провода на жало и осуществлять пайку уже им.
Сами контакты можно спаять двумя способами. Первый — это нарастить ножки кусочками проволоки и потом их припаять. Второй, путем наращивания дорожек из олова по воздуху. Для многих второй способ будет более удобным. Стоит чуть-чуть приноровиться и ремонт брелока не займет много времени. При правильно подобранной длине кончика медного провода, будет возможно достичь необходимой вязкости олова, и процесс пойдет легче.
Теперь собираем весь брелок и проверяем. Как можно заметить, выполнить недорогой ремонт брелока сигнализации Starline не так уж сложно.
После разрядки АКБ авто не реагирует на брелок от A 93.
1) Машина была обнаружена в гараже с севшим аккумулятором, соответственно при попытке открыть с брёлка ничего не произошло.
2) После открытия центрального замка с помощью ключа сработала сирена сигнализации, которую не удалось отключить. Она отключилась сама через какое то время. Авто осталось открыто. 3) Затем притащили зарядник для аккумулятора, открыли капот и снова сработала сирена с индикацией на брелке «открыт капот», но с брелка сирена все ещё не отключалась. 4) После подзарядки аккумулятора авто завелось, но перестало реагировать на брелок (основной и дублирующий) и не работает до сих пор.
Ответы 30
В салоне, где устанавливали не смогли ничего сделать.
А как же гарантия и все такое?
Если нажать кнопку на антене что то происходит?
Авто покупалось за 400 км от проживания. В салоне, где покупал сказали, мол извините, ничем помочь на расстоянии не можем, а поездка туда и обратно выходит дороже новой сигнализации и то не факт, что они что то сделают. при нажатии на антенну не происходит ничего
Придется ехать или в салон или в СЦ
Скорее всего из-за плавной засады аккумулятора «ниже плинтуса» вышел из строя модуль связи сигнализации по причине перехода схемы в аномальный режим при напряжении питания, которое не соответствует норме.
Благодарю за ответ. К сожалению, ближайший сервис Ультрастар 400 км, а те, кто устанавливал, и того дальше. Главное было понять, что проблему не решишь нажатием кнопки или сбросом клемы. Да, забыл добавить : функции сигнализации исправны: при блокировке центрального замка оригинальным ключом авто издаёт сигналил, как при постановке на охрану и при попытке открыть дверь сигнализация срабатывает и сирена орет.
Обязательные меры безопасности при зарядке аккумулятора вашего автомобиля Помните, что любой процесс заряда аккумулятора связан с подачей на аккумулятор и, соответственно, в бортовую сеть автомобиля напряжения больше номинального 12 В, которое может повредить электронное оборудование автомобиля и оборудование, дополнительно установленное на ваш автомобиль. Не используйте зарядные и пуско-зарядные устройства для заряда аккумулятора непосредственно на автомобиле без отключения клемм аккумулятора от бортовой сети в режимах: — быстрой зарядки повышенным током (режимы «boost» или аналогичные); — различных режимов СТАРТ предназначенных для запуска двигателя; — в режиме заряда 24 В аккумуляторов. Не используйте пуско-зарядные устройства для запуска двигателя без подключенного аккумулятора или с подключенными неисправными аккумуляторами (короткие замыкания в банках, разрушение пластин и т.п.) Не используйте неисправные зарядные устройства, зарядные устройства на 24 В и устройства, не предназначенные для зарядки аккумуляторов, например, сварочные инверторы. Все указанные выше устройства и режимы могут вызвать неконтролируемую подачу повышенного напряжения более 25 В и до 60 В в бортовую сеть автомобиля и привести к выходу из строя электронных компонентов автосигнализации и оборудования автомобиля. Не рекомендуется использовать метод «прикуривания» для заряда аккумулятора. Даже описанные «безопасные» способы прикуривания безопасны только для автомобиля «донора».
Сигнализация не видит брелок А91 после замены батарейки
Здравствуйте! Поменяла батарейку в брелке StarLine А91. Теперь на нем высвечивается открытый замок и антенна в левом верхнем углу при нажатии, сигнализация на него не реагирует. Открыла машину ключом, сигнализация сработала. Отсоединила аккумулятор.Подсоединила, сигнализация снова заработала. Вставила ключ, включила зажигание, нажала на кнопку Валет, подержала 3 секунды, выключила зажигание. Без изменений, сигнализация не отключается.
Ответы 4
Жаль, что никто не ответил раньше! Татьяна99, если на экране брелока в левом нижнем углу нет надписи ПИН-код, то Вам нужно сделать следующее:1. Открыть дверь И НЕ ЗАХЛОПЫВАТЬ её (делатьвсё с открытой дверью)!2. Включить зажигание (не пытаясь заводить — просто включить зажигание) — начнется тревога.3. Сделать ТРИ НАЖАТИЯ кнопки ВАЛЕТ (это не та кнопочка, что на коробочке с рожками. ЭТО СПРЯТАННАЯ КНОПКА) http://support.starline.ru/topic/482292-chto-delat-esli-signalizatsiya-ne-snimaetsya-s-ohranyi-ili-ne-reagiruet-na-brelok/ каждое нажатие должно сопровождаться вспышкой контрольного светодиода сигнализации. Если на экране брелока есть надпись ПИН-код, то надо набирать его. как — описано в инструкциях, ссылка на которые будет дальше. 4. выключить зажигание — система должна сняться с охраны и позволить завести двигатель.
На действия п.п. 2-4 у Вас 20 секунд, поэтому расположение кнопки надо знать четко и не терять время на её поиски уже при включенном зажигании.
После того, как снимете с охраны аварийно при помощи кнопки ВАЛЕТ придется перепрописывать ВСЕ ИМЕЮЩИЕСЯ БРЕЛОКИ (как минимум у Вас должен быть еще двухкнопочный брелок где-то).Для записи брелоков подготовьте их — вставьте свежие батарейки, далее:А. делаем 7 нажатий Валета — считаем вспышки светодиода.Б. Включаем зажигание — слышим 7 кряков сирены (если их не 7 или сомневаететсь в количестве — выключаем зажигание и начинаем всё заново).В. Зажимаем ОДНОВРЕМЕННО-СИНХРОННО кн.1 и 2 брелока с ЖК или обе кнопки доп. брелока и держим до кряка сирены и писка брелока. Как только пискнет/крякнет — переходим к следующему брелоку.Г. Повторяем действия п.В для всех имеющихся брелоков (максимум — 4 шт).Д. Выключаем зажигание, проверяем работу брелоков.Время на действия п.В ограничены временем 5 сек. Если не успели прописать очередной брелок — система автоматически выходит из записи — надо начинать сначала.
Всё написанное выше описано в инструкциях, которые лежат тут http://ultrastar.ru/16639/10331
Брелок был «забыт» системой охраны потому что батарейку в нем засадили «ДО НУЛЯ» — до погасания экрана. Меняйте элемент питания заблаговременно ( на экране есть индикация севшего элемента) и используйте только элементы с надписью ALKALINE (щелочные) ценой не менее 40-45р.Удачи. О результатах желательно сообщить!
Источник
Перестала работать сирена.
Ответы 11
Или выход на сирену сгорел (его сжечь могла сирена, в которой произошел коротыш или замыкание на массу неудачно проложенного провода от блока до сирены. ) или Вы не так измеряете.
как проверить отдельно сирену?
Была проблема с сиреной. Отключил её и подключил на акум. Заорала как миленькая. Снял блок управления сигнализации, разобрал и действительно прогорел транзистор В772. Выпаял, купил новый, впаялся и всё заработало. Только отпаивать нужно аккуратно. Я когда выпаивал оторвал пятаки. После пришлось восстанавливать проводками к дорожкам. А так всё работает. Спасибо за совет!magnifier_20210306_154311.png 20210307_163002.jpg 20210307_160118.jpg 20210307_162956.jpg
Предохранители на вид целые (не мерил).
Провод проложен аккуратно, примотон тряпичным скотчем к родному жгуту проводов. Соединение серого с проводом сирены пропаяно и в термоусадочном кембрике.
Ремонт гарантийного оборудования СтарЛайн должен производиться исключительно в авторизованных сервис-центрах.
Самостоятельное выполнение ремонтных работ может повлечь за собой лишение гарантии.
Было подобное на А93. После обесточивания системы минут на 10, всё заработало, пробуйте.
Вопрос: как аккуратно вытащить пин разъёма для замены провода на новый?
Вопрос: как аккуратно вытащить пин разъёма для замены провода на новый?
Де медицинские иголки тонкие сплющиваем и втыкаем в гнездо с лицевой стороны так, чтобы они были вертикально по бокам контакта.
Раз всё-равно ковыряюсь с сиреной, то задумался параллельно с сиреной подключит клаксон. На всяких китайских сайтах полно генераторов импульсов. Такое можно через реле на клаксон.
Вопрос такой: в инструкции есть подключение к клаксону. Я правильно понимаю что это к отдельному клаксону или так-же можно и к родному? Если к родному, как развязать грамотно родной сигнал и сигнал с Starline реле? Подключаться на клаксоне или где-то под рулевой колодкой?
Я правильно понимаю что это к отдельному клаксону или так-же можно и к родному?
Дело вкуса и знаний в релейной электротехнике как минимум.
Если к родному, как развязать грамотно родной сигнал и сигнал с Starline реле?
плохо отнесется реле к такому сигналу.
Подключаться на клаксоне или где-то под рулевой колодкой?
А можно и параллельно контакту штатного реле сигнала и коммутировать уже +12 непосредственно на штатный сигнал).
Источник
Что делать, если сигнализация перестала видеть брелок после замены батарейки?
Если замена элемента питания не помогла решить проблему и сигнализация Старлайн не реагирует на брелок, придется заняться его ремонтом:
Откройте заднюю крышку устройства и извлеките из него батарейку. В зависимости от модели демонтаж может выполняться отщелкиванием задней крышки или ее демонтажем после откручивания болта.
Разберите корпус устройства, оцените его состояние. Выполните его визуальную диагностику на предмет повреждений платы и наличия трещин. Если на корпусе есть микротрещины, через них внутрь коммуникатора будет попадать влага, которая приведет к его поломке.
При наличии грязи и пыли внутри устройства воспользуйтесь мягкой щеткой для очистки внутренней составляющей коммуникатора. С целью удаления загрязнений не допускается использование спиртовых растворов или растворителей. Обработка платы такими жидкостями приведет к разрушению конденсаторных устройств.
Оцените состояние контактных элементов на плате. Если видно, что они повреждены, их надо заново перепаять, для этого потребуется паяльник с тонким жалом
Уделите внимание диагностике кнопок — их контактные элементы при длительной эксплуатации сигналки выходят из строя чаще остальных. На кнопках имеются специальные пружинки
Если они износились, надо приобрести новые клавиши и припаять их к плате.
Если у вас есть мультиметр, то с помощью этого тестера выполните диагностику параметра напряжения на проводниках. Проверьте работу диодной лампочки.
Процедура ремонта коммуникатора Старлайн в домашних условиях показана каналом Синий Бокс Уфа.
Подведем итоги
С учетом приведенной выше информации становится понятно, что основные причины выхода из строя сигнализации могут быть связаны как с поломками, так и с программными сбоями. Еще система может работать не стабильно в том случае, если есть проблемы по питанию, АКБ находится в неисправном состоянии и т.д.
При этом важно сразу произвести диагностику, так даже малейшие признаки неполадок могут быть предвестниками более серьезных проблем, которые возникнут в будущем. Например, если сегодня сигнализация срабатывает через раз или иногда блокирует ДВС без причины, то через время вполне блокировка может произойти на ходу, двери машины открыть не удастся и т.п.. Еще добавим, что если сигнализация новая (на гарантии) и/или недавно в машину ставились дополнительные элементы, лучше отказаться от попыток ремонта своими руками
В этом случае необходимо сразу обратиться с претензией в тот центр, где устанавливался охранный или противоугонный комплекс или другое оборудование
Еще добавим, что если сигнализация новая (на гарантии) и/или недавно в машину ставились дополнительные элементы, лучше отказаться от попыток ремонта своими руками. В этом случае необходимо сразу обратиться с претензией в тот центр, где устанавливался охранный или противоугонный комплекс или другое оборудование.
