Не работает спидометр на ваз 2114: причины неисправности

Возможные неисправности спидометра ваз 2114

Основная, исторически сложившаяся, функция спидометра остается необходимой только для выполнения правил дорожного движения. Информация о скорости движения автомобиля используется электронным блоком управления для поддержания стабильных режимов подачи питающей смеси.

Симптомы

Характерными признаками, свидетельствующими о некорректном функционировании, поломке измерителя скорости, являются:

	Не светится панель приборов (отсутствует питающее напряжение приборов при повороте ключа зажигания);
	Не отклоняется, прыгает указательная стрелка во время движения автомобиля;
	Показание скорости отличается от реального значения.

Возможные причины:

перегорел предохранитель F19 в монтажном блоке;
червячная передача, выполненная из пластмассы, разрушается (червяк, шестеренки);
отломался конец троса, заходящий в зацепление передаточного механизма КПП;
перегнулся, разрушился кожух троса;
обрыв сигнального, питающего проводов датчика скорости;
окислились, пропали контакты в разъеме;
проблемы с электроникой датчика;
вышел из строя спидометр на приборной панели;
выполнена замена колес с другим наружным диаметром;
прибор заменен другим, не сделана калибровка;
датчик скорости не соответствует передаточному числу редуктора (внешнее отличие по цвету).

Дергается стрелка спидометра ВАЗ-2109

Зачастую для устранения проблемы потребуется демонтаж приборной панели. Это занимает много времени, хотя справится с данной задачей практически каждый. Чтобы выполнить демонтаж, нужно достать магнитолу и прикуриватель, аварийную лампу и выкрутить все необходимые крепления. Теперь можно приступать к непосредственному ремонту.

Если стрелка спидометра дергается при наборе скорости, то, скорее всего, дело в приводе, который вышел из строя. Поэтому нужно снять привод, шестерни, а также уплотнители. Последние необходимо заменить на новые. Дальше желательно провести дефектовку шестеренок. Если грани на них слизаны, то меняем.

Помимо этого, желательно проверить тросик. Вполне вероятно, что он задевает что-то во время езды, что и становится причиной скачков стрелки спидометра. При необходимости тросик заменить и смазать. Дальше осуществляем сборку.

Проверка и замена датчика скорости ВАЗ 2107

Во время движения автомобиля датчик скорости ВАЗ 2107 (инжектор) формирует данные о скорости, поступающие на электронный блок управления двигателем. Его поломка вызывает ошибки управления впрыском и приводит к падению мощности двигателя и увеличению расхода топлива. Проверить и заменить датчик можно самостоятельно. Для этого понадобится гараж со смотровой ямой, шлицевая отвертка, ключ на 22 и мультиметр или контрольная лампа.

Принцип работы датчика скорости ВАЗ 2107

Работа датчика скорости основана на эффекте Холла, который описывает возникновение электрических импульсов во время размещения в магнитном поле проводника с постоянным током. Датчик формирует импульсы во время вращения выходного вала КПП ВАЗ 2107. За время прохождения автомобилем километра пути датчик скорости ВАЗ 2107 формирует около 6000 импульсов, частота которых позволяет определить текущую скорость движения.

Где находится датчик скорости ВАЗ 2107

Датчик закреплен на коробке передач в механизме привода троса спидометра. Чтобы снять и проверить его, придется отсоединять трос спидометра КПП.

Признаки неисправности

Главный признак проблем в работе датчика — выдача соответствующего кода ошибки бортовым компьютером. Неисправности могут проявить себя в других признаках:

повышенный расход топлива;
плохая тяга двигателя;
неработающий или работающий с большой погрешностью спидометр;
нестабильный холостой ход.

Внимание! Эти четыре симптома могут быть вызваны проблемами с другими узлами автомобиля

Причины неисправности датчика

Конструкция датчика достаточно надежна. Причиной поломки обычно становятся окислившиеся контакты на датчике или обрыв проводов, которые идут от датчика к ЭБУ двигателя.Контакты следует осмотреть, при необходимости зачистить и смазать “Литолом”. Поиск обрыва проводов лучше начать с мест вблизи от штекера. Там они чаще изгибаются, соответственно, перетираются и ломаются. Заодно стоит проверить заземление датчика. Сопротивление в его сети должно быть порядка 1 Ома. Если поломка не выявлена, необходимо проверить сам датчик скорости. Для этого придется снять его с автомобиля.

Как снять датчик скорости ВАЗ 2107

Чтобы демонтировать датчик скорости, необходимо выполнить такие операции:

установить автомобиль над смотровой ямой;
включить стояночный тормоз;
подставить противооткатные башмаки под колеса;
из смотровой ямы, используя шлицевую отвертку, открутить гайку троса привода спидометра;
отстыковать трос от коробки переключения передач;
ослабить пластиковый хомут, который стягивает жгут проводов, идущий от датчика скорости;
надавить на пружинные фиксаторы и отстыковать колодку от датчика скорости;
ключом на 22 выкрутить датчик из привода спидометра;
извлечь датчик скорости.

Датчик скорости ВАЗ 2107 можно проверить, используя мультиметр или “контрольку”. Для установки датчика необходимо проделать вышеприведенные действия в обратном порядке.

Проверка датчика скорости

Проще всего проверить датчик скорости, установив на его место новый. Цена детали невысокая, поэтому это самый простой и быстрый способ убедиться в его работоспособности или поломке. Если же нового датчика скорости ВАЗ 2107 под рукой нет, стоит сначала проверить старый, а потом уже отправляться в магазин за новым.Для проверки работы датчика скорости понадобится небольшая пластиковая трубка с диаметром, соответствующим толщине оси датчика, и вольтметр (мультиметр). Проверка выполняется в такой последовательности:

подключить вольтметр к выходу датчика, подающему электросигналы, и к “массе” автомобиля;
надеть трубку на ось датчика;
вращать трубку.

При вращении трубки напряжение на выходе датчика должно расти пропорционально скорости вращения. Если этого не происходит, необходима замена датчика скорости ВАЗ 2107.

Совет: аналогичным образом можно проверить датчик скорости непосредственно на автомобиле. Для этого надо вывесить одно из ведущих колес, подключить вольтметр к выходу датчика и “массе” и начать вращать колеса. Если появляется напряжение и импульсы — датчик исправен.

Вместо вольтметра можно использовать контрольную лампу. В этом случае при проверке работоспособности на “плюсовой” вывод датчика скорости необходимо подать напряжение. Если при вращении датчика лампа мигает, проблема не в датчике. Придется проверить другие узлы и детали “семерки”, способные оказать влияние на работу ЭБУ двигателя.

semerkavaz.ru

Спасибо Не нравится SVIY 22 Июл 2011

Пробывал сегодня тестировал панель по вашему совету. Все норм стрелки бегают 3 раза и стают на 0.

_______ Заряд АКБ при заведенной показывает 13,9 это если завел и ничего не включено. АКБ выходит почти 2,5 года служит. (хотя зимою было только 2). _______

На счет массы то это может быть, так как я когда-то заметил что за панелью что-то тарахкотело, так как открутилось, но потом грохот исчез и я как-то про это дело совсем забыл.

________ Как снять приборку? Нужно всю торпеду снимать или там все проще? Там никаких пломб и т.д. нет я ничего не нарушу, а то сам полезу а потом с гарантии снимут авто. Сообщение отредактировал SVIY: 22 Июль 2011 — 06:02

Не работает спидометр на ВАЗ 2114

Если не работает спидометр на ВАЗ 2114, то причину следует искать не только в основных узлах. Наиболее распространённой причиной неисправности спидометра является сбой в работе датчика скорости, который сидит на коробке передач. Таким образом, регулятор следует искать в районе правого внутреннего ШРУСа. Необходимо заметить, что устройство заворачивает на тело механического привода, корпус которого состоит из двух шестерёнок из пластмассы.

Известно, что импульсные сигналы с указанного датчика отправляются на электронный контроллер, который производит регулирование систем, с учётом анализа показаний. Указанная информация используется контроллером управления не только в целях отображения показателей на спидометре автомобиля, а также для контролирования функционирования двигателя в холостом режиме.

Учитывая данную картину, можно прийти к выводу, что неисправность ДС определяется по признакам отказа спидометра и неравномерной работы, по неустойчивому функционированию агрегата в холостом режиме. В итоге, данные неисправности являются взаимосвязанными.

Безусловно, протестировать исправность датчика скорости можно с помощью бортового компьютера, запустив режим самодиагностики. При отсутствии импульсного сигнала, передаваемого датчиком на контроллер, появится сообщение в виде кода Р0500. По поводу датчика скорости следует заметить, что можно легко проверить исправность устройства.

Процедура проверки ДС:

• Необходимо открыть капот автомобиля. • Для удобства можно убрать адсорбер. • В районе ШТРУСа нужно искать провод, который идёт собственно на датчик. • Устройство располагается под дроссельным узлом.

Добравшись до датчика необходимо осмотреть прибор и определить работоспособность устройства. Дело в том, что родной датчик модели оснащён пластиковым штоком, который довольно часто ломается. На пластиковом штоке расположена приводная шестерня. По причине поломки детали и срезания зубьев шестерёнки нередко наблюдаются неисправности в работе датчика.

Подавляющее большинство специалистов рекомендуют заменить ДС на устройство с надёжным металлическим штоком, чтобы предупредить возможность регулярной замены прибора

В ходе замены, следует обратить внимание на цвет шестерён. Дело в том, что модель ВАЗ 2114 комплектуется агрегатами с разным объемом и в зависимости от различных передаточных чисел основной пары, меняются числа привода спидометра

Таким образом, цвет шестерёнок обязательно должен быть одинаковым. В результате, неисправности привода спидометра необходимо заменить родной датчик, на вариант, оснащённый металлическим штоком.

Кроме проверки устройства также рекомендуется прозвонить все контакты в колодке. Следует искать обрыв в электрической цепи, а также замерить напряжение на контактах. Для тестирования, как правило, используется мультиметр, который можно прибрести в магазине. В данном случае актуален режим вольтметр.

После контактов и датчика, можно приступить к проверке контроллера. Однако, процедуру рекомендуется доверить специалистам. В целом, при неисправности спидометра, поиск причины желательно начинать с визуального осмотра прибора. Только после тщательного осмотра спидометра можно приступать к прозвону контактов и проверке датчика скорости.

В рамках статьи удалось рассмотреть лишь несколько распространённых причин. Не следует забывать о том, что существует множество причин, приводящих к подобной ситуации. Более подробную информацию о других причинах, можно найти на сайте.

Не работает спидометр на ВАЗ 2114

Процедура проверки ДС:

• Необходимо открыть капот автомобиля.• Для удобства можно убрать адсорбер.• В районе ШТРУСа нужно искать провод, который идёт собственно на датчик.• Устройство располагается под дроссельным узлом.

Устранение поломки

Поломка механического привода спидометра случается редко, но и устранить ее сложнее. Купив новый тросик, нужно произвести разборку и замену в такой последовательности:

Открутить и снять панель приборов. Тут придется потрудиться, чтобы снять пластиковые декоративные накладки, выкрутить все саморезы и снять зажимы.
Отсоединить разъемы выключателей ближнего света, аварийных и габаритных огней.
Извлечь магнитолу, отсоединить провода от прикуривателя и открутить саморезы крепления панели.
Вытащить из блока спидометра конец гибкого вала. Второй конец открутить от коробки передач, он вмонтирован в кожух дифференциала с верхней стороны.

Замена электронного датчика скорости выполняется гораздо проще и требует меньше времени. Перед выполнением работ необходимо убедиться, что причина именно в датчике, а не в проводке или контактах. Для этого контакты следует очистить, а изоляцию проводов проверить визуально.

Приготовив набор ключей, пассатижи и отвертки, можно приступать к замене прибора, соблюдая следующий алгоритм:

Отсоедините минусовый контакт аккумуляторной батареи (массу). Демонтируйте воздушный фильтр и патрубок воздуховода.
Отключите разъем от датчика и очистите место его установки от грязи, чтобы при снятии она не попадала внутрь коробки передач.
Рожковым ключом на 22 мм ослабьте и открутите гайку датчика. Извлеките его, а отверстие прикройте тряпкой.
Поставьте новый измеритель, при этом сильно затягивать гайку не нужно. Подключите разъем, установите воздушный фильтр и поставьте клемму аккумулятора на место.

На автомобили поколения Самара-2 устанавливались несколько разновидностей приборных панелей от разных производителей: АвтоПрибор (АП) и Счетмаш (Россия), VDO (Германия). Конструкция автомобилей с немецкими панелями значительно лучше. Во-первых, отличие в качестве пайки, из-за которого реже возникают проблемы, связанные с прогоранием дорожек. Во-вторых, хвостовик привода датчика скорости металлический, тогда как на автомобили с приборками АП устанавливался пластиковый. Различие в скорости их износа может составлять десятки раз.

Панель приборов VDO

Также на автомобилях семейства Самара-2 можно встретить стайлинговые панели Gamma или Pro-Sport. Схемы подключения у автомобилей с приборными панелями разных видов отличаются, но большинство причин неисправностей одинаковы.

Особенности работы

Теперь разберемся, как все работает. Данные ДС получает, как и при механическом приводе – от КПП, точнее от вращения одного из ее валов.

Мало того, на ВАЗ-2114 для срабатывания датчика необходима подача на него вращения. Для этого предусмотрен шестеренчатый привод, который представляет собой шток с шестеренкой, входящей в зацепление с шестерней вала КПП.

Раньше к этому штоку подсоединялся приводной трос, тянущийся в салон к спидометру.

В ВАЗ-2114 надобность в тросе отпала, а на шток надевается датчик с тремя выводами для подключения проводки.

Такой вид ДС – язычковый, более распространен на этой модели, хотя со временем этот вид был заменен на датчик, функционирование которого основано на эффекте Холла, который является уже бесконтактным, то есть никакого привода у него нет.

Что касается датчика, у которого имеется привод, то установлено, что на каждый километр пути датчик скорости передает определенное количество импульсов. Беря в расчет это значение, ЭБУ высчитывает скорость движения авто и пройденный путь.

Все просто, чем меньше промежуток времени, за который поступило необходимое количество импульсов от ДС, тем скорость выше. Таким образом высчитывается и пройденный путь.

Неисправности на ВАЗ

Перестал работать спидометр на ВАЗ.

В большинстве отечественных автоспидометры и одометры являются механическими. Так, при выходе из строя механического одометра основной причиной (почти всегда) является обрыв троса.

Данную проблему можно легко диагностировать по характерному шуму в передней части приборной панели.

После обрыва стальные проволочки начинают задевать внутреннюю часть оболочки и «звенеть». Основная причина обрыва – большой радиус кривизны при монтаже троса.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Что делать если гонит масло через сапун

Неисправность механического спидометра может проявляться по-разному. К примеру, стрелка на приборе часто лежит «мертвым грузом» или, наоборот, показывает заведомо ложную информацию.

В такой ситуации нужно убедиться в работоспособности датчика скорости и наличия на нем напряжения. Также осмотрите клеммы на факт попадания влаги.

Если напряжение на датчике есть, то проблему нужно искать в самом устройстве. В такой ситуации его проще всего заменить.

Бывает, что неисправность датчика связана с какими-то механическими повреждениями. В этом случае можно попробовать разобрать привод и устранить проблему своими силами.

В случае, когда напряжение на датчике отсутствует, необходимо проверить все электрические соединения на пути к устройству — провода, колодки, клеммы. Вполне вероятно, что имеет место обрыв или окисление контактов.

В новых автомобилях установлены электронные спидометры и одометры, к которым поступают данные от датчика скорости на КПП.

Следовательно, поломки может быть две – либо в самом одометре (в этом случае необходимо менять приборную панель полностью).

Либо в датчике (о нем мы говорили выше).

Неисправности тахометра ВАЗ.

В тахометре ВАЗ причины неисправности могут отличаться, в зависимости от видов двигателя.

На карбюраторном авто от тахометра идет три провода.

Один провод соединяется с клеммой «К» катушки зажигания, а по двум другим подается питание (соответственно, «плюс» и «минус»).

Чтобы выяснить причину поломки, необходимо отсоединить клеммы, идущие к тахометру и подключить последний напрямую к АКБ (клемма «К» остается на месте).

Теперь можно пробовать заводить мотор. Если тахометр не «ожил», тогда проблема в самом приборе или зажигании. Если же указатель числа оборотов двигателя работает нормально, тогда неисправность нужно искать в проводке.

На авто с инжектором к тахометру подключено четыре провода.

Из них первый идет к ЭБУ, второй – к датчику положения коленвала, а третий и четвертый – питание.

В этом случае выявить неисправность можно лишь путем компьютерной диагностики. Без данной работы все, что доступно – осмотр колодки и попытка заменить датчик коленчатого вала.

Если вы меняли высоковольтные провода на силиконовые, то это также может привести к дерганью стрелки.

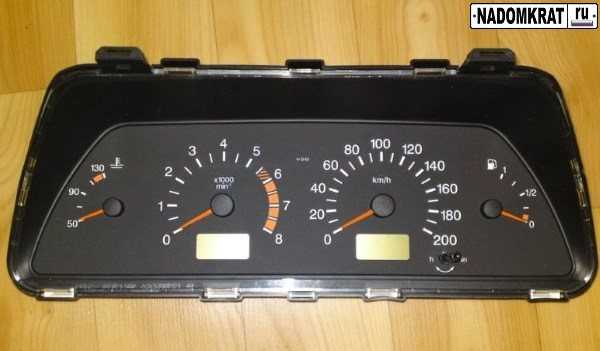

Основные элементы панели

Основное место на приборной панели отведено для тахометра и спидометра, датчика количества топлива и текущей температуры жидкости в системе охлаждения. Разберем основные обозначения на панели ВАЗ 2114 детальнее.

Тахометр ВАЗ 2114 – это стрелочное устройство, сигнал на которое подает бортовой компьютер четырнадцатой. На тахометр выводятся данные о количестве оборотов коленного вала в текущий момент времени. Тахометр разделен шкалами на 5 единиц, оцифровывается из которых каждая вторая. Максимальное числовое значение оборотов – 80.

Чтобы узнать реальные обороты двигателя при движении автомобиля показатель тахометра необходимо умножать на 100. К примеру, если стрелка расположена на отметке 40, значит коленвал выполняет 4000 оборотов в минуту.

Производителем указана критическая величина оборотов, при достижении которой двигатель четырнадцатой может выйти из строя из-за чрезмерной нагрузки. На приборе она выделена красной штриховкой, эта величина составляет от 6000 до 8000 оборотов.

Под тахометром расположено электронное окошко, на которое выводятся данные о текущем времени и температуре воздуха окружающей среды.

Четырнадцатая обладает индукционным стрелочным спидометром, который расположен в правой части приборной панели. Спидометр также поделен на секторы, величина деления – 10 километров. Максимальная отметка – 200 км.

Спидометр работает от датчика измерения скорости. расположенного внутри коробки переключения передач. Стоит учитывать, что все индукционные спидометры, в том числе и тот, что установлен на четырнадцатой, обладают допустимым уровнем погрешности в 5 км/час.

Снизу стрелки спидометра находится электронный экранчик, на котором можно увидеть данные об общем пробеге автомобиля и пробеге с последней точки отсчета. Точку отсчета может устанавливать сам водитель, для этого под цифрой 200 на спидометре расположен ручной переключатель, сбивающий текущий отсчет пробега к нулю.

Датчик количества бензина

Справа на панели приборов ВАЗ 2114 (приборная панель ВАЗ 2114 и обозначение индикаторов на панели приборов ВАЗ 2113 полностью аналогичны четырнацатой модели) расположен стрелочный датчик текущего количества топлива в бензобаке.

Шкала датчика разделена на три отметки: 1 – полный бак, ½ — бак заполнен на половину, 0 – пустой бак.

Рядом с датчиком расположен цветовой индикатор – лампочка, которая загорается оранжевым цветом тогда, когда уровень топлива близок к критическому минимуму. При загорании лампочки необходимо в течение 20-30 километров дозаправить автомобиль.

Датчик температуры жидкости в системе охлаждения

Датчик температуры охлаждающей жидкости разделен градациями на 20 единиц. Минимальная температура – 50, максимальная – 130 градусов. Критическая зона температуры начинается с 105 градусов, она отмечена красной штриховкой.

Если охлаждающая жидкость четырнадцатой закипает, то необходимо тут же остановить автомобиль и заглушить двигатель, поскольку езда в таком режиме чревата серьезными неприятностями, вплоть до полной поломки мотора.

Если не работает датчик температуры на приборной панели ВАЗ 2114, необходимо проверить проводку, посредством которой датчик подведен к емкости с охлаждающей жидкостью. Также возможно окисления контактов датчика, их необходим либо протереть растворителем, либо заменить датчик на новый.

Ремонт неисправности

По факту, если не работает спидометр ВАЗ-2115, причины чего уже установлены, ремонт датчика скорости на этих моделях ВАЗа никто не проводит. Гораздо быстрее и проще заменить этот узел целиком. Его стоимость составляет около 400 рублей, что не так уж и дорого. Чтобы приступить к процессу замены спидометра, следует загнать автомобиль на яму, и подготовить:

Отвертки.
Плоскогубцы.
Набор гаечных ключей.

Если ямы неподалеку нет, то изначально нужно снять клеммы с АКБ, а затем убрать воздушный фильтр и только потом впускной патрубок. Далее снимаете клемму с самого датчика спидометра. Однако если в машине применен тросовый привод на спидометр, то снять надо и его.

Читать дальше: Лада приора снятие двигателя

Далее необходимо очистить рабочую зону от пыли, мусора и масла. Затем приступить непосредственно к замене детали:

Демонтируйте контактную колодку, используя кнопки, которые деактивируют пружинный фиксатор.
Гаечным ключом на 21 снимите датчик скорости.
Прикрепите новый датчик таким образом, чтобы точно попал он своим штоком в фиксирующую втулку.
Затяните обратно резьбу ключом на 21. Не пережимайте, чтобы не повредить целостность пластикового корпуса спидометра.

По итогу проделанных работ результат можно оценить сразу же: если спидометр не садится в гнездо, значит, во втулку его шток не продвинулся. Поэтому вышеописанную процедуру вам придется повторить до достижения успеха. Когда спидометр установлен, далее надо вернуть на место все демонтированные детали, подключить питание и проверить работу нового датчика во время движения авто.

Мне часто задают вопросы по подключению датчика скорости на европанели. Я и сам разбираться в схемах начал недавно, но подробная статья с картинками никому не повредит. Если коротко — вкручиваем датчик в коробку, кидаем к нему питание и массу, а его сигнал выводим на Х7-7.

Если подробно. Находим подходящую схему электроцепи автомобиля. Например, схема 21099 в комплектации люкс — с панелью, проводкой и монтажником от четырки:

На что следует обратить внимание!

Если Вы ставите на зубилу панель приборов 2114, используете подторпедную проводку 2114 и блок предохранителей 2114, то подключение спидометра делается толькопод капотом . Нужно всего лишь подключить к датчику три провода. Дальше через блок и проводку всё дойдет куда нужно.Но если Вы используете подторпедную проводку от 2109/2108 или же оставили старый блок предохранителей, то данная статья поможет Вам лишь в общих чертах понять суть подключения, ведь номера контактов и колодок будут другими.

И так, подключение. Берём схему и ищем на нём сам датчик. Позиция 27, нашли!

Теперь отслеживаем по схеме, куда они ведут. Оранжевый

провод уходит вниз и подключается к датчику уровня тормозной жидкости. Это общий плюс по одному проводу от монтажного блока (не сигнал! ). Питание по этому проводу приходит не постоянно, а от зажигания. Теперьчерный . Это масса, минус, кузов — называйте как хотите. Подключается по месту или от любого провода массы под капотом по-близости. И самое интересное —серый провод. Он отправляет сигнал на стрелку спидометра, которая и показывает нашу скорость движения. Так же по этому сигналу крутится километраж электронного одометра. Как видно по схеме, серый провод переходит в белый — это жгут проводов. Чтобы понять, откуда он теперь из этого жгута выйдет, просто ведём пальцем по нему, пока не увидим провод такого же цвета. Направление движения по жгуту показывает уходящий провод под углом 45. Наш серый провод под этим углом уходит вверх. Правильно, идем вверх! Оттопыриваем сардельку и медленно идем вверх по белому жгуту:

Читать дальше: Замена масла в халдекс вольво хс70

Для законченности рассказа добавлю, что и куда уходит дальше. Рядом, на схеме блока предохранителей, ищем наш входящий Х7-7.

Как видите, туда так же подходит серый провод. Он используется для инжекторных машин, то есть идет на блок ЭБУ. У меня этот провод тоже есть, и ничем не мешает работе спидометра. Вот собственно и вся цепь подключения! Напоминаю, что в европанельной подторпедной проводке в салоне это всё уже проложено и связано, нужно только подключить сам датчик под капотом к монтажнику и всё будет работать!

При эксплуатации автомобилей «десятого» семейства от АвтоВАЗа нередко возникает вопрос, почему на ВАЗ 2115 не работает стрелка спидометра. Ведь далеко не у каждого автолюбителя настолько развито ощущение скорости движения, чтобы ездить с неработающим указателем. Зато данное ощущение хорошо развито у камер слежения, фиксирующих нарушения скоростного режима. Диагностировать и устранить эту неисправность может и сам автолюбитель, если найдет немного времени.

Прыгает и дергается стрелка спидометра

В этой ситуации нам в очередной раз поможет диагностический адаптер. Стоит он копейки, но при грамотном подходе выручает очень часто.

А вот пошаговое руководство, как настроить и использовать

Как же нам поможет адаптер?

Суть в том, что на автомобилях с системой управления двигателем, сигнал с датчика скорости подается параллельно на панель приборов и на блок управления двигателем (ЭБУ). А в некоторых случаях на ЭБУ, а с ЭБУ уже на панель приборов.

Вот я красным нарисовал для наглядности

А как я всегда говорю – при подключении адаптера к диагностическому разъему, мы начинаем видеть все “глазами ЭБУ”.

Поэтому тут уже не сложно догадаться, как определить направление поиска причины прыгающей стрелки спидометра.

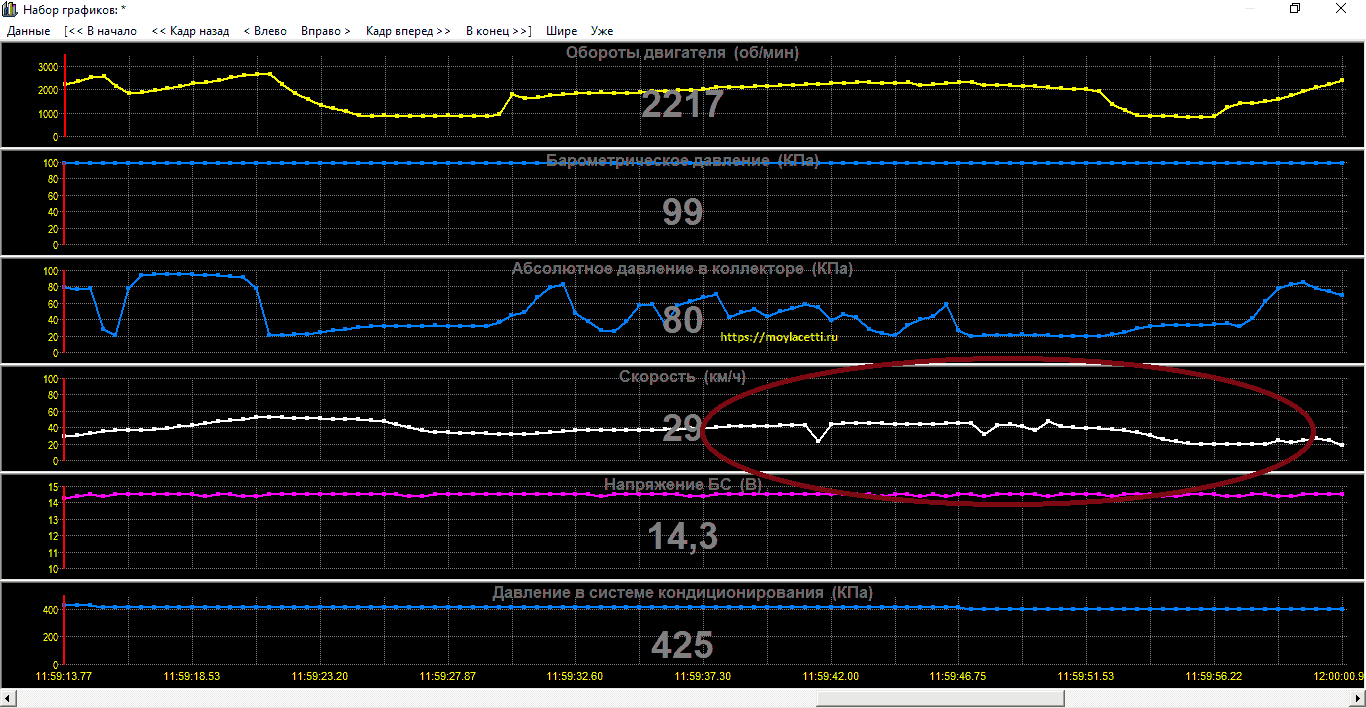

Человек едет за рулем и следит за спидометром. Я сижу рядом и слежу за показаниями скорости в диагностической программе.

Если стрелка спидометра прыгает, а график скорости в программе ровный, значит проблема в направлении панели приборов.

А если стрелка дергается, и график тоже с “провалами”, значит проблема в направлении датчика скорости и его привода.

Именно так произошло и в нашем случае. Вот эти провалы означают нестабильный сигнал с датчика скорости.

Значит лезть в панель приборов не имеет смысла. Необходимо двигаться в сторону датчика скорости.

Устранение поломки

Открутить и снять панель приборов. Тут придется потрудиться, чтобы снять пластиковые декоративные накладки, выкрутить все саморезы и снять зажимы.
Отсоединить разъемы выключателей ближнего света, аварийных и габаритных огней.
Извлечь магнитолу, отсоединить провода от прикуривателя и открутить саморезы крепления панели.
Вытащить из блока спидометра конец гибкого вала. Второй конец открутить от коробки передач, он вмонтирован в кожух дифференциала с верхней стороны.

Отсоедините минусовый контакт аккумуляторной батареи (массу). Демонтируйте воздушный фильтр и патрубок воздуховода.
Отключите разъем от датчика и очистите место его установки от грязи, чтобы при снятии она не попадала внутрь коробки передач.
Рожковым ключом на 22 мм ослабьте и открутите гайку датчика. Извлеките его, а отверстие прикройте тряпкой.
Поставьте новый измеритель, при этом сильно затягивать гайку не нужно. Подключите разъем, установите воздушный фильтр и поставьте клемму аккумулятора на место.

В автомобилях ВАЗ 2115 «Самара» используется 2 разновидности датчиков скорости — от брендов Bosch и General Motors. Первые отличаются квадратной формой разъема, вторые — круглой. Эти особенности не оказывают влияния на принцип работы и порядок замены детали. Также встречаются элементы российского производства типа Январь-4, имеющие круглый разъем.

Ваз 2114: замена датчика скорости – не проблема

Датчик (ДСА, контролер, измеритель здесь и далее по тексту) скорости ваз 2114

Если двигатель вашего автомобиля глохнет в режиме холостого хода, скорее всего вам необходимо заменить датчик скорости ваз 2114. Хотя не стоит торопиться, эта проблема может быть связана не только с измерителем скорости, причина так же может крыться в: ДМРВ (датчик массового расхода воздуха), ДПДЗ (датчике положения дроссельной заслонки), РХХ (регуляторе холостого хода), ДПКВ (датчике положения коленчатого вала). Если работает нестабильно либо не работает спидометр, расход топлива возрос, тяга двигателя упала, то тогда стоит проверить измеритель скорости. Замена его своими руками – задача посильная каждому, так как требует минимум инструмента и больше ничего. В современные автомобили в наше время все чаще устанавливаются инжекторные двигатели. Все процессы регулируются и контролируются встроенным компьютером, данные в который о работе всех агрегатов автомобиля поступают от контролеров.

Неисправный контролер дает неправильные данные, что приводит к сбою работы компьютера и всех систем автомобиля. К таким контролерам относится и рассматриваемый нами ДСА:

Измеритель скорости автомобиля (ДСА- сокращённо) необходим для передачи специальных импульсов скорости автомобиля на регулятор.
Регулятор, используя импульсы измерителя, контролирует стабильную работу двигателя в режиме холостого хода, и при помощи РХХ управляет подачей воздуха, направляемого в обход дроссельной заслонки.
Частота сигналов измерителя прямо пропорциональна скорости движения автомобиля.
