Подсветка приборной панели своими руками: замена лампочек в приборной панели

Почему не горит подсветка в приборной панели ВАЗ

Контакт платы с лампой должен быть хорошо соединен, в ином случае концы контактов следует зачистить, подогнуть, при необходимости заменить ламповый патрон. Если перестала работать подсветка, вышла из строя магнитола, замене подлежит предохранитель. Может повреждение находится не в предохранителе, а в проводке, которая также требует замены. Хотя это и хлопотное занятие, но оно того стоит.

Все стремятся сделать салон эффектным, уютным. Приборная панель — излюбленное место для тюнинга. Чтобы приборы панели выглядели стильно и современно, их можно модернизировать. Рассмотрим, как делают тюнинг подсветки. Улучшение внешнего вида транспортного средства можно провести самостоятельно, так как процесс совершенно не сложный. Первым делом необходимо сменить обычные желтые лампочки на яркие светодиоды.

Китайские диоды дешевле, но прослужат они совсем не долго. Чтобы свет исходил из диодов прямо, на них надевается термоусадка, а стрелки будут хорошо видны даже в темноте.

Диодные провода соединяются с подсветкой от машинной печки. Для смены цвета стрелок под каждую стрелку подставляется красный диод.

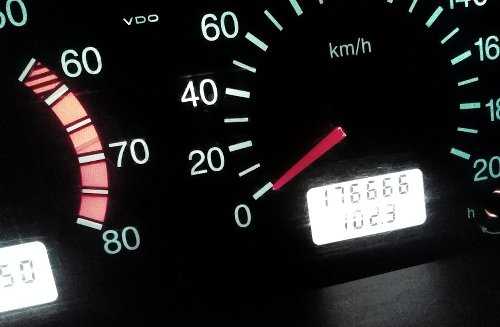

Свет у стрелок приобретет насыщенный ярко — красный цвет, что заметно обновит панель. Популярны синие лампочки подсветки. Тюнингу подлежит и центральная панель, респект обеспечен. Свечение становится мягким, на раздражающим глаза при езде.

Как сделать подсветку приборной панели диодами

Многие автолюбители не довольны подсветкой своей приборной панели в вечернее и ночное время. А ведь некачественная подсветка или ее полное отсутствие негативным образом сказывается на безопасности дорожного движения. Поэтому многие умельцы своими руками занимаются автотюнингом, делая дополнительное освещение своего автомобиля. И в первую очередь делается освещение приборной панели.

Очень часто для этих целей используют светодиоды, которые обладают массой преимуществ и позволяют создать своими руками качественное освещение внутри салона автомобиля. Данная статья расскажет вам, каким образом можно у становить в приборной панели такой тип подсветки и нюансы, которые следует соблюдать в данной ситуации.

Нюансы выбора

Сейчас продается множество модификаций диммеров, рассчитанных на разные типы ламп и осветительных приборов.

Ориентируясь на использование ламп накаливания, необходимо выбирать регуляторы, подходящие для них по следующим критериям:

По техническим и эксплуатационным характеристикам. Обычно для них используют светорегуляторы с симисторами. Они менее капризны и просты в устройстве.
По суммарной нагрузке, которую способен выдержать светорегулятор. Информация об этом указывается на устройстве, например 300 W обозначает, что прибор может обслуживать люстру с 5 лампами на 60 Вт. Покупать лучше светорегулятор с некоторым запасом нагрузки, для данного случая подойдет диммер на 350 W.
По планируемому месту установки. В зависимости от места монтажа следует покупать светорегулятор модульного, моноблочного или вмонтированного типа.
По характеру управления: с помощью клавиш, кнопок или с помощью сенсора. Выбор по способу управления зависит от личных пожеланий, многофункциональности устройства, удобства использования и стоимости регулятора.

Преимущества и недостатки диммеров

К положительным качествам приборов можно отнести:

Комфортную обстановку для проведения мероприятий. Атмосфера может быть освещена яркими лампами, а под тихий вечер кино можно приглушить освещение.
Снижается потребление электроэнергии за счет контроля над группой ламп, которые легко отключаются при необходимости.
Увеличивается срок эксплуатации осветительных приборов.
Многофункциональность устройства – включение, выключение, регулировка яркости.
Управление может осуществляться на расстоянии.
Монтаж позволяет отказаться от установки дополнительных источников освещения.

Несмотря на обширный перечень преимуществ, приборы имеют недостатки:

Механизм сломается, если подвергать устройство сильным нагрузкам.
Диммеры чувствительны к перепадам температур, выходят из строя из-за перегревания.
Совместимы не со всеми видами ламп.

Совместимость диммеров и ламп

Подбирайте диммеры под установленные лампы. Для галогенных моделей, работающих от стандартного напряжения, подходит практически любой прибор. При снижении напряжения меняется цвет светового потока. Минимальные показатели приводят к красноватому оттенку, что вредно для глаз.

Если устройства галогенные с напряжением 12-24 В, стоит присмотреть вариант с понижающим трансформатором.

Устройства для регулировки низковольтных источников света чувствительны к скачкам напряжения, что приведет к сокращению срока службы.

Если трансформатор электронный, то выбирайте диммер с маркировкой С.

Для люминесцентных источников освещения предусмотрен специальный прибор, который создан для преобразования подающей частоты 20-59 кГц. Такой подход позволяет влиять на силу тока, а также на яркость лампочек.

Метод широтно-импульсивной модуляции используется для контроля светодиодных ламп. Мощность светового потока регулируется длительностью импульсов. Высокая частота предупреждает мерцание ламп.

Маркировка светорегулирующих приборов

Маркировка определяет предназначение устройств и их совместимость с лампами:

Прибор с маркировкой R подходит для контроля света в лампах накаливания с Омной или Резистивной нагрузкой.
Маркировка L предполагает работу устройства с трансформаторами, которые используются для снижения напряжения и индуктивной нагрузки.
С электронным трансформатором сочетается модель с обозначением С.

На лампочках также указываются детали совместимости.

Метки: пересвет, панель, ваз

Комментарии 84

Кто подскажет, сделал аккуратную передержку на синий, как сделать более яркие красные стрелки, иначе ночью их не видно

Я взял алый лак у жены и закрасил стрелки тонким слоем со всех сторон.

нормы, 7000 на тахометре 180 на спидометре

переходит к делу: D

Большой!Но почему стрелки температуры и уровня топлива сначала идут вверх, а затем опускаются?

затем проверка порядка в действии

Круто решил, а где ты взял плату для smd диодов?

хорошо! просто еще не выёхал из-за чего стрелки меняют цвет при движении?

Несколько светодиодов на табло стрелок освещения.

определенно добавлен в закладки для лучшего, что я видел!

по сравнению с наклеенной пленкой?

Большой. Необходимо наладить серийное производство и установку.

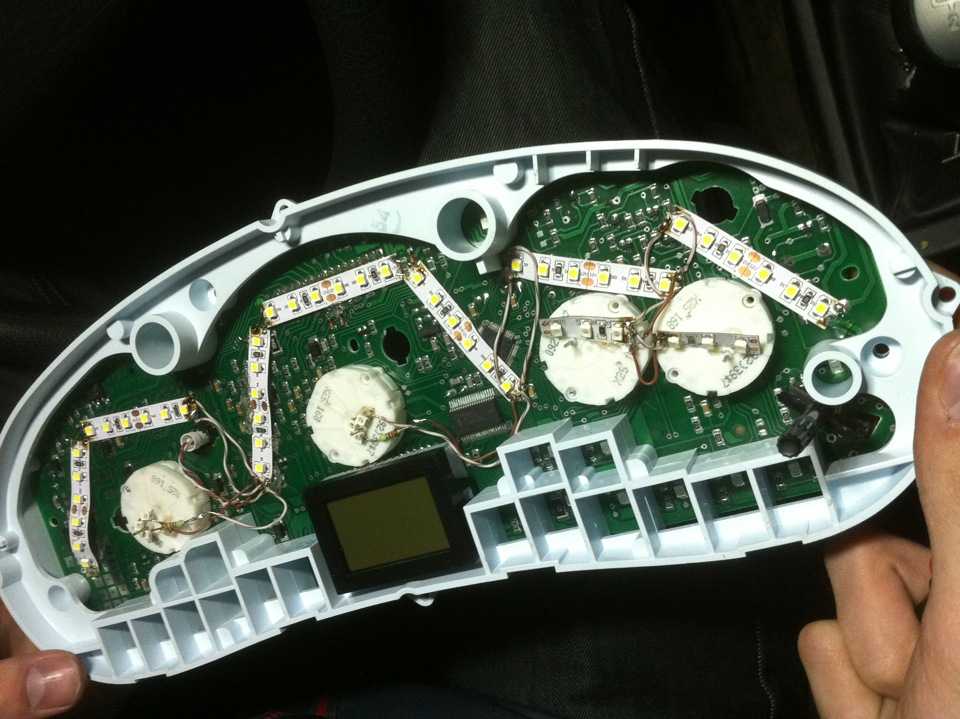

Сделал красивую, передержал диодной лентой) а эти платы где-то продаются или я сам делал?

Их можно заказать.

Как понять “руки снимаются против часовой стрелки”?

Поворачивает и бросает против часовой стрелки)

Просто нажмите против часовой стрелки

молодец, не понимаю как стрелки меняют цвет если стоит обычный smd 3528?

Несколько светодиодов на табло стрелок

они соединены последовательно, я полагаю, они дают разное свечение из-за разницы напряжений между самими диодами? когда шима уменьшается, красный горит на полную мощность и в этот момент синему не хватает мягкости и тускнеет, я прав?

По мере того, как стрелка перемещается, область подсветки указателя плавно перемещается по светодиодам. Поэтому цвет стрелки постепенно меняется. Там изменение цвета никак не зависит от электроники.

тфу блин =)))) везде вижу трудности) спасибо за разъяснения)

Пожалуйста все гениальное просто: -)

и еще вопрос по контроллеру, настройки яркости помните ?

Сложно сказать. Это автор темы.

ЁЁЁ да ты тоже соотечественник))) ну наконец то тады красавчиг))

хочу сделать на скорпионе но руки не доходят)) ну и не хватало на это сил))) то есть с плавной подсветкой! Ты можешь это сделать?

время обязательно подойдет)

молодец, выглядит отлично

что случилось со спидометром?) почему вы делаете только большие стрелки?

в смысле что с тахометром?так хотел

Резиновые ленты плохо прижаты к дисплею

фантастически нереально! Я просто не могу подобрать слов! очень хороший !

спасибо ! как ты склоняешься к чему-то большему)

А я такой забабахат? Сколько это будет стоить?

Очень хорошо! Респект и завидос!

стрелы вытащить не смог, вытащил и сломал.

ооо (надо было быть осторожным)

Компенсация! только свет проходит через поляризационный фильтр немного дольше

это телефон который в прямом эфире прислал все нормально)

Блаженство! Посоветуйте, где взять, как сделать подсветку стрелок для классического щита аналогичными стрелками в одном цвете SMD: нужно ли делать печатную плату?

На классике таким способом можно выделить только спидометр и тахометр. К сожалению, специального обзора по стрелке я не делал, так как торопился все наклеить на свои места. Я просто приклеил SMD диоды под стрелку, саму стрелку сделал из красной прозрачной пластиковой линейки, на ней чёрный колпачок от АКБ источника бесперебойного питания 7а / ч, поставил свинцовый противовес, чтобы показания были правильными

Добрый день, друзья! обратился ко мне за помощью сделать передержку приборной панели ВАЗ 2114. Ничего нового не лепил, использовал тему уважаемого мной Евгения autolubitel2110 для передержки приборки! это было сделано довольно быстро и в основном хорошо!что было сделано?Анализ заказа,уборкаудаление лишнего пластика (совсем чуть-чуть!)Чистка оригинальной зеленой чешуи и опрыскивание под лампами накаливания.увеличиваем отверстие для стрел и делаем для них ямкиСмена цветов производится одновременным включением зажигания и габаритов и, когда вы выбираете нужный нам цвет, деактивируете габариты, цвет остается в памяти без кнопок и поворотов! провода все подключены в самом компе, отдельных нет, то есть как сняли разобрали и поставили обратно! есть дневной и ночной режим! на фото в синей версии только с ночным режимом!

всем спасибо за внимание! Если у Вас возникнут вопросы, свяжитесь со мной, я буду рад Вам помочь!

следите за обновлениями, скоро вся кабина Желтой подводной лодки будет сброшена, а передержанная приборная панель на Гран-Чароки будет передержана!

Ведущие производители светорегуляторов

Продукция французской компании Schneider Electric характеризуется привлекательным внешним видом и качеством, используемых материалов. Такие особенности придают приборам популярность.
Немецкая компания давно создает электрооборудование, поэтому в линейке появились и регуляторы света. Порадует функциональность, качество сборки и привлекательный дизайн.
Датчики, сенсорные кнопки и подобные устройства – главная продукция чешской компании Teco. Диммеры этого производителя порадуют сочетанием цены и качества.

Диммеры – современные приборы, которые стоит установить в каждую комнату. Такой подход обеспечит комфорт, а также позволит сэкономить на электроэнергии

Ассортимент изделий приятно удивит потребителя, но важно учитывать совместимость с лампами, особенности подключения. Спланируйте, где прибор будет размещаться, чтобы соответствовал дизайну комнаты

Замена подсветки

Чтобы качество подсветки вашей приборной панели было выше, желательно установить на место старых новые светодиоды. Они обеспечивают отменное свечение, потребляют минимум энергии, гарантируют высокий уровень считывания данных.

Купите комплект светодиодных ламп, предварительно рассчитав количество устройств, необходимых для каждого датчика.
Сняв блок, установите сопротивления и лампы в специально отведенные для этого места на ВАЗ 2114 — в патроны. Для демонтажа патронов их аккуратно выкручивают против часовой стрелки. На их место устанавливаются новые патроны, вставляются лампочки. Соблюдая полярность, расположите головки светодиодов. Их придется аккуратно сточить.
Подключите питание и проверьте, как работает новая подсветка.
Выполните обратную поэтапную сборку. Обязательно выводите проводку к плате и аккуратно закрепите на ней. Так компоненты подсветки не будут мешать в процессе обратной сборки.
Следите за правильностью расположения стрелок приборной панели. При попытке быстро завершить работу, они часто деформируются, перегибаются.
Конструкция подсветки фиксируется при помощи шурупов.
Питание для светодиодов соединяют с питанием лампочек, надеваются стрелки и выставляются в нулевой показатель.
С помощью бортового компьютера проверьте работу каждого датчика и прибора. Если идентификаторы функционируют правильно, верните приборную панель в ее изначальное состояние. То есть соберите полностью узел.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Источник

Салон машины

Отдельного разговора стоит и освещение салона. Салон ВАЗ 2114 освещается с помощью таких устройств:

Плафон освещения салона;
Лампы индивидуального света;
Подсветка приборов на панели управления;
Свет в бардачке, прикуривателе и отдельные лампочки для некоторых кнопок и переключателей.

Плафон общего света в ВАЗ 2114 расположен в салоне машины и освещает его. Инженеры решили, что его оптимально будет разместить над головами водителя и переднего пассажира, поэтому он просто встроен в обивку потолка и закреплён там болтами. Обычно этот плафон загорается, когда открыта какая-то из дверей, а гаснет вместе с ее закрытием. Это знакомо нам из классики, где аналогичная система была организована с лампочками на дверных стойках.

Плафон освещения салона

Здесь фонарь загорается, когда срабатывает концевик двери ВАЗ 2114, который стоит на стойках и нажимается самой дверью. Есть также отдельные кнопочки для пассажира и водителя, чтобы включать этот плафон по желанию.

Пошаговая инструкция замены лампочек в приборной панели ВАЗ-2114

Освобождаем декоративный кожух передней панели. Для этого нам понадобятся отвёртки: короткая крестовая и плоская. Опустите рулевую колонку в нижнее положение с помощью рычага регулировки высоты, чтобы не мешала. На фото показаны места крепления кожуха:
- снизу козырька и над рулевой колонкой находятся четыре винта. Откручивайте их короткой крестовой отвёрткой.
Плоской отвёрткой сковырните декоративную заглушку справа от ряда выключателей. Под ней ещё один винт крепления.
Кроме того, снимите ручки с выключателя отопителя и ползунков управления заслонками, потянув их на себя.
Если у вас стоит автомагнитола, её тоже придётся снять.
К сожалению, без полного демонтажа не обойтись. Стрелками указаны места для съёма
Тянем на себя кожух передней панели. Он должен сдвинуться. Полностью его можно не убирать — для доступа к винтам крепления по бокам комбинации приборов места будет достаточно.
Проводите действия аккуратно
Открутите винты крепления длинной отвёрткой. Комбинация высвободится, и её можно будет наклонить на себя. Выдёргивайте две колодки с проводами. Не бойтесь их перепутать — имеется цветовая маркировка, а несимметричная форма разъёма не даст подключить его неправильно.
Стрелкой указано место ручки патронов

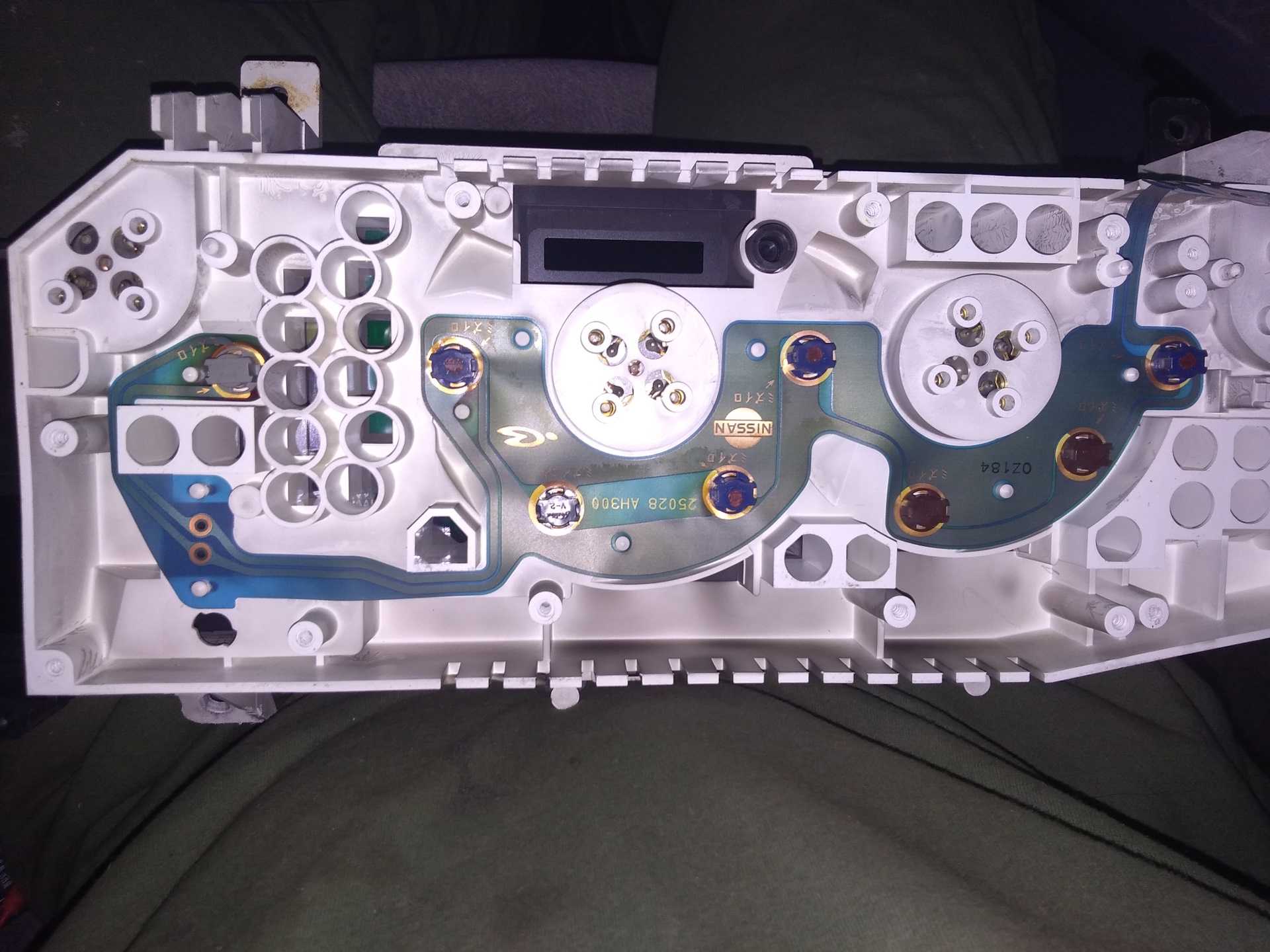

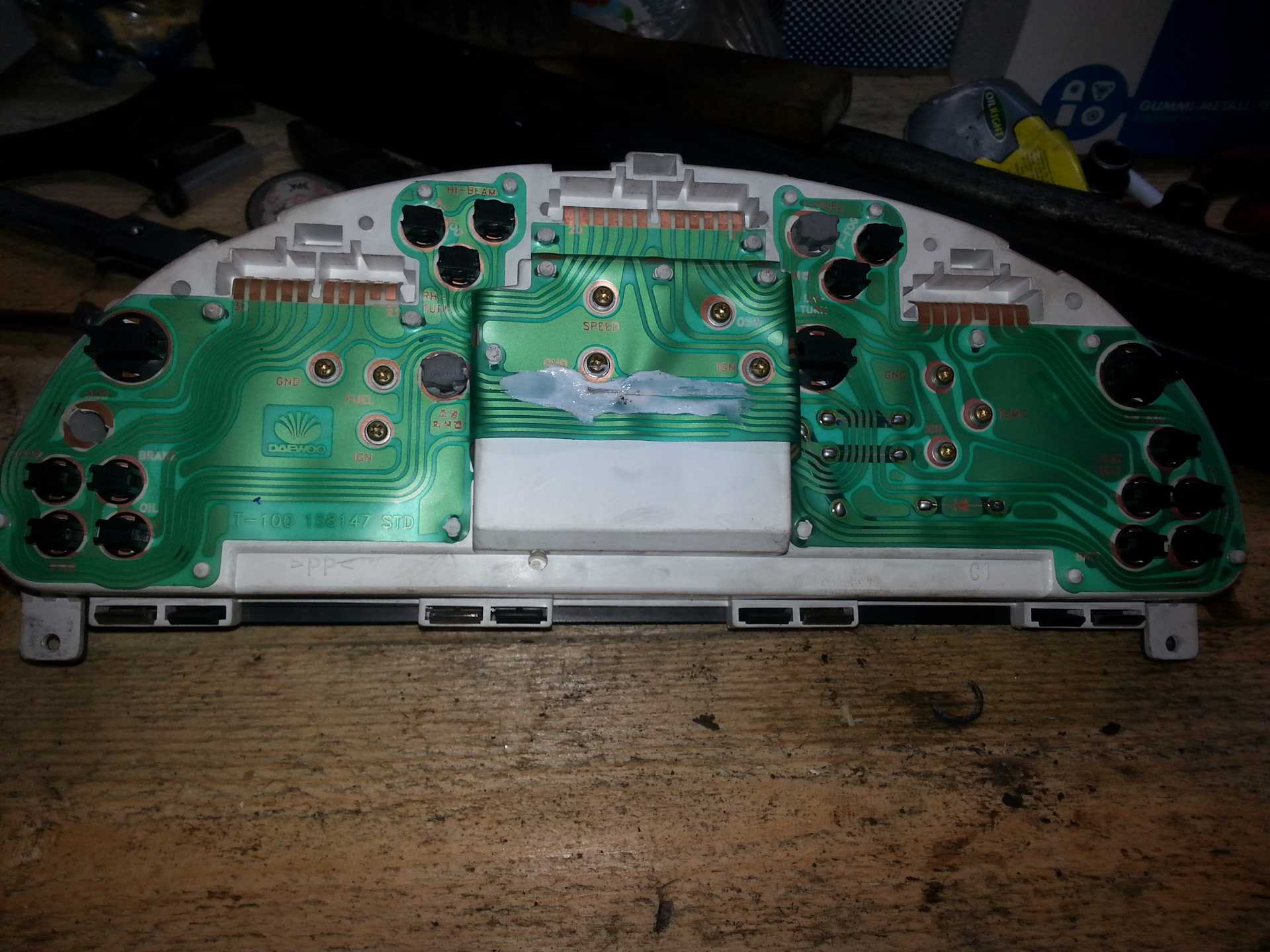

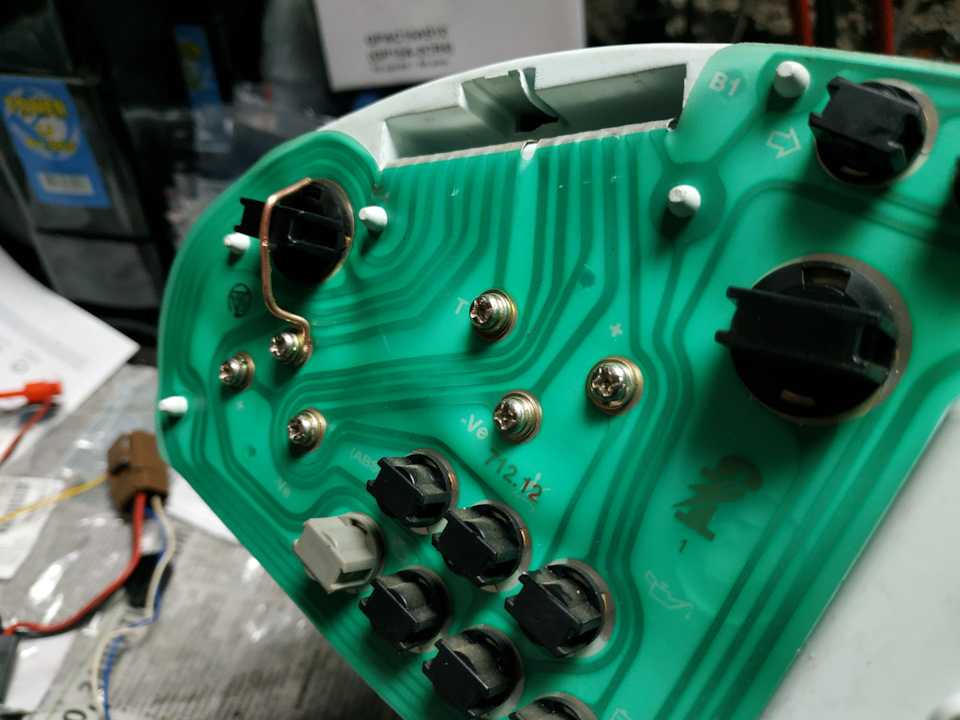

На задней крышке комбинации приборов находятся ручки патронов. Вооружитесь маленькими плоскогубцами. Так будет проще их открутить. Чтоб высвободить патрон, хватит половины оборота против часовой стрелки. Можно смело доставать все патроны — они одинаковые. Далее вы можете проверить лампы тестером и поменять сгоревшие, или же заменить сразу все на светодиоды. Старайтесь, чтобы они плотно сидели в патроне, иначе контакт будет ненадёжным.
Сборку производим в обратном порядке. Вставляем патроны в посадочные места так, чтобы усики попали в пазы, поворачиваем плоскогубцами аккуратно до упора. Подключаем обе колодки к разъёмам комбинации приборов.
Проверяем, все ли лампы работают:
- поднимите ручной тормоз и включите зажигание: так проверим лампы «ручника», генератора, давления масла и «чек»,
включите аварийную сигнализацию — проверка контрольной лампы и ламп указателей поворотов,
дёрните на себя рычажок переключателя света фар — временное включение дальнего, проверяем контрольную лампу,
включите габариты — смотрите, равномерно ли подсвечены шкалы, горит ли контрольная лампа, если такая есть.

Если всё работает правильно, закрепляем комбинацию приборов и кожух передней панели, ставим на место ручки выключателя печки и регуляторов заслонок.

Проверьте яркость свечения и работоспособность всех приборов

Поздравляем, теперь подсветка приборов и контрольные лампы работают нормально, и вы всегда будете в курсе того, что происходит с машиной. Улучшится и общая эстетика передней панели — равномерно подсвеченная передняя панель выглядит красиво.

Порядок работы

Замена подсветки на ВАЗ 2114, начинается с покупки комплекта светодиодных ламп, нужного Вам цвета. На панели приборов, имеются несколько датчиков и показателей, которые нуждаются в определенном количестве диодов, для обеспечения нормальной их видимости для водителя, особенно в темное время суток. Поэтому, перед тем как покупать комплект ламп, рассчитайте необходимое количество светодиодов на каждый прибор. Например, на датчик тормозов, нужно 3 лампочки.

Расположение лампочек на приборке

Покупать желательно с запасом, хотя бы на 5 – 10 ламп больше. Так как, при установке, Вы можете повредить одну из цепей, и светодиоды не будут работать. Это часто случается у тех, кто проводит данную работу впервые.

Начинать работу нужно со снятия панели приборов, а также, отключения сопротивления. Далее, аккуратно вынимаем лампочки старой подсветки из заводских патронов. На обратной стороне панели ВАЗ 2114, имеются специальные патроны, предназначенные для установки светодиодных лампочек подсветки.

После того, как старая подсветка будет демонтирована, аккуратно сточите головки светодиодных ламп, под необходимый размер. Если данная работа производится впервые, то тут Вам, скорее всего, и пригодятся запасные диоды. Далее, когда головки будут подготовлены, их необходимо установить на панель приборов. Замена лампочек, должна производится строго по такой же полярности, как в штатном варианте.

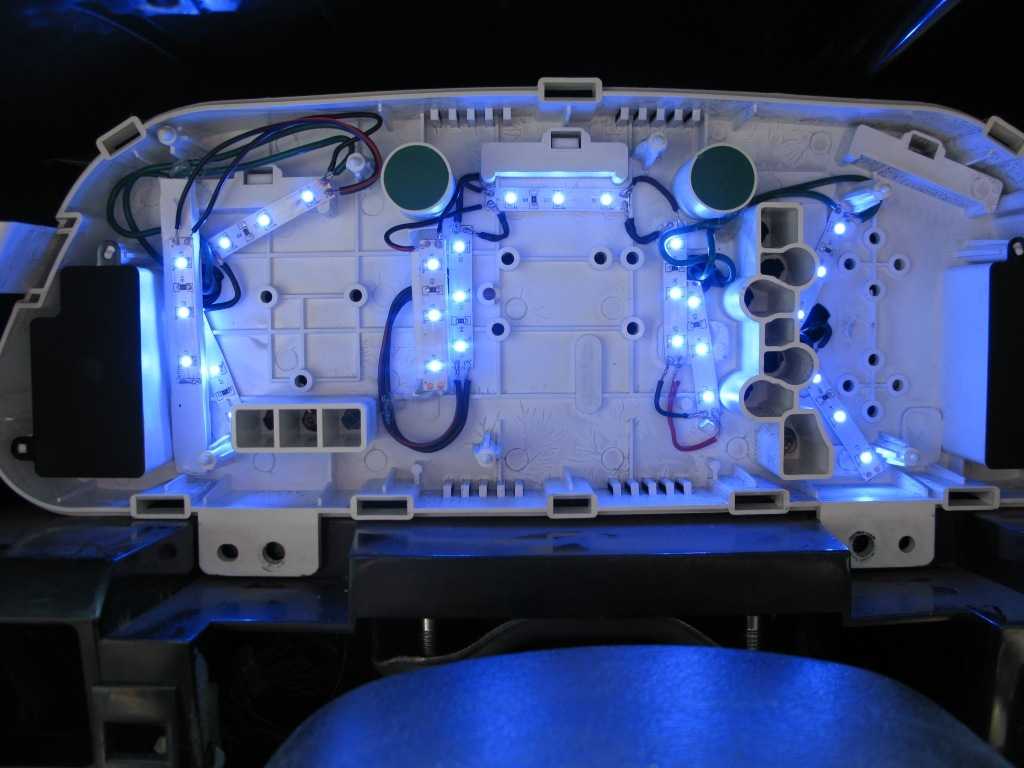

После того, как как диоды будут на своих местах, их нужно закрепить. Не в коем случае не используйте для этого шурупы. Скотч, также не подойдет для такого дела. Выбирать крепежный элемент, нужно с расчетом на то, что он будет немного нагреваться. Для этого, идеально подойдет силиконовый клей. Он не попортит поверхность панели, благодаря своей мягкой консистенции, и надежно закрепит лампочки в патронах.

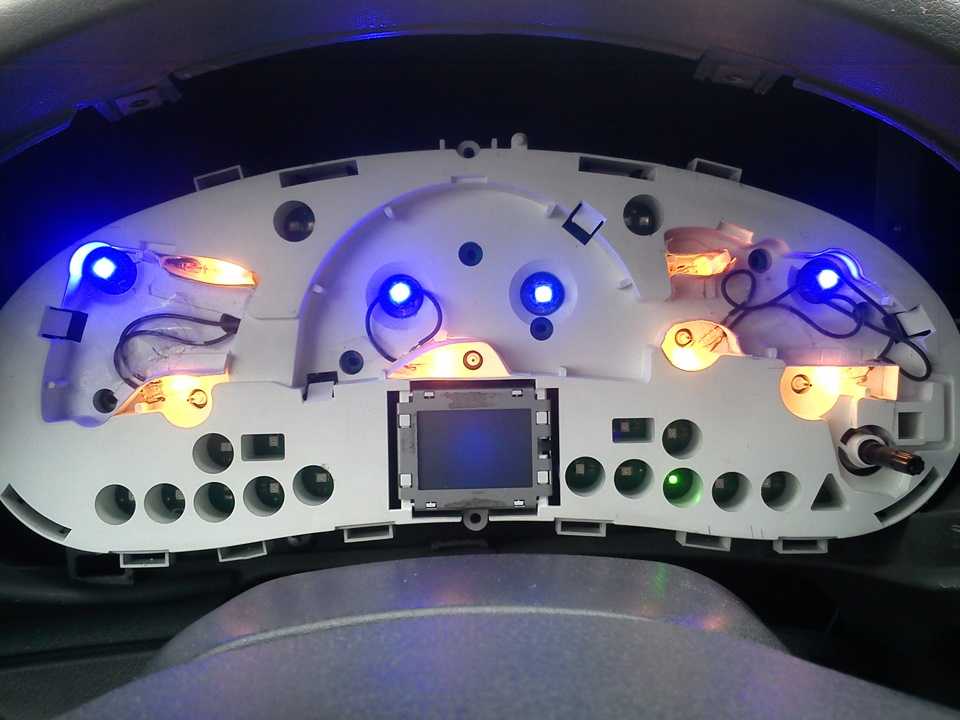

Теперь, нужно проверить качество проделанной работы. Для этого, не устанавливая панель на место, включаем зажигание, и смотрим результат. Если всё работает так, как и должно, значит замена произведена верно. Если же есть какие-либо несоответствия, значит Вы, скорее всего, нарушили полярность подключения лампочек подсветки на ВАЗ 2114. Для устранения неполадки, Вам нужно будет найти схему подключения, и перепроверить: все ли лампочки на своих местах. Если же, после включения зажигания, подсветка не загорелась вовсе, то тогда, нужно проверить целостность проводов. Провода, установленные на диодных лампах, достаточно тонкие, и запросто могут сломаться под изоляцией, или вовсе порваться. Так что, будьте осторожны в обращении с ними.

Как собрать и разобрать панель

Чтобы сбросить показания спидометра или исправить проблему, из-за которой не мигает лампочка указателя поворота на панели, то ее необходимо снять.

С этой целью следует выполнить такие действия:

Можно снять кожух, но при этом плата все равно будет заблокирована.
Надо взять крестовую отвертку и с ее помощью снять еще несколько болтов.
Теперь нужно отщелкнуть защелки на панели. Начинать следует с нижней части. Если с нижней стороны они были отсоединены, то можно выталкивать их вверх. Так плата быстро снимется.
Стрелки по любому надо будет снять.

Примечание: некоторые стрелки снимаются легко, а вот стрелки указателя количества бензина снимается намного сложнее. Чтобы снять стрелки, нужно аккуратно потянуть за них.

Панель разобрана, теперь нужно попытаться решить проблему.

Примечание: На плате есть очень маленькие светодиоды, которые тоже могут сгореть. Из-за них может не мигать лампочка указателя поворота, поэтому их нужно заменить.

Для этого необходима работа с паяльником.

Но если панель разбиралась с целью сбрасывания показаний спидометра, то:

Теперь желательно как-то собрать панель обратно.

Делается это еще легче:

Поставить плату в пластиковый корпус.

Примечание: желательно, чтобы под ней была чистая тряпочка,чтобы ее поверхность не была поцарапана.

Теперь нужно вкрутить болтики на самой панели. Их пока не надо полностью закручивать, так как следует сначала поставить на место стрелки.
Прежде чем поставить стрелки на место, их нужно тщательно протереть, так как под воздействием света будут видны отпечатки, грязь и т.д.

Примечание: стрелки нужно выставить примерно на 3-4 мм ниже нуля

Также важно, чтобы между стрелками и спидометром был небольшой зазор, иначе они будут заедать

Намного легче установить, впрочем как и снять, длинные стрелки. Чтобы установить короткие стрелки, нужно действовать очень аккуратно, так как они более нежные по сравнению с длинными.

Прежде чем поставить стекло, его также нужно протереть. Теперь защелкнуть на защелки.
Плату крепить на болтики.
В последнюю очередь – вкрутить шурупы на чехле, после чего вставить на место все лампочки.

Работа с панелью в автомобиле – это наверное самое простое, что может быть. Поэтому нет смысла ехать в автосервис, где цена даже на такую пустяковую работу будет высокой.

Лучше пересмотреть кучу фото и видео, прежде чем решиться делать ремонт и тюнинг салона машины своими руками, чтобы не навредить автомобилю. Любая инструкция поможет быстро и качественно произвести работу.

Подмена лампочек в приборной панели ваз 2110 своими силами

Установка приборной панели на ВАЗ 2110

Приборная панель автомобиля ВАЗ 2110 создана для отражения инфы о текущем состоянии авто. Делается из пластика обыденного свойства.

Наличие огромного количества лампочек приводит к тому, что время от времени необходимо создавать их подмену. Многие водители желают поменять неказистую заводскую панель ВАЗ 2110 более современной.

Статья предлагает выяснить, как делается замена лампочек приборной панели ВАЗ 2110 и как сделать ее более эстетичной.

Причины, по которым перестала работать ПП

На самом деле их не так уж и много и самыми распространенными являются:

Не горит подсветка приборов ВАЗ 2114-13-15

Самая легкая – это плохой контакт панели с электронным блоком управления. Решается проблема заменой штекера или попросту зачисткой контактов.
Поломка в самой панели приборов или сбои в работе. Для решения проблемы все разъемы соединяются повторно с учетом схемы правильного подключения.
Неполадки работы тахометра, спидометра, контроллера уровня топлива. В этом случае причина механическая или электрическая. Для устранения неполадок заменяют регуляторы или проверяют работу предохранителей.
Перестала работать подсветка ПП ВАЗ-1215. В данной ситуации необходимо выяснить причину неполадки.

Маловероятно то, что произойдет одновременный сбой в работе датчиков, от которых напрямую зависит работа ПП. Если учитывать, что они работают не прямо с приборами, а посредством ЭБУ (электронный блок управления), то, соответственно, сбои в работе приведут к тому, что ПП перестанет работать. К тому же стоит отметить, что двигатель тоже прекратит свою работу.

Встречаются такие ситуации, когда перестают одновременно работать

все приборы на панели. В этом случае водитель авто должен проверить состояние предохранителя F16, который имеет мощность 16 А.

Для проверки необходимо включить аварийный сигнал либо поворотник. Отсутствие их работы говорит о том, что предохранитель сгорел. Следовательно, можно сделать вывод о том, что произошло короткое замыкание. Для устранения проблемы проверяют электрическую цепь.

Однако бывает и так, что предохранитель целый и в рабочем состоянии, но на автомобиле ВАЗ-2115

перестаетработать панель приборов. Здесь причину выяснить намного сложнее. Решением проблемы будет снять панель приборов и проверить, идет ли напряжение с данного предохранителя на клеммы белой и красной колодок. По белой колодке идет питание к спидометру, тахометру, указателю температуры. А по красной – указатель топлива.

READ Какие диски подойдут на ВАЗ 2107

Если в результате проверки клеммы показывают напряжение 12 В, то это говорит о том, что ПП не работает в результате плохого контакта провода, который идет на массу авто. В случае если на клеммах не отражается напряжение 12 В, то необходимо разбирать монтажный блок и искать причину неполадки.

Сгоревший предохранитель

80% случаев отключения подсветки связано с перегоревшим предохранителем. Располагается он в предохранительном блоке, установленном под рулевой колонкой автомобиля. Обычно горит предохранитель, обозначенный в документации как F10.

Именно он отвечает за подсветку приборной панели, работу габаритных огней и освещение номерных знаков. На ранних моделях ВАЗ 2114 предохранитель F10 был коричневого или красного цвета.

На более поздних машинах начали ставить зелёные. Понять, что предохранитель сгорел, не составит труда. Достаточно просто его осмотреть. Корпус перегоревшего предохранителя может быть слегка почерневшим или оплавленным, а проводник внутри корпуса будет разорван. Неисправный предохранитель заменяется новым. Как правило, это решает проблему.

Этот предохранитель похоже, ты посмотри, у тебя габариты по одному борту работать тоже недолжны.

Демонтаж светофильтров

О том, как поменять лампочки в кнопках ваз 2114, мы уже рассказали, но для полной замены подсветки этого недостаточно, ведь в кнопках установлены светофильтры, придающие свечению нужный оттенок. Для того, чтобы цветные светодиоды светили правильно, эти фильтры следует убрать.

Поступить здесь также можно различными способами:

удалить фильтр при помощи паяльника;
вырезать его при помощи прочного тонкого ножа;
высверлить.

Мы можем порекомендовать последний вариант, поскольку первые два достаточно сложны в исполнении и не всегда эффективны (при неаккуратной работе можно попросту испортить корпус кнопки).

Высверливание следует производить строго по контуру пиктограммы (значка) сверлом малой толщины (0,8 — 1 мм). Отверстия следует располагать как можно ближе друг к другу так, чтобы оставалось как можно меньше участков с пленкой светофильтра. После того, как весь контур будет высверлен, его внутренние края можно будет очень аккуратно зачистить при помощи маленького лезвия (например, скальпеля или канцелярского ножа).

На этом процесс замены подсветки можно считать завершенным — теперь при включении кнопки вместо привычного цвета будет загораться новый (в зависимости от того, какой светодиод вы установите). Аналогичным способом можно произвести замену и всех остальных кнопок, расположенных на приборной панели.

Опубликовано 20 октября 2018

Подсветка приборов на автомобилях серии ВАЗ в заводском исполнении имеет зеленую шкалу спидометра и тахометра и стрелочки красного цвета. Многие не в восторге от такого сочетания, учитывая, что кнопки панели также подсвечены зеленым. Если автомобиль находится долгое время у одного водителя, эта цветовая гамма начинает порядком надоедать, и тогда возникает желание сделать пересвет кнопок ВАЗ-2114 нестандартным.

После того как решение принято, возникает вопрос: как это сделать, самостоятельно или обратиться за помощью на СТО. Замена подсветки на приборной доске – процесс несложный, поэтому большинство автолюбителей предпочитают делать пересвет кнопок, не прибегая к посторонней помощи.

Принцип действия

У всех моделей диммеров схожие схемы контроля яркости освещения. Отличия кроются в наличии дополнительных элементов для придания плавности свечению и устойчивости нижних пределов.

На рисунке внизу показано предназначение клеммных колонок в диммере.

Конденсатор заряжается через переменный резистор. Как только зарядка становится достаточной, открывается симистор и загорается лампочка. После этого симистор закрывается. На отрицательной полуволне наблюдается аналогичный процесс.

На рисунке внизу показана схема действия выключателя с регулировкой интенсивности освещения.

За счет подбора величин резисторов и конденсаторов осуществляет замена начальных и конечных периодов зажигания лампы, а также стабильность ее свечения.

Сколько приборная панель ВАЗ-2114 содержит ламп

Теперь расскажем, какое количество элементов освещения установлено на щитке рассматриваемой модели ВАЗ. Это позволит прикинуть предстоящие расходы и сразу приобрести необходимый объем.

Итак, подсветку приборов обеспечивает 7 ламп. Кроме того, есть еще индикаторы:

левого и правого поворотников – 2 шт.;
аварийного давления масла – 1;
активации ручника – 1;
заряда батареи – 1;
аварийной сигнализации – 1;
неисправности системы управления мотором — 1;
дальнего света – 1;
уровня тормозной жидкости – 1;
внешнего освещения – 1;
запаса топлива – 1.

Итого на ВАЗ-2114 совокупно выходит 18 штук. Специалисты рекомендуют, даже когда перегорела одна лампочка накаливания, сразу менять все. Это гарантирует, что в ближайшей перспективе операцию не придется проводить снова.

Классификация по принципу работы

Устройство и принцип работы

Основные компоненты электромашинных и электронных тахометров:

измерительный блок, или преобразователь сигнала. Может базироваться на элементах аналоговой схемотехники либо построен с использованием специальных микросхем;
блок индикации с аналоговым или цифровым отображением количества оборотов;
вспомогательные элементы.

Работа электронных тахометров основывается на преобразовании отдельных сигналов или импульсов, улавливаемых от ЭБУ, системы зажигания либо генератора, в «понятный» для блока индикации сигнал.

Схема подключения

При поиске причины, из-за которой не работает тахометр, в первую очередь важно понимать схему подключения и тип сигнала. Существуют 3 типовые схемы подключения:

Пересвет кнопок на ВАЗ 2114 своими руками

Замена штатной подсветки кнопок на ВАЗ 2114 потребует подготовки определённых инструментов, материалов, а также некоторых временных затрат. Для работы понадобится следующий перечень необходимого:

паяльник с тонким жалом;
припой;
пинцет;
небольшой нож или плоская отвёртка;
светодиодные элементы желаемого цвета.

Какие светодиоды и в каком количестве приобретать

Кнопки, установленные на приборной панели рассматриваемой модели, бывают старого и нового образца. В первом случае в качестве элемента подсветки используются небольшие лампочки либо светодиоды, а во втором — платы с запаянными smd светодиодами.

Каждая кнопка оснащается двумя светодиодными элементами: один отвечает за подсветку самой кнопки, а второй свидетельствует об активации той или иной функции. Исключение составляет кнопка ближнего света фар — в ней светодиод индикации включения отсутствует. Поэтому если предполагается замена светодиодов на всех пяти кнопках, то потребуется приобрести 9 элементов подсветки. Определить тип последних можно только после разборки кнопки. Для старого образца нужны светодиоды на 12 В диаметром 3 мм. В новом образце используются элементы с маркировкой 0805. При использовании стандартных светодиодов рекомендуется дополнительно по цепи питания (прямо в кнопке) устанавливать резистор сопротивлением от 500 Ом до 1 кОм, который предотвратит перегорание элемента.

Как снять кнопки

Для демонтажа кнопок на передней консоли необходимо выполнить следующие действия:

Снимаем клемму минуса с АКБ.
Вынимаем заглушку бортового компьютера либо сам БК, если он установлен. Для этого достаточно зацепить её пальцем и потянуть на себя.

Замена подсветки кнопок передней панели

Поскольку замена светодиодов на старых и новых вариантах кнопок несколько отличается, каждый из процессов стоит рассмотреть отдельно.

Пересвет кнопок старого образца

После демонтажа кнопок из панели приборов выполняем следующую последовательность действий:

Тянем за верхнюю часть кнопки и снимаем крышечку, на которую производится нажатие.

Пересвет кнопок нового образца

На современных кнопках светодиоды меняем таким образом:

Разбираем кнопку, как и в предыдущем пункте.
После вскрытия обнаруживаем плату с установленными светодиодами. Определяем полярность элементов и выпаиваем их паяльником с тонким жалом.

Видео: пересвет кнопок ВАЗ 2114

Модернизация кнопок включения габаритов и ближнего света

Кнопки включения габаритов и ближнего света фар выполнены в виде единого элемента. Отсутствие светодиода, указывающего на включение ближнего света фар, многим автолюбителям доставляет неудобства. Обусловлено это тем, что часто непонятно, работают фары или нет. Для решения этой проблемы прибегают к модернизации кнопки. Помимо перечисленных выше инструментов, понадобится аналогичная кнопка, с которой будут сняты необходимые детали. Непосредственно процесс доработки состоит из следующих шагов:

Демонтируем кнопку из панели.

Видео: доработка кнопки включения ближнего света

Начнем: Снимаем приборку с машины, для этого откручиваем 2 самореза, которые удерживают облицовку приборки, крестовой короткой отверткой. — Далее тянем на себя облицовку-она на 2 защелках. — Далее откручиваем той же отверткой 3 самореза крепления самой приборки. — Вытаскиваем на себя правый край приборки и сверху отсоединяем 1 разьем , далее выводим на себя всю приборку и слева отсоединяем еще 2 разьема. Замечу, что ездить без приборки можно, но недолго: на будет заряжаться акумулятор (из-за нарушения цепи контрольной лампы) Так что не советую, особенно зимой. — Выводим приборку влево, против часовой вокруг рулевой колонки. Тащим домой.

— Далее с обратной стороны откручиваем саморезы крепления кожуха и выводя защелки из зацепления снимаем его. — нажимая защелки по периметру козырька , отсоединяем стекло с черными «очками» приборов от корпуса.

Дальше лучше не снимать стрелки и вытащить машинки вместе со шкалами: маленькие стрелки (темп. и бенз.) просто с обратной стороны открутив по 3 болтика на машинку, большие : Спидометр и тахометр, с обратной стороны отогнув язычки машинок. Я позно увидел тему Bosss_Krasnoyarsk-26 , и потому большие стрелки я таки снял, причем они, паразитки, вытащились вместе с осями. «пипец» подумал я, попал. Но не все так страшно

3 Европанели для ВАЗ 2114

Щитки так называемого европейского образца появились на нашем рынке сравнительно недавно. Однако они очень быстро сумели завоевать популярность среди покупателей. Основные причины этому – креативный внешний вид, возможность устанавливать изделия без риска повредить конструкцию щеток стеклоочистителей. Однако основная причина большого спроса европанели среди покупателей – это материал, из которого она изготовлена. Это уже не твердый неприятный пластик, который начинает дребезжать после первых трех сотен пройденных километров. Щиток евростандартов изготовлен из материала намного мягче и приятнее на ощупь и вид. Положительные эмоции также вызывает вентиляция салона с таким изделием.

Минусами европанели можно назвать слишком тугое перемещение рычагов, почти незаметная торпеда и наличие лишних ящиков для мелких вещей. Последние неудобны тем, что после нескольких тысяч километров пробега могут просто отвалиться.
