Ошибка клапана адсорбера приора 16 клапанов • проверка герметичности

Причины возникновения неисправности адсорбера на Приоре и особенности его самостоятельной проверки

В адсорбере находится активированный уголь в гранулированном виде, который со временем размокает, что снижает уровень проходимости воздуха. Обычно такая неисправность сопровождается ошибкой на БК Р0441. Однако, кроме того, чаще встречается проблема, когда частицы угля поступают в корпус электромагнитного клапана и, скапливаясь в большом количестве, не позволяет ему закрываться, что приводит к проблеме плавающих оборотов на Приоре.

Причинами неисправности адсорбера являются следующие факторы:

1. Разгерметизация корпуса адсорбера. Обычно возникает в случае механического повреждения. При такой поломке деталь подлежит замене.
2. Нарушение целостности проводов питания электромагнитного клапана. В этом случае высвечиваются ошибки Р0443/Р0444/Р0445 и Р0446. Это может быть обрыв, замыкание на «массу» или пониженное напряжение.
3. Загрязнение штуцера входа воздуха и фильтрующего элемента. Через входной штуцер в устройство поступает воздух, в результате чего выполняется продувка скопившихся паров. Через штуцер в адсорбер поступают загрязнения, которые приводят к снижению уровня проходимости воздуха. Это становится причиной неэффективной работы устройства.

Для определения причины неисправности, понадобится ориентироваться на соответствующие ошибки или признаки. К примеру, если есть подозрения на нарушение герметичности корпуса, то необходимо снять адсорбер, и осмотреть его состояние. Если дефектов не обнаружено, тогда его герметичность обычно проверяется так:

• затыкаются штуцеры соединения с атмосферой и на электромагнитный клапан;
• подается сжатый воздух в оставшийся штуцер, соединяющий устройство с бензобаком;
• отсутствие признаков утечки воздуха говорит о целостности корпуса адсорбера.

Обязательно осматриваем целостность проводов питания электромагнитного клапана, и при необходимости их прозваниваем. Если имеются подозрения на заклинивание клапана в открытом положении, тогда простой и надежный способ проверки — запустить двигатель, и рукой заткнуть штуцер, соединяющий адсорбер с атмосферой. Если после этого изменится работа двигателя, то причина неисправности выявлена, и остается только ее устранить путем замены детали.

Немаловажно отметить, что в случае загрязнения адсорбера, его необходимо заменить. Это устройство является неразборным, и в случае подозрений на неисправность, подлежит замене

Что касаемо ресурса, то здесь никаких точных цифр нет. Срок службы зависит от многих факторов, в том числе, и качества самого устройства.

Это интересно! Адсорбер на Приору имеет следующий артикул 2170-1164010. Его цена составляет ориентировочно 500-800 рублей.

Где расположен адсорбер на Приоре и как его заменить

Следует еще раз подчеркнуть, что зачастую причиной неисправности системы по улавливанию паров топлива является электромагнитный клапан, поэтому поиск неисправности нужно начинать именно с него. Если же эта деталь на Приоре исправна, тогда высока вероятность того, что из строя вышел адсорбер. Для его замены, необходимо сначала разобраться с местом расположения. Обычно такие устройства размещаются рядом с бензобаком, но не всегда. На Приоре адсорбер находится в подкапотном пространстве. Искать его необходимо рядом с генератором под правой фарой. На фото ниже показано место расположения адсорбера на Приоре с кондиционером.

Немаловажно отметить тот факт, что на Приоре может стоять адсорбер, как прямоугольной формы, так и круглой. Несмотря на различия по форме, изделия являются полностью взаимозаменяемыми

Ниже на фото показано место расположения элемента со стороны радиатора.

Теперь разберемся с тем, как снимается адсорбер на Приоре. Процесс будет несколько отличаться в зависимости от комплектации авто. Если Приора 8-клапанная и без кондиционера, тогда процесс снятия адсорбера выглядит следующим образом:

Первоначально следует отсоединить крепления шлангов «3» и «4» на рисунке ниже. Для этого следует нажать на фиксаторы, и потянуть за шланги.
Используя ключ на «8»/«10» (могут отличаться), выкрутить болты крепления (2 шт.). Для вывинчивания рекомендуется использовать накидной ключ с трещоткой, так как только им удобнее всего осуществлять манипуляции по вывинчиванию крепежей в труднодоступном месте.
После этого можно извлечь деталь. Места для ее извлечения вполне достаточно, и для этого не нужно снимать генератор или фару.
Произвести проверку на исправность, либо заменить. Установка осуществляется в порядке обратном снятию

При установке важно соблюдать момент затяжки болтов крепления. Они затягиваются с усилием в 1,6-2,8 Нм.

Однако процесс демонтажа улавливателя паров бензина не сложный на Приоре без кондиционера, где имеется свободный доступ к устройству. На 16-клапанных моделях ВАЗ-2170 с кондиционерами Halla и Panasonik процесс будет несколько отличаться. Отличие заключается в том, что нужно демонтировать правую фару, под которой расположен адсорбер. Принцип демонтажа адсорбера заключается в выполнении следующих действий:

1. Для начала нужно снять верхнюю накладку с фары, выкрутив четыре крепежных элемента с помощью крестовой отвертки.
2. Отсоединить фишку питания от фары с внутренней стороны, используя отвертку.
3. После этого нужно ослабить крепление бампера (правой части). Как правильно отщелкнуть бампер, чтобы его не повредить, описано .
4. Это нужно для того, чтобы получить доступ к крепежному болту, который расположен под фарой. Вывинчиваем его.
5. Вывинчиваем винт под крестовую отвертку, который находится сбоку.
6. Фара крепится тремя крепежными элементами. Третий болт находится сверху. После его вывинчивания, можно снять фару, чтобы получить доступ к адсорберу для последующего его снятия.

Интересно! Подробный процесс снятия передних фар на Приоре описан в .

Получив доступ к адсорберу, отсоединяем от устройства шланги, и выкручиваем два крепежных винта. Извлекаем устройство, проверяем его или же меняем.

Сборка выполняется в последовательности обратной демонтажу. На примере снятия генератора показано, как добраться до адсорбера на Приоре с кондиционером.

На этом процедура замены адсорбера на Приоре с кондиционером и без завершена. Несмотря на всю трудоемкость процесса, выполняется все очень быстро и без необходимости посещения автосервиса.

Как проверить клапан адсорбера

Если после проверки было установлено, что адсорбер находится в более-менее рабочем состоянии, есть смысл проверить его продувочный электромагнитный клапан. Следует сразу отметить, что для некоторых машин из-за их конструкции некоторые действия будут отличаться, некоторые будут присутствовать или отсутствовать, однако в целом логика проверки всегда останется прежней. Итак, чтобы проверить клапан адсорбера, необходимо выполнить следующие действия:

Визуально проверьте целостность резиновых шлангов, вставленных в систему улавливания паров топлива, особенно тех, которые подсоединены непосредственно к клапану. Они должны быть целыми и обеспечивать герметичность системы.
Отсоедините отрицательную клемму от аккумуляторной батареи. Это сделано для исключения ложных срабатываний диагностики системы и внесения информации о соответствующих ошибках в электронный блок управления.
Снимите абсорбер (обычно находится с правой стороны двигателя, в зоне установки элементов воздушной системы, особенно воздушного фильтра).
Отключите питание от самого клапана. Делается это путем снятия с него электрического разъема (так называемой «фишки»).
Отсоедините от клапана впускной и выпускной патрубки для воздуха.
Используя помпу или медицинскую грушу, попробуйте продуть воздух в систему через клапан (в отверстия для трубок)

В этом случае важно обеспечить герметичность подачи воздуха. Для этого можно использовать хомуты или толстый резиновый шланг.
Если с клапаном все в порядке, он закроется и пропустить воздух не удастся

В противном случае его механическая часть вышла из строя. Вы можете попробовать восстановить его, но это не всегда возможно.
на контакты клапана необходимо подавать электрический ток от источника питания или аккумулятора по проводам. Когда цепь замыкается, должен быть слышен характерный щелчок, указывающий на то, что клапан сработал и открылся. Если этого не произошло, то возможно вместо механического отказа происходит электрический, в частности, сгорела его электромагнитная катушка.
Когда клапан подключен к источнику электроэнергии, попробуйте продуть через него воздух, как описано выше. Если он полезен и соответственно открыт, он должен работать безотказно. Если нет возможности прокачать воздух, клапан неисправен.
Затем вам нужно восстановить питание клапана, и снова будет щелчок, сигнализирующий о том, что клапан закрылся. Если это произошло, клапан исправен.

Кроме того, клапан адсорбера можно проверить с помощью многофункционального мультиметра, переключенного в режим омметра, прибора для измерения величины сопротивления изоляции электромагнитной обмотки клапана. Щупы устройства необходимо расположить на выводах катушки (точки подключения к ней проводов, идущих от электронного блока управления, существуют различные конструктивные решения), и проверить сопротивление изоляции между ними. Для нормальной исправной лампы это значение должно быть примерно в пределах 10… 30 Ом или немного отличаться от этого диапазона. Если значение сопротивления небольшое, это означает, что в электромагнитной катушке произошел обрыв (короткое замыкание между витками). Если значение сопротивления очень велико (в килограммах и даже мегомах), значит, в электромагнитной катушке есть обрыв. В обоих случаях катушка и, следовательно, клапан будут непригодны. Если он герметичен в корпусе, то единственный выход из ситуации – полностью заменить вентиль на новый.

Поэтому, чтобы знать, как проверить, работает ли клапан адсорбера, необходимо его разобрать и проверить в гараже. Главное знать, где находятся его электрические контакты, а также провести механический ремонт устройства.

Особенности удаления

Абсорбер ВАЗ иногда удаляют совсем. Чтобы это сделать, надо:

• поменять пробку бензобака на негерметичную;
• заглушить подающие и отводящие патрубки;
• зачастую сменить прошивку ЭБУ.

Как уже сказано выше, не стоит подходить к адсорберу как к ненужной вещи, а если решились убрать, удаляйте правильно, чтобы бензобак оставался вентилируемым, а не наглухо задраенным, как при наличии адсорбера. У тех, кто переделывает карбюраторный мотор в инжекторный, есть преимущество. Если они не трогают патрубки бака, то не нарушают карбюраторную систему вентиляции бака, поэтому адсорбер им не нужен.

Клапан продувки адсорбера

Эту статью я решил назвать именно так, хотя непосредственно клапан адсорбера здесь не является главным действующим лицом. Всё началось с того, что у меня загорелась лампа неисправности двигателя (загорелся check engine). Я дождался очередного ТО (благо случилось это незадолго перед плановым ТО) и сообщил об этом сотрудникам автосервиса. Они выполнили диагностику и сказали, что виной тому клапан продувки адсорбера, но этого клапана у них в наличии нет, а ездить пока можно и так. Надо сказать, что на тот момент оставалось две недели до окончания гарантии, но они клятвенно заверили, что поменяют клапан бесплатно, даже если на момент прихода клапана на склад гарантия уже кончится.

Я обрадовался (несмотря ни на что, я не перестаю верить людям)))), и в статье Три года на Приоре поспешил написать, что клапан адсорбера мне заменили по гарантии. Однако сильно поспешил…

Как вы уже догадались, никто мне ничего бесплатно менять не собирался. После нескольких десятков телефонных звонков в автосервис, я пришёл к неутешительному выводу, что меня в очередной раз надули. Идти в суд из-за такой мелочи не было ни времени, ни желания. И я решил поменять клапан продувки адсорбера на Приоре самостоятельно. Но, опыт общения с автосервисами меня всё-таки чему-то научил, и я решил проверить, действительно ли дело в этом злосчастном клапане.

Штатный компьютер Приоры показывал ошибку 4. Эта ошибка датчика температуры охлаждающей жидкости. Конечно, это могла быть случайная ошибка. Возможности использовать другой компьютер или подключить ноутбук у меня не было, поэтому я попытался определить источник проблемы по симптомам. А симптомы были такие:

• Иногда (редко) двигатель на холостых оборотах работал не очень устойчиво
• Совсем немного (практически незаметно – чистая интуиция) увеличился расход топлива
• Иногда горячий двигатель не заводился с первого раза
• Двигатель стал хуже тянуть (особенно на малых оборотах), но тоже не намного хуже

Полазив в интернете, я пришёл к выводу, что неисправность всё-таки как-то связана с воздухом. И в нескольких источниках я прочитал, что причиной данной проблемы могут быть износившиеся резинки на штуцерах выпускного коллектора (см. рис. 1).

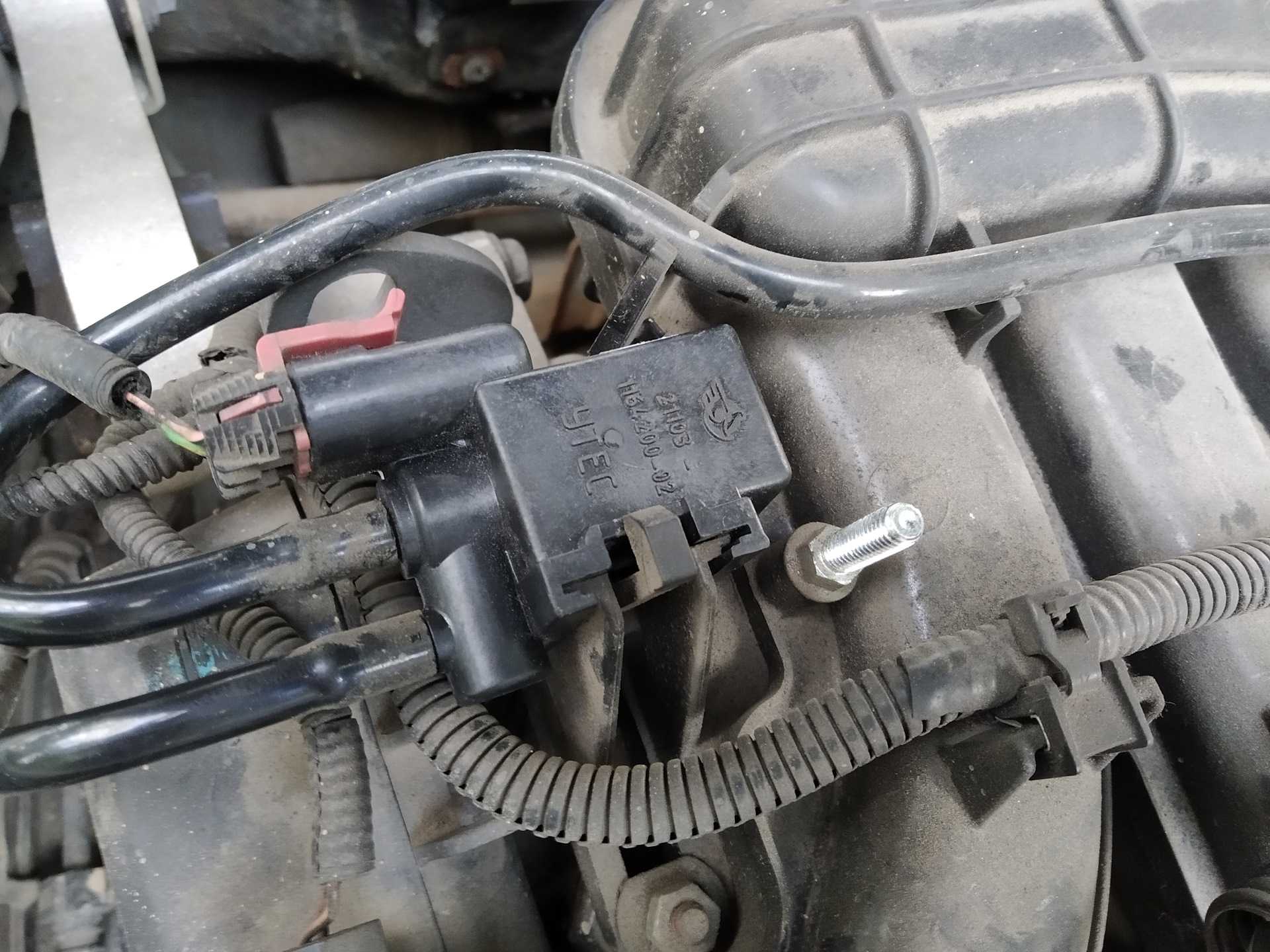

Рис. 1. Клапан продувки адсорбера.

По разным причинам эти резиновые заглушки портятся и теряют герметичность. Через образовавшиеся отверстия (рис. 2) начинается подсасывание воздуха, что и приводит к незначительным нарушениям в работе двигателя.

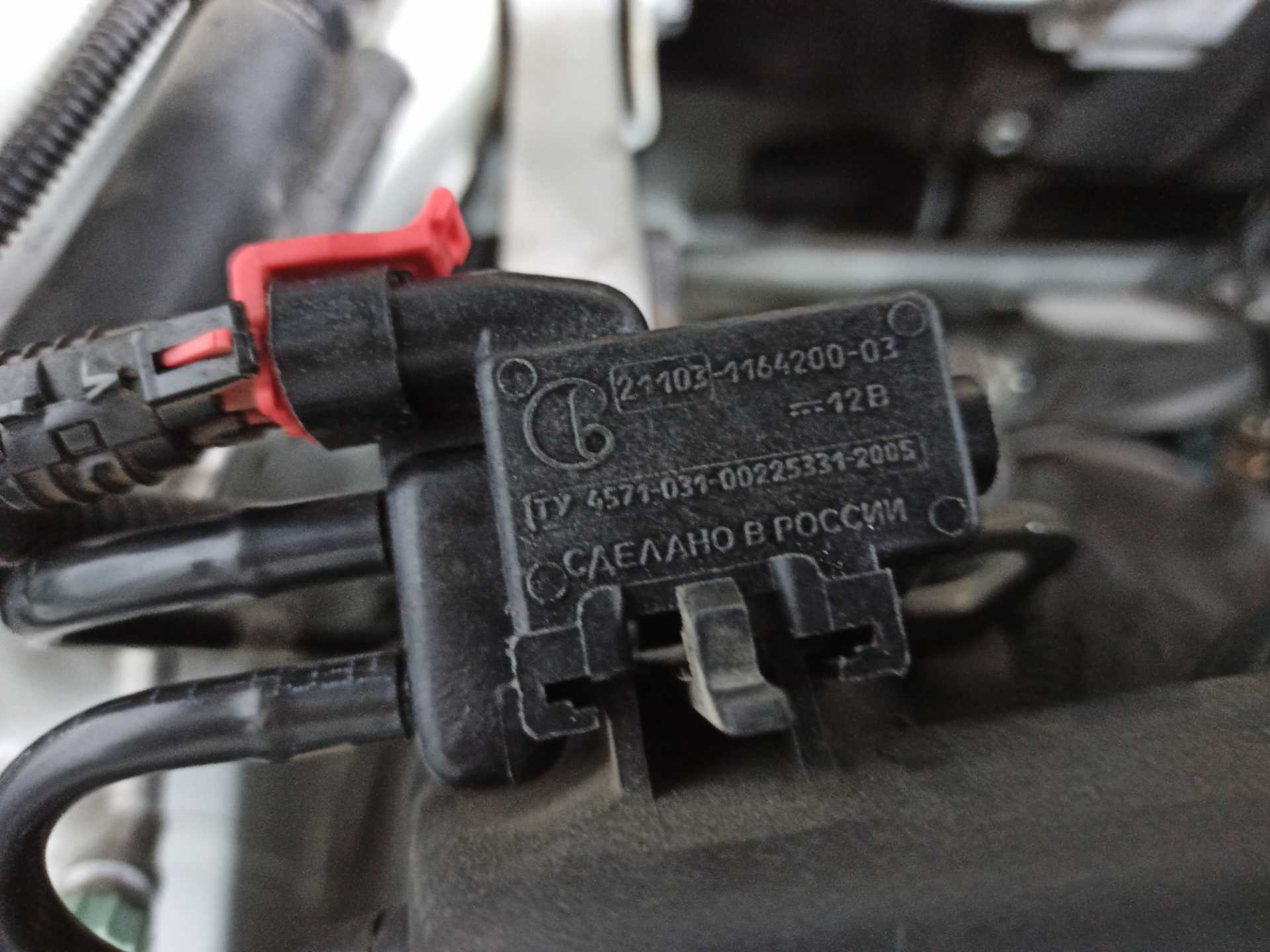

Рис. 2. Испорченная заглушка.

В Интернете пишут, что вместо этих резинок можно поставить резинки от штуцеров прокачки тормозных цилиндров. Наверно, можно поставить и другие подходящие резинки. Однако у меня под рукой был только скотч. Этим скотчем я и замотал аккуратно повреждённую резинку (рис. 3).

Рис. 3. Ремонт заглушки с помощью скотча.

И, о чудо – лампочка неисправности двигателя погасла (конечно, после сброса ошибок). Разумеется, скотч – это временное решение проблемы. Скорее всего, он не выдержит перепадов температур, особенно зимой. Но я уже отъездил несколько недель, пока всё нормально.

Вывод: какими бы развитыми не были средства диагностики, работают с ними люди, которые далеко не всегда имеют достаточную квалификацию. И вполне может быть, что и в вашем случае вместо приобретения нового клапана адсорбера за 1500…2000 рублей (или около того) вы решите проблему с помощью скотча и такой-то матери)))))

Ну а если подозрение на клапан адсорбера у вас всё равно есть, то проверить его работу можно подручными средствами.

Отключаем минусовую клемму аккумулятора и снимаем клапан продувки адсорбера, который держится на пластмассовой крышке двигателя с помощью защёлки (рис. 1). Отсоединяем питание клапана и шланги подвода/отвода воздуха. Затем пытаемся продуть клапан через отверстия для шлангов. Исправный клапан при отключенном питании закрыт, то есть он не должен продуваться.

Затем аккуратно подцепляем к разъёмам питания клапана два провода и подключаем их к аккумулятору (полярность роли не играет). Клапан должен тихо щёлкнуть, то есть открыться. Снова пытаемся продуть клапан, теперь воздух через клапан должен проходить свободно, то есть при подаче питания клапан открывается. Отключаем питание – клапан снова должен закрыться и перестать продуваться.

Если всё это вам удалось, значит, сам клапан с вероятностью 99,99% исправен. Однако, остаётся вероятность неисправности цепей управления клапаном. Но это уже другая история…

голоса

Рейтинг статьи

Что такое адсорбер в автомобиле, сколько служит, признаки неисправности, как заменить

Вопрос экологии давно стоит ребром перед крупнейшими производителями автомобилей при этом результат достигается многими нововведениями. Среди них — установка адсорбера в автомобиле.

Какие функции несет это устройство? Где оно находится? В чем преимущества и недостатки? Эти и ряд других вопросов требуют рассмотрения в более детальном разрезе.

Что такое адсорбер в машине, для чего он необходим и где расположен?

Сегодня действует европейский стандарт экологии «Евро-3», согласно которого запрещен выброс в атмосферу углеводородных паров, возникающих при сгорании топлива. Для реализации такой задачибыло разработано специальное устройство — адсорбер.

Название прибора произошло от слова адсорбент (впитывающего состава). Узел монтируется в топливной системе транспортного средства с целью поглощения вредных паров, возникающих в процессе испарения топлива.

Абсорбент — активированный уголь, которым наполнен резервуар. Именно он впитывает вредные вещества в момент, когда мотор не работает. В противном случае пары засасываются в трубу впуска и сжигаются в двигателе вместе с горючей смесью.

Такая особенность способствует росту КПД автомобиля. Получается двойной эффект — в атмосферу попадает меньше вредных паров и экономится горючая смесь.

Адсорбер — фильтрующий элемент, который со временем загрязняется, его эффективность снижается.

Главный признак неисправности — «шипение» в момент выкручивания крышки топливного бака. Это происходит из-за того, что топливным парам некуда деваться, и они всеми силами «рвутся» наружу.

Месторасположения адсорбера различается в зависимости от марки и модели автомобиля. Так, в автомобилях ВАЗ устройство принимает форму черной банки, имеющей цилиндрическую форму. Находится устройство часто с правой стороны по ходу движения, в ближнем углу (возле фары).

К примеру, в ВАЗ 21099 инжектор абсорбент расположен так.

Начиная с каких Евро-стандартов он устанавливается?

Согласно международных требований установка адсорбера обязательна на автомобилях с норами Euro-2 и выше. Что касается известной в России нормы (Россия-83), то здесь установки адсорбера нет.

Так, в автомобилях ВАЗ-2108 адсорбер не предусмотрен. Здесь сепаратор и топливный бак связаны между собой с помощью дренажной трубки.

В процессе работы возникает конденсат, который возвращается в топливный бак.

Кроме этого, сепаратор взаимодействует с атмосферой при помощи 2-ходового клапана, не позволяющего давлению в баке, расти или снижаться.

Соединение бака и горловины происходит с помощью стойкой к бензину трубки, фиксируемой с помощью хомутов. Получается, что при снижении (росте) давления в баке пары топлива выходят в атмосферу.

По-иному система организована в автомобилях ВАЗ Приора. Здесь топливные пары, которые попали в сепаратор из емкости с топливом, конденсируются. Далее конденсат накапливается и возвращается снова в бак.

В верхней части сепаратора смонтирован гравитационный клапан, который не дает топливной смеси вытечь из бака в случае опрокидывания машины.

Если мотор заведен, пары топливной смеси смешиваются с воздушными массами и выводятся через узел дросселя в трубопровод впуска — к цилиндрам силового агрегата.

Получается, что топливные пары в стационарном положении машины накапливаются в адсорбере, а если машина движется, то они продуваются клапаном и направляются к ресиверу и в двигатель для дожигания.

По требованиям Euro-2 вентиляция топливного бака не должна контактировать с окружающим воздухом, а пары должны собираться и направляться к мотору (или адсорбироваться рассматриваемым устройством).

Что касается норм Россия-83, то в них контакт атмосферы и вентиляции топливного банка не запрещен.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Устанавливаем ГБО 4 поколения своими руками

Устройство адсорбера, совместно с какими устройствами он работает

Устройство для поглощения вредных паров топливной смеси состоит из следующих компонентов:

• адсорбирующего состава (активированного угля);
• гравитационного (электромагнитного) клапана;
• сепаратора;
• продувочного клапана;
• трубки для слива топлива;
• шланга для отвода пара.

Основой конструкции является адсорбер, в задачу которого входит сбор вредных паров, которые отходят от топливного бака, и исключение их попадания в атмосферу.

При этом адсорбер объединятся с:

1. Топливным баком;
2. Коллектором впуска;
3. Атмосферой (через отдельный клапан, установленный на воздушном фильтре или на входе в устройство).

Что может сломаться – неисправности

Симптомы неисправности системы, зачастую связаны с двумя деталями – это ограничитель продувки, или датчик адсорбера (цена от 350 руб).

На автомобиле Приора признаки неисправности системы могут быть следующими: Пока двигатель работает на холостом ходу, обороты плавают. ЭБУ должен подать к инжектору правильный объем топлива, чтобы сделать его работу стабильной. Из-за недостатка данных (не работает датчик) ЭБУ «сбивается».

Расход топлива увеличился. В автомобилях марки ВАЗ-2170 может быть несколько причин повышения расхода топлива. Тот же знакомый всем водителям плохой бензин создает настоящую головоломку с поиском неисправностей

Поэтому система улавливания паров бензина может не иметь отношения к поломке – обратите внимание на другие признаки неисправности

Загорелся «чек»

• Двигатель, разогретый до нормальной температуры, не заводится с первого раза. Это значит, что «выпуск» не может открыться, чтобы пустить топливо к дросселю, а двигатель не получает бензин для того, чтобы сделать первый цикл.
• Снизилась тяга мотора. Разгон стал очень «тяжелым», а машина как будто надрывается, когда водитель сильнее нажимает на педаль газа, повышая обороты.
• Стучит сапун поглотителя Лады Приоры. Неприятный цокот связан с тем, что деталь просто износилась.

Для автомобиля ВАЗ-2170 характерны следующие поломки, касающиеся системы улавливания паров бензина:

• обмотка перетерлась или ее замкнуло;
• повреждение проводки;
• механическое повреждение клапана;
• неисправность датчика.

Признаками неисправности датчика являются:

• плавающие обороты на холостом ходу;
• нестабильная работа мотора, потеря тяги;
• слабое ускорение (мотор не может взять «запасной» бензин из поглотителя газообразных веществ.

Конкретные ошибки необходимо смотреть при помощи диагностического разъема – так информация при диагностике будет гораздо точнее.

Конструкция и общая схема системы улавливания паров бензина EVAP

Конструкция и принцип работы рассматриваемого устройства достаточно просты. Ниже представлена схема.

Чтобы разобраться в этом, нужно знать, что состоит система из ряда следующих частей:

Сепаратор нужен для улавливания паров бензина с последующим возвратом его в жидкой форме обратно в бак. На Приоре он расположен в нише левого заднего колеса

Важно не путать его с адсорбером. В сепараторе (сверху) имеется встроенный гравитационный клапан.
Гравитационный клапан нужен для того, чтобы исключить вероятность вытекания топлива из бака, если произойдет опрокидывания автомобиля в случае ДТП

Его еще называют защитным или предохранительным клапаном, который срабатывает при отклонении вертикали на угол свыше 90 градусов.
Клапан стравливания давления — устройство, посредством которого исключается вероятность деформации металлического бака при израсходовании бензина. Если говорить проще, то по мере израсходования топлива, внутри герметичного бака образуется вакуум, который может стать причиной деформации его стенок. Чтобы этого не допустить, используется датчик давления, который еще называют сапуном. С ее помощью происходит выравнивание давление внутри бака с атмосферным. Его роль выполняет атмосферный канал на адсорбере. Когда в баке создается вакуум, через воздушный канал всасывается воздух, тем самым выравнивается давление в баке. Если канал неисправен (загрязнен), то увеличивается риск возникновения деформации бака. Именно поэтому на Приоре для подстраховки используется крышка бензобака с клапаном для всасывания воздуха. Этот клапан не выпускает воздух из бака, а впускает его для стабилизации давления.
Абсорбент — как упоминалось выше, он представляет собой активированный уголь, временно поглощающий и удерживающий пары бензина, которые поступают к двигателю при продувке.
Фильтр предотвращает вероятность попадания гранул активированного угля в клапан продувки, а также загрязнений в адсорбер через воздушный канал.
Электромагнитный клапан (клапан продувки адсорбера)— его роль в системе является ключевой, так как именно он отвечает за открытие канала для всасывания паров бензина из адсорбера.
Соединительные трубки — нужны для соединения адсорбера с бензобаком, сепаратором и остальными элементами конструкции.

Работа системы контролируется электронным блоком управления, поэтому ее неисправность обязательно сопровождается выведением соответствующих кодов ошибок на экране БК.
