Цилиндр сцепления: назначение, устройство, принцип работы и неисправности

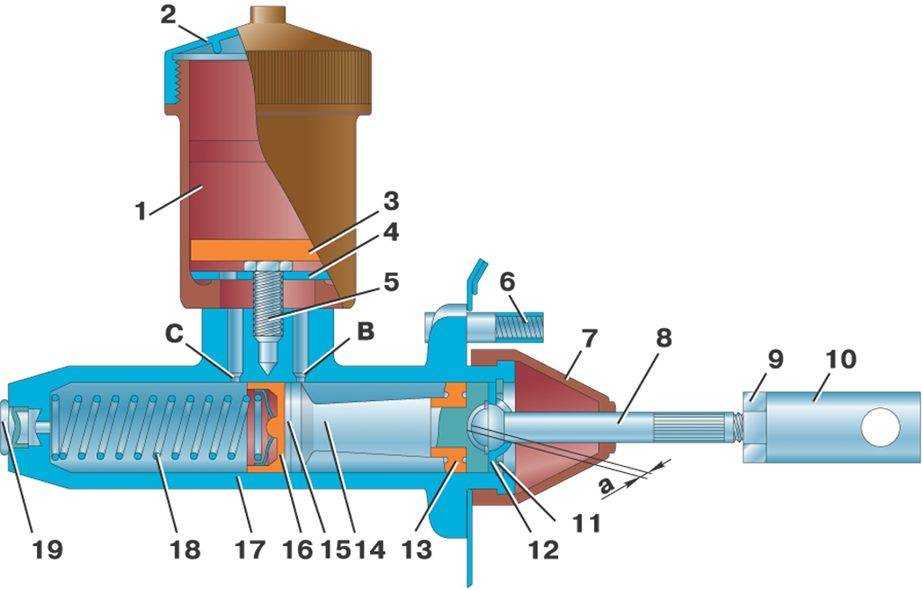

Главный цилиндр сцепления — устройство, ремонт и замена

Если упростить формулировку действий, выполняемых приводом сцепления, то звучать она будет так – передача крутящего усилия от мотора на соответствующий вал КПП с возможность отключения и последующим мягким включением после перехода на нужную передачу. В наше время ничего более эффективного, для выполнения этой цели, чем привод гидравлического сцепления конструкторы еще не придумали. Схема и принцип работы описываемого устройства проста: нажатая педаль, воздействует на шток цилиндра сцепления, который соответственно при помощи гидравлической жидкости, находящейся в бачке, через трубки, приводит в действие, посредством рабочего цилиндра, вилку и выжимной подшипник.

Выход из строя привода сцепления, происходит по нескольким причинам, одной из которых может стать неисправный главный цилиндр сцепления, чтобы его отремонтировать желательно, разобраться в его устройстве, признаках, указывающих на неработоспособность механизма, способах ремонта, если же ремонт невозможен, то как произвести его замену.

Ремонтные работы

При провалах педали, чтобы избежать необоснованной разборки цилиндра стоит изначально прокачать систему и выгнать оттуда воздух, который мог попасть при снижении жидкости в бачке ниже минимально допустимого уровня. Если в принципе это не помогло, стоит приступать к ремонту. Для этого случая в продаже есть ремкомплект главного цилиндра сцепления, в комплекте которого, в зависимости от марки авто, находятся основные изнашивающиеся детали: манжеты, возвратная пружина, шток, стопорное кольцо и прочее.

Находится главный цилиндр под педалью сцепления. В зависимости от модели автомобиля демонтаж придется производить либо из моторного отсека, либо из салона авто, предварительно демонтировав обшивку пола в районе водителя. Произведя снятие главного цилиндра сцепления, начинаем его разборку, после которой требуется промыть все детали

При последующем осмотре, после разборки, стоит особо обратить внимание на корпус и на состояние штока и зеркала, если присутствуют видимые задиры, это может сигнализировать о появлении выработки в цилиндре или изношенности штока

Вообще, опытные мастера рекомендуют поменять все детали, находящиеся в ремкомплекте, особенно это касается манжетов. Ремонтируя главный цилиндр сцепления, желательно придерживаться некоторых советов:

при неисправности и последующим за этим ремонтом цилиндра можно полностью не удалять жидкость из гидропривода;
промывая детали, очень не рекомендуется для этого применять керосин, дизельное топливо и бензин, после этого могут разбухнуть манжеты и другие резиновые изделия, оптимальный вариант для промывки – тормозная жидкость;
перед сборкой, нелишним будет, смазать все детали тормозной жидкостью, лишь сферическую поверхность штока, контактирующую с толкателем, требуется обработать консистентной смазкой.

Если найдены неисправности, которые невозможно устранить находящимися в ремонтном комплекте запчастями, то нужна полная замена главного цилиндра сцепления.

Работы, производимые при замене

Порядок необходимых действий, когда производится замена главного цилиндра сцепления, несложен:

открутив бачок, шприцем следует откачать гидравлическую жидкость;
отсоединить от педали сцепления главный цилиндр, что иногда бывает непросто;

отсоединить все шланги, и заглушить те из которых течет жидкость;
открутить гайки, крепящие цилиндр к кузову автомобиля;

поменять на новый главный цилиндр сцепления и произвести монтаж в обратном порядке;
прокачать систему сцепления.

Для процедуры прокачки сцепления потребуются:

подходящий шланг для прокачки, который плотно одевается на воздушный клапан, находящийся на рабочем цилиндре;
емкость для слива гидравлической жидкости;
соответствующий ключ для клапана;
сама жидкость.

Для прокачки следует: сняв защитный колпачок с клапана, на его место надеть шланг, второй конец которого должен быть опущен в жидкость, находящуюся в емкости. Попросить помощника понажимать на педаль сцепления несколько раз, после чего удерживать ее нажатой. Вывернув клапан на 4–5 оборотов, дать стечь жидкости с воздушными пузырьками и завернуть клапан обратно. Произведя такие же действия несколько раз, следует прокачать систему до полного удаления из нее воздуха. Также рекомендуем к просмотру видео по теме: Метки: главный цилиндр сцепления, не работает сцепление, проваливается педаль сцепления, прокачка сцепления

Причины поломок рабочего цилиндра автомобиля

Материал, из которого изготовлен корпус детали, имеет важное значение. Сегодня цилиндры делают не только из стали или чугуна — как раньше

Чаще стали использовать алюминий и даже полимер. Однако такие мягкие изделия не будут отличаться надёжностью.

Ремонт штока сцепления необходим при следующих проблемах:

утечки (возникают из-за износа уплотнительных колец или при нарушении целостности соединительных трубок);
трещины на корпусе детали;
поломки пружины РЦС.

Шток включает в себя несколько составных деталей, каждая из которых может получить повреждение. Толкатель, поршень, манжеты, пружина — всё эти компоненты постоянно под нагрузкой, поэтому вероятность их поломки велика.

Привод сцепления и его виды

Устройство сцепления

Привод предназначен для дистанционного управления сцеплением непосредственно водителем из салона. Нажатие на педаль сцепления напрямую воздействует на нажимной диск.

Известны следующие виды привода:

механический;
гидравлический;
электрогидравлический;
пневмогидравлический.

Наибольшее распространение получили первые два вида. На грузовиках и автобусах используется пневмогидравлический привод. Электрогидравлический устанавливают в машинах с роботизированной коробкой передач.

В некоторых автомобилях для облегчения управления применяется пневматический или вакуумный усилитель привода.

Механический привод

Механический или тросовый привод отличается простой конструкцией и невысокой ценой. Он неприхотлив в обслуживании и состоит из минимального количества элементов. Механический привод устанавливается в легковых и малотоннажных грузовых автомобилях.

Механический привод сцепления

К элементам механического привода относятся:

трос сцепления;
педаль сцепления;
вилка выключения сцепления;
выжимной подшипник;
механизм регулировки.

Трос сцепления, заключенный в оболочку, является основным элементом привода. Трос сцепления крепится к вилке, а также к педали, находящейся в салоне автомобиля. В момент выжимания педали водителем действие через трос передается на вилку и выжимной подшипник. В результате происходит разъединение маховика двигателя с трансмиссией и, соответственно, выключение сцепления.

В соединении троса и рычажного привода предусмотрен регулировочный механизм, обеспечивающий свободный ход педали сцепления.

Ход педали сцепления представляет собой свободное перемещение до момента срабатывания привода. Расстояние, пройденное педалью без особого усилия водителя при нажатии, и есть свободный ход.

Если переключение передач сопровождается шумом, а в начале движения наблюдаются небольшие рывки автомобиля, то необходима регулировка хода педали.

Зазор в сцеплении должен находиться в пределах 35-50 мм свободного хода педали. Нормативы этих показателей указаны в технической документации автомобиля. Регулировка хода педали осуществляется путем изменения длины тяги с помощью регулировочной гайки.

Признаки и причины неисправности главного цилиндра сцепления

Даже простое устройство рабочего цилиндра сцепления не может служить гарантией от различных неисправностей, которые мешают ему эффективно выполнять свои функции:

Недостаточный объем рабочей жидкости. В процессе эксплуатации автомобиля необходимо время от времени проверять уровень жидкости в расширительном бачке сцепления. Если уровень опускается ниже отметки «минимум», необходимо долить в систему тормозную жидкость. Снижение объема жидкости в гидроприводе может произойти в результате нарушения целостности манжеты главного цилиндра или при разгерметизации магистрали в местах соединений. Для устранения такой неисправности нужно выявить и устранить протекания рабочей жидкости гидропривода сцепления.
Разгерметизация магистрали может привести к попаданию воздуха в систему. Такая неисправность нарушает нормальную работу сцепления и может выражаться в «недовыжимании» механизма, которое сопровождается нехарактерным звуком и вибрацией рычага КПП при переключении скоростей. Воздух в гидропривод сцепления может попадать через микротрещины в трубках, в результате изношенности подвижных элементов или нарушения герметичности соединений. Для восстановления функциональности системы нужно выявить участки с перечисленными выше дефектами, устранить их и прокачать магистраль для вытеснения из нее воздуха.
Перекачивание рабочей жидкости через рабочий цилиндр происходит в результате изношенности манжет или при наличии выработки на поршне цилиндра. Для устранения неисправности необходимо заменить изношенные комплектующие.

При выявлении любых признаков неправильной работы главного цилиндра сцепления необходимо провести диагностику не только этого узла, но и всей системы. Устранение неисправностей на ранних стадиях позволяет ограничиться заменой отдельных деталей.

К наиболее существенным неисправностям относят дефекты поверхности цилиндра – задиры, царапины, коррозия и т. д. При их выявлении чаще всего приходится менять главный цилиндр сцепления в сборе.

Так как тормозная жидкость, используемая в гидроприводе сцепления, отличается хорошей проникающей способностью, то при появлении дефектов на поверхности главного цилиндра она будет быстро просачиваться даже через микрощели, поэтому установка новых уплотнителей не позволит устранить протекание.

В ремонтный набор главного тормозного цилиндра входят манжеты и рабочий поршень. Замена этих элементов не позволит устранить неисправность при наличии царапин на поверхности самого цилиндра сцепления. Учитывая это обстоятельство, следует периодически проводить проверку ГЦС, чтобы выявить неисправности на ранней стадии и не допустить критического износа детали. На появление дефектов в этом узле может указывать снижения уровня жидкости в расширительном бачке, вызванное ее протеканием.

При этом, начинает хуже ходить и сама педаль сцепления, а также становятся заметны нарушения при переключении скоростей, вызванные неправильной работой гидропривода сцепления. Из-за неисправности ГЦС педаль часто проваливается и ходит более туго.

При наличии описанных выше признаков следует внимательно осмотреть ГЦС на наличие протеканий, проверить уровень рабочей жидкости и ее качество. Наличие потеков на корпусе цилиндра или влажные пятна на манжетах указывают на отсутствие герметичности гидропривода сцепления.

Нарушения в работе ГЦС могут быть вызваны засоренностью вентиляционных отверстий крышки расширительного бачка. Устройство привода сцепления продумано таким образом, чтобы в нем поддерживался постоянный объем жидкости. При повышении давления в системе или при высоких температурах уровень рабочей жидкости увеличивается, а затем плавно снижается.

Для регулировки уровня жидкости в крышке расширительно бачка сцепления обустроены специальные отверстия. Если вентиляция гидропривода забита, то он начинает работать со сбоями. В этом случае педаль сцепления буде выжиматься достаточно туго, а ее возвращение в исходное положение будет замедляться.

Цилиндр сцепления рабочий ВАЗ 2101-2107 АвтоВАЗ

Уважаемые покупатели, во избежание ошибок при отправке рабочего цилиндра сцепления, в строке «Комментарий» указывайте модель и год выпуска вашего автомобиля.

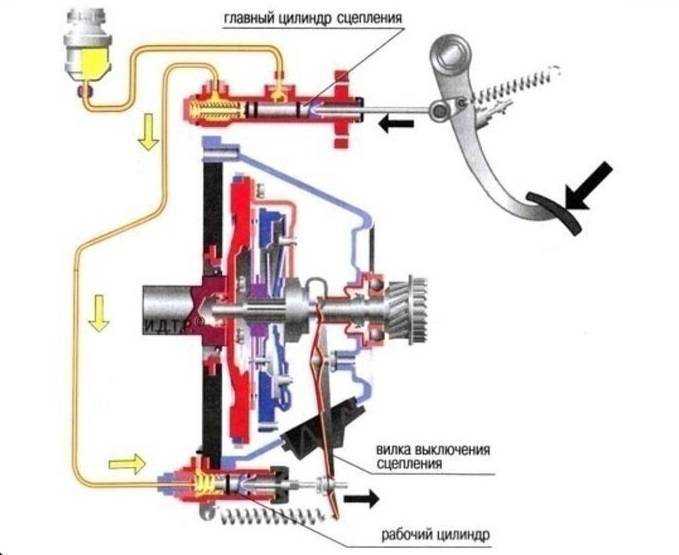

Основными составными частями в гидравлической системе являются цилиндры. Они называются главный и рабочий цилиндр сцепления ВАЗ 2107.

Рабочий цилиндр привода сцепления предназначен для обеспечения передачи усилия от педали на выжимную вилку механизма сцепления, через шток главного цилиндра к рабочему цилиндру, соединенных между собой трубкой высокого давления.

1 — маховик; 2 — ведомый диск сцепления; 3 — корзина сцепления; 4 — выжимной подшипник с муфтой; 5 — бачок гидропривода сцепления; 6 — шланг; 7 — главный цилиндр гидропривода выключения сцепления; 8 — сервопружина педали сцепления; 9 — возвратная пружина педали сцепления; 10 — ограничительный винт хода педали сцепления; 11 — педаль сцепления; 12 — трубопровод гидропривода выключения сцепления; 13 — шаровая опора вилки; 14 — вилка выключения сцепления; 15 — оттяжная пружина вилки выключения сцепления; 16 — шланг; 17 — рабочий цилиндр гидропривода выключения сцепления; 18 — штуцер прокачки сцепления

При нажатии на педаль, в действие приводиться шток главного цилиндра, на конце которого установлен поршень с масло-бензо-стойкой манжетой. Поршень передает давление на гидравлическую жидкость, тем самым обеспечивая воздействие, которое передается по трубке на поршень рабочего цилиндра. Он гидравлическое усилие преобразовывает в механическое движение вилки выключения, которая в свою очередь передвигает выжимной подшипник, который и выжимает диск сцепления ВАЗ 2107.

1 — корпус; 2 — клапан для прокачки гидравлического привода выключения сцепления; 3 — защитный чехол; 4 — толкатель вилки выключения сцепления; 5 — уплотнительное кольцо поршня; 6 — поршень рабочего цилиндра; 7 — манжета поршня; 8 — втулка; 9 — пружина; 10 — шайба; 11- стопорное кольцо.

Рабочий цилиндр отлит из мелкозернистого чугуна. Он укреплен к картеру 2 двумя болтами. Корпус рабочего цилиндра расточен под диаметр 19,05 мм по длине 70 мм. Внутренняя поверхность цилиндра (зеркало) обработана с высокой точностью, в результате чего увеличивается срок эксплуатации изделия. С наружной стороны закрывается пробкой, которая устанавливается на прокладке и затягивается с приложением момента 8—10 кгс*м. В торце пробки устанавливается штуцер подачи жидкости в цилиндр. В цилиндре помещен стальной хромированный поршень, сопряжение которого уплотняется резиновым кольцом, наружный диаметр 19,2±0.15 мм и манжетой. Манжет цилиндра изготовлен из резины высокого качества, которая устойчива к воздействиям внешней среды и агрессивных химических веществ. Плотное прижатие манжеты к зеркалу цилиндра обеспечивается подачей находящейся под давлением жидкости под манжету через каналы диаметром по 2 мм. Плотная посадка манжеты на поршне обеспечивается установкой опорной тарелки, подпираемой своей пружиной. Уплотнение цилиндра со стороны толкателя обеспечивается установкой на торец цилиндра резинового защитного чехла.

Для того, чтобы обеспечить долговечность и надежность цилиндров, поршни имеют твердое оксидное покрытие, что позволяет им работать свыше 1 000 000 циклов.

Для выпуска из цилиндра воздуха при заполнении его жидкостью или при прокачке гидравлического привода цилиндр имеет конусный клапан с боковым отверстием диаметром 1,5 мм и центральным каналом диаметром 2,5 мм.

Технические характеристикирабочего цилиндра сцепления ВАЗ 2101 — 2107:

Рабочее давление: МРа – 20;

Диаметр цилиндра: мм – 19;

Ход поршня: мм — 36.

В гидравлической системе применяется только тормозная жидкость типа ДОТ -3, 4, которая имеет глубокую проникающую способность и не разъедает резиновые уплотнительные кольца.

Другие артикулы товара и его аналогов в каталогах: 2101-1602515-23, МБ01-1602510, А11.1602510, Р1944 С3.

Применяемость: ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 21074, ВАЗ 2121, ВАЗ 2131, ВАЗ 2120.

Проверяйте уровень тормозной жидкости в бачке, особенно перед дальней поездкой. Используйте только тормозную жидкость. Смывайте пыль или промывайте цилиндры только специальными очищающими жидкостями или, например, метиловым спиртом, но ни в коем случае не бензином или маслом.

Любая поломка – это не конец света, а вполне решаемая проблема !

Как самостоятельно заменить цилиндр рабочий сцепления на автомобиле семейства ВАЗ 2101-2107.

С интернет – Магазином AvtoAzbuka затраты на ремонт будут минимальными.

Просто СРАВНИ и УБЕДИСЬ !!!

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных выше.

Установка или замена

Снятие или замена рабочего цилиндра сцепления производится в следующем порядке:

Отвинчивание пары болтов, крепящих корпус цилиндра к картеру сцепления.
Отсоединение толкателя от вилки механизма сцепления.
Отсоединение шланга, соединяющего рабочий и главный цилиндр сцепления.
Заглушка шланга подходящей по размеру пробкой для устранения вытекания жидкости.

Установка нового или отремонтированного рабочего цилиндра осуществляется в обратном порядке, после чего система прокачивается с целью заполнения ее тормозной жидкостью и удаления воздуха. При сборке на ось толкателя наносится специальная смазка, как правило CASMOLY L9508.

Ремонт сцепления своими силами

Снятие КПП

На ваз 2106, 07, 08 или на ваз 2114 ремонт сцепления без снятия коробки передач практически не проводится. Просто без этого невозможно определить причину неисправности сцепления. Поэтому, первым делом приступаем к данной операции. Представленный ниже метод снятия КПП позволит не сливать из коробки масла и не вытаскивать из нее привод:

снимаем воздушный фильтр;
извлекаем трос сцепления или как его называют специалисты – привод;
снимаем стартер;
расслабляем верхние болты фиксации коробки передач к двигателю.

Откручивание верхних болтов крепления

Переходим к дальнейшим действиям:

скоростную фишку датчика отключаем;
фиксатор жгута электропроводки откручиваем;
автомобиль поднимаем при помощи домкрата или другого устройство;
ослабляем гайки привода, находящиеся справа и слева машины до конца;
извлекаем рычаг подвески.

Откручивание рычага подвески

Продолжаем ремонт сцепления ваз 2114:

извлекаем шаровую опору;
два болта рычага подвески следует обязательно открутить;
извлекаем рычаг передней подвески;
снимаем нижний брызговик двигателя автомобиля;
фишку с выключателем огня заднего хода отключаем;
теперь пора открутить реактивную тягу от коробки передач;
снять, откручивая, нижнюю крышку картера;
пора ослабить гайку привода управления КПП (ее еще называют тягой кулисы);
отсоединить ее (нужно помнить, что при установке КПП на место, данную кулису обязательно отрегулировать).

Гайка привода управления КПП

нижний болт и гайку фиксации КПП к двигателю откручиваем (надо помнить, что в данном случае делать все нужно внимательно, так как нелегко бывает найти гайку, если привода стоят на своих местах);
берем домкрат и поднимаем двигатель так, чтобы не повредить поддон.

Поднятие двигателя на домкрате

отсоединяем коробку передач от подушек;
опускаем немного домкрат;
снимаем КПП.

На этом этап снятия коробки передач можно назвать законченным. В процессе работы обязательно нужно использовать правильный инструмент. Ключи должны быть разными: накидными, гаечными, нередко используются и головки.

Ремонт рабочего цилиндра Ваз 2101

Главный цилиндр сцепления на Ваз 2101

На автомобилях данной марки ремонт проводится так же, как и на других моделях Ваз. Часто причина неисправности связана бывает с такой деталью, как главный цилиндр сцепления ваз 2101. Ремонт его, в пошаговой инструкции, представлен ниже. Данный рабочий цилиндр бывает установлен в самом низу автомобиля, и снимать КПП не нужно. Деталь бывает часто подвержена агрессивному воздействию внешней среды, что и объясняет такую частую причину выхода из строя. Конструкция рабочего цилиндра состоит из:

пыльника (он предохраняет рабочую часть детали от попадания грязи);
резиновых манжет;
зеркала и других комплектующих.

На ваз 2101 ремонт сцепления, а вернее цилиндра начинаем со следующих действий:

поднимаем автомобиль на смотровую яму:
обязательно сливаем тормозную жидкость из бачка впереди, а шланг сцепления снимаем из главного цилиндра, поднимаем вверх, дабы жидкость не вылилась, и фиксируем подручными средствами (например, привязываем веревкой);
откручиваем соединения гаечным ключом на 17 (если открыть гайки не удается, то можно воспользоваться средством против ржавчины, например уксусом);
разбираем цилиндр;
осматриваем зеркало и если оно не пострадало, заменяем изношенные детали;
собираем все на место, прежде смазав резиновые манжеты и зеркало тормозной жидкостью.

Ремонт корзины и диска сцепления на Ваз

Стоит вновь отметить, что на ваз 2105 ремонт сцепления проводится так же, как и на других моделях. Если ремонт сцепления ваз 2101 был связан, в основном, с заменой частей главного цилиндра, то на других моделях, в том числе и на Ваз 2105 ремонт может быть связан с корзиной или самим диском сцепления. Понятно, что работы начинаем проводить на уже снятом КПП. Итак, начинаем:

откручиваем болты, фиксирующие корзину (обращаем внимание на лепестки корзины и если они сильно изношены, меняем корзину на новую);

Установка или замена

Снятие или замена рабочего цилиндра сцепления производится в следующем порядке:

Отвинчивание пары болтов, крепящих корпус цилиндра к картеру сцепления.
Отсоединение толкателя от вилки механизма сцепления.
Отсоединение шланга, соединяющего рабочий и главный цилиндр сцепления.
Заглушка шланга подходящей по размеру пробкой для устранения вытекания жидкости.

Установка ремкомплекта главного цилиндра сцепления

Определить когда необходимо ремонтировать главный цилиндр не сложно, основными признаками его неисправности являются:

Недостаточное выключение сцепления (сцепление ведет)
Любой вид подтекания, что из-под гаек крепления шланга и трубок, что из торца из-под резиновых уплотнителей
Заклинивание главного цилиндра в нажатом положении

В моей же ситуации главный потек из-за износившегося уплотнительного кольца, иными словами жидкость потекла по педали сцепления в салон .

Ремонт я начал с демонтажа шланга бачка, открутил хомут на главном цилиндре и быстро его сняв с главного повернул вверх и защемил за крышкой бачка чтобы жидкость не вытекала из бачка. Далее я открутил трубку, которая идет к рабочему цилиндру, делал это я специальным ключом, жаль нет фотографии но приобрести такой можно без проблем в любом автомагазине. Осталось только открутить сам главный, он крепится двумя гайками на 13 и извлечь его из-под капота.

Снят пыльник, заметно, что жидкость текла отсюда

Подковырнув отверткой пыльник, я увидел откуда именно текла жидкость, предположение было абсолютно правильным.

Далее необходимо протереть цилиндр, удалить грязь и ржавчину.

После очистки от грязи, можно приступить к разбору. Для этого понадобится шило или аналогичный предмет.

Далее нужно аккуратно извлечь внутренности, имея ввиду что поршень находится под действием пружины.

Вот так это выглядит

Далее необходимо очистить корпус главного цилиндра, нельзя скрести детали отверткой наждачкой и тп, это так на всякий случай, я использую тряпку с тормозной жидкостью. В мануалах по ремонту я часто встречал такие выражения, что если на деталях появились рыски, царапины и прочее то он не годен. Но вопреки всему этому практика показывает, что не смотря на все риски, при условии установки качественного ремкомплекта главный цилиндр работает без замечаний. Я использовал вот такой комплект:

Ремкомплект главного цилиндра сцепления ВАЗ

Снимаем старые кольца, чистим все канавки, отверстия. Там не должно быть не пыли ни мусора.

Кольцо снято, очищаем поршень, ставим новое

Спасибо за подписку!

А вот и кстати причина течи цилиндра сцепления:

Кольцо износилось не равномерно

После очистки и замены колец, можно собирать цилиндр, ниже фотография что и как должно стоять:

Здесь фото не очищенного, я его добавил сюда чтобы показать правильность сборки

Собрав цилиндр устанавливаем штопорное кольцо

Прокачка сцепления на ВАЗ 2106

После того как произвели ремонт, необходимо прокачать сцепление. Во всех руководствах по ремонту можно найти стандартную инструкцию по прокачке сцепления, но она может помочь не всегда.

Первый вариант прокачки стандартный, он состоит в том, что необходимо заполнить бачок жидкостью, открутить штуцер для прокачки, одеть на штуцер шланг, а второй конец опустить в посудину с чистой жидкостью. Затем нажимая на педаль следим за тем когда перестанет выделятся воздух, также не забываем контролировать уровень в бачке.
Второй способ состоит в задействовании помощника — один человек нажимает на педаль 4-6 раз и держит нажатой ее в пол. Второй откручивает штуцер для прокачки, со штуцера должны выходить пузырьки воздуха, как только они перестанут выходить необходимо завинтить штуцер, а после этого отпустить педаль. И так до восстановления нормальной работы педали и пока не перестанут выходить пузырьки воздуха.
Есть еще самый простой способ прокачки, но который не всегда срабатывает — для его осуществления необходимо просто налить жидкость в бачек и отвинтить штуцер на рабочем цилиндре. Жидкость самотеком пройдет через всю систему и когда начнет стабильно вытекать из штуцера его можно завернуть и прокачку считать оконченной.

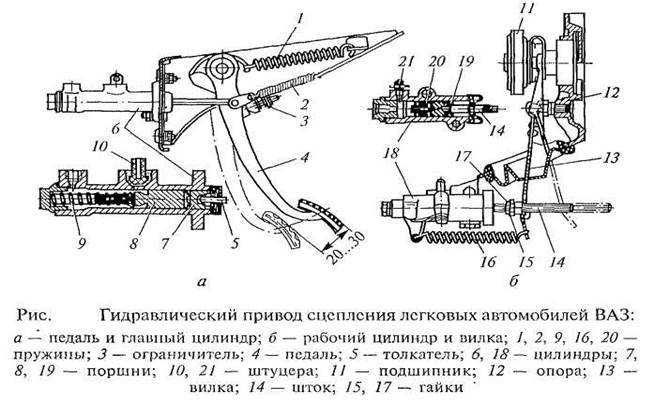

Автомобили Волжского завода моделей 01-07 имеют гидравлический привод сцепления. Замена главного исполнительного устройства данного механизма автомобиля ВАЗ 2107 производится в случае его поломки или отказа. Цилиндр закреплен на щите моторного отсека со стороны водителя двумя шпильками и гайками, в верхней части установлен бачок с тормозной жидкостью. От него до рабочего узла проложен трубопровод.

Расположение устройства

Чтобы отыскать рабочий цилиндр сцепления на ВАЗ «классике», то искать его необходимо непосредственно в области расположения коробки передач. Устройство крепится при помощи двух болтов к картеру КПП.

Увидеть механизм можно только снизу или в самой глубине моторного отсека со стороны водителя. Ремонтные работы, связанные с демонтажем и заменой рабочего цилиндра сцепления, можно проводить “из под капота”, но гораздо удобнее из смотровой ямы или на эстакаде. На видео ниже указано место расположения данного агрегата. Какую же функцию выполняет данное изделие и можно ли обойтись без него? Об этом узнаем далее.

Особенности функционирования

Принцип работы очень прост. Ниже приведена схема, где рабочий цилиндр обозначен зеленой стрелкой.

Согласно данной схеме можно сказать, что РЦС выполняет немаловажную функцию, а точнее, приводит в действие вилку, которая соединена с барабаном сцепления. В действие основной элемент РЦС, а точнее, поршень, приводится посредством возникшего давления жидкости, поступающей из главного цилиндра по шлангу, при нажатии на педаль сцепления. Тормозная жидкость толкает поршень, который в свою очередь приводит в действие вилку, а она воздействует на барабан, отжимая диск от маховика. Многие задаются вопросом, почему же в системе используется тормозная жидкость? Причина в том, что именно тормозная жидкость является несжимаемой, собственно, поэтому ее используют в таких немаловажных системах, как тормоза и сцепление.

Когда нужно осуществлять замену РЦС

В ходе использования агрегата, что происходит очень часто, изделию свойственно выходить из строя. Основные причины поломок заключаются в перетирании и изнашивании манжет, появление в них трещин, что влечет за собой вытекание жидкости. Значительная утрата жидкости приведет к неисправности системы сцепления. Отремонтировать РЦС, который пришел в негодность можно, но проще и рациональнее заменить на новый.

Чтобы не дожидаться, пока исчезнет давление в педали сцепления, нужно периодически проводить осмотр агрегата. При наличии течи ТЖ требуется немедленно провести соответствующий ремонт на ВАЗ 2107. Прежде чем проводить ремонт, требуется убедиться в неисправности именно этого элемента, так как из строя может выйти и ГЦС. Основными признаками выхода из строя РЦС являются:

снижение уровня ТЖ в бачке;
видимые потеки тормозухи из корпуса устройства или из под резинового пыльника;
«провалы» педали сцепления, которые могут быть периодическими или постоянными;
затруднение переключения передач.

Но чаще всего определяется неисправность путем обнаружения течи тормозной жидкости.

Особенности замены РЦС

Замена рабочего цилиндра сцепления ВАЗ 2107 начинается с того, что требуется удалить всю жидкость из бачка. Дальнейшие действия проводятся по порядку:

Для начала требуется ослабить гайку крепления, которая соединяет шланг с цилиндром. Отвинчивать гайку полностью не нужно, а только ослабить на данном этапе.
Используя плоскогубцы, необходимо снять стяжную пружину.
После этого следует разжать шплинт и вынуть его из кончика толкателя.
Используя ключ на «12» необходимо вывинтить два болта, которыми изделие крепится к картеру коробки передач.
После вывинчивания болтов можно отсоединить скобу от цилиндра, которая предназначается для крепления пружины.
Взявшись за корпус рабочего цилиндра, следует его демонтировать

Во время демонтажа обратите внимание на толкатель, который расположен в вилке.
После отсоединения изделия от картера, можно продолжить вывинчивание гайки, соединяющей шланг с устройством. После вывинчивания гайки, из шланга начнет вытекать тормозная жидкость, поэтому следует заранее подготовить специальную емкость.

После того, как устройство будет демонтировано, его следует заменить на новое, так как ремонт его нерационален. Стоимость изделия незначительная, поэтому проще заменить его на новое, чем попытаться провести ремонт. Установка изделия осуществляется в порядке обратном снятию. После установки требуется обязательно провести процедуру прокачки системы. В завершении следует напомнить, что регулярное обслуживание автомобиля позволяет предотвратить различные непредвиденные последствия в пути, как например, «исчезновение» сцепления.

Причины поломок рабочего цилиндра автомобиля

Материал, из которого изготовлен корпус детали, имеет важное значение. Сегодня цилиндры делают не только из стали или чугуна – как раньше

Ремонт штока сцепления необходим при следующих проблемах:

утечки (возникают из-за износа уплотнительных колец или при нарушении целостности соединительных трубок);
трещины на корпусе детали;
поломки пружины РЦС.

Ремонт рабочего цилиндра сцепления с использованием ремкомплекта

Ремонт рабочего цилиндра сцепления начинается с его разборки. Для этого он помещается в тиски для удобства, после чего работы проводятся в следующем порядке:

Снятие защитного колпачка с толкателем, извлечение поршня и снятие с него стопорного кольца.
Снятие с поршня уплотнительных колец и пружины.
Прочистка в цилиндре всех отверстий и штуцера выпуска воздуха.
Обследование зеркал цилиндра и наружной поверхности поршня на наличие механических повреждений.
Промывка всех деталей и поверхностей тормозной жидкостью. Применение для этой цели других растворителей запрещается.
Установка деталей ремкомплекта, в который входят пружина, защитный колпачок и уплотнительные кольца поршня.
Сборка цилиндра.

Принцип действия и конструкция

Нажимая на педаль, происходит воздействие на главный цилиндр, где создается давление, в результате чего гидравлическая жидкость через шланг и нагнетательный клапан попадает в рабочий цилиндр и посредством штока приводит в действие толкатель, который, выжимая вилку, способствует включению или выключению выбранной передачи.

Конструкция рабочего цилиндра, показанная на фото не такая и сложная, как может показаться на первый взгляд. Он состоит из таких основных деталей:

соответственно сам корпус, который может быть пластиковым или железным;
находящийся на нем клапан выпуска воздуха, который используется при прокачке;
возвратная пружина;
рабочий шток (поршень);
толкатель, воздействующий на вилку;
стопорное кольцо;
резиновые части: уплотнительные кольца и манжет.

Детали цилиндра привода сцепления: 1 – корпус; 2 – штуцер; 3 – колпачок; 4 – толкатель; 5 – уплотнительное кольцо; 6 – поршень; 7 – уплотнительное кольцо; 8 – тарелка; 9 – пружина; 10 – шайба; 11 – стопорное кольцо

Износ или неисправность некоторых из вышеперечисленных деталей может привести к ухудшению работы всей системы сцепления, о чем можно будет судить по некоторым признакам.
