Действуем в салоне
- Монтажный блок предохранителей расположен в левой части панели приборов. Снимаем крышку с интегрированным в нее переключателем режимов наружного освещения. Если работы осуществляется на модификациях LADA Granta «Люкс» и «Норма», то не забываем о необходимости отключения кнопки, служащей для отпирания замка багажника.
- Вооружившись схемой, определяем пришедший в негодность предохранитель прикуривателя или же предохранитель бензонасоса и так далее. Смотрим на целостность нити и делаем соответствующий вывод. Если элемент негоден, то заменяем его новым аналогом путем фиксации в посадочном гнезде. Такое действие повторяем со всем перечнем перегоревших предохранителей.
- «Минус» подключаем назад к аккумулятору и выполняем проверку функционирования электрического узла, в котором была произведена замена предохранителя.
Процесс замены указанных элементов, которые в себе содержит блок предохранителей, подкапотного пространства Лада Гранта реализуется аналогичным способом. Крышка на предохранительном модуле снимается посредством нехитрого действия – просто тянем ее вверх и в спокойном режиме осуществляем замену обозначенных элементов.
В Ладе Гранта установлен блок монтажный нового образца, потому расположение в нем как реле, так и предохранителей несколько иной, чем у других изделий Волжского автозавода. К тому же он разделен на два отдельных установленных в разных локациях.
Основной из них располагается по-прежнему в панели приборов, слева от рулевого колеса. Второй же находится непосредственно в подкапотном пространстве.
В настоящей статье мы расскажем, чем отличается схема нового типа предохранителей на Лада Гранта (с двигателем как на 8 клапанов, так и на 16).
Что нужно знать о предохранителях
Предохранители призваны обеспечивать защиту электрооборудования от перенапряжения и короткого замыкания.
Новые плавкие защитные устройства имеют меньший размер. Ими снабжают следующие модели Гранта:
Отличие схем в комплектациях Стандарт, Норма или Люкс незначительное, и обусловлено, прежде всего, установкой дополнительного оборудования.
Силовые же, как ранее отмечалось, вынесены в подкапотное пространство. Сделано это для обеспечения большего уровня безопасности и удобства обслуживания транспортного средства.
Производитель прямо запрещает использовать при замене защитные устройства несоответствующие по номиналу тем, что указаны в схеме. В частности, превышение максимальных значений приводит к перегрузке цепи и последующему выводу из строя оборудования ею питаемого. Все это чаще всего приводит к возгоранию.
Важно помнить – при перегорании предохранителя не стоит его менять сразу. Прежде всего, требуется выяснить, что именно привело к этому
В противном случае есть риск расплавления вставки и у нового.
Если вы не обладаете знаниями, позволяющими протестировать электросистемы, то следует прибегнуть к помощи профессионалов.
Какой ПП отвечает за прикуриватель
Это первый вопрос, на который нужно найти ответ. Довольно распространенной является проблема на автомобилях типа ВАЗ 2114, Рено Логан, Лада Приора, Гранта или Калина, к примеру, когда предохранитель прикуривателя ломается.
Но не стоит думать, что все остальные машины с такими ситуациями не сталкиваются. Это может произойти на Пежо Боксер 2013 года, на Ниссан Теана 2010 года выпуска, либо же на Фольксваген Поло Седан. Никто от подобной поломки не застрахован. И Тойота Камри нового поколения, и Форд Фокус 2 поколения, как и Опель Астра Н потенциально могут выдать автовладельцу сюрприз в выходе из строя ПП.
И тут важно понимать, что вина в случившемся лежит зачастую на самом автовладельце. Причиной тому желание подключить через прикуриватель всевозможное оборудование и гаджеты. Зачастую это касается видеорегистраторов и специальных отдельных навигаторов, если они не предусмотрены в комплектации автомобиля
Я не имею ничего против подключения компрессора к прикуривателю, а вот ставить себе в машине мини-кондиционер или тот же FM-трансмиттер — удовольствие сомнительное
Зачастую это касается видеорегистраторов и специальных отдельных навигаторов, если они не предусмотрены в комплектации автомобиля. Я не имею ничего против подключения компрессора к прикуривателю, а вот ставить себе в машине мини-кондиционер или тот же FM-трансмиттер — удовольствие сомнительное.
Перегрузка гнезда или банальное подключение низкокачественных гаджетов довольно часто приводит к срабатыванию предохранителя. Причем автомобилист может сломать не просто предохранитель, но и вывести из строя сам прикуриватель своими действиями.
Чтобы провести ремонтно-восстановительные работы, нужно определить, какой предохранитель отвечает за прикуриватель. Бывает и так, что отдельный ПП для этого элемента автомобиля отсутствует. Водители уверяют, что их прикуриватель вовсе не защищен, а потому и менять там ничего не нужно. Это не так. Даже если отдельный ПП отсутствует, всегда есть другой компонент. Просто на некоторых машинах один ПП используется для защиты сразу двух устройств.
Потому порой можно заметить, как после выхода из строя прикурки параллельно не работает иной девайс. Иногда им оказывается аудиосистема или другое электрооборудование.
В поисках предохранителя
Вы не узнаете, есть ли у вас отдельный ПП для прикуривателя, либо же он работает одновременно на два устройства, пока его не найдете.
Сделать это зачастую не сложно, поскольку на большинстве транспортных средств искомый элемент располагается в специальном блоке предохранителей. Это своего рода бокс, где производитель разместил буквально все плавкие элементы для защиты установленного на авто электрооборудования.
Если вы точно не знаете, где именно искать этот элемент, воспользуйтесь несколькими простыми советами.
- Руководство по эксплуатации. К инструкции к каждому авто обязательно указывается зона, где располагается предохранительный блок. На современных авто их монтируется сразу несколько. Один блок служит для размещения ПП, а в остальных установлены реле. Это уже напрямую зависит от автопроизводителей. Если блоков несколько, тогда один точно вы найдете в салоне, а остальные в подкапотном пространстве;
- Салонные блоки обычно встречаются по левую сторону относительно торпедо, то есть недалеко от руля;
- Также салонные блоки с ПП часто ставят внутри бардачка;
- Блок с плавкими элементами в подкапотном пространстве зачастую находится возле аккумулятора;
- Элемент, который отвечает за сохранность прикуривателя, автопроизводители могут вставить в блок с реле. То есть он не обязательно находится среди ПП, когда реле применяется для защиты одновременно нескольких электроцепей;
- Когда найдете блок, откройте его. На крышке обязательно наносится схема, согласно которой отображается точное расположение всех элементов. Каждый ПП отвечает за определенный объект;
- Обратитесь за помощью ко всемирной паутине. Иногда руководства по эксплуатации нет, а поиски в блоках предохранителей вызывают у новичка сомнения. Для этого можно посетить тематические форумы и задать вопросы.
На практике разобраться, где находится ПП у Чери Индис или Мерседеса Е-класса не сложно. Нужно лишь выполнить несколько последовательных действий. И все получится.
Лада Гранта › Бортжурнал › Замена предохранителей на автомобиле Лада Гранта
В автомобиле Лада Гранта имеется два монтажных блока: первый находится в салоне и защищает практически все электрические цепи автомобиля, кроме силовых, их защищают предохранители силового блока, что находится под капотом.
Рассмотрим замену предохранителей салонного блока.
Во-первых, специалисты рекомендуют при любом вмешательстве в электрооборудование автомобиля отсоединять минусовую клемму аккумулятора. Затем необходимо снять крышку на панели приборов, она находится возле блока управления светом фар. Никакого специального инструмента здесь не потребуется, нужно лишь аккуратно потянуть рукой за левую верхнюю часть крышки и поочередно снять её с защелок:
Для этого нужно, просто взявшись пальцами за штекер, слегка потянуть его наверх. Разумеется, при обратном монтаже не забудьте соединить его обратно — простейший механизм не позволит перепутать полярность проводов:
Итак, крышка снята, можно приступать непосредственно к замене предохранителей.
Монтажный блок имеет следующий вид:
На обратной стороне крышки, как и в руководстве по эксплуатации имеется схема расположения предохранителей, номинал тока и какую цепь они защищают:

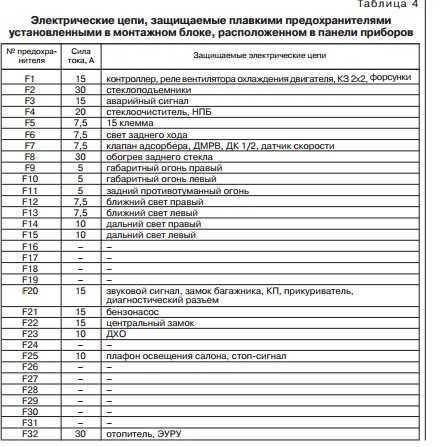

Электрические цепи, защищаемые плавкими предохранителями, установленными в монтажном блоке, расположенном на панели приборов
№ предохранителя Сила тока, А Защищаемые электрические цепиF1 15 Контроллер, реле вентилятора охлаждения двигателя, КЗ 2х2, форсункиF2 30 СтеклоподъемникиF3 15 Аварийный сигналF4 20 Стеклоочиститель, НПБF5 7.5 15 клеммаF6 7.5 Свет заднего ходаF7 7.5 Клапан адсорбера, ДМРВ, ДК1/2, датчик скоростиF8 30 Обогрев заднего стеклаF9 5 Габаритный огонь правыйF10 5 Габаритный огонь левыйF11 5 Задний противотуманный огоньF12 7.5 Ближний свет правыйF13 7.5 Ближний свет левыйF14 10 Дальний свет правыйF15 10 Дальний свет левыйF16 — —F17 — —F18 — —F19 — —F20 15 Звуковой сигнал, замок багажника, КП, прикуриватель, диагностический разъемF21 15 БензонасосF22 15 Центральный замокF23 10 ДХОF24 — —F25 10 Плафон освещения салона, стоп-сигналF26 — —F27 — —F28 — —F29 — —F30 — —F31 — —F32 30 Отопитель, ЭУР
Соответственно, определяем, какой из предохранителей вышел из строя, снимаем его, и если нить действительно перегорела, заменяем на новый такого же номинала тока. Это означает, что проблему постоянного перегорания одного и того же предохранителя не рекомендуется решать установкой предохранителя большего номинального тока: такой предохранитель не защищает цепь, и в случае возникновения короткого замыкания выгорит вся проводка и электрические приборы, которые она питает; не исключено возникновение пожара.
Рассмотрим силовой блок предохранителей. Он находится под капотом:
Снимаем крышку, потянув её наверх. Определяем, какой из предохранителей вышел из строя:
Электрические цепи, защищаемые плавкими предохранителями, установленными в монтажном блоке, расположенном под капотом автомобиля№ предохранителя Сила тока, А Защищаемые электрические цепиF1 50 Электроусилитель рулевого управленияF2 30 Вентилятор отопителяF3 60 ГенераторF4 60 ГенераторF5 30 Ближний свет фар
Итак, замену предохранителей на Лада Гранта мы рассмотрели, однако не всегда причиной отказа электрооборудования могут быть плавкие предохранители. Перед непосредственной заменой предохранителя необходимо проверить состояние всей электрической цепи, которую защищал перегоревший предохранитель, в том числе состояние проводки и электроприборов. Лишь выяснив и устранив причину неполадок, нужно менять предохранитель и продолжать эксплуатацию автомобиля.
Одной из распространенных причин выхода из строя предохранителя №F20, питающего в частности, прикуриватель, может быть использование нестандартных штекеров видеорегистратора, антирадара и прочих электроприборов, питающихся через прикуриватель, то есть он имеет определённую форму, и штекер дополнительного оборудования может замыкать цепь при определённом положении в гнезде прикуривателя
Таким образом, при покупке подобного оборудования необходимо обратить внимание на штекер; если же Вы уже купили антирадар или видеорегистратор, и возникли проблемы с их эксплуатацией, замените штекер
Также причиной перегорания предохранителя №F20, если с него запитана аудиосистема, а также предохранителей №F2 и №F22 может быть попадание воды вследствие недостаточной заводской герметизации швов и технологических отверстий в дверях и подкапотном пространстве. Специалисты рекомендуют тщательно изучить всю трассу электрической цепи во избежание последующих неисправностей и принять соответствующие меры.
Замена реле поворотов на Гранте
Первым делом находим и снимаем защитную крышку блока предохранителей (монтажного блока). Чтобы это сделать необходимо, отщелкнуть специальные фиксаторы. Процесс снятия лучше всего начинать с левого верхнего угла. Подцепите угол крышки, приложите усилие и выведите фиксатор крепления из паза. Потяните декоративный элемент на себя.
После того, когда все фиксаторы вышли из пазов, не предпринимайте резких движений, не дергайте корпус декоративной крышки. Все дело в том, что на корпусе имеется кнопка открытия багажника, к которой присоединена контактная фишка с проводами. Поэтому для того, чтобы не повредить контакты и проведения дальнейших работ, фишку необходимо отсоединить от разъема кнопки.
После демонтажа декоративной крышки мы получаем свободный доступ к монтажному блоку с предохранителями и реле
Обратите внимание, что для снятия предохранителей предусмотрен специальный пластиковый съемник, при помощи которого значительно облегчается весь процесс проведения работ. Для снятия реле в монтажном блоке находится такой же съемник, только наибольшего размера
Кроме того, на оборотной (внутренней) стороне декоративной крышки имеется схема с подробными обозначениями принадлежности всех внутренних компонентов, что очень удобно при работе.
Все элементы в монтажном блоке имеют свою маркировку
За работу поворотников и аварийной сигнализации отвечает изделие с наименованием «К5».
Реле в блоке установлены достаточно надежно и для того, чтобы его заменить потребуется применить определенную физическую силу. Лучше всего демонтировать деталь при помощи съемника. Однако достаточно часто, снять реле не получается даже при его использовании. Идеальное решение для таких случаев — применение плоскогубцев.
Обратная установка крышки немного сложнее процесса снятия. Не забудьте присоединить контактную фишку к разъему кнопки открытия заднего багажника. Монтаж рекомендуем начинать с нижней правой стороны. Заведите крайний правый фиксатор в отверстие, далее тот же самое проделайте с центральным и крайним левым фиксатором. После чего, переместитесь к верхним крепежным элементам и проведите аналогичные манипуляции. При помощи простого нажатия, защелкните декоративную крышку на панели.
На этом процесс снятия, установки окончен.
Кроме того, на оборотной (внутренней) стороне декоративной крышки имеется схема с подробными обозначениями принадлежности всех внутренних компонентов, что очень удобно при работе.
Все элементы в монтажном блоке имеют свою маркировку. За работу поворотников и аварийной сигнализации отвечает изделие с наименованием «К5».
Реле в блоке установлены достаточно надежно и для того, чтобы его заменить потребуется применить определенную физическую силу. Лучше всего демонтировать деталь при помощи съемника. Однако достаточно часто, снять реле не получается даже при его использовании. Идеальное решение для таких случаев — применение плоскогубцев.
Обратная установка крышки немного сложнее процесса снятия. Не забудьте присоединить контактную фишку к разъему кнопки открытия заднего багажника. Монтаж рекомендуем начинать с нижней правой стороны. Заведите крайний правый фиксатор в отверстие, далее тот же самое проделайте с центральным и крайним левым фиксатором. После чего, переместитесь к верхним крепежным элементам и проведите аналогичные манипуляции. При помощи простого нажатия, защелкните декоративную крышку на панели.
На этом процесс снятия, установки окончен.
«Важно. Если реле в вашем автомобиле постоянно выходят из строя, значит, есть основания для проведения тщательной диагностики соответствующей цепи электропитания»
Нужен ли подогрев лобового стекла
Самодельный подогрев форсунки омывателя
Вообще, перед тем, как приобретать подогрев лобового стекла или подобные «навороты», решите – нужны ли они Вам вообще. Зачастую чрезмерное увлечение подобными вещами либо снижает ресурс АКБ, либо – при небрежном их монтаже – к выгоранию проводки. Несомненно, такие устройства облегчают жизнь автолюбителя, но, к сожалению, не все имеют терпение всё грамотно сделать – провести проводку, защитить провода от обрыва или замыкания, подключить предохранитель, и т.п. Как говорится – «семь раз отмерь»!
Если кончился пропан, то пропал в дороге пан
Что такое лобовое стекло с подогревом? Обогрев лобового стекла. Полный обогрев лобового стекла. Подогрев зоны щеток стеклоочистителя лобового. Обогрев лобового, где купить? Полезны ли щетки (дворники) лобового стекла с подогревом? Как быстро разморозить стекло и поехать по своим делам? И какие есть решения проблемы обмерзания щеток лобового стекла? Об этом и поговорим сегодня.
Здравствуйте, уважаемые читатели блога.
Другое неудобство, которое приносит зима автомобилистам — это обмерзание (обледенение) щеток при движении во время снегопада. Обледенелые щетки просто елозят по стеклу и ничего не чистят. Приходится выходить из машины на улицу, обстукивать щетки, соскребать с них лед. И так делать снова и снова…
Реле указателей поворота: принцип работы, неисправности и методика выбора
Все современные автомобили оснащаются световыми устройствами, призванными указать остальным участникам движения, в какую сторону будет разворачиваться транспортное средство. Их еще называют световыми указателями поворота. Работают они, как все наверняка знают, в прерывистом режиме. Как раз за прерывание их работы отвечает специальное реле, в устройстве и неисправностях которого мы попытаемся разобраться.
Немного о функциях реле поворота
Реле поворота имеет несколько названий. Это и прерыватель тока, и реле-прерыватель указателей поворота, и просто реле поворота. Во всех случаях речь идет об электронном или же электромагнитно-тепловом приборе, отвечающим за замыкание и размыкание цепей световых указателей. Во время их работы световой сигнал то формируется, то гаснет до вхождения транспортного средства в поворот и во время его осуществления. Отсюда можно выделить 4 функции прерывателей:
- Создание уже упомянутого прерывистого светового сигнала указателей на одной из сторон автомобиля до и во время осуществления маневра;
- Создание прерывистого сигнала уже сигнальной лампы, размещенной на приборной панели авто;
- Формирование прерывистых сигналов абсолютно всех указателей, которыми оборудован автомобиль, при включении аварийной сигнализации;
- Формирование аналогично прерывистого, но уже звукового сигнала — щелчков — призванного помочь водителю ориентироваться в работе устройств без непосредственного визуального контакта с приборной панелью.
Где находится предохранитель для магнитолы
В сети интернет, на различных автомобильных форумах в числе не редко обсуждаемых вопросов по ремонту и обслуживания электрического оборудования и самой энергосистемы легкового авто (ВАЗ 2110, ВАЗ 2114, Форд и т.п), очень часто встречаются вопросы типа: где находится предохранитель для магнитолы, какой предохранитель отвечает за магнитолу и тому подобное.
Дело в том, что электрическая проводка современного авто, насыщенного всевозможным как штатным, так и дополнительно подключаемым оборудованием, представляет собой сложную и порой чрезвычайно запутанную систему. Разобраться в которой под силу только высоко профессиональным автоэлектрикам. Хочется отметить, что сейчас мы говорили, о новых легковых машинах. В том случае, если автомобиль уже далеко не нов и сменил на своем веку несколько владельцев. Как правило, что-либо да изменявших в его конструкции, и в частности — электропроводке, то в случае возникновения проблем с электропитанием, для их обнаружения и устранения придется поломать голову. К счастью, вопросы из разряда нами названных, а именно (еще раз) — где находиться предохранитель, отвечающий за магнитолу в автомашинах ВАЗ 2110 (Приора, форд, ВАЗ 2114) можно объединить в один и ответить на него следующим образом.
В отсеке под прикрывающим его люком, с правой стороны рулевой колонки вашей машины. Стандартно это ножевой предохранитель на 20 ампер с маркировкой английской буквой — F и цифрой 4 (F4).
По правилам, каждое отдельное устройство защищается индивидуальным предохранителем, но это уже относиться к их, так сказать — личной защите (вторичной). А первым принимает на себя удар, предохранительное устройство стоящие непосредственно на входе в энергосистему авто. А так как, почти все оборудование и дополнительная техника, прежде всего автомобильная магнитола, замыкаются на одну цепь с прикуривателем, то ответ вполне очевиден.
Блок предохранителей
Блок предохранителей в Гранте находится слева от рулевой колонки, около ручек включения света. Чтобы снять крышку и добраться до предохранителей и реле, потяните верхнюю левую часть крышки на себя. Сделано удобно, всё находится под рукой и не надо никуда лезть, вставая с водительского сиденья. Может быть это намёк на то, что их часто придётся менять, а может просто удобство — разработчикам виднее.
F1 (15 А) — блок управления двигателем, форсунки, катушка зажигания, реле вентилятора охлаждения, КЗ 2х2.
Если у вас проблемы с электроникой, и замена этого предохранителя не помогает, в худшем случае придётся перепрошивать ЭБУ или менять его. Также при перегорании этого предохранителя перестают работать форсунки и катушка зажигания, что делает работу двигателя невозможной. Поэтому если Гранта не заводится, проверьте первым делом данный предохранитель.
F2 (30 А) — электростеклоподъемники.
Если не работают и замена предохранителя не помогает, попробуйте выдернуть его совсем или снять клемму с аккумулятора на пару минут, затем подключите снова. Таким способом должны сброситься все временные ошибки и если дело в них, стеклоподъёмники снова заработают.
F3 (15 А) — аварийная сигнализация. Если не работает, проверьте этот предохранитель, а также кнопку включения «аварийки», её контакты и работоспособность ламп.
F4 (20 А) — стеклоочиститель, подушка безопасности. Если на приборной панели загорелась контрольная лампа отсутствия подушки безопасности, проверьте этот предохранитель. Дело может быть либо в нём, либо в электронном блоке, либо в самих подушках.
Если не работает стеклоочиститель и данный предохранитель целый, проверьте также реле K6, ручку включения, надёжность подключения к ней разъёмов, а также сам электропривод стеклоочистителя.
F5 (7,5 А) — клемма 15 замка зажигания. Если проблемы с включением зажигания, проверьте этот предохранитель, а также надёжность соединений проводов к клеммам замка.
F6 (7,5 А) — лампа заднего хода. Если она не работает, но этот предохранитель целый, проверьте саму лампу, а также контакты подключения разъёмов к блок-фаре.
F7 (7,5 А) — ДМРВ, клапан адсорбера, датчик кислорода, датчик скорости. Если двигатель работает неустойчиво, не держит холостые обороты или самопроизвольно глохнет, дело может быть в этом предохранителе либо соответствующем датчике. О том, как проверить ДМРВ у нас уже была статья.
F8 (30 А) — обогрев заднего стекла. Если он не работает, проверьте этот предохранитель, клеммы подключения проводов к обогревателю, а также целлостность его элементов.
F9 (5 А) — правые габаритные лампы
F10 (5 А) — левые габаритные лампы. Если не горят габариты, дело может быть в этих предохранителях или в самих лампах, а также их разъёмах. Не помешает проверить переключатель габаритов на приборной панели.
F11 (5 А) — задние противотуманные фары. Если они не работают, но данный предохранитель целый, дело может быть в переключателе на приборной панели или в самих лампах, а также их разъёмах
F12 (7,5 А) — правая лампа ближнего света F13 (7,5 А) — левая лампа ближнего света. Если не работает ближний свет в двух фарах одновременно, дело может быть в реле K9, либо в ручке включения ближнего света и её контактах. Если не горит только одна лампа, скорее всего дело в этом предохранителе или в самой лампе, которую нужно заменить.
F14 (10 А) — правая лампа дальнего света F15 (10 А) — левая лампа дальнего света. Если не работают обе фары дальнего света, дело может быть в реле K7. Если только одна — заменить предохранитель и/или лампу.
F16 (10 А) — Передняя правая противотуманная фара
F17 (10 А) — Передняя левая противотуманная фара. Если они не работают, проверьте переключатель на приборной панели, а также его контакты. Если не работает одна противотуманная фара, скорее всего сгорела лампа и нужно её заменить.
F18 (15 А) — обогрев передних сидений. Если он не работает, но данный предохранитель целый, проверьте кнопку включения обогрева на приборной панели.
F19 (10 А) — ABS. Если при нажатии на педаль тормоза на скользкой дороге колёса блокируются и педаль не «отпружинивает» назад, значит ABS не работает и дело может быть в этом предохранителе или в механических элементах системы торможения.
Схема и расположение блока предохранителей Лада Гранта фото и видео
Большинство электрических цепей в современных автомобилях защищаются предохранителями. В-первую очередь это защищает от поломки само электрическое устройство, во-вторую предотвращает угрозу пожара из-за перегрева или короткого замыкания.
Получаем доступ к блоку предохранителей в салоне
В Лада Гранта блок предохранителей, или как его ещё называют «в народе» монтажный блок, находится слева от водителя. Чтобы получить к нему доступ, необходимо опустить вниз защитную декоративную заглушку.
Снятие декоративной заглушки

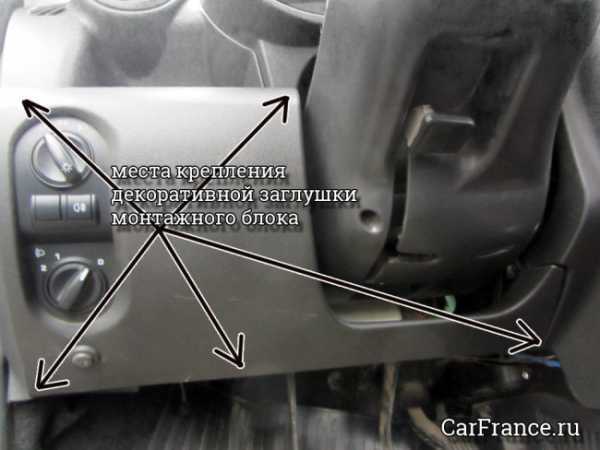

Месторасположение фиксаторов декоративной заглушки монтажного блока

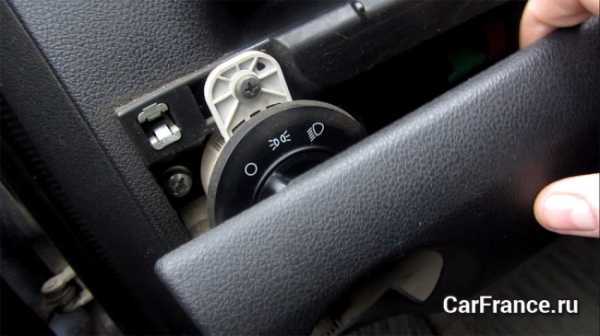

Сняли с одного крепления
Для удобства работы, я рекомендую полностью снять декоративную заглушку и убрать её в сторону. Для этого Вам необходимо извлечь фишку с кнопки открытия багажника. Фишка снимается просто, фиксаторов, которые удерживают фишку не предусмотрено.

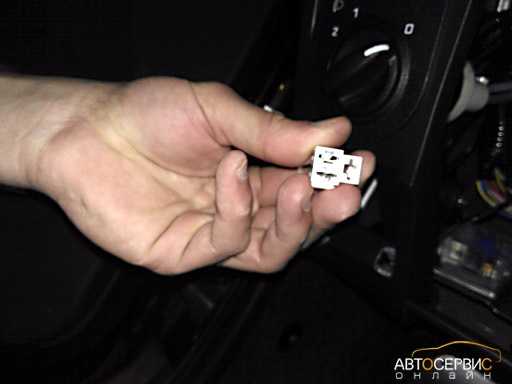

Снимаем фишку с кнопки багажника
Также фишка сделана «на дурака», одеть не верно её не получится, поэтому не надо запоминать её посадочное положение.
Извлечение предохранителей и контактного реле
Для замены (извлечения) предохранителей и контактного реле монтажный блок оснащён специальными пинцетами. Для предохранителей — пинцет маленького размера, для контактных реле — пинцет большой.

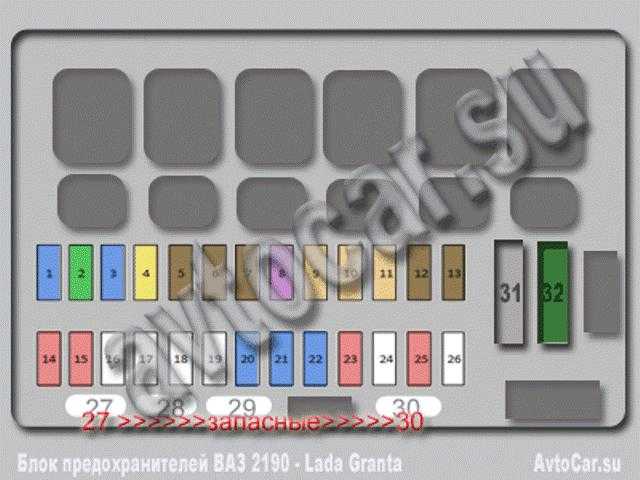

Схема расположения предохранителей в монтажном блоке
Схема монтажного блока |
Блок предохранителей (наносил цифры весь день) |
Подсказка. На обратной стороне декоративной заглушки, есть схема расположения предохранителей и контактного реле в монтажном блоке!
| F1 | 15 | Контроллер, реле вентилятора охлаждения двигателя, КЗ 2х2, форсунки |
| F2 | 30 | Стеклоподъемники |
| F3 | 15 | Аварийный сигнал |
| F4 | 20 | Стеклоочиститель, НПБ |
| F5 | 7.5 | 15 клемма |
| F6 | 7.5 | Свет заднего хода |
| F7 | 7.5 | Клапан адсорбера, ДМРВ, ДК1/2, датчик скорости |
| F8 | 30 | Обогрев заднего стекла |
| F9 | 5 | Габаритный огонь правый |
| F10 | 5 | Габаритный огонь левый |
| F11 | 5 | Задний противотуманный огонь |
| F12 | 7.5 | Ближний свет правый |
| F13 | 7.5 | Ближний свет левый |
| F14 | 10 | Дальний свет правый |
| F15 | 10 | Дальний свет левый |
| F16 | — | — |
| F17 | — | — |
| F18 | — | — |
| F19 | — | — |
| F20 | 15 | Звуковой сигнал, замок багажника, КП, прикуриватель, диагностический разъем |
| F21 | 15 | Бензонасос |
| F22 | 15 | Центральный замок |
| F23 | 10 | ДХО |
| F24 | — | — |
| F25 | 10 | Плафон освещения салона, стоп-сигнал |
| F26 | — | — |
| F27 | — | — |
| F28 | — | — |
| F29 | — | — |
| F30 | — | — |
| F31 | — | — |
| F32 | 30 | Отопитель, ЭУР |
Схема контактных реле
| K1 | Реле вентилятора отопителя. |
| K2 | Реле электростеклоподъемников |
| K3 | Реле стартера |
| K4 | Реле клеммы 15 замка зажигания |
| K5 | Реле указателей поворотов и аварийной сигнализации |
| K6 | Реле стеклоочистителя |
| K7 | Реле дальнего света фар |
| K8 | Реле звукового сигнала |
| K9 | Реле ближнего света фар |
| K10 | Реле обогрева заднего стекла |
| K11 | Реле контроллера(блока управления двигателем) |
| K12 | Реле электробензонасоса |
Разница в комплектациях: стандарт, норма, люкс
Монтажный блок одинаков для всех комплектаций автомобиля: стандарт, норма, люкс. В зависимости от комплектации и оснащённости автомобиля в блоке предохранителя могут отсутствовать некоторые реле.
Блок предохранителей нового образца
Схема блока предохранителей нового образца
Блок предохранителей под капотом автомобиля
В автомобиле Лада Гранта существует ещё один блок «мощных» предохранителей под капотом автомобиля. Номинал предохранителей от 30А до 60А, поэтому данный блок называют силовым.
Блок предохранителей обозначен стрелочкой
Для доступа к предохранителям необходимо потянуть защитную крышку наверх. Она легко снимается. При выборе виртуального казино, любители азартного отдыха сравнивают многие факторы. Для большинства фанатов важным является, какие игровые автоматы на деньги на www.hcsarov.ru/slotsmoney/ предлагает использовать клуб. Только лицензионный софт может гарантировать честную игру, и позволит рассчитывать на выигрыш реальных денег в особо крупных размерах. После окончания работ не забудьте вернуть крышку на место.
Схема блока в комплектациях: Стандарт, Норма
| F1 | 30 | Ближний свет фар или главное реле, цепи защищаемые предохранителями F1 и F21 монтажного блока в салоне |
| F2 | 60 | Генератор |
| F3 | 60 | Генератор |
| F4 | 30 | Вентилятор отопителя (предохранитель печки гранты) |
| F5 | 50 | Электроусилитель рулевого управления |
Схема блока в комплектации Люкс
| F1 | 50A | Обогреватель ветрового стекла |
| F2 | 60A | Генератор |
| F3 | 60A | Генератор |
| F4 | 40A (в комплектации без климатической установки — 30А) | Электровентиляторы охлаждения радиатора |
| F5 | 50A | Электромеханический усилитель рулевого управления |
| F6 | 40A | Блок управления антиблокировочной системой тормозов (ABS) |
Если предохранитель постоянно перегорает, то это повод задуматься о правильной работе этой цепи. Также мы не рекомендуем вносить изменения в конструкцию без особой надобности.
