Метки коленвала
Установить правильно распределительные валы в нужное положение, не значит, что это достаточно для пуска мотора. Лада Приора имеет 16 клапанов, поэтому если не выполнить синхронизацию работы всех механизмов двигателя, несколько из них будут повреждены. Чтобы этого не случилось, они должны открываться или закрываться в строго определённое время. Привод деталей механизма ГРМ осуществляется от коленвала. Коленчатый вал на выходе имеет шестерню, вращение которой через зубчатый ремень передаётся остальным деталям механизма ГРМ.
Метки коленвала Lada Priora
Эта шестерня фиксируется на коленвале шпонкой, установить её в другом положении будет невозможно. Для правильного совпадения положения поршней, клапанов относительно друг друга на ней имеется установочная метка. Она располагается с внешней стороны шкива в верхней части венца. Обычно её обнаруживают напротив зуба в виде прорези, выемки, конусного отверстия. Иногда для этого нужно ветошью протереть рабочую зону шкива. Мешать обзору может шкив привода генераторной установки, который демонтируют с коленчатого вала.
Причины неисправностей
Основной причиной неисправности является банальный механический износ. Любой сальник-уплотнитель по своей природе является расходником — через определенный период времени он начинает разрушаться, так как изготовлен из эластичного материала.
Неисправность может проявлять себя в виде изменения формы, разбухания, появления рубцов, разрыва или выкрашивания материала, из которого изготовлен расходник. Еще одним проявлением неисправности может быть полное выдавливание манжеты из посадочного гнезда.
Еще причинами проблем с сальником распредвала является неправильный подбор расходника, брак в производстве или неверная установка. В этих случаях сальник также не выполняет свои функции и нуждается в замене.
Помогите разобраться с приорой!
#1 Оффлайн Виктор2109
- Начинающий
- 5 Сообщений:
- Авто: Ваз 2109
В общем решил сделать капиталку и уже пожалел что не обратился в сервис и решил сэкономить!
Проблема в том что после капремонта своими руками машина не заводиться, двигатель приора 126,
В общем что есть: подача топлива-форсунки рабочие, прыскают правильно,
искра хорошая-катушки, свечи новые, рабочие,
метки (и как только не пробовал) стоят верно, тютелька в тютельку)
Прошивали эбу, уже как только не прошивали только бы завелась,
ИТОГ: НЕ ЗАВЕЛАСЬ, бьет в глушитель в воздушник, пытается звук что вот вот должна, но тщетно,
не ругайте))) буду рад любой помощи!
Из попыток, масло лили в цилиндры в перемешку с бензином-0, метки на распредвалах
на зуб вперед пробовал-0, с толкача-0, в общем сил уже нет))) обидно)) что могло пойти не так, где искать проблему.
#2 Оффлайн Zahar
Модератор
17 992 Сообщений:
Авто: toyota и нива
1. я уже плохо помню, кто в курсе пусть поправит. по меткам, коленвал делает два оборота, а распредвал один, бывает что метки и совпали, но все равно выставлено не правильно, нужно снять ремень провернуть коленвал на один оборот, и опять метки совпадут. так?
2. компрессию меряли?
ОТКРЫВАЕМ ДОСТУП К РЕМНЮ ГРМ
Расположение этих болтов показано на фото ниже:
РИС 6. Болты верхней крышки грм
Затем выкручиваем этим же ключом два болта нижней крышки механизма грм и снимаем крышку.
РИС 7. Болты нижней крышки ГРМ
Головкой на 17 проворачиваем зубчатый шкив коленвала до установки меток строго на свои места согласно рисунку 4. Также надо проверить совпадение меток на маховике, чтобы они были расположены, как показано на рисунке 3. Проворачивать коленчатый вал надо по часовой стрелке.
И ещё один важный момент! Крутить весь механизм грм надо именно коленчатым валом. За шкивы распредвала этого делать нельзя…
Чтобы метки распредвалов не сбились в процессе работы, их надо зафиксировать между собой. Делается это по-разному. Однажды я видел, как один слесарь вставил между зубьями шкивов торцевую головку. Можно так же взять шпильку и две толстые пластины с отверстиями. На шпильку надеваем пластины, с двух сторон гайки и вставить эту конструкцию между шкивами, так чтобы пластины упирались в зубья шкивов и затягиваем гайки.
Выглядит это примерно так! Тут, правда, представлен двигатель, от другога автомобиля:
РИС 8. Приспособление для фиксации распредвалов
Подготовительные работы мы закончили и пора приступать непосредственно к замене зубчатого ремня грм Приоры.
Чтобы снять ремень газораспределительного механизма Приоры в первую очередь надо ослабить его натяжение. Для этого ключом на 15 откручиваем гайку натяжного ролика, опорный ролик тоже надо снять. Потому что при замене ремня грм меняют и оба ролика.
Затем снимаем зубчатый ремень и внимательно его осматриваем
В первую очередь обращаем внимание на наличие трещин, разлохмачивания краёв ремня, ну и, конечно, смотрим на состояние зубьев. Их должно быть в количестве 137 штук, они должны быть округлой формы
Если вы обнаружили хотя бы один из этих дефектов либо пришло время по пробегу в километрах, то ремень грм Приоры подлежит замене на новый. Далее надо обратить внимание на состояние помпы. Взявшись за зубчатый шкив помпы надо подёргать его, если есть люфт шкива, то помпа подлежит замене.
ЗАМЕНА ПОМПЫ ПРИОРЫ
Для того чтобы заменить помпу, нам придётся слить охлаждающую жидкость. Ключом на 15 откручиваем гайки, снимаем зубчатые шкивы распредвалов и заднюю крышку привода грм.
Следует иметь в виду, что шкивы распредвалов нельзя путать местами, выпускной и впускной шкив ставятся именно на свои места…
Чтобы снять заднюю крышку надо воспользоваться торцевой головкой на 10 и открутить шесть болтов крепления этой крышки.
Расположение этих болтов показано на нижеследующем рисунке:
РИС 9. Болты задней крышки привода грм Приоры
На этом рисунке также показаны и болты крепления помпы Приоры. Эти болты откручиваются шестигранником на 5. Открутив болты, надо поддеть плоской отвёрткой край помпы и извлечь её из своего посадочного места.
Перед установкой новой помпы Приоры надо очистить поверхность, к которой она прилегает. Желательно её обезжирить и покрыть тонким слоем герметика. Новую помпу тоже следует промазать герметикой, то место где устанавливается прокладка
При установке помпы обратите внимание на контрольное отверстие, оно должно находиться в нижней части.
Затягиваем три болта крепления этого узла и теперь можно поставить и закрепить заднюю крышку газораспределительного механизма.
УСТАНОВКА РЕМНЯ ГРМ ПРИОРЫ
- Перед установкой ремня грм Приоры ставим на свои места зубчатые шкивы распредвалов, следя за тем, чтобы метки были строго на своих местах. Шкивы распредвалов выпускных и впускных устанавливаем обязательно на свои места. Об этом было сказано выше! Не забываем при этом, что под шкив впускного распредвала нужно установить кольцо датчика фаз.
- Проверив положение меток на распредвалах и коленвале, ставим на свои места ролики. Натяжной слева, только наживляем. Опорный находящийся справа «паразитный», его можно сразу закрепить до упора.
- Начинаем с коленвала, надеваем на его зубчатый шкив ремень грм, снизу вверх. Затем, придерживая руками с обеих сторон, заводим ремень сначала на шкив помпы, потом обратной стороной одновременно укладываем на ролики. Далее удерживая натяжку ремня, тянем его вверх и в стороны и надеваем на шкивы распредвала. При этом надо внимательно следить за положением меток, они должны оставаться строго на своих местах.
- Пришло время натянуть зубчатый ремень. Для этого специальным ключом поворачиваем натяжной ролик против часовой стрелки до совпадения выступа и выреза, как показано на фото ниже. После этого можно уже затянуть полностью болт натяжного ролика.

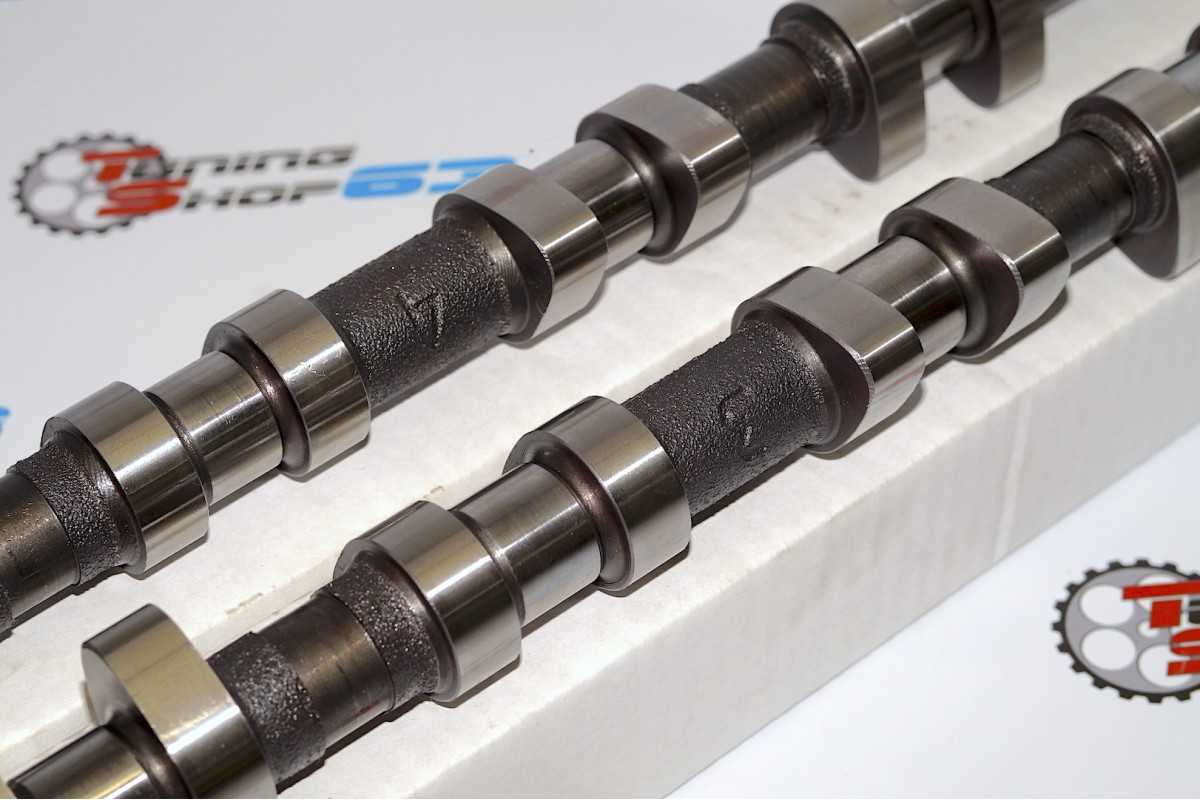

Тюнинговые и спортивные распредвалы
Каждый из нас старается всячески улучшить свой автомобиль, и путей к этому находится великое множество. Когда же речь заходит о двигателе, все в один голос твердят об увеличении его мощности
Хотя, если более серьёзно подойти к вопросу, то прежде надо обратить внимание на его крутящий момент
Мы знаем, что выжать наибольшую мощность возможно при стабильных максимальных оборотах, но такой режим двигателя применяется редко. Обычному водителю более важна приёмистость автомобиля, который послушно отзывается на педаль газа как в режиме хода с места, так и при его разгоне. Такое поведение машины обеспечивается большим и относительно постоянным крутящим моментом на низких и средних оборотах, чем и «грешат» ВАЗовские двигатели. На низкой частоте вращения коленчатого вала у них отсутствует достаточная «тяга».
Владельцы автомобиля ВАЗ часто жалуются на дёрганье машины в начале движения, заметные провалы при резком нажатии на «газ», у многих быстро «летит» сцепление и практически все отмечают неэффективность пятой передачи. Действительно, при оборотах двигателя менее 3000 об./мин. наблюдается его недостаточная приёмистость. Кривая крутящего момента зависит от параметров газораспределения, так называемых «фаз распредвала», а также «время-сечения» открытия клапанов, которые задаются профилем кулачков распредвала. В зависимости от его угла поворота и получается разная величина открытия клапана. Для лучшего функционирования автомобиля на низких оборотах добиваются быстрой подачи в цилиндр необходимого объёма рабочей смеси, то есть заметно сужают фазу открытия впускного клапана.
В отличие от обычных распредвалов, в спортивных моделях используются кулачки с другими геометрическими размерами. Их более высокая и широкая форма приводит к тому, что клапан поднимается на большую высоту и дольше находится в открытом состоянии, что обеспечивает подачу полноценной смеси. Профиль кулачков отличается плавностью форм, что делает работу механизма газораспределения более надёжной на широких фазах.
Из всего вышесказанного следует, что максимальная мощность двигателя и его крутящий момент могут иметь различные величины. И если использование стандартного распредвала предполагает увеличенный крутящий момент на средних оборотах, то спортивный обеспечивает максимальную отдачу на высоких оборотах двигателя. Спортивный распредвал на автомобили ВАЗ устанавливается с разрезной шестерней (звёздочка или шкив распредвала), с помощью которой становится возможна более точная регулировка и настройка фаз. С её помощью настраивается наибольшая мощность на необходимых оборотах двигателя.
Применением тюнинговых распредвалов можно добиться работы двигателя под нагрузкой без заметных перебоев даже при снижении оборотов до предельного уровня. При этом отодвигается граница детонации, то есть перестают «стучать пальцы» на малых и средних оборотах коленвала. Заметно снижение расхода топлива и уменьшение токсичности выхлопных газов. Как следствие, уменьшается склонность двигателя к детонации, а значит, увеличивается его ресурс.
Распредвалы на ВАЗовских двигателях довольно чувствительны к регулировке зазоров, поэтому на тюнинговых распредвалах заметно увеличен участок сбега кулачков на стороне закрытия клапана. Это облегчает регулировку зазоров и в несколько раз снижает их количество. Проследим этот факт на следующем примере: после установки тюнингового распредвала регулировка клапанных зазоров требуется после 60 000 км пробега двигателя. При использовании обычного распредвала потребовалось бы не менее четырёх регулировок. Это заметно увеличивает срок эксплуатации изделия и экономит средства и время, необходимые на каждую регулировку клапанов. Посчитайте сами: грамотная регулировка занимает не менее 3,5 часов и стоит порядка 20 у.е.
Верховые распредвалы
- – Вал распределительный 8V ВАЗ 2108-21099, 2110-2112, 2113-2115, Калина, Приора, Гранта, Калина 2 «TEAM80» (Нуждин) 13,70 мм (287°/284°);
- – Вал распределительный 8V ВАЗ 2108-21099, 2110-2112, 2113-2115, Калина, Приора, Гранта, Калина 2 «TEAM80» (Нуждин) 12,36 мм (286°);
- – Валы распределительные 16V ВАЗ 2108-21099, 2110-2112, 2113-2115, Калина, Приора, Гранта, Калина 2 «TEAM80» (Нуждин) 10,65 мм (306°) ;
- – Валы распределительные 16V ВАЗ 2108-21099, 2110-2112, 2113-2115, Калина, Приора, Гранта, Калина 2 «TEAM80» (Нуждин) 12,00 мм (310°/304°).
Всё про распределительный вал двигателя
Устройство распределительного вала (или распредвала, как его чаще всего называют) меняется по форме, но остается неизменным по своей сути. Независимо от того, какие модификации с ним происходят, распредвал остается неизменной деталью двигателей внутреннего сгорания.
Функции распредвала
В ДВС распредвал отвечает за открытие и закрытие впускных и выпускных клапанов, то есть за газораспределение непосредственно в камере сгорания двигателя. От особенностей конструкции мотора и самого распредвала, а также корректной настройки ГРМ, зависит эффективность работы двигателя: мощность, динамика, КПД. Эволюция двигателей влечет за собой и некоторые изменения в форме и функциях распредвала: создаются системы, подстраивающие газораспределение под частоту оборотов, устанавливаются валы на впуск и выпуск по отдельности, и, конечно, меняются материалы и способы обработки металлов.
Конструкция распредвала
В большинстве случаев распредвал вытачивается из цельного металлического цилиндра, и только некоторые производители устанавливают накладки с кулачками на ось, делая не цельную, а сборную конструкцию (например, распредвал на Audi Valvelift System (AVS), на котором кулачки перемещаются на оси распредвала). Но пока в большинстве автомобилей используются цельнолитые конструкции распредвалов, изготовленные из чугуна или износостойких слоев стали. Дополнительную твердость готовые валы получают в результате закалки: азотирования, лазерной обработки, отбеливания и т.д.
Основными конструктивными элементами распредвала являются кулачки, которые открывают клапаны напрямую или через толкатели. Опорные элементы (шейки) устанавливаются в подшипники скольжения (вкладыши), на которых распредвал вращается благодаря эффекту масляного клина с минимальным трением.
При вращении вала кулачки в строгой очередности открывают клапаны (как правило, на один клапан – один кулачок, хоть есть и другие варианты конструкции), а закрытие их происходит за счет пружин.
Принцип работы распредвала
Особое внимание конструкторы уделяют форме и размерам кулачков, ведь именно от их параметров зависит, на какую высоту и на какое время откроются клапаны, а значит, насколько эффективно будет подаваться воздух и отводиться выхлопные газы. Существует закономерность: чем дольше открыт клапан, тем больше воздуха поступает в камеру сгорания, а значит, можно подать больше топлива
С другой стороны, слишком длительное открытие клапана грозит «поцелуем» между ним и поршнем. Это противоречие и пытаются всеми силами решить инженеры
Существует закономерность: чем дольше открыт клапан, тем больше воздуха поступает в камеру сгорания, а значит, можно подать больше топлива. С другой стороны, слишком длительное открытие клапана грозит «поцелуем» между ним и поршнем. Это противоречие и пытаются всеми силами решить инженеры.
Для спортивных двигателей разработаны особые распредвалы, с измененной геометрией кулачка, на более длительный срок открывающей клапан. Такая конструкция позволяет мотору развивать максимальную мощность, что и требуется для автогонок. Однако при этом на порядок вырастает потребление топлива даже на холостом ходу, что совершенно не подходит для повседневного вождения.
Сравнение профиля кулачков обычного (слева) и спортивного (справа) распредвалов
Скорость вращения распределительного вала в два раза меньше, чем у коленвала: за один полный такт двигателя коленвал делает два полных оборота, но каждый из клапанов должен открыться только один раз (на такте сжатия и рабочем такте оба клапана закрыты). Для синхронизации скорости вращения коленвала и ГРМ используется ременная или цепная передача (зубчатый ремень или цепь ГРМ), и самым совершенным на сегодняшний день вариантом является разрезная шестерня, зафиксированная на одном конце распредвала, на которую передается вращение от двигателя. Конструкция шестерни для ремня и цепи отличается.
Разрезная шестерня для цепного (слева) и ременного (справа) привода
Тонкости конструкции
От высоты и профиля кулачков зависит глубина и продолжительность открывания клапана.
На рисунке видно, что кулачок С больше по высоте, чем остальные, D имеет более тонкую ось и за счет этого опускает клапан ниже, а Е дольше всех продержит клапан в открытом положении (только теоретически, на практике такой профиль кулачков не используется).
На распредвалах, независимо, установлен он один на впуск и выпуск, или на разные клапаны ставятся отдельные валы, предусмотрена так называемая фаза перекрытия: момент, когда выпускной клапан еще не закрылся, а впускной уже открывается.

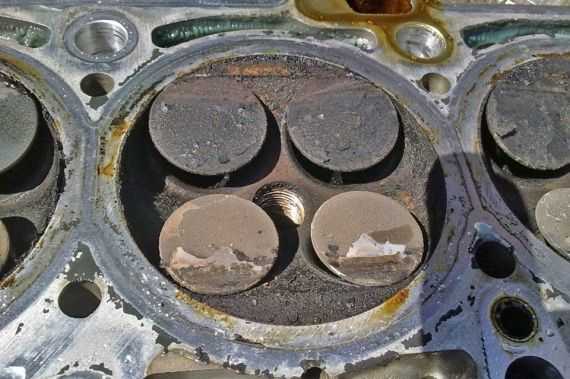

Основные признаки и причины неисправных клапанов
Замена всех клапанов на Приоре с 16-тью клапанами может происходить как при их загибании, так и при их прогорании. Прогореть они могут из-за низкого качества деталей или из-за плохого качества используемой смеси.
Если двигатель ТС слишком быстро перегревается, то рано или поздно рабочая поверхность всех клапанов начинает прогорать (изнашиваться). Еще один момент – в клапанах и их механизмах есть возвратная пружина. Если возвратная пружина начнет изнашиваться, клапан начнет во время работы биться о поршень. В таком случае результат будет таким же, как и повреждении ремня ГРМ.
Владельцу ТС важно верно продиагностировать проблемы с клапанами. Самый первый признак появляющейся проблемы – снижение уровня приемистости двигателя, которое проявляется в заметном снижении мощности ТС
В некоторых случаях слышны постукивания.
Частый симптом проблем с клапанами – это черный дым, выходящий из выхлопной трубы. Эта проблема сочетается с повышенным расходом машинного масла. Также машина может нестабильно работать при холостом ходе. Продиагностировать эту проблему сложно, так как сложно точно определить причину поломки без разбора двигателя.
Установка и замена распредвалов ВАЗ-2112 16 клапанов: фото, видео
Замена распределительных валов на 16-клапанном двигателе ВАЗ-2112 происходит при их износе и выработке опорных шеек. Чаще всего это происходит тогда, когда проходит время капитального ремонта силового блока или ГБЦ. Это достаточно сложная процедура, но ее реально сделать своими руками.
На видео ниже установка распредвалов и разрезных шестерён на 16-ти клапанный двигатель семейства ВАЗ
Видео материал расскажет, как заменить распределительные валы на ВАЗ-2112 16 клапанов, даст некоторые рекомендации и советы.
Процесс замены распредвалов
Распределительные валы с шестернями и крепежными элементами
Для того, чтобы установить распределительные валы на ВАЗ-2112 16 клапанов их необходимо сначала демонтировать. Как и любая запасная часть, они устанавливаются в обратном порядке от разборки.
Итак, рассмотрим, поэтапный процесс снятия и установки впускного и выпускного распределительного вала.
Демонтаж распределительных валов
- Для начала, как и при любых ремонтных операциях, необходимо демонтировать «клемму-минус» с АКБ.
- Снимаем крышку ремня привода ГРМ.
Выкрутив крепежные болты, которые указанные на схеме снимаем крышку ГРМ
Теперь, необходимо демонтировать клапанную крышку
Обратите внимание, что при сборке необходимо соблюдать порядок затяжки болтов
Выкрутив гайки крепления снимаем клапанную крышку
Отсоединяем провода датчика аварийного давления масла, а затем выкручиваем его.
Отсоединяем датчик аварийного давления масла
При помощи торцового ключа или головки на 8 выкручиваем 20 болтов крепления крышки распределительных валов.
Схема демонтажа и затяжки болтов корпуса подшипника распредвалов
Демонтируем корпус подшипников распредвала. Теперь, имеется свободный доступ к двум заглушкам, которые расположены на задней стороне ГБЦ. Вынимаем их.
C заглушками распредвала надо быть аккуратным, если не верно их установить, то вытечет масло. Вовремя не заметите, сократите ресурс двигателя или «встрянете на капремонт»
Снимаем две задние заглушки головки блока
Вынимаем впускной распредвал. Вынимаем выпускной распредвал.
Вынимаем распределительные валы с посадочных мест

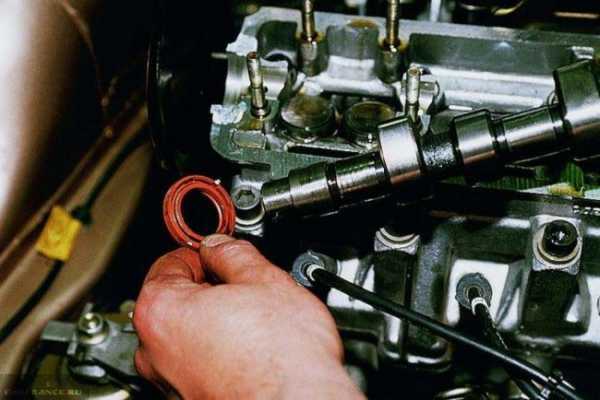

Выпрессовываем сальники с распределительных валов.
Снимаем сальники с распредвала. Если он не снимается, аккуратно разрежьте его или подденьте отверткой.
Установка распределительных валов
Теперь, когда все снято, можно преступить к установке новых распредвалов на автомобиль:
- Моторным маслом смазываем кулачки и опорные шейки валов.
Смазываем шейки и кулачки распределительного вала моторным маслом
Укладываем каждый распределительный вал на свое посадочное место. Стоит учитывать, что распредвалы не взаимозаменяемые, поэтому путать их нельзя.

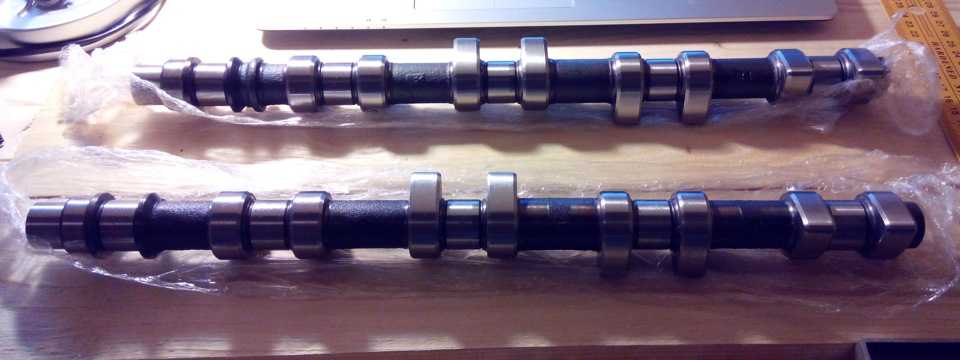

Слева показан впускной распредвал, а справа выпускной
Наносим на поверхность головки блока и корпуса подшипника распределительных валов герметик.
Как необходимо наносить герметик на крышку корпуса подшипников распредвала
Ставим на место крышку распредвалов и головку блока. Равномерно затягиваем болты с определённым моментом. Прессуем новые сальники и устанавливаем задние заглушки.
Прессуем новые сальники в на распределительные валы
Собираем остальные детали, которые были снятые с автомобиля.
Выбор
Распределительные валы головки блока цилиндров для ВАЗ-2112 производятся только заводом изготовителем, поэтому аналоги искать не стоит.
Оригинальные каталожные номера: впускной – 2112-1006015, выпускной – 2112-1006014. Каждый распределительный вал стоит в среднем около 3000 рублей.
Маркировка впускного распредвала Маркировка выпускного распредвала
Нюансы
При установке корпуса подшипников и головки блока нельзя наносить герметик, который содержит силикон. Это связано с тем, что мотор нагревается, а соответственно и герметик, который выделяет пары, что могут попасть в цилиндры и далее по системе. Использовать стоит герметик, у которого в инструкции или на упаковке указано, что он безопасен для датчика кислорода.
При нанесении герметика на полости, не стоит много его наносить, ведь при затяжке болтов он может попасть внутрь и это приведет к закупориванию масляных каналов, а соответственно не будет смазки. Отсутствие смазочной жидкости приведет к повышенному износу деталей, которые быстро выйдут из строя.
Замена и установка распределительных валов на 16-клапанный ВАЗ-2112 проводится не совсем легко, но вполне реально
Главное, для обеспечения результата, это осторожность и выполнение инструкций. Стоит отдельно отметить, что впускной и выпускной распределительный вал разные, и не взаимозаменяемые. На впускной есть дополнительная каемочка под датчик фаз
На впускной есть дополнительная каемочка под датчик фаз.
Переходим к блоку цилиндров
Снимаем поддон. Поворачивая коленвал как нам удобно откручиваем по два болта на каждой крышки шатуна. Используем для этого головку TORX E10.
Поршня вместе с шатунами вынимаем. Для этого снизу деревянной ручкой молотка упираемся в шатун и слегка постукивая выбиваем его наверх. Снимаем старые вкладыши и по маркировки на них покупаем такого же размера новые. Вот еще один камень в огород АвтоВАЗа, машина у владельца с салона и в мотор не разу не лазили, но три поршня были группы «В» а один «С». Получается, что на заводе один цилиндр немного переточили и просто сунули туда увеличенный поршень, нет слов. Вариантов нет, берем группу «С», не точить же мотор из-за этого. Коренные вкладыши так же трогать не будем.
Покупаем новую поршневую группу, не гнущею клапана, шатуны и шатунные вкладыши.
Устраняем продольный люфт коленвала
На данном моторе он был замечен. Что бы устранить его заменим упорные полукольца. В наличие есть стандартные и ремонтные размеры. Берем первый ремонтный размер, если будут туго заходить немного сошлифуем. Откручиваем средний коренной подшипник и аккуратно толкнув отверткой сдвигаем полукольца. Метка на нем виде трех засечек, изображена ниже.
Когда полукольцо немного вышло проворачиваем коленвал, он вытолкнет его. Полукольца двух видов спереди белое и желтое сзади, канавки на них должны смотреть в сторону щек коленвала.
Ставим как снимали новые полукольца, если они заходят с большим усилием можно их немного шлифануть на мелком абразивном бруске, только не со стороны канавок. Проверяем люфт. Затягиваем коренной подшипник моментом 8 кгс*м.
Собираем поршневую
Сверху на поршне выбита стрелка, она должна быть направлена к передней части двигателя. А на шатуне есть метки, которые должны смотреть в свою очередь так же. Не перепутайте!
Вставляем одно стопорное кольцо в паз на поршне. Вставляем шатун в поршень и смазав свой и поршневой палец маслом вставляем его на свое место. Вставляем второе стопорное кольцо. Данная операция хоть и кажется простой, но помучится придется. Осматриваем собранную конструкцию все стопорные кольца должны быть четко в своих канавках, в противном случае выскочившее кольцо на работающем двигателе может натворить много бед.
После сборки нужно отломать крышку шатунного подшипника, поскольку шатун выполнен в виде одного целого. На наших машинах так. Для начала выкручиваем болты. Вставляем в тески шатун на уровень метки показанной на рисунке черной стрелкой и слегка его зажимаем, затем легким движением руки отламываем. В первый раз очень страшно. Приставляем крышку на место и закручиваем болты, чтобы в дальнейшем не перепутать.
Проверяем тепловой зазор в поршневых кольцах
Раскладываем каждый комплект колец к каждому цилиндру. В дальнейшем местами их не меняем. По очереди каждое кольцо засовываем в свой цилиндр и немного проталкиваем его поршнем примерно на средину.
Щупами замеряем зазор.
Номинальный зазор: 0.25 — 0.45 мм.
Максимальный зазор для всех 1 мм. Но это попахивает уже расточкой.
Устанавливаем новые кольца
Сначала устанавливаем разжимную пружину маслосъемного кольца, затем само кольцо. Замок маслосъемного кольца должен смотреть в противоположную сторону замка пружины. После устанавливаем нижнее компрессионное и наконец верхнее компрессионное кольцо. На кольцах обязательно выбита надпись «ТОР», она должна смотреть вверх. Кольца в канавках поршня должны обязательно легко вращаться.
Ремонт ГБЦ
Все гидрокомпенсаторы маркируем цифрами при помощи обыкновенного канцелярского штриха и убираем подальше. Вытащить их поможет обыкновенный магнит. Рассухариваем клапана и снимаем маслосъемные колпачки (сальники клапанов), клапана в металлолом, сальники в мусор. Вычищаем все каналы. Головку отвозим на шлифовку, на всякий случай. Промыв после шлифовки еще раз керосином и продув воздухом начинаем собирать.
Свежекупленные клапана расставляем в последовательности, в которой они будут стоять в ГБЦ и по очереди начинаем притирать. Стержень клапана смазываем чистым маслом, а на кромку наносим притирочную пасту.
Вставляем клапан на свое место и надеваем на стержень клапана приспособление для притирки клапанов. В магазинах продается приспособление для ручной притирки, но поскольку на дворе двадцать первый век механизируем процесс. Берем старый клапан и отрезаем от него стержень, на него подбираем резиновую трубку такого диаметра, что бы одевалась с натягом. Стержень в реверсивную дрель, один конец трубки на него, другой на притираемый клапан. На малых оборотах начинаем притирать клапан, постоянно меняем направление вращение и периодически то прижимаем его к седлу то ослабляем усилие. В среднем на клапан уходит секунд двадцать. Вынимаем его и протираем. Клапан считается притертым если на фаске появилась равномерная серая полоска шириной не меньше 1,5 мм.
Такая же полоска должна появится на седле клапана.
Видео притирки клапанов вручную
Для шестнадцати клапанной головки все тоже самое только клапанов в два раза больше. https://www.youtube.com/watch?v=hvZePmMSBdAПосле притирки все клапана и седла тщательно протираем и промываем керосином, чтобы удалить остатки притирочной пасты. Проверяем на герметичность. Закручиваем старые свечи и ставим все клапана на место. Наливаем керосин и ждем три минуты, если керосин не убежал все хорошо, в противном случае перетираем клапана на этом цилиндре.
Нам пришлось перетереть еще раз четыре клапана, после чего керосин перестал убегать.
Набиваем новые сальники клапанов.
Вставляем клапана на место и засухариваем. Перед этим стержни клапанов смазываем чистым маслом. Смазав чистым маслом ставим на место гидрокомпенсаторы и накрыв чистой тканью убираем головку с глаз долой. С ГБЦ закончили.
Что такое тросик газа
Под тросиком газа автолюбители понимают трос дроссельной заслонки, которая играет важную роль в правильной работе транспортного средства. Заслонка дросселя представляет собой конструктивную деталь системы впуска топлива в двигатель внутреннего сгорания. Основная ее функция – регулирование количества подаваемого воздуха в двигатель для топливовоздушной смеси. Данная заслонка стоит между воздушным фильтром и впускным коллектором. Если заслонка дросселя открывается, то давление во впускной системе сравнивается в атмосферным. Если же она находится в закрытом положении, то давление падает до вакуумного. Такое действие дроссельной заслонки необходимо для усиления работы тормозной системы автомобиля и для продувания адсорбера в системе улавливания бензиновых паров.
Стандартный распредвал
Подъем 16 клапанного распредвала — 7,55 мм, угол открытия клапана — 273 град. перекрытием клапанов 0,3 мм.
Не самый главный параметр при выборе распредвала, характеризует максимальную величину подъема клапана и, как следствие, выталкивание/всасывание большего количества топливо-воздушной смеси из камеры сгорания в единицу времени. Мы назвали его не самым главным, потому что есть и другие способы увеличить количество смеси попадающей в цилиндры через клапана (например, установка клапанов большего диаметра). Большой подъем предпочтителен для высокооборотистых и большеобъемных двигателей.
Полнобазный распредвал, не полнобазный распредвал
Подъем распредвала определяется по формуле Подъем=А-Б где А -расстояние от от оси распредвала до вершины кулачка, Б — расстояние от заводской базы до оси распредвала. Как в
идно из формулы, увеличить подъем распредвала можно либо увеличив А, либо уменьшив Б. Когда заготовка не позволяет дальше увеличивать расстояние А (нехватает «мяса», обычно когда распредвал изготавливается из стандартной заготовки), начинают уменьшать расстояние Б и появляется расстояние Б1, и, как видно из формулы, подъем распредвала увеличивается. При установке неполнобазного распредвала, что бы компенсировать появившийся зазор между базой и клапаном, используют так называемые «подпятники» или «таблетки» — это набор кружочков определенной толщины . Использование неполнобазных валов в спорте крайне не желательно, так как общая конструкция с появлением лишних деталей теряет надежность.
