Клинит стартер при запуске на холодную

Что такое бендикс в стартере, конструкция

Бендикс стартера

Бендикс стартера с другого ракурса. Следов износа практически не видно

Для того чтобы передать крутящий момент от электродвигателя стартера на коленчатый вал двигателя внутреннего сгорания, достаточно применить простое зубчатое зацепление.

Именно эту проблему решил Бендикс, причём поступил достаточно остроумно — он научил шестерню непросто выходить из зацепления с маховиком, а делать это в тот момент, когда двигатель запущен, ни раньше, ни позже.

Конструкция

Конструкция устройства достаточно проста и она показана на рисунке ниже на примере бендикса Бош. Вот она:

Конструкция бендикса Бош: 1 – кожух обгонной муфты; 2 – ведомая обойма с шестерней; 3 – кольцо; 4 – фиксирующая шайба; 5 – ролик; 6 – прижимная пружина; 7 – ведущая обойма; 8 – буферная пружина; 9 и 11 – опорная чашка; 10 – кольцо крепления вилки; 12 – замковое кольцо (стопор).

Как видно из схемы, основная приводная шестерня приводится в движение наружной обоймой, обязательными элементами которой есть набор роликов, нагруженных пружиной. Ролики служат для того, чтобы шестерня имела возможность вращаться только в одну сторону, в другую ей не позволят вращаться пазы для роликов специальной формы и пружины, прижимающие ролики в эти пазы. Остальные элементы конструкции обгонной муфты могут меняться в зависимости от модели двигателя.

Как это работает

Бендикс может приводиться во вращение либо непосредственно якорем электродвигателя стартера, либо редуктором, в зависимости от модели стартера, но входит шестерня в зацепление с маховиком по одному принципу использования инерции. Когда двигатель стартера набирает необходимые обороты, ведущая обойма вращается, а сила инерции выталкивает её по спиралевидным канавкам вплоть до вхождения в зацепление с маховиком коленвала.

В исправном состоянии бендикс должен вращаться только в одном направлении

А в этот момент вступают в работу ролики, они плотно зажимаются между ведущей и ведомой обоймой и вращают шестерню, которая и передаёт крутящий момент на маховик коленвала. Основным преимуществом обгонной муфты Бендикса считается момент, когда двигатель запущен, в этот момент хорошо бы вывести шестерню привода из зацепления, чтобы уже ДВС не вращал и не вывел из строя стартер, не повредил зубья приводной шестерни. Поэтому муфту и называют обгонной — она автоматически выходит из зацепления, передвигаясь по спиралевидным пазам. Двигатель запущен, стартер остановлен, спасибо Бендиксу.

Причины щелчков при запуске двигателя, проверка и решения проблемы

Неисправности втягивающего реле

Таким образом, нетрудно додуматься до причин, по которым щелчок втягивающего реле может не сопровождаться срабатыванием стартера.
Простейшая из них – это проблемы с питанием: севший аккумулятор, окислившиеся клеммы. В момент, когда втягивающее реле включает обмотку стартера, происходит резкое падение напряжения, а с ним в строгом соответствии с законом Ома и тока в удерживающей обмотке. Энергии магнитного поля уже не хватает на то, чтобы противодействовать возвратной пружине втягивающего, и сердечник отходит наружу, разрывая цепь стартера. В зависимости от состояния автомобиля и аккумулятора это выливается как в одиночный щелчок стартера, так и в «пулеметную очередь» щелчков из-под капота.

Поэтому первое, что стоит проверить – это заряд аккумулятора, осмотреть клеммы на АКБ и при необходимости зачистить их. Уже гарантировав себе поступление электроэнергии «по назначению», приступаем к дальнейшей проверке.

Почему на горячую не крутит стартер

Проверка стартера выполняется только с полностью заряженным аккумулятором. Если стартер не может прокрутить двигатель на горячую либо прокручивает очень медленно возможно у вас просто слабый АКБ.

Причин почему не крутит стартер на горячую может быть 5 и все почти все они характерны для автомобилей с большим пробегом.

Втулки стартера

• Уменьшенный зазор на втулках. Если при очередном ремонте стартера были установлены втулки либо подшипники с немного увеличенным диаметром, то при нагреве зазоры между движущимися деталями уменьшаются, что может привести к подклиниванию вала стартера. Аналогичная ситуация наблюдается и когда изнашиваются штатные втулки. При этом ротор перекашивается и начинает задевать на постоянные магниты.
• Ухудшение контактов в жару. Плохой (незатянутый) контакт сам по себе греется, а если это происходит при повышенной температуре, то через него проходит ток недостаточной силы, либо же контакт может полностью отгореть. Зачастую возникают проблемы с проводом от замка зажигания до стартера (окислы) либо плохой массе от аккумулятора к стартеру. Также могут быть проблемы в контактной группе замка зажигания.
• Снижение сопротивления обмотки. При увеличении температуры значение сопротивления обмотки статора или ротора на стартере может значительно просесть, особенно агрегат уже старый. Это может привести к снижению электродвижущей силы, и соответственно, стартер будет плохо крутить либо не крутить вовсе.
• «Пятаки» на втягивающем реле. Актуально для автомобилей ВАЗ-«классика». У них во втягивающем реле со временем значительно подгорают так называемые «пятаки» — замыкающие контакты. Они подгорают сами по себе, по мере эксплуатации, однако при высокой температуре качество контакта ухудшается еще больше.
• Загрязненный ротор. Со временем якорь стартера загрязняется от щеток и по естественным причинам. Соответственно, у него ухудшается электрический контакт, в том числе он может прикипать.

Срабатывает только втягивающее реле

Бывает, что после поворота ключа двигатель не заводится, при этом водитель слышит лишь слабые щелчки, которые издает втягивающее реле, пытающееся вытолкнуть бендикс в исходное положение и замкнуть монеты электродвигателя. У большинства шоферов сразу возникает мысль, что оно вышло из строя, а значит, его нужно срочно заменить.

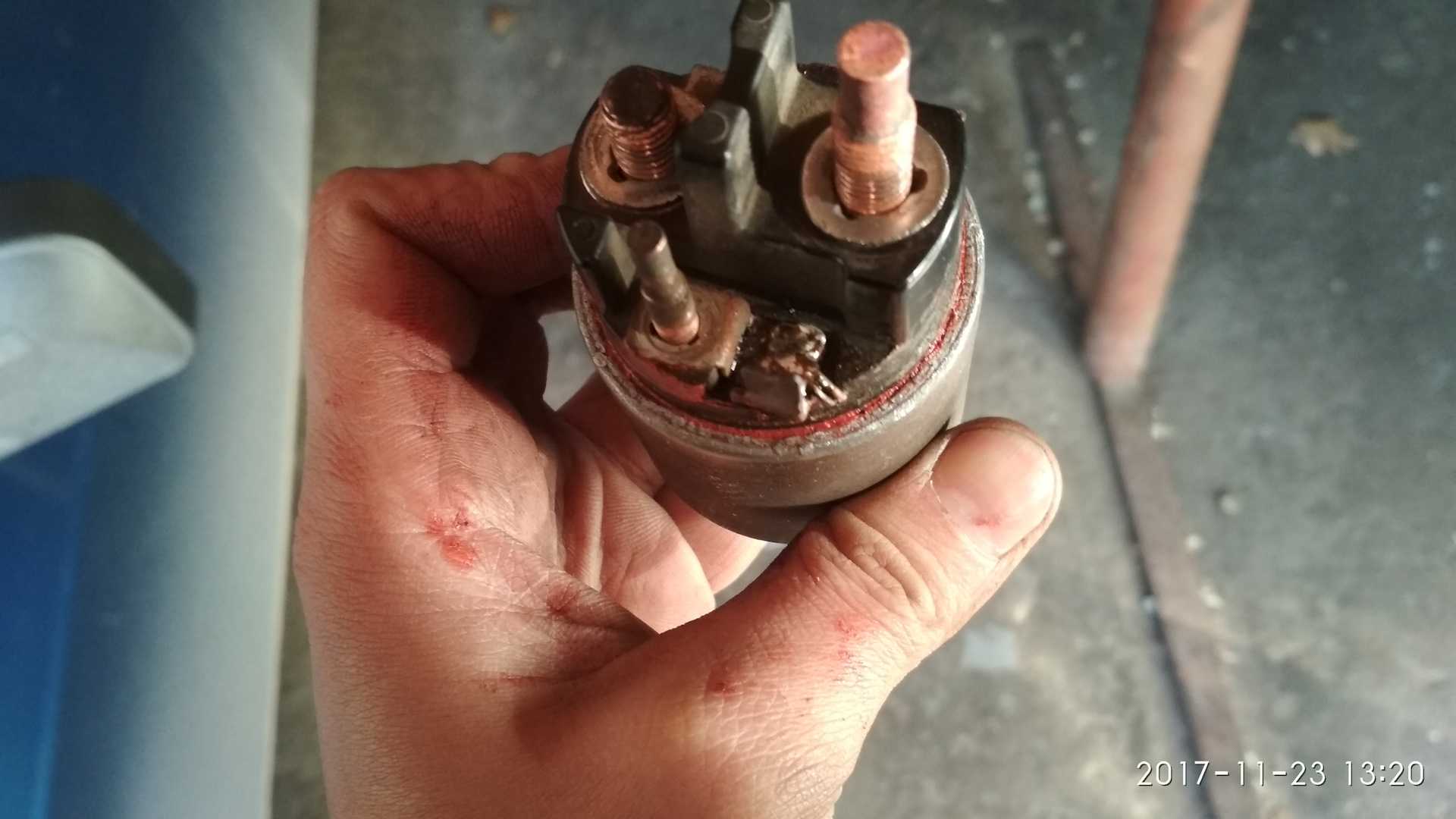

Втягивающее реле

После установки нового, стартер начинает нормально работать, корректно запуская двигатель. Но оказывается, что зачастую проблему можно решить быстрее и дешевле.

Во многих случаях достаточно просто затянуть контактную гайку между электромагнитным реле и пускателем. Со временем из-за окисления, попадания жидкости и грязи контакт ухудшается и его недостаточно для запуска электродвигателя, через который протекают большие токи.

Для такого ремонта понадобится всего несколько минут и подходящий ключ. При замене втягивающего приспособления этот контакт просто зачищается и крепко держится, в результате чего достигается нужный эффект.

Низкая компрессия

Наконец, если стартер крутит, но не заводит, причиной может стать и двигатель. Это происходит из-за низкой компрессии, что обычно возникает с утра или в холодную погоду. Давление оказывается недостаточным для сжатия топливной смеси, поэтому ДВС не запускается. Кроме того, с сопротивлением вращается коленвал, что тоже усложняет запуск.

Слабая компрессия возникает также по следующим причинам:

• на цилиндрах присутствуют задиры;
• наблюдается проблема с поршневыми кольцами;
• прогорела прокладка блока;
• треснула ГБЦ;
• негерметичны клапаны ГРМ.

В некоторых ситуациях используется присадка особого типа (подробнее об этом ниже).

Почему стартер щелкает но не крутит двигатель

Автомобильный стартер является электродвигателем, питающимся от АКБ машины. Его главная задача – в момент поворота ключа зацепить маховик силового агрегата для того, чтобы начал поворачиваться коленчатый вал, а соответственно и запустился мотор.

Но, иногда после пуска машины, автовладелец слышит только щелчки, а двигатель не начинает работать. В этом случае можно заподозрить самые разные неполадки, которые могут быть связанны и с проблемами электрических силовых цепей, контактов и многого другого. Рассмотрим самые распространенные причины не работающего стартера.

Прежде всего стоит разобраться в устройстве самого стартера. В этом поможет подробное видео.

Так как питание стартер получает от АКБ автомобиля, то сначала проверяем именно аккумуляторную батарею. Возможно она разрядилась или просто подошел к концу срок ее эксплуатации. Проверить работоспособность АКБ очень просто:

• Вставляем и крутим ключ зажигания ТС. Если при этом не только отсутствует «ответ» от стартера, но и гаснет приборная панель, то наиболее вероятная причина в АКБ. Также стоит попробовать включить дальний свет фар. Если лампочки на панели потускнеют, то аккумулятор разряжен.
• Оцениваем звуки, которые издает машина после поворота ключа. Если слышна целая серия щелчков, то это АКБ извещает о низком заряде.
• Проверяем клеммы АКБ и контакты. Возможно происходит утечка тока, из-за чего стартеру не хватает питания. Если контакт массы постоянно появляется и пропадает, то его следует отсоединить от кузова и хорошо зачистить. Также стоит снять «минусовую» клемму и при помощи мультиметра проверить напряжение выходов аккумулятора. Если прибор показывает менее 9В, то АКБ нужно зарядить.

Принцип работы втягивающего реле

Перед тем как перейти непосредственно к неисправностям и методами их устранения, автовладельцам будет полезно узнать устройство втягивающего реле стартера, и как оно работает. Сразу стоит отметить, что механизм представляет собой классический электромагнит, состоящий из двух обмоток (удерживающей и втягивающей), схемы подключения его к стартеру, а также сердечника с возвратной пружиной.

В момент поворота ключа зажигания напряжение от аккумулятора подается на обмотки втягивающего реле. При этом создается электромагнитное поле, которое перемещает сердечник, находящийся в его корпусе. Тот, в свою очередь, сжимает возвратную пружину. В результате этого противоположный конец “вилки” сдвигается к маховику. При этом шестерня, соединенная с бендиксом, выдавливается наружу до момента зацепления с венцом маховика. В результате зацепления замыкаются контакты встроенной схемы включения стартера. Далее втягивающая обмотка отключается, а сердечник остается в зафиксированном положении при помощи работающей удерживающей обмотки.

Схема работы втягивающего реле

После того как ключ зажигания отключает двигатель, напряжение на втягивающее реле перестает подаваться. Происходит возврат якоря в исходное положение. Механически соединенные с ним вилка и бендикс выходит из зацепления с маховиком. Таким образом, неисправность втягивающего реле стартера — это критическая поломка, из-за которой невозможно запустить двигатель.

Плохая масса минуса АКБ на кузов

Т.к

для нормальной работы любого электроприбора важно состояние всех контактов и проводки – следует проверить состояние массы минуса АКБ на кузове автомобиля. Механическое повреждение проводка или его разрушение из-за окислов часто становится причиной неработающего стартера

На фото ниже представлено точное расположение провода массы минуса АКБ на кузов 2114.
Довольно неудобное расположение этого провода приводит к тому, что во время манипуляций с аккумулятором он обрывается. Пропадание массы вызывает несрабатывания стартерного устройства. Для разрешения проблемы достаточно прикрутить новый провод массы на кузов и надежно его зафиксировать.
Если после замены провода массы не заводится ВАЗ 2114 – не крутит стартер, следует разбираться дальше.

Механическая проблема

Стартер крутит вхолостую, если бендикс не входит в зацепление с зубьями маховика. Усилие от реле при втягивании передается на обгонную муфту через специальный пластиковый элемент. Если имеется высокое сопротивление движению бендикса по валу якоря, то пластиковая деталь ломается. Обгонная муфта не может выйти в рабочее положение, при этом стартер вращается, так как произошло замыкание контактов втягивающего реле.

Косвенная причина, из-за которой может ломаться пластиковая тяга внутри стартера, – изношенные зубья на вале якоря стартера. Также могут быть изношены зубья с обратной стороны бендикса. Чтобы решить проблему, специалисты советуют заменить пластиковый рычаг или бендикс полностью.

Еще одна механическая причина холостой работы стартера – это износ и разрушение зубьев на венце маховика. Шестерная бендикса просто прокручивается и не может зацепиться. В результате бендикс стартера крутит в холостую. Ремонтники рекомендуют в этом случае снять стартер с двигателя и внимательно осмотреть зубья на маховике, а также на шестерне. Возможно, что менять придется и венец маховика, и бендикс.

Свист двигателя при его запуске и работе

Всегда приятно осознавать то, что твоя машина полностью исправна и не доставит неудобства в самый неподходящий момент. Однако так бывает не всегда и многие автовладельцы сталкиваются с рядом проявлений выхода из строя каких-то деталей машины. Это заставляет людей сомневаться в своём «железном коне», и положительных эмоций такое авто явно не прибавит. Самым частым сигналом о поломке является свист при запуске двигателя. Причём с ним сталкиваются не только владельцы старых автомобилей, но и практически новых, которые недавно выехали из автосалона.

Причиной того, что при работе двигателя слышен свист, может стать ряд различных неисправностей в двигателе автомобиля. Обычно это не настолько опасный знак, насколько надоедающий. Хотя если мотор начал издавать такие посторонние звуки и двигатель свистит всё сильнее, то затягивать с устранением этой проблемы явно нельзя. Некоторые проигнорированные неисправности могут привести к дорогостоящему ремонту и массе проблем.

Ремни

Одной из основных причин свиста при запуске двигателя являются ремни всевозможных приводов в подкапотном пространстве автомобиля. Плохое натяжение и их износ влечёт за собой появление того самого назойливого свиста, который может усиливаться вместе с увеличением оборотов двигателя. А может, наоборот, исчезать при нажатии на педаль газа. В любом случае звук, издаваемый ремнями, очень хорошо слышно и не заметить его невозможно.

При появлении свиста первым делом нужно проверить натяжение приводных ремней

Первым делом нужно проверить натяжение всех приводных ремней в двигателе. Если какой-то из них ослаблен, то возможны его проскальзывания, что приводит к свисту при работе двигателя. В этом случае нужно натянуть ремень до допустимых пределов, чтобы оставить у него нормальный свободный ход. Ещё одной причиной проскальзывания ремней могут стать попавшие на них грязь и масло. В этом случае его нужно тщательно очистить, а лучше всего заменить на новый.

Чаще всего неприятности в плане издаваемого шума доставляет ремень генератора. Появляется свист при запуске двигателя и исчезает при повышении оборотов двигателя, так как ремень входит в одну амплитуду с роликами и шкивами. Грозить это может недостаточным зарядом аккумулятора и всеми вытекающими отсюда проблемами. Бывает и так, что двигатель свистит, а потом внезапно перестаёт издавать этот звук. При этом сразу никаких изменений не наблюдается. А причиной этому может стать обрыв ремня генератора. После того как он обрывается, зарядка аккумулятора при работающем моторе прекращается. Об этом обычно сигнализирует специальная лампочка на панели приборов, но не все водители замечают её и придают этому какое-то значение. Такие невнимательные автовладельцы рискуют остаться где-то в безлюдном месте с севшим аккумулятором.

Ещё одной наиболее частой причиной возникновения свиста из подкапотного пространства автомобиля является ремень ГРМ. Тут последствия игнорирования проблемы могут быть куда серьёзнее, чем в предыдущем случае

Проблема здесь не столько в ремне, сколько в подшипнике, но обратить внимание на это стоит обязательно. За обрывом ремня ГРМ может последовать капитальный ремонт мотора из-за загиба клапанов, стоящий больших денег

Поэтому на всякого рода свисты при работе двигателя нужно своевременно реагировать и не доводить ситуацию до крайностей. Это касается не всех типов моторов, однако настоящая проблема широко распространена.

В большинстве случаев свист в двигателе на холодную вызван всё теми же ремнями. Если при прогреве мотора он исчезает, то причина однозначно в них. В холодное время года есть шанс, что консистентная смазка в подшипнике ремня генератора может сильно загустеть и ремень будет не способен прокрутить шкив генератора, попросту проскальзывая. Решением такой проблемы может стать замена этой смазки и натяжение ремня генератора. Но перед этим нужно убедиться, что шкив генератора вообще крутится сам по себе и его не заклинило. Поэтому, как вы видите, свист на холодном двигателе устраняется довольно легко.

Почему стартер не крутит и не щелкает втягивающее реле?

На практике, большая часть неполадок и сбоев при работе стартера заключается в проблемах с электрической частью. Механические поломки встречаются реже. Проблемы с запуском силового агрегата транспортного средства, которые вызваны наличием неисправностей в электрике.

Если не удается завести автомобиль, необходимо проверить на работоспособность его аккумуляторную батарею, поскольку стартер запитан от нее. При недостаточном заряде источника питания, могут полностью отсутствовать характерные звуки работы системы запуска моторного агрегата. Измерить заряд АКБ можно при помощи вольтметра. Если он составляет менее 9В, необходимо подзарядить батарею, иначе дальнейшая потеря емкости может негативно отразится на ее работе. В случае отсутствия тестера, определить насколько заряжен аккумулятор можно по яркости фар, правда, для этого нужен определенный опыт. Если при включенном дальнем свете и поворотами ключа зажигания в замке, фары начинают светить слабее, значит, заряд АКБ значительно снизился. При возникновении подозрения в том, что заряженный аккумулятор не питает электросеть машины, необходимо зачистить его клеммы, чтобы удалить с них оксидную пленку, из-за которой ухудшается контакт.

Если стартер щелкает, но не может крутить коленвал двигателя, необходимо протестировать втягивающее реле. Помимо выхода из строя этой детали, могут возникать проблемы с кабелем питания. Для определения работоспособности реле, рекомендуется его прямое подключение к клеммам аккумуляторной батареи. Если при таком соединении тяговое работает, причину неполадки необходимо искать в системе питания (повреждение проводов, подгорание контактов реле, наличие неисправности в замке зажигания). После устранения неполадок пусковая система мотора будет функционировать исправно.

Недостаточный контакт либо его отсутствие приводит к потере тока в электрической сети автомобиля, из-за чего его потребители функционируют некорректно

Поэтому необходимо периодически уделять внимание всем сопряжениям в бортовой сети. Для нормального функционирования стартера необходим ток силой примерно 200А

При меньшей величине пускового тока срабатывает исключительно втягивающая обмотка реле. Однако силовой агрегат запуститься не может.

Причины того почему стартер не крутит на горячую

Причин отказа в работе стартера при горячем моторе автомобиля несколько.

Как отмечают мастера автосервисов, наиболее «популярной» из них является нагрев материала втулки от высокой температуры.

При нагреве она, пусть немного, но всё же увеличивается в размере. В результате происходит смещение стартерного вала, которое мешает его нормальной работе.

При более значительном расширении механизм может заклинить. Данный дефект устраняется установкой новой втулки.

Помимо этого есть и другие причины того, что стартер не крутит на горячую.

Они указаны в таблице, в которой также отмечены варианты устранения данного случая.

Причина неисправности	Способ устранения
Снизилось сопротивление обмоток компонентов стартера: ротора или статора.	С помощью мультиметра проверяется их значение. При недостаточном сопротивлении необходимо заменить дефектную обмотку.
Плохое качество контактов.	Производится осмотр токопроводящих клемм. После чего выполняется их зачистка, регулировка, смазка.
Загрязнение внутреннего пространства стартера.	После демонтажа кожуха производится очистка от пыли и грязи элементов стартера: ротора, контактной группы, стартера, стенок корпуса.
Естественный износ или загрязнение контактов втягивающего реле.	Выполняется зачистка, подтягивание контактных «пятаков».
Выработка щёток.	В зависимости от степени дефекта делается их очистка, частичная или полная замена узла щёток стартера.

Также одной из причин отказа в работе стартера на горячем двигателе является неисправность АКБ.

Следует проверить напряжение на клеммах батареи. При напряжении, не соответствующем норме, нужно заменить отработанный аккумулятор.

После устранения причины проверку стартера следует выполнять на исправной, полностью заряженной батарее.

Разберём природу появления названных дефектов.

Как правило, они случаются на автомобилях, имеющих большой пройденный путь.

1. Изменение размеров втулок. Оно происходит из-за естественного износа детали, а также не совсем корректной установки втулок больших размеров при предыдущем ремонте. От повышенной температуры деталь слегка увеличивается, что приводит к частичному задеванию ротора. Он в свою очередь негативно влияет на магниты.

2. Плохое качество контакта в режиме повышенной температуры. Основная причина некачественного контакта – ослабление его крепления. В результате в жаркую погоду клеммы быстро прогорают, могут выйти из строя. Также из-за слабого соединения может уменьшиться значение силы тока, проходящего по этому участку.

Другие причины плохого качества контактов: окисление токопроводящих участков провода, соединяющего стартер и замок зажигания, некачественная фиксация минусового провода АКБ, идущего на массу детали. Группа контактов замка зажигания автомобиля также может стать причиной отказа в работе.

3. Подгорают «пятаки» втягивающего реле. Эта причина особенно характерна для классических моделей автомобилей Волжского автозавода. Подгорание контактов, «пятаков», втягивающего реле – обычное явление для них. В условиях повышенной температуры этот дефект проявляется ещё быстрее, качество контакта при этом снижается.

4. Понижение сопротивления обмоток ротора или статора от перегрева. Повышенный температурный режим способствует уменьшению сопротивления, что в свою очередь вызывает снижение ЭДС. В результате такого явления стартер начинает нестабильно работать или вообще может не крутиться.

5. Загрязнение ротора. Продукты естественного износа работы щёточного узла загрязняют поверхность ротора, ухудшая тем самым качество контакта.

Способы пуска двигателя без стартера

Одним из самых простых способов запуска мотора без стартера считается так сказать дедовский метод. Для него понадобиться помощь пары человек. Они должны сильно упереться руками в багажник авто и по команде начать его разгон. В это время водитель в авто должен включить замок зажигания и первую передачу. Мотор быстрее заведется, если скорость разгона автомобиля будет интенсивнее. В народе этот метод запуска называется « с толкача». Второй способ оживить мотор заключается в использовании буксировки. Авто с неисправным стартером должно буксировать другим транспортным средством с помощью троса на определенном расстоянии

Работы нужно выполнять очень осторожно, поскольку в момент запуска буксируемого авто оно начнет ускоряться, а еще стоит предусмотреть то, что когда впереди идущее авто остановится, следующая за ним машина тоже должна быть остановлена

Как замкнуть стартер?

Вернуть автомобиль к жизни можно и еще одним способом, который не подразумевает применение грубой физической силы. Чтобы замкнуть стартер напрямую необходимо обзавестись специальным инструментом. Для этого нужны отвертка, гаечный ключ, монтировка. Для этого сначала нужно выставить рычаг КПП в нейтральное положение и затянуть до упора тормоз. В замке ключ привести в соответствующее положение, чтобы сработало втягивающее реле. Проследить чтобы в момент запуска стартера напрямую на контактной системе зажигания не вышла из строя катушка.

Подробнее о пуске мотора без стартера будет рассказано в этом видеоматериале:

Сталкиваясь с такой проблемой, многие автовладельцы не представляют, как быть в такой ситуации. Постараемся помочь решить проблему в случае, когда Приора не заводится и стартер не крутит двигатель и какие действия надо предпринять в первую очередь.

Что делать при появлении свиста из-под капота?

Мы перечислили все возможные неисправности, при которых мотор и его узлы могут издавать свист при запуске двигателя или при его работе. Чтобы устранить большую часть из них, автовладельцу не нужно обладать какими-то специальными профессиональными навыками. С заменой многих ремней и роликов, с их натяжением, а также с очисткой элементов впускной системы можно справиться самостоятельно. Но если вы не уверены в том, что вам под силу совладать с подобными проблемами, то лучше не затягивайте с ними, а обращайтесь в автосервис к мастерам своего дела и тогда вы сможете избежать гораздо более дорогого ремонта и массы ненужных неприятностей, которые могут застигнуть вас врасплох.

Устройство стартера

Данный элемент в автомобиле необходим для запуска двигателя. Основные механизмы в нем: электрический мотор постоянного тока, обгонная муфта или бендикс, втягивающее реле.

Работает устройство следующим образом. От аккумуляторной батареи при повороте ключа зажигания на стартер подается напряжение. На управляющий контакт втягивающего реле подается 12 вольт, затем внутри него срабатывает электромагнит и выдвигается шестеренка. Последняя должна входить в зацепление с зубчатым венцом на маховике.

В это же время внутри втягивающего реле замыкаются силовые контакты и напряжение подается на электромотор стартера. В результате вращается якорь стартера, а с ним и шестеренка обгонной муфты. Соответственно, вместе с шестерней вращается и маховик. От вращения маховика и коленчатого вала поршень приводится в движение и двигатель запускается.

Как Заменить Замок Зажигания На Ваз 2115

Невозможно запустить двигатель, его системы и другие основные устройства семейства Самара без ключа зажигания. Те автомобилисты, которые столкнулись с неисправностью этого устройства, знают, что вызывает его внезапную поломку. В частности, если это становится проходом.

Далее в тексте статьи мы поговорим о том, что такое замок зажигания ВАЗ-2114, рассмотрим его основные неисправности и пути их устранения. Кроме того, мы постараемся выяснить, как это изменить своими руками и подключиться правильно.

В автомобилях ВАЗ-2114 выключатель зажигания, в отличие от «классического», расположен не на приборной панели, а справа, на колонке управления. Верх покрыт пластиковой оболочкой, поэтому на наш взгляд открывается только самая высокая часть «личинки».

Замок зажигания ВАЗ-2114 состоит из 5 основных частей:

• железный корпус;
• запирающий механизм;
• блокирующее устройство;
• контактная группа;
• ключ.

Устройство размещено в металлическом корпусе, который предназначен для защиты от взлома. Что касается запирающего механизма, то он практически не отличается от обычного дверного замка.

Фиксирующее устройство позволяет заблокировать вал управления при отсутствии ключа. Таким простым способом он защищает автомобиль от угона. Контактная группа является элементом, отвечающим за запуск двигателя и его систем. Ключ зажигания ВАЗ-2114 используется для разблокировки устройства блокировки и активации группы контактов. Без него запустить двигатель, Разбирать устройство нереально.

Замок работает так. Когда ключ находится в колодце, его механизм блокировки отключен. Это связано с обратным движением специального стержня. Поворот ключа в положение 1 подаст контакты «15» и «30». Это предотвратит (к сожалению, не включит) следующие пункты:

• система зажигания;
• фары фар;
• внешний световой сигнал;
• электрооборудование приборной панели;
• омыватели ветрового стекла и омыватели;
• более легкий;
• обогрев заднего стекла;
• обмотка генератора поля.

В этом случае поверните ключ зажигания в положение 2 во ВАЗ-2114, в дополнение к перечисленному оборудованию стартер запустится. Как видите, многое зависит от работоспособности устройства.

Каковы симптомы сломанного замка зажигания? Первый вопрос заключается в том, что его неисправность может быть как механической, так и электронной. В начале это:

• заклинивание замка в одном из положений;
• невозможность разблокировать контрольный вал;
• включение зажигания не родным ключом в соответствии с другим объектом.

Если у вас есть электронные неисправности, вы можете легко увидеть следующие симптомы:

Устройство стартера автомобиля.

Стартер это электродвигатель постоянного тока. Через обмотки статора и щетки подаётся напряжение. В результате обмотки якоря создают электромагнитное поле. Которое взаимодействует с электромагнитным полем катушек статора. В результате чего якорь начинает вращаться. На валу якоря расположен бендикс. Втягивающее реле якорем тянет вилку. Которая выталкивает бендикс к маховику. Обгонная муфта бендикса передаёт вращение от вала ротора к шестерне бендикса.    Шестерня бендикса входит в зацепление с венцом маховика. В результате маховик начинает вращаться. Это общий принцип работы стартера.
