Замена сальника коленвала ваз 2107 (фото и видео)

Снятие шкива

Открутить болт или гайку крепления — это только пол дела. Дальше надо вытащить шкив с вала. Так просто руками шкив не снимется, если не его посадочное гнездо не раздолбано. Кроме того, шкив плотно сажается на вал, то он еще фиксируется от проворота шпонкой.

Существуют специальные съемники для снятия шкива с вала. Бывают механические и гидравлические съемники.

Конструкция механического съемника проста. Обычно имеет три лапки, которыми надо зацепить сам шкив, а центральный стержень упереть в вал. После чего, надо вращать стержень, лапки будут выпрямляться и тянуть на себя шкив. Бывают съемники еще проще, которые можно сделать своими руками. Если нет съемного устройства для шкива, то можно использовать монтировки. Если один человек снимает, то по очереди, с каждой стороны отодвигая по чуть-чуть, чтобы не было перекоса. Если два, то одновременно с разных сторон резким движением выпрессовывают шкив с коленвала.

Бывает и такое, что при использовании съемника, стенки пазов шкива не выдерживают и откалываются. Поэтому, при использовании монтировок, зацеплять их надо как можно ближе к валу.

Артикул: 2101-1005054

Код для заказа: 007274

С этим товаром покупают
показать еще

Легковые автомобили / ВАЗ / ВАЗ-21011 чертеж

» href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2101-3/privod_vodyanogo_nasosa-113/#part2695″>ХраповикСистема охлаждения / Привод водяного насоса

Легковые автомобили / ВАЗ / ВАЗ-21031 чертеж » href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2103-106/privod_vodyanogo_nasosa-84/#part10867″>ХраповикСистема охлаждения / Привод водяного насосаЛегковые автомобили / ВАЗ / ВАЗ-21051 чертеж » href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2105-6/privod_vodyanogo_nasosa-89/#part17424″>ХраповикСистема охлаждения / Привод водяного насосаЛегковые автомобили / ВАЗ / ВАЗ-21071 чертеж » href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2107-8/privod_vodyanogo_nasosa-128/#part24599″>ХраповикСистема охлаждения / Привод водяного насосаЛегковые автомобили / ВАЗ / ВАЗ-212131 чертеж » href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_21213-731/privod_vodyanogo_nasosa-116/#part2010181″>ХраповикСистема охлаждения / Привод водяного насосаЛегковые автомобили / АЗЛК / Москвич-23351 чертеж » href=»/catalog/azlk-9/legkovye_avtomobili-30/moskvich_2335-688/kolenchatyiy_val__vkladyshi_korennyh_podshipnikov_i_mahovik-9/#part1902898″>Храповик валаДвигатель / Коленчатый вал, вкладыши коренных подшипников и маховикЛегковые автомобили / ИЖ / ИЖ 21261 чертеж » href=»/catalog/ij-7/legkovye_avtomobili-30/ij_2126-606/privod_vodyanogo_nasosa-59/#part1690880″>ХраповикСистема охлаждения / Привод водяного насосаЛегковые автомобили / ВАЗ / ВАЗ-21021 чертеж » href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2102-4/privod_vodyanogo_nasosa-113/#part7179″>ХраповикСистема охлаждения / Привод водяного насосаЛегковые автомобили / ВАЗ / ВАЗ-21041 чертеж » href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2104-5/privod_vodyanogo_nasosa-89/#part14318″>ХраповикСистема охлаждения / Привод водяного насосаЛегковые автомобили / ВАЗ / ВАЗ-21061 чертеж » href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2106-7/privod_vodyanogo_nasosa-88/#part20355″>ХраповикСистема охлаждения / Привод водяного насосаЛегковые автомобили / ВАЗ / ВАЗ-21211 чертеж » href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2121-13/privod_vodyanogo_nasosa-79/#part59209″>ХраповикСистема охлаждения / Привод водяного насосаЛегковые автомобили / АЗЛК / Москвич-21411 чертеж » href=»/catalog/azlk-9/legkovye_avtomobili-30/moskvich_2141-53/kolenchatyiy_val__vkladyshi_korennyh_podshipnikov_i_mahovik-62/#part148677″>Храповик валаДвигатель мод. 2106 / Коленчатый вал, вкладыши коренных подшипников и маховикЛегковые автомобили / ИЖ / ИЖ 2126 с двигателем ВАЗ1 чертеж » href=»/catalog/ij-7/legkovye_avtomobili-30/ij_2126_s_dvigatelem_vaz-307/privod_vodyanogo_nasosa-31/#part946241″>ХраповикСистема охлаждения / Привод водяного насосаЛегковые автомобили / ИЖ / ИЖ 27171 чертеж » href=»/catalog/ij-7/legkovye_avtomobili-30/ij_2717-607/privod_vodyanogo_nasosa-56/#part1693990″>ХраповикСистема охлаждения / Привод водяного насоса

Для этого товара еще нет обзоров.

Сегодня очередная статья серии ««Хрустальные ВАЗы» или типичные поломки отечественных автомобилей» посвящена «классике»: ВАЗ-2101, 2103, 2104, 2104, 2105, 2106 и 2107. Эти машины уже не один десяток лет колесят по нашим дорогам и, несмотря на все недочеты, о которых расскажем, их популярность по-прежнему высока.

Серия статей ‘«Хрустальные» ВАЗы или типичные поломки отечественных автомобилей’ знакомит автолюбителей с характерными неисправностями, которые возникают при эксплуатации машин АвтоВаза. Данная статья посвящена любимице охотников и рыболовов — «Ниве».

В наличии
Код: 18226

Оригинальная гайка крепления шкива коленвала на ВАЗ 2104, 2105, 2107, Шевроле Нива, предназначена для замены вышедшей из строя штатной.

План проведения работ

Для снятия и замены повреждённой манжеты предлагаем воспользоваться пошаговой инструкцией:

1. Возьмите ключ «на 10» и демонтируйте защитный щиток картера сцепления. Для этого отверните два болта, которые фиксируются с обратной стороны держателя сальника.

2. Получив доступ к задней крышке, очистите её от налипшей грязи. Замену уплотнительного элемента можно было бы выполнить и на двигателе – в этом случае не потребовалось бы менять прокладку и восстанавливать герметичность в месте примыкания масляного картера. Но поскольку при этом возникает риск повреждения или перекоса уплотнительной манжеты, то запрессовку проводите в более удобных условиях.

3. Чтобы демонтировать крышку крепления задней манжеты, выверните шесть болтов крепления к торцу двигателя и два болта, с помощью которых к держателю прижимается поддон масляного картера. Как и в предыдущем случае для этого подойдёт торцевая головка «на 10».

4. Узел крепления сальника устанавливается на уплотнительную прокладку, поэтому его нередко «прихватывает» к поверхности блока цилиндров

Чтобы не повредить изготовленную из хрупкого дюралюминия деталь, её поддевают со стороны специально отлитых выступов и, осторожно пошатывая из стороны в сторону, снимают с двигателя

5. Крышку укладывают на деревянные подставки. Воспользовавшись подходящим бородком, сальник выбивают из гнезда через специальный вырез в держателе. Не бойтесь повредить изношенный уплотнительный элемент – его всё равно придётся выбросить.

6. Тщательно вымойте держатель от грязи

Уделите внимание посадочному месту манжеты – отдраив его до блеска, вы упростите запрессовку новой детали и снизите риск её порчи

7. Прежде чем приступить к установке нового сальника, смажьте его моторным маслом. Это уменьшит трение резины о металл, благодаря чему вы предотвратите искривление манжеты и повреждение обоймы при запрессовке. При желании слой смазки наносят и на посадочное место в крышке – это пойдёт лишь на пользу.

8. Аккуратно установите новый уплотнительный элемент в гнездо. Проконтролируйте, чтобы верхняя плоскость находилась строго параллельно верхней кромке держателя. Помните, что перекос детали во время монтажа приведёт к заклиниванию. Извлечь застрявшую манжету и при этом не повредить обойму будет непросто.

9. Воспользовавшись подходящим приспособлением, посадите сальник на место. В качестве оправки используйте старое уплотнение (если его удалось снять без повреждений). В крайнем случае, запрессовать сальник можно при помощи молотка и деревянного бруска, простукивая поверхность детали по кругу. Установленное уплотнение должно находиться заподлицо с верхней плоскостью посадочного гнезда.

10. Отвернув край манжеты со стороны выреза для демонтажа, убедитесь, что во время установки не пострадала стягивающая пружина.

11. Перед тем как вернуть заднюю крышку на место, тщательно протрите поверхность фланца коленчатого вала. Кроме того, обязательно очистите место примыкания держателя к блоку цилиндров от следов герметика и остатков старой прокладки.

12. Чтобы предотвратить заворот сальника при установке, смажьте его кромку и посадочное место на коленчатом валу моторным маслом. Это предотвратит стирание рабочей части манжеты в первые секунды после запуска двигателя.

13. Внимательно осмотрите снятую прокладку. Если она повреждена во время разборки или же сильно обжалась, то уплотнительный элемент замените.

14. Смажьте прокладку с обеих сторон герметиком и приклейте её к блоку цилиндров. Кроме того, нанесите тонкий слой жидкого уплотнителя на пробковое (резиновое) уплотнение масляного поддона картера силового агрегата.

15. Верните на место болты, которыми крепится защитный кожух картера сцепления.

16. Аккуратно поджимая пальцами рабочую кромку сальника, установите его на фланец. После того как плоскость крышки коснётся блока цилиндров, область примыкания сальника к коленвалу можно аккуратно поправить при помощи отвёртки с тонким плоским лезвием.

17. Заверните от руки шесть болтов крепления задней крышки двигателя к блоку и затяните их накрест с необходимым усилием. Оставшимися двумя болтами притяните поддон картера к держателю сальника.

18. Будьте внимательны с моментом затяжки, чтобы не повредить резьбу в дюралюминиевой крышке.

Установите на место защитный щиток картера сцепления и притяните его к крышке гайками.На этом работа по замене заднего сальника ВАЗ 2101-2107 завершается. Всё, что остаётся сделать – это установить на место сцепление, коробку переключения передач и карданный вал. Не забудьте отцентрировать диск сцепления при помощи специального приспособления, иначе первичный вал коробки передач не попадёт в подшипник коленчатого вала.

Признаки неисправности датчика положения коленвала ВАЗ 2107

Первое, что может указывать на скорую кончину датчика коленвала это произвольное понижение либо повышение оборотов холостого хода двигателя.
Сильное снижение мощности двигателя
Невозможно запустить двигатель

Демонтаж датчика положения коленчатого вала

Отключаем контактную фишку от датчика, предварительно отжав фиксатор
С помощью крестовой отвертки откручиваем винт крепления датчика
После снятия датчика положения коленвала проверяем его работу с помощью мультиметра

Проверка датчика положения коленвала ВАЗ 2107

Добро пожаловать! Вы когда-нибудь видели нижнюю часть двигателя, обрызганную моторном маслом? Обычно люди, мало разбирающиеся в устройстве автомобиля, первым делом задают вопрос: «А почему такое происходит»?

Двигатель у автомобиля может замасливаться по разным причинам, но основной причиной является деформация сальников. Время от времени они требуют замены на новые. Разберемся, что же они из себя представляют и зачем нужны. Сальник говорят в народе, настоящее название – сайлентблок – резинометаллический шарнир, состоящий из двух металлических втулок с резиновой вставкой между ними. Сальники служат соединением деталей подвески. За счет упругой (резиновой или полиуретановой) вставки между втулками гасятся колебания, передаваемые от одного узла к другому. Сайлентблок испытывает весьма тяжелые нагрузки, ведь его основная задача – противостоять деформации, получаемой подвеской автомобиля.

Примечание! Вам понадобятся следующие инструменты: гаечные ключи, специальный ключ «на 36», предназначенный для откручивания гайки крепления шкива коленвала, пара отвёрток, монтажная лопатка, оправка, молоток и бородок!

Местонахождение переднего сайлентблока коленчатого вала

Сайлентблоки встречаются не только в передней подвеске автомобиля (здесь они крепят рычаги, стабилизатор поперечной устойчивости, реактивные тяги), но и в задней подвеске (крепят штангу). Более того, круг их применения включает амортизаторы, коробку передач, двигателя. Эти важные детали требуют постоянного и своевременного контроля. Сегодня речь пойдет конкретно про передний сайлентблок на классической модели ВАЗа. Итак, он располагается в специальном отверстии, выделенном в крышке привода распредвала. Чтобы открывая капот вы с легкостью смогли его обнаружить, посмотрите размещённое чуть ниже фото. Красным кругом обведена крышка привода распределительного вала, а синей стрелкой указан шкив коленвала. Сальник расположился прямиком за ним.

Видео Как правильно разобрать и перебрать узел своими руками

Инструкция по разбору и переборке генераторного узла для ВАЗ представлена на видео ниже (автор ролика — Denis Legostaev).

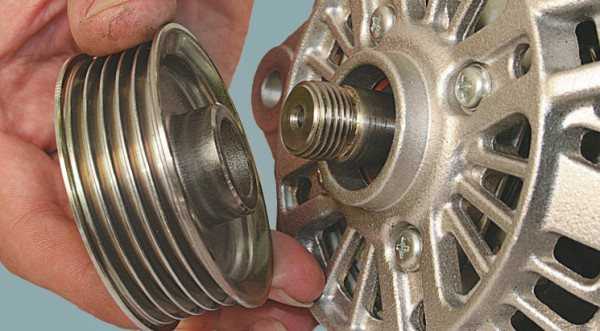

Замена шкива генератора ваз 2109 просто необходима, если он сломан, так как в противном случае генератор выйдет из строя. А это приведет к тому, что пользоваться машиной будет практически невозможно, так как без динамо она не работает. Если в работе шкива генератора заметны какие-то дефекты, то их срочно нужно устранить, отремонтировав, либо заменив его. В противном случае масштаб работы сильно увеличится. Замена шкива генератора на ваз 2109, стоит отметить, может быть без особых сложностей проведена своими силами.

Пошаговая инструкция замены заднего сальника коленвала

Как раз, когда протекает задний сальник коленвала, тогда и начинаются все неприятности: двигатель начинает семимильными темпами пачкаться в масле, а вся пыль с дороги затем очень активно липнет к нему. Стоит только взглянуть на такой мотор и уже появляется желание вытащить его и выбросить. Более того, масло также будет разъедать резиновые детали, капать на диск сцепления, после чего он рискует потерять свои фрикционные свойства. Всё начинает скрипеть, пробуксовывать, тереться друг о друга… В общем из-за маленького уплотнителя вся машина словно сошла с ума.

Все масло, конечно, скорее всего не вытечет (однако не будьте в этом уверены), но такая неприятность может прибавить вам серьезных проблем. Если образовалась течь из заднего сальника, необходимо его заменить. Другого решения проблем нет и просто быть не может.

Как мы уже отмечали, данный сальник был придуман, чтобы нейтрализовать утечки смазки из двигателя через отверстие, из которого выходит коленчатый вал. Задний сальник коленвала для большинства моделей автомобилей имеет размер около 99 миллиметров.

После демонтажа сальника

С внешней стороны сальника производители наносят специальные пометки и надписи. По ним можно определить, в какую сторону вращается коленчатый вал. При помощи этой информации в процессе замены задних сальников коленвала ошибки исключены.

Данный уплотнительный элемент установлен в той области блока цилиндров, где коленчатый вал выходит наружу. В обыкновенных автомобилях, где двигатель расположен продольно, а процесс распределения газов осуществляется при помощи цепного привода, сальник устанавливают перед опорным подшипником в щите коленвала. В случае переднеприводных автомобилей, где мотор расположен поперечно, а в механизме газораспределения используется ремень, элемент находится в блоке цилиндров, так как в конструкции мотора щит отсутствует.

Внутри картера двигателя смазка находится под определенным давлением. За счет этого давления сальник постоянно прижимается к деталям, которые он должен уплотнять. Так мотор надежно защищен от утечек масла.

Даже при самых незначительных, малейших смещениях детали смазка будет течь. Но как определить, что пора устанавливать новый уплотнитель? Первый признак – это потеки масла в месте, где картер силового агрегата соединяется с коробкой переключения передач.

Если смазка течет, то она может попадать в картер сцепления, оседать толстым слоем на стенках и пачкать диск сцепления. Все это приведет к пробуксовкам сцепления. Также значительно повысится расход масла.

Самым удивительным является то, что даже новые сальники могут течь и причина будет вовсе не в плохой установке. В магазинах можно купить поддельный задний сальник коленвала для ВАЗа. Стоимость его невысокая, и автолюбители не замечают, что покупают подделку. Плохое качество детали обязательно повлияет на то, как она будет работать в дальнейшем.

Пример неправильной установки сальника

Еще одна причина – это нарушение правил установки. Зачастую сальник ставят в удобном положении и молотком аккуратно забивают его на место. Но производители не рекомендуют при инсталляции детали использовать молоток или прикладывать значительные усилия.

Протекания некачественного сальника

Если в работе появились определенные изменения, в следствие чего повысилось давление газов в картере, то эти газы несомненно способны выдавить сальник. В результате контакт с коленчатым валом будет недостаточно плотным, и смазка будет вытекать через образовавшуюся щель.

Можно ли перепутать сальник с чем-то еще? Да, можно. Очень часто протекание масляного фильтра многие опытные автомобилисты путают с протечкой сальника. Иногда вполне нормальную деталь меняют на новую, при этом нужно было просто заменить масляный фильтр.

Не стоит приобретать эти уплотнительные детали в сомнительных магазинах, на рынках. Не нужно покупать дешевую продукцию неизвестных брендов. Так можно не только приобрести сальник, замена которого вызовет определенные проблемы, но и получить более серьезные неисправности. Представьте себе, что после покупки дешевого сальника и экономии 5 долларов, масло попадет на ремень ГРМ и выведет из строя весь блок цилиндров стоимость в 1000 у.е., если не больше! Экономить на сальниках – настоящий абсурд.

Наиболее популярными являются следующие производители:

Viuctor Reinz;
Elring;
Goetze.

Они изготавливают качественную продукцию. Товары данных брендов попадаются не только в автомобильных магазинах, но и на многочисленных разборках.

Процесс замены

Здесь есть свои нюансы. В случае если передний меняется просто, то меняя задний нужно демонтировать несколько громоздких узлов. Но это не так сложно как может показаться на первый взгляд и сделать это самостоятельно может даже автолюбитель с небольшим опытом.

Этапы

Первым меняем передний сальник.

Вне зависимости от того, какой именно манжет будем менять задний или передний нужно выполнить небольшую подготовительную работу:
Поставить машину на эстакаду или яму;
Отсоединить минусовую клему аккумуляторной батареи;
Для фиксации коленчатого вала включить первую скорость;
Затянуть ручной тормоз.
Теперь можно перейти к замене манжеты.
Открутив саморезы, снимаем защиту двигателя.
Чтобы получить доступ к шкиву убираем ремень генератора.
Открутив гайку, которая закрепляет шкив коленчатого вала, снимаем его и получаем доступ к сальнику.
При помощи отвертки или других инструментов извлекаем его.
Способ извлечения при помощи молотка и бородка
Место в которое будет ставиться новый обезжириваем бензином и смазываем машинным маслом.
Новый ставим на посадочное место и с помощью старого сальника, подшипника или другого предмета аккуратно запрессовываем его.
Запрессовываем новый

В этом видео продемонстрировано, как меняется передний сальник на автомобилях марки ВАЗ.

Теперь переходим к замене заднего манжета.

Для замены заднего манжета работы предшествующие замене переднего выполняем в том же порядке, за исключением скорости. Ее нужно поставить на нейтраль.

Меняется задний манжет на яме.

С помощью домкрата поднимаем задние колеса.
Теперь нужно демонтировать два больших узла КПП и сцепление.
Один болт вкручиваем в гнездо обратно.
Этот болт должен быть вкручен обратно
При помощи монтажной лопаточки фиксируем маховик, чтобы он не провернулся.
Откручиваем болты, которыми закреплен маховик.
Выкручиваем все шесть
Теперь надо снять шайбу.
Эта шайба должна быть снята
Снимаем маховик с вала.
Снятие маховика
Откручиваем гайки, которыми крепится щиток картера сцепления.
Откручивание гаек
Снимаем его.
Снятие щитка
Теперь можно при помощи отвертки извлечь старый сальник.

Извлечение старого
Далее откручиваем болты, которыми прикреплен поддон картера к держателю.
Выкручиваем при помощи гаечного ключа
Откручиваем болты при помощи которых держатель прикручен к БЦ.
Выкручиваем болты держателя
С помощью отвертки отжимаем его и снимаем вместе с прокладкой.
Ставим и запрессовываем новый манжет.
Проверяем, в каком состоянии прокладка и в случае необходимости меняем ее.
Эту прокладку желательно поменять
Ставим на место держатель.
Начинаем сборку в порядке обратном снятию.

Если есть вопросы, то для того, чтобы лучше осмыслить процесс замены посмотрите видео.

Извините, в настоящее время нет доступных опросов.

План проведения работ

Для снятия и замены повреждённой манжеты предлагаем воспользоваться пошаговой инструкцией:

Возьмите ключ «на 10» и демонтируйте защитный щиток картера сцепления. Для этого отверните два болта, которые фиксируются с обратной стороны держателя сальника.

Получив доступ к задней крышке, очистите её от налипшей грязи. Замену уплотнительного элемента можно было бы выполнить и на двигателе – в этом случае не потребовалось бы менять прокладку и восстанавливать герметичность в месте примыкания масляного картера. Но поскольку при этом возникает риск повреждения или перекоса уплотнительной манжеты, то запрессовку проводите в более удобных условиях.

Чтобы демонтировать крышку крепления задней манжеты, выверните шесть болтов крепления к торцу двигателя и два болта, с помощью которых к держателю прижимается поддон масляного картера. Как и в предыдущем случае для этого подойдёт торцевая головка «на 10».

Узел крепления сальника устанавливается на уплотнительную прокладку, поэтому его нередко «прихватывает» к поверхности блока цилиндров

Крышку укладывают на деревянные подставки. Воспользовавшись подходящим бородком, сальник выбивают из гнезда через специальный вырез в держателе. Не бойтесь повредить изношенный уплотнительный элемент – его всё равно придётся выбросить.

Тщательно вымойте держатель от грязи

Прежде чем приступить к установке нового сальника, смажьте его моторным маслом. Это уменьшит трение резины о металл, благодаря чему вы предотвратите искривление манжеты и повреждение обоймы при запрессовке. При желании слой смазки наносят и на посадочное место в крышке – это пойдёт лишь на пользу.

Аккуратно установите новый уплотнительный элемент в гнездо. Проконтролируйте, чтобы верхняя плоскость находилась строго параллельно верхней кромке держателя. Помните, что перекос детали во время монтажа приведёт к заклиниванию. Извлечь застрявшую манжету и при этом не повредить обойму будет непросто.

Воспользовавшись подходящим приспособлением, посадите сальник на место. В качестве оправки используйте старое уплотнение (если его удалось снять без повреждений). В крайнем случае, запрессовать сальник можно при помощи молотка и деревянного бруска, простукивая поверхность детали по кругу. Установленное уплотнение должно находиться заподлицо с верхней плоскостью посадочного гнезда.

Отвернув край манжеты со стороны выреза для демонтажа, убедитесь, что во время установки не пострадала стягивающая пружина.

Перед тем как вернуть заднюю крышку на место, тщательно протрите поверхность фланца коленчатого вала. Кроме того, обязательно очистите место примыкания держателя к блоку цилиндров от следов герметика и остатков старой прокладки.

Чтобы предотвратить заворот сальника при установке, смажьте его кромку и посадочное место на коленчатом валу моторным маслом. Это предотвратит стирание рабочей части манжеты в первые секунды после запуска двигателя.

Внимательно осмотрите снятую прокладку. Если она повреждена во время разборки или же сильно обжалась, то уплотнительный элемент замените.

Смажьте прокладку с обеих сторон герметиком и приклейте её к блоку цилиндров. Кроме того, нанесите тонкий слой жидкого уплотнителя на пробковое (резиновое) уплотнение масляного поддона картера силового агрегата.

Верните на место болты, которыми крепится защитный кожух картера сцепления.

Аккуратно поджимая пальцами рабочую кромку сальника, установите его на фланец. После того как плоскость крышки коснётся блока цилиндров, область примыкания сальника к коленвалу можно аккуратно поправить при помощи отвёртки с тонким плоским лезвием.

Заверните от руки шесть болтов крепления задней крышки двигателя к блоку и затяните их накрест с необходимым усилием. Оставшимися двумя болтами притяните поддон картера к держателю сальника.

Будьте внимательны с моментом затяжки, чтобы не повредить резьбу в дюралюминиевой крышке.

READ Как Заменить Масло В Коробке Ваз 2107

Инструкция по снятию

При выключенном сцеплении коленчатый вал легко можно провернуть гаечным ключом.

Для проведения процедуры снятия необходимо зафиксировать вал от проворачивания.

Существуют специальные приспособления, которые болтами прикручиваются к шкиву в технологические отверстия, не давая валу проворачиваться. Если такого приспособления нет, то под колеса нужно установить подпорки, а автомобиль установить на четвертую. Можно также зафиксировать маховик коленвала, вставив между его зубьями длинную отвертку или монтировку.

Снятие коленчатого вала на автомобиле ВАЗ 2105 производят либо для его замены на новый, либо для замены его вкладышей. Для выполнения ремонтных работ автомобиль необходимо загнать на смотровую яму, эстакаду или воспользоваться подъемниками. Так же готовим стандартный набор инструментов. Порядок проведения ремонтных работ выглядит следующим образом:

Загнав автомобиль на яму, снимите защиту поддона картера, после чего слейте масло и снимите сам поддон.
Далее нам необходимо снять держатель заднего сальника коленчатого вала.
Снимите крышку ремня привода распределительного вала и ее уплотнительную прокладку.
Снимите цепь привода распределительного вала.
Теперь нам необходимо снять крышки шатунов, предварительно их необходимо промаркировать, чтобы каждая крышка соответствовала своему шатуну.
Отворачиваем болты крепления крышек, снимаем крышку и вкладыш. Сам шатун с поршнем протолкните вверх по цилиндру.
Таким же образом поступаем и с крышками коренных подшипников. Предварительно их маркируем относительно своих посадочных мест, после чего торцовым ключом на семнадцать отворачиваем по два болта их крепления. Задняя крышка коренного подшипника коленвала имеет в своих проточках два полукольца — одно кольцо сталеаллюминиевое, а второе металлокерамическое. Для их снятия, подденьте концы полуколец плоской отверткой.
Отворачивая и снимаем крышки, придерживаем коленчатый вал рукой. После чего снимаем коленчатый вал с двигателя автомобиля

При снятие крышек, обратите внимание, что все они, кроме третьей, имеют проточку. На всех крышках выполнены заводские метки, которые соответствуют их порядковому номеру (отчет ведется от носка коленчатого вала)

На пятой крышке выполнены две метки, которые разнесены по краям.
После того, как коленвал будет снят. Из посадочных мест коренных подшипников, извлекаем вкладыши.

На этом процесс разборки и снятия коленчатого вала ВАЗ 2105 завершен. Вообще ремонтные работы связанные с поршневой группой, расточкой коленчатого вала и заменой вкладышей и крышек коренных подшипников, рекомендуется проводить при наличие соответствующего опыта и знаний, либо обратиться в специализированную мастерскую.
