Замена прокладки катколлектора Лада Приора Lada Priora

Между фланцами головки блока цилиндров лада приора и катколлектора установлена уплотнительная прокладка, изготовленная из двух тонких отформованных металлических полос, соединенных между собой точечной сваркой. Если прокладка негерметична, происходит прорыв наружу отработавших газов, сопровождающийся характерным резким звуком. Если неисправность не удается устранить подтяжкой крепления катколлектора, замените прокладку.

Вам потребуются: ключи «на 10», «на 13», торцовая головка «на 13», плоскогубцы, линейка, пластинчатый щуп.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.2. Снимите декоративный кожух двигателя ваз 2170 (см. «Снятие и установка декоративного кожуха двигателя лада приора»).3. Отсоедините от катколлектора приемную трубу дополнительного глушителя, для чего отверните гайки крепления фланца приемной трубы к фланцу катколлектора, отсоедините от кронштейнов глушителя подушки подвески и снимите фланец приемной трубы со шпилек фланца катколлектора лада приора. Снимите дополнительный глушитель (см. «Замена дополнительного глушителя»).

4. Отожмите фиксаторы…

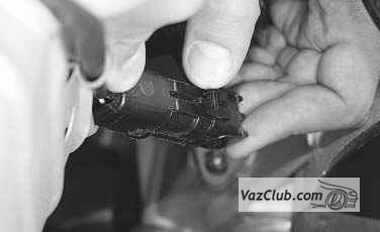

5. …и отсоедините от моторного жгута колодки жгутов проводов управляющего и диагностического датчиков концентрации кислорода.

6. Отожмите усики держателей…

7. …и отсоедините от теплоизоляционного щитка рулевого механизма lada priora держатели жгутов проводов управляющего и диагностического датчиков концентрации кислорода.

8. Выверните торцовой головкой «на 13» болты крепления катколлектора к кронштейну.

9. Ключом «на 10» отверните три гайки крепления термоизоляционного щитка рулевого механизма к моторному щиту (две гайки расположены под рулевым механизмом)…

10. …и снимите щиток.

11. Отверните ключом «на 13» две гайки крепления кронштейна подводящей трубы водяного насоса…

12. …и снимите кронштейн ваз 2171.

13. Отверните ключом «на 13» восемь гаек крепления катколлектора к головке блока цилиндров приора…

14. …и снимите катколлектор…

15. …и его прокладку.

16. Установите новую прокладку и все снятые детали в последовательности, обратной снятию.

17. Проверьте плоскостность поверхности фланца катколлектора priora. Для этого поставьте линейку ребром на поверхность фланца и измерьте щупом зазор между плоскостью фланца и линейкой. Прошлифуйте поверхность фланца или замените катколлектор ваз 2172, если зазор превысит 0,1 мм.

Полезные советыВо избежание прилипания прокладки и для повышения ее герметичности рекомендуем перед установкой смазать прокладку с обеих сторон тонким слоем графитной смазки. Шпильки крепления выпускного коллектора смажьте графитной смазкой.

Двигатель Лада Приора (Lada Priora)

Неисправности двигателя Лада Приора (Lada Priora)

Проверка компрессии в цилиндрах двигателя Лада Приора (Lada Priora)

Снятие и установка кожуха двигателя Лада Приора (Lada Priora)

Снятие и установка брызговика двигателя Лада Приора (Lada Priora)

Установка поршня первого цилиндра в положение ВМТ такта сжатия двигателя Лада Приора (Lada Priora)

Замена ремня газораспределительного механизма и натяжного ролика грм Лада Приора (Lada Priora)

Снятие и установка опор силового агрегата Лада Приора (Lada Priora)

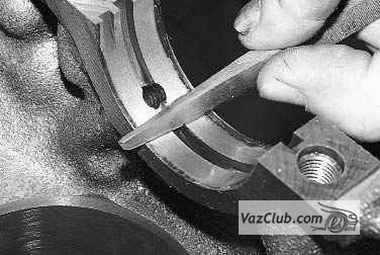

Разборка двигателя Лада Приора (Lada Priora)

Дефектовка маховика Лада Приора (Lada Priora)

Снятие и установка двигателя Лада Приора (Lada Priora)

Разборка двигателя Лада Приора (Lada Priora)

Дефектовка двигателя Лада Приора (Lada Priora)

Сборка двигателя Лада Приора (Lada Priora)

Снятие и установка переднего сальника коленчатого вала Лада Приора (Lada Priora)

Замена заднего сальника коленчатого вала Лада Приора (Lada Priora)

Замена прокладки масляного картера Лада Приора (Lada Priora)

Снятие и установка уплотнительных колец впускного коллектора Лада Приора (Lada Priora)

Замена прокладки катколлектора Лада Приора (Lada Priora)

Системы двигателя Лада Приора

Обслуживание системы питания, охлаждения, смазки, выпуска газов двигателя ваз 2170 приора, руководство по ремонту двигателя, головки цилиндров ваз 2172 приора. Модификации двигателя ваз 2171 приора.

Предварительные работы

Замена прокладки впускного коллектора ВАЗ 2109 своими руками не представляет большой сложности и не требует специфических знаний или дорогостоящего инструмента — требуемый набор ключей обычно присутствует в багажнике каждого автолюбителя.

Но перед заменой стоит попробовать подтянуть крепление впускного агрегата — если прокладка не прогорела, именно ослабевшее крепление может быть причиной попадания под капот отработанных газов. Если подтяжка крепления не помогла, значит, прокладка полностью прогорела и ее требуется заменить. Замена прокладки коллекторов ВАЗ 2109 потребует проведения предварительных работ по демонтажу воздушного фильтра, снятию карбюратора и самого коллектора. Все вышеперечисленные работы проводятся исключительно на холодном двигателе.

Снятие воздушного фильтра с корпусом

На инжекторном двигателе автомобиля ВАЗ 2109 для снятия воздушного фильтра достаточно выкрутить четыре самореза крепления крышки корпуса фильтрующего элемента — для этого используется ключ на 10 или трещотка. Под крышкой будет находиться фильтрующий элемент. Если крышка поднимается с трудом, то от штекера можно отсоединить датчик массового расхода воздуха.

На карбюраторном двигателе под капотом находятся три защелки, которые легко откидываются. Посередине металлической крышки находится винтик, который тоже можно открутить руками, после чего крышка снимается. Под крышкой находится фильтрующий элемент, который нужно аккуратно вынуть. Впоследствии при обратной сборке, фильтрующий элемент можно заменить — если подошло время или если фильтрующий элемент сильно загрязнен.

Демонтаж карбюратора

После того как был демонтирован фильтр воздушный, можно приступать к снятию карбюратора. Для снятия карбюратора на автомобиле ВАЗ 2109 потребуются следующие инструменты:

• две отвертки — плоская и крестовая;
• ключ на 13 рожковый;
• головка на 8;
• трещотка.

Инструкция по демонтажу карбюратора будет следующей:

1. Шланг подвода охлаждающей жидкости к пусковому устройству карбюратора отсоединяется от штуцера — путем откручивания хомутов крепления. Сама охлаждающая жидкость сливается в заранее подготовленную емкость.
2. Разъединяется приемная труба, идущая от выпускного коллектора и от кронштейна блока цилиндров.
3. Затем отсоединяется кронштейн тросика привода дроссельной заслонки. Для этого снимается сначала один конец пружинки с тяги управления дроссельной заслонки, а затем снимается вся пружинка, далее ослабевается гайка на кронштейне и трос вынимается из зацепления.
4. Разъединяется датчик винта ЭПХХ от штекера питания.
5. От блока подогрева карбюратора отсоединяются два шланга и вакуумная трубка.
6. Снимается шланг вентиляции картера.
7. Откручиваются 4 гайки крепления карбюратора к впускному коллектору.
8. Карбюратор снимается аккуратно и без рывков — путем поднятия со шпилек.

Работа по снятию карбюратора завершена. Представленные фото и видео помогут наглядно проследить за процессом снятия карбюратора.

Снятие впускного коллектора

После того как работы по снятию воздушного фильтра и демонтажу карбюратора завершены, можно приступить к снятию впускного агрегата. Для этого понадобится следующий набор инструментов:

• рожковый ключ на 13;
• головка на 13 — обычная и глубокая;
• трещотка и вороток;
• трещотка с головкой на 10.

Порядок работ будет следующим:

1. Отгибается назад находящаяся под карбюратором площадка — для этого откручиваются две гайки крепления.
2. Отсоединяются все шланги, подходящие к коллектору.

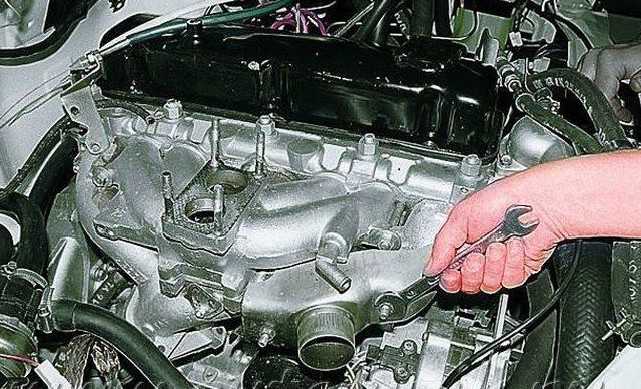

3. Шесть гаек крепления откручиваются от впускного коллектора.
4. Коллектор впускной снимается со шпилек — для этого его следует слегка покачивать из стороны в сторону, так как он может пригореть к прокладке.

Снятие выпускного коллектора

Снятие выпускного коллектора ВАЗ 2109 потребует наличие следующих инструментов:

• ключи на 13 — рожковый и накидной;
• глубокая головка на 13;
• трещотка.

Порядок работ:

1. От коллектора откручиваются четыре гайки крепления приемной трубы.
2. Со шпилек сдергиваются «штаны» и отводятся в сторону, затем откручиваются оставшиеся три гайки крепления коллектора.
3. Выпускной коллектор аккуратно и без рывков снимается со шпилек.

При снятии коллекторов может возникнуть такая проблема, как прикипание шпилек и гаек — так как металл постоянно греется и остывает, возникает процесс закисания.

Для облегчения работы шпильки крепления можно залить жидкостью WD 40 заранее, примерно за сутки до начала работ. Это значительно облегчит снятие коллектора для последующей замены прокладки.
\

Если при откручивании шпилька обламывается, ее придется просто высверлить, а потом нарезать новую резьбу и прикрутить новую шпильку.

Ремонт Priora 89

Снятие распределительных валов и замена гидротолкателей клапанов

Работу проводим для замены распределительных валов и гидротолкателей клапанов. Снимаем пластмассовую крышку двигателя. Крестообразной отверткой ослабляем затяжку хомута крепления шланга основного контура вентиляции картера…

…и снимаем шланг со штуцера крышки головки блока цилиндров. Снимаем впускной трубопровод (см. «Снятие впускного трубопровода») и закрываем каналы в головке блока цилиндров ветошью, чтобы исключить возможность попадания в двигатель предметов. Снимаем катушки зажигания (см. «Проверка состояния и замена свечей зажигания»). Крестообразной отверткой ослабляем хомут крепления шланга контура холостого хода вентиляции картера…

…и снимаем шланг со штуцера крышки головки блока цилиндров.

Головкой «на 10» отворачиваем болт крепления кронштейна колодок жгута проводов системы управления двигателем… …и отводим кронштейн с колодками от крышки головки блока цилиндров. Сжав пассатижами лепестки пластмассового держателя жгута проводов системы управления двигателем…

…вынимаем держатель жгута проводов из кронштейна, закрепленного на крышке головки блока цилиндров. Головкой «на 8» отворачиваем 15 болтов крепления крышки головки блока цилиндров.

Расположение болтов крепления крышки головки блока цилиндров Крышка установлена на герметике, поэтому…

…отверткой поддеваем крышку за прилив…

…и снимаем ее. Для проверки исправности гидротолкателя…

…отверткой нажимаем на гидротолкатель (при проверке соответствующий гидротолкателю кулачок распределительного вала должен быть обращен к толкателю «затылком», то есть не давить на толкатель). В нормальном состоянии гидротолкатель должен перемещаться в гнезде головки блока цилиндров со значительным усилием, сжимая пружину клапана. Если же прожимается сам гидротолкатель при небольшом усилии, то его необходимо заменить. Аналогично проверяем другие гидротолкатели. Снимаем зубчатые шкивы распределительных валов (см. «Замена сальников распределительных валов»). Отсоединяем колодку провода от датчика сигнализатора недостаточного (аварийного) давления масла в двигателе (см. «Снятие датчика сигнализатора недостаточного давления масла»). Головкой «на 8» отворачиваем 20 болтов крепления корпуса подшипников распределительных валов.

Расположение болтов крепления корпуса подшипников распределительных валов

Снимаем корпус подшипников распределительных валов (А — центрирующие штифты корпуса). Для того чтобы вынуть распределительные валы из опор в головке блока цилиндров, можно не снимать заднюю крышку ремня привода ГРМ, а только отвернуть три верхних болта крепления крышки (см. «Снятие насоса охлаждающей жидкости»). Отжав заднюю крышку ремня привода ГРМ…

…вынимаем распределительные валы с сальниками.

Для отличия валов на распределительном валу впускных клапанов около его первой шейки выполнен поясок.

Снимаем две заглушки головки блока цилиндров и корпуса подшипников распределительных валов. Чтобы вынуть гидротолкатель из гнезда головки блока цилиндров, ветошью протираем торец толкателя…

…и с помощью присоски (можно использовать присоску для крепления автоаксессуаров к ветровому стеклу)…

…вынимаем гидротолкатель. При извлечении гидротолкателя магнит лучше не использовать во избежание намагничивания деталей толкателя и «прилипания» к ним железосодержащих продуктов износа. Перед сборкой очищаем привалочные поверхности головки блока цилиндров, корпуса подшипников и крышки головки блока цилиндров от остатков старого герметика и масла. Смазываем моторным маслом опорные шейки и кулачки распределительных валов и укладываем валы в опоры головки блока цилиндров. На привалочную поверхность корпуса подшипников валов, сопрягающуюся с головкой блока цилиндров, наносим фланцевый герметик типа Локтайт № 574 жгутиком толщиной около 2 мм.

Места нанесения герметика на корпус подшипников

Устанавливаем корпус подшипников по центрирующим штифтам и равномерно затягиваем болты крепления крестнакрест, начиная от средних опор. Запрессовываем новые сальники распределительных валов (см. «Замена сальников распределительных валов»). С другой стороны головки блока цилиндров оправкой запрессовываем заглушки. Дальнейшую сборку проводим в обратной последовательности. Перед установкой крышки головки блока цилиндров наносим на ее поверхность, сопряженную с корпусом подшипников, фланцевый герметик типа Локтайт № 574.

Места нанесения герметика на крышку головки блока цилиндров

Причины замены ресивера Лада Приора

Существует немалое количество разновидностей впускных коллекторов, например изготавливаемых из различных видов металлов или композитных материалов. Однако ресивер приора изготавливается целиком из пластика. Такой материал препятствует чрезмерному нагреванию коллектора за счет раскаленного двигателя автомобиля.

Тем самым, улучшаются характеристики воздушного потока, что положительно влияет на пропорции и качество воздушно-топливной смеси. Однако у пластика есть и главная, негативная сторона — хрупкость. В результате, происходят многочисленные поломки как по вине автовладельца, так и из-за низких температур при которых у пластика теряется коэффициент прочности.

Самые распространенные повреждения могут быть вызваны: — дорожно-транспортными происшествиями (даже незначительными); — случайными воздействиями при проведении каких-либо ремонтных работ в подкапотном пространстве; — иными причинами;

Меняем самостоятельно прокладку ГБЦ на Лада Приора

Для чего и когда выполняется замена уплотнителя?

Прокладка выполняет роль уплотнителя, герметизируя соединение между ГБЦ и блоком цилиндров. Она препятствует смешиванию рабочих жидкостей. Поэтому к ней предъявляются высокие требования. Это одноразовая деталь, которая подлежит замене в двух случаях:

при любых ремонтных работах, сопровождаемых демонтажем головки блока цилиндров;

Определить необходимость замены можно по характерным признакам:

В месте соединения видны подтеки от антифриза или моторной смазки. Причиной часто является перегрев двигателя, что ведет к деформации прокладки и ее прогоранию.

• При попадании ОЖ в масло на щупе остаются следы белесой жидкости.
• Из глушителя идет дым белого цвета, причиной которого является попадание антифриза в цилиндры.
• При попадании отработанных газов в систему охлаждения в расширителе или радиаторе видны пузырьки.
• В расширителе или радиаторе на поверхности появились масляные пятна. Они свидетельствуют о том, что в систему охлаждения проникла смазывающая жидкость.

Готовим инструменты и расходные материалы для замены

Из инструментов понадобится:

• комплект головок;
• отвертка с плоским лезвием;
• набор ключей;
• динамометрический ключ;
• шестигранный ключ;
• пассатижи.

При покупке прокладки ГБЦ следует обращать внимание, что она рассчитана на момент затяжки крепежных болтов головки, который оговаривается в мануале Лада Приора. Существует несколько видов прокладок, отличающихся использованным материалом:

1. С использованием асбеста.
2. Безасбестовые.
3. С применением металлических компонент.

Места подсоса

На Приоре имеется несколько мест подсоса воздуха и в ходе проверке необходимо проверять каждое место, дабы исключить его или же наоборот найти.

Как только Вы выбрали удобный для себя способ проверки, из указанных ваше, можно приступать к поиску места.

Хомуты

Проверка соединений хомутов на впускной гофре возле ДМРВ и дроссельной заслонки, а так же шлангов соединяющих ресивер и ДЗ. Хомуты должны быть хорошо затянуты, а шланги, которые ими зажаты, не должны прокручиваться на штуцерах. Плохие хомуты рекомендуется заменить на новые.

Гофра и шланги

Проверка целостности самой гофры и шлангов. Гофра не должна иметь сколов трещин и порывов, внимательно осмотрите ее при необходимости замените на новую. Шланги не должны иметь трещин.

РХХ (в Приорах без Е-ГАЗ)

Проверка уплотнительного кольца на регулятора ХХ. Проверку кольца необходимо проконтролировать демонтировав регулятор ХХ. Для этого откручиваем два винта под крестовую отвертку и вынимаем РХХ меняем кольцо на новое и ставим обратно.

Крышка

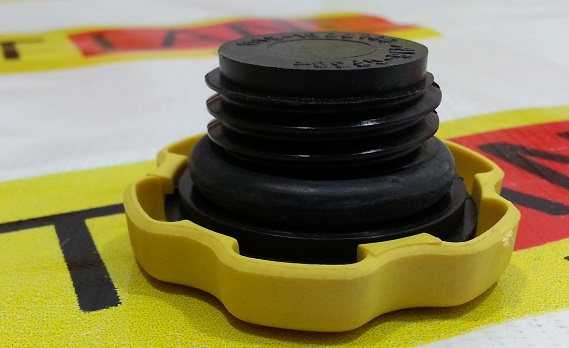

Проверка крышки масло заливной горловины. Довольно часто случается, что уплотнитель крышки затвердевает и имеет трещины при обнаружении подсоса воздуха возле крышки ее необходимо заменить.

Вентиляция картера

Проверка шлангов и хомутов картера малой и большой вентиляции. Со временем шланг вентиляции картера теряет свою эластичность и при колебаниях мотора может сломаться, тем самым пропуская воздух.

Щуп

Проверка герметичности щупа уровня масла в ДВС. Щуп, как и картерный шланг способен потерять эластичность своих уплотнителей, для устранения проблемы необходимо снять щуп, смазать герметиком посадочное место и установить обратно.

Дроссель

Проверка соединения ДЗ с ресивером. Дроссельная заслонка соединяется с ресивером на болтовом соединении, между которым устанавливается прокладка, со временем прокладка может промяться и пропускать воздух.

Кольца ресивера

Проверка уплотнительных колес на ресивере. Довольно распространенная проблема на пластиковых ресиверах. В местах соединения ресивера и к головке блока цилиндров для уплотнения используются резиновые кольца, которые под воздействием высоких температур высыхают и начинают пропускать воздух. Лечится данная проблема только заменой колец.

Кольца форсунок

Проверка уплотнительных колец на форсунках. Уплотнительные кольца форсунок так же как и кольца ресивера подвержены влиянию высоких температур что неблагоприятно сказывается на их физических свойствах. Подсос воздуха из-под форсунок локализуется заменой самих колец на новые.

Абсорбер

Проверка герметичности клапана абсорбера и его трубок. Клапан абсорбера напрямую связан с ресивером. Его трубки выполняются из пластика и в холодное время года, довольно часто случается их облом, что приводит к неизбежному подсосу воздуха.

Вакуумный усилитель

Проверка шланга вакуумного усилителя тормозов и его герметичности. Вакуумный усилитель тормозов соединяется с ресивером по средствам шланга. Подсос воздуха может быть как и в самом усилителе так и в шланге.

Надеямся, наша статья была Вам полезна. Желаем успехов в поиске подсоса воздуха на Лада Приора.

Снятие впускного коллектора

Снимают его либо для замены, либо при проведении ремонта рампы и форсунок. Не лишним окажется и полировка впускного коллектора, за счет этого топливу легче будет попадать в камеры сгорания. Следовательно, увеличится мощность. Начать проведение работ необходимо с понижения давления в топливной системе. Сделать это можно, если извлечь предохранитель на топливный насос и завести двигатель.

Дождитесь, покуда двигатель сам заглохнет. Это будет говорить о том, что в системе не осталось бензина и давление упало. Теперь отключайте аккумулятор и приступайте к демонтажу элементов системы. Сначала нужно снять декоративный кожух, который расположен на верхней части двигателя. Он крепится в трех точках. После приступайте к демонтажу воздушного фильтра. Снимите патрубки, которые подходят к нему.

Освободив место, можно приступать к снятию дроссельного узла. Проблем с его демонтажем не возникнет, главное – не выворачивайте винты крепления заслонки. В противном случае, если вы его плохо закрутите и зафиксируете, он может выпасть и уйти в двигатель. Тогда придется проводить масштабный ремонт, сравнить который можно с капитальным. Удалив дроссельный узел, можно приступать к снятию впускного коллектора. Установка производится в обратной последовательности.

Существует ли альтернатива

Будет ли работать «Приора» без катализатора ? Конечно, будет! Отсутствие каталитического нейтрализатора никак не отразится на ее характеристиках, как об этом заявляют некоторые «опытные» мастера. Да, машина уже не будет отвечать установленным экологическим нормам, но работать хуже не станет.

Если вы не хотите тратиться на штатный катализатор, вы всегда можете купить универсальное устройство, которое обойдется вам вдвое дешевле, учитывая установку. По сути, это такой же каталитический нейтрализатор с теми же функциями и аналогичной конструкцией. Да и производятся они в основном на тех же заводах, что и оригинальные, а цена на них ниже за счет отсутствия различных торговых наценок.

Ну а если вы пожелаете осуществить легкий тюнинг своей «Приоры», купите для нее хороший пламегаситель. Он устанавливается вместо катализатора. С ним и мощность двигателя увеличится за счет улучшения проходимости выхлопных газов, да и звук силового агрегата приобретет спортивные нотки.

Как снять ресивер на Приоре

Инструменты, которые могут пригодиться: — головка на 10; — ключ на 13; — отвертка.

Для снятия впускного коллектора потребуется:

1. В связи с тем, что в следующих шагах инструкции будут происходить манипуляции с электропроводкой, необходимо снять минусовую клемму аккумуляторной батареи.
2. Следующим шагом будет снятие пластикового экрана (крышки) с корпуса двигателя. Это делается для того, чтобы он не мешал вам при проведении работ.
3. После чего, необходимо снять питание с четырех катушек зажигания и демонтировать их. Для этого выдернете контактные фишки. Возьмите головку на 10 (либо ключ того же размера) и открутите по одному крепящему болту на каждой катушке. Просто вытягивайте катушки по направлению вверх, прилагая необходимые усилия. Теперь их можно извлечь. Сами свечи зажигания вынимать не требуется, они снятию не помешают. С другой стороны, целесообразно воспользоваться ситуацией и проверить их состояние (зазор и качество искры).
4. Нашей следующей задачей является демонтаж дроссельного узла. Без его снятия ресивер не извлечь. Чтобы снять дроссель и избежать вытекания лишнего тосола из патрубков системы охлаждения, нужно предварительно подготовиться (раскрутить крышку расширительного бачка с охлаждающей жидкостью). Для снятия дросселя необходимо отсоединить все присоединенные к нему патрубки, в том числе отвечающие за подачу воздуха (гофру) и охлаждение. Для того чтобы снять сам узел, необходимо ключом или головкой на 13 раскрутить две гайки крепления. Теперь узел вместе с уплотнительной накладкой можно извлечь, а заодно осмотреть и при необходимости почистить.
5. На данном этапе, найдите и снимите шланг вентиляции картерных газов. Для этого ослабьте затянутый хомут при помощи плоской отвертки потяните его на себя.
6. Следующим шагом будет демонтаж конструкции щупа для проверки уровня масла. Он крепится на одном винте, который и следует открутить.

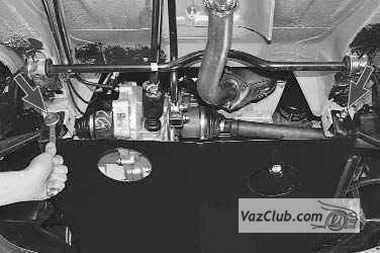

7. Теперь самое главное – снять ресивер приора 16 клапанов. Сделать это не так сложно как кажется. Первым делом нам понадобится открутить гайки с трех соединительных болтов на стыке блока и коллектора. Удобнее всего работать из ремонтной ямы либо используя подъемник, предварительно демонтировав защиту днища автомобиля. После чего, вам останется отвернуть две дополнительные гайки.
8. Самое время переместиться в подкапотное пространство и раскрутить два специальных крепежных болта которые находятся справа и слева корпуса ресивера.
9. После чего ресивер можно аккуратно снимать.
10. В зависимости от вида и комплектации узлов в вашем двигателе, может понадобиться раскрутить, повернуть или снять какой-либо узел, который препятствует извлечению ресивера (например, гидроусилитель руля или генератор).
