Регулировка форсунок омывателя веста

Сообщений 16

1 Тема от Jerry 2014-11-17 17:01:55 (2014-11-17 17:02:23 отредактировано Jerry)

Jerry
Участник
Неактивен

Сообщений: 45
Спасибо: 5

Тема: Стеклоомыватели Лада Веста

Оставили их на капоте, а ведь могли и спрятать, чтоб глаза не мозолили. Может, хоть веерные будут, а не обыкновенные?

2 Ответ от Патриот 2014-11-17 17:16:30

Патриот
Участник
Неактивен

Откуда: Иркутская обл.
Сообщений: 3,156
Спасибо: 443

Re: Стеклоомыватели Лада Веста

Да их в принцепе поменять копейки если кому надо

3 Ответ от Jerry 2014-11-17 17:20:19

Jerry
Участник
Неактивен

Сообщений: 45
Спасибо: 5

Re: Стеклоомыватели Лада Веста

В том то и дело, тогда почему бы не поставить их заводу изначально? Расход жидкости с ними становится намного ниже.

4 Ответ от Патриот 2014-11-17 17:32:35

Патриот
Участник
Неактивен

Откуда: Иркутская обл.
Сообщений: 3,156
Спасибо: 443

Re: Стеклоомыватели Лада Веста

ну тогда вопрос к ним

5 Ответ от Ветер 2014-11-20 14:27:06

Ветер
Участник
Неактивен

Сообщений: 18
Спасибо: 1

Re: Стеклоомыватели Лада Веста

Куда их спрячешь? под кромку капота если только, но там постоянно снег и лед набиваются и мешают нормальной работе омывателей, попросту замерзает все, так что спорное решение. И еще форсунки на капоте немного, но подогреваются от двигателя, да и внешнего вида то и не портят, осоьенно если они будут не просто черными, а под цвет кузова.

Reshepenko_85
Новый участник
Неактивен

Сообщений: 9
Спасибо: 0

Re: Стеклоомыватели Лада Веста

Должны быть веерные, хотя они забиваются чаще, но с ними расход топлива меньше. расположение нормальное, если в цвет кузова покрасятся то их вообще не видно будет.

Выбираем, чистим и меняем форсунки стеклоомывателя

Принцип работы стеклоомывателя

Стеклоомыватель в автомобиле является частью стеклоочистителя. С его помощью разбрызгивается жидкость на ветровое стекло, что позволяет более качественно его очищать от загрязнений во время движения.

Устройство омывателя стекла

В конструкцию современного стеклоомывателя входят следующие составляющие:

бачок– емкость для омывающей жидкости (ОЖ);
датчик уровня ОЖ в бачке, если он предусмотрен;
соединительные трубки;
электронасос, подающий под давлением ОЖ к форсункам;
форсунки стеклоомывателя, установленные на капоте, а также форсунка омывателя заднего стекла;
переключатель.

Чтобы привести систему стеклоомывателя в действие, водитель должен нажать на подрулевой переключатель. После этого включится насос, ОЖ под давлением будет выпрыскиваться на ветровое стекло. Одновременно включается работа дворников (автор видео — Антон AUTO).

Чистим форсунки своими руками

Если на лобовое стекло перестала поступать жидкость, сначала следует выяснить причину. Возможно, что-либо засорились жиклеры, либо трубка, по которой поступает ОЖ. В этом случае необходимо почистить детали.

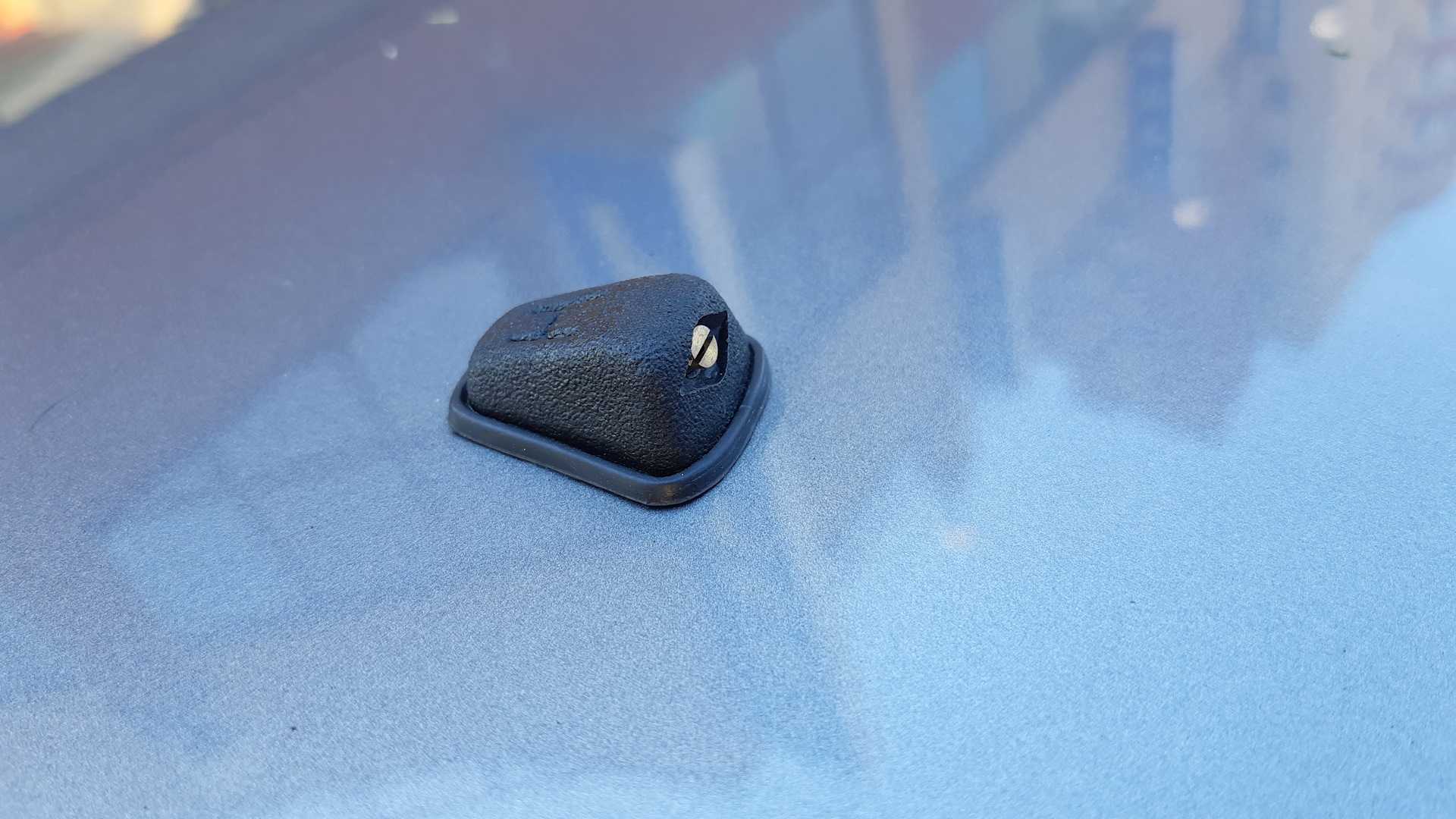

Форсунка омывателя лобового стекла

Существует несколько способов, как прочистить форсунки омывателя:

Продуть сопла с помощью баллончика со сжатым воздухом.
Можно воспользоваться тонкой плохо гнущейся проволокой, например гитарной струной. Ее следует несколько раз просунуть в сопло жиклера.
Отсоединить трубку от жиклера и промыть его в обратном направлении путем струи из шприца. Промывать следует до тех пор, пока все загрязнения не выльются с обратной стороны.
Если перечисленные способы не помогли, жиклеры нужно снять с машины, замочить на ночь, хорошо промыть и установить на место.

Если чистка не помогает, тогда нужна замена.

Плюсы и минусы форсунок веерного типа

На большинстве автомобилей установлены струйные жиклеры, но в последнее время их стали менять на веерные форсунки омывателя лобового стекла. Они имеют ряд преимуществ перед струйными.

Слева — струйный, справа — веерный тип

Веерные конструкции имеют следующие преимущества:

качественное удаление загрязнений за счет разбрызгивания жидкости на значительную площадь;
щетки сразу же двигаются по мокрой поверхности;
пониженный расход ОЖ;
меньше время впрыска;
сокращение микроцарапин.

после разбрызгивания водитель плохо видит дорогу из-за разбрызганных капель, пока не начнут работать дворники;
эти изделия чаще обмерзают, чем струйные, а в условиях сильных морозов для их качественной работы, необходим подогрев форсунок омывателя. Для этого устанавливается специальная система с подогревом.

Критерии выбора веерных форсунок

Лучшим вариантом при выборе жиклеров является приобретение фирменных изделий. Производители изготавливают их для конкретных марок и моделей автомобилей. Если найти жиклеров для конкретной модели не удалось, можно приобрести универсальные. Правда, может понадобиться небольшая доработка, настройка и регулировка форсунок омывателя.

Универсальные изделия для стеклоомывателя

Примером универсальных жиклеров являются изделия компании Volvo подходят для многих машин. Большой выбор предлагает корейская фирма SsangYong. Конструкция изделий обеих фирм одинакова, но корейские в два раза дешевле. Шведская фирма считается престижнее. Еще один вариант – изделия концерна Toyota, они могут устанавливаться на разные автомобили.

Инструкция по замене

Замена форсунок омывателя лобового стекла не сложная и состоит из следующих шагов:

Сначала следует открыть капот и демонтировать его обшивку.
Далее следует отсоединить трубки, по которым подается жидкость.
Затем нужно демонтировать старые изделия. Для этого необходимо знать, как снять форсунку. Она может крепиться либо гайками, либо защелками.
На следующем этапе нужно подключить патрубок, и предварительно установить изделия без окончательной фиксации.
Затем нужно подключить обратные клапана к шлангам ОЖ и патрубкам жиклеров. Всю конструкцию следует надежно закрепить.
Теперь нужно проверить работу стеклоочистителя и отрегулировать форсунки.
После проверки нужно окончательно все закрепить.

Жиклеры веерного типа При установке может понадобиться регулировка веерных форсунок омывателя, их настройка, подгонка размеров, высоты и положения, корректировка отверстий и т.д. Необходимо добиться, чтобы жидкость разбрызгивалась по всей поверхности стекла равномерно и не попадала за его границы.

Видео «Обзор веерных форсунок и их установка»

В этом видео сравниваются штатные жиклеры с веерными, и демонстрируется их замена (автор ролика — Александр Гуриненко).

Установка веерных форсунок омывателя

Монтаж веерных форсунок омывателя вместо штатных струйных как правило не вызывает особых затруднений. В зависимости от модели автомобиля форсунки могут устанавливаться как без дополнительных доработок, так и с некоторыми нюансами, связанными, например, с регулировкой форсунок по высоте. На некоторых автомобилях область распыление может быть очень высокой. Можно решить эту проблему, если подложить под заднюю часть форсунки уплотнитель или два-три слоя изоленты. Иногда нижняя часть корпуса веерных форсунок оказывается немного шире чем ранее стоявшие струйные аналоги. в этом случае придётся немного подточить корпус, чтобы форсунка встала на своё место.

Что необходимо для установки веерных форсунок

Для замены штатных форсунок веерными необходимо купить:

комплект веерных форсунок стеклоомывателя;
обратный клапан;
новые шланги;
тройник.

Подбор обратного клапана

Обратный клапан необходим для установки веерных форсунок омывателя лобового стекла, поэтому если он отсутствует в системе подачи омывающей жидкости на вашем автомобиле его надо пиобрести и установить.

Задача обратного клапана — обеспечить стабильное давление в системе и предотвратить стекание жидкости в бачок сразу после выключения насоса. Именно благодаря обратному клапану при включении омывателя жидкость без задержек подаётся в веерные форсунки омывателя и дворники не царапают сухое стекло.

Устроен такой клапан достаточно просто. Внутри находится подпружиненный шарик, который блокирует прохождение стеклоомывающей жидкости когда давление в системе отсутствует.

Нужен только один клапан и устанавливается он перед тройником. Если поставим перед каждой форсункой — это уменьшит силу струи.

Вполне подойдёт клапан системы омывателя от Toyota 85321-26020. Стоимость — 50 рублей.

Обратный клапан Toyota 85321-26020

Порядок установки веерных форсунок:

Поднять капот и снять обшивку, если она есть.
Снять с форсунок трубки подачи жидкости.
Демонтировать штатные струйные форсунки. Для этого разжать зажимы и вытолкнуть их вверх со своего места.
Подключить обратный клапан если он не предусмотрен.
Установить веерные форсунки омывателя в штатные места. Доработать при необходимости.
Подсоединить к форсункам шланги подвода жидкости.

Демонтаж форсунки

Для того, чтобы произвести качественное обслуживание, восстановление работоспособности форсунки или её замену, прежде всего, необходимо отсоединить ветровую накладку или, как её называют в простонародье – «жабо». Вернее сказать – её верхнюю часть. Для этого понадобиться головка на 10, плоская и крестообразная отвёртки.

Порядок отсоединения верхней части ветровой накладки

С помощью головки на 10, отворачиваем две гайки, расположенные по краям облицовки.
Далее отворачиваем четыре самореза, с помощью которых крепиться облицовка. Саморезы находятся под заглушками.
Затем необходимо отсоединить шумоизоляцию, которая шестью саморезами крепиться к накладке ветрового окна.
Аккуратно снимаем верхнюю часть ветровой накладки.

Получив, таким образом, доступ к форсункам омывателя, приступаем непосредственно к их демонтажу.

Крепление форсунок омывателя

Для демонтажа форсунок необходимо:

Отсоединить от тройника трубку омывателя.
Отвернуть саморезы крепления форсунок, как показано на фото выше.
Снять форсунки.

Теперь с форсунками можно выполнять все дальнейшие операции. Сборка проводится в обратном порядке.

Последовательность установки веерных форсунок Вольво

Форсунки следует устанавливать так, чтобы отверстия были направлены выше средней части стекла, тогда и в режиме интенсивной работы стеклоочистителя обмыв стекла будет эффективным.
Если струи будут направлены слишком низко, то в режиме частой работы очистителя жидкость не будет успевать омывать всю рабочую поверхность стекла.
Снимать старые форсунки нужно, предварительно сжав пассатижами посадочные места.
Новые нужно вставлять боком, а потом поворачивать на 90 градусов тоже пассатижами до установки на посадочное место.
Клапан, запирающий жидкость, устанавливается перед разветвлением шланга на форсунке

При установке необходимо учесть направление движения жидкости (указано стрелкой на корпусе), устанавливать в направлении от бачка омывающей жидкости к форсункам.
После установки форсунок необходимо залить омывающую жидкость, проверить, что нет подтеков жидкости в местах соединения.
Далее необходимо включить омыватель и определить, насколько полно омывающая жидкость разбрызгивается на стекло.
Если веер жидкости расположен под значительным углом к капоту, необходимо плоской отверткой повернуть форсунку так, чтобы жидкость как можно более полно омывала лобовой стекло.
При установке форсунок используйте булавку или тонкую канцелярскую скрепку
Осторожно вставьте ее в сопло форсунки и поверните сопло на нужный угол.
Если на скорости 90-110 кмч форсунки разбрызгивают жидкость намного ниже, чем при стоящем автомобиле, то регулируется с помощью обыкновенной маленькой плоской отвертки.
Здесь важно помнить что действовать надо аккуратно, так как пластик довольно хрупкий.
При правильной регулировке, когда стоишь на месте и включаешь омыватель, на крышу ничего не летит, разбрызгивает чуть выше середины лобового стекла.

Подбор веерных форсунок

Если на вашем автомобиле штатные омыватели уже оснащены форсунками указанного типа, то проблем в поисках быть не должно – просто покупайте оригинал или его аналоги, которые по большей части представлены изделиями от китайских, турецких и тайваньских производителей, а также распространяемые фирмами-упаковщиками . Вот как можно найти и оригинальные, и аналоговые форсунки:

Вести поиски по коду запчасти;
Искать по VIN-коду;
Вести поиски в электронных каталогах по марке и модели автомобиля.

Рекомендуем обратиться к тематическим форумам, посвященным вашей марки и модели автомобиля, чтобы выяснить, какие именно форсунки могут подойти. Вообще, в большинстве случаев на автомобиль удается установить веерные форсунки от Volvo с обратным клапаном от Toyota (самое универсальное сочетание). Такой набор приятно удивит вас не только высоким качеством очистки стекол, но и быстродействием (жидкость разбрызгивается сразу после нажатия на рычажок). Самый популярный вариант: форсунки Volvo 30655605 + клапаны Toyota 85321-26020 . Также можно взять форсунки с корейских автомобилей премиум-класса – они обойдутся дешевле изделий от шведского концерна. Клапаны можно взять не только от Toyota, но и от того же Volvo . Менее популярны тройники с клапанами с автомобилей Mitsubishi .

И еще немного об обратных клапанах. Многие автолюбители считают, что в них нет никакой нужды, но на самом деле клапаны позволяют омывателям работать быстро и одновременно со включением дворников. Конструктивно обратные клапаны омывателей представляют собой корпуса с подпружиненными шариками внутри. Когда на шарик давит жидкость, он закрывает собой отверстие и не дает этой жидкости попасть обратно в бачок. Без обратного клапана вы не сможете доработать систему очистки лобового стекла так, чтобы она срабатывала максимально быстро и могла работать в непрерывном режиме.

Регулировка оригинальных форсунок осуществляется посредством изменения угла наклона сопел (их может быть 2 или 3). В случае, если вы устанавливаете веерную форсунку, которая не предусмотрена стандартной комплектацией автомобиля, с регулировкой могут возникнуть сложности. Здесь помогут специальные адаптеры , которые можно найти в онлайн- и некоторых офлайн-магазинах автозапчастей. Стоимость таких адаптеров невысока. Возможно, даже при условии установки адаптера водителю придется доработать корпуса форсунок напильником. Если этого не сделать, омывающая жидкость будет разбрызгиваться под слишком большим углом и в итоге будет попадать даже на крышу автомобиля.

Правила эксплуатации двигателя HR16DE

Оценка множества достоинств этого мотора возможна лишь при выполнении ряда правил, необходимых для безопасной и соответствующей по срокам ресурсу эксплуатации.

Перечислим вкратце эти условия, изложенные подробно в инструкции по эксплуатации автомобиля, укомплектованного этим ДВС:

Использование бензина с октановым числом не ниже АИ-92;
Применение качественного моторного масла классов, указанных в инструкции по эксплуатации;
С учётом реалий снижение пробега между заменами масла с 15 тыс. км до 10 тыс. км.
Применение расходных запчастей (фильтры, свечи, предохранители, лампы, расходные жидкости и пр.) только параметров, соответствующих техническим характеристикам двигателя;
Своевременное прохождение технического осмотра и профилактического обслуживания с участием квалифицированных специалистов.

В штатном исполнении двигатель HR16DE, известный и как H4M, рассчитан не на спортивную, а на размеренную езду в большинстве режимов современного города. Не внося рискованных или критических изменений в его конструкцию и программное обеспечение, можно быть уверенным, что ресурс этого ДВС в 250 тыс. км, сложившийся из опыта автолюбителей, не является минимальным.

Что это такое

Мы уже с вами обсуждали форсунки омывателя для лобовых стекол автомобиля. Но в этот раз хочется более подробно остановиться именно на веерных устройствах.

Если вы заметили, то в последнее время многие современные авто оснащаются новыми, полезными и просто интересными решениями. Даже в базовых комплектациях недорогих машин можно встретить сиденья с подогревом, подогрев заднего стекла, ряд других девайсов и решений.

Среди них стоит выделить и веерные форсунки на стеклоочистителе. Все чаще именно их ставят на машины автопроизводители.

Отличительной особенностью веера является способ подачи воды. Если обычные струйные устройства подают 2-3 отдельные струи через специальные сопла, то здесь создается сплошной фронт из капель воды. Это позволяет одновременно покрыть большую часть лобового стекла. Внешне это похоже на раскрытый веер. Отсюда и соответствующее название.

И тут многие думают, стоит ли себе купить на Рено Логан или Меган, ВАЗ 2114, Хендай Солярис, Рено Дастер, Киа Рио или любой другой автомобиль подобное решение. Будет ли от них польза, и как изменится поведение стеклоомывателя после смены форсунок, понимают не все.

Но давайте будем откровенными. На автомобилях Тойота, Ниссан, Вольво и многих других современных иномарках уже с завода стоят вееры. Следовательно, на то есть объективные причины. Они очевидно лучше обычных струйных распылителей. Но даже если у вас Приора, Калина или Шевроле Нива, никто не запретит поменять форсунки. К тому же, других серьезных доработок в систему стеклоочистителя вносить не придется.

Преимущества и недостатки

Даже в Москве ездить на машине со струйными форсунками не стыдно. Автовладельцы должны учитывать все преимущества и недостатки своего решения, прежде чем его принимать. Ведь сколько споров ходит вокруг автомобильных мини кондиционеров .

Не всегда автомобильные новшества оправдывают финансовые вложения в них.

Потому предлагаю посмотреть на сильные и слабые стороны веерных форсунок. Это позволит вам окончательно решить, стоит ли покупать их и устанавливать, либо нет.

Начнем с положительных качеств. К ним относят:

омывающая жидкость подается более равномерно и распределяется по всему стеклу;
щетки работают эффективнее, проходя по влажному стеклу, а не по сухой пыли и грязи;
лучше удаляются твердые загрязнения, налет и прилипшие насекомые;
снижается риск поцарапать сухими щетками стекло;
в некоторых машинах снижается расход омывающей жидкости.

Цена у них не такая высокая, потому завышенную стоимость точно не назовешь недостатком.

К негативной стороне веерных форсунок относят два основных момента.

Во-первых, из-за конструктивных особенностей такие девайсы чаще обмерзают при отрицательных температурах. Потому жителям регионов с суровой зимой лучше выбирать сразу форсунки с системой подогрева.

Во-вторых, за счет обработки большой площади лобового стекла, иногда водитель теряет контроль над происходящим впереди. То есть жидкость покрывает все стекло. Пока щетка не пройдет по нему, обзор снижается.

Недостатки условные, но и на них стоит обращать внимание

Демонтаж

Будет намного лучше, если вы снимете форсунку, так как это будет удобнее для регулировки. Также это будет полезно, если вы просто хотите ее заменить на новую. Для того чтобы это сделать необходимо для начала снять все подходящие шланги. Есть гайка для крепления, ее нужно открутить и после спокойно снять омыватель.

Если будет тяжело, то лучше прыснуть WD-40 и немного подождать, так как при сильном усилии можно сломать омыватель. Поставить его обратно труднее и здесь нужно быть еще более аккуратным, чем при съеме.

Отрегулировать омыватели лобового стекла несложно, но главное все это делать аккуратно. Для получения большей информации посмотрите видео-инструкцию.

Регулировка форсунок омывателя лобового стекла Лада Веста.

По умолчанию серийные модели Лада Веста оснащены форсунками омывателя струйного типа. Это самые бюджетные модификации. Малая площадь орошения — один из основных недостатков.

Многие автолюбители практикуют установку форсунок омывателя веерного типа. Как это сделать своими руками и что для этого необходимо, рассмотрим на примере Лада Веста.

Алгоритм замены форсунок:

Выжимаем стояночный тормоз.
Глушим двигатель.
Открываем капот.
Отщелкиваем восемь клипс.
Снимаем обшивку, резиновые трубки.
Извлекаем оросители.
Вставляем новые, собираем конструкцию в обратной последовательности.

Где находятся форсунки омывателя

В семействе Lada Vesta жиклеры предустановлены на капоте по центру. Это небольшие по размеру пластиковые фиксаторы с металлическим шаром внутри, по которому под давлением поступает вода с бачка омывателя.

Когда нужно менять форсунки

Ресурс эксплуатации жиклеров неограниченный. Замена форсунок проводится в случае их механического повреждения, аварии, удара, воспламенения пластикового корпуса.

Несвоевременная замена распылителей не несет никакого негативного последствия, за исключением отсутствия струи воды на стекле при нажатии на рычаг.

Признаки необходимости замены форсунок

деформация пластикового корпуса;
не работает омыватель даже после прочистки, профилактики;
инициатива владельца по тюнингу, апгрейду механизмов, узлов автомобиля.

Как снять бачок омывателя на Лада Веста

Необходимые материалы, инструменты:

трещотка;
набор головок;
Torx T20;
отвертка с плоским наконечником;
нож или пластиковая лопатка;
новый насос омывателя Лада Веста по мере необходимости.

Обеспечиваем первоочередные меры безопасности: фиксируем задний ряд колес противооткатными башмаками.
Глушим двигатель, открываем капот.

Выкручиваем крышку бачка омывателя.
Поочередно снимаем щетки лобового стекла (ключ на 14).
По периметру пластикового жабо отвинчиваем саморезы, крепежи, извлекаем жабо, под которым установлен бачок.

Отсоединяем клеммы с насоса, отвинчиваем два винта-фиксатора, снимаем насос.

В правой стороне моторного отсека извлекаем бачок омывателя со штатного места для проведения профилактики, замены новым.
Собираем конструкцию в обратной последовательности снятию бачка.

Объем бачка омывателя – 5 литров.

Регулировка форсунок омывателя лобового стекла Лада Веста

Процесс регулировки омывателя лобового стекла достаточно прост и интуитивно понятен. Воспользуемся скрепкой или любым схожим аналогом. Поочередно регулируем распылитель путем вращения вверх, вниз.

Как снять предохранитель омывателя лобового стекла

Предохранитель омывателя, отвечающий за работу подрулевого переключателя, имеет порядковый номер Ф1 (F1), сила тока 15А.

Как снять насос омывателя

Процесс замены насоса омывателя во многом идентичен алгоритму замены бачка омывателя. Чтобы не дублировать информацию, ознакомьтесь с рекомендациями выше.

Обзор цен производителей

Вывод

Заменить бачок омывателя или установить новые форсунки достаточно просто даже неопытному водителю.

При покупке сверьте каталожные артикулы запчастей с данными, указанными в статье выше. В случае монтажа неоригинального аксессуара функциональность оборудования не гарантирована. Что касается производителя, то особого отличия по качеству между импортными и российскими аналогами нет. Стоимость отечественных запчастей на 20 – 25% дешевле.

Обзор цен производителей

Наименование / каталожные артикулы	Цена в рублях
Форсунки струйного типа (30655605)	От 100
Распылители нового типа (веерные) 289308338R	От 120 — 150
Renault Logan 7700846456, 289321198R	От 150 — 200
Chevrolet Niva 00001-75046760	От 170
Ssang Yong 7845009010	От 180 — 200
Бачок 8450008574	От 1100
Насос 8450008573	От 300
Трубка от насоса 8450007341	От 150
Болт шестигранный 7703602209	От 50
Клипса крепления 7703079631	От 50
Уплотнитель проводов 21010372411800	От 40
Уплотнитель трубок 11180520812400	От 50
*цены указаны состоянием на 06.04.2019 года

Вывод

Заменить бачок омывателя или установить новые форсунки достаточно просто даже неопытному водителю.

Чистка форсунок

Если вы заметили, что струя жидкости стала слабой, значит, скорее всего, форсунки омывателя засорились и вам их пора чистить. Сделать это вы можете самостоятельно, для чистки вам понадобятся: что-то тонкое (струна, проволока, иголка или булавка), двадцати кубовый большой шприц, вода, мыло и компрессор.

Обязательно нужно проверить, действительно ли проблема в них. Для этого вам нужно проверить, чтобы в бачке омывателя была вода, далее нужно отсоединить шланги, которые подводят жидкость, и включить подсос. Если из трубок будет хорошая струя – это значит, что вам действительно нужно их прочистить.

Отсоединив шланги подачи воды, хорошо промойте форсунку мыльной водой, а после этого присоедините шланг от компрессора обратно и продуйте ее.
Наберите воду в шприц и хорошенько, в обратном направлении, промойте сопло

Осторожно тонким предметом (например, иголкой и др.) прочистите отверстие форсунки, после чего промойте его водой с помощью шприца.
Если же на вашем авто установлена разборная, вы ее разбираете, чистите и потом обратно собираете и устанавливаете.
После установки обратно на автомобиль стоит промыть всю систему.

Если засорение элементов стало происходить часто, то возможно, засорился сам бочок омывателя, поэтому проверьте его на наличие мусора.

Какие бывают неисправности

По сути проблем бывает не так уж много, и делятся они на электрические и механические. Чаще всего проблему возникают по механической части. Механические проблемы простые, первая проблема это отсутствие жидкости. То есть она либо просто закончилась в бачке, либо замерзла из-за низкой температуры. В первом случае ее просто нужно долить, а во втором хорошо прогреть двигатель, и его тепло разморозит жидкость.

Также мог соскочить шланг, его нужно установить обратно, и проблема решена. А еще самой частой проблемой является засорение форсунок. Забиться они могут из-за использования некачественной жидкости или же из-за попадания пыли и грузи.

Плохая струя еще может быть из-за проблем с насосом или герметичностью, так что вам следуют узнать в чем проблем.

Регулировка форсунок омывателя

На написание этой «легкой» статьи, меня натолкнуло письмо от одного моего читателя (начинающего водителя). Суть в том, что форсунки омывателя перестали правильно распылять воду на лобовое стекло, то есть стали бить выше лобового стела. Нужно было их регулировать, но мой читатель не знал, как это сделать. Действие по регулировки очень простые, однако из-за актуальности информации, я решил написать статью и снять небольшое видео, так что читайте и смотрите ниже……

Форсунки омывателя есть на каждых автомобилях. Однако на отечественных автомобилях форсунки имеют одну или две струи, а иномарки, как правило — три. Со временем форсунки забиваются или начинают подавать поток воды не на лобовое стекло (например выше). Тогда значительно ухудшается очищение лобового стекла. Нужна регулировка.

струя бьет в бок, нужна регулировка

Никаких специальных устройств нам не нужно, для регулировки нам нужна обычная иголка, смотрим картинку.

Подойдет иголка, как для шитья, так и обычная, с пластиковой головкой

Форсунки встроены в пластиковый корпус, смотрим фотографию

Пластиковый корпус, три форсунки

Не многие знают о том, что форсунки можно регулировать, они имеют шарообразную форму, которая крутится внутри пластикового корпуса. Такую регулировку можно производить обычной иголкой.

Вставляем иголку прямо в форсунку, как на фото

И поворачиваем в нужную вам сторону, если струя бьет выше автомобиля, то поворачиваем вниз. Если слишком низко — то чуть вверх. Также струя может бить вправо или влево – если слишком сильно, то ее также можно подрегулировать. В общем добиваемся нужной части лобового стекла.

Нужно отметить, что в иномарках три струи у форсунки, регулировать их так чтобы они били на один уровень не нужно. Крайние (по бокам лобового стекла), должны иметь самые низкие точки

средние – должны бить в среднюю часть стекла

а вот центральные должны бить в верхнюю часть.

Примерно как на схеме, я никого не агитирую, но именно так очищение стекла происходит максимально эффективно. А так настраивайте форсунки как вам нравится, может для вас другая схема будет удобной.

Сейчас небольшое видео регулировки омывателей лобового стекла смотрим.

На этом все, читайте наш АВТОБЛОГ.

(11 голосов, средний: 4,55 из 5)

Общая информация

Форсунки – довольно простые устройства, принцип работы которых основан на подкачке жидкости из бачка с помощью трубок в разбрызгиватели омывателя.

Как правило, жиклеры размещают на капоте автомашины, однако на новых моделях Гранты они находятся непосредственно на облицовке лобового стекла. Производитель уверен в практичности данного конструкторского решения, поскольку подобное расположение форсунок позволяет омывать большую площадь ветрового стекла, ведь попав на дворники, струя автоматически распределяется по всей поверхности стекла. Также подобное расположение форсунок позволяет экономить омывающую жидкость.

Выделяют две разновидности форсунок:

Струйные, имеющие форму полого цилиндра, с подключаемым к шлангу штуцером в нижней части и распылителем вверху. Силу подачи такого жиклера можно настроить с помощью специального винта;
Веерные, для которых характерно наличие минимум трех распылителей. При этом в веерных жиклерах омывающая жидкость проходит сквозь достаточно узкий канал, из-за чего ее распыление происходит под более высоким давлением.

Отметим, что струйные форсунки в основном характерны для относительно старых автомашин, а также для большинства отечественных автомобилей (к примеру, для ВАЗ-2110 и др.). Но на автомашинах, произведенных в последнее время (включая и машины отечественного производства) устанавливают преимущественно веерные форсунки.

Прочистка форсунок

Их замена и прочистка происходит одинаково и начинается она со снятия этих деталей, процесс выглядит следующим образом:

открыть капот;
убедиться, что на них имеются пластиковые заглушки, если они присутствуют, то их нужно аккуратно демонтировать;
взять плоскую отвертку и для демонтажа форсунок открыть их пружинные застёжки.

Установка новых деталей происходит в обратной последовательности.

Чтобы промыть форсунки и освободить их грязи, следует подготовить специальный очищающий раствор из не хлорированной воды и уксуса, взятых в равных пропорциях. Смесь хорошо перемешивается, а затем заливается в бачок. После чего нужно нажать на рычаг омывателя, даже если вода не дойдёт до стекла, ничего страшного.

Для слишком засорённых распылителей нужно подготовить проволоку и после отсоединения шланга просунуть её в форсунку до сопла.

Замена форсунок омывателя стекла. — Лада Калина Универсал, 1.4 л., 2008 года на DRIVE2

Не знал с чего начать свой блог, подумал и решил что начну с приятной мелочи, которая понравится каждому владельцу авто. Ведь всех или некоторых владельцев авто напрягает 2 струйки которые брызгают на стекло да и еще не в то место которое нужно, в результате образуются грязные смазанные полосы на лобовом стекле.

Вот и я решил избавится от штатных омывателей установив фирменные омыватели стекол от Volvo. Еще купил пару клапанов системы омывателя от Toyota.

Установка несложная последовательность работ: 1. Открыть капот, снять карточку с капота, клипсы могут ломаться, так что запаситесь ими. Со снятием карточки с замка капота могут возникнуть трудности, ее нужно немного разворачивать в право или в лево, смотрите по ситуации. 2. Снимаем старые форсунки, они вставлены как клипсы с 2мя защелками. 3. далее берем новые форсунки обрезаем аккуратно защелки, я использовал надфили. Потом обтачиваем их подготавливая к нарезке резьбы плашкой М8. Под форсунки можно вырезать резиновые подкладки, чтоб форсунка плотно прилегла к к капоту. Если все прошло удачно и ничего не сломано ставим форсунку на капот, зажимаем пластиковыми гайками, остались от каких то форсунок купленных на авто рынке за 1$, типа на 2 дырки. 4. Подключал так, подрезав старые шланги и установил на каждую форсунку по, клапану обратного хода. 5. После подключения зажал все соединения нейлоновыми хомутами для надежности. И все собрал на место.

Итог: Форсунки Volvo кат. Номер (30655605) 2 штуки — 20$ Клапана системы омывателя Toyota кат. Номер 85321-26020 2 штуки — 4$

Видео если машина стоит на месте.

В движении.

Форсунки и клапан ниже.

Цена вопроса: $24

www.drive2.ru

Определение неисправностей

Технические неполадки форсунок условно можно поделить на две группы: электрические и механические. Первый тип встречает реже, в отличии от второго.

Есть несколько причин механических неполадок. Самая главная неисправность состоит в том, что полностью отсутствует жидкость. На это есть ещё несколько причин. Первая заключается в том, что она попросту закончилась, и для устранения проблемы необходимо лишь долить новую. Вторая причина заключается в том, что при низких температурах жидкость имеет свойство замерзать. Для того, чтобы избежать этого следует держать автомобиль в теплом месте или дать прогреться двигателю.

Иногда жидкость прекращает поступать из-за того, что соскочил шланг или форсунки попросту забились. Это может быть следствием некачественной или разведенной жидкости. Также в них может попадать различная грязь и пыль. Для устранения проблем необходимо их очистить или заменить. Обычно очистку осуществляют с помощью булавки или компрессора.

Точная диагностика неисправности

Первое, что приходит в голову автолюбителю, столкнувшемуся с поломкой омывателя в пути, – чистка форсунок подручными средствами. Мера оправдана, когда засорение жиклера заметно невооруженным глазом – удаление мусора с помощью иглы или булавки займет буквально несколько минут. Но нередко отказ распылителей связан с другими причинами:

Неисправность электрического насоса, не подкачивающего воду при нажатии кнопки.
Засорение подающих патрубков.
Банальное отсутствие жидкости в емкости омывателя.
Выход из строя форсунки.

Прежде чем взяться за очистку жиклеров, откройте капот и убедитесь в наличии моющей жидкости. Ситуации случаются разные: например, пластиковый бачок треснул, вода вытекла, а пятно под автомобилем незаметно из-за дождливой погоды. Также утечка происходит на посадочном фланце электронасоса.

Если при нажатии рычага не слышится характерный жужжащий звук работы насоса, сразу попробуйте заменить предохранитель. Замена плавкой вставки не помогла – снимайте и ремонтируйте перекачивающее устройство. Элементы с неразборной конструкцией приходится менять на новые.

Забитую грязью трубку выявить несложно. Добравшись до нижней части распылителя, снимите подающий патрубок, включите зажигание и нажмите кнопку омывателя лобового стекла. Если раздается жужжание электронасоса, а вода из трубки еле капает, ее следует хорошенько прочистить и промыть.
