Обратный клапан на вакуумный усилитель тормозов

Проверка состояния

О необходимости поменять вакуумный усилитель или главный тормозной цилиндр могут сообщить соответствующие признаки.

Первоочередной признак выхода из строя ВУТ заключается в увеличении усилия, которое нужно прикладывать к педали для торможения.

Чтобы точно убедиться в неисправности, выполните следующую проверку:

Заглушите двигатель;
5-6 раз подряд выжмите педаль тормоза;
Зажмите педаль в пол;
Заведите двигатель;
Если ВУТ исправен, педаль сразу же пойдет вверх.

Проверяем состояние

Если у вас под капотом стоит карбюраторный двигатель на ВАЗ 2109, определить неисправность ВУТ можно несколько иначе на начальных стадиях:

Изначально педаль будет работать нормально, прикладывать придется небольшое усилие, торможение происходит нормально;
Но при этом двигатель троит на холостых;
При нажатии на тормозную педаль холостой ход успокаивается;
Нажав на газ при нейтральной передаче, возникают провалы в работе карбюратора;
Если такие симптомы наблюдаются, при работающем моторе снимите патрубок со штуцера ВУТ и заглушите его пальцем или другим подручным инструментом;
Стабилизировался холостой ход? В этом случае замены вакуумника не избежать.

Если подобная неисправность была обнаружена во время движения, продолжать ехать можно только при отключении ВУТ.

Снятие ВУТ, если требуется ремонт

Когда после диагностики вы обнаружили, что усилителю нужен ремонт, и вы четко, знаете, его строение, а также всю механику работы с ним, то можно приступать к снятию устройства:

Сначала нужно обзавестись ремкомплектом.
Ознакомится с мануалом вашего авто, чтобы точно знать конструкцию ВУТ.
Если в моторном отсеке имеется обивка, и пластиковая накладка, предохраняющая вакуумник, то снимаем их.
Под рулевым валом разъединяем тягу привода усилителя от тормозной педали.

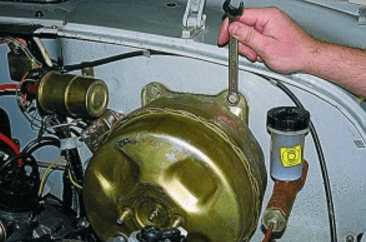

Ключом на 17 откручиваем устройство от тормозного цилиндра. Далее, от штуцера убираем трубку, чтобы не получилось изгибов шланг, слегка наклоняем вперед тормозной цилиндр.
Убираем провод стоп-сигнала, а потом ключом на 13 снимаем болты, чтобы высвободить ВУТ. Для успешного снятия, палец соединяющий усилитель и педаль вытаскиваем. После чего устраняем две гайки на креплении кронштейна.
Теперь приступаем к ремонту вакуумника.

Стоит понимать, если вы неспособны самостоятельно провести ремонт лучше доверить это дело опытному механику или просто заменить, на новое устройство.

Установленный новый ВУТ

Выбор

Дадим несколько рекомендаций относительно выбора нового вакуумного усилителя.

Критерий выбора

Требуемые параметры

Стоимость хорошего вакуумника сейчас составляет около 2,5 тысячи рублей. Это не самые дорогие, но и не дешевые китайские варианты. Оптимально для ВАЗ 2109

Настоящая упаковка, применяемая подлинным производителем, выполняется из гофрированного картона

На этикетке должны хорошо считываться — номер партии выпуска, дата производства детали и название непосредственно самого производителя

Вакуумник, соответствующих техническим параметрам ВАЗ 2109, имеет артикул 2108-3510010ТМ

Покупать у базарных торговцев не стоит. Есть множество хороших, проверенных магазинов запчастей в любом городе. Не постесняйтесь попросить сертификаты, документы на детали

Выбираем грамотно

Сейчас на рынке достаточно много подделок. Такие детали стоят как оригиналы, а вот служат в разы меньше.

Особенности ремонта вакуумных усилителей УАЗ

В отличие от вакуумных усилителей вазовских автомобилей, на машинах УАЗ корпус ВУТ очень прочный, и располовинивать его совсем непросто. Можно отогнуть выступы с помощью монтировки и молотка, но так работа выполняется с нарушением технологии – по инструкции необходимо одну половину поворачивать относительно другой. Самая большая проблема при разборке – «располовинивание» корпуса – порой эти части так закипают, что разобрать узел невозможно. Автовладельцы машин советуют ни в коем случае не вдавливать один корпус в другой – тогда уже точно поворачивание не получится.

Еще одна проблема в ремонте «вакуумников» – низкое качество запчастей в ремонтном комплекте, порой установленных деталей не хватает и на полгода. Автомобилисты советуют ремонтом не заниматься, а купить новую запчасть, хотя здесь есть другой минус – ВУТ на автомобили типа УАЗ-469 или УАЗ-452 стоит недешево, около 3 тысяч рублей. Как вариант, можно на авторазборке подобрать «вакуум» от иномарки, у которого по креплениям подходит главный тормозной цилиндр, и путем подгонки установить на автомобиль. В результате получается дешевле и надежнее – импортные детали даже в состоянии бу служат по несколько лет без каких-либо нареканий.

Как проверить вакуумный усилитель тормозов ваз 2109?

Вакуумный усилитель для тормозов (ВУТ) – это основной механизм в работе тормозной системы транспортного средства. Именно от его работоспособности зависит процесс торможения автомобиля и безопасность водителя с пассажирами. ВУТ требует периодической проверки на наличие неисправностей или дефектов в его работе.

Причины неисправности ВУТ:

Произошел разрыв диафрагмы;
На шланге, который идет к усилителю есть трещины или он оборвался;
Сломалась пружина.

Отремонтировать устройство можно в техцентрах, которые имеют необходимые инструменты и специалистов, знающих свою работу. Если поездка на станцию техобслуживания не по карману, можно обойтись своими силами, заменив устройство полностью согласно с прилагающейся к нему инструкцией. Но прежде чем совершить замену, следует убедиться, что причина поломки именно в ВУТ.

Ремонт вакуумного усилителя тормозов УАЗ

Неполадки вакуумного усилителя автомобилей УАЗ можно определить по следующим признакам:

двигатель троит, и так как на «Уазовских» моторах вакуумный шланг идет на коллектор первого цилиндра, при неисправном ВУТ не дорабатывает именно этот цилиндр;
под капотом слышно шипение – диафрагма травит воздух;
педаль тормоза жесткая, и не прожимается при запуске двигателя;
между ГТЦ и усилителем имеются влажные подтеки (течет тормозная жидкость).

Если обнаруживаются подтеки «тормозухи» в районе ВУТ, необходимо срочно менять или ремонтировать ГТЦ, но если жидкость уже попала в вакуумный усилитель, скорее всего, придется ремонтировать и ВУТ.

Еще одна частая неисправность в тормозной системе – выход из строя обратного клапана. Этот нехитрый механизм проверить очень легко – нужно в него дунуть. Клапан должен продуваться в одну сторону свободно (при подаче разреженного воздуха из коллектора), а в обратную сторону воздух идет с большим трудом. Если клапан неисправен, он в обе стороны продувается свободно.

Снимается усилитель на автомобилях производства Ульяновского автозавода по такому же принципу, что и на машинах ВАЗ. Рассмотрим замену ВУТ на примере автомашины УАЗ-31519:

две нижних гайки кронштейна усилителя находиятся в салоне авто, они под ключ на 17, отворачиваем этот крепеж;

Признаки возникновения проблем в работе

Неисправности вакуумного усилителя и компонентов, обеспечивающих его работу, обязательно проявляются, причем достаточно явно.

Если ваккумник не функционирует, это будет сопровождаться «тугостью» выжима педали.

При полном отказе этого элемента нажать на тормозную педаль очень сложно (для удостоверения в этом достаточно при неработающем моторе нажать на педаль 4-5 раз, на последнем выжиме сопротивление будет очень большим).

Поскольку разрежение берется от впускного коллектора, потеря герметичности вакуумного усилителя может сопровождаться изменением работы мотора при торможении (хотя этого происходить не должно).

Причем в одних случаях обороты силовой установки при нажатии на педаль тормоза могут падать (вплоть до остановки агрегата), в других же – обороты повышаются.

Здесь все просто – если есть не герметичность в вакуумнике, будет происходить подсос воздуха в коллектор, который влияет на пропорции топливовоздушной смеси, отсюда и изменение режима работы мотора.

Еще одним явным признаком является появление шипения при выжиме педали. Появление такого звука указывает на появление подсоса воздуха.

Что касается вакуумных насосов, то механические могут издавать стуки, причем постоянно (виноват в этом обычно приводной шток), в электрических же повышается шумность работы, также возможен сильный нагрев при работе мотора (здесь обычно неисправность кроется в приводном электродвигателе).

Регулировка штока вакуумного усилителя тормозов УАЗ

Нередко после замены ВУТ появляются проблемы, и автомобиль уже не так тормозит, как было раньше при исправном «вакуумнике» – тормозная педаль берет в самом конце, или система не до конца растормаживается. Все дело здесь заключается в штоке, который нажимает на поршень ГТЦ – он с завода может быть не отрегулирован. На этом штоке имеется регулировочный винт, который фиксируется контргайкой. На автомобилях УАЗ (модель «Патриот» в расчет не берем) регулировку штока проверяем следующим образом:

шток утапливаем до конца назад;
берем металлическую линейку или щуп для регулировки клапанов, укладываем его вдоль корпуса;
штангенциркулем замеряем выступ над корпусом – шток должен выходить приблизительно на 7,8-8,0 мм;
если это расстояние не соответствует норме, ослабляем контргайку и регулировочным винтом увеличиваем или уменьшаем длина штока;
установив нужный размер, фиксируем винт контргайкой.

Еще на UAZ Hunter педаль может «брать» в самом конце, и у нее получается большой свободный ход

Необходимо обратить внимание на положение педали – если она слишком низко от полика в салоне, ее необходимо отрегулировать:

раскручиваем гайки крепления стоп-сигнала на тормозной педали;
отсоединяем от датчика стоп-сигнала провода;
двумя гайками на 19 мм поднимаем педаль, нажатием на тормоз проверяем свободный ход, и если педаль отрегулирована нормально, затягиваем гайки.

https://youtube.com/watch?v=iTMZDTj0ats

Ремонт вакуумного усилителя тормозов

Потихоньку довожу девяточку до ума. С самого её приобретения двигатель дёргался на холостых. Причина была выяснена уже давно — пропускает ВУТ и вот, наконец, я собрался заняться этим вопросом. Сравнив цены на новый ВУТ и на ремкомплект, для себя решил почти сразу, что буду разбирать ВУТ. Новый ВУТ стоит около 1200рублей, ремкомплект 320 рублей. И тут мне попался новый ВУТ, но забрать его полностью было невозможно, поэтому я его вскрыл и извлёк из него все резиновые изделия и малый шток (заодно потренеровался в разборке).В выходные нашёл время и занялся ремонтом.Снял ВУТ — здесь всё по книжке и процедура стандартная, хотя и неудобно.

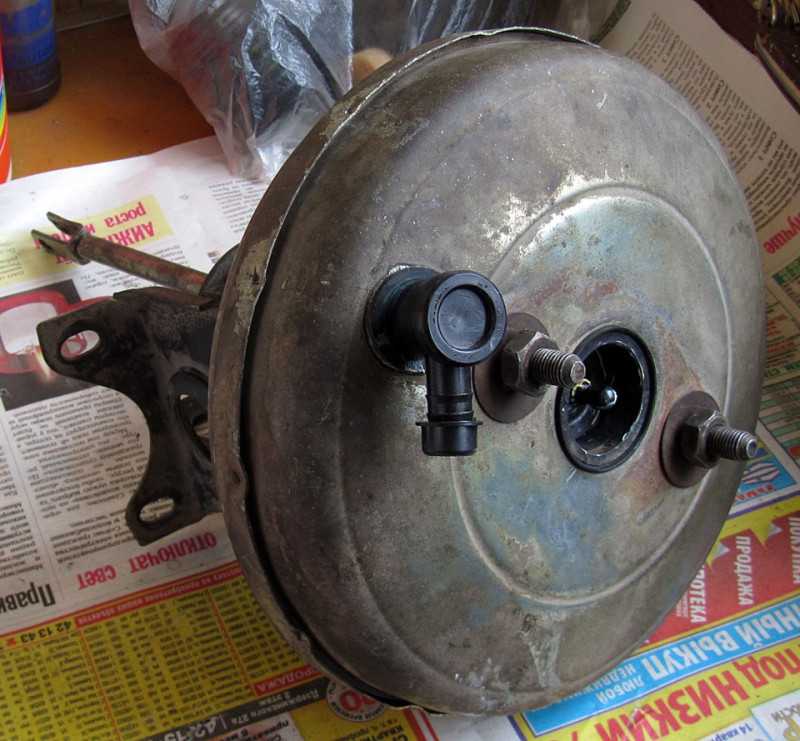

Разобрал, всё почистил, помыл, разложил.

Оказалось, что манжета на малом штоке износилась и через неё сосало воздух в двигатель.

Шток тоже решил заменить, ибо он тоже оказался не очень хорош.

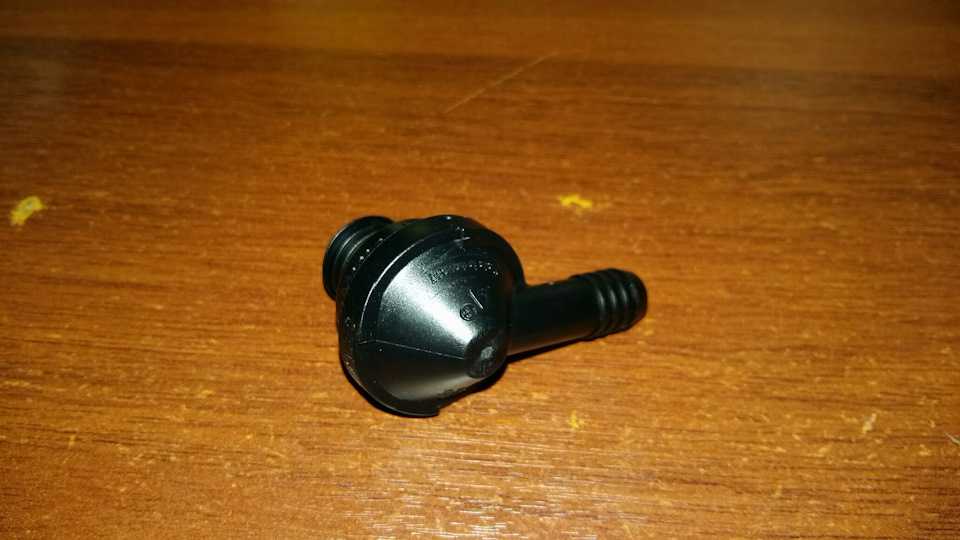

На всякий случай заменил обратный клапан и манжету для него.Начал собирать.

Стал соединять половинки корпуса, но не тут-то было! ВУТ отчаянно сопротивлялся. Пришлось бежать в машину за гайками крепления ГТЦ и ими прижимать корпус и потихоньку его защёлкивать.

Сложнее всего было застегнуть последнюю защёлку, т.к. её неудобно поддевать. Но, всё-таки, я победил. ВУТ собран!

Поставил, всё собрал, завёл, отрегулировал карбюратор на бензине и на газе. Моему счастью нет предела! Раньше на оборотах меньше 900-1000 двигатель колбасило. А при прогреве (по звуку) он работал как будто на двух цилиндрах. Т.е. по тахометру 1000, а на слух как 500. Теперь всё прекрасно! Машинка приятно мурлычет и я кайфую вместе с ней. Специально при настройке снижал обороты ХХ до 600 и двигатель работал ровно. Потом поставил 750 — как положено.Возможно, кому-то мой опыт будет полезен, ведь если руки растут как надо, то это очень хорошая и бюджетная альтернатива замене ВУТ.

Ремонт вакуумного усилителя тормозов ГАЗ, ВАЗ, УАЗ, ГАЗЕЛЬ

Многие сразу грешат на вакуумный усилитель тормозов.

Многие владельцы автомобилей ВАЗ задумываются над ремонтом вакуумного усилителя тормозов. Какие симптомы неисправности вакуумного усилителя тормозов, я вам сейчас расскажу.

Нет, конечно, тормоза полностью не исчезают и через какое-то время после нажатия педали «тормоз» все же схватывают. Но при этом педаль тормоза мягкая какая-то и берет в самом конце.

При нажатии на педаль тормоза педаль мягко идет вниз, получается, что вакуумный усилитель тормозов работает. Если бы вакуумный усилитель тормозов не работал, то ощущения при нажатии педали тормоза были бы как в ВАЗ 2101. Но такие симптомы бывают при не герметичности тормозных патрубков.

Как проверить вакуумный усилитель тормозов

Вакуумный усилитель тормозов проверяется очень просто. Нажимаешь на педаль тормоза до упора и заводишь двигатель. Если педаль при рабочем двигателе мягко идет дальше — вакуумный усилитель исправен. Всё остальное — не его заботы.

Сегодня почти на всех автомобиля стоят вакуумные усилители тормозов, поэтому тема популярная. Да, и ремонт вакуумного усилителя тормозов это не так уж и сложно, можно произвести ремонт вакуумного усилителя тормозов своими руками. Главное внимательно изучить устройство вакуумного усилителя тормозов конкретной модели автомобиля, потому что они могут слегка отличаться. Поэтому для начала рекомендую изучить устройство вакуумного усилителя тормозов автомобиля.

Проверка вакуумного усилителя тормозов УАЗ, ГАЗ, ВАЗ

Двигатель троит – это один из признаков неисправности вакуумного усилителя тормозов. Устраните подсосы воздуха впускного коллектора, которые приводят к обеднению горючей смеси.
Прокачайте педаль тормоза, затем запустите двигатель, если педаль тормоза провалилась во время пуска двигателя, значит, вакуумный усилитель работает. Если осталась без движения значит следует ремонтировать вакуумный усилитель или заменить вакуумный усилитель.
Осмотрите корпус вакуумного усилителя на наличие подтеканий.
Изредка регулируйте вакуумный усилитель тормозов.

Подготовьте необходимые инструменты для ремонта вакуумного усилителя тормозов.

Устройство вакуумного усилителя тормозов ГАЗ, УАЗ, ВАЗ

По конструкции вакуумный усилитель тормозов в одном блоке с ГБЦ. Корпус вакуумного усилителя делится на две части: 1 – атмосферная, 2 – вакуумная.

Вакуумная часть соединяется с впускным коллектором при помощи обратного клапана. А коллектор в свою очередь выступает источником разряжения. Для постоянной работы вакуумного усилителя тормозов на дизельных двигателях используется вакуумный электрический насос.

Вакуумный усилитель работает лишь при работающем двигателя. Это можно объяснить тем, что при не работающем двигателе обратный клапан разъединяет вакуумный усилитель и коллектор.

Атмосферная камера соединяется с вакуумной при нажатии педали тормоза. Когда вы нажимаете на педаль тормоза, оказывается давление на толкатель, который перемещает клапан. Диафрагма под действием штока-поршня приводит к нагнетанию тормозной жидкости к рабочим цилиндрам.

А возвратная пружина служит для того, чтобы переместить диафрагму в исходное положение. Работу вакуумного усилителя можно описать разностью давлений в вакуумной и атмосферной камерах. Разница давления приводит к движению толкателя, штока и поршня.

Как определить неисправности вакуумного усилителя тормозов ВАЗ, УАЗ, ГАЗ

Не забывайте, наличие тормозов не говорит о том, что ваш вакуумный усилитель тормозов работает. Просто при неисправности вакуумного усилителя, становится труднее управлять транспортным средством. Это приносит водителю трудности в управлении автомобилем. Для торможения водителю приходится прикладывать больше усилий, чем обычно.

Основные неисправности вакуумного усилителя тормозов:

Износ и старение резины клапанов, разрыв или повреждение диафрагмы.
Обрыв или повреждение шланга, вследствие чего коллектор двигателя соединяется с вакуумным усилителем тормозов. Проверьте крепление хомутов и шланг на отсутствие трещин.

Ремонт вакуумного усилителя тормозов своими руками

Изучите руководство по эксплуатации автомобиля, просмотрите и ознакомьтесь со схемой вакуумного усилителя тормозов.
Отсоедините тягу привода тормозов, которая располагается под рулевым валом.
Снимите главный тормозной цилиндр.
Осмотрите и определите неисправности вакуумного усилителя тормозов и произведите замену вакуумного усилителя тормозов или проведите ремонт узла вакуумного усилителя тормозов.

Устройство ВУТ

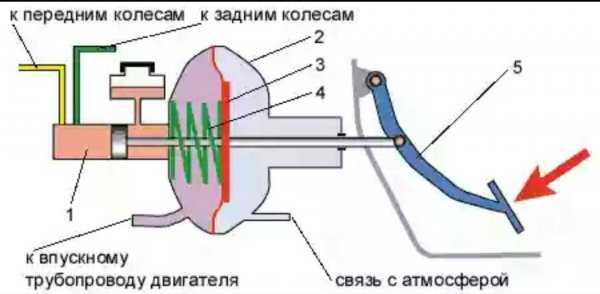

Этот узел состоит из пяти неизменных составляющих:

разделительная диафрагма из пластичного материала;
пружина возврата;
толкатель педального узла;
шток;
клапанный механизм.

На первый взгляд, вакуумник в моторном отсеке незаметен, так как он располагается в монолитном блоке с НТЦ между механизмом педали и главным цилиндром тормоза. Он представляет собой камеру, разграниченную перегородкой диафрагменного типа. Разделенные полости герметичны и равны. Одна сторона полости соединена с атмосферой, а другая с патрубком выпускного коллектора мотора, где во время работы возникает низкое давление, нежели в атмосфере.

Расположение ВУТ

Атмосферная часть расположена ближе к педали, а вакуумная размещается возле цилиндра. В задней атмосферном отсеке на корпусе имеется обратный клапан, который задерживает разрежение во всасывающей трубе двигателя и препятствует попаданию бензиновой смеси в узел. Степень разрежения в этой камере регулируется именно клапанным следящим механизмом. А в передней полости обратный клапан держит постоянное напряжение. Так, на перегородку с двух сторон давит одинаковое по значению давление. Сам клапан перемещается посредством толкателя, соединенного с педалью тормоза. Возвратная пружина отвечает за возвращение в исходное состояние диафрагмы после торможения. Когда машина требует наличия системы экстренного торможения, то на шток матируется специальный электромагнитный привод.

Проверка состояния

Чтобы точно убедиться в неисправности, выполните следующую проверку:

Заглушите двигатель;
5-6 раз подряд выжмите педаль тормоза;
Зажмите педаль в пол;
Заведите двигатель;
Если ВУТ исправен, педаль сразу же пойдет вверх.

Проверяем состояние Если у вас под капотом стоит карбюраторный двигатель на ВАЗ 2109, определить неисправность ВУТ можно несколько иначе на начальных стадиях:

Изначально педаль будет работать нормально, прикладывать придется небольшое усилие, торможение происходит нормально;
Но при этом двигатель троит на холостых;
При нажатии на тормозную педаль холостой ход успокаивается;
Нажав на газ при нейтральной передаче, возникают провалы в работе карбюратора;
Если такие симптомы наблюдаются, при работающем моторе снимите патрубок со штуцера ВУТ и заглушите его пальцем или другим подручным инструментом;
Стабилизировался холостой ход? В этом случае замены вакуумника не избежать.

Как произвести замену дефектного вакуумного усилителя на ВАЗ 2109: список действий

Первоначальной задачей ремонта является отсоединение педали от штока усилителя. Демонтаж осуществляется в районе педального узла: необходимо рассоединить две единицы, связанные между собой зашплинтованным штифтом, с помощью плоской отвертки.

Дальнейшие работы осуществляются в подкапотном пространстве:

отсоединить колодку питания датчика уровня тормозной жидкости;
демонтировать кронштейн, фиксирующий гидравлические магистрали относительно рамы автомобиля (открутить гайку головкой на «10»);
отсоединить главный тормозной цилиндр, открутив ключом на «17» две гайки крепления к ВУТ.

Примечание. При смене усилителя тормозов, отсоединять гидравлические магистрали от главного тормозного цилиндра не стоит. Длины патрубков вполне позволяют переместить узел за пределы рабочей области.

После открытия доступа к ВУТ, вступает в силу план замены вакуумного усилителя тормозной системы ВАЗ 2109, включающий мероприятия:

отсоединить патрубок, связывающий камеру усилителя с впускным коллектором;
снять распорку передних стоек (устанавливается дополнительно);
открутить четыре гайки, фиксирующие корпус усилителя на шпильках кузова (используется связка вороток + удлинитель + карданный шарнир + головка на «13»);
снять узел со шпилек и изъять его из подкапотного пространства.

принцип работы На обратной стороне усилителя (со стороны приводной вилки) установлен уплотнитель и закреплен кронштейн, посредством которого узел связывается с четырьмя шпильками на раме автомобиля. Детали подлежат демонтажу: достаточно головкой на «17» отвернуть две гайки крепления и снять железную конструкцию движением на себя. Пыльник легко стягивается со штока. Смонтировав крепежный кронштейн и резиновый уплотнитель на новом усилителе, можно приступать к установке ВУТ, протекающей по обратному сценарию

При монтаже следует обратить внимание на три факта:

соединять шток вакуумного усилителя с педалью тормоза стоит сразу же после посадки агрегата на крепежные шпильки (до затяжки гайками);
опытные владельцы между тормозным цилиндром и ВУТ дополнительно наносят герметик, указывая на несовершенство уплотнительных элементов;
шток ВУТ, воздействующий на главный тормозной цилиндр (расположен с лицевой стороны корпуса), может сместиться в процессе транспортировки или установки (необходимо проверить и, при необходимости, правильно установить, нажав до упора).

К сведению. Неправильно установленный исполнительный шток приведет к тому, что тормоза после сборки срабатывать не будут.

Что делать с неисправным устройством?

Вариантов, как обычно, два: ремонт и замена. Их выбор зависит от степени повреждений ВУТ. Для их устранения нужно хорошо знать устройство усилителя и иметь в гараже подходящий к конкретной модели устройства ремонтный комплект.

Рекомендуем: Что следует предпринять, если в автомобиле Лада Приора плохо работает отопление

Если вакуумный усилитель откажет, придётся тратить больше усилий, чтобы затормозить, к тому же реакция тормозной системы будет очень медленной. В некоторых ситуациях это может привести к аварии, поэтому при наблюдении признаков неисправности ВУТ следует заменить его. Отметим, что в домашних условиях пытаться привести усилитель в рабочее состояние без специального комплекта запчастей и инструментов нет смысла.

Главный тормозной цилиндр

Не редко в процессе проверки состояния тормозного узла обнаруживаются проблемы с главным тормозным цилиндром.

ГТЦ

Меняя вакуумник, логично будет изучить текущее состояние ГТЦ и при необходимости заменить его.

Многие пытаются отремонтировать ГТЦ. Но на практике это приносит только временный эффект, плюс приходится постоянно переживать, не откажет ли узел в самый неподходящий момент. Лучшее решение — замена.

Сама процедура замены выглядит следующим образом.

Отключите минусовую клемму с аккумулятора.
Отключите колодку проводов от датчика уровня ТЖ. Он расположен в бачке и встроен непосредственно в крышку.
Специальным ключом для тормозных трубок ослабьте их натяжение. При этом откручивать полностью не нужно.
Открутите пару гаек, которые крепят ГТЦ к вакуумнику. Только теперь тормозные трубки можно открутить полностью.
Снимите цилиндр со шпилек.
Если требуется, заодно снимите сам бачок с тормозной жидкостью. Чтобы это сделать, нужно аккуратно раскачать бачок и извлечь ножку из втулки.
Оцените состояние демонтированного цилиндра. Также обязательно проверьте, нет ли дефектов на бачке. Если таковые имеются, бачок тормозной жидкости обязательно замените на новый.
Вооружившись новым ГТЦ, поставьте его на место и закрутите гайки. Крепежи можно сразу полностью затягивать.
Установите бачок, залейте до максимальной отметки тормозную жидкость.
Теперь очень важный этап — извлечение воздуха из цилиндра. Для этого нужно пальцами перекрыть отверстия передних тормозных трубок. Вам помощник при этом должен аккуратно, но не резко, нажать на педаль тормоза. Так в системе будет создано давление. Продолжайте такие манипуляции до тех пор, как не почувствуете, что из отверстий выходит жидкость.
Как только потечет жидкость, наденьте трубки, установите и зафиксируйте их на местах. При этом педаль тормоза отпускать нельзя.
По аналогии подключаются задние трубки. В момент установки их на места в системе должно быть давление, то есть педаль тормоза выжата в пол.

Завершив замену ГТЦ, не забудьте прокачать тормозную систему согласно правилам.

Разборка узла с бачком ТЖ

Поменять вакуумник и цилиндр вполне возможно своими руками. Работа займет несколько часов, но сэкономит кучу денег на посещении автосервиса.

Загрузка …

Проведение самостоятельной диагностики

Проверить вакуумный тормозной усилитель на нормальную работу можно следующими способами:

Другой вариант диагностики вакуумного усилителя

При заглушенном двигателе нужно нажать попробовать затормозить несколько раз. При исправной системе первое нажатие произойдет с легкостью, последующие — сложнее. Должен раздаться звук воздуха, засасываемого атмосферной полостью.
Выдернуть шланг от впускной заслонки при неработающем моторе. Если система была герметична и содержала вакуум, раздастся хлопок входящего туда воздуха.
Несколько раз выжать педаль тормоза при заглушенном двигателе. Оставить ногу на педали. Завести мотор, если система исправна — педаль, на которую приходилось давить с силой, плавно и быстро уйдет в пол.
Путем осмотра проверить шланг откачки воздуха и точку его соединения с усилителем на предмет возможного «подсоса».

4 простых теста для проверки вакуумного усилителя тормозов

Проверка вакуумного усилителя тормозов – процедура несложная, любой начинающий автолюбитель с ней легко справится. Снимать деталь с машины для проверки на неисправность нет необходимости. Для этого достаточно провести четыре простых теста, указывающих на наличие проблемы.

Тест № 1

Выполнить проверку несложно:

Запустите мотор автомобиля. Прогрейте его в течение нескольких минут.
Двигатель машины должен работать на холостых оборотах. С помощью инструмента (например, пассатижей) передавите патрубок отбора разрежения, ведущий от коллектора, либо отключите его от штуцера и заглушите последний деревянным клином.
Если нет перебоя в работе мотора – система герметична.
Повышение или стабилизация оборотов силового агрегата указывает на подсос воздуха через вакуумный усилитель тормозов или подающий шланг.

После того как вы провели проверку и определили неисправность усилителя, необходимо проверить шланг передачи вакуума. Для этого патрубок надо отсоединить и осмотреть на наличие повреждений. Далее изучите состояние хомутов. Если есть необходимость, замените их на новые.

Тест № 2

Заведите автомобиль, пусть он поработает некоторое время на холостых оборотах. Может понадобиться около семи минут. Затем заглушите двигатель и полностью выжмите педаль тормоза. Это создаст вакуум в усилителе тормозов. Далее педаль следует отпустить и тут же снова выжать.

Если при втором нажатии педали ее ход стал меньше, значит, вакуум не создается и есть проблемы в работе вакуумного усилителя тормозов. В случае, когда второе нажатие не отличается от первого, можно сделать вывод, что система исправна. Если результаты теста оказались недостаточно определенными, перейдите к следующему шагу.

Тест № 3

Нажмите на педаль тормоза около восьми раз. Сделайте это при заглушенном двигателе автомобиля. После этого еще раз выжмите педаль до упора и запустите двигатель машины. В случае, если нет проблем в работе вакуумного усилителя тормозов, в системе возникнет вакуум. Мембрана надавит на шток, тот оттянет за собой толкатель, соединенный с педалью. И в этот момент вы почувствуете, как педаль опустится еще ниже.

Если же педаль осталась на месте, это означает только одно – вакуум в системе не возник. Следовательно, существует неисправность, которая этому препятствует. В этом случае вам надо выполнить четвертую проверку.

Тест № 4

Этот способ проверки вакуумного усилителя тормозов позволит вам уточнить есть, ли утечки воздуха. Для этого заведите двигатель автомобиля, выжмите педаль тормоза до упора и заглушите двигатель.

Если в течение тридцати секунд вы не наблюдаете отклонения педали от максимально выжатого состояния, значит, проблем с вакуумным усилителем тормозов нет.

При возвращении педали в исходное положение под действием возвратной пружины мы делаем вывод, что давление внутри рабочей камеры возрастает, следовательно, есть неисправность механизма.

Разновидности клапанов

1 Разновидности клапанов
2 Немного о ТНВД

В современных ТНВД используется несколько клапанов. Один из главных – нагнетательный. Рассмотрим его функции и задачи.

В одну из задач нагнетательного клапана входит препятствование проникновению газов из двигателя внутрь ТНВД.
Благодаря этому клапану уменьшается подтекание форсунок, остановка впрыска форсунок проводится резко и моментально.
Он обеспечивает улучшение наполнения насоса топливом.
Создаёт в системах остаточное давление и позволяет уменьшать его, что даёт возможность чётче выдерживать фазы впрыска, и лучше контролировать процесс.
Нагнетательный клапан корректирует подачу горючего, приближая характеристику к идеальной.

Принято различать нагнетательные клапаны по типу: цилиндрический вариант, комбинированный, грибовидный и т. д.

Грибовидный нагнетательный клапан
Наибольшее распространение	Дизельные системы
Клапанс отсасывающим пояском	Прижимается к гнезду пружиной а его подъем зависит от ограничителя
Принцип действия	В процессе нагнетания топливо давит снизу на грибок клапана, вследствие чего он поднимается и открывает доступ к форсунке. При прекращении подачи пружина опускает клапан вниз, а затем плотно прижимает его к гнезду. При входе отсасывающего пояска в направляющую происходит увеличение объема нагнетательной линии и снижение давления в системе.
Цилиндрические клапаны
Форма	Стакан
Масса	Масса цилиндрических клапанов по сравнению с грибовидными меньше. Они позволяют обеспечить заметное уменьшение объема штуцера.
Пластинчатые клапаны
Устройство	Просты по устройству, обладают малой массой, поэтому малоинерционны.
Принцип действия	При повышении давления поднимаются обе пластины. Когда нижняя пластина упирается в выступ гайки, верхняя продолжает передвигаться вверх и открывает доступ топливу к штуцеру.
Комбинированные клапаны
Назначение	Комбинированные клапаны применяют для устранения колебаний в нагнетательном топливопроводе.
Принцип действия	Клапансостоит из двух пластиодна из которых нагружена пружиной. При ходе нагнетания пластина 1 передвигается вверх и выступами упирается в корпус. Топливо проходит через отверстие в нижней пластине, обтекает верхнюю пластину и поступает в нагнетательный топливопровод. После отсечки давлением топлива верхняя пластина прижимается к нижней, разобщая топливопровод и насос высокого давления.
Двойные клапаны
Сфера применения	Двойные клапаны устанавливают в ответственных тяжелых дизелях.
Назначение	Наличие двух последовательно расположенных клапанов обеспечивает большую надежность работы топливной системы, так как создается большая герметичность узла. Кроме того, в случае выхода из строя одного из них при заедании или попадании под конус твердых загрязнений другой продолжает самостоятельно выполнять функции разобщения трубопровода и насоса.

Что, если вовремя не заменить?

Очень часто при поломках усилителя, в систему начинает попадать воздух. Как правило, это случается из-за неисправности контрольного клапана. В результате давление в контуре падает. Педаль становится излишне мягкой. Часто водители думают, что система просто завоздушилась и прокачивают тормоза. Но уже после первой поездки, педаль снова становится мягкой. Также увеличивается время срабатывания системы. На дороге это может привести к аварийным ситуациям.

В самом худшем случае клапан полностью выходит из строя. Из-за этого система вовсе не способна работать. В таком случае выезжать на дорогу крайне опасно. Поэтому при любых признаках стоит внимательно осмотреть систему и заменить неисправный элемент.
