Точки подключения сигналок в ваз-2114, установка системы starline a91

Практические операции подключения

Для установки автомобильной противоугонной сигнализации вам понадобятся простые инструменты и материалы:

отвертки, гаечные ключи (для демонтажа элементов салона вазовских моделей специальные съемники не нужны);
паяльник и паяльные принадлежности (припой, кислота);
разноцветные одножильные кабели (подбираются по цветам штатной электропроводки или распиновке конкретной электросхемы);
линейные измерители и мультиметр;
изоляционные материалы;
крепежные элементы (предпочтительны специальные пластмассовые клипсы).

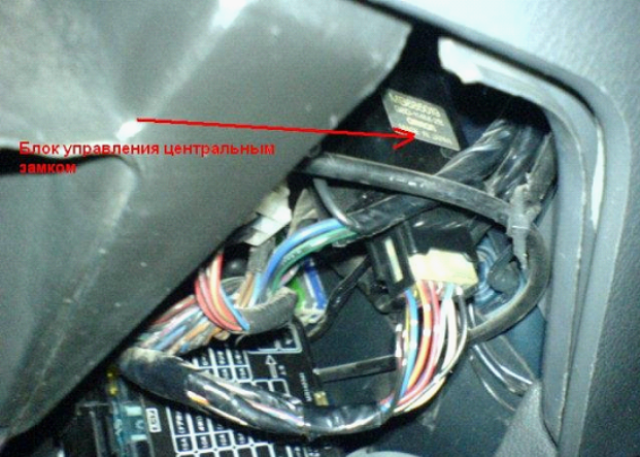

Найти блок управления центральным замком проще всего при установке главного БУ автомобильной сигнализации. Например, на ВАЗе 2110 он расположен довольно неудобно.

Чаще всего, для удобства работы с монтажом элементов сигнализации приходится полностью разбирать приборную панель, дверные карты, снимать обивку багажника, разбирать электроприборы осветительных систем.

При монтаже удобно использовать провода таких же цветов, как идущие от блока управления центральным замком.

Разобрав дверную карту, можно подключить управляющие провода непосредственно к электроприводу замка.

От модели автосигнализации зависит, нужна ли покупка дополнительных реле. Иногда штатные предохранители, силовые ключи могут не выдержать добавочной нагрузки.

Самым простым способом подключения автосигнализации к центральным замкам вазовских моделей станет пайка в разрывы проводов (обычно – белого и коричневого). Для этого необходимо проложить четырехжильный кабель от двух внутренних реле блока сигнализации к восьмиконтактному разъёму управления дверными микропереключателями.

Чтобы избежать окисления, нарушения целостности проводов (это ведет к ложным срабатываниям сигнализации), необходимо соблюдать простые правила:

проводить электромонтажные работы при отключенном аккумуляторе;
соединять электропроводку только пайкой или клеммами, изолировать соединения;
использовать кабели с небольшим запасом по длине, укладывать их жгутами, надежно крепить к кузовным элементам;
соблюдать цветность кабелей для легкого поиска при переделке или ремонте.

После окончания электромонтажных работ не спешите устанавливать снятые детали на место. Окончательную сборку элементов салона, дверей, обшивки производят только после установки всех элементов противоугонной сигнализации, проведения регулировок, проверки функциональности охранной системы.

Точки подключения сигнализации на ВАЗ 2114.

Цепь	Цвет провода	Полярность	Расположение
Масса	—
Питание +12	Розовый	+	Замок зажигания
Зажигание	Синий/чёрный	+
Стартер	Красный	+
Повороты	Синий	+	Кнопка аварийка, либо панель приборов
Повороты	Сине черный	+	Кнопка аварийка, либо панель приборов
Концевик водительской двери	Сине белый	—	Блок индикации
Концевики остальных дверей	Серо черный	—
Концевик багажника	Ставим свой
Ц.З. (открыть)	Голубой	—	Блок ЦЗ (сверху слева на педалью сцепления)
Ц.З. (закрыть)	Коричневый	—
Ц.З. (открыть) — вариант в двери	Красный	Водительская дверь.
Ц.З. (закрыть) — вариант в двери	Желтый
Ручной тормоз	Коричнево синий	—	Шлейф под ковром в районе педали сцепления.
Генератор	Коричнево белый	+	Панель приборов

Скорее всего, нужно будет установить 5-ти проводной активатор в водительскую дверь. Провода в двери уже есть с завода. Активатор подключить к красному и желтому проводу в двери. Если проводов в двери нет, придется тянуть в салон к блоку ЦЗ на желтый и красный провода. Блок Расположен слева над педалью сцепления. Концевик активатор, подключить в место концевка штатного замка двери. Чёрный — масса, голубой/коричневый — открыть/закрыть.

Для установки любой сигнализации своими руками следует подробно изучить ее инструкцию.

В нашем примере мы рассмотрим установку сигнализации модели Starline A91.

Сигнализации этой фирмы отлично подходят для установки на автомобилях ВАЗ -2114 и ВАЗ -2115

Перед установкой сигнализации на автомобиль ВАЗ — 2115,2114, нужно хорошо представлять устройство автомобиля, а также определиться, что подключить к сигнализации.

Достоинства и недостатки различных блокираторов

Механический концевик капота, достоинства:

Простая конструкция является залогом надежности.
Энергонезависимость, то есть работоспособность вашего аккумулятора и состояние проводки авто никак не повлияет на защитные возможности системы блокировки капота.
Гибридная система, собранная на основе механического блокиратора капота совместно с системой блокировки запуска двигателя, считается одной из наиболее надежных защит от угона.

Механический концевик капота, недостатки:

Низкая практичность, а проще говоря, механической системой неудобно пользоваться. Водитель должен каждый раз, в начале поездки, снимать блокировку капота. Это объясняется правилами безопасности, так как в случае возгорания или других аварийных ситуаций, моторный отсек не должен быть заблокирован.
Необходимость крепления цилиндра замка механического блокиратора. С одной стороны замок должен быть надежно спрятан, но, с другой стороны, каждый водитель желает иметь к нему удобный доступ. Кроме того, увидев замок, злоумышленник сразу поймет, какая блокировка капота установлена на автомобиле. В таком случае, при наличии специальных инструментов, снятие блокировки не составит труда.
Сложная установка. Правильно и безопасно установить блокиратор капота довольно хлопотное дело, так как следует учесть фактор движущихся объектов, заклинив которые можно создать аварийную ситуацию. Следует учесть и сильный нагрев некоторых элементов автомобиля, и то, что в течение года после установки трос будет подвержен деформации, и может удлиниться на пару миллиметров. Учитывая эти факторы, монтаж механической системы блокировки следует доверять лишь профессионалам, а стоимость работ может превышать стоимость самой системы.

Элекромеханический блокиратор капота, достоинства:

Удобство пользования. Для включения и отключения блокировки необходимо лишь нажать на кнопку.
Сохранение секретности. Кнопка управления может быть и вовсе у водителя в кармане, но и при условии её монтажа в салоне автомобиля, спрятать кнопу гораздо проще. Таким образом, понять какая установлена система блокировки довольно сложно.
Простой монтаж. Установка электроприводов не вызывает затруднений, а подключение к ним проводов питания и, если необходимо, контакта срабатывания кнопки, гораздо проще осуществить, чем установку металлорукава для троса управления.

Элекромеханический блокиратор капота имеет всего лишь один, но весьма существенный, недостаток – это его энергозависимость. То есть, в случае разрядки аккумулятора или выхода из строя электропроводки авто, концевик капота теряет свою работоспособность.

Существуют способы решения этой проблемы, например, дополнительный страховочный трос, протянутый в салон, или установка дополнительного независимого источника питания. Однако это существенно осложняет конструктивные особенности устройства.

Если вы хотите надежно защитить своё транспортное средство, обязательно установите запирающее капот устройство. Но для этого следует тщательно изучить принципы работы всех устройств, их преимущества и лишь после этого делать выбор.

Так еще с 50х годов прошлого века почти все автомобили комплектовались автоматической системой включения света в салоне при открытии входной двери, с течением же прогресса на концевики применяемые в автомобиле стали возлагать все большее количество задач, так концевики ВАЗ 2114 находятся на входных дверях и багажнике.

Устройство и неисправности центрального замка ВАЗ 2114 • Ремзона ВАЗ

Полезным дополнением в конструкции любого транспортного средства является центральный замок, который одновременно с открытием водительской двери позволяет управлять всеми дверями автомобиля. К сожалению, центральный замок ВАЗ-2114 иногда начинает функционировать некорректно, это проявляется в отсутствии реакции во время поворота ключа в замке либо при нажатии управляющей клавиши на пульте. Рассмотрим основные причины, вызывающие неисправность этого узла.

Как функционирует, и где находится центральный замок ВАЗ-2114?

Данный узел агрегатирован с замком на водительской двери посредством управляющего элемента (электропривода), который, помимо того, что позволяет открывать либо закрывать ее, дополнительно генерирует сигналы, поступающие на блок центрального замка ВАЗ-2114, где после их анализа и обработки происходит формирование команд для исполнительных механизмов остальных дверей машины.

При закрытии, шток блока управления замыкает соответствующие пары контактов, в результате чего на другое приводные модули подается напряжение, которое приводит их в действие. При открытии и закрытии замыкаются разные контактные пары.

На рисунке представлена простая схема центрального замка ВАЗ-2114:

Распространенные неисправности узла

Зачастую управление центральным замком ВАЗ-2114 осуществляется некорректно по причине того, что замыкание контактных пар происходит с запозданием. Распространенной причиной этого является нарушение регулировки тяги расположенной между моторедуктором и кнопкой блокировки, либо ее заедание. Говоря проще, при нажатии кнопки положение тяги не позволяет полностью замкнуть контактные пары привода. Дверь со стороны водителя может быть запертой, при этом остальные останутся открытыми из-за того что контакты управляющего блока замкнулись не до конца. Такая неисправность носит исключительно механический характер, и для ее устранения достаточно отрегулировать тягу или свободный ход кнопки в случае ее заедания.

Помимо этого, подобную неполадку может спровоцировать неисправность реле центрального замка ВАЗ-2114. В этом случае придется менять вышедший из строя элемент.

В случае, когда центральный замок ВАЗ-2114 полностью перестает реагировать на отдаваемые водителем команды, стоит перейти к проверке электрической части этого узла. Вполне возможно, что подобное поведение системы вызывает перегоревший предохранитель. Заметим, что он может выйти из строя не только в случае короткого замыкания, но и от постоянных перегрузок, которые вызывает тяжелый ход сердцевины, или нарушение регулировки тяг.

Довольно часто причиной, по которой не работает центральный замок ВАЗ-2114, является нарушение целостности электропроводки подводящей питание к нему. Практически всегда переламываются провода водительской двери транспортного средства, поскольку она открывается и закрывается чаще других. Определить поврежденный участок провода можно при помощи мультиметра. Реже всего из строя выходит блок управления. В этом случае вся система либо полностью перестает работать, либо выполняет свои функции неправильно.

В качестве профилактики неисправностей модуля необходимо уделять внимание состоянию активатора, поскольку его контакты могут окисляться или подгорать, вызывая сбои в работе. Периодическая их очистка значительно продлит срок эксплуатации модуля

Правильная модернизация концевиков ВАЗ 2114

Наиболее распространенная проблема в автомобилей этой серии состоит в том, что изнашивается, а после не работает концевик водительской двери ВАЗ 2114, говорить о нормальной работе датчиков, сигнализации и даже света в салоне не приходиться.

Вторая неприятнейшая проблема, с которой могут столкнуться автовладельцы ВАЗ 2114 состоит в том, что штатные концевики не сообщают о не закрытии двери, когда она приоткрыта на один щелчок концевика. Такая недоработка конструкторов не только не позволяет автолюбителю быть уверенным в закрытии всех дверей, но и оставляет существенную лазейку для злоумышленников.

Поэтому если вы хотите, чтобы сигнал срабатывал даже при слегка приоткрытой двери, придется несколько изменить его конструкцию своими руками.

ВАЖНО! Конструкция концевиков задних дверей на ВАЗ 2114 отличается от конструкции передних дверей, это стоит учитывать при подборе материалов и методов решения проблемы. Суть проблемы состоит в уменьшении длины хода концевика для получения необходимой реакции всей электросети. Суть проблемы состоит в уменьшении длины хода концевика для получения необходимой реакции всей электросети

Суть проблемы состоит в уменьшении длины хода концевика для получения необходимой реакции всей электросети.

Наиболее простым решением из подручных материалов является следующая модернизация:

Берем пистон обивки вашего же автомобиля.
Сменяем стандартную «шайбу» на этот пистон.
При помощи подручных средств отмеряем расстояние между краем шляпки основанием, оно должно составлять 1 мм.
Фиксируем конструкцию и проверяем, своеобразным контролем качества выступит лампочка в салоне, она должна зажигаться после одного щелчка.

Пусть для задней двери этот способ и неприменим из-за отличий в конструкции, но решить проблему передних дверей он поможет. Также не стоит забывать о фиксации пистона, идеальным вариантом будет обычная сантехническая прокладка соответствующих размеров. На задней же двери концевики придется просто аккуратно стачивать.

Общая полезная информация

Сам по себе центральный замок (сокращенно – ЦЗ) это специальный механизм блокировки, обеспечивающий закрытие всех дверей сразу. Данное устройство заметно повышает комфортность эксплуатации автомашины, так как избавляет от необходимости запирать ее вручную. При установке противоугонной сигнализации функциональность ЦЗ вырастает в разы.

Как правило, поломки запирающего устройства приводят к тому, что возникают определенные трудности с:

закрыванием отдельных дверец;
заеданиями;
неоднократными пробуксовками механизма и т. д.

Существует несколько наиболее распространенных причин, вызывающих подобного рода неприятности, и обо всех мы расскажем ниже.

Кстати, далеко не все автовладельцы знают, где именно располагается в их ВАЗ-2114 центральный замок. Искать его необходимо непосредственно в водительской дверце. Здесь же установлен и электропривод. Прочие элементы распределены между другими дверями. Блок управления (мозг ЦЗ) находится за приборной панелью.

Не работает центральный замок: признаки неисправности и причины их возникновения

Случается, так, что во время закрывания центрального замка, расположенного на водительской двери никаких действий на остальных дверях не происходит. Однако стоит немного пошевелить его, как тут же двери закрылись. Сразу понятно, что дело тут в наличии неисправностей в центральном замке и этому способствуют некоторые причины.

Среди всех возможных причин неисправностей можно выделить все самые основные.

Нет контакта в приводе

При такой неисправности контакты внутри привода управления необходимые контакты не замыкаются вовремя. Это происходит по нескольким причинам:

Регулировка тяги, которая соединяет кнопку замка и привод сделана неправильно. Эта причина способствует неправильному положению тяги и отсутствия контакта с электроприводом.
Кнопка задевает часть обшивки и не даёт возможности опуститься ей на необходимую глубину для обеспечения контакта тяги с электроприводом. Несмотря на то, что водительская дверь закрывается, сигналов на остальные двери так и не приходит. Проверьте состояние металлической тяги.

Когда в работе центрального замка встречаются подобные неполадки, в первую очередь необходимо убедиться в том, что кнопка опущена до самого конца. Если же по какой-то причине этого не происходит, сначала осмотрите обшивку на наличие задиров, а после, осмотреть тягу на её ровное и точное положение.

Перегорел предохранитель

Если манипуляции с тягой центрального замка не приносят никаких результатов, и они никак не реагируют ни на открывание, ни на запирание, то в первую очередь необходимо проверить его электрическую цепь, а конкретно предохранитель. Потому, что на центральном замке он может выйти из строя не только при возникновении короткого замыкания в цепи, но и от возникновения малейшей перегрузки.

Предохранитель центрального замка указан маркером.

Перегрузка возникает чаще всего от недостаточного положения тяг, а также смазки в них во время зимней эксплуатации автомобиля.

Провода центрального замка перебиты

Разрыв проводов – не основная, но одна из причин выхода из строя центрального замка. Основная причина этому именно излом проводов в тех местах где на них приходится наибольшая нагрузка. Таким местом безусловно является проход гофры со стороны стойки и водительской двери. А так как именно водительскую дверь чаще всего открывают в любом автомобиле, то большую часть нагрузки достаётся именно ей.

Выявить подобную неисправность достаточно легко, необходимо лишь освободить один из концов гофры, в котором проходят провода в дверь и потянуть один из пяти проводов центрального замка. Как правило, они соединены в один жгут, либо идут рядом друг с другом.
После проведения таких манипуляций, провод который порван или перебит будет легко поддаваться среди общей кучи.
Если вы точно уверены в неисправности той или иной цепи, заменить её не составит труда, путём врезки нужного провода и дальнейшей изоляцией при помощи изоленты.
Когда провода перебиты или порваны в иным местах, найти неисправность можно только лишь путём прозвона цепи мультиметром.

Перегорел блок

Ещё одной причиной по которой возможен выход из строя центрального замка – это перегорание блока центрального замка. И для того, чтобы провести его диагностику, необходимо воспользоваться вышеназванным мультиметром и определить наличие напряжения на контактах блока.

Так выглядит иммобилайзер и блок ЦЗ за панелью приборов.

Обратите внимание, что во время диагностики необходимо воздействовать на замок в водительской двери, чтобы от него поступали импульсы на основной блок

Активатор центрального замка неисправен

И последней причиной по которой центральный замок отказывается работать будет – отказ активатора на центральном приводе. Он может выйти из строя как по механическим причинам, ввиду износа трущихся деталей, так и ввиду воздействия на него внешних факторов влаги и коррозии.

Важность установки блокиратора

Существует множество устройств, которые предназначены для защиты транспортного средства от угонщиков, например, различные системы блокировок коробки переключения передач, педалей или рулевого вала

Обратите внимание, что управление этими противоугонными системами происходит непосредственно из салона авто, однако установлены они под капотом, где и выполняют свои основные функции. Да и звуковые устройства сигнализации расположены там же

Таким образом, для того чтобы отключить все эти защитные устройства необходимо открыть капот. Если на авто установлена стандартная система запирания капота, то открыть её значительно проще, нежели замки в дверях.

Помимо этого, угон вашей машины может и не являться целью злоумышленника. Под капотом находятся дорогостоящие запчасти, которые можно снять за короткий промежуток времени.

Исходя их этого, следуют простой вывод, что концевик капота – это крайне необходимое устройство, от надежности которого зависит безопасность вашего имущества.

Как провести провода в дверь ваз 2114

Всем привет, друзья!Сегодня решил составить небольшое пособие о том, как можно проложить акустический кабель в двери наших «самар» максимально простым способом, не разбирая панель, и особо не выделываясь.Таким способом можно проложить кабель любого сечения, разве что под толстые кабеля скорее всего Вам уже в самой двери придется сверлить отверстие под вторую гофру.В интернет много текста, но все в общих чертах и подробной инструкции с фото я не нашел. Поэтому сделаю свой «гайд», который, надеюсь кому то будет полезен.Итак, приступим.

Шаг первый.Откручиваем болт пластиковой накладки на порожек и снимаем пластиковый стык на стойке который идет к торпедо (коряво объяснил, на фото поймете). Отодвигаем изоляционные материалы, и прямо под пластиковой накладкой видим отличное отверстие. На некоторых моделях может быть залеплено изолентой, но это не точно.Вынимаем из штатного места гофру, с той стороны, которая идет к кузову. При снятии гофры можно помочь себе аккуратно пассатижами, если задеревенело.

Шаг второй.Нам понадобится тонкая, но плотная проволока, отлично мне подошла проволока из гофры для укладки проводов. Продеваем проволоку через верхнее отверстие и ловим ее в нижнем. Можно воспользоваться пинцетом или же спокойно просунуть пальцы и поймать проволоку. Вытягиваем ее снизу.

Шаг третий.К НИЖНЕМУ концу проволоки привязываем акустический кабель, лучше если вокруг кабеля вы проволокой обвяжите и прижмете пассатижами, потому что массивные узлы сверху не пройдут. После того, как убедились, что все надежно закреплено, сверху тянем проволоку. С усилием, но не с дуру, потихоньку. Если не идет, то заново. Целиться надо при вытягивании немного влево(для водительской двери) и в право (для пассажирской).В скором времени все получится и кабель Вы вытяните. Ура, половина пути пройдена.

Шаг четвертый.Снимаем обшивку двери, далее снимаем нижний конец гофры из двери.Продеть кабель в гофру будет не просто, но решаемо.Для этого также протягиваем проволоку через гофру(то еще удовольствие), совет, старайтесь ее максимально распрямить, тогда проскочит. (Это относительно долгое занятие, хотя с водительской стороны продел буквально за пару минут.)

Далее тем же способом как бы сверху в низ затягиваем и аккустический кабель. И бум, все готово!

Осталось только засунуть кабель в саму дверь, поставить гофры на место и все подключить.

Доброго времени суток.

Пост будет коротко и по делу, ибо в сети почему-то нет толкового руководства как все таки проложить эти провода. Надеюсь, кому-то это облегчит жизнь) (кидал провода я вечерами 3 дня!)

Машина с салона в одной семье и никакой акустической подготовки не имела и в машину никто не лазал. Поэтому возникли трудности в отдиранием шумоизоляции.Опишу как прокладывал провода в пассажирскую дверь, ибо это самое сложное как оказалось. В водительской уже и так много проводов и будет немного проще.

Обязательно! возьмите проволоку достаточно жесткую, которой можно будет тянуть акустический кабель через резиновую гофру от двери до стойки и вверх по стойке в салон.

Сначала кидаем провода от двери через резиновую гофру в стойку. Провод будет сопротивляться, но сделать это вполне можно. Можно гофру немного растягивать в том месте, где идет провод и тем самым помочь ему.Затем привязываем провод к проволоке и тащим наверх (вниз никак не получится прокинуть). Примерное расположение отверстия в стойки отметил на фотке (в районе петли двери).

Снимаем все обшивки по низу двери, заводскую шумку у стойки. Отдирать стоит снизу вверх по стойке. Будет сложно, если там еще не вступала нога тюнинга) Бардачок снимать необязательно, но я снял и смог разглядеть выходящий провод через небольшое отверстие

Я отдирал все левой рукой залезая под панелью сидя на пороге)Важно! Отверстие в стойке будет залеплено шумкой, почти наглухо. Надо отодрать шумку. Всем привет машина 2114 нету проводки для колонок в дверях во хотел провести ) не подскажите как провести провода в передние двери чтобы были как заводские?

Всем привет машина 2114 нету проводки для колонок в дверях во хотел провести ) не подскажите как провести провода в передние двери чтобы были как заводские?

4 comments on “ Всем привет машина 2114 нету проводки для колонок в дверях во хотел ”

там где основные проводав двери идут в резиновом кожухе туда и проводи

Главное в колодку вставь и будут как заводские

Откручивай пластк который крепит палас, сбоку под понелями отодвигай полас и шумку там в самом коркасе кузова сквозное отвертие . Вставлять удобнее проволкой,проволку вставляешь а к другому концу привязывешь провода. До могнитолы от двери провода брось по полу под шумку засунь, заодно брось поовода и на сигналку, чтоб потом снова все не разбирать

Концевик двери ВАЗ 2114: использование, модернизация и замена

Концевики – они же концевые выключатели это электромеханический прибор, задача которого размыкать/смыкать электроцепь. Хотя первоначально прибор разрабатывался для использования в инженерных сооружениях, но с увеличением количества электроники в транспортных средствах, они начали широко применяться в их контрольной системе. Так еще с 50х годов прошлого века почти все автомобили комплектовались автоматической системой включения света в салоне при открытии входной двери, с течением же прогресса на концевики применяемые в автомобиле стали возлагать все большее количество задач, так концевики ВАЗ 2114 находятся на входных дверях и багажнике.

Схема подключения и настройка

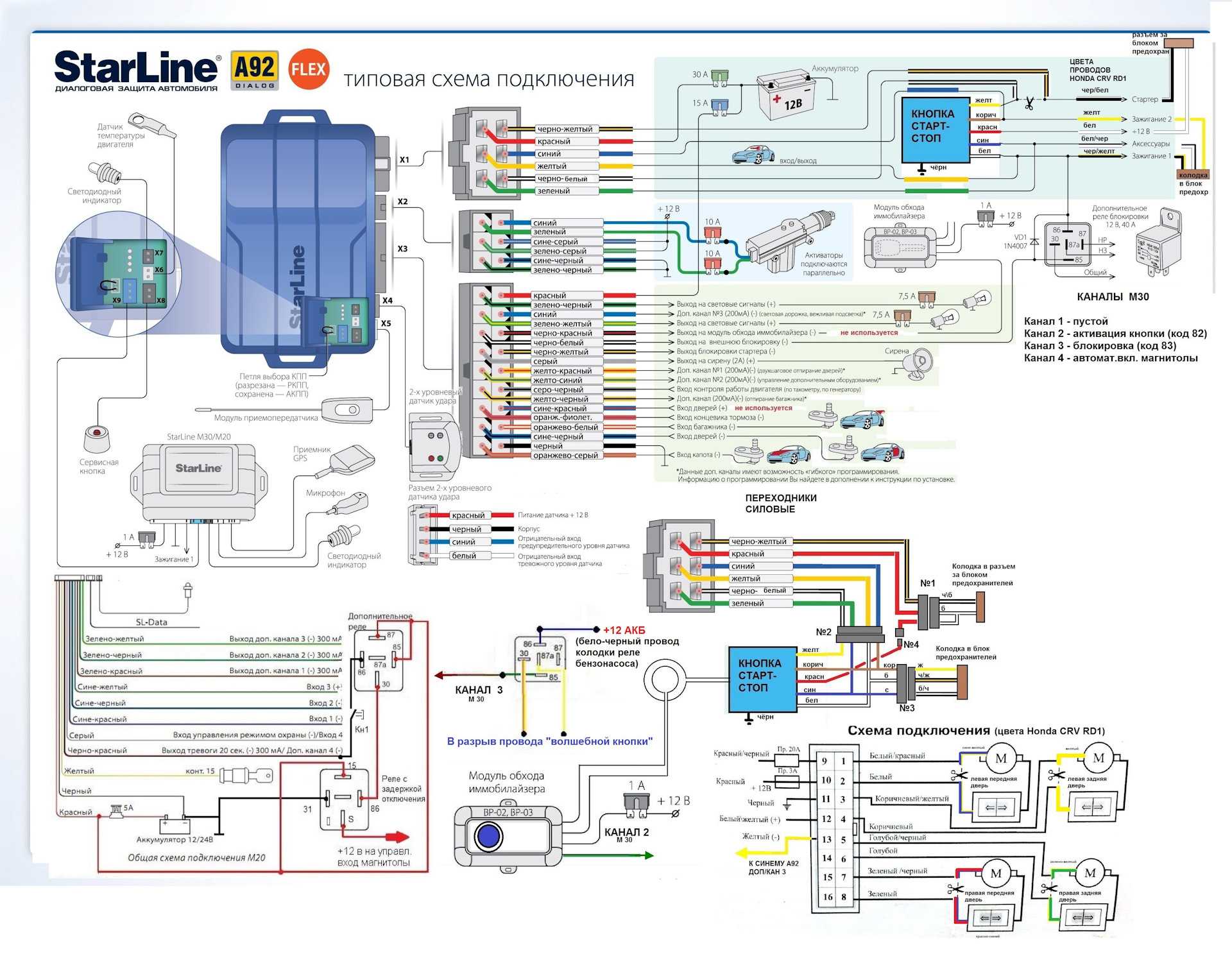

В базовой инструкции фирма Старлайн приводит схему, касающуюся модели А91:

Здесь показан жгут, идущий к торпедо. Разберемся с тем, что и куда подключается:

Диод, включенный в разрыв провода, должен проводить ток в направлении «к концевикам»;
Выше речь шла о диоде 1N5401;
Второй диод, соединяемый с проводом сигнализации, может иметь обозначение 1N4001 (он дешевле).

Теперь рассмотрим, что находится во втором жгуте, расположенном под первым:

От двух синих кабелей, показанных выше, делают Т-образные отводы и дотягивают шнуры к месту установки сигнализации. А в разрыв провода ручника устанавливают диод 1N4001. Катод этого диода «смотрит» в сторону переключателя. В завершении вы сделаете подключения:

«Зелено-желтый» и «зелено-черный» провода из разъема X3 соединяют с отводами поворотников.
Другой отвод, идущий от катода, подключают к «входу тормоза» сигналки Starline A91 Dialog. Шнур обозначен, как «оранжево-фиолетовый».

Было рассмотрено, как своими руками подключить все сигнальные провода. Очередь за силовыми.

Действия, перечисленные в этой главе, можно выполнить до установки сигнализации. Работоспособность штатного оборудования нарушиться не должна.

Подключение разъема автозапуска

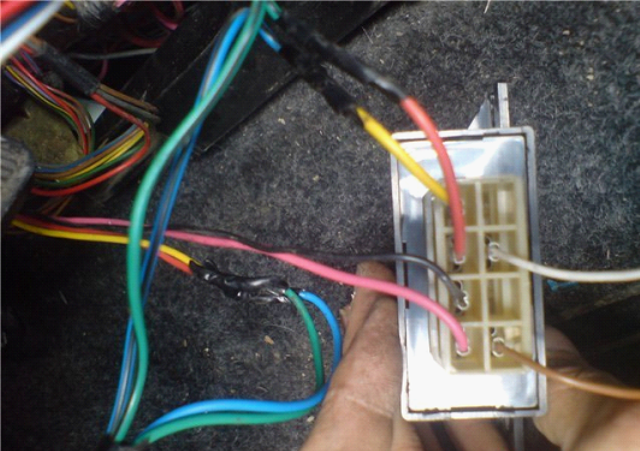

В машинах ВАЗ 2114, в отличие от «девяток», используется замок зажигания с тремя клеммами: 50, 15 и 30. Последняя соединена с АКБ, и с ней при повороте ключа замыкается контакт 15. Ну а 50-я клемма – это «выход» на стартер. Похожие обозначения использует не только ВАЗ.

Что касается модели 2114, накладка замка здесь крепится тремя саморезами, а также тремя метрическими винтами. Выкрутите их, и увидите следующее:

Согласно базовой инструкции, питание сигналки можно взять с контакта 30 (нужен Т-образный отвод). А «желтый» силовой кабель, выходящий из разъема X1, соединяют с клеммой 15. Дальше, если нужен автозапуск, то:

Соединения, указанные выше, должны выдерживать значительный ток (до 30 А);
«Красный» провод, идущий из замка зажигания, разрывают;
К модулю Starline A91 Dialog дотягивают отводы, идущие от точки разрыва;
Тонкий провод из разъема X1 должен соединяться с клеммой 50, тогда как силовой шнур в «черно-желтой» изоляции станет выходом на стартер.

Еще, как сказано в руководстве по установке, не забудьте разрезать петлю выбора КПП. Действие имеет смысл, если автозапуск используется.

Тем, у кого в авто был активирован иммобилайзер, придется установить обходчик. Можно купить блок BP-3 фирмы Starline, чтобы подключить его к «розовому» управляющему шнуру сигналки:

Все те, кто не хочет разрывать провод штатного считывающего устройства, изготовляют обходчик своими руками:

Дополнительная рамочная антенна содержит 50 витков провода ПЭЛ-0,3;
Внутренняя антенна блока должна содержать столько же витков любого провода;
Обе антенны объединяются в контур, размыкаемый контактами реле.

На этом инструкцию завершить нельзя. Не был рассмотрен метод подключения таходатчика.

Понятно, что рамочную антенну надо будет совместить со штатным считывающим устройством. А все антенны, прилагаемые к обходчикам Starline, к иммобилайзерам ВАЗ подходят плохо.

Провод в «черно-серой» изоляции, выходящий из разъема X3, соединяют с высоковольтным входом тахометра (см. рис.). Ваша сигналка от этого не сгорит, но сможет контролировать обороты:

Все охранные системы Starline, как оказывается, хорошо совместимы с любыми автомобилями ВАЗ. К модели A91 Dialog это относится тем более. Кстати, не забудьте подключить «массу» основного блока («черный» шнур разъема X3).

Программная настройка

Будем настраивать только функции, отвечающие за автозапуск. Задействовать режим программирования можно так:

Охрану отключают, ключ в замке переводят к метке «0»;
Кнопку Valet, подключенную к основному блоку A91 Dialog, нажимают 6 раз;
После шага «3» сразу включают зажигание;
Звучат 6 гудков;
Кнопкой Valet выбирают номер функции (см. ниже);
Чтобы установить требуемое значение, жмут соответствующую клавишу брелока.

Система работает в режиме Dialog, поэтому номер функции, а также ее значение будет отображаться на брелоке. Все опции, о которых идет речь, перечислены в таблице:

Сведения были взяты из инструкции по установке. Переключите значения следующих функций: 12-3, 11-4 и 9-3.

Чтобы задать значение «4», третью клавишу жмут до появления мелодии. Затем кнопку нажимают еще раз. Выбрав значение 4 для функции 11, лучше выполнить такую проверку:

«Желтый» шнур, идущий от блока А91 и соединенный с клеммой 15, временно отключают;
Запускают двигатель «с ключа»;
Светодиодный индикатор сигналки должен начать мигать.

Все эти советы приведены в штатной инструкции. Правда, там советуют отключать все провода, кроме трех.

Выбор охранной сигнализации для установки на отечественную машину

Функция дистанционного закрытия и отпирания всех дверей автомобиля обязательна для всех видов современных противоугонных сигнализаций. Без центрального замка установить сигнализацию невозможно, поэтому владельцы машин перед покупкой охранной системы вынуждены установить центральный замок.

Торговля предлагает автомобилистам сотни моделей противоугонных сигнализаций в большом ценовом и функциональном диапазоне.

При выборе автомобильной сигнализации для установки на отечественные машины главными критериями выбора для автовладельцев становятся:

Доступная цена охранной системы. Опытные автолюбители не покупают самые дешевые противоугонные сигнализации, сомневаясь в их долговечности, качестве работы. Большинство российских водителей предпочитает покупать автосигнализации из среднего ценового диапазона.
Функциональность системы. Достаточным набором опций обычные владельцы вазовских моделей считают комплектацию автосигнализации дистанционным брелком, двумя-тремя сенсорами, сиреной, кабелями для подключения.
Возможность самостоятельного монтажа. Для реализации этого требования на стадии покупки нужно интересоваться сложностью электронного блока управления охранной системой, подробными схемами и инструкциями по подключению противоугонной сигнализации. При самостоятельном монтаже желательно минимальное нарушение штатной электропроводки, не рекомендуется вмешиваться в работу существующих механизмов.

Владельцам моделей ВАЗовского производства не нужно беспокоиться о сложностях перепрошивки заводских защит, обходов штатных иммобилайзеров. Тем не менее, начинающим любителям автомобильного тюнинга специалисты не рекомендуют начинать работу с самостоятельной установки охранных систем, снабженных:

дистанционным запуском двигателя (удаленным включением мотора по температуре, таймеру);
кодированной диалоговой системой связи, GSM модулями;
многочисленными дополнительными опциями (запуском со смартфона, включением подогревателей, кондиционеров).

При желании установить на вазовскую модель полный набор охранных опций вам придется обратиться в специализированный сервис, где могут установить дополнительное оборудование.

Самостоятельно проще всего установить простую автомобильную сигнализацию с минимальным набором функций.
