Подогреватели тосола. как подключить подогреватель тосола? электрический подогреватель тосола

Последствия неправильной установки и эксплуатации предпусковых подогревателей 220 в

Залогом правильной работы подогревающих котлов является их правильная установка. Если обогреватель неправильно врезать в охлаждающую систему мотора, он не будет эффективно прогревать двигатель. В лучшем случае на это уйдёт очень много времени, если котёл врезан в большой контур охлаждения. Тогда ему придётся нагревать весь антифриз, а термостат уже будет бесполезен.

На заключительном этапе установки, важно правильно закрепить электрический сетевой шнур. Он не должен касаться движущихся узлов в моторном отсеке, а также подвергаться нагреву от движка. Лучше всего, если вилка или розетка выведена в районе решётки радиатора автомобиля

Она должна быть закрыта заглушкой, предохраняющей от попадания воды грязи. Шнуры с такими наконечниками можно приобрести в специализированных магазинах — там же, где продаются подогреватели

Лучше всего, если вилка или розетка выведена в районе решётки радиатора автомобиля. Она должна быть закрыта заглушкой, предохраняющей от попадания воды грязи. Шнуры с такими наконечниками можно приобрести в специализированных магазинах — там же, где продаются подогреватели.

Обогреватель нельзя включать при отсутствии жидкости в охлаждающей системе, иначе он выйдет из строя. Если плохо герметизированы места соединений патрубков, утечка приведёт к потере охлаждающей жидкости и перегреву мотора. Повреждение изоляции электрического провода чревато коротким замыканием при его подключении. Если же провести установку котла грамотно, соблюдая все рекомендации производителей — двигатели будут прогреваться быстро. Отзывы автомобилистов в скандинавских странах подтверждают эффективность и удобство таких устройств.

Даже если в регионе эксплуатации автомобиля относительно мягкие зимы, есть смысл в установке подогревателя. Главное, чтобы была возможность подключить его к сети 220 в. К тому же, стоят такие приборы совсем недорого. Установку сможет выполнить даже начинающий автомобилист, так как инструкции прописаны производителем отдельно для каждой модели авто. После этого, двигатель ещё долго будет радовать автовладельца безотказной работой. Да и садиться в прогретый салон, морозным утром, гораздо приятней. Актриса Райли Рид является счастливой обладательницей особенных способностей, позволяющих ей быстро и легко соблазнить любого человека. Начиная с томного взгляда и заканчивая красивыми изгибами обнаженного тела – все в ней буквально кричит о желании получить оргазм. О горячем характере Райли Рид красноречиво говорят подборки роликов на riley-reid.cc – актриса без капли стеснения устраивает яркие соло и участвует в страстном интиме. Однажды открыв видео с ней, будет сложно остановиться, ведь она будто завораживает зрителя своим телом и стонами.

Таким устройством интересуются водители, которые проживают и эксплуатируют автомобиль в регионах с холодным климатом. Попытки завести промёрзший мотор часто бывают проблематичны, поэтому о возможностях подогрева задумывались уже давно.

Отмечены попытки самостоятельного или промышленного изготовления таких устройств в 80 годы прошлого столетия. В продаже можно было встретить поддон картера автомобиля «москвич» с вмонтированным в нём электрическим нагревателем.

Если в-то время это были единичные попытки, то сегодня появились многочисленные промышленные устройства. Большое количество автомобилей в городах и других населённых пунктах невозможно по ряду причин гаражами.

Владельцы вынуждены их оставлять на открытых автомобильных стоянках, возле дома во дворах, в других не приспособленных для этих целей местах. А так как морозы от этого меньше не стали, вопросы использования предпусковых подогревателей двигателей от 220 с помпой весьма актуальны для многих владельцев машин.

Подогрев топливного фильтра тонкой очистки дизельного двигателя

Изготавливаемый подогреватель топливного фильтра является несъемным и должен собираться на фильтре, который будет непосредственно установлен на автомобиль.

ПОЛЕЗНО ЗНАТЬ

При отсутствии необходимых знаний и навыков следует доверить подключение топливного подогревателя профессиональному электрику. Некорректное внесение изменений в электрическую схему автомобиля может стать причиной пожара.

Первый способ

Основная цель данного способа заключается в создании нагревательного поля вокруг наружного контура фильтрующего устройства.

Что понадобится?

Для выполнения задачи потребуется:

• от 7 до 10 метров медной проволоки с сечением до 1 мм (можно использовать нихромовый материал);
• четырехпиновое реле;
• предохранительное устройство на 10 ампер;
• термостойкий герметик либо стеклоткань;
• две стяжки либо сантехнические хомуты;
• кнопка активации и отключения устройства;
• соединительные электроцепи соответствующей длины;
• элементы для пайки кабелей — канифоль, олово и паяльник.

Алгоритм действий

Самостоятельная работа по установке и подсоединению жидкостного нагревателя производится так:

1. На первом этапе нужно смазать стеклоткань герметиком, после чего приклеить материал к наружной стороне корпуса фильтрующего устройства.
2. Затем данная конструкция просушивается на протяжении 24 часов.
3. Корпусный элемент обматывается с применением проволоки, а концы фиксируются посредством хомутов.
4. Затем сделанная катушка, промазанная герметиком, обматывается стеклотканью.
5. Полученная конструкция просушивается.
6. На концы проволоки припаиваются клеммные зажимы для подключения электролиний.
7. Производится сборка устройства в соответствии с приведенной схемой.

Второй способ

Основное отличие по сравнению с первым способом заключается в том, что в данном случае применяется готовое подогревательное оборудование. В качестве такого устройства используется система обогрева боковых зеркал либо специальный гибкий нагреватель.

Что понадобится?

Для выполнения задачи потребуются:

• изоляция;
• проводники соответствующей длины;
• кнопка для активации и отключения оборудования;
• четырехпиновое реле;
• фольгированная теплоизоляция толщиной 0,5 мм;
• плавкое предохранительное устройство на 10 ампер;
• сантехнические или пластиковые хомуты либо кусок проволоки.

Алгоритм действий

Установка электрического нагревателя топливного фильтра производится так:

1. Нагревательная нить или специальный материал наматывается на фильтрующее устройство. Выполняется фиксация с применением изоляции.
2. Производится подключение и укладка проводки.
3. Выполняется крепление термоизоляционного материала поверх нагревательного устройства.
4. Производится фиксация получившейся конструкции посредством хомутов либо проволоки.
5. Полученное устройство подключается к аккумулятору.

Источник — https://kodobd.top/podogrev-dvigatelya-svoimi-rukami/

Как изготовить обогреватель для машины своими руками и запитать его от прикуривателя: инструкция

Принцип работы тепловентиляторов основан на формировании теплового потока за счет обдува нагретого тела. Воздушный поток генерирует вентилятор, а в качестве источника тепла выступает керамический нагревательный элемент. Ранее встречались модели с трубчатыми электронагревателями и нихромовыми спиралями.

Подбор компонентов

Оформить дополнительный обогрев салона автомобиля зимой своими руками можно из подручных средств. Одна из простых схем включает компоненты, доступные любому изобретателю:

• Электрическая распределительная коробка IP65, которая служит в качестве корпуса.
• Нихромовая спираль для бытовой электрической печи, выполняющая роль нагревательного элемента.
• Осевые вентиляторы в количестве двух штук.
• Две клеммных колодки для крепления отрезков спиралей и увязывания их соединительными проводами.
• Провод сечением не менее 2,5 мм2.
• Разъем для прикуривателя.
• Кнопка-выключатель.

Установка агрегата для обогрева требует проведения мероприятий по его регулярному техническому обслуживанию. Следующие действия необходимы в процессе эксплуатации:

• проверка распыла – для этого включают подогреватель;
• внимательно осмотреть всю поверхность подогревателя;
• продувка отверстий – в полости форсунки и всего корпуса;
• проверка правильности подтяжки болтов, крепежных гаек и насоса;
• разборка форсунки и очистка ее частей в нефтепродуктах;
• очистка приборов;
• промывка горелки, свечей накаливания;
• промывка фильтров клапана;
• очистка труб топливного насоса.

Оборудование для нагрева упрощает использование автотранспортного средства, продлевает эксплуатационный срок двигателя. Приобретение оправдано.

От чего зависит мощность предпускового подогревателя?

В первую очередь мощность предпускового подогревателя связывают с предельной частотой устройства. Обычно данный параметр лежит в пределах 50 Гц, однако возможны его отклонения. Дополнительно учитывается диаметр поршня. Его размер в конечном счете влияет на скорость циркуляции потока.

Чем выше рабочая мощность прибора, тем быстрее набирается температура. Обычно в двигателе тосол способен прогреваться до 60 градусов. Среднее время нагрева составляет 3 минуты. В данном случае многое также зависит от места расположения предпускового подогревателя. Как говорилось ранее, он должен быть надежно закреплен и не обдуваться.

Предпусковой подогреватель Лунфэй в сравнении

На PartReview доступны 5 сравнений предпусковых подогревателей Лунфэй c другими производителями.

Подогреватель Лунфэй не обязательно оставлять включенным на всю ночь, он без особых труднастей разогреет Ваш двигатель за достаточно короткий промежуток времени по сравнению с классическими «резервуарниками», работающие по принципу естественной термосифонной циркуляции.

Общие рекомендации и описание метода последовательной установки подогревателя на двигатель:

Подогреватель необходимо врезать в систему охлаждения, где жидкость идет от отопителя салона к блоку цилиндров (рис.-1). Как правило этот участок можно отследить по шлангам толщиной около 20мм идущих от двигателя автомобиля, в сторону салона авто (при работающем, прогретом автомобиле и включенном вентиляторе печки впускной шланг горячее, чем выпускной.

Место для установки и крепления подогревателя нужно выбирать ниже, относительно радиатора печки салона, чтобы исключить завоздушивание подогревателя. В целях удобства и разнообразности мест размещения, рекомендуется использовать дополнительные шланги для установки, чтобы сохранить целостность и длину родных.

Работа подогревателя Лунфей не зависит от установленного положения, что расширяет список мест для установки. Подогреватель лучше крепить к корпусу автомобиля, если не возможно, то найти другие возможные места, обдумав и исключив при этом возможность возгорания подогревателя, шлангов и провода сетевого питания (не нужно крепить близко к выхлопному коллектору). Так же нужно исключить возможность ударов подогревателя о другие части автомобиля во время езды.

Как мы уже говорили перед процессом установки необходимо определить входной и выходной шланги отопителя салона (можно по схеме в инструкции автомобиля), либо по разнице температур шлангов при работающем двигателе и включенном вентиляторе отопителя, далее выбрать место установки подогревателя и рассчитать расстояние для шлангов.

Слить охлаждающую жидкость из системы охлаждения или пережать патрубки зажимами (в районе монтажа). Снять шланг через который охлаждающая жидкость идет от отопителя салона (печки) непосредственно к двигателю. С помощью штуцеров соеденить подготовленные два шланга к освободившимся выводам охлаждающей жидкости. Прикрепить к свободным выводам шлангов подогреватель, соблюдая направление потока в контуре и направление прокачки жидкости в самом подогревателе, после чего заполнить систему охлаждения охлаждающей жидкостью.

По ниже размещённой схеме (Рис.-2), представлен аналогичный метод последовательной установки подогревателя, где охлаждающая жидкость идет от блока цилиндров к отопителю печки (паралельный патрубок отопителя печки.

Важно. Убедитесь, что вся система охлаждения заполнена жидкостью, так как завоздушивание контура отопителя салона может привести к выходу из строя подогреватель

Не запускайте подогреватель сразу после установки, необходимо, что-бы охлаждающая жидкость заполнила всю систему охлаждения, а для этого необходимо дать двигателю поработать некоторое время. При прогретом двигателе воздух из печки должен быть горячим!

Складывается мысль, что конструкция подогревателя может создавать небольшое сопротивление потоку охлаждающей жидкости при работе двигателя, но по многочисленным отзывам, действие этого фактора ничтожна мала относительно отопления салона. И на наш взгляд, сопротивления практически нет.

Необходимо следить, что бы во время работы подогревателя был открыт краник печки т.е. регулятор уровня температуры в салоне стоял на максимуме.

Параллельный способ установки подогревателя, относительно выше описанного, представляется более сложным.

Параллельная установка подогревателя Лунфей характерна освобождение малого круга обращения охлаждающей жидкости от сопротивления подогревателя, в таких моментах, когда внутреннее сечение контура отопителя салона явно больше внутреннего диаметра штуцеров подогревателя. Этот вид монтажа требует более изощренных инженерных решений в области гидродинамики и слесарного дела.

Основные сложности установки:

Возможные способы установки:

Другие разновидности предпусковых подогревателей

Кроме электрических нагревателей, выпускаются также другие устройства, отличающиеся принципом действия. Главным их преимуществом является полная автономность работы.

Автономные подогреватели моторов

Устройства этого типа работают на том же топливе, что и двигатели автомобилей. Преимущество автономных устройств — в том, что они могут разогреть силовой агрегат в любом месте, не требуя дополнительного источника энергии

Такое качество важно при эксплуатации автотранспорта в труднодоступных районах Сибири и в других местах, где нет близкого доступа к источникам электроэнергии. Недостатком автономных предпусковых нагревателей является более сложная конструкция и высокая цена, по сравнению с электрическими

Кроме того, их сложнее установить из-за большего количества коммуникаций, а также более крупных габаритов и веса.

Автономные устройства могут работать на бензине и солярке

Основное назначение таких устройств — разогрев мощных дизелей и дизтоплива при температурах ниже -15 °C. Выпускаются две разновидности автономных нагревателей — жидкостные и воздушные. Жидкостные могут потратить от 0.5 до 1 литра топлива за час работы. Нагрев происходит быстро, за 15–20 минут. Всей работой управляет электронный управляющий блок (ЭБУ) в автономном режиме. Воздушные устройства более экономичны и тратят до 250 грамм горючего за час работы. Но их основное назначение — нагрев салона, а не силового агрегата.

Видео: работа, достоинства и недостатки автономных подогревателей

Тепловые аккумуляторы

Конструкция представляет собой большой термос, сохраняющий тепло нагретой охлаждающей жидкости до двух суток. Когда требуется запустить мотор, включается электронасос, который закачивает горячий тосол в малый контур охлаждения. При этом движок нагревается всего за несколько минут. Достоинство — автономность и отсутствие потребности в дополнительной энергии. Недостаток — большой объём конструкции. Такие аккумуляторы, под торговыми марками «Гольфстрим», «Автотерм» и другими, производятся в России.

Аккумулятор тепла — это двухкорпусной цилиндрический сосуд с высокоэффективной вакуумно-порошковой изоляцией

Подогреватели дизельного топлива

Кроме приборов, нагревающих двигатели, производятся также модели, подогревающие топливные системы дизельных двигателей. На сильном морозе солярка может загуститься так, что дизель не удастся запустить. Такие подогреватели нагревают дизтопливо до приемлемой температуры. Питаются от аккумуляторов, напряжением постоянного тока 12 в. Такие приборы, марки «Номакон», производятся в Беларуси. Выпускаются в нескольких модификациях, устанавливаемых в разных узлах топливной системы.

Устройства отличаются простотой конструкции, легко подключаются и недорого стоят

Тепловые аккумуляторы

Тойота Приус оснащена такими устройствами. Что они из себя представляют? Тепловой аккумулятор – это термос, в который собирается определенный объем теплой охлаждающей жидкости. Когда двигатель заводится, из теплового аккумулятора в систему охлаждения впрыскивается собранная жидкость. В среднем, температура всей жидкости системы охлаждения повышается на 10-15 градусов, что дает возможность работать двигателю без особой нагрузки. Кстати, тепловые аккумуляторы могут сохранять охлаждающую жидкость в теплом состоянии до 2 суток.

Очевидно, что метод имеет право на жизнь. Тем более, при использовании таких аккумуляторов, не требуется дополнительно затрачивать электроэнергию или  топливо.

Монтаж автономного приспособления

Установка автономных подогревателей двигателя – более сложный процесс, так как само приспособление состоит из нескольких деталей. Монтаж делается в несколько этапов:

• отключают и извлекают аккумуляторную батарею;
• находят место для крепления устройства под капотом (это может быть пространство, где находится бачок омывателя фар, но тогда его заранее нужно переместить);
• снимают бензобак и устанавливают топливозаборник, причем трубка для обеспечения горючим топливного насоса фиксируется к кузову снаружи;
• монтируют насос, используя гасящую колебания прокладку;
• в салоне около приборной доски на двустороннюю липкую ленту крепят таймер (идет в комплекте с устройством) и протягивают к нему провод;

• к подогревателю фиксируют патрубки антифриза и трубку для избавления от выхлопных газов, которую выводят через проделанное отверстие в колесную арку;
• подогреватель соединяют со шлангом для подачи топлива и устанавливают на место;
• сливают часть охлаждающей жидкости;
• соединяют подающий и принимающий патрубки устанавливаемого прибора к тем же трубопроводам отопителя салона, используя тройники;
• места контактов скрепляют хомутами;

Ещё на InDrive.Net:

Как устроена ходовая часть авто, ее разновидности и вероятные проблемы

• заливают охлаждающую жидкость, чтобы ее уровень соответствовал норме;
• устанавливают блок предохранителей и реле, регулирующие работу вентилятора внутри салона;
• протягивают провода и подключают их к бортовой сети машины;
• прикрепляют выхлопной вывод подогревателя, соединяют его с резонатором и глушителем;
• возвращают на место и подключают аккумулятор.

Приведенная выше процедура монтажа автономного подогревателя используется для бензинового двигателя, но подходит и для дизельного. Во втором случае патрубки от прибора до отопителя салона стоит разместить как можно ближе к топливным магистралям самого мотора. Это поспособствует более эффективному прогреву в мороз.

Дистанцию между топливным насосом и баком нужно делать примерно в 1 метр или чуть больше. А для подачи горючего к новому приспособлению лучше использовать трубопровод низкого давления с тройником.

Подогреватель дизеля

Установка подогревателя

Общие рекомендации по установке подогревателя

Внимание: все инструкции носят рекомендательный характер. По конкретной модели автомобиля советуем проконсультироваться у специалиста

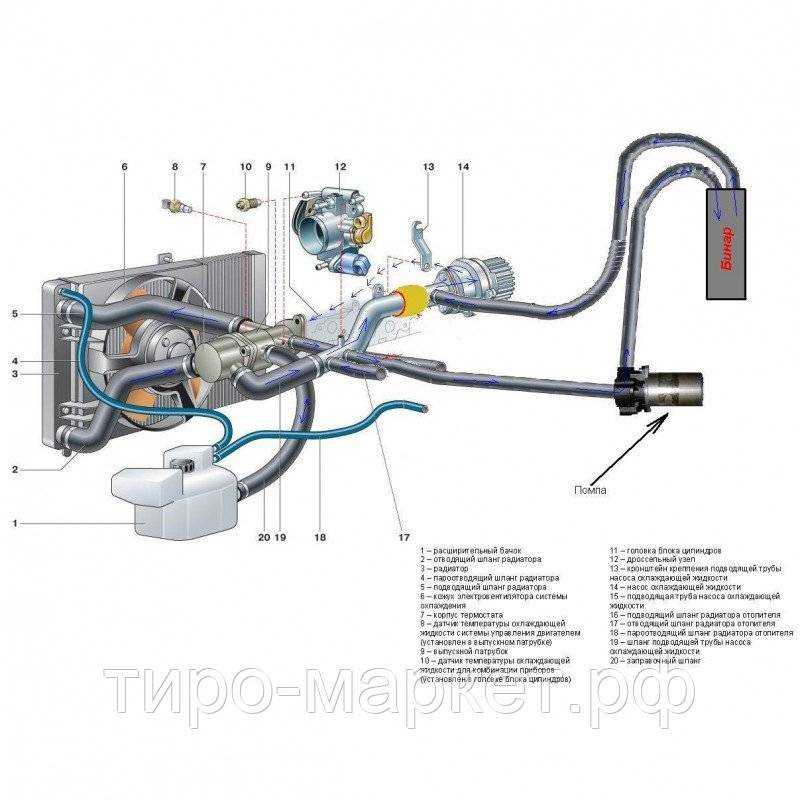

Установка предпускового подогревателя Лунфэй. Общая схема.

• Подогреватель Лунфэй не нужно оставлять включенным на всю ночь, рекомендуется использовать таймеры или выключатели на 220В (соответствующей мощности. ) которые в назначенное время включат подогреватель;
• Подогреватель необходимо врезать в систему охлаждения, где жидкость идет от блока цилиндров к отопителю салона. Как правило этот участок можно отследить по шлангам толщиной около 20мм идущих от двигателя автомобиля и уходят в сторону салона авто (при работающем, прогретом автомобиле и включенном вентиляторе печки впускной шланг (искомый) горячее, чем выпускной;
• место для установки и крепления подогревателя нужно выбирать как можно ниже, от радиатора отопителя салона, чтобы исключить завоздушивание подогревателя;
• в целях удобства и разнообразности мест размещения, рекомендуется использовать дополнительные шланги для установки, чтобы сохранить родные;
• работа подогревателя Лунфей не зависит от установленного положения, что расширяет список мест для установки;
• подогреватель Лунфэй необходимо закрепить к корпусу автомобиля, если не возможно, то найти возможности закрепления в других местах, обдумав и и исключив при этом возможность возгорания подогревателя, шлангов или провода питания (не нужно крепить к коллектору глушителя). Так же нужно исключить возможность ударов подогревателя о другие части автомобиля во время езды;
• подогреватель Лунфэй необходимо подключать к качественной сети 220В – со всеми защитными механизмами от короткого замыкания;
• конкретно по Вашей марке автомобиля рекомендуется проконсультироваться у специалистов;

Установка последовательным способом

Установка подогревателя Лунфэй последовательным способом представляет собой “врезку” подогревателя как “дополнительной (удлинительной) трубы”, только с теном и помпой.

Процесс установки:

Определить входной и выходной шланги отопителя салона (либо по схеме(инструкции автомобиля) либо по разнице температур шлангов при работающем двигателе и включенном вентиляторе отопителя)
Выбрать место установки подогревателя (см

общие рекомендации) и рассчитать расстояние для шлангов;
Слить охлаждающую жидкость из системы охлаждения;
Снять шланг через который охлаждающая жидкость идет от двигателя непосредственно к отопителю салона (печке);
Установить подготовленные два шланга к освободившимся выводам охлаждающей жидкости;
Прикрепить к свободным выводам шлангов подогреватель Лунфей;
Заполнить систему охлаждения охлаждающей жидкостью; Важно: убедитесь, что вся система охлаждения заполнена жидкостью. Завоздушивание может привести к выходу из строя подогревателя

Не запускайте подогреватель сразу после установки, необходимо, чтобы охлаждающая жидкость заполнила всю систему охлаждения – для этого необходимо дать двигателю поработать некоторое время. При прогретом двигателе воздух из печки должен быть горячим!

Достоинства и недостатки:

• простота установки;
• простота использования;
• создает небольшое сопротивление потоку охлаждающей жидкости при работе двигателя. По многочисленным отзывам действие этого фактора ничтожна мало относительно отопления салона и работы системы охлаждения;
• Необходимо следить, что бы во время работы подогревателя был открыт краник “Печки”. Т.е. регулятор уровня температуры в салоне стоял на максимуме;

Параллельный способ установки подогревателя Лунфэй

Параллельная установка подогревателя Лунфей предполагает освобождение малого круга обращения охлаждающей жидкости от сопротивления подогревателя. Этот вид монтажа требует более изощренных инженерных решений в области гидродинамики и слесарного дела.

Основные сложности установки:

• Откуда делать забор охлаждающей жидкости – это должно быть место около нижней линии уровня охлаждающей жидкости;
• подбор или изготовление необходимых тройников и патрубков для новой системы;
• учет того, что “запараллеливание” малого круга охлаждения, может сказаться на падении давления жидкости в отопителе салона автомобиля и как следствие понижение температуры отопления – необходима установка дополнительного клапана или краника;

источник

Предпусковой подогреватель двигателя: какой выбрать и как установить

Эффективнейшим считается вариант с питанием от сети. В этом случае не идет речь об автономности. Но при доступе это очевидное решением по следующим причинам:

• существенно дешевле автономных накопителей (“Гидроника”, “Вебасто” и пр.);
• при подключении к бытовой сети автоприборы требуют меньше топливных затрат;
• 220 Вольт позволяют быстрее прогревать мотор (это упрощает пуск и эксплуатацию авто).

Установка электрического подогревателя двигателя 220В продлевает “жизнь” элементов ДВС и уверенно обеспечивает запуск мотора в сильный холод. Термоэлемент, вмонтированный в малый круг, позволяет прогреть хладагент в морозы. При достижении жидкостью определенной температуры специальное реле отключает агрегат от сети. Благодаря этой функции охлаждающий раствор не перегревается.

Установка обогревателя двигателя 220В своими руками — относительно легкий процесс с хорошим результатом, если все сделать правильно. Для уверенности найдите подробное видео, где представлена пошаговая инструкция. Также изучите инструкцию к системе подогрева, которую вы будете ставить — у каждой модели есть особенности.

Итого

Дополнить зимой штатный обогрев салона сконструированным своими руками автомобильным тепловентилятором – одно из простых решений. Его проще реализовать, нежели установить подогрев сидений на Лада Гранта бедной комплектации. Значение тепловой установки в создании внутреннего микроклимата исключительно вспомогательное ввиду невысокой эффективности подобного подогрева. Преимущество в сравнении с магазинными вариантами – надежность, меньшая стоимость, ремонтопригодность.

Изделие собирается из нихромовых спиралей диаметром 0,6 мм, вентиляторов, «клеммников», проводов, разъема для прикуривателя и кнопки. Большая часть элементов умещается в корпусе. Питание осуществляется от розетки прикуривания. Токовая нагрузка – не более 15 А. Эффективная мощность – порядка 150 Вт.

Альтернативное решение – сделать автообогреватель из фена. Двигатель изделия рассчитан на 12 В. Нагревательные элементы придется разрезать на несколько участков и соединять параллельно, предварительно измерив величину силы тока. Фен следует подключать исключительно через реле.
