Пропала искра на ваз 2109 (карбюратор): возможные неполадки и их устранение

Распределитель зажигания и датчик Холла

Что касается трамблера, то наиболее частой его неисправностью является пригорание контактов, расположенных внутри крышки. Кроме этого, выйти из строя может и бегунок, «разносящий» напряжение.

Открутите два винта и снимите крышку с трамблера

Обратите внимание на состояние контактов. Если они сильно пригорели, деформировались, посыпались – замените крышку

Осмотрите и бегунок. Он также может пригорать и деформироваться. В случае необходимости замените и его.

Не лишним будет проверить так называемый «уголек». Это графитовый контакт высоковольтного провода. Если он поврежден, напряжение перестает поступать на бегунок. В результате все четыре свечи оказываются обесточенными.

Датчик Холла встроен в распределитель. Проверить его, не снимая, можно также при помощи вольтметра. Щупы прибора необходимо подсоединить к зеленому и черно-белому проводкам, идущим от датчика к разъему. Прокручивая маховик при помощи отвертки (в окошке на картере сцепления), снимите показания вольтметра. Они должны колебаться в пределах от 0,4 до 12 В. Если все так и происходит – датчик в порядке. Ну, а если нет – устройство нужно заменить.

Вот, в принципе, и все распространенные неисправности, по которым у «девятки» нет искры. ВАЗ 2109, как видите, не такой уж и сложный автомобиль в этом смысле: немного времени, немного теории, нехитрый инструмент, и ваша машина снова в строю!

Причиной невозможности запуска бензинового двигателя бывает отсутствие искры зажигания. Чтобы знать, как определить неисправность в системе зажигания ВАЗ 2109 (карбюратор) и восстановить её работоспособность, уделите всего пару минут.

Причины пропадания искры в карбюраторе ВАЗ 2109

В качестве основных причин, по которым исчезает искра в карбюраторе «девятки» специалисты определяют следующие:

Нарушение работоспособности коммутатора.
Некорректное функционирование «датчика Холла». Проверка исправности данного элемента выполняется посредством вольтметра или лампы. Результатом, позволяющим утверждать о работе датчика в штатном режиме, служит яркое горение, чередующееся с угасанием, либо слабое свечение лампы при проворачивании трамблера.

Выход из строя катушки зажигания, окисление контактов (проводов) питания, пробой высоковольтного провода, загрязнение контакта под «бегунком» и т.д.
Нарушение работоспособности замка зажигания.

Кроме того, существует еще несколько проблем, так или иначе связанных с системой зажигания, а, следовательно, с образованием искры. В первую очередь это – образование черного налета (нагара) на контактах свечей зажигания. Это не только неприятный, но и довольно распространенный фактор, способствующий существенному увеличению расхода топлива.

Главными причинами возникновения такого нагара являются: неполное закрытие воздушной заслонки карбюратора, требующий замены воздушный фильтр, низкий уровень компрессии (величины воздушного давления) в цилиндрах силового агрегата, нарушение регулировки элементов клапанной системы и т.д. Косвенное влияние на степень образования нагара может оказывать и недостаточный уровень моторного масла.

Не последнюю роль в процессе генерации искры в карбюраторе «ВАЗ 2109» играет и правильно выставленный угол опережения зажигания. Предлагаем упрощенную технологию его выставления без применения специального оборудования (стробоскопа):

Ослабляем крепление трамблера до возможности его свободного проворачивания.
Запускаем силовой агрегат автомобиля и дожидаемся достижения максимальных оборотов коленчатого вала в режиме «холостого хода».
Поворачиваем трамблер на одно деление в отрицательную сторону.
Глушим двигатель.
Фиксируем трамблер.
До упора вкручиваем винт регулировки «качества» горючей смеси.
Откручиваем винт «качества» на 1/3 оборота и наращиваем количество оборотов до 820-850 в минуту.

В данном разделе нашей статьи мы предлагаем понятную и доступную большинству автолюбителей инструкцию по регулировки системы зажигания «девятки». Она включает в себя выполнение следующих мероприятий:

Устанавливаем коленчатый вал двигателя в верхнюю мертвую точку (ВМТ). Крышка блока цилиндров имеет три специальных метки, соответствующих определенным значениям угла опережения:

– 100 (первая);

-50 (вторая);

– 00 (третья).

Совмещаем метку, расположенную на шкиве коленвала с меткой на крышке блока. Корпус распределителя фиксируется в нулевом положении октан-корректора. Контакты должны находиться в разомкнутом состоянии (проверяется при помощи 12-ти вольтовой лампы, контакты которой соединены с контактом низкого напряжения и контактом «массы»).
Если контакты не размыкаются (лампа не загорается) выполняем следующие манипуляции:

– отворачиваем стопорную гайку, фиксирующую пластину распределителя;

– поворачиваем корпус распределителя походу часовой стрелки;

– медленно поворачивая корпус в обратном направлении до момента загорания лампочки.

Удерживая корпус распределителя в полученном положении, заворачиваем стопорную гайку пластины крепления.

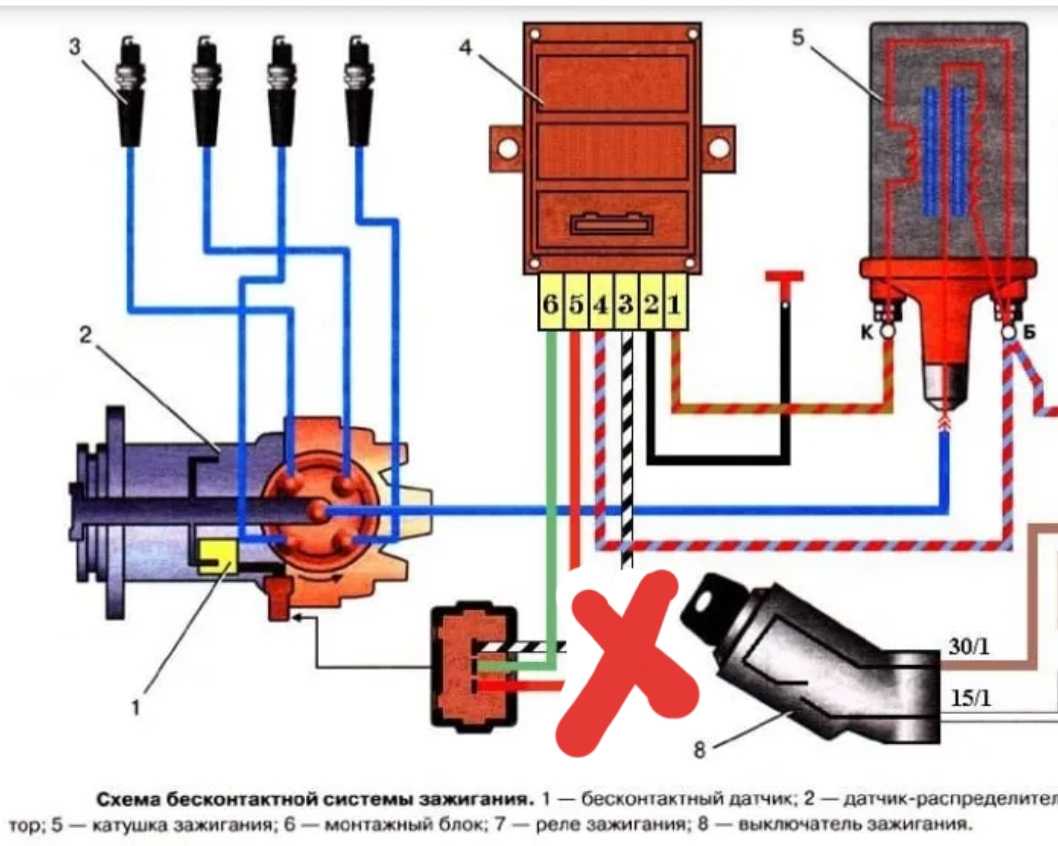

Принцип работы понятен. Все неисправности системы зажигания ВАЗ 2109 связаны с выходом из строя одного из вышеназванных элементов. Если пропала искра на ВАЗ 2109 карбюратор, значит, имеется неисправность:

коммутатора;
датчика Холла;
ремня ГРМ;
катушки зажигания;
группы контактов замка зажигания;
контактов крышки трамблера;
свечей («залитые», обгоревшие);
проводки цепи.

Если неисправен коммутатор, то величина напряжения на катушку не преобразуется. Вышедший из строя датчик Холла не подает ток на коммутатор. В случае обрыва ремня ГРМ работа системы сбивается, ЭМП не образуется. Сломанная катушка останавливает ход цепи на себе, контакт распределителя не получает напряжения. Поврежденные контакты крышки трамблёра не дают подать напряжение на свечу.

Электроды свечей могут не образовывать искру из-за нагара или влаги на них. Бывает, что виновник — первый элемент цепи: замок зажигания. Поломка в его контактной группе не запускает стартер. Также возможен вариант, когда произошло банальное повреждение проводки, из-за чего связь элементов пропадает.

Сообщества › УАЗоводы › Блог › Не заводится (очень плохая искра)

Добрый вечер! Есть у меня УАЗ 31512. Взял его недавно, хочу делать под себя, тут пока ещё не зарегистрировал. Сегодня УАЗ ни с того ни с сего вдруг заглох. Попытки завести его удачей не увенчались. Вывернул свечи, проверить искру, искра очень слабая и не постоянная. Свечи поменял неделю назад на новые, проверил на старых свечах искра также очень дохлая и не постоянная. Крышка трамблёра новая, в чём ещё может быть причина не знаю, в электрике не силён. В итоге дотащили меня до дома на галстуке. Куда лезть и в чём копать? И самое главное в какие деньги это может вылиться?

Комментарии 40

Сегодня приезжал электрик. Проблема найдена, карбюратор кидает столько топлива что заливает свечи, сегодня купил новые свечи, поставил и уаз завёлся. Теперь надо найти хорошего карбюраторщика.

Зажигание-то какое? Контактное, бесконтактное?

Еслиб я сам знал=) Как отличить контактное от бесконтактного?

Зажигание посмотрел, бесконтактное стоит. Какова примерная стоимость зажигания АТЭ-2 на Уаз? И сложно ли его заменить?

вот сегодня поставили такую систему, трамблер на датчике холла, катушка 2108 и комутатор, выставили по скрабоскопу, новые броники и свечи, но вот незадача, холостого нет только на подсосе, как быть, карб настраивали пол года назад, делать его заного.

После выставления трамблера по стробоскопу на метку надо его еще ручками подкрутить обязательно. И да, как все работало до замены?

как сказать не знаю, вобщем стояло у меня подводное зажигание и вроде все гуд, но начал трамблёр выделываться и скрежет с него идти, в итоге в поездке опять начал скрежетать, снял и немного покрутил и помазал его, но попер дымок, свечи чернели и решил не париться больше с этим зажиганием и поставил вот это, как писал выше, сегодня подрепетировали карб, стал ехать и держать холостой, но вот когда снимаешь броник со свечи, 1.2 глохнет а 3 не реагирует как то ну слабо, 4 тоже не сказать чтоб были измененияч так чуток, голову делали но клапан один таробанит, вобщем как то так.

Тарабанит клапан не криминал. Вот пережатый — это зло, прогореть может. Черные свечи = перелив бенза, зажигалка тут не причем же. Надо бы прокладку впускного коллектора пролить водой. Прокладку карба тоже, кстати. И оси дросселей. И мотор на холостых не должен трястись вообще. И если поднести руку к выхлопной, ни на холостом, ни на оборотах не должно быть плевков. Я б поставил зажигалку чуть попозже и смотрел бы карб, похоже, он вместо смеси бодягу какую-то делает.

воющем сегодня тестил карб отрегулированый и зажигание, завел утром не сразу, но завел, прогрел и поехал, работа двигуна намного лучше, тянет тоже не плохо, единственное что, нажатие резко на газ, слегка как бы подглохнет или захлебнеться и опять обороты в норме, бежит машина не плохо, вот только сегодня заметил новую проблему, бензонасос пекар и как оказалось кривой по плоскости, пришлось ровнять и снимал шток выбивая шплинт, а он был залит парафином что ли, а я все собрал и этот шток не чем не закрыл и вот сегодня в горку попер а машина встала, кое как спустился и открыв капот, смотрю а бенза нет в фильтре, начал качать и тут смотрю шток вылез и видимо из за него и не качал, шток вбил и замазал герметиком, вобщем пока все работает.

Провал при резком нажатии — ускорительный насос в карбе или зажигалку покрутить. Заодно расход уменьшится — машин не едет, давим педаль больше, расход растет, а толку мало.

Пошаговая инструкция

Соблюдая определенную последовательность в своих действиях, вы в итоге сумеете своими силами определить, почему двигатель не заводится или возникают с этим проблемы.

Этап ремонта	Ваши действия
Поверните ключ зажигания, проверьте стартер	Если ключ поворачивается, стартер крутит, тогда причина точно не в этом. Даже если мотор не заводится. Отказ в работе стартера говорит о необходимости его замены
Проверьте уровень топлива в баке	Ориентироваться только на показания датчика не стоит. Он порой обманывает. Не раз было так, что автовладелец облазил практически всю машину, перебрал карбюратор, а в итоге оказалось, что просто закончилось топливо. Пусть это смешно, но самому убедиться в наличии топлива в бензобаке все же стоит
Убедитесь в наличии искры	Извлеките любую из свечей зажигания, подключите к высоковольтному проводу и прикоснитесь к массе (двигателю). Вам потребуется напарник, который будет сидеть за рулем и крутить стартер. Если искра на наконечнике появляется, все хорошо. Ее нет? Винив блок коммутации и меняем коммутатор на новый.
Проверьте искру на центральном проводе от катушки	Применяется аналогичный свече зажигания метод проверки. Если искры при этом не обнаружится, скорее всего, вышла из строя катушка. Замените элемент
Если сейчас морозы на улице, в бензине может оказаться вода, превратившаяся в итоге в лед. Чтобы проверить это, откройте воздушный клапан и нажмите несколько раз на кнопку топливного насоса. Появившиеся звуки булькания говорит о том, что бензин идет на карбюратор. Отсутствие булек не позволит завести карбюратор на холодную, поскольку топливо частично замерзло. Тут придется поменять бензонасос
Фильтр тонкой очистки	Посмотрите на состояние фильтра. Если на нем появились трещины, повреждения и прочие видимые дефекты, элемент придется заменить
Шланги подачи бензина	Убедитесь, что шланги, подающие бензин от насоса к двигателю целые. В случае дефектов, повреждений, трещин они обязательно меняются на новые
Свечи зажигания	Мы уже проверили искру. Теперь выкрутите все свечи, осмотрите их на предмет наличия следов нагара. Если свечки оказались черные от нагара, залились бензином, чистить агрегаты с помощью обычной наждачной бумаги не имеет смысла. Эффекта нужного вы не достигните. Единственное решение по восстановлению — накаливание их на газовой плите. Если не хотите опробовать такой метод, просто установите новый комплект качественных свечей зажигания
Высоковольтные провода трамблера	Снимите их, проверьте на предмет целостности, отсутствия повреждений. Если таковые имеются, покупайте новый комплект и устанавливайте на автомобиль
Крышка трамблера	Наличие внутри нее сколов, опаленных контактов говорит об износе, потере функциональности. Выход один — поменять устройств. Одновременно с крышкой стоит поменять бегунок
Датчик Холла	Достаточно часто карбюратор не заводится именно из-за неисправного датчика Холла. Он удерживается на трамблере двумя болтами. Открутите крепежи, отключите провода и поменяйте старый датчик на новый. Соберите все обратно, проверьте работоспособность карбюратора
Расположение высоковольтников трамблера	Не редко невнимательные мастера или малоопытные умельцы, ремонтирующие свою машину самостоятельно, допускают ошибки при обратной сборке трамблера. У высоковольтных проводов должно быть определенное подключение. Провод, помеченный на крышке цифрой 1, идет от крайнего левого (первого) цилиндра, по часовой стрелке далее идет 2 цилиндр, потом 4, и только затем 3. Перепутав расположение, автомобиль начнет дико троить или вообще завести карбюратор вы не сможете
Найти ремень газораспределительного механизма можно слева под кожухом. Снимите его, оцените состояние зубцов ремня. Если они частично стесались, отпали, лучше заменить ремень на новый. Также не исключено, что на 1,3-литровом моторе прогнуло клапана. Такой вопрос решать своими силами настоятельно не рекомендуется

Если поэтапная проверка каждого узла автомобиля ВАЗ 2109 так и не позволила вам отыскать ответ, почему же карбюратор не может должным образом завестись, придется ехать на СТО.

Практика показывает, что детальный осмотр агрегатов машины и замена изношенных, поврежденных элементов сразу возвращает карбюратору прежнюю функциональность, он без проблем заводится как на холодную, так и на горячую.

Запуском и работой двигателя ВАЗ-2109 инжектор управляет электронная система. Она обрабатывает показания множества датчиков, отслеживающих различные параметры. При отказе любого датчика инжектор либо не заводится, либо работает неправильно.

Определяем участок

Если вообще не заводится ВАЗ 2109 (карбюратор), проверку лучше начать на участке от аккумулятора до распределителя. Так мы поймем, работают ли АКБ, контактная группа замка, коммутатор и катушка.

Порядок проверки:

Поднимаем капот.
Отсоединяем «люльку» центрального бронепровода от крышки трамблера.
В «люльку» вставляем свечу, прижимаем ее «юбкой» к клапанной крышке (неокрашенному участку кузова) и просим помощника запустить стартер. Ни в коем случае не удерживайте свечу голыми руками! Вы получите электрический удар. Пусть и не смертельный, но достаточно неприятный. Держать свечу лучше всего диэлектрическими пассатижами.
Во время работы стартера смотрим на межэлектродное пространство. Если там нет искры – ВАЗ 2109, естественно, не заведется.

Теперь нам предстоит установить неисправный элемент на участке аккумулятор-катушка. Сделать это совсем несложно.

Проверка элементов зажигания

После катушки сначала осуществляется проверка коммутатора, который отвечает за преобразование входящего в него напряжения. Стоит отметить, что проверить прибор при помощи мультиметра не получится. В этом случае необходимо прибегнуть к варианту с тестовой заменой старого коммутатора на новый.

На такой случай водителям рекомендуется регулярно возить с собой запасной коммутатор, который можно приобрести в любом магазине, где продаются запчасти для автомобилей. При проведении тестовой проверки получится узнать, причина в этот элементе или нет. Если после установки запасного элемента во время зажигания появится искра, значит, неисправность была все-таки в коммутаторе. Если же нет – проверка осуществляется дальше.

Следующим элементом, который нужно проверить, является датчик Холла. В этом случае необходимо также прибегнуть к замене старого элемента новым. Процесс замены будет немного сложнее, потому что для этого придется разобрать трамблер.

Если датчик Холла оказался исправным, следующим на очереди стоит замок зажигания. В этом случае можно прибегнуть к использованию мультиметра на 20 В. У прибора есть несколько щупов, один из которых необходимо соединить с клеммой, а второй – с массой.

Неисправность в цепи будет обнаружена, если прибор покажет напряжение значительно меньше, чем 12 В. В этом случае стоит осмотреть на наличие неисправности провода или предохранителя. Если же мультиметр выдает 12 В и более, значит, цепь работает нормально, и никаких поломок выявлено не было. Необходимо проводить проверку следующих элементов системы.

Основные причины, по которым не заводится автомобиль

Если Ока не заводится, то, прежде всего, следует изучить появившиеся симптомы. В первую очередь, определить, крутит ли стартер. Если крутит, то каковы его характеристики — плохо ли работает, присутствуют какие-либо звуки и так далее.

При необходимости можно несколько раз попытаться завести машину. Если он не крутит, то здесь две причины: неисправность стартера или проблемы с аккумулятором. В первом случае нужно обратиться на СТО, а во втором – зарядить аккумулятор, если такое возможно, или же вовсе его поменять.

Некоторые модели в конструкции имеют специальную защиту — предохранитель. Найти его не составит особого труда даже самому неопытному водителю. Если проблема заключается в разряде аккумулятора, тогда в автомобиле не будет работать электронное оборудование в полном объеме. Самым распространенным случаем является окислением клеммы. Чтобы это устранить, необходимо зачистить клеммы от грязи и элементов окисления. После этого следует аккуратно подтянуть крепление клеммы.

Если Ока не заводится на холодную, следует выполнить несколько действий:

Следует аккуратно повернуть ключ зажигания, чтобы включить электрические приборы.
Сделать перерыв в несколько секунд, чтобы все системы подготовились к включению двигателя. После этого следует повернуть ключ уже до конца, удерживать не более пяти секунд. Если Ока не заводится и заглохла, то нужно подождать примерно четверть минуты и снова произвести запуск двигателя.
Можно легко понять, что он запустился (по звукам и вибрации). В морозное время года рекомендуется повернуть ключ до показателя включения электроприборов и подождать около минуты. Затем включить вентиляцию, после чего выжать педаль газа примерно три раза. Чем холоднее двигатель, тем больше понадобится времени для его запуска. Система вентиляции отлично помогает “разбудить” автомобиль, а нажатие педали газа очистит карбюратор от лишнего количества бензина.

Проверка

Если вы заметили признаки неполадки катушки зажигания, либо пришлось столкнуться с ситуацией, когда движок «умер», обязательно проверьте состояние данного элемента.

По мере проверки вы сможете определить, что стало причиной отказа катушки и как эти неполадки можно устранить.

https://youtube.com/watch?v=Z5cUQhKBZm0

Как же проверить устройство? Инструкция не сложная, с ней справится и новичок.

Для начала проверим состояние узла, после чего проверим на правильность сопротивлением непосредственно самой катушки.

Если движок не удается запустить, убедитесь, что сама катушка вообще подает искру. Для этого из трамблера извлекается центральный провод и к нему подключается запасная свеча зажигания.
Возьмите теперь свечу плоскогубцами и положите металлическим корпусом на прерыватель или двигатель.
Если при кручении стартера двигателя искра не появилась, в системе зажигания произошел сбой.
Так что проверьте питание на катушку, точнее его наличие. Для этого потребуется мультиметр. Одна клемма соединяется с контактом Б на катушке, а вторая идет на массу. Включите зажигание. Если напряжение отсутствует, виновником является замок зажигания.
Можно запустить мотор в аварийном режиме. Для этого плюс от АКБ кидается на контакт Б катушки.

Если напряжение идет, а искры нет, проверьте, цела ли первичная обмотка. Для этого от катушки отсоединяют боковые низковольтные провода и мультиметром выполняются замеры сопротивления. Потом проверяется вторичная обмотка.

Об этой процедуре расскажем более подробно.

Мультиметр для проверки

Проверка сопротивлений катушки

Обесточьте свой автомобиль. Для этого достаточно отсоединить минусовую клемму от аккумуляторной батареи.
Отсоедините все провода и выводы, идущие на катушку и от нее.
Обязательно вооружитесь необходимыми инструментами и тестером. Универсальный мультиметр или омметр вполне подойдут.

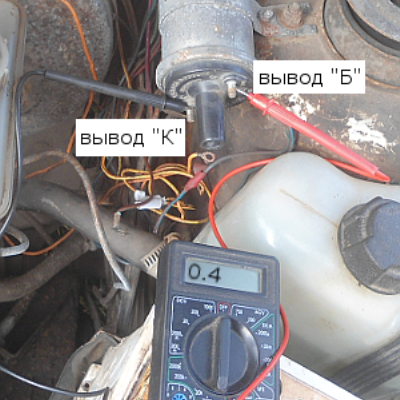

Сделайте замеры на первичной обмотке. Для этого щупы тестера нужно подключить к низковольтным клеммам, расположенным по краям катушки. Не забудьте перед этим зачистить клеммы от скопившейся грязи, следов окисления. Наверняка они образовались за время эксплуатации автомобиля.
Запишите данные.
Теперь проверяются сопротивления вторичной обмотки. Чтобы это сделать, нужно один щуп омметра перекинуть на клемму Б катушки, а второй — на высоковольтник.
Отметьте получившиеся результаты.
Последний этап проверки подразумевает замеры сопротивления изоляции на массу. Чтобы сделать это, вам нужно один вывод вашего тестера подключить к массе (это корпус катушки зажигания), а второй поочередно подключить ко всем трем выводам — паре низковольтных выводов и одному высоковольтному, расположенному посередине устройства. Если катушка исправна, тогда во всех трех случаях измерения вы получите сопротивление не менее 50 Ом.
Сверьтесь с таблицей по записанным ранее данным.

[media= https://www.youtube.com/watch?v=2F4BDExybgs]

Тип катушки	Обмотка	Показатели сопротивления
3122.3705	Первичная обмотка	0,43 Ом +/- 0,04 Ом
8352.12	0,42 Ом +/- 0,05 Ом
3122.3705	Вторичная обмотка	4,08 Ом +/- 0,40 Ом
8352.12	5,00 Ом +/- 1,00 Ом

Ремонт

На самом деле единственный способ отремонтировать неисправную катушку зажигания на карбюраторном или инжекторном ВАЗ 2109 — это заменить устройство.

Тут нужно лишь выбрать, какой элемент заменит вашу старую катушку.

МЗАТЭ-2. Это стандартная катушка, которой оснащались с завода все ВАЗ 2109. Стоит около 600 рублей, служит неплохо;
Отличный альтернативный вариант, отличающийся надежностью, долговечностью и эффективностью в работе. Но стоит уже около 1800-2000 рублей;
Валео. Нечто среднее между заводским и бошевским вариантом, имеющий хорошие характеристики и положительные отзывы. Сегодня такая катушка стоит в среднем 1500 рублей.

Катушка — важнейший элемент системы зажигания, при выходе из строя которого вы можете забыть про поездки по своим делам.

Признаки неисправности катушки 2109

В этой схеме роль катушки переоценить невозможно. Стоит ей потерять работоспособность, хотя бы частично, и это чревато полной остановкой двигателя. Подлость устройства заключается в том, что происходит это совершенно неожиданно, без всяких предварительных предупреждений и моральной подготовки водителя. Хотя внимательный водитель может все-таки заметить некоторые отклонения в работе мотора, которые могут выражаться в следующем:

За 400-500 км до выхода из строя, катушка исправно работает на холодном двигателе только после 1-2 минут прогрева. До этого двигатель запускается, но конвульсирует, что чаще всего списывают на мусор в системе холостого хода. В это же время могут появляться сбои в переходных режимах работы двигателя на малых оборотах, примерно до 1000 об/мин. Их тоже тяжело вычислить, поскольку сбоит мотор не более 30 секунд, после чего все становится на места.
Еще один кратковременный симптом — при холодном запуске двигателя и при нажатой педали акселератора, двигатель начинает активно троить, но происходит это тоже всего несколько секунд, работа мотора нормализуется после отпускания педали и нового нажатия.
Во время ускорения и при смене передач могут возникать временные сбои в виде рывков, вибрации, ухудшения динамики, но симптомы исчезают так же неожиданно, как и появились. Это тоже может длиться несколько секунд, но повторяться все чаще.
Стоп-машина. Двигатель отказывается запускаться, искра отсутствует полностью.

Стоимость фирменной катушки МЗАТЭ-2 для ВАЗ приблизительно 600 рублей

При первых же появлениях этих симптомов, грамотный девяточник обязательно заедет в магазин, чтобы купить и положить в багажник запасную катушку зажигания. Цена фирменной ВАЗовской катушки МЗАТЭ-2 около 600 рублей. Лишних 850 грамм в багажнике погоды не сделают, но обиднее будет, когда ее не окажется под рукой. Стоимость фирменной Бошевской катушки втрое больше, катушка на девятку от Валео тоже будет стоить около 1500 рублей.

Простейший способ проверки на исправность зажигания карбюраторных ВАЗ-2109

Если в автомобиле нет искры, можно найти причины и другим способом. Для данной методики не требуется применение специального прибора или инструмента. В данной методике проверку проходит вся цепочка зажигания, не учитывая датчик Холла. Чтобы провести данную работу, нам потребуется небольшой провод с изолированными концами и гвоздь либо скрепка.

Прежде всего, отсоединяем высоковольтный кабель из трамблера. Во время проверки его необходимо расположить примерно 10 миллиметров от минуса автомобиля. Далее следует включить зажигание. Отсоединить разъем от датчика Холла и подсоединить его конец в средний контакт, к которому подсоединяется провод зеленого цвета. Вторым концом нашего провода замыкаем несколько раз об массу. В момент замыкания между массой и концом провода должны пробегать искры. При наличии искры в карбюраторном автомобиле ВАЗ-2109 можно сделать вывод о неисправном датчике Холла либо отсутствии контакта. Нередко внутри самого трамблера пластиной перетираются провода или разъем просто разбалтывается. Кроме того, бывают случаи, когда при проверке мы видим наличие искры, но при подсоединении провода к свечным колпачкам искры нет. Это говорит о необходимости замены бегунка внутри трамблера. В некоторых ВАЗ-2109 карбюраторного типа предусмотрена цепь блокировки зажигания, которая также может стать непригодной (либо есть неисправность в коммутаторе).

Перед выполнением проверки нужно подготовить такой набор инструментов:

фигурную и плоскую отвертки;
плоскогубцы с изоляцией;
контролька с проводом либо тестер;
запасная свеча.

Чтобы обезопасить себя от поражения током, следует работать в диэлектрических перчатках.

Процесс проверки:

Отключаем зажигание, после чего проверяем на обрыв высоковольтные провода, вместе с этим проверяем на наличие хорошего контакта в соединениях с трамблером и катушкой зажигания.
Внимательно осматриваем состояние проводов между распределителем и коммутатором, также проверяем провода от катушки зажигания к коммутатору.
При включенном замке зажигания на карбюраторном ВАЗ-2109 необходимо проверить наличие питания в системе. Для этого берем контрольную лампу, один ее конец цепляем на массу, а другой – «Б+» контакт катушки. Свечение контрольной лампы говорит о наличии питания.
В резиновой перчатке отсоединяем от трамблера средний высоковольтный провод. В его наконечник надеваем свечу зажигания и металлической частью касаемся массы двигателя. При проворачивании стартера на свече должны пробегать искры.
Откручиваем винты распределителя и снимаем его крышку. Проверяем на наличие трещин и повреждений, также проверяем состояние уголька. Если крышка повреждена или треснута, ее необходимо заменить.
Осматриваем состояние бегунка в распределителе. Довольно часто бывает, когда нет искры по причине поломки помехоподавляющего реле либо появления пробоев в корпусе бегунка с массой.
Вращением стартера проверяем коленвал. Если бегунок стоит неподвижно, причины тому – обрыв ремня привода ГРМ либо сам привод неисправен.
Проверяем еще раз на наличие искры.
Если в очередной раз нет искры в автомобиле карбюраторного типа ВАЗ-2109, следует проверить высоковольтную проводку зажигания, а также сами свечи. Для этого необходимо использовать заведомо исправную свечу. Если искры и далее нет, меняем высоковольтный провод.
