Как проверить датчик абс

Какое сопротивление должно быть на датчиках АБС

И если кто знает то подскажите какое сопротивление должно быть на датчиках АБС, а то у меня как-то АБС не очень работает. Заранее спасибо.

Отправлено : аошник, 04 Июня 2002 в 19:13:48 В ответ на : Подскажите где в Питере отправленным Alex 2.4, 04 Июня 2002 в 14:49:05

*Сопротивление составляет-(0,8-1,4 Ом),если измерять со стороны блока АВС то, ножки располагаются в следующем порядке ножки 5-23-датчик переднего левого ножки 7-25 ——- переднего прового —— 6-24 ——- заднего левого —— 4-22 ——- заднего правого Изоляция (датчик-масса)-более 20 кОм. Удачи на дорогах!!

После простоя машины не тухнет лампочка АБС. Где диагностировать

Отправлено : Борт707, 01 Июля 2002 в 13:30:44 В ответ на : глазастый: абс, круиз-контроль и щелки под днищем отправленным lepin, 01 Июля 2002 в 03:22:41 «Обменяемся опытом !? — FORD» Часть 715

Время от времени (не всегда) после суточного простоя машины не тухнет лампочка АБС, пока не заглушу двигатель и не заведу снова. Что это может быть, дорог ли ремонт, и везде ли, или только у дилеров возможен? === в глазастом АБС поддается диагностике через общий интерфейс с мотором и прочими системами. Надо поехать в сервис? где есть сканер для ЕЕС5 и продиагностировать. Скорее всего это контакты.

:Насколько это критично — не будут ли проблемы прогрессировать? === если есть тракшен-контроль, он выключится вместе с АБС

Ремонт датчика

Вышедший из строя пассивный датчик ABS можно отремонтировать самостоятельно. Для этого необходимы усидчивость и владение инструментами. При сомнениях в собственных силах рекомендуется заменить неисправный датчик на новый.

Ремонт производят в следующей последовательности:

1. Датчик аккуратно снимают со ступицы. Закисший крепёжный болт откручивают, предварительно обработав жидкостью WD40.
2. Защитный корпус катушки распиливают пилкой, стараясь не повредить обмотку.
3. С обмотки ножом снимают защитную плёнку.
4. Повреждённый провод сматывают с катушки. Ферритовый сердечник формой напоминает катушку для ниток.
5. Для новой обмотки можно использовать медную проволоку от катушек РЭС-8. Проволоку наматывают, чтобы она не выступала за габариты сердечника.
6. Замеряют сопротивление новой катушки. Оно должно совпадать с параметром исправного датчика, расположенного на другой стороне оси. Понижают значение путём отматывания нескольких витков проволоки с катушки. Для повышения сопротивления придётся заново наматывать проволоку большей длины. Фиксируют проволоку клейкой лентой или скотчем.
7. К концам обмотки припаивают провода, желательно многожильные, для соединения катушки со жгутом.
8. Катушку помещают в старый корпус. Если он повреждён, то катушку заливают эпоксидной смолой, предварительно расположив её в центре корпуса от конденсатора. Необходимо заполнить клеем весь промежуток между катушкой и стенками конденсатора, чтобы не образовались воздушные пустоты. После затвердения смолы корпус удаляют.
9. Крепление датчика фиксируют эпоксидной смолой. Ею же обрабатывают возникшие трещины и пустоты.
10. Корпус доводят до необходимых размеров при помощи напильника и наждачной бумаги.
11. Отремонтированный датчик устанавливают на штатное место. Зазор между наконечником и зубчатым ротором при помощи прокладок выставляют в пределах 0,9-1,1 мм.

После установки отремонтированного датчика систему АБС диагностируют на разных скоростях. Иногда перед остановкой происходит самопроизвольное срабатывание системы. В этом случае корректируют рабочий зазор датчика с помощью прокладок или стачивания сердечника.

Особенности конструкции и принцип работы

Датчик охлаждающей жидкости – это важный элемент электронной системы любого транспортного средства, но его надежность напрямую зависит от марки автомобиля, на котором он установлен. Устройство предназначено для контроля и снижения температуры двигателя без дополнительной настройки, и вывода температурных данных на приборную панель, расположенную в салоне автомобиля. Корректная работа датчика с подобной настройкой влияет на запуск двигателя, образование топливно-воздушных смесей и использование того или иного типа топлива.

Датчик имеет небольшие размеры и расположен таким образом, чтобы быть в непосредственном контакте с жидкостью, предназначенной для охлаждения силового агрегата. Показатели, которые отправляются на это оборудование, в виде электрического сигнала направляются в электронное устройство управления двигателем. Данный датчик использует электрический сигнал для образования необходимой смеси топлива и силы зажигания, а также для регулирования всего оборудования в охладительной системе двигателя. Она регулируется включением и выключение скоростей вращения вентилятора и таким образом стабильно поддерживается необходимая рабочая температура.

Чтобы оценить рабочую возможность датчика температуры охлаждающей жидкости нужно «прозвонить» устройство на целостность сети и снять данные омметром при различных значениях температуры. Новый прибор устанавливается, если:

• Отсутствует реакции на колебания температуры.
• Показания отличаются от действительных.

Для того чтобы контролировать выход воздуха устанавливается лямбда зонд. Датчик улучшает процесс подачи топливной смеси. Если воздуха в системе недостаточно, то подача кислорода будет стабилизирована.

Датчик лямбда зонда находится рядом с двигателем и может работать при температуре от 400 градусов и выше. На Ford Focus 2 установлены два датчика: первый до катализатора, второй недалеко от камеры сгорания.

Если возникла неисправность в соединении датчика состояния коленчатого вала, прекращается работа двигателя, и в памяти появляется код ошибки, о наличии которой сигнализирует лампочка на приборной панели.

Датчик температуры охлаждающей жидкости предотвращает АКПП от перегрева, проводя контроль нагрева масла в трансмиссии. Он находится в масляном картере или внутри КПП. Вспомогательными датчиками являются: датчики положения педалей тормоза и газа, дроссельной заслонки, находящиеся в салоне. В таблице приведена информация о стоимости датчик температуры в Форд Фокус 2.

Название датчика	Стоимость, в рублях
Датчик температуры № 987103313	От 250 до 600
Лямбда-зонд кислородник Denso DOX 0109	2600
Датчик DOX-0109 кислорода универсальный Denso	От 2800
Датчик кислородный Ford Focus II	2000
Датчик положения коленчатого вала	3500
Датчик давления масла Ford Focus 2	800

Замена датчика ABS на Ford Focus 2 своими руками. Как заменить датчик ABS Форд Фокус 2 — пошаговая инструкция

В этой статье я расскажу о том, как заменить датчик ABS на Ford Focus 2 в домашних условиях для того, чтобы вы не повторяли моих и чужих ошибок, а замена прошла “как по маслу”.

Необходимость замены датчика “АБС” чаще всего возникает в случае нестабильной работы системы ABS или в случае неисправности того или иного датчика. Иногда случается, что во время работы (например, замена ступичного подшипника), требуется демонтировать датчик ABS для выполнения тех или иных работ, в результате такие попытки очень часто заканчиваются неудачей. Полностью рабочий датчик повреждается из-за того, что во время эксплуатации он очень сильно закисает “прикипает” к посадочному месту, поэтому кроме как по кускам его достать не выходит. Но все же есть смысл попытаться, к тому же существуют способы, позволяющие аккуратно извлечь этот датчик, например, с использованием обычного болта. Болт с гайкой устанавливается в посадочное отверстие ступичного подшипника, после чего вращением головки болта датчик выдавливается из своего места. См. фото ниже.

Перед тем как заменить датчик АБС Форд Фокус рекомендую прочесть статью о том как проверить датчик ABS в домашних условиях.

Замена датчика ABS на Форд Фокус 2 своими руками – пошаговая инструкция

1. Первое, что необходимо сделать — это поддомкратить сторону, с которой будем работать и снять колесо.

2. После этого необходимо открутить болт крепления и отключить колодку питания датчика.

3. Далее обильно обрабатываем датчик приникающей жидкостью “WD-40”.

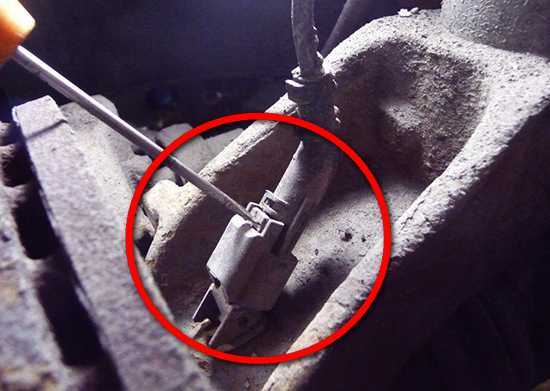

4. Используя подручные средства (например, отвертку), необходимо надавить с обратной стороны на датчик, тем самым выталкивая его из гнезда. Следует понимать, что корпус датчика пластиковый, поэтому нельзя прилагать чрезмерных усилий.

5. Если датчик не поддается, придется снимать кулак со ступицей вместе.

6. Берем болт с гайкой, о которых я говорил выше, и пытаемся выдавить датчик из посадочного места. В данном случае сохранить целостность датчика будет крайне сложно.

7. После того как датчик вышел из посадочного гнезда, необходимо зачистить гнездо и подготовить его к установке нового датчика.

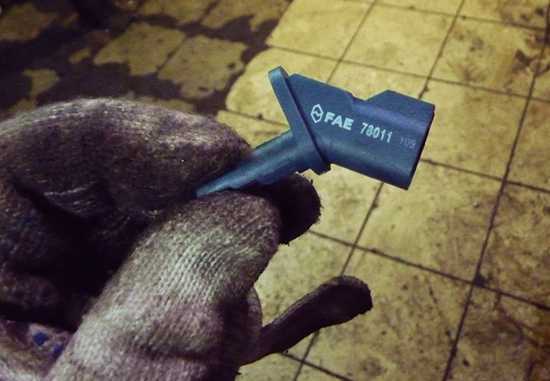

8. Перед тем как установить новый датчик АБС на Форд Фокус 2 рекомендую смазать посадочное гнездо графитной смазкой, это “упростит вам жизнь” в будущем…

9. Новый датчик устанавливается по аналогичному принципу, в обратной последовательности.

10. После завершения всех работ, не забываем подключить колодку питания датчика, а также выполнить сброс ошибки, для этого достаточно снять “-” клемму на пару минут. В принципе многие говорят, что делать это вовсе необязательно, достаточно выехать на дорогу и сделать несколько ускорений и нажатий на педаль тормоза, как блок ABS диагностирует нормальную работу системы и погасит “ненавистную лампочку” ABS.

Если же лампочка загорелась снова или не погасла через пару минут, не спешите грешить на датчик или производственный брак, очень часто причиной становится неправильная установка ступичного подшипника или нарушения, допущенные во время сборки,в том числе и во время установки самого датчика АБС.

У меня все, теперь в случае необходимости вы будет знать, как заменить датчик ABS на Ford Focus 2 своими руками

Спасибо за внимание и до новых встреч на сайте Форд Мастер

Помогите сберечь нервы!

Отправлено : SIM_34RUS, 16 Мая 2001 в 16:10:01

Загорается лампа АБС, иногда сама тухнет, иногда только если передернуть зажигание. Возникает при резких ускорениях с малой скорости или болтанке. Электричество вроде в норме, контакты датчиков проверял — не помогает. Начинает гореть — нервов не хватает. Может кто сталкавался?

P.S Лампочку выкручивать не буду

провода передних датчиков или грязь в гребенках ступиц Отправлено : Мальборо061, 16 Мая 2001 в 16:18:17

Стоит посмотреть состояние пер. ступц на люфт Отправлено : ALKOR, 16 Мая 2001 в 16:33:18

Отправлено : Badisoft, 16 Мая 2001 в 17:48:05 В ответ на : Помогите сберечь нервы! отправленным SIM_34RUS, 16 Мая 2001 в 16:10:01

Скорее всего, у тебя слабый сигнал с датчика. Либо из-за мокрой грязи в гребенке, либо из-за не до конца вставленного (вылезшего) датчика. При обрыве датчика лампа АБС не гаснет вообще, сразу как заведешь двигатель. Проверить обрыв просто — надо из-под бардачка в ногах пассажира вытащить блок АБС (на ощупь поймешь, как), отсоединить разъем и прозвонить тестером датчики АБС. Номера контактов: 4/22 — правый задний, 5/23 — левый передний, 6/24 — левый задний, 7/25 — правый передний. Сопротивление должно быть 1.3-1.5 кОм и, скорее всего, они у тебя электрически нормальны. Ну а дальше не на много сложнее — вывешиваем колеса, крутим руками по очереди с примерно одинаковой скоростью и смотрим на осциллографе, чтобы амплитуда сигнала со всех датчиков была примерно одинакова. Скорее всего один из датчиков будет даать пониженную амплитуду. Соответственно, чистим/моем/вставляем.

PS. Не помешает, кстати, перед всеми этими манипуляциями просто пошевелить разъем в блоке АБС. МОжет, в нем тривиально окислились контакты от старости и его колбасит от вибрации и изменений температуры и влажности.

Есть еще три варианта (+)

Отправлено : Сосед, 16 Мая 2001 в 16:22:58 В ответ на : Помогите сберечь нервы! отправленным SIM_34RUS, 16 Мая 2001 в 16:10:01

1. Вытащить предохранитель (самое дешевое) 2. Вытащить реле АБС 3. Ремонтировать. 90% — это датчики АБС. Колесные. Из них 70% — передние, 30% — задние. Тестером не прозваниваются (аксиома). Подключаешь осцилограф и поехали «ловить дефект». А ты как думал? На стоячую они почти всегда работают. Можно, заведомо зная, что кто-то исправен, эмулировать датчики перемычкой (скажем, пер. правый вкл и в левый и посмотреть, загорается ли лампочка). Нудно? Согласен, но тогда см. пп. 1 и 2. Полгода назад за эту операцию я заплатил около 30 бэков. С деталями. По принципу — отдал машину — взял машину.

Удачи. Сосед ака Юрис

А я вот эти датчики (передние) заменил на заведомо исправные — не помогло Отправлено : Andrey_ka, 16 Мая 2001 в 16:25:30

А задние? У меня «вышибло» оба справа (-) Отправлено : Сосед, 16 Мая 2001 в 16:35:38

Замена Заднего Датчика Абс Форд Фокус 2 ~ SIS26.RU

Смена датчика Абс на Форд Фокус 5 своими силами. Как поменять датчик Абс Форд Фокус 2.7 — пошаговая аннотация

23.05.2016 4 057

Солидные объемы разных датчиков, установленных на современных авто, сделаны задавшись целью обеспечения безопасности автомобилиста, также роста срока эксплуатации автомобиля и всех его систем. Но медаль, как все знают, имеет две стороны, то же самое стоит отметить и о датчиках. Часто эти датчики становятся предпосылкой заморочек с движком, вдобавок всем автомобилем целиком. Зачастую встречаются случаи, когда обладатели напичканных авто то и дело колесят по разным 100 с целью поиска предпосылки неисправности их автомобиля. Очень грустно, когда после длительных мучительных поисков, зачастую методом исключения и смены тех либо других узлов, предпосылкой становится некий датчик, который, как казалось бы, вообщем не играет никакой роли не оказывает влияние ни куда. А дополнительно обиднее то, что стоимость такового датчика часто превосходит цена какой-либо принципиальной большой детали сложной конструкции. Однако ничего не поделаешь, за нашему клиенту остается нужно платить, комфорт и безопасность главнее всего!

Дальше я расскажу что же на самом деле, как поменять датчик Абс на Форд Фокус 3.2 самостоятельно если вы поставили цель вы не повторяли моих и чужих ошибок, а смена прошла как по маслу.

Необходимость смены датчика Abs в большинстве случаев появляется если проход нестабильной работы комплекса бухгалтерских программ Абс как еще его называют если проход неисправности того либо другого датчика. Время от времени случается, что в свое время работы (к примеру, смена ступичного подшипника), требуется демонтировать датчик Абс для выполнения тех либо других работ, и поэтому такие пробы довольно часто завершаются неудачей. На сто процентов рабочий датчик повреждается по той причине, что в свое время эксплуатации он значительно закисает прикипает к посадочному месту, потому не считая как по кусочкам его достать не выходит. В любом случае лучше всего попробовать, кроме того есть методы, дозволяющие аккуратненько извлечь Такой датчик, к примеру, с применением обыденного болта. Болт с гайкой устанавливается в посадочное отверстие ступичного подшипника, после этого вращением головки болта датчик выдавливается из собственного места. См. фото ниже.

https://youtube.com/watch?v=RxR9B02rdfM

Неисправен датчик Абс. смена датчика Абс .

Смена датчика Абс на Форд Фокус 2.4 своими силами. пошаговая аннотация

1. 1-ое, что нужно сделать — это поддомкратить сторону, с в которой требуется станем знакомиться работать и снять колесо.

3.2. Позже нужно открутить болт крепления и отключить колодку питания датчика.

3. Дальше обильно обрабатываем датчик приникающей жидкостью WD-40.

4. Используя средства находящиеся под рукой (к примеру, отвертку), нужно нажать с оборотной стороны на датчик, тем выталкивая его из гнезда. Следует осознавать, что корпус датчика пластмассовый, потому нельзя прилагать лишних усилий.

5. Если датчик не поддается, придется снимать кулак со ступицей вкупе.

6. Берем болт с гайкой, о наличии которых я гласил выше, и пытаемся выжать датчик из места посадки. В нашем варианте сохранить целостность датчика будет не просто.

7. Когда датчик вышел из посадочного гнезда, нужно зачистить гнездо и приготовить его к установке нового датчика.

8. До того как установить новый датчик Abs на Форд Фокус 3.2 рекомендую смазать посадочное гнездо графитной смазкой, это упростит для вас жизнь в дальнейшем.

9. Новый датчик устанавливается по аналогичному принципу, в оборотной последовательности.

10. После всех работ, помним подключить колодку питания датчика, в добавок выполнить сброс ошибки, достаточно снять — клемму на несколько минут. По большому счету наверное молвят, что делать это совсем необязательно, довольно выехать на дорогу и сделать несколько ускорений и нажатий на педаль тормоза, как блок Абс диагностирует нормальную работу бухгалтерской системы и погасит ненавистную лампочку Абс.

В том случае лампочка загорелась опять по другому не погасла через несколько минут, не торопитесь грешить на датчик либо производственный брак, зачастую предпосылкой становится некорректная установка ступичного подшипника как еще его называют нарушения, допущенные в свое время сборки,в часности и в свое время установки самого датчика Abs.

Способы проверки работоспособности

Чтобы определить состояние детали, выполним ряд действий по её диагностике, двигаясь от простого к сложному:

1. Проверим предохранители, вскрыв блок (внутри салона либо в подкапотном пространстве) и осмотрев соответствующие элементы (указаны в инструкции по ремонту/эксплуатации). При обнаружении сгоревшего компонента заменим его новым.
2. Осмотрим и проверим:
   • целостность разъёмов;
3. проводку на предмет потёртостей, увеличивающих риск возникновения короткого замыкания;
4. загрязнение детали, возможные внешние механические повреждения;
5. фиксацию и соединение с массой самого датчика.

Если перечисленные мероприятия не помогают выявить неисправность устройства, его придётся проверить с помощью приборов — тестера (мультиметра) или осциллографа.

Тестером (мультиметром)

Этот способ диагностики датчика потребует наличия тестера (мультиметра), инструкции по эксплуатации и ремонту авто, а также ПИН — проводки со специальными разъёмами.

Прибор объединяет в себе функции омметра, амперметра и вольтметра

Для получения полной информации о работоспособности датчика АБС нужно замерить сопротивление в цепи устройства:

1. Поднимаем автомобиль домкратом или вывешиваем на подъёмнике.
2. Снимаем колесо, если оно препятствует доступу к устройству.
3. Снимаем крышку блока управления системой и отсоединяем разъёмы контроллеров.
4. Подключаем ПИН к мультиметру и контактному гнезду датчика (разъёмы датчиков задних колёс расположены внутри салона, под сиденьями).

Подключаем ПИН к тестеру и контактному гнезду датчика

Показания прибора должны соответствовать данным, указанным в пособии по ремонту и эксплуатации конкретного автомобиля. Если сопротивление устройства:

• ниже минимального порога − датчик неисправен;
• приближается к нулю − короткое замыкание;
• нестабильное (скачущее) в момент подёргивания провода — нарушение контакта внутри проводки;
• бесконечность либо показания отсутствуют — обрыв провода.

Видео «Диагностика датчика АBS»

Как проверить с помощью осциллографа (со схемой подключения)

Помимо самостоятельной диагностики датчика тестером (мультиметром), его можно проверить с помощью более сложного прибора — осциллографа.

Прибор исследует амплитуду и временные параметры сигнала датчика

Для диагностики датчика АБС осциллографом необходимо:

1. Полностью зарядить аккумуляторную батарею, чтобы по ходу измерения наблюдать на разъёмах либо проводниках падения (скачки) напряжения.
2. Найти сенсорный датчик и отсоединить верхний разъём детали.
3. Подключить к контактному гнезду осциллоскоп.

Подключение прибора к разъёму датчика АБС (1 — зубчатый диск-ротор; 2 — датчик)

Об исправности датчика АБС свидетельствует:

• одинаковая амплитуда колебания сигнала при вращении колёс одной оси;
• отсутствие биений амплитуды при диагностике меньшим по частоте сигналом синусоиды;
• сохранение стабильной, ровной амплитуды колебания сигнала, не превышающей 0,5 B, при вращении колеса с частотой 2 об/сек.

Отметим, что осциллограф — прибор довольно сложный и дорогостоящий. Современные компьютерные технологии позволяют заменить это устройство специальной программой, скачанной из интернета и установленной на обычный ноутбук.

Самым простым способом диагностики устройства без приборов является проверка магнитного клапана на индукционном датчике. К детали, внутри которой установлен магнит, прикладывают любое металлическое изделие (отвёртку, гаечный ключ). Если датчик не притягивает его − он неисправен.

Не работает АБС: датчик ABS и его проверка

Итак, диагностика АБС необходима в том случае, если сама система явно работает со сбоями, на панели приборов горит значок ABS и т.д

Важно понимать, что датчик данной системы является важным элементом

Более того, если на машине есть и другие системы активной безопасности (например, антибукс, система курсовой устойчивости и т.д.), в этом случае  при неисправности датчиков АБС также происходят отказы и сбои в работе данных систем.

На начальном этапе проверок следует провести диагностику системы ABS. Это позволит определить, какой датчик АБС не передает сигнал на блок управления (выйти из строя может задний датчик АБС или передний, левый или правый).

Самым простым способом определения является компьютерная диагностика. Если машина не старая, тогда достаточно подключить OBD-сканер и быстро определить, какой датчик не дает показаний о вращении колеса.

Однако важно понимать, что данные не всегда точны и четко указывают на неисправности именно датчика. Часто бывает так, что датчик ABC  полностью работоспособен, а сама проблема кроется в проводке или устройству, которое фиксирует вращение колеса

Если диагностика выявила неисправность датчика АБС, следует точнее определить, в чем причина: сам датчик, имеет ли место обрыв, короткое замыкание или сигнала нет вообще. В любом случае, определив проблемный элемент, можно проверить датчик АБС тестером-мультиметром.

Для такой проверки мультиметр переводят в режим «диод», так как подавляющее большинство датчиков имеют защиту-диод, последовательно включенный в цепь. Получается, обычный прозвон датчика может не дать достоверного результата.

Датчик следует прозванивать в обоих направлениях. Как правило, сопротивление датчика АБС может быть от сотен Ом до 2 килоОм

При этом важно понимать, что прозвон датчика от разъема все равно не позволяет определить, как сигнал проходит на блок ABS

Обратите внимание, часто поврежденным может быть провод, который соединяет разъем датчика и блок ABS. Часто такая неполадка характерна для задних датчиков ABS

Дело в том, что назад идут длинные кабели (доходит до 180 см). Естественно, на такой длине риски обрывов, перетирания, заломов и других повреждений заметно повышаются.

Чтобы выполнитm проверку датчика от блока управления ABS, нужно определить распиновку разъема. Дело в том, что разъемы ABS и контакты датчиков на разных авто отличаются. Чтобы получить точные данные, для этого изучают специальную техническую литературу по конкретной модели авто, задействуют ресурсы в Интернете и т.д.

Определившись с распиновкой, потребуется отсоединить разъем от блока, после чего выполняется прозвон датчика АБС напрямую от контактов разъема. На самом блоке ABS, который обычно стоит под капотом, разъем легко найти, а также определить и  тип самого блока.

Идем далее. В случае, когда после проверки мультиметром датчик АБС можно прозвонить в одну или обе стороны, не всегда это точно говорит о полной исправности. Причина- датчик представляет собой катушку индуктивности, которая находится в магнитном сердечнике.

Такая катушка имеет огромное количество витков из тонкого провода. Если вовнутрь датчика попадет влага (с учетом его места расположения на колесе это весьма вероятно) или начнется коррозия, элемент может замкнуть. Точнее, замыкает его катушка (межвитковые замыкания).

Так вот, в подобной ситуации сопротивление обмотки практически не меняется, однако сигнал все равно ухудшается. В свою очередь, это приводит к низкому уровню сигнала и фактически означает выход датчика из строя. Другими словами, не все неисправности АБС удается быстро обнаружить при помощи мультиметра.

Причины появления сигнала

Важно понимать, какие факторы вызывают включение на панели значка с восклицательным знаком. Некоторые причины вполне безобидны, остальные способны преподнести водителю неприятный сюрприз во время движения

Можем сказать со стопроцентной уверенностью: нельзя игнорировать проблему. Лучше незамедлительно заняться диагностикой или отправиться в автосервис.

Включился режим адаптации

• завести мотор и стать на ровную площадку;
• выкрутить руль влево до упора и зафиксировать;
• выкрутить рулевое колесо вправо на весь ход;
• установить руль в среднем положении;
• проехать 30–50 метров вперед.

Если нет поломок в системе, значок погаснет. Калибровка прошла успешно, блок управления восстановил работу датчиков. Можно смело ездить, но лучше следить за сигналами на приборной панели. Повторное появления руля и восклицательного знака говорит о более серьезных причинах.

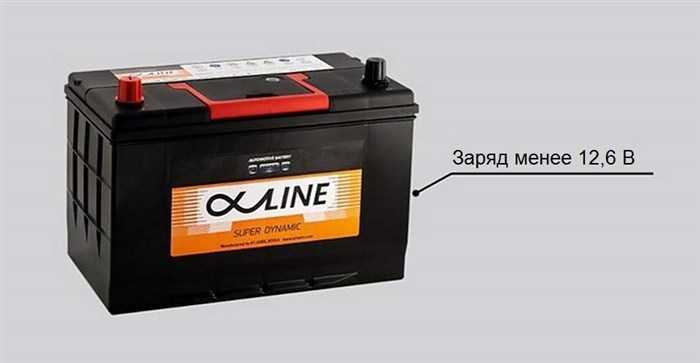

Неисправный аккумулятор

АКБ не держит зарядку

До момента запуска генератора электромеханический усилитель получает питание от АКБ. Если аккумулятор не выдает нужный вольтаж, значит двигателю ЭУР не хватает сил для работы. Поэтому загорается соответствующая иконка. У неисправности батареи есть типичные симптомы:

Первым делом нужно проверить плотность электролита с помощью ареометра. Эталонное значение — 1,28 г/см³. Если меньше, следует попробовать добавить плотности. После неудачных попыток восстановления батарею меняют. Аккумулятор теряет емкость из‐за деградации электродов, которые покрываются слоем диэлектрика.

Сгорел предохранитель

Блок предохранителей

Иногда сложно определить, что предохранитель перегорел. Особенно если корпус изготовлен из «глухого» пластика. В этом случае подтвердить теорию можно только на практике. После подключения АКБ пиктограмма пропала с панели? Значит, все в порядке. Но в большинстве случаев значок не погаснет, потому что ЭУР переходит в режим адаптации. Выше мы рассказывали, как провести калибровку системы.

Вышла из строя механика или электрика

Уязвимые элементы ЭУР

Зачастую причиной поломки служат повреждения механической части рулевого управления. Из‐за коррозии клинит зубчатая рейка. Усталость металла приводит к тому, что зубья шестерни вала рулевого управления стачиваются или обламываются. Датчики направляют искаженную информацию в блок управления, а тот включает значок неисправности на панели.

Признаки и причины неисправностей датчика ABS

Один и первых признаков указывающий на неисправность системы АБС – это свечение индикатора на приборной панели дольше 6 секунд после включения зажигания. Либо он загорается после начала движения.

Причин дефекта может быть множество, отметим наиболее часто встречаемые:

• Обрывы проводов на датчике либо неисправность блока контроллера. В таких случаях на приборной панели появляется ошибка, выключается система, сигнал об изменении угловой скорости не подается.
• Датчик колеса пришел в негодность. После включения система начинает самодиагностику и находит ошибку, однако продолжает работать. Возможно на контактах датчика появилось окисление, что привело к плохому сигналу, либо датчик АБС закоротило или он «упал» на массу.
• Механические повреждения одного или нескольких элементов – подшипник ступицы, люфт ротора на датчике и т.п. В таких случаях система не включается.

Самым уязвимым звеном всей системы является колесный датчик, расположенный возле вращающейся ступицы и полуоси. Появление грязи или образование люфта подшипника ступицы может привести к полной блокировке системы АБС. О неисправности датчика просигнализируют следующие признаки:

Как рассчитать стоимость ОСАГО самостоятельно? Подбор самой выгодной страховки:

Рассчитать стоимость

• на бортовом компьютере появляется код ошибки системы ABS;
• отсутствие характерной вибрации и звука при нажимании на педаль тормоза;
• при экстренном торможении блокируются колеса;
• появляется сигнал стояночного тормоза при его отключенном положении.

При обнаружении одного или нескольких признаков первым делом состоит провести диагностику колесного датчика.

Какой бензин экономичнее?

А92А95

Как работает АБС

С появлением новой тормозной системы повысилась безопасность автомобиля при экстренном торможении. Систему начали устанавливать в 1970-х годах. Система ABS включает в себя блок управления, блок управления гидравликой, колесные тормоза и датчики скорости.

Основным устройством АБС является блок управления. Именно он принимает сигналы от сенсорных датчиков в виде числа оборотов колес и оценивает их. Полученные данные анализируются, и система делает вывод о степени пробуксовки колес, об их замедлении или ускорении. Обработанная информация отправляется в виде сигналов на электромагнитные клапаны гидроагрегата, который выполняет задачу управления.

Давление подается от главного тормозного цилиндра (ГТЦ), который обеспечивает возникновение прижимной силы в тормозных цилиндрах суппортов. Благодаря толкающей силе тормозные колодки прижимаются к тормозным дискам. Вне зависимости от ситуации и усилия водителя, нажимающего на педаль тормоза, давление в тормозной системе будет оптимальным. Преимущества системы заключаются в том, что каждое колесо анализируется и выбирается оптимальное давление, что предотвращает блокировку колес. Полное торможение происходит из-за давления в системе срабатывания тормозов, контролируемой АБС.

Так работает АБС. На автомобилях с задним и полным приводом имеется только один датчик касания, который находится на дифференциале заднего моста. Информация о возможности блокировки снимается с ближайшего колеса, и команда на необходимое давление передается на все колеса.

Устройство, управляющее электромагнитными клапанами, может работать в трех режимах:

1. При открытом впускном клапане и закрытом выпускном отверстии устройство не препятствует повышению давления.
2. Впускной клапан получает соответствующий сигнал и остается закрытым, при этом давление не меняется.
3. Выпускной клапан получает сигнал уменьшения давления и открывается, в то время как впускной клапан закрывается, а давление снижается, поскольку обратный клапан срабатывает.

Благодаря этим модальностям снижение и повышение давления происходит постепенно. В случае возникновения проблемы система ABS отключается, и тормозная система работает без ее участия. На панели приборов соответствующий индикатор выдает проблемы с АБС.
