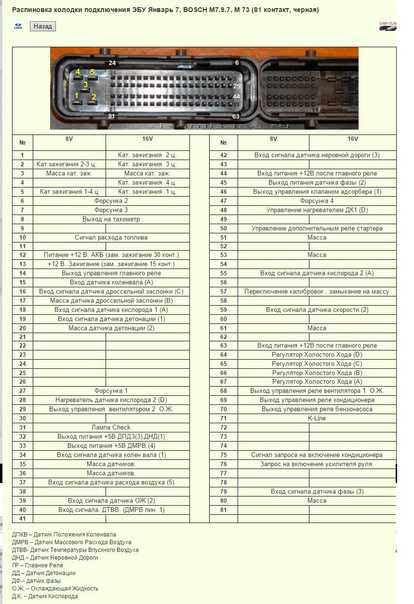

Описание контактов эбу м7.9.7 / январь 7.2

Распиновка эбу 2111 1411020 81

Внедрение электроники в конструкцию мотора авто привело к тому, что работу двигателя контролирует электронный блок управления двигателем ECU (ЭБУ). Модули подобного типа также имеют название контроллер. Бензиновый или дизельный мотор, а также другие системы автомобиля управляются посредством специальных блоков управления. Их несколько типов и все они имеют свою схему подключения к бортовой электронике. Электронный блок управления двигателем ведет постоянный и непрерывный обмен данными с модулями управления других систем. Потоки данных передаются по специальной CAN-шине. Посредством указанной шины реализовано эффективное объединение всех электронно-цифровых систем автомобиля, что и представляет в итоге единую бортовую сеть. Далее приводим справочник по всем самым распространённым ЭБУ.

Мозги на приору 16 клапанов цена

Гарантия качества

Автомобиль Лада Приора завоевал достаточно широкую популярность среди отечественного потребителя. По оценкам владельцев, он вплотную приблизился к зарубежным авто по комфорту и работе двигателя. Популярности добавляет и невысокая стоимость, что в условиях российской действительности фактор так же немаловажный. Однако, как и все другие автомобили, Приора не лишена и недостатков, устранить которые может тюнинг.

Наиболее распространенным и бюджетным вариантом тюнинга, позволяющим устранить заводские недостатки автомобиля может стать чип тюнинг двигателя приоры. Каждый инжекторный двигатель управляется специальным блоком, собирающим информацию от датчиков, анализирующим ее и на основе анализа отдающим команды.

Основная программа управления пишется на предприятии и устанавливается при сборке автомобиля. Однако заводская прошивка искусственно занижает возможности двигателя, поэтому были разработаны новые программы, позволяющие улучшить довольно большое количество характеристик. Так, чип тюнинг приоры с электронной педалью дает возможность увеличить мощность двигателя примерно на 15%, увеличить крутящий момент и оптимизировать расход топлива. Кроме этого удается улучшить экологические характеристики и даже перевести авто на другой вид топлива.

Тип ЭБУ	Объём двигателя	Мощность до/после	Крутящий момент до/после	Цена руб.
Bosch M7.9.7+	1,6 8V	82/90	125/141	3500
M73	1,6 8V	82/90	125/141	4000
М74	1,6 8V	90/99	127/144	5000
Bosch M7.9.7+	1,6 16V	89/98	131/148	3500
М73	1,6 16V	89/98	131/148	4000
Bosch M17.9.7	1,6 16V	89/98	131/148	8000
Bosch M7.9.7+	1,6 16V	98/108	145/164	3500
Bosch M7.9.7+	1,6 16V	105/126	148/167	3500
М74	1,6 16V	105/126	148/167	5000
М74.5	1,6 16V	105/126	148/167	5000
М75	1,6 16V	105/126	148/167	5000

Результат не заставит себя ждать. Сделав прошивку двигателя Лада Приора, цена которого достаточно невелика, вы сможете ожидать от своей машины следующих видимых улучшений:

Двигатель запускается намного легче, даже если температура недостаточно высока.
Облегчается управление автомобилем на любых типах дорожного покрытия.
Расход топлива уменьшается до 15%.

Описание программы Автоком

Перечень поддерживаемых ЭБУ:

— диагностика двигателя по протоколу OBD2 — диагностика двигателя по заводским протоколам — диагностика электронных систем зажигания — диагностика систем управления климатом — диагностика иммобилайзеров — диагностика систем управления трансмиссией — диагностика систем ABS — диагностика систем SRS Airbag — диагностика приборной панели и сброс сервисных интервалов — диагностика систем обеспечения комфорта — диагностика систем кузовной электроники

Диагностическая программа GENERIC предназначена для диагностики на основе стандартов, специально предназначена для связывания и стандартизации кодов неисправностей. GENERIC включена для легковых и грузовых вариантов.

С помощью функции бортовых самописцев, вы можете записать параметры в режиме реального времени во время движения транспортного средства. Во время записи вы можете, с нажатием кнопки, выделить и запомнить конкретную ошибку с целью изучить ее позже. TCS CDP + оснащена встроенной памятью, что исключает необходимость в использовании компьютера. Память в комплект не включена.

Полезное: Распиновка диагностического разъема автомобилей ВАЗ

С многоцветным индикатором Autocom, вы имеете возможность полностью контролировать диагностический процесс. Различные цвета и звуковые подсказки укажут Вам какая стадия диагностики исполняется в текущее время. Например, если индикатор переключается между синим и зеленым обменивается данными с блоком управления автомобиля.

Когда Autocom подключен к автомобилю, устройство будет проверять напряжение борт сети транспортного средства и автоматически подстраивается под уровень напряжения автомобиля 12 или 24 вольт. Если напряжение становится слишком высоким или слишком низким, Autocom предупредит вас, как звуковой подсказкой, так и световым индикатором, а также оповещением через значок аккумулятора в программном обеспечении.

В программном обеспечении есть функция, которая позволяет считывать номер шасси из автомобиля, который вы хотели бы диагностировать. Это гарантирует, что модель и год выпуска выберется автоматически. Кроме того, код двигателя для транспортных средств, которые обычно доступны для считывания, также выбирается автоматически.

Интеллектуальная система сканирования (ISS) просматривает все системы в автомобиле и отображает коды неисправностей, которые хранятся в каждой системе. Это экономит время и вы получите быстрый обзор текущего состояния автомобиля в целом. Когда ISS будет завершена, вы можете выбрать специальную систему управления для анализа результатов в дальнейшем.

Интеллектуальные системы идентификации (ISI) определяет и автоматически выбирает тип контроллера, который установлен в транспортном средстве. Это гарантирует, что сеанс диагностики будет выполнен правильно с правильными параметрами, как требуется.

В соответствии с этой функцией вы сможете увидеть адаптации и корректировки, которые возможны для конкретного автомобиля, не имея автомобиля рядом с вами. Вместе с помощью текстов в качестве руководства, вы можете планировать и быть эффективными в своей работе, и даже в сложных ситуациях.

Автосканер Autocom оснащена уникальной технологией мультиплексора, что позволяет использовать его на всех типах транспортных средств, независимо от уровня напряжения и коммуникационных стандартов. Для тех транспортных средств, которые не используют стандартный 16-контактный разъем, есть возможность подключения и специальных кабелей-переходников.

Как понять, что машина неисправна?

На панели приборов есть специальная лампа с надписью CHECK ENGINE. Когда вы включаете зажигание, она загорается, а пока вы не запустили двигатель, специальная программа считывает данные со всех систем, агрегатов автомобиля, таким образом передавая данные на бортовой компьютер о выявлении неисправностей.

После того, как вы завели двигатель, лампа должна гаснуть, однако если она еще секунд 10 горит, значит, какие-то неполадки выявлены, коды ошибок внесены в программы бортового компьютера.

Связь с контроллером осуществляется с помощью колодки диагностики.

Контрольный сигнал CHECK ENGINE на панели приборов ВАЗ 2110

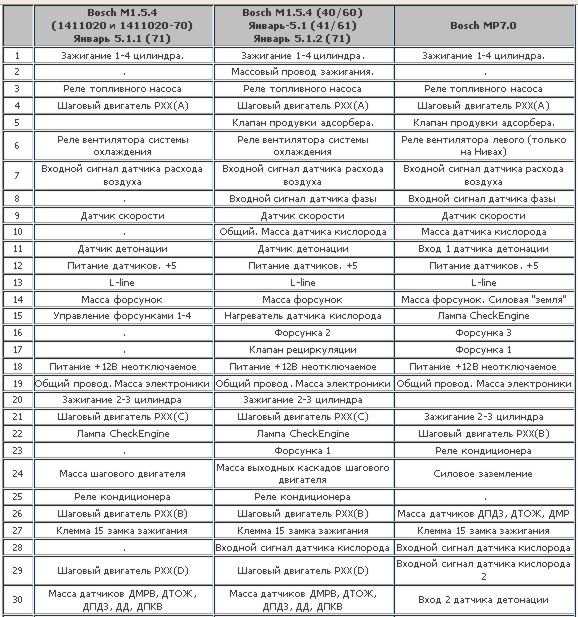

Разъём ЭБУ ЯНВАРЬ 5.1, (VS 5.1, BOSCH MP 7.0, МИКАС 7.1 и 7.2) 55pin (контакт) с проводами

Уважаемые покупатели, во избежание ошибок при отправке разъёма 55 pin (контакт) с проводами для подключения ЭБУ ЯНВАРЬ 5.1, VS 5.1, BOSCH MP 7.0, МИКАС 7.1 и 7.2, в строке «Комментарий» указывайте для какого ЭБУ , модель вашего автомобиля, год выпуска.

Разъем с проводами для подключения к ЭБУ с 55 контактом, используется в автомобилях ВАЗ 2108-099, ВАЗ 2110- 2112, Калина, Приора НИВА, Chevrolet Niva и их модификаций и для прошивки блоков управления. Может быть использован для самостоятельного изготовления кабеля прошивки ЭБУ для прибора Scan Master USB или другого. В комплекте полностью все 55 контакты, крышка, зажим. Контакты уже обжаты на проводах (длина проводов 100 мм) и вставлены в разъем согласно распиновке достаточной для программирования ЭБУ. Можно ставить на автомобиль.

Подойдет для подключения к блокам 55 pin — Январь 5.1, VS 5.1, BOSCH MP 7.0, МИКАС 7.1 и 7.2.

Кикните, что бы открыть.

Электронный блок управления двигателем (ЭБУ) – «компьютер», управляющий всей системой автомобиля. ЭБУ влияет как на работу отдельного датчика, так и на весь автомобиль. Поэтому, электронный блок управления двигателем очень важен в современном автомобиле.

ЭБУ чаще всего заменяется следующими терминами: Электронная система управления двигателем (ЭСУД), контролёр, мозги, прошивка. Поэтому, если вы услышите один из этих терминов, то знайте, что речь идёт о «мозгах», о главном процессоре вашего автомобиля. Иными словами, ЭСУД , ЭБУ, КОНТРОЛЁР – это одно и то же.

Электронная система управления двигателем (ЭБУ, ЭСУД) крепится под центральной торпедой панели приборов вашего автомобиля. Чтобы получить доступ к нему, нужно открутить крепления бокового каркаса торпеды крестовой отвёрткой.

Электронный блок управления двигателем в течение всей работы двигателя получает, обрабатывает, управляет системами и датчиками, влияющими как на работу двигателя, так и на второстепенные элементы двигателя (система выхлопа).

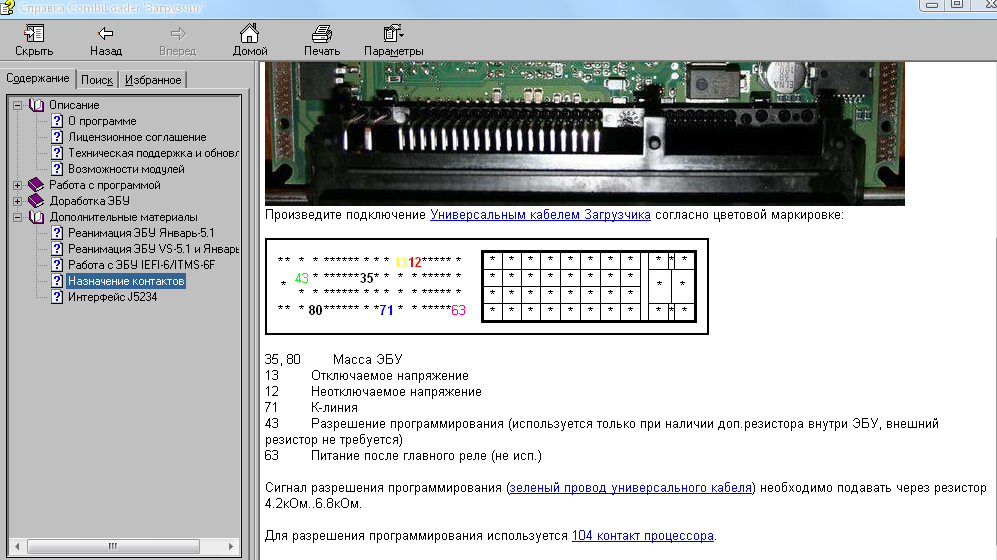

Разъём ЭБУ 55 контактный предназначен для самостоятельной сборки кабеля программирования ЭБУ Январь 5.1, VS 5.1, BOSCH MP 7.0, МИКАС 7.1 и 7.2. Разъем подойдет, как для использования в автосервисе так и для частного использования.

Другие артикулы товара и его аналогов в каталогах: ЭБУ55pin.

ВАЗ 2108, ВАЗ 2109-099, ВАЗ 2110-2111, ВАЗ 2112, ВАЗ 1113- 2115, ВАЗ 1117-1119, ВАЗ 2170, ВАЗ 21213-21214i, ВАЗ 2123.

Любая поломка – это не конец света, а вполне решаемая проблема !

Как самостоятельно заменить разъём ЭБУ 55 на блоке контроллера Январь 5.1, VS 5.1, BOSCH MP 7.0, МИКАС 7.1 и 7.2 в автомобиле семейства ВАЗ.

С интернет – Магазином AvtoAzbuka затраты на ремонт будут минимальными.

Просто СРАВНИ и УБЕДИСЬ .

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных выше.система выхлопа).

Лада 2112 Ласточка › Бортжурнал › Компьютерная диагностика ВАЗ-2112 при помощи OpenDiag Mobile

Дмитрий Алексин, 27 лет Я езжу на Лада 2112 Ласточка Краснослободск, Россия

Всем привет! Давно уже был куплен USB адаптер ELM327, и очень часто он меня выручал. Единственный минус — приходилось брать из дома ноутбук, чтобы провести диагностику. Вроде ничего такого, но от времени у меня аккумулятор на ноуте умер, и теперь диагностику мог делать только если поблизости есть розетка, что тоже не очень удобно. Но сегодня ударила моча в голову пришла идея попробовать подключить этот адаптер к телефону через OTG переходник, вдруг это возможно. Смущало только одно — в адаптере стоит преобразователь интерфейса USB UART на микросхеме CH341, и я честно говоря немного сомневался в успехе. Но попытка не пытка, решил попробовать. И все получилось! Опишу немного процесс, вдруг кому пригодится.

Для диагностики ЭБУ нам нужны три вещи:— USB адаптер ELM327, у меня версия 1,5а;— OTG переходник для телефона;— Android телефон с функцией поддержки USB OTG-хоста (в моем случае Sony Experia Z1 Compact) с установленной программой OpenDiag Mobile.

К диагностическому разъему OBD-II подключаем адаптер, адаптер включаем в OTG переходник, OTG переходник подключаем к телефону. При подключении у меня на телефоне вылезло окошко, типа подключен CH34xSerialDriver, и запрос на открытие программы OpenDiag при подключении этого устройства. Оп-па, телефон распознал адаптер, и шансы на успех резко возросли.

Открываем программу OpenDiag, в правом верхнем углу нажимаем на три вертикальные точки.

Нажимаем «Тип соединения» и выбираем «USB ELM».

Снова на три точки, нажимаем «Выбор блока» и выбираем тот, который установлен на авто. Можно конечно и через «Автоопределение блока» подключаться, но подключение проходит значительно дольше. На моем автомобиле установлен ЭБУ Bosch M1.5.4N с прошивкой под Euro 2, поэтому его и выбрал.

Включаем зажигание, и нажимаем на значок с иконкой USB слева от трех вертикальных точек в правом верхнем углу. Ждем соединения. Соединение прошло, и теперь мы можем смотреть параметры.

Также мы можем узнать название прошивки и номер ЭБУ.

Ну и самое главное, это чтение и сброс ошибок. К счастью, у меня ошибок нет.

Диагностический разъем на ВАЗ 2110 (машины, выпускаемые после 1998 года включительно) располагается снизу справа от рулевой колонки. Обычно он устанавливается вертикально. Бывают два вида диагностических разъемов на ВАЗ 2110 — старого и нового образца (12 контактов и 16, соответственно). На моделях, которые изначально собирались на экспорт сразу устанавливались диагностические разъемы нового образца. Распиновка у них отличается, естественно.

12-контактный разъем Им оснащались все инжекторные модели, кроме отдельно взятых сборок после 2002 года, на которых был установлен OBD-II разъем.

16- контактный разъем Им оснащались часть моделей, выпущенных после 2002 года, на которых установлены системы управления BOSCH MP7.0 Euro-3, BOSCH M7.9.7, Январь-7.2.

Прошиваем ВАЗ 2110

Решая, как прошить ВАЗ 2110, можно поискать специалиста, который сам решит за вас подобные вопросы, либо выполнить прошивку для машины своими руками. Если вы решили сэкономить средства и при этом приобрести новый опыт, придавая своей машине более современный вид, выполняйте следующие действия. Во-первых, сначала нужно определиться с типом самой прошивки, а затем найти необходимую программу и быстро скачать ее из интернета. При этом, решая прошить инжектор ВАЗ, поймите, действительно ли в его установке есть смысл. Помните, что в случае неисправности заводских опций, в любом случае вы увидели вы ошибку в выдаче данных. Во-вторых, чтобы прошить ВАЗ 2110, перед установкой новой программы обязательно проверьте, не установлена ли на вашем авто заводская прошивка, в которой предусмотрено отключение определения пропусков воспламенения. Если в вашей машине стоит именно такая опция, дальнейшая перепрошивка не потребуется. При этом определяйте тип заводской прошивке следующим образом: проведите диагностику с использованием сканматика, который программно покажет комплектацию системы вашего автомобиля.

Если вам все-таки необходима прошивка для ВАЗ 2110, отправляйтесь в специализированные магазины и приобретайте там необходимую крышку и ДФ, а далее остается лишь правильно воткнуть небольшой штифт на распредвал. После этого подключайте адаптер, и внимательно смотрите на его параметры, так как данный прибор должен работать в режиме реального времени. При этом операция связи с ЭБУ должна пройти нормально, если подключение к порту выдает ошибку, выполнить прошивку самостоятельно вам вряд ли удастся.

Далее загрузите в ЭБУ выбранную вами и заранее скаченную программу для двухрежимной прошивки, к примеру, предусматривающей использование газа и бензина, либо предназначенной для возможности использования двух режимов – спортивного и экономичного. После этого займитесь непосредственной доработкой ЭБУ, аккуратно добавьте к его разъему провод, предусматривающий его последующее заземление на массу при каждом переключении режима. Чтобы процесс прошивки прошел без эксцессов, гораздо удобнее сначала снять контроллер, а затем выполнить его прошивку уже дома, правильно подключая все контакты, выставляя режим включения зажигания, неотложного питания, разрешение программирования и питание главного реле.

Наверное, все уже знают, что мощность даже новенького ВАЗ 2110 можно увеличить, поменяв прошивку ЭБУ. Это стоит делать хотя бы потому, что мощность двигателя изначально занижена заводскими настройками. Обновление позволит высвободить весь скрытый потенциал без замены деталей или других составляющих.

Типы ЭБУ ВАЗ 2114

Автомобиль выпускался более 10 лет, постоянно совершенствовался, характеристики становились все лучше. Само собой, это достигалось благодаря применению новых моторов, датчиков, исполнительных механизмов. А самое главное – благодаря установке блоков управления, у которых скорость работы значительно выше (все вы слышали о частоте процессоров, именно от этого параметра зависят сегодня характеристики ДВС).

Январь-4 и GM-09

До 2003 года производилась установка этих электронных блоков. У них был очень широкий модельный ряд, основное отличие у них – наличие или отсутствие датчика детонации резонансного типа. Цена ЭБУ ВАЗ 2114 типа «Январь-4» составляет не более 6000 рублей. Список модификаций приведен в таблице:

Какие ЭБУ устанавливают на Ваз 2110

Ранее я уже рассказывал о том, какие ЭБУ устанавливаются на ВАЗ 2114, которые интересно прочитать в этой статье! Таким образом, десятки электронных блоков управления устанавливаются аналогичным образом.

4 января – технические характеристики, на которые устанавливаются модели ВАЗ 2110

Один из самых распространенных ЭБУ, устанавливаемых на ВАЗ 2110 – 4 января.

Система структурного управления 4 января

4 января он был установлен на автомобиле ВАЗ 2110 первого поколения 1999 года выпуска. Конечно, это не самый совершенный ЭБУ на ВАЗе, но все же он имеет ряд преимуществ, о которых я расскажу позже.

Bosch M1.5.4: достоинства и недостатки использования в ВАЗ 2110

Для норм токсичности Евро-2 появляются новые модификации блока М1.5.4 (имеет неофициальный индекс «N», для создания искусственного различия) 2111-1411020-60 и 2112-1411020-40, которые соответствуют этим нормам и включают датчик кислорода, каталитический нейтрализатор и адсорбер.

Также по регламенту России разработан блок управления двигателем 8-кл (2111-1411020-70), являющийся модификацией самого первого блока управления двигателем 2111-1411020. Все, кроме первых изменений, используют широкополосный датчик биений. Этот блок стал выпускаться в новом дизайне: легкий негерметичный печатный корпус с тисненой надписью «MOTRONIC» (в народе «олово»). Позже в этой модели начали выпускать и ЭБУ 2112-1411020-40. Замена конструкции, на мой взгляд, совершенно необоснованна – герметичные диски были надежнее. Новые модификации, скорее всего, имеют отличия принципиальной схемы в сторону упрощения, так как канал детонации в них работает менее корректно, чем больше «банок» «звенит» на одном и том же ПО.

Январь-5 – описание и технические характеристики ЭБУ ВАЗ 2110

Параллельно с системой М1.5.4 АвтоВАЗ совместно с ЭЛКАР разработал функциональный аналог агрегата М1.5.4, который получил название Январь-5. “. Изначально выпускались версии под стандарты Евро-2 (2112-1411020-41), в которые входят кислородный датчик, каталитический нейтрализатор и адсорбер. Впоследствии началось серийное производство и установка систем на базе блоков управления:

«Январь-5.1.2» на 16 (2112-111020-71).
«Январь-5.1.1» для 8-клапанных двигателей (2111-1411020-71.

Все эти агрегаты имеют программное обеспечение и калибровки, разработанные АвтоВАЗом. Для автомобилей классической компоновки применяется модификация Январь 5.1.3 2104-1411020-01 в комплектации Евро-2, без датчика детонации.

ЭБУ ВАЗ 2110 Январь 5.1

От версии 5.1 отличается только несваренными элементами канала детонации. В декабре 2005 года НПП «Автел» выпустил запасные части (на ВАЗ так и не поставили) ЭБУ Январь 5.1.x с доработанным оборудованием.

ЭБУ ВАЗ 2110 BOSCH MP7.0H

Bosch MP 7.0 стал следующим поколением ЭБУ для десятков ВАЗов, в этой модификации аппаратное и программное обеспечение было разработано компанией Bosch, окончательная калибровка и настройка систем производились ОАО «АвтоВАЗ». Это семейство также расширяется и уже интегрировано с системами стандарта Евро-3 для 8- и 16-клапанных двигателей переднеприводных автомобилей, а также для полноприводных автомобилей ВАЗ-21214 и ВАЗ-2123 (Евро- 2 и Евро-3).

В качестве ПЗУ в этих блоках используется микросхема FLASH емкостью 256 Кбайт, из которых только 32 Кбайт содержат калибровочные таблицы и могут быть прочитаны и перезаписаны. Скорее всего, вы можете записать все 256 КБ, но читать только 32 КБ. Чтение / запись этих блоков (без открытия блоков) поддерживается только программой SMS-Software Combiloader. Также возможно запрограммировать вспышку с помощью внешнего программатора через адаптер, подключенный к шине ECU.

ЭБУ ВАЗ 2110 BOSCH MP7.0H

В этом ЭБУ используется 16-битный процессор B58590 (внутренняя маркировка Bosch), 20-битная шина и в качестве ПЗУ для хранения программного обеспечения и калибровок используется флеш-память 29F200. ЭБУ разных модификаций различаются по аппаратной части. ЭБУ для стандартов E3 (-50) имеет дополнительный драйвер нагревателя для 2-го кислородного датчика. Возможны и отличия по каналу ДТВ. Красивая бумажная наклейка (есть и такая), над стандартным шильдиком – скорее всего идея OPP, такие блоки устанавливались на некоторых «Ниве» и «Надежде», которые с обычной «Нивы» заменяли на OPP. Этот тип ЭБУ поддерживает не переключаемую диагностику водителя. Поэтому при установке на них ГБО категорически необходимо использовать постоянную остановку форсунок.

Как понять, что машина неисправна?

Контрольный сигнал CHECK ENGINE на панели приборов ВАЗ 2110

Инструкция по снятию и замене ЭБУ

Необходимость демонтажа блока ЭСУД 16 клапанного двигателя десятки возникает в случае необходимости проведения ремонта при выявлении неисправностей. Сам процесс ремонта будет зависеть от того, что конкретно произошло в работе ЭБУ. К примеру, если окислились контакты на разъеме модуля, то блок необходимо демонтировать для их зачистки или замены. Если причина кроется в повреждении корпуса, то устройство нужно снимать для замены, если же внутрь попала вода, то модуль следует снять для того, чтобы высушить. Только после того, как вы просушите блок, его можно будет протестировать.

В том случае, если проблема кроется в работоспособности платы и некоторых выгоревших элементах, то ее можно попытаться отремонтировать самостоятельно, перепаяв некоторые компоненты. Но мы бы все же порекомендовали обратиться за помощью к специалистам, особенно, если никогда ранее вы не сталкивались с подобной задачей (автор видео о ремонте управляющего контроллера — Вячеслав Чистов).

Инструменты

Чтобы произвести замену модуля, вам потребуется:

торцевая головка на 10;
рукоятка для трещотки;
крестообразная отвертка.

Последовательность выполнения работы

Перед демонтажем устройства следует отключить минусовую клемму от аккумулятора авто:

Транспортное средство необходимо поставить на ровную поверхность, без склонов, при этом нужно поставить авто на стояночный тормоз.
Следующие этапы работы выполняют в салоне авто

Вам необходимо осторожно отключить разъем с проводами от блока управления, но перед этим следует отсоединить защелку.
Когда вы доберетесь непосредственно до контроллера управления силовым агрегатом, с помощью ключа нужно будет выкрутить две гайки, которые фиксируют модуль на планке.
После того, как эти гайки будут выкручены, нужно будет немного сдвинуть саму планку в правую сторону, это позволит высвободить ее из зацепления.
Выполнив эти действия, управляющий контроллер можно будет демонтировать. Если вы производите замену устройства, то при поломке следует произвести замену модуля на аналогичный, который и был установлен

То есть если у вас стоял ЭБУ Январь 7.2, то ставится такой же модуль. Если блок подлежит ремонту, то его следует отремонтировать, после чего установить на место. Процедура монтажа выполняется аналогичным образом, только в обратной последовательности.

Не занимайтесь ремонтом блока управления, если вам никогда ранее не приходилось сталкиваться с такой задачей!

Пример диагностики

Ниже представлен способ диагностики прибором ЕЛМ-327 версии 1,5 на автомобиле Лада Калина, через программу OpenDiag на операционной системе Android.

Диагностику необходимо проводить при включенном двигателе или зажигании.

Устанавливаем сканер в разъем диагностики и ждем, когда лампы на сканере начнут мигать.

На смартфоне переходим в настройки в раздел Bluetooth. В доступных устройствах находим наш сканер под именем OBD-II, подключимся к нему. Устройство запросит пароль, вводим пароль – 1234.

После сопряжение со сканером открываем программу OpenDiag и нажимаем на кнопку меню, там выбираем необходимый тип соединения, в нашем случае это блютус.

Нажимаем на иконку в верхнем углу и выбираем в списке устройств, сканер.

Процесс подключения завершен, приложение само автоматически определит модель и версию ЭБУ и выдаст ошибки, которые сохранены в блоке.
