Распиновка контактов лямбда зонда

Провода подключения

Распиновка датчика кислорода, имеющего подогрев, включает четыре провода:

• Черный провод, он еще называется сигнальный – подключен к контроллеру, который считывает поступающие сигналы о количестве кислорода, который содержится в выхлопе;
• Два белых провода предназначены для нагревательного элемента, находящегося в контроллере. При этом не имеет значение, какой провод подключать к плюсу, какой – к минусу;
• Четвертый провод распиновки лямбда зонда ВАЗ 2110 – серый, это заземление.

Электрическая схема (распиновка) датчика кислорода

Лямбда зонды, которые подогрева не имеют, могут иметь распиновку на два или три провода.

Уважаемые покупатели, во избежание ошибок при отправке разъёма кислородного датчика (Лямбда-зонд) соединительного, в строке «Комментарий» указывайте какой датчик кислорода , модель вашего автомобиля, год выпуска, разъём «мама» или «папа» .

Датчик кислорода, чаще всего заменяется следующими терминами: О2-датчик, лямбда зонд (ЛЗ). Поэтому, если вы услышите эти термины, то знайте, что речь идёт об одном и том же.

Жесткие экологические нормы давно узаконили применение на автомобилях каталитических нейтрализаторов (в обиходе – катализаторы) – устройств, способствующих снижению содержания вредных веществ в выхлопных газах. Катализатор вещь хорошая, но эффективно работает лишь при определенных условиях. Без постоянного контроля состава топливно-воздушной смеси обеспечить катализаторам «долголетие» невозможно – вот тут и приходит на помощь датчик кислорода.

Колодка соединительная 28122177РХ с 4 контактами в сборе с проводами «мама», является элементом Датчика кислородного 0 258 005 133 «BOSCH» на автомобилях ВАЗ 2108, ВАЗ 2109-099, ВАЗ 2110-2111, ВАЗ 2112, ВАЗ-2115, ВАЗ 2121-214i, ВАЗ 2123, ВАЗ 2131, ВАЗ 2120 или Датчика кислорода Делфи (DELPHI) 28122177 Датчика кислорода Делфи (DELPHI) 28122177 на автомобилях ВАЗ-21041, ВАЗ 2105, ВАЗ-21067, ВАЗ-21074-20, ВАЗ-21074-30, ВАЗ-21074-40 и их модификации инжектор (8V) с объемом двигателя1,5L и 1,6L, ЕВРО- 2 или 3, которая соединяется с разъёмом на контроллерном жгуте. Может быть использована для самостоятельного изготовления кабеля. Контакты уже обжаты на проводах (длина проводов 100 мм) и вставлены в разъем согласно распиновке, можно ставить на автомобиль.

Датчик кислорода Делфи (обозначение по каталогу «DELPHI» 28122177) или «BOSCH «(обозначение по каталогу 0 258 005 133), предназначен для контроля состава топливно-воздушной смеси и устанавливается в автомобилях оборудованных электронной системой управления двигателем.

Название датчика происходит от греческой буквы λ (лямбда), которая в автомобилестроении обозначает коэффициент избытка воздуха в топливно-воздушной смеси. При оптимальном составе этой смеси, когда на 14,7 части воздуха приходится 1 часть топлива, l равна 1 (график 1). «Окно» эффективной работы катализатора очень узкое: l=1±0,01. Обеспечить такую точность возможно только с помощью систем питания с электронным (дискретным) впрыском топлива и при использовании в цепи обратной связи лямбда-зонда.

Как правильно установить универсальный кислородный датчик?

1. Обрежьте провода нового кислородного датчика в соответствии с необходимой длиной.

READ Как в билайн подключить к тарифу дополнительные номера

ВАЖНО: Новый датчик, соединенный с имеющимся у вас коннектором, должен быть такой же длины, как и старый датчик с оригинальным коннектором. 2

Обрежьте провод старого кислородного датчика

2. Обрежьте провод старого кислородного датчика.

3. Зачистите провода нового датчика и коннектора от изоляции примерно на 7 мм каждый.

4. Обожмите стыковые соединения датчика и проводника специальными клещами и закройте термоусадочной трубкой (размер 22–16).

5. Нагревайте горячим воздухом термоусадочную изоляцию до тех пор, пока соединения не будут плотно закрыты.

Проверка питания датчика (напряжение на датчике кислорода)

Прежде чем заменить датчик, нужно удостовериться, что на него поступает питание и исправны все цепи. Для этого открываем капот и отсоединяем разъем датчика (он прикреплен хомутом к патрубку системы охлаждения).

1. Проверяем цепь нагревательного элемента. Берём тестер и его «минус» подключаем к двигателю, «плюс» крепим на контакт «В». Включаем зажигание и смотрим на показания тестера: должно показывать 12в. Если показания тестера меньше 12в или вообще отсутствуют, то либо разряжен аккумулятор (что мало вероятно), либо обрыв цепи питания (устраняем неисправность). Так же может быть неисправна эбу, но как правило, бортовой компьютер сразу свидетельствует о данной ошибке.
2. Проверяем цепь чувствительного элемента. Измеряем напряжение между контактами «А» и «С». минус на «С» плюс на «А». Напряжение должно быть 0,45в. Если напряжение отсутствует или отличается на 0,02в и более – то неисправна цепь питания (нужно найти и устранить) или неисправен ЭБУ (что так же мало вероятно).

Полностью проверить датчик на работоспособность можно только при помощи осциллографа, чего нет у большинства автолюбителей, поэтому я не вижу смысла описывать данную ситуацию. Скажу лишь то, что для проверки нужно будет искусственно прибеднять и обогащать топливную смесь и смотреть на показания датчика. Если датчик отъездил уже не мало – более 100.000км, то его можно смело заменить. Потому что, даже если он и рабочий, чувствительность заметно ухудшилась – что ведёт к лишним затратам на бензин.

Существуют так называемые «иммитаторы лямбда-зонда». Скажу сразу, что они не подойдут к нашим авто, т.к. ЭБУ не читает их сигналы.

Следует точно понимать принцип работы датчика

Обратите внимание на следующие ошибки

Ошибка Р0131	Низкий уровень сигнала датчика кислорода 1
Ошибка Р0132	Высокий уровень сигнала датчика коленвала 1

Низкий уровень сигнала датчика означает, что смесь слишком богатая.

Высокий уровень датчика показывает что смесь слишком бедная.

Обратите внимание, что данные ошибки показывают состояние топливной смеси, а не фиксируют неисправность датчика. Поэтому, при возникновении данных ошибок, сперва нужно смотреть на давление топлива и наличие в системе впуска подсосов воздуха, а уже потом обращать внимание на сам датчик

https://youtube.com/watch?v=HkImG-inTy0

Как проверить лямбда-зонд и признаки не исправности? Подойдет ли Бош универсальный?

Машину дергает когда едешь на малых оборотах – 1 ответ

Перво-наперво при выходе из строя и неисправности лябды в поведении авто появляются несколько ощутимых последствий:

• Увеличенный расход топлива
• Нестабильная работа двигателя авто (рывки)
• Нарушается работа катализатора (повышается токсичность)

Затем, чтобы проверить лямбда-зонд, для начала можно выкрутить и провести визуальную проверку (так же как и визуальная проверка свечей может о многом рассказать).

На автомобилях устанавливается несколько видов лямбд, датчики могут быть с одним, 2-мя, 3-мя, 4-мя даже пятью проводами, но стоит запомнить что в любом из вариантов один из них является сигнальным (зачастую чёрный), а остальные предназначены для подогревателя (как правило они белого цвета).

Ремонт

Диагностика

Лямда-зонд ваз 2110 имеет четыре вывода:

Колодки для ваз 21102

Проверка подогревателя кислородного датчика сводится к элементарной проверке цепи нагревателя:

• наличия напряжения на контакте питания бортовой сети автомобиля (при отсутствии оного проверить всю цепь);
• наличия целостности цепи отрицательного контакта.

В дальнейшем нас интересует исключительно сигнальный провод, а вернее изменение напряжения идущее по нему от датчика к ЭБУ во время различных режимов работы двигателя. Проверить работу датчика можно двумя способами:

• С помощью вольтметра;
• С помощью осциллографа (мототестера).

Так как данная инструкция предназначена для простого обывателя, у которого просто в принципе не может быть профессионального оборудования, то диагностику датчика будем проводить с помощью вольтметра.

Способ первый: считывание кодов неисправностей

Для того, чтобы считать коды неисправности находящиеся в памяти контролера необходимо к колодке диагностики (находится с левой стороны под консолью панели приборов) либо подсоединить специальное диагностическое оборудование (слишком просто – не для нас), либо замкнуть контакт «В» на массу, что так же можно сделать соединив между собой контакты «А» и «В».

Диагностическая колодка ваз 2110

• «А» — контакт соединенный с «массой» автомобиля;
• «В» — контакт сигнала контроллера;
• «G» — управление бензонасосом ваз;
• «М» — контакт для выдачи информации (последовательных данных).

После того как данные контакты замкнуты поворачиваем ключ зажигания в положение «III» (двигатель не заводим), наблюдаем за сигнализатором «CHECK» который вспышками должен высветить число 12:

• Вспышка;
• 1-2 секундная пауза;
• Вспышка;
• Вспышка;
• Длинная пауза в 2-3 секунды;
• Двойной повтор вышеописанного цикла.

Считывание кода неисправности под номером «12»

После этого программа в тройном цикле высвечивает коды существующих неисправностей (каждый код по три раза), при отсутствии же оных код «12» продолжает высвечиваться постоянно.

Стирание кодов неисправностей из памяти ЭБУ с целью убедится, что неисправность устранена, происходит через отключения питания контролёра не менее чем на десять секунд. Питание отключается либо отсоединением минусовой клеммы от аккумуляторной батареи, либо посредством извлечения предохранителя контроллера.

Способ второй: проверка изменений параметров ЛЗ

Итак, приступаем к самому «вкусненькому»:

• Отрицательный щуп вольтметра присоединяем к корпусу автомобиля;
• Положительный щуп присоединяем к сигнальному проводу лямбда-зонда;
• Прогреваем двигатель до рабочей температуры;
• Разогреваем сам датчик, выставив обороты двигателя на 2500 – 3000 оборотов на протяжении трех минут.

Наблюдаем за датчиком:

• Должно произойти включение, то есть напряжение должно находиться в пределах 0,8 – 1,0 вольт и включаться с частотой 8 – 10 раз в десять секунд;
• Если вольтметр показывает значение в 0,45 вольт, и оно не меняется, значит, датчик не работает – на замену;
• При резком открытии заслонки напряжение должно подскочить примерно до одного вольт, при резком закрытии упасть практически до нуля.

Симптомы неисправности

Где он установлен

По поведению автомобиля можно достаточно легко определить, что лямбда зонд пришел в негодность:

• Автомобиль дергается во время движения;
• Обороты плавают;
• Катализатор работает неправильно;
• Расход топлива заметно растет;
• В выхлопных газах наблюдается большое количество токсинов.

За работой этого датчика требуется постоянный контроль. Согласно руководству по эксплуатации, проверка выполняется каждые 10 тысяч пройденных километров. Но если условия эксплуатации машины трудные, приходится регулярно ездить в сложных условиях, двигатель перегружается, тогда проверку лучше проводить чаще.

Советы и рекомендации

При первых признаках неправильной работы лямбда датчика (машина начинает резко дергаться при начале движения, не так быстро срабатывает педаль газа, на панели должны высвечиваться предупредительные сообщения, перегрев двигателя во время работы, неприятные токсичные газы из выхлопной трубы), необходимо определиться с некоторыми вопросами:

• Точная установка неисправности зонда.
• Правильный подбор нового датчика.
• Не следует поддаваться желанию установить датчик, бывший в употреблении (неизвестен его остаточный ресурс), если хотите сберечь двигатель в хорошем состоянии.
• Не нужно пытаться разобрать устройство, оно сделано герметично и не ремонтируется.

Желательно покупать оригинальный зонд либо универсальный (для двигателей определенного производителя).

Описание товара: Лямбда зонд Bosch — четырехпроводной, универсальный

Объем поставки универсального лямбда-зонда Bosch: – 1 универсальный лямбда-зонд Bosch – 1 черный разъем (большой) – 1 черный колпачок разъема (маленький) – 4 серых кабельных соединителя – 8 желтых кабельных уплотнений – 2 хомута для стягивания

Этап 1 Демонтируйте лямбда-зонд из выпускной системы Вашего автомобиля. Проследите при этом за креплениями кабеля. Они будут использоваться позже.

Этап 2 Измерьте длину кабеля снятого лямбда-зонда от основания до конца разъема . Если на кабеле разьемы не совпадают , то перейдите к этапу 3. Если разьемы совпадают и если а) кабель короче 75 см, перейдите к этапу 4 б) кабель длиннее 75 см, перейдите к этапу 5

Этап 3 | Кабель с креплениями Разрежьте кабель снятого зонда минимум 13 см и максимум 60 см за выходом кабеля. Все крепления кабе- ля должны остаться на оригинальном кабеле. Положите универсальный лямбда- зонд Bosch рядом со снятым зондом. Укоротите кабель универсального лямбда-зонда Bosch на длину снятого зонда. Теперь перейдите к этапу 6.

Этап 4 | Кабель короче 75 см Разрежьте кабель снятого зонда при- мерно 10 см перед соединительным разъемом . Положите универсальный лямбда- зонд Bosch рядом со снятым зондом. Укоротите кабель универсального лямбда-зонда Bosch на длину снятого зонда. Теперь перейдите к этапу 6.

Этап 5 | Кабель длиннее 75 см Положите универсальный лямбда- зонд Bosch рядом со снятым зондом. Разрежьте кабель снятого зонда так, чтобы он был точно такой же длины, как и кабель универсального лямбда- зонда Bosch . Снимите хомут с кабелей универсального лямбда- зонда Bosch. Теперь перейдите к этапу 6.

Этап 6 Снимите со всех концов кабелей примерно 1 см (важно!) изоляции кабеля

Внимание: не повредите жилы

Этап 7 С помощью таблицы соотнесите цвета кабелей снятого лямбда-зонда (столбцы A) с цветами кабелей универсального лямбда-зонда Bosch (столбец B)

Важно: необходимо точно соотнести цвета кабелей (опасность повреж- дения!). Затем наденьте большой корпус разъема на кабели универсального лямбда-зонда Bosch и маленький колпачок разъема на кабели снятого лямбда-зонда

Этап 8 Наденьте желтые кабельные уплотнения на каждый конец кабеля так, чтобы узкие концы уплотнений смотрели в направлении из корпуса разъема .

Этап 9 Вставьте концы кабелей со снятой изоляцией универсального лямбда- зонда Bosch в серые кабельные соединители. Затем свинтите средние части кабельного соединителя друг с другом . Проконтролируйте прочность крепления проводов в кабельном соединителе.

Этап 10 Выполните соединения со жгутом проводов автомобиля . Проконтролируйте еще раз правильность соотношения кабелей в соответствии с этапом 7

Внимание: кабели не должны быть запутаны! Втяните кабельные соеди- нения в корпус разъема. Проведите проверку натяжением

Этап 11 Вставьте кабельные соединители в корпус разъема. Затем прижмите колпачок разъема к корпусу разъема так, чтобы была слышна его фиксация .

Этап 12 Установите универсальный лямбда- зонд Bosch в автомобиль . Закрепите кабель таким образом, чтобы он был защищен от перегрева и от трения. Используйте крепления кабеля снятого зонда. При необходимости используйте хомуты для стягивания проводов.

Инструменты, которые Вам пона- добятся – Съемник лямбда-зондов или вильчатый гаечный ключ на 22 мм – Бокорезы – Клещи для снятия изоляции – Рулетка

Список автомобилей и каталожных номеров лямда-зондов, аналогичных по параметрам лямбда зонду bosch

BMW 11 76 1 714 772 BMW 11 78 1 247 235 BMW 11 78 1 247 475 BMW 11 78 1 468 620 BMW 11 78 1 468 621 BMW 11 78 1 468 630 BMW 11 78 1 702 931 BMW 11 78 1 702 951 BMW 11 78 1 704 259 BMW 11 78 1 714 772 BMW 11 78 1 716 114 BMW 11 78 1 720 019 BMW 11 78 1 720 536 BMW 11 78 1 720 672 BMW 11 78 1 720 860 BMW 11 78 1 726 321 BMW 11 78 1 727 451 BMW 11 78 1 730 005 BMW 11 78 1 730 007 BMW 11 78 1 733 628 BMW 11 78 1 734 345 BMW 11 78 1 734 390 BMW 11 78 1 734 393 BMW 11 78 1 734 796 BMW 11 78 1 735 345 BMW 11 78 1 735 499 BMW 11 78 1 735 500 BMW 11 78 1 735 710 BMW 11 78 1 738 331 BMW 11 78 1 739 642 BMW 11 78 1 741 317 BMW 11 78 1 742 023 BMW 11 78 1 747 005 BMW 11 78 1 747 579 CITROEN/PEUGEOT E 144 008 MAZDA JE08-18-861B MERCEDES-BENZ 000 540 24 17 MERCEDES-BENZ 000 540 26 17 MERCEDES-BENZ 000 540 27 17 MERCEDES-BENZ 000 540 29 17 MERCEDES-BENZ 000 540 38 17 MERCEDES-BENZ 000 540 41 17 MERCEDES-BENZ 000 540 45 17 MERCEDES-BENZ 000 540 49 17 MERCEDES-BENZ 000 540 50 17 MERCEDES-BENZ 000 540 51 17 MERCEDES-BENZ 000 540 55 17 MERCEDES-BENZ 000 540 56 17 MERCEDES-BENZ 000 540 59 17 MERCEDES-BENZ 000 540 73 17 MERCEDES-BENZ 000 540 82 17 MERCEDES-BENZ 000 540 83 17 MERCEDES-BENZ 000 540 86 17 MERCEDES-BENZ 001 540 01 17 MERCEDES-BENZ 001 540 13 17 VOLVO 1271576 VW 021 906 265 A VW 021 906 265 B VW 021 906 265 N VW 030 906 265 AP VW 030 906 265 R VW 037 906 265 S

голоса

Рейтинг статьи

Когда лямбда – датчик выходит из строя

Неисправный кислородный датчик Далеко не всегда этот датчик выходит из строя резко – как правило, «умирает» он медленно. Как проверить кислородный датчик toyota, чтобы узнать, в норме ли он находится или нет? На деле это совсем не сложно. Чтобы получить всю необходимую информацию, достаточно понаблюдать за ним и сравнить его нынешнюю работу с прежней. Деградация устройства происходит из-за того, что поры керамического элемента засоряются из-за продуктов горения, которые всегда содержатся в выхлопе. В результате реакция устройства на изменения растягивается, торможение может достигать 10-кратного показателя. А поскольку бортовой компьютер в таком случае перестает получать объективную информацию своевременно, которая нужна для создания эффективных горючих смесей, расход топлива может увеличиться. Поскольку с понижением чувствительности датчик просто перестает видеть реальное количество кислорода, показания от него нередко воспринимаются бортовым компьютером как необходимость увеличивать и увеличивать расход топлива. Само собой, это недопустимо и откровенно разорительно, так что разумнее будет своевременно заменить датчик, чтобы избавиться от типичных на момент его деградации проблем.

Таким образом, главным показателем проблем с зондом лямбда можно считать именно резко подскочивший расход топлива. Но чтобы убедиться точно, следует провести проверку. В первую очередь рассмотрите сам этот объект – если он покрыт въевшейся сажей, то наверняка уже неисправен. Повреждения проводки говорят о том же. Если внешнее состояние не вызывает подозрений, то следует измерить показания датчика с помощью вольтметра.

Перепрошивка контроллера

Некоторые особо искушенные автовладельцы решаются на перепрошивку блока управления, благодаря чему блокируется обработка сигналов второго кислородного датчика. Однако необходимо учитывать, что любые изменения алгоритма работы системы могут привести к необратимым последствиям, так как вернуть заводские настройки будет практически невозможно и затратно. Поэтому выполнять такие манипуляции самостоятельно не рекомендуется. То же самое касается и готовых прошивок, которые продаются в интернете.

Полезно! При перепрошивке лямбда зонды удаляются.

Если вы все-таки хотите произвести перепрошивку системы, то обратитесь к грамотному специалисту, который сможет отключить получение данных ДК с помощью специализированного оборудования.

Также стоит учитывать, что практически любое вмешательство в работу систем, может привести к не самым приятным последствиям.

Проверка лямбда-зонда тестером:

Берём электронный милливольтметр постоянного напряжения и подсоединяем его параллельно ЛЗ («+» «-» к ЛЗ, — к массе), причём лямбда зонд должен быть подключен к контроллеру.

Когда двигатель прогреется (5-10 мин) затем нужно смотреть на стрелку вольтметра. Она должна периодически ходить между 0,2 и 0,8 В (т.е. 200 и 800 мВ, причём, если за 10 секунд произойдёт менее 8-и циклов — ЛЗ пора менять. Также к замене если напряжение «стоит» на 0,45 В.

Когда же напряжение всё время 0,2 или 0,9 В — то что-то со впрыском — смесь слишком бедная или слишком богатая. Поскольку напряжение датчика кислорода все время должно изменятся и скакать от ≈0,2 до 0,9V.

Имеется еще один быстрый способ проверки лямбда зонда. Следует сделать так:

Аккуратно прокалывается плюсовым контактом тестера (чёрный провод лямбды), другой контакт — на массу. На работающем моторе показания должны колебаться от 0,1 до 0,9V. Постоянные показания (к примеру, всё время 0,2) или показания, выходящие за эти рамки, или колебания с меньшей амплитудой говорят о неисправности зонда.

• всё время 0,1 — мало кислорода
• всё время 0,9 — много кислорода
• Зонд исправен, проблема в чём-то другом.

Если есть время и желание позаморачиватся можно провести несколько тестов на богатую и бедную смесь и дополнительно проверить датчик лямбда зонд.

1. Отключите кислородный датчик от колодки и подключите его цифровому вольтметру. Заведите автомобиль, и, нажав педаль газа, увеличьте обороты двигателя до отметки 2500 оборотов в минуту. Используя устройство для обогащения топливной смеси, устройте снижение оборотов до 200 в минуту.
2. При условии, что ваш автомобиль оборудован топливной системой с электронным управлением, выньте вакуумную трубку из регулятора давления топлива. Посмотрите на показания вольтметра. Если стрелка прибора приблизится к отметке 0.9 В, значит, лямбда зонд находится в рабочем состоянии. О неисправности датчика свидетельствует отсутствие реакции вольтметра, и показания его в пределах меньших отметки 0.8 В.
3. Сделайте тест на бедную смесь. Для этого возьмите вакуумную трубку и спровоцируйте подсос воздуха. Если кислородный датчик исправен, показания цифрового вольтметра будут на уровне 0.2 В и ниже.
4. Проверьте работу лямбда зонда в динамике. Для этого подключите датчик к разъему системы подачи топлива, и установите параллельно ему вольтметр. Увеличьте обороты двигателя до 1500 оборотов в минуту. Показатели вольтметр при исправном датчике должны быть на уровне 0,5 В. Другое значение свидетельствует о выходе из строя лямбда зонда.

Проверка напряжения в цепи подогрева

Для проверки наличия напряжения в цепи нужен вольтметр. Включаем зажигание и подсоединяем его щупами к проводам нагревателя (отсоединять разъем не можно, лучше проткнуть острыми иголками). Их напряжение должны быть равно тому, что выдает аккум на не запущенном двигателе (около 12В).

Если нет плюса нужно пройти цепь АКБ-предохранитель-датчик, поскольку он всегда идет напрямую, а вот минус поступает с ЭБУ, так что если нет минуса смотрим цепь до блока.

Проверка нагревателя лямбда зонда

Кроме как померить напряжения мультиметром, можно замерить еще и сопротивления для проверки исправности нагревателя (двух белых проводов), но нужно будет тестер переключить на Омы. В документации к определенному датчику обязательно указывается номинальное сопротивление (обычно оно около 2-10 Ом), ваша задача только проверить его и сделать вывод. На видео показан данный способ:

https://youtube.com/watch?v=CxhGVt5_YUA

Проверка опорного напряжения датчика кислорода

Тестер переключаем на режим вольтметра, затем включив зажигание измеряем напряжение между сигнальным и проводом массы. В большинстве случаев опорное напряжение лямбда-зонда должно быть 0,45В.

Большинство циркониевых лямбда-зондов, которые ставятся на автомобили начиная 1999 года, имеют одинаковые цветовые дифференциации циркониевых датчиков. То же и с лямбда-зондами, выпускаемыми с применением титановых сплавов — распиновка у них соответствует одинаковым значениям, выведенным в таблице. Одна лишь разница — машин с лямбда-зондами на циркониевой основе очень много, титановые — редкость, но все же встречаются. Определение назначения каждого контакта лямбда-зонда можно определить, воспользовавшись специальными таблицами, которые будут представлены ниже.

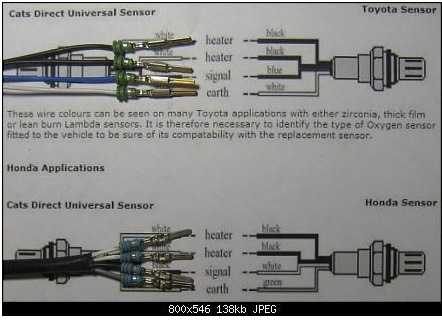

Если сочетание цветов вашего датчика будет идентично сочетанию цветов одной из колонок предложенных таблиц ниже (циркониевые или титановые лямбды) — значит датчик имеет указанную конструкцию и распиновка лямбда зонда на 4 провода соответствует указанным в таблице данным.

ОБЩАЯ ИНФОРМАЦИЯ И ПРИНЦИП ДЕЙСТВИЯ

Как можно понять из названия детали, датчик кислорода (ДК) – это прибор, посредством которого ЭБУ получает информацию о количестве оставшегося кислорода в выхлопных газах.

ДК является достаточно сложным в конструкционном плане устройством. Состоит он из керамического электролита, который способен переносить крайне высокие температуры, вплоть до четырехсот градусов. Электролит сделан из диоксида циркония, поверхность которого обработана оксидом иттрия. Поверхность оксида покрыта напылением из платины. Использование платины обусловлено тем, что она является материалом, обладающим максимальной теплопроводностью.

Помимо основного электролита, конструкция лямбда зонта состоит из следующих частей:

• Защитные экранированные наконечники с обеих сторон электролита, на которых расположены отверстия для забора воздуха и выхлопного газа. Наконечники, в паре с электролитом, являются основной функциональной частью датчика кислорода, по которым анализирующее устройство определяет разность потенциалов;
• Наконечники являются своеобразным корпусом, внутри которого расположен элемент с высокой проводимостью тока (коллектор);
• Между наконечниками расположено устройство, считывающее возникающий электрический сигнал;
• Всё элементы конструкции датчика кислорода размещены внутри металлического корпуса. К лямбда зонду подведена проводка из четырех проводов: 2 белых провода, которые отвечают за питание устройства, и два черных – первый, передает полученные данные к ЭБУ, второй – заземление.

Принцип действия лямбда зонта следующий: электролит, расположенный в потоке выхлопных газов автомобиля, разогревается до температуры от 300 до 400 градусов благодаря встроенному нагревательному элементу. Такая температура необходима для того, чтобы цирконий достиг своей максимальной проводимости, и система начала работать. ДК установлен таким образом, что наконечник на одной его части контактирует исключительно с выхлопными газами, а второй наконечник – с чистым атмосферным воздухом.

Статья в тему: Как подключить бортовой компьютер Штат на ВАЗ 2110 (инструкция)

Когда внутри коллектора, расположенного внутри наконечника, скапливается достаточное количество кислорода, на электролите происходит смена разницы потенциалов, данные о которой передаются на блок ЭБУ, и электронные системы четырнадцатой изменяют количество подаваемого в цилиндры топлива.

Оптимальное соотношение топлива и кислорода в сгораемой смеси – 14,7 к 1, именно при такой пропорции наблюдается наибольшее КПД силового агрегата.
