Как проверить датчик абс на работоспособность?

Электроника

Это выход из строя узлов, связанных с электроникой: • обрывы в жгуте электропроводки; • выход из строя датчиков скорости вращения; • обрыв или замыкание катушки включения регулировочного клапана; • выход из строя электродвигателя возвратного насоса; • отказ реле включения клапанов; • сбой программы, или выход из строя блока управления АБС.

НЕИСПРАВНОСТИ АБС В ОБЛАСТИ ГИДРОМЕХАНИКИ

В этом случае наиболее характерными поломками являются протекания сальников в различных соединениях и узлах. Выработка рабочих поверхностей на дисках, и как следствие, изменение расстояния между датчиком и считываемой поверхностью. Заклинивание клапанов системы. Засорение патрубков гидроприводов и поломка рабочей части возвратного насоса.

ОПРЕДЕЛЕНИЕ НЕИСПРАВНОСТИ АБС

Исправность системы АБС у Приоры, как и у любого автомобиля, очень важный вопрос. Очень удобно то, что малейший сбой в её работе, тут же отразится на приборной панели. Загорится контрольная лампочка АБС либо она не потухнет через положенное время после включения зажигания.

Тут не стоит раздумывать. Необходимо срочно ехать на компьютерную диагностику в приличное СТО. Современные ЭБУ АБС «Приоры» имеют выход на диагностический разъём. Они прекрасно диагностируются как переносными портативными сканерами, так и стационарными мотор-тестерами. Так как вся электроника АБС очень тесно связана с механической частью, то большинство поломок в этой сфере опытный мастер-диагност, определит сканированием ЭБУ. Для примера, заклинил рабочий клапан на одном из направлений. Что происходит: катушка, образно говоря, пытается на него воздействовать, а он – ни с места. Компьютер заметив нарушение нагрузки в цепи, тут же подаст сигнал. Загорится «датчик АБС». При подключении мастер увидит направление, которое необходимо просмотреть, и быстро устранит поломку.

ОСОБЕННОСТИ ДИАГНОСТИКИ АБС ПРИОРЫ

Некоторые сканеры, считывающие неисправности, записанные в ЭБУ, выдают только буквенно-цифровые коды, поэтому для особенно дотошных автолюбителей имеет смысл иметь под рукой расшифровку этих кодов для ВАЗ «Приора»: С0035 — неисправность левого переднего датчика; С0040 – то же у переднего правого; С0045 – неисправность заднего левого; С0050 – то же правого заднего; С0060 – отказ выпускного левого переднего клапана; С0065 – отказ впускного переднего левого клапана; С0070 – неисправность выпускного переднего правого клапана; С0075 – неисправность впускного переднего правого клапана; С0080 – заднего левого выпускного; С0085 – впускного заднего левого; С0090 – выпускного заднего правого; С0095 – заднего правого впускного клапана; С0110 – неисправность цепи возвратного насоса; С0121 – отказ в цепи реле включения напряжения питания клапанов; С0161 – неисправность в цепи стоп-сигнала; С0245 – неправильное считывание частоты вращения; С0550 — неисправность ЭБУ; С0800 — несоответствие напряжения в сети АБС. Этот список позволяет находить неисправность, даже если простой сканер для Приоры выдаёт одни только коды, и узнать почему «загорелся датчик АБС». И всё-таки стоит помнить, что мастеру будет приятней услышать правильную формулировку – горит лампа неисправности системы антиблокировки.

Проблемы с ABS Подскажем как проверить датчик АБС

Всем привет! Сегодня в рубрике «Как проверить?» расскажу о том, как выполнить диагностику датчика ABS в домашних условиях. Проверка датчика АБС ничем не отличается от проверки других датчиков, о которых я писал в предыдущих своих статьях.

Немного теории…

Вряд ли найдется кто-нибудь кто не знает, что такое ABS (АБС), но на всякий в двух словах расскажу. В общем, система ABS (Anti-lock Braking System — система антиблокировки тормозов или антиблокировочная система) следит за тем, чтобы во время торможения колеса не блокировались, а само торможение происходило максимально эффективно. Проще говоря, она выполняет за нас прерывистое торможения, избегая движения «юзом», при этом водителю не нужно думать о том, как и с какой силой нажать на педаль. Система АБС сама выполнит серию прерывистых торможений и остановит авто без заноса и прочих неприятностей.

Датчик АБС

Датчик ABS — это своего рода контролер, который передает информацию в блок системы ABS, где производятся подсчеты и принятие решений про то, как и с какой силой должно тормозить каждое из колес. Датчик снимает информацию о том, как вращается колесо посредством наблюдения за специальной «гребенкой», которая дает понять вращается колесо или заблокировалось.

Неисправность датчика АБС

Постоянный контакт с грязью и влагой приводит к тому, что датчики начинают «глючить» или полностью выходят из строя. В итоге система обнаруживает неисправность и на панели загорается красный индикатор в виде надписи «ABS». Отмечу, что в исправном состоянии надпись загорается во время запуска двигателя, в это время система производит самодиагностику и если все «ок» лампочка гаснет. В противном случае лампа горит или загорается, и не гаснет во время движения.

Разрыв цепи — наиболее распространенная поломка. Датчик теряет питание и связь с блоком управления, либо из-за повреждения подает некорректный сигнал, «глючит» проще говоря. Как я уже говорил, о неисправности будет сигнализировать соответствующая лампочка.

Как проверить датчик АБС?

Проверка датчика ABS заключается в измерении сопротивления, более подробно о том, как его измерить я сейчас и расскажу. Для проверки потребуется мультиметр или омметр.

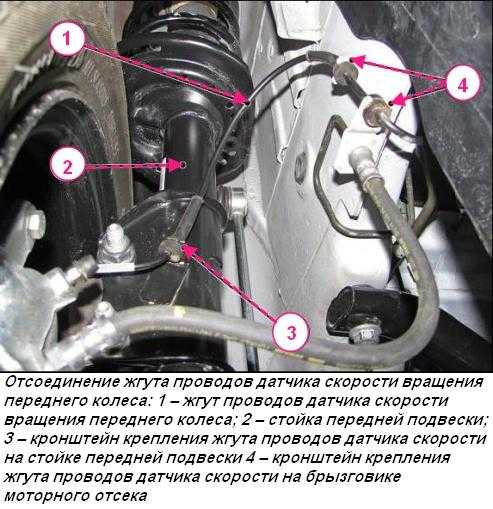

Если у вас мультиметр, переводим его в режим омметра, затем обеспечиваем себе доступ к датчику (снимаем колесо и т. д.).

Дальше достаем датчик (иногда это самое сложное), и подсоединяемся к разъемам блока управления. Распиновку блока вашего авто следует найти в Интернете заранее!

Теперь подключаем в цепь провода с PIN-разъемами, и коммутируем их с датчиком и мультиметром. Ваша задача измерить сопротивление датчика АБС и сопоставить его с полученными данными. Если вы не знаете какие должны быть параметры, попробуйте найти информацию в сети или проверить эти параметры на другом аналогичном авто, у которого ABS исправна.

Примерные показатели, которые у вас должны получиться

• Устройство — ножка — 5-26 Ом.
• Устройство — «масса» — от 20 кОм или больше.

Обязательно осмотрите провода. Даже небольшой перелом или разрушение оплетки может стать причиной короткого замыкания и некорректной работы датчика. Покрутите колесо и понаблюдайте как меняются показания прибора.

Как проверить датчик ABS тестером?

Если у вас нет тестера, но есть мультиметр, переводим его в режим тестера, то есть в режим измерения постоянного напряжения. Принцип такой же, подключайте PIN-разъемы проводки и коммутируем их с прибором. Затем крутим колесо (примерно 1 об/сек). Исправный датчик при таком вращении должен показывать напряжение от 0,25 до 1,2 V. Если колесо будет вращаться быстрее, то и показания будут выше.

Рекомендую видео о том, как проверить датчик АБС

Ремонт датчика АБС

Учитывая стоимость датчика ABS, а она нередко довольно высокая, многие автомобилисты задаются вопросом можно ли отремонтировать этот датчик. В большинстве случаев это невозможно, однако бывают и исключения. Более того, на некоторые дорогие марки автомобилей можно подобрать датчик «неродной», например, от авто отечественного производства.

Также порою поломка заключается в несущественном повреждении проводки или внешнего корпуса. Такие недочеты легко устраняются и по большому счету не влияют на работу датчика. Хотя в видео расположенном ниже автор наглядно демонстрирует, что нет ничего невозможного и даже обрыв обмотки датчика АБС можно легко устранить в домашних условиях…

Что делать в первую очередь?

Необходимо выполнить проверку датчиков ABS которые располагаются возле каждой ступицы колеса. Ваша задача обнаружить нарушение в соединении датчиков, обрыв провода или повреждение корпуса датчика ABS. В любом из этих случаев вы так или иначе увидите на панели соответствующий индикатор, ну при условии, что сам блок управления системой рачий и не «глючит».

Проверка датчика АБС — меряем сопротивление

1. Домкратим колесо, то на котором по-вашему расположен нерабочий или неисправный датчик, или каждое колесо по очереди если вы точно не знаете какой из датчиков неисправен.
2. Далее снимаем колесо и получаем доступ к датчику.
3. Демонтируйте корпус, а также защитный блок управления и разъемы по которым поступает питание на датчики.
4. После этого в цепь провода с PIN-разъемами внедряем провода и коммутируем их с датчиком и мультиметром.
5. Производим замер сопротивления и сверяем его с тем, которое должно быть по умолчанию (его можно узнать в мануале) или у представителя производителя вашего авто.
6. Проводку «прозваниваем» на предмет обрыва или короткого замыкания.
7. Вращайте колесо при этом следите за показаниями мультиметра, сопротивление должно меняться.

• Устройство — ножка — 5-26 Ом.
• Устройство — «масса» — от 20 кОм и более.

Проверка датчика ABS при помощи тестера — меряем напряжение

1. Домкратим колесо.
2. Включите мультиметр, установите режим измерения постоянного напряжения.
3. Подключаем электроды прибора к разъемам и проверяем показания, при этом вращаем колесо (примерно 1 об/сек).
4. Исправный датчик ABS покажет напряжение на приборе ~0,25-1,2 Вольта. Если скорость вращения колеса будет выше, то и показания соответственно будут увеличиваться.

Как проверить датчик осциллографом?

Чтобы диагностировать исправность или неисправность датчика АБС можно использовать даже осциллограф или проще говоря тестер. При подключении на приборе будет отражаться график, при помощи анализа амплитуды, можно судить о исправности или неисправности датчика.

Проблема заключается в том, что прибор этот есть не на каждом СТО, не говоря уже за гараж, в котором вы собрались проводить все свои «опыты». Прибор это дорогой, и довольно сложный для понимания поэтому для работы с ним необходимо обладать определенными знаниями и навыками.

В современных автомобилях система ABS имеет функцию самодиагностики, используя специальное ПО можно считать код ошибки после чего расшифровать его по специальной таблице.

Сложности подбора деталей

Прежде чем приступить к замене, необходимо выбрать подходящий комплект колодок. На рынке присутствует множество вариантов для Лады Приоры. Условно их можно разделить на две категории – детали, оснащенных АБС и без этой системы. Понять, к какому типу относится ваша Lada Priora несложно – в схему автомобилей с антиблокировочной системой входит датчик АБС и подключенный к нему провод.

Основные принципы подбора общие для двух категорий. Товар должен быть хорошо запакован, иметь защитные голограммы и паспорта качества. При покупке целого комплекта с выжимными пружинами желательно их проверить. Нередко встречались наборы из Китая, где скобы пружин развернуты не в ту сторону.

Не стоит искать, сколько будет стоить самый дешевый комплект для ВАЗа. Лучше отдать предпочтение оригинальным деталям или именитым аналогам. Даже при большей стоимости колодки обеспечат отличный ресурс и прекрасную тормозную динамику.

Подбор для машин с ABS

Ниже представлен список комплектов колодок, обладающих лучшим соотношением цена — качество.

Наименование и номер детали	Минимальная цена, руб.
AT 2090-118BP	400
АвтоРеал АВ18-350-2090	450
Pilenga BSP1005N	600

Подбор для авто без ABS

Если ваша Лада Приора не оснащена антиблокировочной системой, то следует приобрести специальные колодки. Самыми популярными являются следующие комплекты.

Марка детали	Начальная стоимость, руб.
Fortech FB-2102	500
Pilenga BST1002N	550
Bosch 0986487219	800

Причины загорания лампочки антиблокировочной системы

В норме индикатор АБС на панели приборов загорается на несколько секунд и гаснет при каждом запуске двигателя. Если пиктограмма в этот момент не отображается, система неактивна и требуется ее проверка. Причин, почему загорелась лампочка ABS может быть несколько:

1. Обрыв проводов;
2. Датчики ABS загрязнены, отключены или вышли из строя;
3. Поврежден зубчатый венец на ступице колеса;
4. Не функционирует электронный блок управления системой.

Независимо от того, по какой причине горит ABS, штатный бортовой компьютер собирает информацию о неполадках и анализирует ее, чтобы сгенерировать код ошибки. На обнаружение конкретной неисправности указывает та самая, сигнальная лампа.

• отсутствует контакт в разъеме подключения;
• обрыв провода на датчик (сделать прозвонку проводов);
• датчик АБС неисправен (проверить и при необходимости заменить датчик ABS);
• венец ступицы пришел в негодность;
• неисправен блок управления системой АБС.

Если вы смотрите на панель приборов и видите, что значок АБС не затухает и горит постоянно, то первым делом надо проверить предохранитель этой системы. Если предохранитель рабочий, то осмотреть датчики на колесах.

Причиной не рабочего состояния датчиков на колесах могут быть окисления разъема датчика на ступице (это часто бывает в местности, где дороги обработаны различными химикатами, реагентами) или же наличие грязи на разъемах.

Также бывает, что перетираются провода подключения датчика АБС, из-за чего отсутствует полный контакт либо контакт работает с перебоями.

Также бывает, что недавно меняли тормозные колодки или же ступицу и просто забыли подсоединить штекер разъема датчика АБС.

При наличие работоспособной системы ABS во время резкого торможения, когда колеса остановлены тормозной системой, а машина продолжает ехать, то система АБС активизируется и отпускает колеса, затем опять стопорит, затем опять отпускает, затем опять стопорит, до тех пор, пока будете держать педаль тормоза нажатой, а автомобиль будет продолжать движение.

В автомобилях без АБС, если нажать на тормоз и машина будет продолжать двигаться из-за скользкого дорожного покрытия, то надо тормозить рывками: нажал до упора — отпустил, нажал — отпустил, в этом случае сохраняется управление автотранспортным средством и сокращается тормозной путь. Я сам это испытал, когда у меня был автомобиль семейства Ваз 2106. Когда двигался на нем вечером в дождливую погоду, перед светофором стояли автомобили на запрещающий сигнал светофора, я подъезжал сзади и нажал на тормоз, «шестерка» продолжала движение из-за налета грязи на асфальте, пришлось нажимать несколько раз на тормоз до упора, так сказать, использовать себя вместо АБС. Авто благополучно остановилось.

При управлении автомобилем с АБС требуется до упора нажимать на педаль тормоза, чтобы система анти пробуксовки работала. Не применять способ прерывистого торможения, как на авто без АБС.

Также, иногда горит АБС при пробуксовке колес. Но это не критично. Просто надо несколько раз произвести резкое торможение и лампочка АБС потухнет.

Если, вдруг, после всех проверок (проводов, датчиков, чистоты контактов, венца ступицы, блока управления) по-прежнему горит АБС, то придется проводить компьютерную диагностику в сервисе или, при наличии сканера, своими руками. Возможно тормозная система завоздушена, в этом случае надо правильно прокачать тормоза с АБС.

Как устроен датчик

Разные производители на своих автомобилях устанавливают разные версии и реализации антиблокировочных систем. Можно выделить несколько видов датчиков. Одни из них функционируют на принцип магниторезистивного эффекта, другие же работают на базе эффекта Холла. Существуют пассивные и активные датчики.

Пассивные датчики – это индуктивные датчики скорости. Конструкции и принцип действия предельно просты. В основе лежит обыкновенная катушка индуктивности, намотанная с использованием тонкого медного провода. Внутри катушки установлен мощный магнит и железный сердечник – также магнитный. Торцевая часть катушки с сердечником установлена напротив магнитного кольца, установленного на ступице.

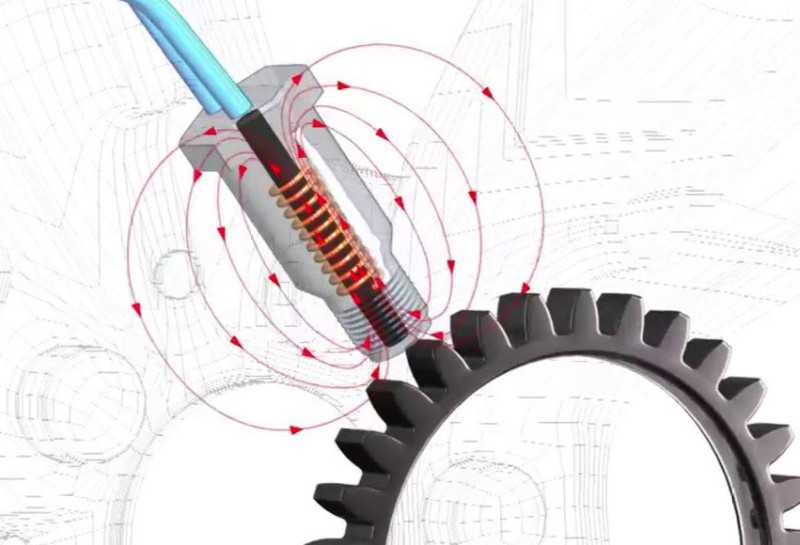

Датчик работает на принципе электромагнитной индукции. Пока катушка находится в покое, то на выходах датчика отсутствует какой-либо сигнал. Когда автомобиль начнет свое движение, то около сердечника датчика будет двигаться зубчатый ротор кольца. Это приведет к изменению магнитного поля, проходящего через катушку.

За счет переменного магнитного поля в катушки образуется переменный ток, которой и передается в блок управления. Такая система не подвержена помехам и грязи, но начинает работать только при наборе скорости 5-7 км/ч.

Активный аналог появился в 90-х годах. Датчики работают по принципу полупроводникового диода – меняется направление электрического тока под воздействием магнитных полей. Такие датчики называют магниторезистивными. Существует также датчик Холла, где ток возникает в резисторе, помещенном в магнитное поле.

Магнитное поле создается посредством специального кольца, которое закрепляется на ступице автомобиля и вращается вместе со ступицей. В случае с пассивными датчиками, любые изменения в магнитном поле ведут к изменениям в направлении электронов – в результате изменяется сопротивление. Эти изменения сопротивления и фиксируются электронным модулем или ЭБУ.

В варианте с активными датчиками меняющееся магнитное поле заставляет электроны двигаться в один конец элемента. В результате формируется напряжение, передающееся в ЭБУ.

Можно ли починить неисправный сенсор

Если повреждена обмотка элемента, некоторые автовладельцы выходят из ситуации путем перемотки катушки. Однако, практика показывает, что восстановить работоспособность таким образом можно далеко не всегда.

Конструктивные особенности

На рисунке выше был показан случай, когда в качестве индуцирующего элемента используется гребенчатое кольцо, располагающееся на ступице. Торец датчика находится в непосредственной близости от гребенки из магнитомягкого материала. Расстояние зазора обычно от 0,2 до 0,8 миллиметров.

Иногда в зону зазора попадает грязь, мелкие камешки. Это может привести к тому, что зазор увеличится (датчик оттолкнется, либо разрушится его наконечник). Сигнал резко уменьшится. Иногда к этому приводит даже засорение гребенки.

Затем с помощью щупа проконтролировать величину зазора, она должна быть не более 1 мм. Если нет набора щупов, можно визуально проверить, нет ли видимых разрушений элементов его конструкции. Для большей точности можно сравнить с его элементами противоположного колеса.

Если имеются разрушения металлической конструкции гребенки колеса, следует ее заменить.

В некоторых автомобилях индуцирующий элемент выполнен в виде резинового кольца, в которое вмонтированы магнитные вставки.

В процессе ремонта неопытные механики, не осознавая назначение этих колец, просто их не одевают, что приводит к неисправности системы ABS .

В настоящее время часто используются ленты, состоящие из микромагнитных элементов.

В процессе ремонта ступицы эту ленту иногда повреждают, даже не замечая этого. В таком случае датчик АБС также будет работать некорректно.

При замене подшипников ступицы следует обратить внимание, нет ли на нем индуцирующего кольца. На рисунке изображен подшипник с полуразрушенным кольцом

На уцелевшей части видны сегменты магнитных элементов.

При самостоятельном ремонте ступиц колес следует обязательно обращать внимание на конструктивные элементы, расположенные вблизи датчиков ABS

Какую тормозную жидкость выбрать для Приоры

Завод изготовитель заливает DOT 4. Самыми популярными у покупателей являются тормозные жидкости ROSDOT 4 и НЕВА-М. Первый вариант подороже второй подешевле. Для автомобилей с ABS и без рекомендуется применять разные типы жидкостей.

• DOT-4 plus — для автомобилей без ABS
• DOT-4 class 6 — разработана для современных тормозных систем (ABS, ESP,VSA)

В зависимости от емкости, стоимость тормозной жидкости указанных выше от 50 до 150 руб.

Можно так же залить жидкость DOT 5.1. Она имеет более низкую вязкость чем указанные выше образцы, а так же более высокую температуру кипения и по заявлениям производителей меняется один раз в пять лет.

Полный обзор тормозных колодок для Лада Приора

Лада Приора имеет классическое разделение тормозных механизмов — передние дисковые и задние барабанные. Причем каталожные номера тормозных колодок на Приору идентичны тем, что предлагаются для Лады Калины второго поколения. Вот они:

• передние дисковые тормозные колодки — 11180-3501080-00;
• задние барабанные тормозные колодки — 21080-3502090-01;
• задние барабанные тормозные колодки (ABS) — 11180-3502090-10.

Отличия задних барабанных колодок без АБС (анти-блокировочная система тормозов) и с ней заключается в том, последние имеют специальные отверстия под датчик. В целом процедура замены задних тормозных колодок для обоих вариантов одна и та же, только понадобится еще снять датчик АБС (один винтик) и не забыть о задающем диске при обратной сборке.

Еще одним достаточно важным моментом является то, что владельцы Lada Priora зачастую покупают аналоги тормозных колодок, а не оригинал, который проигрывает в соревновании «цена/качество». Для замены оригиналу чаще всего советуют использовать колодки TRW, Ate или Ferodo, но вместе с тем большей популярностью на Приоре пользуется продукция от Pilenga и BM.

Передние дисковые тормозные колодки Лада Приора
С размерами — длина: 104.4 мм.; ширина: 62.1 мм.; толщина: 17. мм.
Производитель	Каталожный номер	*Цена (руб.)
Brembo	P41003	780
Ate	13046029652	703
Ferodo (Premier)	FDB527	640
Hankook Frixa	FPE103	626
NiBK	PN0223	536
TRW	GDB469M	495
Ferodo (Target)	TAR527B	405
Lada	21083501080	380
Finwhale	V218	363
Pilenga	FDP2005	363

Если говорить об отзывах на тормозные колодки для Приоры, то стоит отметить такие моменты.

Тормозные колодки Ferodo делятся на «красные» и «зеленые» (по цвету упаковки), они имеют разные отзывы. Ferodo Premier («красные») считаются лучшими — они более жесткие, да и производитель позиционирует их как колодки комфорт-класса. Ferodo Target («зеленые») — мягче, хуже тормозят, но более щадят тормозной диск; они являются слегка улучшенной версией оригинальных колодок.

О тормозных колодках Ate, причем не только на Приору, часто отзываются в положительном ключе. Как отмечают владельцы, они могут поначалу скрипеть, но потом притираются и отлично тормозят в паре с оригинальным тормозным диском.

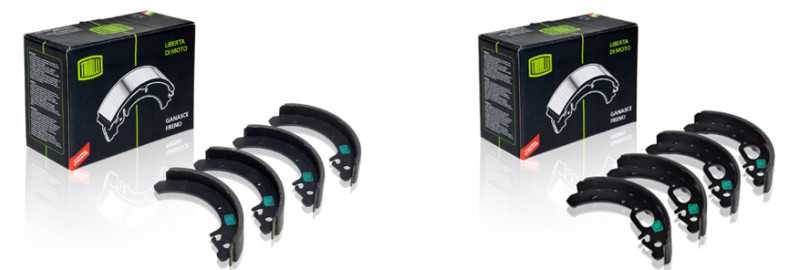

Барабанные тормозные колодки без АБС (слева) и с АБС (справа) на примере Trialli

Колодки азиатских (Китай и Корея) фирм BM и Pilenga, достаточно хороши, чтобы купить их взамен оригинальным. Но из их плюсов выделяется в основном лишь низкая стоимость. За другими положительными качествами обращаются к более именитым производителям, вроде Brembo, Hankook Frixa или упомянутых ранее Ate, TRW, Ferodo.

Задние барабанные тормозные колодки Лада Приора
С размерами — диаметр: 200 мм.; ширина: 41 мм.
Производитель	Каталожный номер	Цена (руб.)
Ferodo	FSB240	860
Ate	03013702312	815
Sangsin (с АБС)	SA183	715
TRW	GS8210	672
Finwhale	VR318	658
Bosch	0986487813	610
Allied Nippon	ABS1701	612
Trialli	GF231	547
Trialli (с АБС)	GF239	547
TSN	232	460

Резюмируя можно сказать, что качеством оригинальных колодок от ТИИР недовольны многие водители, и стремятся заменить их на лучший аналог. Такими выступают колодки Ate, Ferodo, TRW, Bosh и другие. Если при этом нужно сэкономить, берут продукцию BM или Pilenga.

В рейтинге тормозных колодок Лада Приора на PartReview от 08.04.20, лидируют фирмы ATE, ТИИР и TRW. Отзывов в рейтинге не так уж много, но все они от владельцев данной модели авто.

При покупке задних тормозных колодок, нужно смотреть — есть ли у них окошко под АБС или нет, в противном случае можно приобрести неподходящие колодки. Меняются они комплектами — все четыре задние или передние.

Задние тормозные колодки в среднем «ходят» на 30,000 км пробега дольше передних. Но так как стиль вождения и материал фрикционных накладок бывает разным, точной периодичности замены нет, только примерная: 30-50 тыс. км., для передних и 60-90 тыс. км пробега для задних колодок.

Диагностика АБС (ABS) своими руками

Антиблокировочная система автомобиля (Anti-lock Braking System) – это система, осуществляющая регулировку давления тормозной жидкости в тормозных контурах, что позволяет предотвратить блокировку колёс в момент торможения. Иными словами, эта система предотвращает торможение юзом, что даёт следующие преимущества:

• Повышение устойчивости автомобиля.
• Уменьшение тормозного пути.
• Экономия резины и сохранность шипов на шинах автомобиля.

Помимо своей основной функции, датчики и клапаны антиблокировочной системы используются для многих других систем автомобиля. Например, система курсовой устойчивости или система помощи при экстренном торможении. Система курсовой устойчивости подтормаживает определённые колёса при резких поворотах или заносах, что значительно улучшает показатели безопасности. Система помощи при экстренном торможении удерживает нажатой педаль тормоза вплоть до полной остановки.

Принцип работы антиблокировочной системы

Как сделать диагностику АБС самому? — чтобы с уверенностью ответить на этот вопрос, важно знать устройство самой системы. Для этого разберём несколько отдельно взятых её частей:

• Датчики скорости. Датчики располагаются возле каждого колеса автомобиля. Они передают на блок управления ABS информацию о скорости вращения каждого из колёс.
• Блок управления ABS. Блок управления принимает сигналы с датчиков скорости, анализирует ситуацию, и, в случае блокировки колеса, передаёт команду на блок управления гидравликой.
• Гидравлический блок управления, получив сигнал о заблокированном колесе, перекрывает канал тормозной жидкости, идущий к этому колесу.

В результате получается, что как только колесо заблокируется, система «отпускает» его. Как только это происходит, оно снова блокируется. Всё это происходит с высокой частотой, и в итоге колёса вращаются на предельном усилии, но при этом без перехода на движение юзом.

Диагностика ABS своими руками

Самым первым признаком неисправности системы АБС является лампа на приборной панели

После того, как она загорелась, важно сразу произвести диагностику. Рассмотрим действия, которые необходимо выполнить при сбоях в работе АБС:

• Проверьте предохранители и реле блока управления антиблокировочной системы.
• Сравните давление в шинах – оно должно быть везде одинаковое.
• Изучите ротор каждого датчика на предмет загрязнения.
• Замерьте тестером сопротивление в каждом из датчиков при включенном зажигании. Приподняв колесо на домкрате и вращая его, наблюдайте за изменениями.
• Проверьте целостность проводов, идущих от датчиков к блоку управления.
• Проверьте целостность проводов идущих к гидравлическому блоку АБС.

Лучшим вариантом диагностики будет проверка с помощью подключения ноутбука  или смартфона к диагностическому разъёму – это позволит сэкономить много времени и моментально определить причину  поломки.

Коды ошибок ABS Lada Vesta и их расшифровка

• U0121 — нет данных от контроллера системы АБС
• U0122 — нет данных от контроллера системы ESP
• U0415 — неверные данные от контроллера системы АБС
• U0416 — неверные данные от контроллера системы ESP

В большинстве случаев отсутствие данных с контроллера говорит о его неисправности. Если диагностика указывает на ошибки U0415 или U0416, то велика вероятность неисправности датчиков или повреждения проводов.  Также не забывайте, что при различающемся давлении в шинах система управления может получать неверные данные от контроллера и указывать на последние две ошибки.

Антиблокировочная система и безопасность

Многие ошибочно полагают, что АБС не приносит никакой пользы и даже является препятствием для безопасного вождения. Это довольно закоренелое мнение и на вопрос «а чем вы это обосновываете?» очень часто можно услышать что-то вроде «на рыхлом снегу АБС увеличивает тормозной путь». На деле же, длина тормозного пути особо не отличается.

Но главная цель этой системы – это не сокращение тормозного пути, а увеличение сцепления с дорогой в момент торможения. Тормозить юзом и одновременно объезжать препятствие невозможно – колёса не будут слушаться вас.

А вот если на вашем авто установлена система АБС, то можете не беспокоиться – смело давите педаль тормоза до упора и продолжайте маневрировать.

https://www.youtube.com/watch?v=k6tfytTEu9g

Важно понимать, что ваш ум адаптируется к этой системе, и привыкнуть к неработающему АБС очень сложно. Именно по этой причине необходимо немедленно проводить диагностику и ремонт антиблокировочной системы при первых признаках неисправности

(1 оценок) Загрузка…

Ремонт ABS — Лада Приора Хэтчбек, 1.6 л., 2008 года на DRIVE2

Итак продолжил я искать причину неисправности АБС. Для начала решил записаться к официалам и провести диагностику. Причем попал еще под акцию где всего за 640 рубликов перетряхнули всю машину. Там приговорили оба передних датчика на замену. Тут же была обнаружена еще одна неприятность, не связанная с моим визитом в сервис. Пыльник правого шруса порвался. Так как я лазил под машину пару дней назад и все было цело, да и надрыв по виду был свежим и чистым, решили обойтись заменой только самого пыльника. Довольный своевременным ремонтом и проведенной диагностикой, которая расставила все на свои места отправился домой.

Далее начался поиск этих самых датчиков. Мне все не давала покоя мысль можно ли его привести в чувство. Просто странно что датчик такого типа сломался, да еще на обоих колесах. Погуглил, почитал гениальные рукописи как восстановить датчики, конечно по отзывам не долговечно, но еще раз полазил в арке колеса в поисках скрытого обрыва или протертости, перемерял их контакты по новой. Обрыв и все тут. Так что планы с восстановлением провалились.Начал поиски новых датчиков. Ценник в основном варьируется от 1400 до 1600 с копейками что как-то совсем не по бюджетному для этой машины. Самое дешевое что удалось найти это у тех же официалов за 1200 и еще в одном магазине, официалы привезут только к середине месяца. Так решил брать в магазине.

Сгонял, забрал, ну думаю счас ты у меня заработаешь. Самому менять было лень ибо погода полный треш со снегопадом, да и прекрасно известно как эти датчики захресают. Так что решил доверить это безобразие людям обученным. Поехал на сервис. Как оказалось им тоже не просто будет поменять эти датчики. Плюс оказалось что на обоих колесах погнуты кронштейны крепления этих самых датчиков, вследствии чего они стерлись о гребенку и перестали подавать признаки жизни. Пришлось снимать суппорта и тормозные диски дабы добраться до болтов кронштейнов. При снятии оказалось что скоба левого суппорта держалась силами одного болта, а второй попросту был на месте, но резьбы там нет. Так я разорился еще на 600 рублей за скобу и 600 за кронштейны.Ну и фото снятых кронштейнов и датчиков.

Ну после этого уже все конечно же собралось идеально. При запуске значок неисправности АБС сразу погас и тормозилка заработала как надо.

Цена вопроса: 4 000 ₽

www.drive2.ru

Проверка качества выполненных работ

После замены датчика проверяется его работоспособность. Для этого достаточно разогнаться до скорости 40 км/час на ровном безопасном участке дороги и выполнить резкое торможение. Если машина останавливается без уводов в сторону, на педаль передаётся вибрация и доносится специфический звук сработавших тормозных колодок — система АБС работает в штатном режиме.

Сегодня можно легко найти и купить любые датчики АБС — от дорогостоящих оригинальных устройств до аналоговых деталей по демократичной цене. Помните, что грамотный подбор элементов системы играет важную роль в её бесперебойной эксплуатации. Выбирая датчик, изучите инструкцию изготовителя и убедитесь, что он подходит к автомобилю, а этот обзор поможет заменить устройство самостоятельно.

Подготовка к замене

Перед началом смены колодок необходимо провести подготовку автомобиля.

Подготовка

Необходимо шприцем или грушей откачать часть тормозной жидкости из бачка. Это необходимо для того чтобы излишки жидкости не вытекли через верх, когда тормозной цилиндр будет сжат.

Далее ослабляем трос ручного тормоза, при его чрезмерной натяжке сжатие тормозного цилиндра будет невозможно, что усложнит процесс работы.

Как отрегулировать ручной тормоз читаем тут.

Затем подготавливаем необходимый инструмент

Необходимый инструемент:

• Головка на «7»
• Головка Torx «E8»
• Рожковый ключ на «10»
• Трещотка
• Большая плоская отвертка
• Две монтировки

Пошаговая инструкция

Поддомкрачиваем колесо и снимаем его (незабываем, подложить упоры под колеса автомобиля).

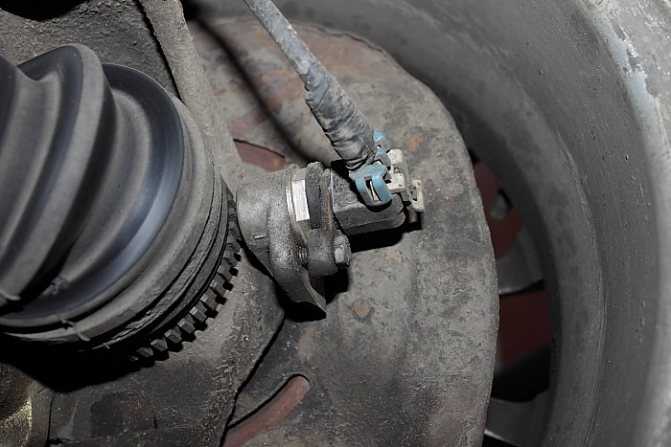

Если автомобиль оборудован системой АБС, то необходимо снять датчик АБС, дабы не сломать его при демонтаже и монтаже колодок.

Для этого необходимо головкой «Е8» открутить датчик и вытащить его из барабана.

Трещоткой с головкой на «7» откручиваем направляющие колеса (в некоторых моделях ваз направляющие выполнены под рожковый ключ на «10»).

Далее необходимо демонтировать барабан. Для этого можно использовать деревянный брусок или киянку и наносить удары в торец барабана, пока он не снимется.

Обратите внимание на то чтобы автомобиль был снят с ручного тормоза. В противном случае барабан не снимется

Снимаем барабан, если автомобиль оборудован АБС снимаем задающий диск датчика АБС.

Следующим действием будет сжатие тормозного цилиндра. Берем две монтировки и сдавливаем колодки, так чтобы цилиндр сжался, как показано на картинке.

Далее приступаем к разборке заднего тормозного механизма.

Снимаем верхнюю стяжную пружину отверткой и вынимаем ее.

Вынимаем распорную планку раздвинув колодки.

Отверткой демонтируем прижимную пружину передней колодки.

Снимаем переднею колодку.

Снимаем прижимную пружину задней колодки и отпускаем колодку вниз.

Вынимаем рычаг привода ручного тормоза из зацепления троса ручного тормоза и вынимаем колодку.

Разгибаем шплинт и вытягиваем его из отверстия пальца.

Снимаем шайбу и привод ручного тормоза, а затем палец с колодки.

Следующим этапом замены задних колодок является обратная сборка в обратной последовательности.

Для более удобного и легкого натягивания прижимной пружины можно использовать кусок провода или веревки для привидения пружины в зацепление с колодкой.

После того как на обеих сторонах автомобиля будет заменены колодки, необходимо отрегулировать ручной тормоз. Как правильно отрегулировать ручник можно прочитать тут.

Процесс замены тормозных колодок завершен.
