Как проверить датчик абс тестером на работоспособность

Проверка датчика АБС осциллографом

Перебои можно диагностировать и этим прибором, но его использование требует определенных навыков. Помимо этого, стоимость устройства достаточно высока. Учитывая перечисленные факторы, можно прийти к выводу — использование осциллографа оправдано только для техцентров. Но если вам вдруг попадется под руки такая “диковинка”, попробуйте провести диагностику своими руками.

Проверка датчика ABS на данном приборе позволяет получить визуальное представление об электросигнале. Частотность и амплитуда отражаются на дисплее, что дает “объемное” представление о корректности работы “антиблока”. Далее сравнивают и анализируют полученные данные. Сама работа похожа на процедуру с вольтметром, только к выводам подключается другой прибор. Об исправности устройства говорят следующие факторы:

приблизительно равные значения показателей;
отсутствие “скачков” при меньшем синусоидном сигнале;
стабильная амплитуда колебаний с Max не более 0,5 В.

Есть ли хорошая альтернатива такой проверке? Тестирование ноутбуком (если интересны подробности, инструкцию вы легко найдете в Сети).

Ремонт проводки

Повреждённый участок проводки можно заменить. Для этого:

Отсоединяют штекер провода от блока управления.
Рисуют или фотографируют схему расположения скоб крепления проводки с замерами расстояния.
Откручивают болт крепления и демонтируют датчик с проводкой, предварительно удалив с неё крепёжные скобы.
Отрезают повреждённый участок провода, учитывая запас длины для пайки.
Снимают с отрезанного кабеля защитные чехлы и скобы.
На заранее подобранный по внешнему диаметру и сечению провод одевают чехлы и крепления с помощью мыльного раствора.
Припаять к концам нового жгута датчик и соединительный штекер.
Изолируют места пайки. От качества изоляции зависит точность передаваемых датчиком сигналов и срок службы отремонтированного участка проводки.
Датчик устанавливают на место, проводку располагают и крепят согласно схеме.
Проверяют работу системы в разных скоростных режимах.

Место пайки необходимо качественно заизолировать для увеличения точности передаваемых сигналов

От эффективности работы антиблокировочной системы зависит безопасность участников дорожного движения. При желании диагностику и ремонт датчиков АБС можно провести самостоятельно, не обращаясь к услугам автосервиса.

(24 голоса, среднее: 4.4 из 5)

Главная →

Обслуживание и Ремонт →

Альтернативный способ проверки

Когда под рукой нет мультиметра, проверить датчик ABS можно более простым способом. Он сработает, когда вышел из строя только один элемент, а не несколько. Диагностика выполняется так:

Рассоедините разъем на датчике одного колеса. Далее, необходимо завести мотор и проехать несколько метров.
Если загорелась вторая лампочка неполадок тормозной системы (или ручного тормоза), то проверяемый элемент исправен. Подключите колодку и повторите операцию на следующем колесе.
При одном поломанном датчике светится индикатор АБС, а при двух и более – лампа ручного тормоза. Когда второй индикатор на панели не загорится, значит, вы отключили неисправный элемент.

Способ позволяет определить местонахождение неполадки, но не ее характер. Для более точной диагностики нужно использовать тестер с омметром.

Сколько стоит на Мазда 3 замена датчика АБС: цены на оказание услуг и из чего они складываются

Формирование стоимости за ремонт машины – самый острый вопрос для владельца транспортного средства. Мы предлагаем действительно хороший ремонт по выгодной цене. Стоимость диагностики и замены датчика АБС зависит от нескольких факторов:

В каком именно месте расположено устройство считывания информации, на сколько затруднен доступ к нему. Какие детали придется снять, чтобы подобраться к датчику в плотную.
Количество времени, которое придется потратить на замену оборудования.
Срочность проводимых операций. Мастеру за выход во вторую смену требуется доплата.
Модель и марка автомобиля. В дорогих джипах или седанах процесс съема и наладки датчика происходит сложнее, чем в бюджетных транспортных средствах.
Переделка неудачного ремонта. Пытаясь сэкономить, владелец пытается сам отремонтировать машину. Это приводит к созданию дополнительных трудностей для последующего правильного ремонта в автосервисе

Посадочное гнездо может по неосторожности загнуться или контактная группа вовсе отломится, мастеру придется все это исправлять.

На стоимость услуги по замене АБС не может повлиять цена самого датчика. Измеритель можно приобрести в автосервисе или привезти с собой, если в нашем наборе такого не окажется. Следует помнить, что параметры новой детали должны полностью совпадать со старой. Посадочное гнездо, длина и количество подсоединяемых проводов.

Анализ результатов диагностики

Проблема неполадок функции ABS далеко не всегда кроется в датчиках. Виновниками отказа системы могут быть также и провода, соединяющие элементы с блоком управления. Вот почему необходимо провести 3 замера и по результатам сделать такие выводы:

Если сопротивление датчика АБС стремится к нулю или, наоборот, прибор показывает значок бесконечности, то налицо неисправность самого элемента. Другой вариант – нарушение изоляции либо обрыв участка проводников от разъема до датчика.
Тестер показывает, что сопротивление в пределах нормы, но при вращении тормозного диска его значение остается постоянным. Здесь версии две: сильное загрязнение зубчатого кольца (как вариант – разрушение) и опять-таки выход из строя датчика.
Отсутствие напряжения в питающей линии указывает на обрыв электрической цепи, идущей от контроллера.

В первом случае необходимо снять приборчик со ступицы и обследовать провода на предмет перелома, разрыва либо короткого замыкания. Для верности померьте сопротивление еще раз, одновременно шевеля проводники. Если результат отрицательный, покупайте и ставьте новую деталь.

При неизменном сопротивлении доберитесь до зубчатого кольца, хорошенько вычистите и осмотрите. Если обнаружите механические повреждения, то запчасть лучше заменить.

В том случае, когда нет напряжения в цепи контроллера, следует прозвонить данный участок проводки. Как это сделать:

Разберитесь, где находится электронный блок управления гидравлическими клапанами. Например, в Shevrolet Aveo он стоит за бачком с тормозной жидкостью, а на Renault Megane – со стороны ремня привода генератора.
Снимите с ЭБУ колодку и прочистите контакты. Отыщите распиновку проводов либо отследите их по цветам.
Поставьте замыкающую перемычку на колодке, расположенной возле колеса. Прозвоните цепь омметром либо обычной лампочкой с батарейкой.

Простейший способ отыскать ЭБУ при отсутствии документации на авто – пройти по тормозным трубкам, ведущим к гидравлическому блоку. Последний стоит рядом с контроллером или соединен с ним пучком проводов.

При обнаружении обрыва цепи придется искать дефект по всей линии с целью устранения. Работа довольно сложная, поэтому ее стоит поручить опытному автоэлектрику.

Кратко о принципе работы

Функция ABS имитирует резкие многократные нажатия на педаль тормоза, практиковавшиеся водителями старых автомобилей на скользкой дороге. Электроника использует данный способ торможения гораздо эффективнее, блокируя и «отпуская» колеса несколько раз в секунду. Алгоритм работы следующий:

В процессе резкого затормаживания блок управления отслеживает поведение колес посредством датчиков.
Если одно или несколько колес перестали вращаться, ЭБУ отдает команду гидравлическому клапану, сбрасывающему жидкость из данного контура. Колодки прекращают удерживать диск и вращение возобновляется.
Сопоставляя показания всех измерителей, контроллер убеждается, что торможение не завершено и закрывает гидроклапан, а колесо вновь блокируется. Цикл, продолжающийся долю секунды, повторяется до полной остановки машины.

Датчик ABS последнего поколения представляет собой катушку с полупроводниковым элементом, установленным в неподвижной части ступицы. В непосредственной близости от него на тормозном диске закреплено зубчатое кольцо, чье вращение отслеживает датчик. Это происходит так: контроллер подает на приборчик напряжение, а тот постоянно изменяет сопротивление вследствие прохождения рядом зубцов крутящегося кольца.

Когда величина электрического сопротивления становится постоянной, ЭБУ расценивает данный факт как блокировку колеса и включает вышеописанный алгоритм. Если же элемент выходит из строя, система АБС полностью отключается.

Как выполняется проверка?

Если на приборной панели горит ошибка ABS или тормозной системы, то не всегда причина кроется в самом датчике ABS. Что бы точно выявить причину неисправности рекомендуется провести комплексную диагностику автомобиля. Для экономии бюджета и времени наиболее предпочтительным вариантом будет самостоятельная диагностика с помощью ODBII сканера.

Если бюджет ограничен и вы не хотите тратить больших сумм на приобретение устройства, рекомендуем обратить внимание на адаптер корейского производства Scan Tool Pro Black Edition. Данное устройство видит не только двигатель, как большинство бюджетных сканеров, но и другие узлы и агрегаты автомобиля (в том числе ABS и тормозную систему)

Сканер совместим с большинством автомобилей и подключается к любому устройству через Bluetooth или wi-fi. Так же с помощью данного устройства можно проверить работу всех датчиков в режиме реального времени

Данное устройство видит не только двигатель, как большинство бюджетных сканеров, но и другие узлы и агрегаты автомобиля (в том числе ABS и тормозную систему). Сканер совместим с большинством автомобилей и подключается к любому устройству через Bluetooth или wi-fi. Так же с помощью данного устройства можно проверить работу всех датчиков в режиме реального времени.

Поскольку работа исправного датчика ABS основана на изменении электрического сопротивления при вращении колеса, измерить его параметры можно мультиметром или тестером, функционирующим в режиме омметра. Условия для диагностики – обычный гараж либо ровная площадка, смотровая канава не требуется. Из инструментов возьмите домкрат и баллонный ключ.

Чтобы проверить датчик АБС тестером, выполните следующие действия:

Поставьте автомобиль на ровную площадку и зафиксируйте противооткатными упорами. Ручной тормоз включать не следует.
Поднимите домкратом заднее колесо и снимите его. Обнаружив жгут проводов, идущих к датчику в ступице, отыщите разъем и рассоедините его. Тщательно прочистите все контакты, лучше – специальной жидкостью.

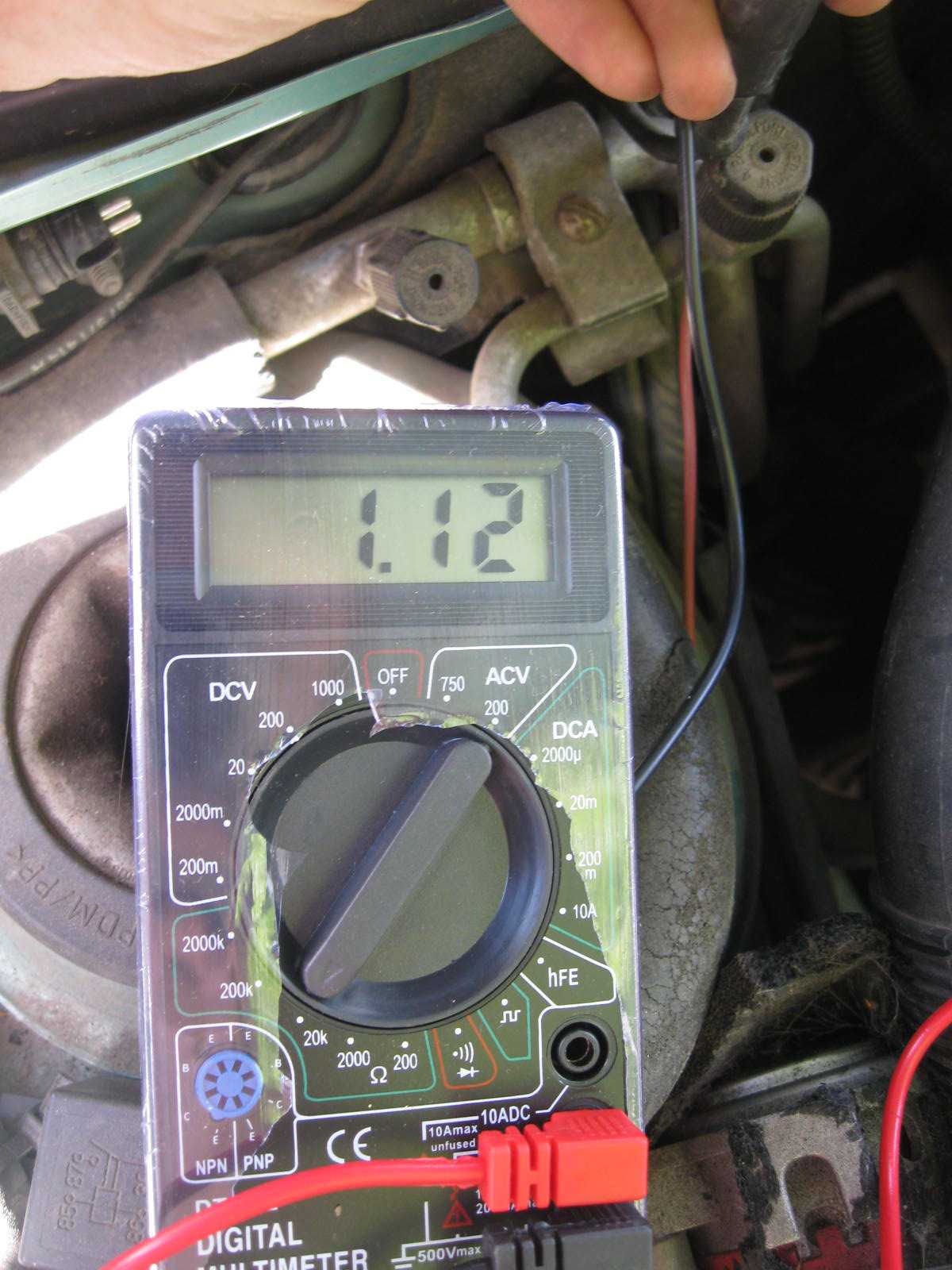

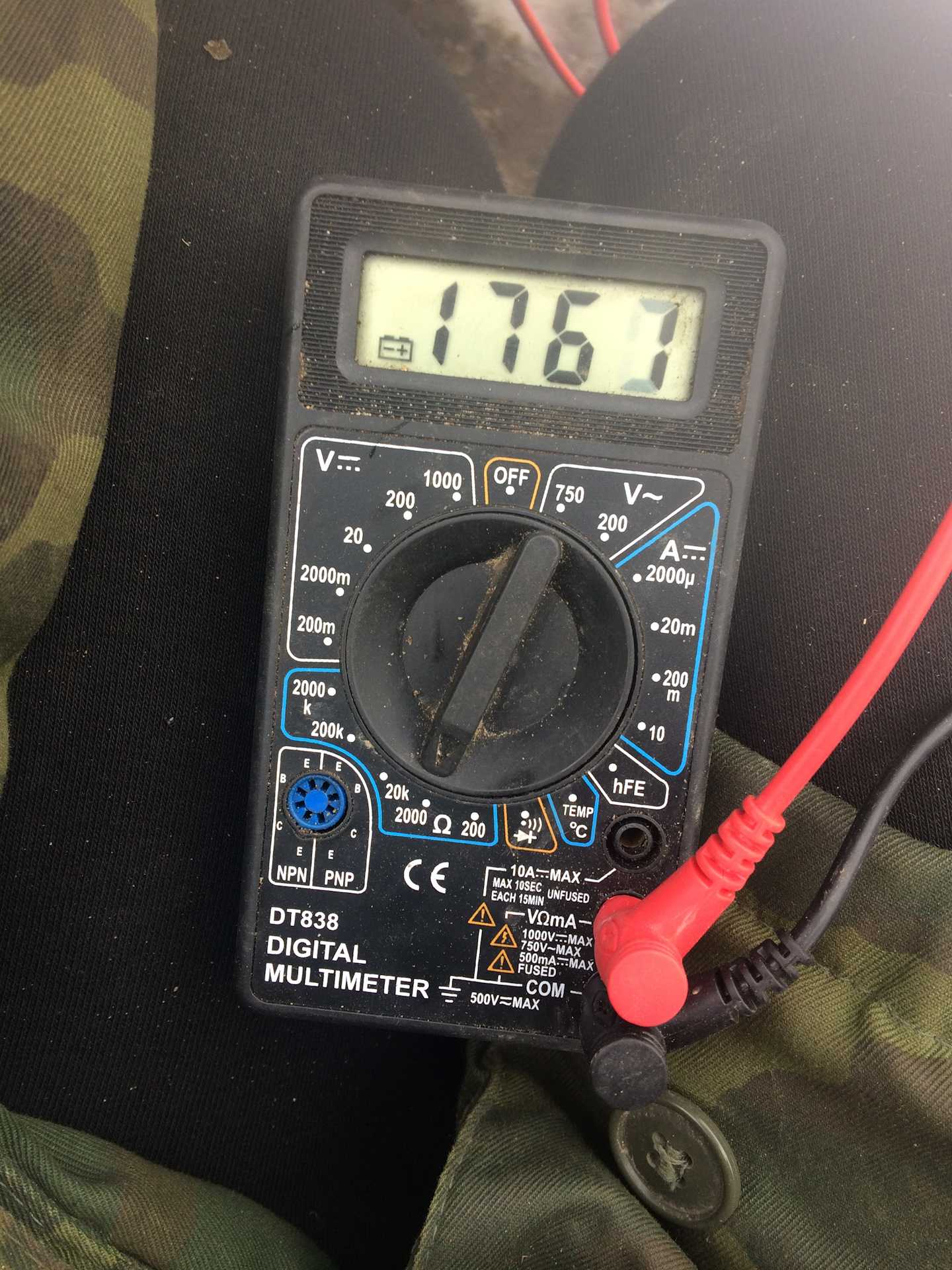

Включите мультиметр на измерение сопротивления и выполните замер в колодке, идущей от датчика. В зависимости от марки авто величина должна составлять от 500 Ом до 1,4 кОм.
Возьмитесь за барабан или диск рукой и покрутите его, следя за показаниями тестера. Сопротивление должно меняться.
Переведите прибор в режим измерения напряжения и включите зажигание. Проверьте присутствие постоянного тока со стороны блока управления, присоединив мультиметр ко второй части разъема.
Операцию повторите на всех колесах.

На различных моделях автомобилей разъем может находиться в разных местах – прятаться под днищем либо пластиковой защитой. Чтобы обнаружить колодку, прощупайте жгут проводов вручную.

Не работает АБС: датчик ABS и его проверка

Итак, диагностика АБС необходима в том случае, если сама система явно работает со сбоями, на панели приборов горит значок ABS и т.д

Важно понимать, что датчик данной системы является важным элементом

Более того, если на машине есть и другие системы активной безопасности (например, антибукс, система курсовой устойчивости и т.д.), в этом случае при неисправности датчиков АБС также происходят отказы и сбои в работе данных систем.

На начальном этапе проверок следует провести диагностику системы ABS. Это позволит определить, какой датчик АБС не передает сигнал на блок управления (выйти из строя может задний датчик АБС или передний, левый или правый).

Самым простым способом определения является компьютерная диагностика. Если машина не старая, тогда достаточно подключить OBD-сканер и быстро определить, какой датчик не дает показаний о вращении колеса.

Однако важно понимать, что данные не всегда точны и четко указывают на неисправности именно датчика. Часто бывает так, что датчик ABC полностью работоспособен, а сама проблема кроется в проводке или устройству, которое фиксирует вращение колеса

Если диагностика выявила неисправность датчика АБС, следует точнее определить, в чем причина: сам датчик, имеет ли место обрыв, короткое замыкание или сигнала нет вообще. В любом случае, определив проблемный элемент, можно проверить датчик АБС тестером-мультиметром.

Для такой проверки мультиметр переводят в режим «диод», так как подавляющее большинство датчиков имеют защиту-диод, последовательно включенный в цепь. Получается, обычный прозвон датчика может не дать достоверного результата.

Датчик следует прозванивать в обоих направлениях. Как правило, сопротивление датчика АБС может быть от сотен Ом до 2 килоОм

При этом важно понимать, что прозвон датчика от разъема все равно не позволяет определить, как сигнал проходит на блок ABS

Обратите внимание, часто поврежденным может быть провод, который соединяет разъем датчика и блок ABS. Часто такая неполадка характерна для задних датчиков ABS

Дело в том, что назад идут длинные кабели (доходит до 180 см). Естественно, на такой длине риски обрывов, перетирания, заломов и других повреждений заметно повышаются.

Чтобы выполнитm проверку датчика от блока управления ABS, нужно определить распиновку разъема. Дело в том, что разъемы ABS и контакты датчиков на разных авто отличаются. Чтобы получить точные данные, для этого изучают специальную техническую литературу по конкретной модели авто, задействуют ресурсы в Интернете и т.д.

Определившись с распиновкой, потребуется отсоединить разъем от блока, после чего выполняется прозвон датчика АБС напрямую от контактов разъема. На самом блоке ABS, который обычно стоит под капотом, разъем легко найти, а также определить и тип самого блока.

Идем далее. В случае, когда после проверки мультиметром датчик АБС можно прозвонить в одну или обе стороны, не всегда это точно говорит о полной исправности. Причина- датчик представляет собой катушку индуктивности, которая находится в магнитном сердечнике.

Такая катушка имеет огромное количество витков из тонкого провода. Если вовнутрь датчика попадет влага (с учетом его места расположения на колесе это весьма вероятно) или начнется коррозия, элемент может замкнуть. Точнее, замыкает его катушка (межвитковые замыкания).

Так вот, в подобной ситуации сопротивление обмотки практически не меняется, однако сигнал все равно ухудшается. В свою очередь, это приводит к низкому уровню сигнала и фактически означает выход датчика из строя. Другими словами, не все неисправности АБС удается быстро обнаружить при помощи мультиметра.

Как самостоятельно проверить исправность датчика АБС

Когда датчик начинает функционировать неправильно, антиблокировочная система перестает получать сигналы и должным образом на них реагировать, что чревато блокировкой колес.

Датчик – это катушка индуктивности, работающая одновременно с зубчатым диском, имеющимся на ступице.

Диагностика ABS показывает, что одной из самых часто встречающихся причин неправильной работы становится обрыв кабеля. Определить характер неисправности поможет паяльник, специальный шнур, предназначающийся для проведения ремонта, и тестер.

Контакты кабеля присоединяются к разъемам, затем тестером устанавливается сопротивление агрегата (полученная величина должна быть в рамках допустимых границ, указанных в руководстве по работе устройства). Сопротивление, близкое к нулевому значению, свидетельствует о замыкании, если же сопротивление далеко выходит за границы максимальных значений, налицо обрыв.

Кратко о принципе работы

В процессе резкого затормаживания блок управления отслеживает поведение колес посредством датчиков.
Если одно или несколько колес перестали вращаться, ЭБУ отдает команду гидравлическому клапану, сбрасывающему жидкость из данного контура. Колодки прекращают удерживать диск и вращение возобновляется.
Сопоставляя показания всех измерителей, контроллер убеждается, что торможение не завершено и закрывает гидроклапан, а колесо вновь блокируется. Цикл, продолжающийся долю секунды, повторяется до полной остановки машины.

Признаки неисправности датчиков

О том, что необходима проверка датчика АБС, свидетельствуют такие симптомы:

при резком торможении либо на скользкой дороге автомобиль движется «юзом» и уходит в занос;
отсутствует характерный звук срабатывания ABS – частое постукивание или треск со стороны заблокированного колеса (разновидность шума зависит от марки авто);
на приборной панели загорается контрольная лампа неполадки антиблокировочной системы.

Если в силу разных причин нарушена работоспособность нескольких датчиков, то на панели приборов дополнительно вспыхивает индикатор включения ручного тормоза либо неисправности тормозной системы. Эксплуатировать машину можно и дальше, но на скользких участках либо при экстренной остановке водителю придется работать вместо АБС – часто и резко нажимать педаль.

Альтернативный способ проверки

Рассоедините разъем на датчике одного колеса. Далее, необходимо завести мотор и проехать несколько метров.
Если загорелась вторая лампочка неполадок тормозной системы (или ручного тормоза), то проверяемый элемент исправен. Подключите колодку и повторите операцию на следующем колесе.
При одном поломанном датчике светится индикатор АБС, а при двух и более – лампа ручного тормоза. Когда второй индикатор на панели не загорится, значит, вы отключили неисправный элемент.

«>

Способы проверки работоспособности

Чтобы определить состояние детали, выполним ряд действий по её диагностике, двигаясь от простого к сложному:

Проверим предохранители, вскрыв блок (внутри салона либо в подкапотном пространстве) и осмотрев соответствующие элементы (указаны в инструкции по ремонту/эксплуатации). При обнаружении сгоревшего компонента заменим его новым.
Осмотрим и проверим:
- целостность разъёмов;
проводку на предмет потёртостей, увеличивающих риск возникновения короткого замыкания;
загрязнение детали, возможные внешние механические повреждения;
фиксацию и соединение с массой самого датчика.

Если перечисленные мероприятия не помогают выявить неисправность устройства, его придётся проверить с помощью приборов — тестера (мультиметра) или осциллографа.

Тестером (мультиметром)

Этот способ диагностики датчика потребует наличия тестера (мультиметра), инструкции по эксплуатации и ремонту авто, а также ПИН — проводки со специальными разъёмами.

Прибор объединяет в себе функции омметра, амперметра и вольтметра

Для получения полной информации о работоспособности датчика АБС нужно замерить сопротивление в цепи устройства:

Поднимаем автомобиль домкратом или вывешиваем на подъёмнике.
Снимаем колесо, если оно препятствует доступу к устройству.
Снимаем крышку блока управления системой и отсоединяем разъёмы контроллеров.

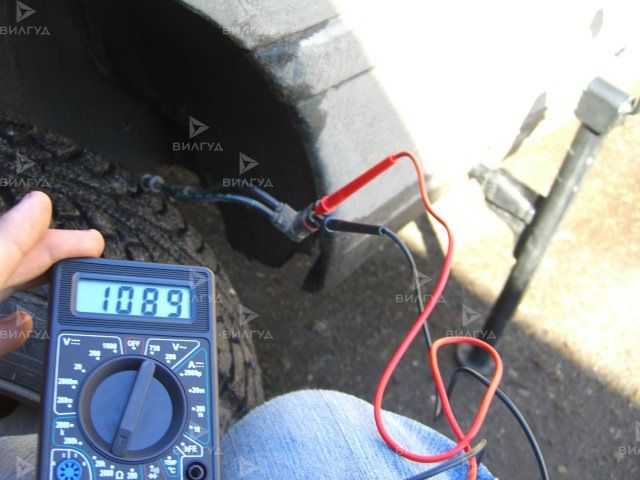

Подключаем ПИН к мультиметру и контактному гнезду датчика (разъёмы датчиков задних колёс расположены внутри салона, под сиденьями).

Подключаем ПИН к тестеру и контактному гнезду датчика

Показания прибора должны соответствовать данным, указанным в пособии по ремонту и эксплуатации конкретного автомобиля. Если сопротивление устройства:

ниже минимального порога − датчик неисправен;
приближается к нулю − короткое замыкание;
нестабильное (скачущее) в момент подёргивания провода — нарушение контакта внутри проводки;
бесконечность либо показания отсутствуют — обрыв провода.

Видео «Диагностика датчика АBS»

Как проверить с помощью осциллографа (со схемой подключения)

Помимо самостоятельной диагностики датчика тестером (мультиметром), его можно проверить с помощью более сложного прибора — осциллографа.

Прибор исследует амплитуду и временные параметры сигнала датчика

Для диагностики датчика АБС осциллографом необходимо:

Полностью зарядить аккумуляторную батарею, чтобы по ходу измерения наблюдать на разъёмах либо проводниках падения (скачки) напряжения.
Найти сенсорный датчик и отсоединить верхний разъём детали.
Подключить к контактному гнезду осциллоскоп.

Подключение прибора к разъёму датчика АБС (1 — зубчатый диск-ротор; 2 — датчик)

Об исправности датчика АБС свидетельствует:

одинаковая амплитуда колебания сигнала при вращении колёс одной оси;
отсутствие биений амплитуды при диагностике меньшим по частоте сигналом синусоиды;
сохранение стабильной, ровной амплитуды колебания сигнала, не превышающей 0,5 B, при вращении колеса с частотой 2 об/сек.

Отметим, что осциллограф — прибор довольно сложный и дорогостоящий. Современные компьютерные технологии позволяют заменить это устройство специальной программой, скачанной из интернета и установленной на обычный ноутбук.

Самым простым способом диагностики устройства без приборов является проверка магнитного клапана на индукционном датчике. К детали, внутри которой установлен магнит, прикладывают любое металлическое изделие (отвёртку, гаечный ключ). Если датчик не притягивает его − он неисправен.

Как выполняется проверка?

Чтобы проверить датчик АБС тестером, выполните следующие действия:

Поставьте автомобиль на ровную площадку и зафиксируйте противооткатными упорами. Ручной тормоз включать не следует.
Поднимите домкратом заднее колесо и снимите его. Обнаружив жгут проводов, идущих к датчику в ступице, отыщите разъем и рассоедините его. Тщательно прочистите все контакты, лучше – специальной жидкостью.
Включите мультиметр на измерение сопротивления и выполните замер в колодке, идущей от датчика. В зависимости от марки авто величина должна составлять от 500 Ом до 1,4 кОм.
Возьмитесь за барабан или диск рукой и покрутите его, следя за показаниями тестера. Сопротивление должно меняться.
Переведите прибор в режим измерения напряжения и включите зажигание. Проверьте присутствие постоянного тока со стороны блока управления, присоединив мультиметр ко второй части разъема.
Операцию повторите на всех колесах.
