Шпонка шкива коленвала ваз 2114

Установка

1. Тщательно очищаем поршень от нагара и отложений. Осматриваем поршень и шатун. Трещины на них недопустимы.

2. Новые кольца подбираем в соответствии с диаметром поршня — номинального или ремонтного размера. На кольцах номинального размера обозначения отсутствуют, ремонтные кольца увеличены в диаметре на 0,4 или 0,8 мм, и имеют маркировку «40» и «80» соответственно.

3. Перед установкой новых колец набором щупов измеряем зазор между поршневым кольцом и стенкой канавки, в которую кольцо будет установлено.

Если зазор превышает максимально допустимый, поршень подлежит замене.

Таблица 8.1.4. Допустимые зазоры между стенками канавок и поршневыми кольцами

Кольцо	Зазор, мм
Верхнее компрессионное кольцо	0,04-0,07
Нижнее компрессионное кольцо	0,03-0,06
Маслосъемное кольцо	0,02-0,05

Маслосъемное кольцо.

. и верхнее компрессионное кольцо устанавливаем надписью «ВАЗ» или «ТОР» вверх.

Нижнее компрессионное кольцо ориентируем таким образом, чтобы проточкой оно было направлено вниз.

4. Кольца надеваем на поршень следующим образом: раздвинув замок кольца (не более, чем это требуется для надевания кольца на поршень), заводим на поршень сначала замок, а затем тыльную часть кольца.

Новые кольца устанавливаем на поршень, начиная с расширителя маслосъемного кольца. После установки маслосъемного кольца, замок расширителя должен находиться развернутым на 180° относительно замка кольца.

После установки колец на поршень, разворачиваем их замками таким образом, чтобы замок верхнего компрессионного кольца располагался под углом 45° к оси поршневого пальца, замок нижнего компрессионного кольца разворачиваем на 180°, а замок маслосъемного кольца на 90° относительно замка верхнего компрессионного кольца.

Замена шестерни и шкива коленвала — Лада 2114, 1.6 л., 2008 года на DRIVE2

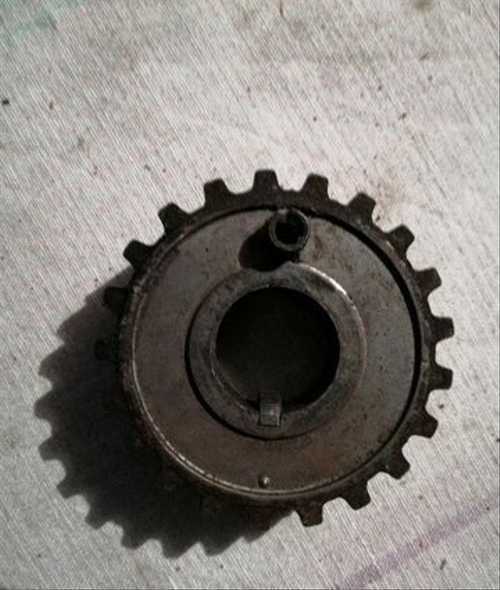

А вот эта запись переполнена страданиями) И виновник мучений шпонка, соединяющая шкив коленвала с шестерней (трубочка такая). Суть в том что отверстие под шпонку в аллюминиевой шестерне постепенно увеличивалось. Шпонка начала болтаться все сильнее и сильнее. В итоге терял я шпонку столько раз, что не счесть. В один день даже 4 раза она вывалилась. Потом я сделал супершпонку) фото прилагается. Продержалась она достаточно долго, однако всему приходит конец) Когда в очередной раз машина перестала тянуть, я понял что снова нужно пачкать руки. Увидев, что от супершпонки остался только винтик, который чудом застрял в шестерне, я психанул. взял и приварил болт М6, который кстати в отверстии уже спокойно болтался. Так я покатался еще немного и болт срезало. В итоге я снял ремень грм, шестерню, которая тоже немного подмяла свою шпонку, высверлил еще одно отверстие в шестерне и шкиву. Отрезал две новые шпонки из хорошего металла, вварил их в шкив и собрал все это дело. Скажу, что данная конструкция прожила бы долго, но я все же решил все это поменять. На ростовском купил: две шпонки по 20р, шестерню — 80р и шкив — 450р. Опять скидывал ремень грм, чтобы снять старую шестерню. Поставил новье и остался доволен)

Супершпонка)

комплект старый и новый

И немного прибрал в гараже)

А вот так выглядел гараж два года назад) обжил я его отлично, хоть жить переезжай)

Цена вопроса: 570 ₽

Назначение, устройство и замена шкива коленвала ВАЗ 2110

ВАЗовские двигатели имеют две, несколько отличающиеся модификации гасителя крутильных колебаний и ступиц коленвала, проще говоря – шкива. На ВАЗ 2110 шкив коленвала может быть выполнен как блок, а также иметь разделенную систему со ступицей — демпфер.

Чугунный шкив коленвала

Когда только начиналось производство «десятки», «гаситель» колебаний коленвала был единым целым, при этом закреплялся лишь одним центральным болтом. Вместе с инжекторным ВАЗ 2110 появился демпфер. Он прикреплен к ступице болтами.

Демпферный шкив коленвала Демпферный шкив коленвала Демпферный шкив коленвала Демпферный шкив коленвала

Назначение

Шкив коленвала предназначен для того, чтобы:

уменьшать амплитуду колебания коленвала, когда он резонирует. Собственно, для этой же цели народные умельцы делают облегченный коленчатый вал;
снижать шум от работы двигателя;
вращать механизмы, участвующие в работе двигателя. Совершается это с помощью шестерни и ременной передачи;
демпфер также передает импульсы, соответствующие числу оборотов коленвала на бортовой компьютер.

Возможные неисправности

Снятие, а в случае необходимости — замена шкива может потребоваться в таких случаях:

Если провернулась ступица. Нужно сказать, что чаще всего это происходит из-за предыдущего неумелого ремонта. Дело в том, что у ВАЗ 2110 в посадочном месте для демпфера имеется фиксирующая втулка, запрессованная в шестерню. Она имеет свойство выпадать из шестерни, отчего ступица проворачивается;
Из-под переднего сальника коленчатого вала «погнало» масло;
Облегченный коленвал начал сильно резонировать;
Шкив старого образца или демпфер болтается;
Разбилось посадочное место демпфера. При такой поломке нужна замена, причем, желательно — вместе с шестерней коленчатого вала;
Если необходимо снять коленвал — для ремонта, замены вкладышей, полуколец, его переделки в облегченный и т.п.

Демонтаж демпфера

На ВАЗ 2110 снятие демпфера производится в такой последовательности:

Отсоединяем «массу» от АКБ;
Снимаем вентилятор радиатора и гидромуфту;
Ослабив болты, крепящие шкив вентилятора, снимаем ремень;
Желательно снять радиатор, но если он не мешает, можно оставить, защитив его от повреждения со стороны подкапотного пространства листом фанеры или картона;
Снимаем шкив с вентилятора радиатора;
Получаем доступ к демпферу, отвинчиваем болты, демонтируем его;
Снимая ступицу, необходимо зафиксировать ее от проворачивания (для чего существует специальный инструмент).

Далее действуем в зависимости от цели разбора. Если нужна только замена демпфера, производим ее и собираем все в обратной последовательности.

Следует знать, что замена вкладышей на ВАЗ 2110 может быть произведена как со снятием коленвала, так и без его демонтажа. Но для этого нужно специальное приспособление, к тому же, такую работу лучше поручить опытному мастеру – мотористу.

Если демонтаж коленвала произведен с целью замены вкладышей или полуколец, то продолжаем:

8. Снимаем облегченный или обычный коленчатый вал;9. Производим снятие полуколец;10. Оцениваем состояние вкладышей, и если им замена пока не нужна, то обязательно, снимая, производим маркировку каждого из них;

11. Но, к сожалению, как бы бережно владелец не относился к своему ВАЗ 2110, рано или поздно для вкладышей приходит время физического износа – им нужна замена.

Следует знать:

для ВАЗ 2110 выпускаются четыре ремонтных комплекта вкладышей. Покупать их нужно только комплектом, и только – в строгой последовательности размеров. Иногда, правда, возможны ситуации, когда приходится приобретать их «через размер» ;
таким образом, коленчатый вал служит только на протяжении четырех (а бывает – даже трех) капремонтов;
замена вкладышей не может происходить без шлифовки коленвала. Единственное исключение – если происходит его замена на новый. Заодно, опытный мастер может превратить коленчатый вал, в облегченный.

Но если замена шкива коленчатого вала – дело не такое уж сложное, по силам практически любому домашнему умельцу, то шлифовку, тюнинг коленвала следует поручать только опытным мотористам.

При обратной сборке учтите, что паз на ступице нужно непременно совместить с сегментной шпонкой. Кроме того, для болта, крепящего ступицу, нужен динамометрический ключ. Момент его затягивания должен составлять 400 Н/м.

Демонтаж «единого» шкива (старого образца)

Собственно, снятие и обратный монтаж шкива старого образца не имеет особых отличий, кроме того, что снимается он проще. Достаточно открутить всего один центральный болт и поддеть шкив двумя отвертками.

Вениамин
Распечатать

Как проверить генератор на ВАЗ 2114

Диагностику устройства следует проводить, используя мультиметр и последовательно выполняя следующие действия:

Включается зажигание и запускается двигатель.
О проблемах в цепи питания роторной обмотки скажет горящая лампа на приборной доске.
Создается нагрузка: температура мотора доводится до рабочих значений, включаются фары ближнего света и магнитол. При этом частота вращения коленвала должна находиться в интервале – 2500-3000об/мин.
В этом состоянии осуществляется замер напряжения на клемма АКБ.
При исправном генераторе показатель вольтметра – 13В (допустимая погрешность – 0,1В).
Затем следует выключить магнитолу и фары. В этом состоянии напряжение должно возрасти до показателя 14,7В.

После завершения проверки следует проанализировать полученные показатели.

При недостаточном напряжении работы генератора будет нехватать для питания бортовой сети. Добирать необходимое автомобиль начнет от аккумулятора, который со временем полностью разрядится. Излишне высокое напряжение может стать причиной выхода из строя ЭБУ, ламп, предохранителей и пр.

Для более детальной проверки понадобится снимать генератор.

Варианты датчиков коленвала на ВАЗ-2114

Датчик положения коленчатого вала

Рассматривая вопрос неисправности датчика коленчатого вала, стоит обратить особое внимание на возможные варианты данной детали. По техническим данным завода изготовителя существует несколько изделий, которые можно различить по конструктивным особенностям и принципу действия:

Индуктивный . Внутри изделия располагается металлический стержень, который окружен магнитом. Все изделие имеет медную обмотку, которая выведена к проводам подключения. Когда рядом с датчиком находится металлическая деталь, на стержне появляется импульс, уходящий к ЭБУ.
Датчик холла расположенный внутри датчика коленчатого вала . Когда металлическое изделие присоединяется к нему, его состояние меняется.
Частотные . В данном случае, электронный блок управления посылает определенный импульс, и когда к датчику подходит металлическая деталь, частота этого импульса меняется, чем дает сигнал ЭБУ.

Признаки неисправности

Месторасположение датчика коленвала возле маховика

Признаков неисправности датчика положения коленчатого вала не так и много. Как показывает практика, во многих случаях, проблемы с изделием вызываются тем, что на нём налипает грязь или налет, который не дает считывать данные, или делает эту операцию некорректной.

Итак, рассмотрим основные признаки неисправности ДПКВ:

Схематическое обозначение расположения датчика коленвала относительно маховика

Нестабильный режим на холостом ходу.
Плавают обороты. Это будет видно по показаниям тахометра на приборной панели. Выглядеть это будет так: автомобиль набирает обороты, а потом они резко падают в одном и том же режиме работы.
Потеря мощности.
Провалы при разгоне.
Автомобиль заводятся очень плохо.

При этом стоит демонтировать датчик и провести ему диагностику. Ее можно сделать простым способом – мультиметром, или при наличии осциллографа – этим прибором.

Наглядный пример расположение датчика относительно маховика

Также, кроме признаков неисправности стоит рассмотреть причины, по которым датчик положения коленчатого вала может выйти из строя:

Деформация или разрушение корпуса.
Короткое замыкание, которое привело к повреждению обмотки.
Износ.

Методы диагностики

При демонтированном датчике, можно провести диагностические операции, которые точно определят, состояние изделия и его работоспособность. Итак, рассмотрим, методы диагностики ДПКВ:

При помощи мультиметра . При этом необходимо замкнуть разъемы подачи питания на сопротивление. Нормальный показатель должен составлять 500-700 Ом.
Второй способ, также предусматривает использование мультиметра . На нем устанавливается показатель 200 милливольт, а к сердечнику датчика подноситься металлический предмет. Если датчик исправный, то на мультиметре будет видно колебание показателей.
При помощи осциллографа . Этот прибор показывает самый точный результат со всех способов диагностики. Тест проводится в разных режимах: на 800 оборотах (то есть на холостых), 2000 и по нарастающей до 6000. В зависимости от результата на экране, можно установить причину неисправности.

Осциллограмма проверки датчика коленвала

Сказ о шкиве коленвала) — Лада 2114, 1.6 л., 2005 года на DRIVE2

Всем привет) позавчерась, точнее в пятницу, веселая выдалась у меня ночка) затусил я в Рыбацком (местные знают) потом приперло мне заехать на работу) к слову, я с утра чувствовал, что машина работает как то хрен пойми как, чет не то. звук, похожий на первичный вал коробки. так вот, приперло мне в час ночи заехать на работу) еду, никого не трогаю, начинаю поворачивать к работе — глохнем. это для нас нормальное явление под сброс газа, случается такое. пытаюсь завести. никак. заезжаю по инерции на свое место. завожу. не заводится. лезу под капот. все ок. что за фигня…причем вспышек даже нет. вспомнил про похожие симптомы у товарища, полез к шкиву колена…ну точно, шкив качается) время уже почти 2 ночи, на улице не май месяц явно, все спят или гуляют, и непонятно как из этой опы вылезать. пришлось оставить тачан на работе, вызвать такси и выбираться оттуда…лег спать в 4 утра, встал в 7.30. поутру позвонил товарищу, договорился что я ему притащу машину. в 10 я уже был в метро, в 11 у машины вместе с эвакуатором. погрузили, притащили. оказалось, что выкрутился болт шкива…и шкив свалил, повредив ремень генератора…пришлось ехать на рынок за новой шестеренкой, шпонкой и новым болтом шкива. болт посадили на синий фиксатор резьбы. завели, все збс. я ночью то пере***ся из за того, что типа загнуло клаgана…а потом думаю — какие нафиг клапана, если они тут не при чем? завели, все ок, съездил к Fray78rus забрал у него с проверки свой генератор, переделанный под рн нового образца…решили навалить душевно. навалили) да так, что все сидящие в машине чуть не обос…сь. зацепились с лачетти…газ в пол…и тут издается звук, что я подумал, что либо мотор приехал, либо коробка рассыпалась) потом только дошло, что первый раз сработала жесткая отсечка на 8500)))) я ни разу после онлайна в нее не утыкался. второй раз я чет не рискнул опыты ставить))) походу, в жесткой отсечке она огнем плюется, звук адовый с прострелами во впуск и глушак) но пока желания проверять как то нет, плюется она или нет огнем)

Полный размер

Откручиваем стопорный болт

Единственный болт, фиксирующий шкив на коленвале, не так просто открутить. Резьба этого болта совпадает по направлению с вращением коленчатого вала, поэтому, если у вас нет пневматического гайковёрта, придётся справляться с этой задачей хитростью.

Болт шкива коленвала можно с лёгкостью открутить при помощи накладного ключа, отрезка трубы и стартера вашего автомобиля. Накладываем на болт головку на 19, с помощью трубы удлиняем рукоятку ключа до поверхности, причём таким образом, чтобы он упирался в пол со стороны, противоположной направлению вращения.

После этого садимся за руль, просим нервных соседей по гаражу удалиться и заводим автомобиль быстрым движением ключа. Стартер не должен крутить больше, чем доли секунды. Сделав пять шесть таких попыток, вам удастся открутить «прикипевший» болт, не прилагая титанических усилий. Будьте готовы к тому, что вас обвинят в нерациональном расходовании ресурса стартера, порче своего имущества и т. п.

Да, этот метод не применяется в сервисных центрах, но есть свидетели его действенной реализации. Ничего не было при этом испорчено, кроме настроения противников такого способа откручивания болтов.

Почему трудно снять шкив

№1. В зависимости от конструкции двигателя марки и модели автомобиля, сложность демонтажа шкива бывает разной. В некоторых машинах есть много места для комфортного проведения ремонтных работы, в некоторых — очень мало свободного места. Элементы конструкции шкива закрывают шкив.

По строению шкивы тоже бывают разные, есть 2 вида:

обычные;
демпферные.

У демпферных шкивов в конструкции есть доп внешнее кольцо с резинкой, которое поглощает вибрации, микроколебания.

Перед тем, как начать снимать шкив, надо ослабить натяжные гайки-болты, снять ремень генератора и гидроусилителя (ГУР).

№2. В заводской сборке, шкив сажается на коленчатый вал двигателя, прижимается болтом или гайкой и затягивается с большой силой сжатия. Таким образом, заводская сборка очень крепкая. Поэтому, если ни разу не снимали шкив, то демонтировать в первый раз будет сложнее.

Кроме затяжки с максимально допустимой силой специальным динамометрическим ключом, в процессе эксплуатации, двигатель сильно нагревается, резьбовое соединение еще сильнее затягивается и прикипает. А снаружи воздействуют внешние факторы, из-за которых резьбовое соединение может подвергаться коррозии.

№3. Если выключить сцепление, коленвал ДВС можно свободно проворачивать гаечным ключом. Поэтому, чтобы открутить гайку шкива коленвала, надо застопорить вал от проворачивания. Если при нажатии сцепления, скорости не переключаются, значит оно не рабочее. Возможно в систему попал воздух. В этом случае надо прокачать сцепление.

Замена днища на ниве

Почему в шкивах делают спец технологические отверстия? В автомастерских для фиксирования вала есть специальное приспособление, которое надо закрутить к шкиву болтами и застопорить вал.

Если нет спец устройства для фиксации вал, которое прикручивается к шкиву, то надо поставить хорошие противооткатные устройства под колеса автомобиля и поставить 4 передачу на КПП.

Или, третий вариант — упирать в зубья маховика монтировку и фиксировать коленчатый вал от проворачивания во время откручивания гайки шкива.

Еще вариант, в отверстие шкива вставить штырь, а об штырь и второй упор установить монтировку, как на этом рисунке.

Куда сползает ремень и почему?

Происходит это независимо от того, насколько ровно посередине шестерни он был установлен, так как причиной тому становится не только сам ремень, но и сопутствующие его работе элементы и механизмы. Для того, чтобы решить подобную проблему необходимо воспользоваться способами, которые описаны ниже.

Ремень ГРМ

В современное время на рынке товаров автомобильных запчастей, всё чаще и чаще встречаются факты подделок и продукции низкого качества.

Сверху оригинальный ремень ГРМ, а снизу подделка

Конкретно затрагивая момент с ремнём ГРМ можно говорить о его неравномерной структуре, повышенной эластичности (способности излишне растягиваться – прим.), а также наличии существенных отличий между двух кромок (перекос – прим.).

Определить степень прямолинейности вновь установленного ремня, можно только на смонтированном механизме.

Ремень одет и натянут

Помпа

Сползание ремня ГРМ может случиться из-за люфта помпы (насоса – прим.). Определить его наличие очень просто, достаточно лишь взять рукой его за рабочую поверхность шестерню, и если присутствует хотя бы малейший люфт, узел необходимо менять. В этом случае ознакомьтесь с материалом: «выбираем надёжную помпу на ВАЗ-2114»

Подтеки по блоку цилиндров со стороны ГРМ означают, что помпа вышла из строя

Натяжной ролик

Несмотря на то, что казалось бы это простая деталь, отклонение от его рабочих характеристик может существенно повлиять на правильность его работы в целом. Если говорить простыми словами, кривой ролик будет не способен обеспечивать ремню прямолинейное движение , изнашивая и уводя в его в сторону.

Схема наглядна и понятна.

Ещё одним поводом для дискуссий на популярных форумах по поводу увода ремня в сторону становится установка роликов разных образцов, потому как аналог имеет другую, несколько изменённую конструкцию.

Типовые неисправности распредвалов, их признаки

Основные причины, по которым описываемая деталь может сломаться:

Изнашиваются кулачки: появляется стук во время пуска мотора. Когда износ достигает крайней стадии, звуки доносятся и во время движения автомобиля;
Распредвал деформируется: неисправность также характеризуется посторонними шумами во время работы силового агрегата;
Изнашиваются подшипники распределительного вала;
Ломаются элементы вала.

Описанные выше поломки приводят к нарушению режима подачи топлива из-за того, что происходит десинхронизация распредвала и клапанов цилиндров. В некоторых случаях неисправность детали обусловлена применением некачественного моторного масла с большим количеством примесей или малым количеством масла в двигателе.

Видео «Замена сальника коленчатого вала на автомобиле ВАЗ»

В этом видео можно видеть, как открутить гайку крепления и демонтировать шкив коленвала.

Незнаю видели вы видео власа прудова, так он показывал шкив грм приоровский, он более прочный в отличие от 2109 инж у которого там просто шпонка, которая часто обламывается. Соответственно меняется демпфер на приоровский(2112) и вуаля — можно забыть о поломке шпонки… Так вот можно ли эти шкивы поставить на 9ку?

Комментарии 62

Тебе эти шкивы не подойдут, профиль зуба другой ( полукруглый)… Придётся менять верхний шкив на грантовский если у тебя 8v, или оба на приоровские если у тебя шеснарь… А ещё ремень с другим профилем зуба нужен… Либо гранта либо приора в зависимости от ситуации.

Вот что нa второй фото шестерня с 16кл, и демпфер или кaк его что нa первом фото тоже с 16кл моторa, тaм рaзное число зубьев в отличие от 8кл.

я себе с шестнаря поставил и забыл об этом геморрое. Всё подходит, главное затягивай хорошо, а то и это будет не надолго

блин мужики! 11лет колупаю эти машины, но об этой проблеме впервые слышу, могу одно сказать, следите за затяжкой болта шкива и все будет хорошо

у тебя че карбы одни?

не только инжекторные тоже причем даже 2

Если часто валишь — штифтуй!

сам мучался пока в норм сервис не заехал. только это не тот сервис, на котором вывеска красивая а тот что множечтво знакомых рекомендуют! И будет тебе СЧАСТЬЕ!ЗЫ: Удачи на дорогах!

я тож один раз в сервис поехал толку нет

Сереж(опирался на ник). Я сам тож первый раз поехал в сервис сделали всё норм вроде было! Потом смотрю стук какой-то посторонний. Открыл капот и слышу что не в движке и не в корробке, а какой-то пластасовый! Вижу демпфер о кожух задевает, думаю показалось! Трогаю кожух грм(машина ваз 2114 8кл 1.5). Он весь трясётся. Спросил у знакомых посоветовал малый к его бывшему коллеге заехать(хотя сервис аля гараж). Приехал тот глянул грит над смотреть! Покурил пока он смотрел. Меня зовёт, говорит тебе криво шестерню коленвала поставили. пошёл за шестернёй. Пока ходил оказалось что и демпфер надо новый! и втулку разрезную. Проматалзя за ЗЧ около 2 часов! принёс всё норм вроде. Он всё поставил, накинул ремень, начал гайку тянуть. Вот отсюда саое интересное. Оказалось мне шпильку ролика сорвали. Он кое как обратной стороной ею завернул на герметик. Всё норм стало!Решил Маму в гости привезти из другого города. Туда норм съездил, обратно не доехал 80 км встал! Повезло в кавычках что у дальнобойшика на Газели)) если можно так выразиться патрубок тосольный лпонул и он остановился в 300 метрах от меня. Я ему помог чем смог замотать. Хорощо что тосол из багажника не выложил после долива(у самого патруббок лопался). Кароч он меня дотащил до города! денег не взял( ну можно сказать что 2.5 литрами тосола я с ним расплатился). Меня пугали мол что движку разбирать на координатный станок голову чтобы шпильку новую поставить. Нифига подобного. Позвонил проверенным людям, они мне шпильку заменили без разбора движка. Денег немного ушло и качество работы на ура!Пускай раскрыто слишком, но зато проникнешься))))Найди норм сервис или гараж тебе всё норм сделают и будет счастье!

Советы по установке

Во время монтажа и демонтажа не нужно наносить удары и применять грубую силу
Использовать съемный инструмент
Не использовать ударный гайковерт
Затягивать болты с правильным моментом затяжки и с применением динамометрического ключа
Использовать новые болты, так как болты растягиваются и должны использоваться только один раз
Одновременно с заменой шкива коленвала рекомендуется замена поликлинового ремня, натяжного ролика и шкива генератора с обгонной муфтой
Проверить шкив на предмет биения и соосности
Замена шкивов рекомендуется по пробегу — каждые 120.000 км, так как видны далеко не все процессы старения и износа.

Не удалось сорвать шкив коленвала, что делать?

Если сорвать крепление удалось, открутить гайку до конца не составляет труда. Но так происходит не всегда. При негативном стечении обстоятельств используйте иную методику:

Ставьте авто на нейтралку.
Демонтируйте колпачки (установлены на свечах). Это делается во избежание случайного пуска мотора.
Набрасывайте ключ на гайку шкива, после чего упирайте край рычага в лонжерон (землю). Главная цель в этом случае — исключить прокручивание шкива.
Крутните кратковременно стартером что придаст требуемый импульс. Как правило, одного или двух прокручиваний достаточно для срыва гайки. Дальше можно продолжать работу с помощью ключа.

Как отмечалось выше, на многих машинах с передним приводом фиксация шкива производится с помощью болта. В этом случае алгоритм должен быть следующим:

1. Поднимайте транспортное средство с правой стороны, после чего ставьте под кузов какую-либо подставку (для надежности). Это может быть кусок бревна.

2. Демонтируйте воздушный фильтр, корпус, а далее послабляйте и убирайте приводной ремень электрического генератора. Убирайте все узлы, которые ограничивают доступ шкива.

3. Для фиксации коленвала, демонтируйте заглушку в картере сцепления и устанавливайте в проем что-нибудь металлическое, например монтажку. Другой стороной упирайте инструмент в зубцы.

4. Наденьте на болт головку ключа, а далее с помощью удлинителя делайте несколько рывков влево. Это необходимо, чтобы хотя бы сорвать болт с первоначальной позиции.

В основном попытки оказываются удачными. Если же это не помогло, применяйте методику, которая описана немногим выше (с пуском стартера).

Чтобы помочь себе с выкручиванием гайки (болта) обработайте его с помощью WD-40. В этом случае скрутить болт (гайку) будет проще. После завершения работ остается снять шкив с помощью специального съемника или монтировки.

Пошаговый порядок снятия шкива коленвала на ваз-2114

Перед тем как приступить к демонтажу шкива коленвала, необходимо выкрутить некоторые узлы и детали на ВАЗ-2114.

Первым делом ставим автомобиль и обеспечиваем ему неподвижное состояние.

Далее, ослабляем болт натяжения ремня генератора и полностью демонтируем стопорный.

Затем, снимаем переднее колесо справа, предварительно подняв машину.
Демонтируем открывшийся грязезащитный щиток колеса, открутив болты по периметру арки крыла.
Когда доступ к мотору открыт, окончательно демонтируем ремень генератора.
Далее, необходимо зафиксировать маховик таким образом, чтобы он не смог провернуться, для этого лучше всего вставить отвёртку в заглушку, которая находится с боковой стороны коробки переключения передач. Отвёртка вставляется прямо в проём, который появится при открытии заглушки. Отвёртку вставляем в отверстие, указанное меткой.

Когда маховик зафиксирован, можно переходить к работам по демонтажу шкива коленвала.

Снимаем ремень ГРМ, предварительно выставив метки

Метки указаны красными стрелками.
Для того, чтобы фиксируемый болт было легче сорвать, его необходимо обработать вышеупомянутой WD-40, а если её нет под рукой, то любой жидкостью, которая, так или иначе, воздействует на коррозию, например тормозная жидкость.
Когда болт пропитался этой смесью, нужно взять головку соответствующего диаметра с удлинителем, и при помощи воротка провернуть его против часовой стрелки настолько так, чтобы он сдвинулся со своего изначального расположения.
Если с первого раза открутить болт не получается, возможно воздействие на него путём несильных постукиваний молотком, и новой обработкой противокоррозийной смеси, после чего вновь попытаться сорвать его с места.
Так или иначе, после нескольких манипуляций болт поддастся и сойдёт.
Когда бот будет откручен, обратите внимание на наличие шпонки на валу. Снимается она легко, главное не потерять её после

Проводить эту работу следует очень аккуратно.
Если уже ничего не мешает, можно приступать непосредственно к снятию вала. Для этого можно воспользоваться специальным съёмником, а при его отсутствии монтировками или отвёртками.
Далее, переходим к демонтажу. При работе со съемником, как правило, вопросов возникнуть не должно, а выполняя работы с ручным инструментом, необходимо делать следующее.
Взяв две отвёртки, либо «монтажки» вставляем их между шкивом и коленвалом с двух сторон. Поддевать коленчатый вал удобнее монтировкой.
Далее, последовательными движениями сдвигаем деталь со своего места фиксации, постепенно переходя к началу вала.
Перед тем как приступить к снятию, лучше всего обстучать сам шкив деревянным, или прорезиненным молотком. Так можно избежать перекосов при снятии и дополнительного воздействия при наличии коррозии и фактов прикипания.

Воскресенье выходной, еле-еле себя раскачал чтобы спуститься во двор, заняться ремонтом машины.Мне ещё очень давно приговорили шкив коленчатого вала.(в начале зимы)

Всё было куплено и лежало в пакете в багажнике. Ждало так сказать экстренного момента.

Уже закончилось лето и я решил его поменять.Сам он не хотел отваливаться ????
И так что было в пакете:

после того как Я выкручивал осколок болта из коленчатого вала (2 дня).Покупаю всегда новый болт коленчатого вала. Чего кстати и Вам желаю.

Ну ла ладно.

Дольше идёт процесс подготовки чем самого ремонта.

И тут я как путний автолюбительприготовился высверливать звездочку коленвала, думал что она там приварилась )))

А она просто нахрен отпала, тут мой мотор кольнуло, а не разьебана ли посадка на самом коленчатом валу (подумал Я), слава богу- само колено в идеале.)))фууу. . .

Часто при ремонте автомобиля необходимо снять шкив коленвала ВАЗ 2114. Опытный автомобилист выполняет эту операцию за четверть часа, а вот начинающий сталкивается порой со множеством проблем при снятии. В статье дана подробная инструкция, как снять шкив коленчатого вала ВАЗ 2114, а также видео, в котором можно увидеть процесс снятия.
