Как самостоятельно установить сигнализацию

Что выясняют до установки

Мы упомянули такое понятие, как «длительность управляющего импульса». Сам импульс может формироваться сигнализацией (а иначе, зачем бы мы её подключали). Конечно, длительность можно регулировать. Но пределы регулирования могут оказаться неподходящими. Тогда, останется констатировать факт: оборудование (штатное и устанавливаемое) несовместимо между собой. Больше тут добавить нечего.

Существует радикальный метод: исполнительные механизмы подключают к контактам реле, установленным в блок сигнализации. Посмотрите, сколько выводов имеет современный актуатор:

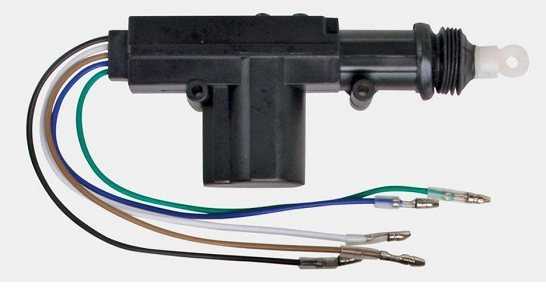

Исполнительный механизм замка двери

Силовых проводов, скорее всего, будет два, и тогда сложностей не возникнет. Но такой вариант подключения таит скрытую опасность: внося изменения в силовую часть, любую цепь нужно снабжать предохранителем. А правильно определить номиналы этих предохранителей – сложно. Так что, последний вариант мы не рассматриваем. Он рекомендуемым не является.

Как подключить сигнализацию «Старлайн»?

выпускает популярные современные охранные системы с функцией автозапуска, а также функциями «быстрый диалог», которые исключают возможность взлома охранного комплекса код-граббером. В большинстве моделей имеется 60 и более стандартных, а также программируемых функций.

Для монтажа понадобится сигнализация, соленоид на водительской двери, паяльник и материалы для пайки, защитные диоды, изолента. Перед тем как подключить сигнализацию, снимают пластик рулевого вала, откручивают саморезы крепления приборной панели, а также другие гайки и саморезы. Затем в стойку лобового стекла устанавливают светодиод, а также датчик удара. В любом месте устанавливается сервисная кнопка. У этих охранных комплексов имеется антенна. Ее лучше крепить на лобовое стекло. Далее подключают провода из 18-контактного разъема по схеме-инструкции. Так, черный провод подключается к массе, красный — к «плюсу». И далее по схеме.

Настройка чувствительности датчика удара

Принцип работы двухуровневого датчика основан на пьезоэффекте. Он улавливает звуковые колебания, возникающие при ударе по корпусу автомобиля. Для корректной работы он должен быть жестко закреплен к металлической части кузова. В противном случае он будет больше реагировать на шум вокруг, чем на удар.

Настройка заключается в регулировке зоны предупреждения и уровня чувствительности. Для этого нужно включить режим охраны и через 40 секунд слегка ударить по кузову.

Уровни чувствительности датчика удара регулируются двумя короткими нажатиями первой кнопки брелока. Индикация переключения режимов осуществляется световыми и звуковыми сигналами. На жидкокристаллическом дисплее брелока при этом отображаются соответствующие символы.

Сигнализация имеет множество режимов и функций, описание которых не вмещается в формат статьи. Чтобы полностью освоить охранную систему, необходимо тщательно изучить инструкцию.

Комплектация сигнализации

Охранная система Старлайн А8 продается в комплекте с множеством компонентов, гарантирующих ее правильное использование. В набор входят:

• инструкция по эксплуатации и памятка пользователя для владельца системы;
• управляющий блок сигнализации;
• основной пульт, оснащенный жидкокристаллическим дисплеем с пиктограммами и иконками. Обладает двусторонней связью и имеет три клавиши управления;
• запасной брелок, без дисплея и обратной связи. На корпусе имеется четыре клавиши;
• датчик удара, рассчитанный на два уровня тревоги;
• приемная антенна;
• концевики подкапотного пространства;
• сигнальный светодиод;
• сервисная кнопка Valet, предназначенная для программирования функций;
• комплект кабелей, необходимых для соединения узлов;

Монтируем блок сигнализации

Первым делом необходимо установить основной блок. Главная проблема для многих – куда подключить сигнализацию? Его устанавливают в салоне автомобиля, в известном только водителю месте. Если это серьезный охранный комплекс, то там имеется несколько таких блоков – их лучше всего размещать в разных местах. Это поможет выиграть время, когда автомобилем займутся угонщики. Перед тем как подключить датчик сигнализации, нужно разобрать левую стойку. Его рекомендуется устанавливать именно туда.

Стандартно блок простой сигнализации прячут внутри приборной панели, но можно найти и другие места. Блок желательно зафиксировать. Его можно приклеить на двухсторонний скотч или прикрепить саморезами. Также на данном этапе следует разобраться с электрической схемой – там указано, как подключить сигнализацию к питанию, поворотникам, соленоидам центрального замка.

Подготовка инструментов для произведения монтажных работ

Чтобы быстро, правильно, качественно установить сигнализацию на собственный автомобиль необходимо запастись выдержкой и силами, а ещё подготовить следующие инструменты:

• мультиметр электрического типа – необходим для произведения измерений проводимости;
• набор дополнительных проводов – на тот случай, если потребуется удлинение тех, что есть в комплекте с охранной системой;
• поролон серого или чёрного цветов – используется для обмотки центрального блока;
• качественная, желательно чёрная изоляционная лента и двухсторонний скотч;
• торцевой ключ, набор отвёрток и нож – для произведения зачистки проводов;
• специальные, изоляционные жгуты, в которые будет необходимо продеть провода для дополнительной защиты.

Подготовив сигнализацию с функцией автозапуска к монтировке, владелец машины может установить сигнализацию на авто за несколько часов. Желательно, чтобы под рукой были не только необходимые инструменты, а и схема, которая поможет произвести всё правильно.

Что нужно знать новичку при установке?

Установить сигнализацию на авто — это довольно ответственный шаг, на который сможет решиться далеко не каждый автолюбитель, поэтому, если вы приняли такое решение, то учтите несколько нюансов. В целом процедура, как сказано выше, достаточно сложная и требует определенных знаний и умений. На сегодняшний день автомобильный рынок предлагает покупателям огромное разнообразие брендов автомобильных сигнализаций. Если вы хотите правильно поставить автосигнализацию на машину, чтобы впоследствии избежать ремонта, для начала определитесь с тем, какому бренду вы отдаете предпочтение.

Установка противоугонной системы на авто

Рынок сегодня буквально пестрит разнообразием брендов, среди которых Шериф, Аллигатор, Томагавк, Пантера, Старлайн, Шер-Хан, Монгуз и множество других. Приведенные выше названия компаний обнародованы не зря, ведь эти бренды давно доказали свою надежность и практичность. Разумеется, в продаже можно найти десятки других систем. Но если вы проанализируете отзывы потребителей в сети, то поймете, что в большинстве случаев именно сигнализации этих фирм работают надежно и без необходимости ремонта.

Но кроме того, что в продаже можно найти так много брендов, примерно столько же существует и схем монтажа противоугонных систем. Поэтому перед тем, как установить сигнализацию, необходимо учесть, что разъемы с идентичным цветом в разных противоугонных системах могут быть предназначены для разных функций.

Установка иммобилайзера в целом — процедура очень ответственная, ведь именно от нее зависит безопасность вашего транспортного средства

Чтобы избежать возможного ремонта в будущем, отдавайте предпочтение только проверенным брендам, это очень важно. Кроме того, не следует покупать систему у непроверенных продавцов, поскольку это будет чревато не только необходимостью ремонта, но и другими, не менее серьезными проблемами

Поэтому, так или иначе, установка сигнализации своими руками, как и выбор противоугонной системы, должны осуществляться в соответствии со схемой.

Более того, специалисты рекомендуют расценивать схему как основной документ при выборе противоугонной системы, то есть перед покупкой основываться только на нее. Если вы решили использовать самодельную автосигнализацию, то нужно быть наиболее осторожным. Во-первых, вам необходимо знать все об установке автосигнализаци, в частности, куда идет тот или иной вывод. Во-вторых, необходимо помнить, что неверные действия в ходе монтажа могут привести к необратимым последствиям. Хорошо, если потребуется просто ремонт системы, но ведь короткое замыкание, которое может произойти в самодельном устройстве, может вызвать даже возгорание (автор видео — Ринат Фарукшин).

https://youtube.com/watch?v=2ug2Eu6ajLM

Итак, чтобы избежать возможного ремонта, необходимо отнестись сознательно к выбору как противоугонной системы, а также схемы подключения. Что касается монтажа GSM-систем в домашних условиях, то в этом случае вам необходимо понимать, что в принципе представляет собой это устройство. Ведь в нем отдельные датчики выполняют определенные функции, также следует учитывать, что после монтажа вам придется произвести программирование всей системы, а также выполнить другие действия.

Если вы чувствуете, что это может стать проблемой для вас, то монтаж противоугонной системы на транспортное средство своими силами будет лучше исключить. Оптимальным вариантом будет обратиться к специалистам, это позволит избежать возможного ремонта в будущем за определенную сумму денег, но поверьте, это того стоит. Ну или вам придется самому разобраться во всех схемах и хитростях монтажа GPS-системы. В целом самостоятельная установка сигнализации подразделяется на несколько этапов, о каждом из них мы поговорим в отдельности (автор видео — Michael MNS).

Выбор сигнализации

Перед инсталляцией нужно определиться, чего вы хотите от защиты. Для этих целей вооружитесь листом бумаги и ручкой, а затем запишите ключевые критерии выбора. Обязательными пунктами должны следовать:

• прогрев мотора;
• радиус действия сигнала;
• автоблокировка (ЦЗ);
• автограбер и иные опции защиты;
• антисканер.

Последний пункт отвечает за помехи при попытке перехватить команды от вашего дистанционного ключа. Технологии постоянно развиваются, и взломать машину можно не только грубым вмешательством.

Далее разбираемся с ценовым диапазоном устройств и собственным бюджетом. На этом этапе тщательно изучаются отзывы владельцев, документация и прочие нюансы. В идеале стоит проконсультироваться со специалистом, которому вы доверяете, поскольку в салонах услышать вменяемый квалифицированный ответ можно далеко не всегда. Как только все устроило, можно покупать установку на машину.

Инструменты и материалы, необходимые для установки автосигнализации

Установщик автомобильной сигналки должен иметь приличный запас инструмента. В этот список по минимуму включают:

1. Кусачки — используются для обрезки проводов и оголения изоляции.
2. Изолирующая лента — необходима для изоляции скруток и жгутов проводов. Изолента должна быть надлежащего качества, мягкая и хорошо разогретая. Надёжная изолента растягивается и хорошо прилипает исключительно в растянутом виде.
3. Отвертки, пластиковый инструмент для разборки салона, — все это понадобится для того, чтобы разобрать панель в машине.
4. Стальная протяжка — для протягивания проводов из салона в подкапотное пространство.
5. Мультиметр, контрольная лампа — для «вызванивания» незнакомых проводов.
6. Приспособление для разделки силовых проводов — понадобится при подключении цепей автозапуска.

Без инструмента установить сигнализацию в машину нельзя. Поэтому всем необходимым нужно обзавестись заранее.

Подключение сигнализации по питанию

Корректная организация питания напряжений минимизирует сбои в работе сигнализации. Перед включением питания необходимо отключить отрицательную клемму АКБ. В момент отключения зажигание автомобиля должно быть обязательно выключено.

Сначала подключается минусовое питание (масса).

Положительное питание организуется либо непосредственно от плюсовой клеммы аккумуляторной батареи через предохранитель, поставляемый в комплекте охранного устройства, либо через один из мощных штатных предохранителей, который обслуживает шину 30 автомобиля.

Соединение с CAN-шиной

Такая локальная связь с блоками управления автомобиля облегчает организацию слежения за всеми зонами контроля. Нет необходимости тянуть проводку отдельно ко всем дверям, багажнику, капоту, другим элементам контроля и управления.

Необходимо точно определить место подключения и выполнить тщательное соединение.

Организация цепей блокировки

Одна из главных задач автосигнализации – блокировка двигателя, рулевого управления, коробки переключения передач и других критически важных систем в случае попытки угона.

При подключении сигнализации на станции обслуживания мастера обычно имеют стандартный алгоритм защиты :

При такой блокировке автомобиль точно не заведется, причину будет установить затруднительно.

Первое включение автосигнализации

После выполнения подключения к основным точкам, укладки электропроводки и установки узлов охранной системы производят подключение разъемов к блокам сигнализации. После этого еще раз проверяют правильность подключения.

Обычно в момент включения сигнализация сигнализирует сиреной. Далее приступают к проверке выполнения функций охранного устройства, персональной настройке, программированию опций.

Возможные неисправности сигнализации

При активации режима защиты охранный комплекс выполняет автоматическую проверку состояния основных агрегатов и узлов. Если имеются незапертые дверные замки, то диодная лампочка моргнет четыре раза, а пульт воспроизведет мелодичный сигнал. На дисплее основного коммуникатора появится индикатор, указывающий на конкретный нерабочий узел. Если дверной замок будет заперт, сигнализация активирует режим защиты. При невозможности быстрого устранения проблем, охранный комплекс выполнит обход неисправной зоны в автоматическом режиме.

Возможны следующие неисправности противоугонного комплекса:

1. Разряд источника питания в коммуникаторе. Для определения данной причины необходимо попробовать наладить управление системой с использованием запасного брелока. Если сигнализация активируется, то потребуется замена батарейки в брелоке. В случае, когда неисправность осталась, это свидетельствует о неполадках в работе микропроцессорного модуля либо антенного адаптера.
2. Частые ложные срабатывания сигнализация, когда сирена включается без причины. Такая проблема обычно связана с неправильной настройкой контроллера чувствительности. Нужно внести изменения, используя регулятор на датчике.
3. После активации режима защиты могут не запираться дверные замки. Причину проблемы в первую очередь надо искать в вышедших из строя предохранителях. Потребитель должен выполнить диагностику целостности электроцепей, а также их проверку на предмет наличия короткого замыкания. Если предохранитель вышел из строя, он подлежит замене. При выполнении задачи надо использовать детали соответствующего номинала.
4. Неправильные настройки сигнализации могут быть причиной появления проблем с функционированием охранного комплекса. Для устранения неисправности можно сбросить все параметры противоугонной системы до заводских. Затем выполняется повторная настройка всех опций.
5. Остановка силового агрегата спустя несколько секунд после его запуска от брелока, а при старте от ключа двигатель работает правильно. Надо проверить качество подключения, а также убедиться, что перед настройкой функции была реализована программная нейтраль. Следует произвести диагностику дополнительного реле блокировки. Возможно, неправильно были подключены контакты к тахометру.

Запуск с телефона и другие варианты модулей

Сейчас на рынке автоаксессуаров можно найти множество вариантов систем автозапуска. Посмотрим же, что предлагают производители.

• Фейсбук
• Гугл+
• ЖЖ
• Blogger

GSM автозапуск авто без сигнализации

Система с использованием блока GSM удобна тем, кто ставит машину на стоянку далеко от дома. Одним из побочных эффектов от использования этой системы связи является возможность как определять положение машины, так и связываться с ней за пределами действия стандартного радиобрелка. В этом случае управляющий сигнал на блок запуска может быть передан с помощью обычной сотовой связи. По сути, модуль будет являться аналогом телефона, на который можно звонить или отправлять сообщения.

Плюсами такого рода модулей являются:

• Неограниченный радиус действия. Достаточно, чтобы машина находилась на территории «соты» – то есть «в пределах видимости» ближайшего ретранслятора. Поскольку же большая часть Европейской России и изрядная доля Сибири и Дальнего Востока сотовой связью охвачены, команду на запуск можно отдать хоть из соседнего региона.
• Удобство. Если стоит автозапуск GSM без сигнализации, не нужно покупать дополнительный пульт – достаточно воспользоваться сотовым телефоном, которые сейчас широко доступны. Специальное приложение позволяет превратить любой

Однако необходимо помнить и о некоторых ограничениях:

• Необходимо тщательно настраивать доступ к блоку управления. Случайный телефонный звонок на используемый номер может привести к тому, что GSM оборудование для автомобилей нечаянно запустит двигатель.
• Нужно использовать только новые номера. Не исключено, что ранее какой-то номер уже принадлежал постороннему человеку.
• Доступ в систему сотовой связи платный. Поэтому если на автомобиле установлен такой вариант дистанционного запуска – приготовьтесь дополнительно оплачивать эту услугу.
• Перегрузка сотовой сети (например, на праздники) приведёт к тому, что система перестанет работать.

• Фейсбук
• Гугл+
• ЖЖ
• Blogger

Автозапуск с брелка

Более удобным для многих владельцев машин является активация автоматического включения двигателя с помощью радиобрелка. В этом случае пульт управления (брелок) посылает кодированный радиосигнал на модуль – и дальше система работает в штатном режиме.

В этом случае не требуется беспокоиться об оплате сотовой связи, не нужен смартфон, поддерживающий приложения – и нет нужды беспокоиться о несанкционированном доступе. Однако необходимо помнить про то, что сигнал с ручного пульта маломощен. Поэтому если требуется включать мотор на машине, стоящей далеко от дома, лучше всё же приобрести GSM-модель.

• Фейсбук
• Гугл+
• ЖЖ
• Blogger

Подключение к центральному замку

Возможно, сигнализация и не спасет от угона автомобиля, но сделает жизнь водителя комфортней. Во многих системах реализовано управление центральным замком. Давайте посмотрим, как подключить замки к сигнализации. Будем считать, что соленоиды уже установлены.

Первым делом необходимо разобраться с цветами проводов и какие команды они выполняют. Для этого лучше использовать мультиметр. Алгоритм поиска нужного контакта достаточно простой: прибор устанавливают в режим измерения сопротивления. Минус соединяют с одним из контактом, нажимают кнопку, которая закрывает дверь. Мультиметром нужно искать нулевое сопротивление. После этого кнопку можно отпустить. Когда сопротивление равняется бесконечности, это и есть нужный контакт. Также ищут и второй контакт. Делается это аналогичным образом.

Затем с водительской стороны снимают порог. Далее находят нужные провода, которые были определены заранее. К ним подключают провода сигнализации, отвечающие за открывание и закрывание дверей.

Как производится демонтаж сигнализации

Было бы неплохо доверить это серьёзное дело мастеру, который устанавливал «сигналку». Но если найти его координаты невозможно, придётся обходиться собственными силами.

В этом вопросе главное — не заблокировать двигатель. Ведь даже неработающая сигнализация способна на подобную пакость. Кроме того, может включиться звуковой сигнал, не реагирующий на кнопки брелока. Так что сначала систему безопасности следует отключить.

Возможно, к комплекту сигнализации прилагается специальный ключ, с помощью которого можно легко отключить секретный блок. Если нет, тогда для отключения придётся воспользоваться кнопкой Valet.

Далее действуйте в такой последовательности:

Если произведёте демонтаж сигнализации правильно, двигатель запустится без каких-либо проблем.

Порядок установки и подключения сигнализации в автомобиле

Прежде, чем приступить к установке необходимо внимательное изучение не только инструкции прилагаемой к сигнализации, но и инструкции по эксплуатации автомобиля с тем, чтобы понимать возможные места расположения основного блока, датчиков, антенны, светодиодного индикатора, исполнительных механизмов (например, активаторов, если автомобиль штатно не оборудован центральным замком). Кроме того требуется изучить штатные электрические схемы автомобиля, чтобы понимать в каких местах целесообразно подключать электрические цепи охранной системы.

Общие правила, которых следует придерживаться при установке и подключении сигнализации:

• все нештатные разъёмы (например, наращивание проводов) должны быть тщательно пропаяны и заизолированы;
• проводка прокладывается в местах, не допускающих попадание влаги;
• там, где необходимо перегибать проводку, следует одевать на неё защитную резиновую или пластиковую трубку («кембрик»);
• при проведении монтажных работ нужно отключить аккумулятор.

В случае необходимости проверки напряжения в электрических цепях ни в коем случае нельзя допускать замыкания контактов штатных разъёмов автомобиля с корпусом (массой).

Последовательность основных этапов установки сигнализации может быть разной: некоторые эксперты рекомендуют начинать с установки основного блока, другие советуют сначала подключать центральный замок или световую часть.

Представляется, что целесообразно начинать всё-таки с определения места расположения «сердца» сигнализации – основного блока, так как от этого зависит удобство последующего монтажа. Общая рекомендация – располагать блок за приборной панелью в районе рулевой колонки. Этот вариант предусматривает демонтаж панели торпедо – операции, требующей определённого навыка. Встречаются варианты расположения блока под панелью, но удобств выполнения последующих операций в этом случае становится значительно меньше.

Для демонтажа панели торпедо необходимо также снять боковые пластиковые накладки ветрового стекла, а затем разобрать пластиковый корпус рулевой колонки (для доступа к замку зажигания). В левой накладке обычно ставится индикаторный светодиод, и прокладываются провода к антенне, размещаемой обычно на лобовом стекле над зеркалом заднего вида или в верхнем углу.

Основные практические моменты операций по демонтажу панелей можно подробно посмотреть на видео в конце этой статьи.

Подключение автосигнализации

После определения места расположения основного блока сигнализации следует этап подключения его к питанию (лучше это делать при выключенном зажигании), который аналогичен подключению автомагнитолы. В качестве плюсового обычно используют один из проводов замка зажигания, либо провод, подключенный через предохранитель к «плюсу» аккумулятора. Минусовой провод одним концом крепится к металлическому корпусу автомобиля, а вторым заводится в основной блок сигнализации.

Следующая операция – подключение центрального замка. В современных автомобилях контакты центрального замка можно найти в одном месте – так называемом блоке комфорта, расположенном обычно с водительской стороны. Эта точка подключения может располагаться и в другом месте, поэтому необходимо изучать электрические схемы конкретной модели автомобиля. Если центральный замок в штатной комплектации автомобиля отсутствует, тогда его придётся устанавливать дополнительно.

Световая сигнализация в качестве индикаторов тревоги использует циклические срабатывания указателей поворотов. Для решения этой задачи точки подключения следует искать в районе выключателя аварийной сигнализации.

Подключение блока сигнализации к замку зажигания производится, как правило, парой отдельных проводов по схеме производителя охранной системы.

На открытие дверей в современных машинах можно использовать соответствующие контакты приборной панели. На открытие капота и багажника необходимо устанавливать «концевики», идущие в комплекте сигнализации.

Сирена звуковой сигнализации устанавливается рупором вниз в подкапотном пространстве в местах с минимальным воздействием влаги и температуры. Чаще всего в районе чашки амортизатора или механизма стеклоочистителя

Идеальное место для датчика удара – средняя часть автомобиля, но чаще всего (из-за трудности расположить его там) установка производится неподалеку от расположения основного блока сигнализации.

Кнопка отключения сигнализации (VALET) устанавливается в скрытном месте, причём параметр «скрытности» определяется исключительно изобретательностью автовладельца.

Разновидности и комплектации охранных сигнализаций

Перед монтажом необходимо выбрать наиболее приемлемую охранную систему. Первым делом определитесь с производителем, затем с моделью. От количества охранных и сервисных функций будет зависеть и стоимость устройства. Если обобщить, то все охранные комплексы можно разбить на три подгруппы:

1. Простейшие автомобильные сигнализации, в которых имеется антиграббер, антисканер, несколько выводов для управления силовыми механизмами, электрозамками, входы для подключения датчиков.
2. Сигнализации, имеющие обратную связь, оснащаются большим количеством датчиков, а также позволяют при попытке проникновения в автомобиль выдать оповещение на брелок.
3. Автомобильная сигнализация GSM. Наиболее продвинутый тип устройств, так как они могут в случае взлома произвести набор номера, указанного в настройках. Кроме того, имеется возможность отследить положение автомобиля с помощью геолокации.

Инструкция по установке сигнализации Старлайн А8

Вне зависимости от того, на какую модель устанавливается данная охранная система: ВАЗ 2109, 2110, 2114 или Приора, требуется установить ее сообразно определенным правилам. Для монтажа на Priora и другие модели потребуется:

• ключи и накидные головки различного диаметра;
• дрель, промышленный фен;
• паяльные принадлежности: лампа, олово, канифоль и т.д.;
• термоусадочные трубки, изоляционная лента.

Все провода автосигнализации Старлайн А8 должны укладываться вдали от источников помех. К ним относятся катушки зажигания, высоковольтные бронепровода

Важно, чтобы они не соприкасались с движущимися деталями ходовой части. Все бесконтактные соединения припаиваются и качественно изолируются.
Подключение управляющего блока и основных компонентов осуществляется только после окончания монтажа

Приемопередатчик работает через стандартный 5-ти контактный разъем, который подсоединяется к центральному блоку.
Датчик удара контактируется через четыре провода, который тоже входят в комплектацию. Светодиодный индикатор подключается в двухконтактный разъем. А датчик температуры двигателя запитывается через 2-х проводной кабель.

1. Далее подключаются основные провода, отвечающие за главные функции работы сигнализации. Прежде всего осуществляется установка встроенной цепи блокировки двигателя.
2. Размыкается заводская цепь между замком зажигания и стартером. В этот промежуток подключается черно-белый и черно-желтый провод 6-ти контактного разъема. При этом максимальный показатель силы тока не должен превышать 40А.
3. В разрыв может подключаться дополнительное реле. Это нужно для программирования различных функций. Подключение внешней цепи блокировки двигателя с использованием беспроводной блокировки существенно увеличивает защиту авто, а также снижает шансы на угон автомобиля.
4. Сигнализация подключается к замкам отпирания багажника. Сюда отходит желто-черный провод, а для этой операции используется дополнительное реле. Аналогичным образом можно подсоединить сигнализацию к ближнему свету фар для активации опции «Световая дорожка». За это отвечает желто-красный провод.
5. Автосигнализация Старлайн А8 имеет опцию управления центральным замком. Кабели выведены на 6-ти контактный разъем, а максимальная сила тока в этом случае не должна превышать отметку 15А.

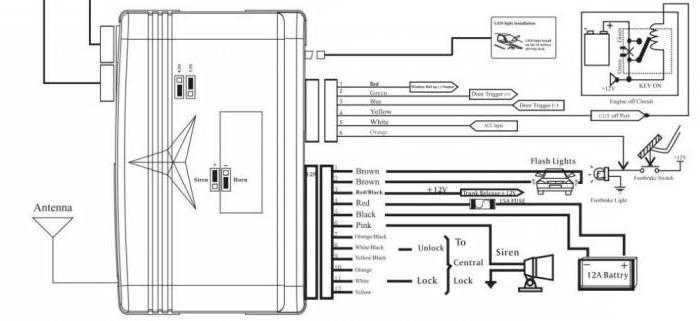

Ознакомление со схемой автосигнализации, инструкцией по установке

Не следует сразу приступать к установке сигнализации.

В инструкции изложены особенности монтажа и подключения устройства для различных моделей автомобиля.

Если вы на этапе приобретения охранного устройства не выяснили, подходит ли технически данная модель к установке на ваш авто, перед монтажом следует проконсультироваться у специалиста или доработать схему.

1. Главный блок автосигнализации. Стандартное месторасположения – возле правой водительской стойки, под приборкой.

Это место выбирается из соображений, что оно равно удалено от остальных точек подключения, в том числе блока предохранителей.

2. Дополнительная антенна и приемопередающее устройство. Располагаются в максимально высокой зоне салона (из соображений дальности связи).

Следует учитывать, чтобы эти устройства не были расположены вблизи других автомобильных гаджетов, элементов салона, которые их потенциально затеняют. Обычно антенну крепят в верхней зоне лобового стекла.

3. Сирена. Располагается под капотом в труднодоступном месте.

4. Датчик температуры двигателя. Большинство сигнализаций с автозапуском имеют данный датчик, чтобы обеспечить режим автозапуска по температуре.

Он обычно крепится на блоке двигателя или металлических трубках системы охлаждения двигателя, термостате.

5. Светодиодный индикатор режимов работы сигнализации. Стандартное место его размещения – в нижней части лобового стекла со стороны водителя.

6. Потайная кнопка. Обычно устанавливается в районе левого водительского колена незаметно от посторонних глаз.
